高低温试验箱实际功能参数功能介绍
高低温试验箱实际功能参数功能介绍
一、设备的结构特征:
1.该设备主要由箱体、制冷系统、加热系统、空气循环系统以及控制系统组成。
箱体的外壳为采用冷轧钢板静电喷塑，内胆采用优质304SUS不锈钢板，箱门中间设大面积观察窗，并配有观察灯，使用户可以清晰地看到试样的试验情况。外型整体美观大方。保温层为硬质聚氨脂发泡加上少量的超细玻璃棉，具有强度高，保温性有好等特点。
2.人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。具备位式调节和AI人工智能调节功能，0.2级精度，多种报警模式。升温、降温、加湿、去湿独立，独特的BTHC平衡调温调湿方式。
3.制冷系统采用法国“泰康”全封闭进口压缩机组，机械式单级制冷或复迭低温回路系统，全自动控制与安全保护协调系统。加热采用不锈钢翅片加热管。
二、高低温箱设备的主要技术指标
1.温度偏差：
温度稳定后，在任意时间间隔内，工作空间中心温度的平均值和工作空间内其它点的温度平均值之差。虽然新旧标准对此指标的定义和称呼相同，但检测已有所改变，新标准更实际，更苛刻一点，但考核时间短点。一般标准要求指标为2℃，纯高温试验箱200℃以上可按三、高低温箱设备的主要技术指标：
2.温度范围：
指产品工作室能耐受和（或）能达到的极限温度。通常含有能控制恒定的概念，应该是可以相对长时间稳定运行的极值。一般温度范围包括极限高温和极限低温。
3.温度波动度：
这个指标也有叫温度稳定度，控制温度稳定后，在给定任意时间间隔内，工作空间内任一点的最高和最低温度之差。这里有个小小的区别工作空间并不是工作室，是大约工作室去掉离箱壁各自边长的1/10的一个空间。这个指标考核产品的控制技术。一般标准要求指标为1℃或0.5℃。
4.温度均匀度：
旧标准称均匀度，新标准称梯度。温度稳定后，在任意时间间隔内，工作空间内任意两点的温度平均值之差的最大值。这个指标比下面的温度偏差指标更可以考核产品的核心技术，因此好多公司的样本及方案刻意隐藏此项。一般标准要求指标为2℃。
温度偏差温度稳定后，在任意时间间隔内，工作空间中心温度的平均值和工作空间内其它点的温度平均值之差。虽然新旧标准对此指标的定义和称呼相同，但检测已有所改变，新标准更实际，更苛刻一点，但考核时间短点。一般标准要求指标为2℃，纯高温试验箱200℃以上可按实际使用温度摄氏度（℃）2%要求实际使用温度摄氏度（℃）2%要求。
三、安全保护装置：
1．电源超载、短路保护
2．接地保护
3．超温保护
4．压缩过压、过载保护
5．为保护设备，设备报警系统均会自动切断电源，并发出声讯提示。
四、高低温箱设备使用现场的条件：
1．温度：15℃~35℃
2．相对湿度：不大于85%RH
3．周围无强烈振动、无强烈电磁场影响
4．周围无高浓度粉尘及腐蚀性物质
5．无阳光直接照射或其它热源直接辐射
6．周围无强烈气流，如需要强制气流时，气流不宜直接吹到箱体上。
7．试验箱应放置平稳，保持水平。
8．试验箱的四周应留有一定的距离，方便维修操作。
9．安装场地通风良好
10．单相(220V 50Hz)3KW
11．良好接地
五、系统原理：
1、加热系统：
设备主要部件是发热材料。常用的发热材料按材质不同分为金属、非金属和半导体三大类。金属材料常用的有镍铬合金、铁铬合金，以及钨等；非金属材料有碳化硅、二硅化钼和石墨等；半导体材料有以钛酸钡系列化合物构成的电热材料，按其结构可分为单一电热材料和复合电热材料两大类。
A. 高低温试验箱中的发热材料普遍使用电阻式合金材料，主要有铁铬铝系电热合金材料和镍铬合金材料。在发热材料的选用上，必须考虑材料的脆性、高温强度以及最高使用温度。铁铬铝系电热合热材料和镍铬合金材料的工作温度都可达1200度，完全可以满足试验设备的加热需要，但镍铬合金材料的高温强度比铁铬铝系电热合金材料更高。
B. 设备内的温度受控于电阻丝的供电功率，电阻丝由高可靠度的固态继电器或可控硅控制供电。改变固态继电器或可控硅的导通/关断占空比，可以实现输出功率调节，从而控制高低温试验箱内的加热温度。
2、油分离器的作用：
作用一：分离制冷剂蒸气中挟带的冷冻机油。高低温试验箱的压缩机与冷能器之间装有油分离器，压缩机的排气带有冷冻机油，因此油分离器是用来分离制冷剂蒸气中挟带的冷冻机油，使冷冻机油返回压缩机曲轴箱的。
作用二：制冷系统回油。冷冻机油随制冷剂进入制冷系统中，特别是进入冷凝器、蒸发器以后，将在传热表面形成油膜，从而影响换热设备的换热效果，并且容易引起膨胀阀和毛细管油堵，如果制冷系统回油不好，极有可能造成压缩机缺油而导致压缩机线圈烧毁或缸体损坏。因此，是否是高品质合理的冷冻机油直接影响设备的寿命。
高低温试验箱操作规程
高低温试验箱操作规程 一、高低温试验箱操作规程： 1、不得试验具有挥发性、易燃、易爆等物品，注意烫伤；
2、取放物品时，应小心轻放，切勿碰击感温探头，以免影响控温精度； 3、禁止超过额定温度范围使用，以免造成事故； 4、箱内试品不能放的太挤，待测品周围应留有足够的空气循环空间； 5、高低温设备应有专人负责，若发现异常现象，应立即关掉电源，排除故障后再开机； 6、首先检查接地端是否可靠连接，在确保接线正确后可开启面板上的电源开关； 7、开启设备控制柜后门的空气开关，按下前面板电源开关； 8、高低温试验箱通电后既可看到开机画面，右上端led显示屏操作参照重庆海达仪器有限公司为客户机型专门精心配制的高低温试验箱操作手册； 9、进入操作画菜单画面，可以设定定值试验所需要的数据，如测量值、温度设置、输出量等，设定完成后,点击[运行]按钮开始试验； 10、试验结束点击[停止]按钮，高低温试验设备停止运行，关闭电源； 11、按试验要求,作好必要的试验记录； 12、高低温箱使用结束后，待温度降至规定温度时再关电源，取出待测物品，最后切断总电源。 二、高低温试验箱使用方法： （一）试验前准备 1、室内温度：15～35℃，相对湿度：不大于85%R.H； 2、检查试验设备完好状态，确认设备正常； 3、确认试件为非“易爆、可易燃或高腐蚀物质。 （二）试验方法 1、打开总电源开关；
2、将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门； 3、打开温度控制仪，按规定的要求设定温度； 4、按运转按钮； 5、做完高温试验后，再次按下运转按钮，则高低温箱停止工作，待自然降温0.5h～1h 后，取出样件； 6、取出的样件放置空气中，自然冷却1h～2h后，观察样件表面变化情况，并记录在【高低温试验报告】中； 7、在试验过程中，如需观察样件状态时，打开试验箱照明灯开关即可，但不能长时间按下； 注：做完高温试验之后需待测试品自然冷却0.5～1H之后方可做低温试验。 8、把取出的样件放置空气中1h～2h后，观察样件表面的变化情况，根据试验要求填写【高低温试验报表】 三、高低温试验箱详细技术参数： 1、温度范围：－70℃~150℃ 2、温度波动度：±0、3℃ 3、温度分辨率：0、01℃ 4、温度偏差：（-70~0，0~100、℃时±1、0℃，>100℃时±1、5℃， 5、温度均匀度：（-70~0，0~100、℃时±1、0℃，>100℃时±2、0℃ 6、升温时间：+20℃→150℃≤50min 7、降温时间：+20℃→-70℃≤60min 8、湿度范围：20％~98％RH 9、湿度波动度：±2、0％RH
阀门的分类与基本参数
阀门的分类与基本参数 一.阀门的分类 阀门的种类很多，按不同的分类方法[18]可取不同的名称。 1.按用途和作用分 （1）截断阀类： 截断阀又称闭路阀，其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。 （2）止回阀类： 止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。止回阀类包括止回阀和底阀等。 （3）调节阀类： 调节阀类包括调节阀、节流阀和减压阀等，其作用是用来调节介质的流量、压力等参数。 （4）分流阀类： 分流阀类包括各种形式的分配阀及疏水阀等，其作用是分配、分离或混合管路中的介质。 （5）安全阀类： 安全阀类的作用是防止装置中介质压力超过规定数值，从而对管路或设备提供超压安全保护。它包括各种形式的安全阀。 2. 驱动方式分 （1）手动阀： 靠人力操纵手轮、手柄或链轮驱动阀门。当阀门启闭扭矩较大时，可在手轮和阀杆之间设置齿轮或涡轮减速器。必要时，也可以利用万向接头及传动轴进行较远距离的操作。 （2）动力驱动阀： 动力驱动阀可利用各种动力源进行驱动。主要包括：电动阀、气动阀、液动阀和电磁阀等。 （3）自动阀： 自动阀不需要外力驱动，而利用介质本身的能量来使阀门动作。主要包括：止回阀、安全阀、减压阀、疏水阀和自动调节阀等。 3.按公称压力分 （1）真空阀：工作压力低于标准大气压。 （2）低压阀：公称压力小于或等于16公斤力/厘米2。
（3）中压阀：公称压力为25、40、64公斤力/厘米2。 （4）高压阀：公称压力为100～800公斤力/厘米2。 （5）超高压阀：公称压力大于或等于1000公斤力/厘米2。 4.按工作温度分 （1）高温阀：工作温度高于450ＯC。 （2）中温阀：工作温度高于120ＯC而低于或等于450ＯC。 （3）常温阀：工作温度高于或等于-40ＯC，而低于或等于120ＯC。 （4）低温阀：工作温度低于-40ＯC。 此外，还可按阀体材料分为铸铁阀、铸钢阀、锻钢阀、合金钢阀等；按使用部门分为通用阀、电站阀、船用阀、冶金用阀、水暖用阀等。 如上所述，阀门的分类方法很多，但主要是按其在管路中所起的作用或按其启闭件特点来进行分类的。为了便于统一起见，根据有关标准规定，把通用阀门分成如下十一类即：闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀和疏水阀。 按驱动方式、作用和结构特点分类，通用阀门综合列表如下： 闸阀 截止阀 截断阀类隔膜阀 旋塞阀 驱动阀球阀 蝶阀 通用阀门调节阀类—节流阀 止回阀类—止回阀 安全阀类—安全阀 自动阀分流阀类—疏水阀 调节阀类—减压阀 二.阀门的基本参数 阀门的基本参数[18]包括公称直径、公称压力和使用介质，这三者是阀门设计和选用中不可缺少的因素。 1.公称直径 公称直径是指阀门与管路连接处通道的名义直径，用D g表示。它表示阀门规格的大小，是阀门最主要的尺寸参数。为了便于设计、制造、选用和安装，我国已用国家标准的形式把公称直径系列确定下来。公称直径的数值应符合国家标准“管子和管路附件的公称直径”（GB1047-70）的规定，见附表1-1。 附表1-1阀门的公称通径系列（毫米）
高低温试验箱技术指标和执行标准
高低温试验箱适用于航空、汽车、家电、科研等领域必备的检测，用于测试和确定电工、电子及其他产品及材料进行高温、低温、或恒定试验的温度环境变化后的参数及性能。 二、技术指标： 1、温度范围：-20℃～150℃、-40℃～150℃、-60℃～150℃、-70℃～150℃ 2、温度均匀度：2℃(空载时) 3、温度波动度：0.5℃(空载时) 4、温度偏差:2℃ 5、降温速率：0.7～1.2℃/min 6、升温速度：1.0～3.0℃/min 7、时间设定范围：0～999 小时 8、噪音：＜65dB 三、结构简介： 1、外胆均采用优质(t=1mm)A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观。 2、内胆采用进口高级不锈钢(SUS304)镜面板。 3、保温材质:高密度玻璃纤维棉.保温厚度为100mm 4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环。 5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭 6、采用无反作用门把手，操作更容易 7、机器底部采用高品质可固定式PU活动轮. 8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜(清楚观察试验过程) 9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示)
四、加热系统 1、采用远红外镍合金高速加温(2KW×2)电加热器 2、高温完全独立系统，不影响低温试验、高温试验及交变湿热 3、温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益 五、电路控制系统 1、进口数显触摸按键，PID微电脑SSR温度控制器(日本RKC 仪表)； 2、精度：0.1℃(显示范围) 3、解析度：0.1℃； 4、感温传感器：PT100铂金电阻测温体； 5、控制方式：热平衡调温调湿方式；所有电器均采用(施耐德)系列产品 6、温度控制采用P.I.D＋S.S.R系统同频道协调控制 7、具有自动演算的功能，可将温度变化条件立即修正，使温湿度控制更为精确稳定 8、控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示 9、具有RS-232或RS-485远程通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能 10、控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏(使其寿命更长久) 11、本试验箱回风口具有自动除霜装置(这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上，产生冰堵现象) 六、制冷系统控制 1、压缩机：全封闭原装法国泰康 2、制冷方式：复叠式制冷
高温试验箱期间核查作业指导书
高温试验箱 期间核查作业指导书 1. 目的 确保高温试验箱的准确性和稳定性，能够满足实验室正常使用的各项要求。 2.范围 本操作规程适用于Espec SEG-041H 高温试验箱进行期间核查及相关工作。 3.参考资料 JFF 1101-2019 《环境试验设备温度、湿度参数校准规程》 Espec SEG-041H 《高温试验箱技术说明书》 4.期间核查的环境条件要求 4.1温度：15℃ ~ 35℃； 4.2湿度：≤85%RH； 4.3气压： 80kPa ~ 106kPa； 4.4 使用已校准且在有效期内的温度数据采集仪； 4.5 高温试验箱周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。实际工作中，环境条件还应满足测量标准器正常使用的要求。
5. 技术要求 6. 期间核查频率 建议每三个月核查一次或根据实际使用情况进行调整。 7. 期间核查方法 7.1. 测量点位置： 传感器布放位置为设备校准时的测量点，应布置在设备工作空间的3个不同层面上，称上、中、下3层，中层为通过工作空间几何中心的平行于底面的校准工作面，各布点位置与设备内壁的距离为各边长的1/10，遇风道时，此距离可加大，但不应超过500mm。如果设备带有样品架或样品车时，下层测量点可布放在样品架或样品车上方10mm处。
7.2. 传感器布点位置： 上层中层下层 6.1 设备容积小于等于2m 3布点示意图 7.3. 将高温试验箱设定到期间核查温度，开启运行。高温试验箱达到稳定状态后开始记录各测量点温度，每间隔2min读取并记录一次数据采集器各通道显示温度, 30min内共记录16组数据。 7.4. 数据处理：计算测量结果的平均值与仪器显示平均值相比较；按记录表要求填写数据，并与5.1环境试验设备温度、湿度技术要求相比对。 7.5. 判定高温试验箱是否合格，如合格则填写在《设备期间核查记录表》上；如不合格，则做好设备相应标志，停止使用并及时维修。 8. 相关表格 《设备期间核查记录表》 9. 注意事项 9.1. 在读取数值时，一定要等到数值稳定后读取； 9.2. 在对温度数据采集仪的通道进行布点要按照 6.1 的布局分上、中、下层进行布置； 9.3. 可根据试验需要，设置不同的期间核查温度。
高低温箱操作规程
高低温箱操作规程文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
高低温试验箱操作规程 一、高低温试验箱试验准备 1.实验室据（试验委托单）抽取规定比例产品作为试验样本。 2.室内温度：15～35℃，相对湿度：不大于85%R.H。 3.检查试验设备完好状态，确认设备正常。 4.确认试件为非“易爆、可易燃或高腐蚀”物质。 二、高低温试验操作步骤 高温试验 1.打开总电源开关； 2.将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门。 3.按下开始按钮，触屏显示器打开，按照屏幕上的显示进行操作，按规定要求设定温、湿度，操作方法如下：（点击屏幕温、湿度显示区，设置需要试验的温度和湿度；亦可选择使用编制完成的程序）。 4.点击运行按钮。 5.做完高温试验后，再次按下运转按钮，则高低温箱停止工作，待自然降 温0.5h～1h 后，取出样件。 6.取出的样件放置空气中，自然冷却1h～2h后，观察样件表面变化情况，并记录在（高低温试验报告）中。 7.在试验过程中，如需观察样件状态时，打开试验箱照明灯开关即可，但不能长时间按下。 低温试验(做完高温试验后，必须自然降温0.5h～1h 后，再做制冷试验)。 1.打开总电源开关。
2.将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门。 3. 按下开始按钮，触屏显示器打开，按照屏幕上的显示进行操作，按规定要求设定温、湿度（操作方法同高温试验相同；注意，在低温试验时，温度不可一次设定到极限值，应让设备运行预热）。 4.点击运行按钮，低温试验开始。 5.完成低温运行后，按停止按钮，待自然降温0.5h～1h 后，取出样件。 6.把取出的样件放置空气中1h～2h后，观察样件表面的变化情况，根据试验要求填写【高低温试验报表】。 三、高低温试验箱注意事项 1.本设备仅适合高温+150℃，低温-40℃范围内的产品试验。 2.禁止易爆、易燃及高腐蚀物质的试验。 3.本机工作于0℃以下时，应避免打开箱门，否则造成箱内蒸发器等部位产生结霜结冰，降低本机使用效率。 4.试验中，除非绝对必要切勿打开箱盖，否则可能会引起人身伤害、系统误动作，可能会导致系统PID误解，触发超温保护。 注意：在开机前请确认高低温试验箱中水位显示正常！ 编制：审核：批准：
阀门主要参数标准
阀门主要参数:公称通径,公称压力,工作压力,工作温度 2007-6-10 09:37 阀门的主要性能参数:公称通径、公称压力、工作压力和工作温度 表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。 一、公称通径 公称通径DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。 公称通径是用字母“DN”后紧跟一个数字标志。如公称通径250mm应标志为DN250。 二、公称压力 公称压力PN是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。 在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。两者间大致的对应关系参见表。 日本标准中有一种“K”级制，例如10K、20K、40K等。这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。 三、压力—温度额定值 阀门的压力—温度额定值，是在指定温度下用表压表示的最大允许工作压力。当温度升高时，最大允许工作压力随之降低。压力—温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。 各种材料的压力—温度额定值、数据见第4章，许多国家都制订了阀门、管件、法兰的压力——温度额定值标准。 1、美国标准 在美国标准中，钢制阀门的压力—温度额定值按ASME/ANSI B16.5a-1992、ASME B16.34-1996的规定；铸铁阀门的压力—温度额定值按ANSI B16.1-1989~B16.4-1989，ANSI B16.42-1985的规定：青铜阀门的压力—温度额定值按ASME/ANSI B16.15a-1992、ASME B16.24-1991的规定。 1）美国ASME/ANSI B16.5a-1992中规定了英制单位和米制单位两种法兰尺寸系列，同时分别列出了适用了两种单位制的法兰压力温度额定值。在该标准附录D 中给出了确定英制单位压力—温度额定值的方法。 2）美国ANSI B16.42-1985《球墨铸铁管法兰及法兰管件》标准中规定了CL150
管道阀门分类、特性、参数及选型
在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。 阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。 阀门的分类 一、阀门总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如止回阀、安全阀、调节阀、疏水阀、减压阀等。第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。 二、按结构特征，根据关闭件相对于阀座移动的方向可分：1.截门形:关闭件沿着阀座中心移动；2.闸门形:关闭件沿着垂直阀座中心移动；3.旋塞和球形:关闭件是柱塞或球，围绕本身的中心线旋转； 4.旋启形:关闭件围绕阀座外的轴旋转； 5.碟形:关闭件的圆盘，围绕阀座内的轴旋转； 6.滑阀形:关闭件在垂直于通道的方向滑动。 三、按用途，根据阀门的不同用途可分：1.开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。2.止回用：用来防止介质倒流，如止回阀。3.调节用：用来调节介质的压力和流量，如调节阀、减压阀。4.分配用：用来改变介质流向、分配介质，如
三通旋塞、分配阀、滑阀等。5.安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。6.其他特殊用途：如疏水阀、放空阀、排污阀等。 四、按驱动方式，根据不同的驱动方式可分：1.手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时装有蜗轮、齿轮等减速装置。2.电动：借助电机或其他电气装置来驱动。3.液动：借助（水、油）来驱动。4.气动：借助压缩空气来驱动。 五、按压力，根据阀门的公称压力可分：1.真空阀：绝对压力 <0.1Mpa 即 760mm 汞柱高的阀门，通常用 mm 汞柱或mm水柱表示压力。2.低压阀：公称压力PN≤1.6Mpa 的阀门（包括PN≤1.6MPa 的钢阀）3.中压阀：公称压力 PN2.5—6.4MPa 的阀门。4.高压阀：公称压力 PN10.0—80.0MPa 的阀门。5.超高压阀：公称压力 PN≥100.0MPa 的阀门。 六、按介质的温度分，根据阀门工作时的介质温度可分：1.普通阀门：适用于介质温度-40℃～425℃的阀门。2.高温阀门：适用于介质温度425℃～600℃的阀门。3.耐热阀门：适用于介质温度600℃以上的阀门。4.低温阀门：适用于介质温度-150℃～ -40℃的阀门。5.超低温阀门：适用于介质温度-150℃以下的阀门。 七、按公称通径分，根据阀门的公称通径可分：1.小口径阀门：公称通径 DN<40mm 的阀门。2.中口径阀门：公称通径 DN50～300mm 的阀门。3.大口径阀门：公称通径 DN350～1200mm 的阀门。4.特大口径阀门：公称通径DN≥1400mm 的阀门。
高低温试验箱操作规程
高低温试验箱操作规程 一、试验准备 1.实验室据【试验委托单】抽取规定比例产品作为试验样本。 2.室内温度：15～35℃，相对湿度：不大于85%R.H。 3.检查试验设备完好状态，确认设备正常 4.确认试件为非“易爆、可易燃或高腐蚀”物质。 二、高低温试验箱试验操作步骤 1.高温试验 2.打开总电源开关 3.将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门。 4.打开温度控制仪，按规定的要求设定温度，操作方法如下： （按“设定”按钮，设置需要试验的温度和斜率，如果需要湿度，则相同操作。） 5.按运转按钮 6.做完高温试验后，再次按下运转按钮，则高低温箱停止工作，待自然降温0.5h～1h 后，取出样件。 7.取出的样件放置空气中，自然冷却1h～2h后，观察样件表面变化情况，并记录在【高低温试验报告】中。 8.在试验过程中，如需观察样件状态时，打开试验箱照明灯开关即可，但不能长时间按下 9.低温试验(做完高温试验后，必须自然降温0.5h～1h 后，再做制冷试验)。 10.打开总电源开关。 11.将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门。 12.按温度控制开关打开温度控制仪，按上述操作温度控制仪方法按规定的要求设定温度。 13.按运转按钮，低温试验开始。 14.完成低温运行后，按停止按钮，待自然降温0.5h～1h 后，取出样件。 15.把取出的样件放置空气中1h～2h后，观察样件表面的变化情况，根据试验要求填写【高低温试验报废】。 三、高低温试验箱注意事项 1.本设备仅适合高温+150℃，低温-40℃范围内的产品试验。 2.禁止易爆、易燃及高腐蚀物质的试验。 3.本机工作于0℃以下时，应避免打开箱门，否则造成箱内蒸发器等部位产生结霜结冰，降低本机使用效率。 4.试验中，除非绝对必要切勿打开箱盖，否则可能会引起人身伤害、系统误动作，可能会导致系统PID误解，触发超温保护。
低温柔度测定试验仪操作规程
低温柔度试验仪，防水卷材低温柔度测定试验仪，低温柔度试验箱是根据GB1824-2008弹性体防水卷材检测低温柔度专门制作的仪器。由低温试验箱和低温柔度试验仪组成的，低温柔度试验仪主要放在低温试验箱内，并在地温柔度试验仪的不锈钢容器中放入冷冻液，将25X150mm试样放入低温柔度试验仪柔度棒组件内，一并放入低温试验箱操作规程。 一、准备 1、按标准要求准备防水卷材试样。 2、将低温试验箱内清理干净，放入低温柔度试验仪的不锈钢容器，倒入冷冻液6升，按标准要求选择适应的低温柔度试验仪棒组件的柔度棒，安装至低温柔度试验仪，并放入冷冻液中。 3、将低温试验箱前面左下方开关搬向(关)位置，接通电源调节温度控制器设定至测试低温所需温度。 4、把低温试验箱内的传感器放入低温柔度试验仪的不锈钢容器内的冷冻液中，使冷冻液降温至试验温度。 5、准备手套一副，注意低温试验箱降至所需低温时，所有操作都要戴上手套，不准用手直接接触低温制冷仪内的金属和冷冻液，防止冻伤皮肤。 二、低温柔度试验仪操作 1、当低温试验箱前面左下面温度控制器显示至试验温度时，即可进行试验。 2、戴上手套打开低温试验箱上盖，用夹子夹住样品从柔度试验仪一侧将样品放入试样槽内冷冻液中，共放入6个样品，盖上低温试验箱上盖。 3、将低温柔度试验仪的显示计时器调到60m(60分钟)，把计时开关搬向“计时”的位置，低温试验仪进入自动控制程序，计时到60分钟后自动报警，按上升键为手动控制，使弯曲轴自动顶着试件上升。
4、当弯曲轴停止时，试验完成，用夹子将试样从低温柔度仪取出，检查试件有无裂纹。按下降键弯曲轴下降到起始点。 5、盖上低温制冷仪上盖，关闭低温柔度试验仪电源。 6、记录试验结果。
高低温试验箱安全操作规程通用范本
内部编号：AN-QP-HT689 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 高低温试验箱安全操作规程通用范本
高低温试验箱安全操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1. 目的： 为加强高低温试验箱安全操作，消除事故隐患，保障员工的人身安全，实现安全、文明生产，特制订本规定。 2. 范围： 适用于高低温试验箱操作工位。 3. 定义： 无 4. 描述： 本试验箱绝对不能用于对下列物质或含这些物质的实验： 4.1爆炸物
4.1.1 硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙三醇三肖酸酯）、硝纤维素及其它爆炸性的硝酸酯类。 4.1.2 三硝基苯、三硝基甲苯、三硝基苯分（苦味酸）及其它爆炸性的硝基化合物。 4.1.3 过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。 4.2可燃物 4.2.1 自燃物： 金属类：锂、钾、钠、黄磷、硫化磷、红磷。 赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。 4.2.2 氧化物性质类： 4.2.2.1 氯酸钾、氯酸钠、氯酸铵以及其它
阀门基本知识介绍
阀门基本知识培训 1．阀门的分类 1.1按阀门的用途分 a)截断用：截断管路中介质。如：闸阀、截止阀、球阀、旋塞阀、蝶阀等 b)止回用：防止介质倒流。如：止回阀 c)调节用：调节压力和流量。如：调节阀、减压阀、节流阀、蝶阀、V形开口 球阀、平衡阀等 d)分配用：改变管路中介质流向，分配介质。如：分配阀、三通或四通球阀、 旋塞阀等 e)安全用：用于超压安全保护。如：安全阀、溢流阀。 f)其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排 渣阀、温度调节阀等。 1.2按驱动形式分 a)自动阀门。靠介质本身的能力而动作。 b)驱动阀门。包括手动、电动、气动、液动等 1.3按压力分 a)真空阀：小于标准大气压 b)低压阀门：PN≤1.6MPa c)中压阀门：PN2.5~6.4MPa d)高压阀门：PN10.0~80.0MPa e)超高压阀门：PN≥100Mpa 1.4按工作温度分 a)超低温阀：t<100°C b)低温阀：-100°C≤t≤-40°C c)常温阀：-40°C
按阀瓣分：锥面密封、球面密封、抛物线型、平面密封、刀型密封、V型、针型截止阀、柱塞式截止阀 按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖止回阀 介质单向流动 按结构形式分：旋启式止回阀、升降式止回阀、蝶式止回阀、对夹式 止回阀 球阀 流阻小，使用温度不高，节流性差 按结构形式分：浮动球阀、固定球阀 按中腔结构分：一片式球阀、两片式球阀、三片式球阀、上装式球阀蝶阀 启闭力小，流阻小，调节性能好，使用压力和温度范围小 按结构形式分：中心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀 按连接形式分：对夹式蝶阀、法兰式蝶阀、支耳式蝶阀、焊接式蝶阀2．阀门的主要性能参数 公称通径（口径）1/2~36” 工作压力、工作温度与公称压力的关系： 工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa

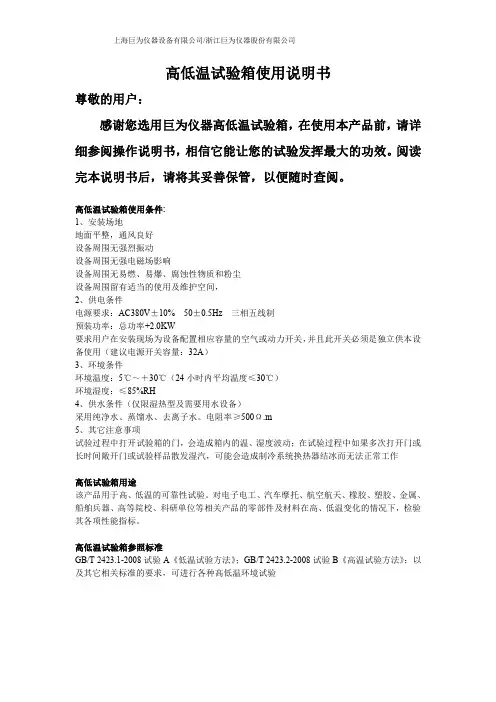

北京高低温试验箱使用说明书
高低温试验箱结构及五大系统 高低温试验箱具有较宽的温度控制范围，其性能指标均达到国家标准GB10592-89高低温试验箱技术条件，适用于按GB2423.1、GB2423.2《电工电子产品环境试验试验A：低温试验方法，试验B：高温试验方法》对产品进行低温、高温试验及恒定温热试验。产品符合GB2423.1、GB2423.2、GJB150.3、GJB150.4、IEC、MIL标准。 高低温试验箱结构; (1) 试验箱箱体为整体结构形式，制冷系统位于箱体后下部，控制系统位于试验箱的上部。 (2)工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置；试验箱左侧设有Ф50电缆孔，试验箱为单开门(不锈钢嵌入式门拉手) (3)采用双层耐高温抗老化硅橡胶密封，可有效保证试验箱温度的流失 (4)箱门上设有观察窗、防霜装置及可开关控制的照明灯。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜。照明灯采用进口品牌飞利浦灯管，可有效的全方位观察工作室内的试验变化。 高低温试验箱五大系统 一、控制系统: 1.采用多款进口控制器，用户可以根据自身要求进行选择。 （1）韩国进口TIME880彩色触摸屏可程式温湿度控制器，中英文切换界面，操作简单。（2）原装进口韩国TIME300数显薄膜按键数据输入温湿度控制器，英文显示界面。 （3）进口日本“OYO”数显触摸按键温湿度控制仪，PID高精度控制，杜绝长期运行不稳定现象。 2.资料及试验条件输入后，控制器具有锁定功能，避免人为触摸而改变温度值。 3.高低温试验箱控制器具有P.I.D自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定。 4.可选配打印机，能打印记录设定参数和扫描出温湿度变化曲线。4~200mA标准信号。 5.传感器采用铂金电阻PT100Ω/MV。 6.具有RS-232通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。 二、制冷、加热及风路循环系统: 1.制冷系统：选用全封闭法国泰康（或半封闭德国谷轮）压缩机。采用风冷单机压缩/风冷复叠压缩制冷方式。 2.加热系统：全独立系统，镍铬合金电加热式加热器。 3.风路循环系统:采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温度分布均匀。风路循环出风回风设计，风压风速均符合测试标准，并可使开门瞬间温度回稳时间快。 4.电器控制系统：电器控制主件采用进口“施耐德”及“梅日梅兰”元件，更好的控制温度。 5.升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。温度控制输出功率均由微电脑演算，以达高精度及高效率用电效益。 三、安全保护系统: 无熔丝开关，防干烧装置，极限高低温保护，温度偏差报警，压缩机超压、过载、过电流保护，缺相、逆相、短路、漏电保护。 高低温试验箱满足标准 高低温试验箱执行标准; GB 10586-89湿热试验箱技术条件 GB 10592-89高、低温试验箱技术条件 GB/T10589-1989低温试验箱技术条件 高低温试验箱满足标准;
新编整理[阀门主要性能参数]cpu的主要性能参数有
[阀门主要性能参数]cpu的主要性能参数有阀门(famen)是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。 用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门根据材质还分为铸铁阀门，铸钢阀门，不锈钢阀门(201、304、316等)，铬钼钢阀门，铬钼钒钢阀门，双相钢阀门，塑料阀门，非标订制等阀门材质。 表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。 一、公称通径 公称通径DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。 公称通径是用字母DN后紧跟一个数字标志。如公称通径250mm 应标志为DN250。 二、公称压力 公称压力PN是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。同一公称压力PN值所标示的同一公称通径!的所有管路附件具有与端部连接型式相适应的同一连接尺寸。 在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以MPA表示。在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。由于公称压
力和压力级的温度基准不同，因此两者没有严格的对应关系。两者间大致的对应关系参见表。 日本标准中有一种K级制，例如10K、20K、40K等。这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。 三、压力-温度额定值 阀门的压力-温度额定值，是在指定温度下用表压表示的最大允许工作压力。当温度升高时，最大允许工作压力随之降低。压力-温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。 各种材料的压力-温度额定值、数据见第4章，许多国家都制订了阀门、管件、法兰的压力--温度额定值标准。 1、美国标准 在美国标准中，钢制阀门的压力-温度额定值按ASME/ANSIB16.5a-1992、ASMEB16.34-1996的规定;铸铁阀门的压力-温度额定值按ANSIB16.1-1989~B16.4-1989，ANSIB16.42-1985的规定：青铜阀门的压力-温度额定值按ASME/ANSIB16.15a-1992、ASMEB16.24-1991的规定。 1)美国ASME/ANSIB16.5a-1992中规定了英制单位和米制单位两种法兰尺寸系列，同时分别列出了适用了两种单位制的法兰压力温度额定值。在该标准附录D中给出了确定英制单位压力-温度额定值的方法。 2)美国ANSIB16.42-1985《球墨铸铁管法兰及法兰管件》标准中规定了CL150和CL300球墨铸铁法兰压力-温度额定值在标准附录中又规定了压力-温度等级的制订方法，其基本原理、使用范围、限
高低温试验箱说明书
高低温试验箱说明书 一、产品规格 型号:KHG-100 内型尺寸:D×W×H 450×450×500 型号: KHG-225 内型尺寸:D×W×H 500×600×750 型号: KHG-500 内型尺寸:D×W×H 800×700×900 型号: KHG-010 内型尺寸:D×W×H 1000×1000×1000 型号: KHG-013 内型尺寸: D×W×H 1000×1000×1300 二、技术指标： 1、温度范围：-20℃～150℃、-40℃～150℃、-60℃～150℃、-70℃～150℃ 2、温度均匀度：≤±2℃（空载时） 3、温度波动度：±0.5℃（空载时） 4、温度偏差:≤±2℃ 5、降温速率：0.7～1.2℃/min 6、升温速度：1.0～3.0℃/min 7、时间设定范围：0～999 小时 8、噪音：＜65dB 三、结构简介： 1、外胆均采用优质（t=1mm）A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观。 2、内胆采用进口高级不锈钢（SUS304）镜面板。 3、保温材质:高密度玻璃纤维棉.保温厚度为100mm 4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环。 5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭 6、采用无反作用门把手，操作更容易 7、机器底部采用高品质可固定式PU活动轮. 8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜（清楚观察试验过程） 9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示) 四、加热系统 1、采用远红外镍合金高速加温（2KW×2）电加热器 2、高温完全独立系统，不影响低温试验、高温试验及交变湿热 3、温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益 五、电路控制系统 1、进口数显触摸按键，PID微电脑SSR温度控制器（日本RKC仪表）； 2、精度：0.1℃(显示范围) 3、解析度：±0.1℃； 4、感温传感器：PT100铂金电阻测温体； 5、控制方式：热平衡调温调湿方式；所有电器均采用（施耐德）系列产品 6、温度控制采用P . I . D＋S.S.R系统同频道协调控制 7、具有自动演算的功能，可将温度变化条件立即修正，使温湿度控制更为精确稳定 8、控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示
高低温试验箱安全操作规程通用版
操作规程编号：YTO-FS-PD899 高低温试验箱安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
高低温试验箱安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1. 目的： 为加强高低温试验箱安全操作，消除事故隐患，保障员工的人身安全，实现安全、文明生产，特制订本规定。 2. 范围： 适用于高低温试验箱操作工位。 3. 定义： 无 4. 描述： 本试验箱绝对不能用于对下列物质或含这些物质的实验： 4.1爆炸物 4.1.1 硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙三醇三肖酸酯）、硝纤维素及其它爆炸性的硝酸酯类。 4.1.2 三硝基苯、三硝基甲苯、三硝基苯分（苦味酸）及其它爆炸性的硝基化合物。 4.1.3 过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
4.2可燃物 4.2.1 自燃物： 金属类：锂、钾、钠、黄磷、硫化磷、红磷。 赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。 4.2.2 氧化物性质类： 4.2.2.1 氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。 4.2.2.2 过氧酸钾、过氧酸钠、过氧酸铵以及其它的过氧酸盐类。 4.2.2.3 过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。 4.2.2.4 硝酸钾、硝酸钠以及其它的硝酸盐类。 4.2.2.5 次氯酸钾以及其它的次氯酸盐类。 4.2.2.6 亚氯酸钠以及其它的亚氯酸盐类。 4.3 易燃物 4.3.1 乙醚、汽油、乙醛、氧化苯烯、二硫化碳及其它燃点不到-30℃的物质 4.3.2 普通乙烷、氧化乙烯、丙酮、苯甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质。 4.3.3 甲醇、乙醇、二甲苯、酸醋戊酯及其它燃点在0℃以上低于30℃的物质。
高低温试验箱维护保养方法
高低温试验箱维护保养方法 恒温恒湿试验箱日常维护保养 1、机身周围和底部的地面要随时保持清洁； 2、机器在操作前应先将内部杂质(物)清除;实验室内每年至少清洁一次以上； 3、开关门或从箱内取测试物时,不得让物品与门密封条接触； 4、当试验产品时间到达后取产品时，必须在关机状态下进行取放产品。 5、制冷系统是恒温恒湿试验箱的核心，务必半年巡检一次所有铜管有无泄漏等情况,各功能接头、焊接口，如有油渍外泄，必须立即处理; 6、冷凝器应定期保养，保持清洁。灰尘粘糊冷凝器会使压缩机高压开关跳脱而产生误报警，冷凝器应定期每月保养，利用真空吸尘器将冷凝器散热网片上附着之其尘吸除或开机后使用质硬的毛刷刷之或用高压气嘴吹干净灰尘。 7、每次试验结束，建议用清水清洗干净试验箱体，以保持设备的清洁；箱体清洁后，应对箱体进行烘干，保持箱体干燥； 8、.电路断路器、超温保护器，提供本机测试品以及操作者的安全保护，故请定期检查； 请广大用户详细阅读说明书，方可操作本机。 雅士林品牌恒温恒湿试验箱技术资料请参阅 恒温恒湿试验箱规格型号:
型号工作室尺寸D×W×H 外型尺寸D×W×H YSL-DHS-100 450×450×500mm 1150×900×1650mm YSL-DHS-225 500×600×750mm 1200×1100×1900mm YSL-DHS-500 800×700×900mm 1350×1280×2200mm YSL-DHS-800 800×1000×1000mm 1450×1480×2300mm YSL-DHS-010 1000×1000×1000mm 1650×1480×2300mm 恒温恒湿箱技术参数： 温度范围：0℃～150℃ 温度均匀度：±2℃（空载时） 温度波动度：±0.5℃（空载时） 湿度范围：30%～98% RH（温度在25℃～80℃时） 湿度偏差：+2、-3% RH 升温速率：1.0℃～3.0℃/min 降温速率：0.7℃～1.0℃/min 时间设定范围：1～9999 小时 恒温恒湿箱使用条件: 1、安装场地 地面平整，通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间，
高低温试验箱安全操作规程实用版
YF-ED-J8141 可按资料类型定义编号 高低温试验箱安全操作规 程实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
高低温试验箱安全操作规程实用 版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1. 目的： 为加强高低温试验箱安全操作，消除事故 隐患，保障员工的人身安全，实现安全、文明 生产，特制订本规定。 2. 范围： 适用于高低温试验箱操作工位。 3. 定义： 无 4. 描述： 本试验箱绝对不能用于对下列物质或含这
些物质的实验： 4.1爆炸物 4.1.1 硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙三醇三肖酸酯）、硝纤维素及其它爆炸性的硝酸酯类。 4.1.2 三硝基苯、三硝基甲苯、三硝基苯分（苦味酸）及其它爆炸性的硝基化合物。 4.1.3 过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。 4.2可燃物 4.2.1 自燃物： 金属类：锂、钾、钠、黄磷、硫化磷、红磷。 赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
阀门的主要性能参数 公称通径 公称压力 工作压力和工作温度
阀门主要参数:公称通径,公称压力,工作压力,工作 温度 阀门的主要性能参数:公称通径、公称压力、工作压力和工作温度 表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。 一、公称通径 公称通径DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。 公称通径是用字母“DN”后紧跟一个数字标志。如公称通径250mm应标志为DN250。 二、公称压力 公称压力PN是一个用数字表示的与压力有关的标示代号，是供参考 用的方便的圆整数。同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。 在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。两者间大致的对应关系参见表。 日本标准中有一种“K”级制，例如10K、20K、40K等。这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。 三、压力—温度额定值 阀门的压力—温度额定值，是在指定温度下用表压表示的最大允许工作压力。当温度升高时，最大允许工作压力随之降低。压力—温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。 各种材料的压力—温度额定值、数据见第4章，许多国家都制订了阀门、管件、法兰的压力——温度额定值标准。 1、美国标准
