******光电股份有限公司

SHENZHEN ****** CO.,LTD

新仪器设备操作规程

OPERATING RULE OF

NEW INSTRUMENT & FACILITY

项目名称/产品型号:

SUBJCT(MODEL):BERT V8误码仪

项目阶段:

SUBJCT PHASE:

拟制/日期:

PREPARED BY/DATE:2008-7-28

审核/日期:

CHECKED BY/DATE:

批准/日期:

APPROVED BY/DATE:

第一部分BERT V8误码仪特性及功能介绍

1.1 介绍

该系统用于模块性能测试,由程控光衰减器、光功率计、示波器、测试板搭建的测试系统,可以测试模块灵敏度、突发时间、突发眼图、时钟眼图测试。

1.2 设备工作条件

采用交流220V供电,USB接口或者串口连接PC控制使用。

第二部分BERT V8误码仪测试系统操作规程

2.1目的

提高测试效率,降低生产成本

2.5开机前检查

1)检查电源是否连接正确,USB线是否连接PC。

2)按照测试功能检查误码仪与示波器、测试板的连接。

2.6开机程序

无特殊要求,设备开机稳定1分钟后,再启动软件

2.7操作顺序

1)开机完毕后,运行测试软件。

2)选择测试内容。灵敏度测试、突发。

3)按软件提示进行测试。

2.8关机程序

1)先退出软件程序。

2)然后关机和各仪器

1、光发电收IN+灵敏度(内/外时钟)

OUT-输出电眼图

O I

2、光发电收IN-灵敏度(内/外时钟)(时钟是否要换极性?换掉)OUT+输出电眼图

O I

3、电发电收灵敏度(内外时钟;怎么方便怎么用)

光眼图

O I

4、电发光收灵敏度?(测试光源的光收,也有外部时钟)

5、突发时间(ON/OFF ),突发眼图(内外时钟;突发眼图) RFIN 电平测试

6、时钟眼图测试 (内外时钟)

2.8 BERTV8 固件的烧录

BERTV8 固件的烧录

BOOT 固件的烧录 1,硬件链接图:

2.烧录器介绍:

烧录器使用说明:下载BOOT 固件使用新华龙电子U-EC5适配器软件—Silicon-C8051F 编程器V5.11.打开烧录软件,如果硬件没有连接或连接有问题,将提示如下界面:

按要求连接好硬件并打开BERT的电源,点击是,进入烧录界面,如下:

点击“装入”快捷键或双击“文件”菜单在弹出的子菜单点击“装入HEX文件”,弹出选择框,显示如下:

找到BERTV8/V6—BOOT.hex文件后选择该文件。

然后点击“自动”快捷键,Silicon-C8051F编程器V5.11将自动完成烧录。烧录完成界面如下:

BertV8固件的烧录:

在烧录完BOOT固件后,双击打开Neophotonics BertV8软件,弹出如下提示框:

点击确定,进入BERT测试界面:

点击“高级”选项按钮,输入密码后点击确定

进入高级选项界面后,点击“升级“按键,弹出如下提示界面:

按照提示操作然后点击确定,进入在线升级界面,显示如下:

点击“开始升级“按键,弹出文件选择对话框,显示界面如下:

找到BERTV8/V6.HEX并选择BERTV8/V6.HEX文件后,Neophotonics BertV8将自动完成在线升级,升级完成后提示界面如下:

点击OK,Neophotonics BertV8软件将自动退出。

第三部分设备日常维护和故障处理

3.1 设备日常维护要点

设备的连线端口是否清洁,仪器仪表各个端口需要经常用棉签清洁; 设备通讯线路如USB接口和串口不能频繁插拔

3.2 常见故障处理方法

1)仪器仪表不能被控制:

检查设备和电脑的数据连线是否松动;并关闭软件重启动设备

2)误码仪指示灯不亮

请送回ME返修。

频谱分析仪的使用方法

频谱分析仪的使用方法(第一页) 13MHz信号。一般情况下,可以用示波器判断13MHz电路信号的存在与否,以及信号的幅度是否正常,然而,却无法利用示波器确定13MHz电路信号的频率是否正常,用频率计可以确定13MHz电路信号的有无,以及信号的频率是否准确,但却无法用频率计判断信号的幅度是否正常。然而,使用频谱分析仪可迎刃而解,因为频谱分析仪既可检查信号的有无,又可判断信号的频率是否准确,还可以判断信号的幅度是否正常。同时它还可以判断信号,特别是VCO信号是否纯净。可见频谱分析仪在手机维修过程中是十分重要的。 另外,数字手机的接收机、发射机电路在待机状态下是间隙工作的,所以在待机状态下,频率计很难测到射频电路中的信号,对于这一点,应用频谱分析仪不难做到。 一、使用前须知 在使用频谱分析仪之前,有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念,下面作一简要介绍。 1.分贝(dB) 分贝是增益的一种电量单位,常用来表示放大器的放大能力、衰减量等,表示的是一个相对量,分贝对功率、电压、电流的定义如下: 分贝数:101g(dB) 分贝数=201g(dB) 分贝数=201g(dB) 例如:A功率比B功率大一倍,那么,101gA/B=10182’3dB,也就是说,A功率比B功率大3dB, 2.分贝毫瓦(dBm) 分贝毫瓦(dBm)是一个表示功率绝对值的单位,计算公式为: 分贝毫瓦=101g(dBm) 例如,如果发射功率为lmw,则按dBm进行折算后应为:101glmw/1mw=0dBm。如果发射功率为40mw,则10g40w/1mw--46dBm。 二、频谱分析仪介绍 生产频谱分析仪的厂家不多。我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来,为安捷伦)、马可尼、惠美以及国产的安泰信。相比之下,惠普的频谱分析仪性能最好,但其价格也相当可观,早期惠美的5010频谱分析仪比较便宜,国产的安泰5010频谱分析仪的功能与惠美的5010差不多,其价格却便宜得多。 下面以国产安泰5010频谱分析仪为例进行介绍。 1.性能特点 AT5010最低能测到2.24uv,即是-100dBm。一般示波器在lmv,频率计要在20mv以上,跟频谱仪比相差10000倍。如用频率计测频率时,有的频率点测量很难,有的频率点测最不准,频率数字显示不

蓝牙无线温度测试仪手册

八通道炉温测试仪 TTrack 用户手册 ◎2014版◎

目录 前言 (1) 重要事项和安全说明 (1) 商标和有限责任 (1) 测温仪主机接线端口说明 (2) 一、安装TTrack软件与USB驱动程序 (3) 1.1建议PC配置: (3) 1.2软件安装方法: (3) 1.3USB驱动程序的安装: (4) 1.3.1XP系统USB安装步骤 (4) 1.3.2Win7系统USB安装步骤 (6) 1.4蓝牙适配器的安装与配置 (10) 1.4.1蓝牙适配器的安装 (10) 1.4.2蓝牙适配器的配置 (11) 1.4.3软件通过蓝牙与设备的连接步骤 (15) 二、TTrack软件介绍 (16) 2.1工具栏 (16) 2.2软件界面功能 (17) 2.2.1主机设置 (19) 2.2.2设置面板 (20) 2.2.3分析设置 (21) 2.2.4热电偶设置 (24) 2.2.5炉区设置 (25) 2.2.6制程设置 (27) 2.2.7其他设置 (31) 三、炉温测试仪操作步骤 (33) 3.1采样间隔设置 (33) 3.2进行温度数据测量步骤 (33) 3.3数据下载 (34) 3.3.1通讯端口选择 (34) 3.3.1.1使用USB进行通讯操作 (34) 3.3.1.2使用蓝牙进行通讯操作 (34) 3.3.2数据下载步骤 (34) 3.4打印报表 (34) 3.5USB充电 (36) 3.6注意事项 (36) 3.7蓝牙下载数据注意事项: (37) 3.8测温仪初始化步骤 (37) 3.9温度校正方法 (40) 3.10波峰焊测量规定 (43) 四、常见故障 (45) 4.1电脑识别不了WT-USB (45) 4.2测温结果有偏差 (45) 4.3无法进行数据下载或测温曲线严重偏差 (45) 4.4电脑识别不了蓝牙 (46)

S331D天馈线测试仪图文使用说明

S331D天馈线测试仪 商品信息 商品名称: S331D天馈线测试仪 产品型号: KMDS-K ________________________________________ 日本安立 Site Master S331D 和 S332D 传输线和天线分析仪,能够测量回波损耗或驻波比,电缆损耗和长距离故障定位,这使得我们能够快速评估传输线和天线系统的状况, 并且加快新基站所需要的安装调试时间。 S332D手持式传输线和天线分析仪主要针对电信系统业者在现场机台上维护功能。它主要是提供非常简易的人机介面操作? 高敏感度,以及高重覆结果的轻便手持式仪器。 S331D/S332D 型号已包括数据分析软件, 软便携袋, 可充电池, AC/DC电源供应器, 12伏轿车香烟点火适配器及使用者手册。 可选品: 彩色 LCD 显示 (选件 3) 功率计 (选件 29) - 不用额外的功率传感器 T1/E1 分析仪 (选件 50, S331D 型号) 特点: 手持式, 电池操作设计 重量少於 5磅(2.3kg) (已包括电池) 内置世界信号标准 出众的抗干扰能力 130, 259 及 517 数据点 内置前置放大器 多语言使用介面; 英文, 法文, 中文, 日文, 班牙, 德国 内置前置放大器 (标准) < - 135 dBm 幅度灵敏度 Resolution Bandwidth: 100 Hz to 1 MHz in 1-3 sequence Video Bandwidth: 3 Hz to 1 MHz in 1-3 sequence 一键测量: 场强, 占用带宽, 信道功率, 邻通功卒比, 干扰分析和载噪比 + 43 dBm maximum safe input level 本仪表测试范围: 1.频率 25~4000MKz 2.驻波比 VSWR 3.范围 1.0~65.00

331D天馈线测试仪操作说明书

北京诺信创科技术有限公司 天馈线测试仪使用方法 天馈线测试仪使用方法 基站天馈线的测试,首先是确定被测天馈线的频段,在仪表中选择设置对应的频段。然后进行该频段的校准。校准完毕,即可对被测天馈线进行测试,包括匹配测试(回波损耗)和故 障定位。 天线测试仪对天馈线测试主要通过仪表前面板的四个功能键来完成,即Mode模式键、Config 配置键、Calibrate校准键和Marker标记键,其它辅助键有数字键和左右移动键。 开机——频段或距离设置——校准——测试——数据分析——打印 具体步骤: 1开机前检查 1.1首先检查仪表是否完好,然后检查校验器、短跳线和电源线是否齐备。 1.2 如有不齐备,应及时反馈给主管或公司,以协助解决。 2对频率范围进行设定 2.1仪表开机以后,首先按Mode键。 2.2选择匹配测试测驻波:按Measure Match 测量匹配键,显示主菜单模式。 2.3在匹配测试状态下,按Config键,仪表左侧菜单显示如下: Config →Freq频率 Scale标尺 Limit line门限显示线 这时,进入Freq子菜单,开始对所用频率进行设置。 2.4 GSM900设置:START 端输入890按确定键,通过向右键选择STOP端,输入960 后按确定键。 2.5 DCS1800设置:START 端输入1710按确定键,通过向右键选择STOP端,输入 1880后按确定键。 2.6 CDMA800设置:START 端输入824按确定键,通过向右键选择STOP端,输入880 后按确定键。 3仪表的校准 3.1对仪表进行校准,按Calibrate键,仪表左侧菜单显示如下: Calibrate → Open开路 Short短路 Load负载

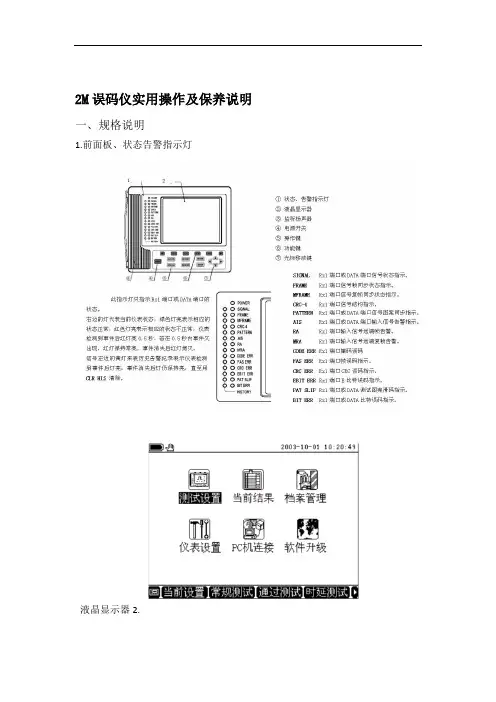

2M误码仪实用操作及保养说明
