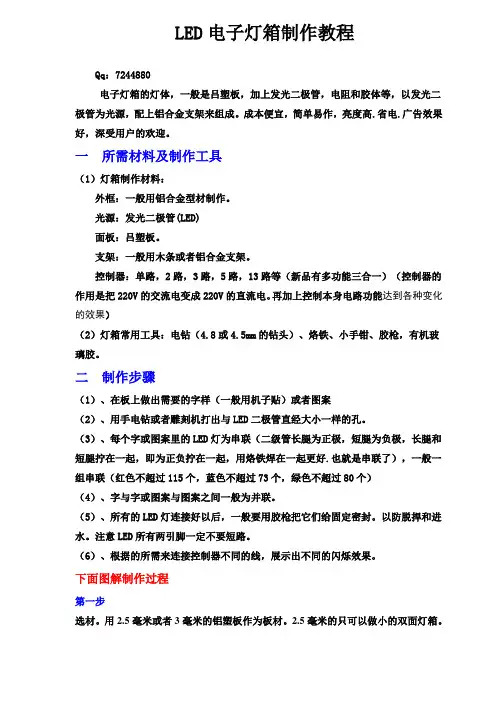

现在我们开始一步一步来做一个长80CM，高40CM的LED电子灯箱（见图），使用的面板为厚3mm黑色双面铝塑板，骨架用3*5cm的方木条，2.5*2.5cm铝合金边条。内容为“烟酒”两个红色黑体文字，

效果要求：文字部分用红色单排灯珠，“烟”、“酒”各交替闪动数秒后，再同时闪动数秒，然后“烟酒”再常亮数秒，这样循环不断，周边用绿色灯珠做出追逐循环闪动的效果。

下面介绍一下详细的制作过程。

（1）先用3*5CM的木条（也可以用方管焊接）做一个80*40CM的方框，也就是我前面所说的灯箱骨架。尺寸要量好，保证方正，这一步相信大家都会做到的。当然，你也可以使用市场上销售的专用灯箱铝型材，比较美观大方。在这里，为了教学，我还是选择了比较普通的做法，如果用灯箱专用型材可省去这一步，直接将裁好的面板插到型材的槽里去就OK了。

（2）用壁纸刀或钩刀裁一块80*40cm的面板（铝塑板或有机板），注意面板要稍微小于你已经做好的边框的尺寸，如果大出来，以后还需要裁去，否则无法固定边条。

（3）用电脑刻字机刻“烟酒”两个大小粗细适中的即时贴字，可到附近的打字复印店加工，很便宜的，1公分才几分钱。将背纸揭掉，转贴在裁好的面板上。注意在往上贴的时候，一定要测量好位置，最好找一个人帮你一下，因为一旦贴上就不好调整了，很难再揭下，即使揭下也很容易将字搞坏。

友情奉送

两种往面板上粘贴即时贴字的方法：

a：首先把铝塑板的保护膜撕掉，然后用清水兑点洗洁精涂在板子上，这样即时贴就可以在板子上随意移动进行调整了，确定好位置以后就用塑料卡片把即时贴里的水挤出来，等晾干后就OK了！

B：上一种用水粘贴方法，也存在一些问题。用水粘贴，必须要把水挤干，等完全干燥后才能进行下一步操作。否则，因为有水分而粘帖不牢，在操作时容易发生移位。现在介绍我的另一种做法：首先在面板上量好尺寸，打好格子，然后，将即时贴字背面左上角的纸撕开一个小角，对准格子的左上角粘贴，然后进行调整，调整后，慢慢沿已经撕开的部分

往下逐渐撕开，一边撕，一边用手抹平。这样，保证字帖的又到位，又迅速，贴好后无需等待，马上就可以进入下一道工序，节省时间，提高工作效率。

手把手教你做灯箱——钻孔，按灯篇

（4）钻孔

文字——初开始做，不是很熟练的情况下，先沿着文字笔画的居中用铅笔轻轻的画一条中心线，然后沿着这条中心线，每隔1.5cm用手电钻钻孔，在钻孔的时候尽量保持钻头与面板垂直，这样可以保证灯珠的角度一致，发光均匀。钻头要磨得锋利一点，否则，会出现好多毛刺，不好处理，影响灯珠的发光度。孔的大小能让发光二极管的前部稍微用力刚好插进去为宜，太小按灯困难，且不容易按到底，使灯外露参差不齐，发光不均匀。过大不好密封，防水效果不好（5mm的灯珠，一般用直径4.8-4.9mm钻头）。

跑边——在距离面板的四个边留出3-5cm，用笔轻轻画出与各条边相平行的线条，沿

线每隔2cm钻孔。

手把手教你做灯箱——组装篇

灯箱的组装。先将面板用小螺钉固定在框架上（如果用的是方管框架，可以钻孔，用自攻丝或拉丁固定），从边框已经钻好的孔中将控制器的电源线引出，用热熔胶将电线固定住，以防在现场安装或搬运、运输时扯拽电线，把里面的接头拽开，造成不必要的麻烦。然后按框架的尺寸稍微长出一点（1mm左右）裁切铝合金边条，朝上的那一面的两端都要裁成45度角，对好接缝，用小螺钉固定（见组装图）。

双面灯箱组装时要注意，两面的灯脚之间要余有一定距离，不能互相碰到而造成短路。如果面板是双面铝塑板或是其他导电物质，注意按到的灯脚不要接触到面板，否则也会造成短路。

可将灯脚按倒，我的做法是找一块2mm厚的纸板平放在灯脚边的面板上，掰倒灯脚压倒在纸板上，然背后抽出纸板，这样做既能保证压倒的灯脚接触不到面板，又能保持整齐划一，有利于以后的检查。

友情提示

在灯箱的下面最好钻几个小孔，以备万一积水后顺利排出和灯箱内部散热。

（9）完事大吉！别着急，搞一下清洁嘛。把灯箱整体做一下清洁，尽量去除制作时留下的如辅助线、标记、灰尘等工作痕迹，让它更像成品的样子。再次加电观察，行了，准备运输工具，送货、安装、收钱啦！

友情提示

别忘在灯箱的侧面贴上你自己精心设计商标（实际是一种广告）。

手把手教你做灯箱——电阻计算和线路连接篇

限流电阻值的计算公式：R（限流电阻值）=（220v-单个发光二极管的平均电压*该组发光二极管的数量）÷18mA。一般我们使用的发光二极管电压为1.5v-3.8v（注意购买时搞清楚）。最关键的因素是要使每组的工作电流调整在15-20mA之间，为安全起见，在不影响亮度的情况下，一般取最小值就可以，（绿、蓝、白发光二极管目前质量还不是很稳定，最容易坏掉，最好控制在12mA以内，）过低会影响灯箱的亮度，过高容易造成缩短发光二极管的寿命或直接烧毁。测量电流的方法是将电流表串入电路进行测量，电流过大要加电阻，反之减少电阻。每组发光二极管的数量应根据实际情况而定。

LED二极管的分组：按照不大于附表中各种颜色的发光二极管所能串联的最大数量进行分串，如每一组红色LED不应多于120只。原因很简单，控制器的输出是直流210V左右，红灯的工作电压是2V左右,就是说每经过一颗LED灯会降压2V,如果LED数量太多，那么控制器的输出电压达不到灯组正常工作时所需的电压时，这一组灯就会不亮，或亮度太低。

发光二极管每个支路的电流最好调整在15-18ma,电阻选用1k/2w,如5k,可以用5个阻值为1千欧姆，功率为2W的电阻串入连接。

友情提示发光二极管每一组的电流最好调整在15-18ma,如果电阻选用1k/2w,如5k,可以用5个阻值为 1 千欧姆，功率为2W的电阻串连。

如我们做的“烟酒”二字，假设（实际制作的时候一定要仔细查清楚）经查共用了154个红色发光二极管，我们可以将其分为2组，即77个、77个分别为一组（由于要求两个字分别交替闪动，因此要每字为一组），用前面的公式计算出电阻值是1.5k，将所加的限流电阻（1.5k）串联在每一组的电路中。电阻无正负极之分，且可串入于该串发光管中任意两个

发光管之间。串在需要导线连接处省时省力省导线，然后链接到控制器主路（注意看线路图，一般红正/负黄）的输出端。

友情提示

焊接时速度要快，一免加热时间过长而损坏发光二极管。

周边追逐灯要提前计算出点数，例如15*6=90个点，1、2、3、4、5首尾相连成A1组，6、7、8、9、10组成B1组，11、12、13、14、15组成C1组，16、17、18、19、20组成A2组……86、87、88、89、90组成C6组。A1-A6在串联成A组……以此类推，A/B/C三组分别计算并串联上所需限流电阻，（计算方法同上，不再赘述。教材后面有“电阻分配表”，可以帮助哦们快速查出所加电阻的值，以提高工作效率。）按照正负极分别接到控制器跑边输出端即可。

友情提示

将每一串LED的正极接入控制器的正极（红线）端，每组发光二级管的负极接入控制器的负极（绿线）控制端。三条黄线是跑边（流水）灯的输出线，分别接三组跑边灯的负极。一般控制器都有常亮输出线，在没有常亮要求的的情况下，灯箱的常亮输出线要剪断或者用胶棒粘好，防止与其他线路接触造成短路损坏控制器。

现在我们要根据客户的要求选择使用什么样的控制器。我们根据（“烟”、“酒”各交替闪动数秒后，再同时闪动数秒，然后“烟酒”再常亮数秒，这样循环不断，周边用绿色灯珠做出追逐循环闪动的效果）要求在这里使用的是131型控制器（见图），图中红色线

为公用正极，所有组的正极都连接在此，两条黄线是主路负极，分别接烟、酒各组，三条绿色线是跑边灯的负极，分别将ABC安顺序连接至此。

友情提示

在焊接蓝、绿、白发光二极管时，一定要注意防止静电。以往的经验告诉我们，这几种颜色的发光二极管最怕静电，在安装和焊接时，最好找一根导线一头拴在手腕和电烙铁上，另一头接地，或插入地下，或连在暖气、自来水管道上，这样可以有效的防止静电对灯珠的危害。

（7）为了防止进水和短路，要用热熔胶枪将所有发光二极管的周边打上胶，如果使用的是色环电阻要用蜡黄管套上（因为它的外壳是漏电的），并适当固定，以防接触铝塑板产生漏电短路烧毁二极管或控制器。

友情提示

控制器尽量安排在灯箱的靠墙一面的下方固定，在灯箱的边框上钻一个孔将电源线引出。

（8）测试和组装。一切工作完毕后，按线路说明接到控制器上（不同型号的控制器有各自不同的接线法，请仔细阅读）。接通电源，测量各组电流是否正常，这时不要着急安装，不要心疼那几个电费，最好让它连续工作4-8个小时，以便检测和观察灯珠、电阻、控制器的稳定性，这样做总比返修要合算得多。没有问题，好，那么我们就可以进行组装了。

友情提示

连接无误，通电后会亮起来，有一种简单测量电流的方法，用万用表直流电压档，测量其中一个1K/2W电阻上的电压约在15-20V（最好小于18V），超出20V再增加一个电阻后再测量，直至正常。

（5）清理好钻孔时留下的毛刺，将发光二极管一个个插入钻好的孔内，一定插到底，这样可以保证灯珠外露整齐，发光均匀。

注意所有发光二极管都是串联的，用记号笔记好正负极，正负极要首尾相连（注：灯脚末端有一小方片，小一些的是正极，大一些的是负极），连接处用手拧紧，然后用40W 电烙铁用焊锡点一下。这一点很重要！因为LED的腿是铁镀银，有电流通过时一旦受潮会很快锈蚀的，会给灯箱造成隐患，也会给售后带来不小的麻烦。

友情提示

注意要焊实，以防接触不良或灯脚因锈蚀造成开路现象发生。

电子灯箱的制作流程（工具篇）

一、制作LED电子灯箱常用工具及其用途

1、手电钻——主要由于钻安装发光二极管的孔，钻头直径一般为4.8-5.0mm。

2、尖嘴钳、小剪子——最常用的电工工具，用于裁剪和剥削导线，有条件可以在购置一把专用电线削皮钳，使用更方便，提高工作效率。

3、电烙铁——灯珠（发光二极管）、电阻、导线、控制器之间的焊接，一般用40w的就可以了。在焊接灯脚时要注意时间不要超过3秒，以免烧毁二极管。

4、万用表——是电子灯箱制作、维修的必备工具。测量线路的电压、电流，电器元件数值测量等等。

5、壁纸刀（钩刀）——主要用于面板（铝塑板、有机板、塑料板等）的裁切。

6、钢板尺——划线、测量距离、裁切面板的辅助工具。

7小锤子——用于电子灯箱的组装和安装。

8、热熔胶枪——热熔胶枪是一种非常好用的固定和密封工具。主要用于发光二极管、边条缝隙的固定和密封。一般选择30-60w之间即可。

9、梯子（高登）——用于灯箱户外安装。

当然，如果你要有条件的话，建议你还可添加电脑（加入宽带）、电脑刻字机、小型电焊机、冲击钻（电锤）等，更加方便业务联系，制作和安装，且为以后开展多种项目做好准备。

二、制作LED电子灯箱材料
