剖析“伏安法测小灯泡额定电功率”实验
伏安法测量小灯泡的电功率
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可
能是
灯泡（或电压表）短路 ；
伏安法测量小灯泡的电功率
例 1 . （ 2 0 1 8 ·莱 芜 ） 小 华 在 做 “ 测 量 小 灯 泡 电 功 率 ” 的 实 验 中 ， 实 验 室 有 如 下 器 材 ： 电
源（电压恒为6V），小灯泡 L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压
伏安法测量小灯泡的电功率
例4.小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于 0.6A，额定电压是 2.5V 的灯 L1 和额定电压是 3.8V 的灯 L2，先后接在电源电压恒为 6V 的电路中，按如图甲所示 的电路进行探究。
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打上“×”，再画线把它改 到正确的位置上。
表、开关、规格分别为“10Ω1A”的滑动变阻器 R1 和“50Ω0.5A”的滑动变阻器 R2 各 一个，导线若干。
灯泡的灯丝电阻会随温度的升高而增大 （4）排除故障后，移动滑动变阻器滑片 P 的位置，获得多组对应的电压值和电流值，绘 制小灯泡U﹣I图象如图乙所示，小灯泡的额定功率为 0.625 W；分析乙中图象发现小灯泡 电阻是变化的， 影响其变化的主要原因是 温度 。
表、开关、规格分别为“10Ω1A”的滑动变阻器 R1 和“50Ω0.5A”的滑动变阻器 R2 各
一个，导线若干。
U =6V
1.滑动变阻器允许通过的最大电流要大于小灯泡正常工作时的电流
2.滑动变阻器的阻值要求
（2）为了顺利完成实验，小华应选用规格为 R2 。（“R1”或“R2”）的滑动变阻器；
伏安法测量小灯泡的电功率
测量小灯泡的电功率实验报告
测量小灯泡的电功率实验报告实验报告：测量小灯泡的电功率一、实验目的1.了解电功率的概念和计算方法；2.学会使用仪器测量小灯泡的电功率。
二、实验原理电功率是指电流通过电器元件时所消耗的电能的速率，通常用单位时间内消耗的电能来表示。
电功率的计算公式为P=UI，其中P是电功率，U 是电压，I是电流。
实验中使用的仪器是万用表，它既可以测量电压，也可以测量电流。
我们将仪器的电流档位设定为所要测量的电流范围，在电路中串联连接，即可测得电路中的电流值。
然后再将仪器的电压档位设定为所要测量的电压范围，在电路中并联连接，即可测得电路中的电压值。
最后，利用电压和电流的测量值，即可计算得到电灯泡的电功率。
三、实验步骤1.将所需的实验仪器和材料准备齐全，包括：万用表、小灯泡、电线等；2.搭建实验电路，将小灯泡串联在电路中；3.设置万用表的电流档位为合适范围，然后将其与电路串联连接，仪器显示的读数即为电路中的电流值；4.设置万用表的电压档位为合适范围，然后将其与电路并联连接，仪器显示的读数即为电路中的电压值；5.记录电流值和电压值，并根据电功率的计算公式，计算得到小灯泡的电功率；6.重复上述实验步骤，以获得更多的数据点，以便后续数据处理和分析。
四、实验数据序号，电流值（A），电压值（V），电功率值（W）----，----------，----------，------------1，0.5，2.5，1.252，0.8，3.0，2.43，1.0，3.5，3.54，1.2，4.0，4.85，1.5，4.5，6.75五、实验结果分析根据实验数据，我们可以看到电流值和电压值的变化对应着电功率值的变化。
随着电流值和电压值的增加，电功率值也随之增加。
这是因为电功率是电流和电压的乘积关系，当电流和电压同时增加时，电功率值会更高。
六、实验总结通过这次测量小灯泡的电功率实验，我们掌握了电功率的概念和计算方法，学会了使用仪器测量小灯泡的电功率。
实验四：测量小灯泡的电功率
次数电压U/V电流I/A 发光情况电功率P/W1 2.522330.280.30.34正常较暗较亮0.560.751.02实验四 测量小灯泡的电功率【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。
【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V ）、电流表、电压表、滑动变阻器； 2.实验原理：UI P=3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V 、2V 和3V ，依次记下电压表示数U 和对应的电流表示数I ，分别将U 、I 记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
【分析和结论】 （1）当额实额实时，P P U U ==，灯泡正常发光； （2）当额实额实时，P P U U <<，灯泡发光较暗； （3）当额实额实时，PP U U >>，灯泡发光很亮； 【交流与讨论】 （跟测量电阻实验内容重复的在此略去）（1）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（2）小灯泡的U －I 图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。
（3）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（4）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（5）伏安法测电阻和伏安法测电功率的异同点相同点：①实验电路相同；②实验方法相同，都是伏安法；③测量的物理量相同，都是测量电流和电压。
不同点：①实验原理不同，测电阻的实验原理是IUR =，测电功率的实验原理是UI P =； ②实验数据处理方式不同，测电阻中，处理数据，多次测量求平均值减小实验误 差；而测电功率的实验中多次实验是寻找在不同电压下的实际电功率与灯泡亮 度之间关系。
测量小灯泡额定电功率的5种方法
测小灯泡额定功率的实验试验目的：测小灯泡的额定功率原理：P=UI一．伏安法实验步骤：1，按照电路图连接实物2，闭合开关，调节滑动变阻器，使电压表示数达到小灯泡的额定电压，记录电流表的读数，根据P额=U额I，计算出小灯泡的额定功率二．伏组法器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，先将表接到V1处，移动滑动变阻器，闭合开关，使U1示数达到额定电压，把表接到V2处，读数U2，用I=U2/R0计算出电流，所以小灯泡额定功率：P额=（U1乘U2）/R0三．伏组法2器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，闭合S，将S1打到1位置，移动滑动变阻器，使电压表示数为灯泡的额定电压U1,将开关S1打到2位置，电压表读数U2，用U2-U1计算出R0两端电压，I=(U2-U1)/R0,P额=(U2-U1)/R0乘U1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。
四．安组法器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，将电流表接到A1位置，调节滑动变阻器，是这时电流表示数I1乘R0的值等于灯泡的额定电压，拆下电流表，接到A2位置，电流表示数I2，P额=I1乘R0乘I2五．安组法2器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，闭合S，将S1打到1位置，移动滑动变阻器，使电流表示数I1乘R0为灯泡的额定电压,将开关S1打到2位置，电流表读数I2，用I2-I1计算出灯泡两端电流P额=(I2-I1)乘R0乘I1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。

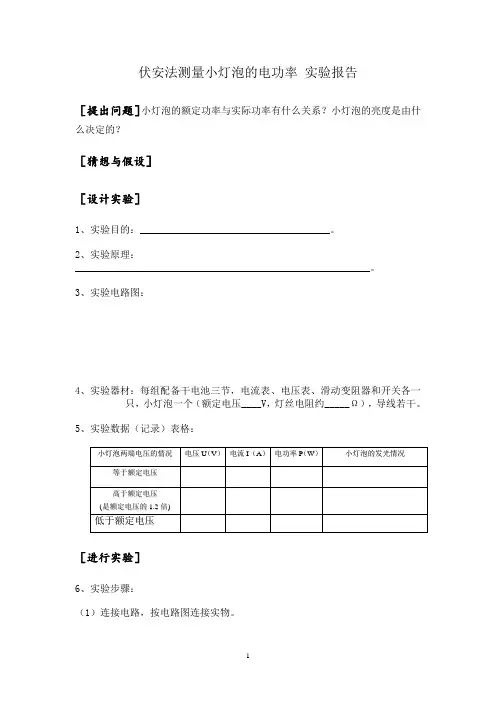

伏安法测量小灯泡的电功率 实验报告
伏安法测量小灯泡的电功率实验报告［提出问题］小灯泡的额定功率与实际功率有什么关系？小灯泡的亮度是由什么决定的？［猜想与假设］［设计实验］1、实验目的：______________________________________。
2、实验原理：___________________________________________________________。
3、实验电路图：4、实验器材：每组配备干电池三节，电流表、电压表、滑动变阻器和开关各一只，小灯泡一个（额定电压____V，灯丝电阻约_____Ω），导线若干。
5、实验数据（记录）表格：［进行实验］6、实验步骤：（1）连接电路，按电路图连接实物。
①连接电路前，开关应处于_______状态；电源的选择应考虑小灯泡的_______，电源电压应选择大于小灯泡额定电压的_______倍，但不能过大，因此______节干电池最为合适。
②根据小灯泡的额定电压值，电压表应选择_______的量程，电流表应选择_______的量程，并注意电流应从电表的____接线柱流入，____接线柱流出。
③闭合开关前，应将滑动变阻器的滑片调至______________。
（2）测定小灯泡的额定功率检查电路无误后，闭和开关S，移动滑动变阻器的滑片P，此时注意观察电压表的示数，当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电压、电流表的示数。
观察小灯泡的亮度，此时小灯泡的亮度称为正常发光。
（3）测定小灯泡的实际功率调节滑动变阻器，使小灯炮两端的电压为额定电压的1.2倍时，停止滑动，并记下电压表和电流表的示数，对比小灯泡亮度（与额定电压下的亮度对比），根据公式________计算出小灯泡此时的实际功率，并与额定功率对比。
（4）调节滑动变阻器，使小灯炮两端电压低于额定电压的1∕5时，停止滑动，并记下电压表和电流表的示数，对比小灯泡亮度（与额定电压下的亮度对比），根据公式________计算出小灯泡此时的实际功率，并与额定功率对比。
测量小灯泡电功率实验
偏转的角度太小，估读电流或电压时由于视觉造成的误差将增大。
为了减小实验误差，选择量程时既不能使电表指针超过最大刻度，又要考虑到每次测量时应该使电表指针偏过刻度盘的中线。
2．器材连接过程中存在故障故障二：电压表、电流表指针反向偏转。
[分析原因]两表的“+”“-”接线柱接反了，当电流从“一”接线柱流入时，指针反向偏转，甚至出现指针打弯、损坏电表的情况。
[排除方法]将两电表的“+”“-”接线柱对调。
故障三：滑动变阻器的滑片滑动时，电表示数及灯泡亮度无变化。
[分析原因]滑动变阻器连接有误，没有遵循“一上一下”的接线原则，把滑动变阻器接成了定值电阻。
[排除方法]遵循“一上一下”原则正确连接滑动变阻器。
故障四：滑动变阻器的滑片滑动时，电表示数都不变，灯泡极亮且亮度无变化。
[分析原因]滑动变阻器的连接有误，没有遵循“一上一下”的接线原则，且滑动变阻器在电路中的阻值为零。
[排除方法]遵循“一上一下”的原则正确连接滑动变阻器。
故障五：刚接好最后一根导线，灯泡立即亮了。
[分析原因]连接电路的过程中，开关没有断开。
[排除方法]连接时注意断开开关，保护电路。
3．元件损坏导致故障故障六：闭合开关后，灯不亮，电流表、电压表都没有示数。
[分析原因]电路中存在开路：①接线柱接触不良；②电路中电源、电流表、开关或变阻器可能损坏；③连接导线可能断开。
[排除方法]可先把各接线柱拧紧，若还不行，用一根导线让各元件依次短路，找出故障位置。
故障七：闭合开关，灯不亮，电流表几乎没有示数，电压表指针明显偏转。
[分析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良。
[排除方法]更换灯泡或使灯座与灯泡接触良好。
利用电能表和停表测家用电器的功率：1.实验原理：2．实验设计思路：在家庭电路中，家用电器消耗的电能可以由电能表进行测量。
每只电能表上标有该电能表上的转盘每千瓦的转数。
例如，一只电能表标着3000r／(kW·h)，这表示每消耗1kW·h的电能，电能表的转盘转3000 转。
测定小灯泡额定功率的三种方法
测定小灯泡额定功率的三种方法
方法一：伏安法测小灯泡额定功率
如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表和电压表各一只、开关一个、滑动变阻器一个、额定电压已知的小灯泡一个、导线若干。
如图所示电路
步骤：1：将滑片至于最大阻值处，闭合开关。
2：移动滑片，观察电压表示数，直至等于小灯泡的额定电压，记录此时电流表示数I。
3：依据P=UI算出小灯泡额定功率。
方法二：伏阻法。
如下器材：符合实验要求的稳压电源一个（两端电压不变）、电压表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。
电路图：
步骤：第一步：闭合S2，移动滑片P，使电压表的示数为U０。
第二步：断开S2，再闭合S1，保持滑片不动，记下电压表的示数U。
表达式：
方法三：如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。
电路图：
步骤：第一步：闭合S1，移动滑片P，使电流表的示数为。
第二步：断开S1，再闭合S2，保持滑片不动，记下电流表的示数I。
表达式：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
专题11 伏安法和特殊方法测量小灯泡的电功率(解析版)
专题11 伏安法和特殊方法测量小灯泡的电功率测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。
伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。
一、伏安法测量小灯泡的电功率：1.实验原理：P=UI。
2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：3.实验过程和记录表格：连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：U/V I/A P/W 小灯泡的亮度1234. 实验结论：（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实<U额时， P实<P额，用电器不能正常工作。
（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。
（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。
例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V考点透视迷津点拨与点对点讲（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。
（2）正确连接电路后，闭合开关，发现电流表指针不动。
但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。
（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。
（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表。
伏安法测量小灯泡的电功率
了解小灯泡伏安特性曲线及其物理意义
小灯泡伏安特性曲线的绘制
通过实验测量小灯泡在不同电压下的电流值，并将这些点连 接起来绘制成曲线。
物理意义
小灯泡伏安特性曲线反映了小灯泡的电阻随电压变化的规律 。曲线的斜率越大，电阻越大；斜率越小，电阻越小。此外 ，曲线的形状也反映了小灯泡的工作特性。
02
实验器材
注意事项
1. 使用高精度的电压表和电流表，以减小误差。
2. 多次重复测量以减小读数误差。
3. 检查电路连接是否良好，确保接触电阻最小。
讨论实验结果的应用和拓展，加深对电功率概念的理解
应用
通过实验结果，可以得出小灯泡的电功率与电压和电流的关系，加深对电功率概 念的理解。同时，实验结果可以应用于实际生产和生活中，例如用于评估电器设 备的能耗和节能性能等。
小灯泡
01
02
03
额定电压
通常为2.5V、3V、3.5V、 4V等
额定电流
通常为0.3A、0.5A、0.6A 、0.8A等
额定功率
通常为0.75W、1.5W、 2.1W、3.2W等
电源
类型
干电池或学生电源
电压
通常为3V或6V
电流表
量程
通常为0～0.6A或0～3A
精度
通常为±0.05A或±0.1A
每组实验中，都需要记录小灯泡在不同电压下的电流 读数，以及在相同电流下小灯泡的电压读数。
根据实验数据绘制小灯泡的伏安特性曲线
将实验数据整理成表格，包括电压、电流和小灯泡的 功率等数据。
根据实验数据绘制小灯泡的伏安特性曲线，横坐标为 电压，纵坐标为电流。
04
实验结果分析
分析实验数据，计算小灯泡的电功率
实验24 伏安法测小灯泡功率的实验(解析版)
实验二十四、测小灯泡的电功率的实验【实验原理】：P=UI【实验器材】：电源、小灯泡、电压表、电流表、滑动变阻器、开关、导线若干。
【实验电路】：【实验步骤】：①按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；②闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；③调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；④调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；⑤重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；⑥根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)⑦分析数据，整理器材。
【实验结论】：①小灯泡的实际功率越大，小灯泡越亮；②当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；③当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；④当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。
【考点方向】：1、电源的选择：电源电压应高于小灯泡的额定电压。
例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。
2、电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。
3、滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。
4、滑动变阻器的作用：①保护电路；②将小灯泡两端电压调成额定电压。
5、实验多次测量的目的：测量小灯泡在不同电压下的电功率，并进行比较。
伏安法测小灯泡电功率实验报告
、、。
（3）实验步骤：
①按照电路图连接好电路。（开关断开，滑动变阻器滑片移至阻值最大位置）
②调节滑动变阻器的滑片P，保持电阻两端电压不变（U=2V），记下此时的电阻大小和对应的电流。
③换用不同的电阻，重做步骤②.
（4）记录实验数据：
U=2V
电阻R/Ω
电压U/V
电流I/A
第一次
5Ω
2V
第二次
10Ω
2V
②移动滑动变阻器的滑片P到三个不同的位置，使小灯泡两端的电压分别等于额定电压、低于额定电压、大于额定电压时对应的电流，填入表中。
③计算P值。
（二）实验数据记录与处理
小灯泡两端的额定电压U=2.5V次数要求 Nhomakorabea电压U(V)
电流I(A)
灯泡亮暗
功率P/W
额定功率P/W
第1次
灯泡两端电压等于额定电压
第2次
灯泡两端电压低于额定电压
实验报告
姓名：班级：座号：
一、课题：伏安法测量小灯泡的电功率
（一）、设计实验（制定计划）
（1）设计实验电路图（画在右框中）
（2）实验原理：________________________
（3）实验器材：干电池、、_______
、、__、_________等
（4）实验步骤：
①按照电路图连接好电路。（开关断开，滑动变阻器滑片移至阻值最大位置）
开关断开滑动变开关断开滑动变开关断开滑动变阻器滑片移至阻值最大位置阻器滑片移至阻值最大位置阻器滑片移至阻值最大位置移动滑动变阻器的滑片移动滑动变阻器的滑片移动滑动变阻器的滑片pp到三个不同的位置到三个不同的位置到三个不同的位置使小灯泡两端的电压分别等于额定电压使小灯泡两端的电压分别等于额定电压使小灯泡两端的电压分别等于额定电压低于额低于额低于额定电压定电压定电压大于额定电压时对应的电流大于额定电压时对应的电流大于额定电压时对应的电流填入表中
用伏安法测量小灯泡电功率的物理实验报告
用伏安法测量小灯泡电功率的物理实验报告一、实验原理：P=UI用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率.这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法.二、实验器材电源、滑动变阻器、电压表、电流表、小灯泡及灯座、开关、导线若干.三、实验电路图由于需要多次改变灯泡两端的电压和电流，所以要使用滑动变阻器来调节.四、实验步骤1.按没计的电路图连接实物，并设计实验记录表格.2.检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，此时注意观察电压表的示数，当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数.代入P=UI公式算出小灯泡的额定功率.3.调节滑动变阻器，使小灯泡两端的电压为额定电压的1.2倍，观察小灯泡的发光情况，并记下电压表和电流表的示数，代入公式P=UI，算出小灯泡此时的实际功率.4.调节滑动变阻器，使小灯泡两端电压低于额定电压，观察小灯泡的发光情况.并记下电压表和电流表的示数，代入公式P=UI，算出小灯泡此时的实际功率.5.整理实验器材.注意：在进行实验时应注意以下几点：①电源电压应高于小灯泡的额定电压，例如，测定额定电压为2.5 V的小灯泡的电功率时至少要选两节干电池串联作电源. ②电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流.③滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显.④根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光.尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡.⑤开始连接电路时，要使开关断开，闭合开关前，要把滑动变阻器滑片置于最大阻值处.⑥开始实验前，要检查电路并试触，实验结束，要先断开开关，再整理电路。
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告英文回答：Objective:The objective of this experiment is to determine the power and resistance of a small light bulb using the voltage-current (V-I) method.Materials:Small light bulb。
Variable power supply。
Ammeter。
Voltmeter。
Connecting wires。
Multimeter (optional)。
Procedure:1. Connect the circuit as shown in the diagram.2. Set the power supply to zero volts.3. Turn on the power supply and slowly increase the voltage until the light bulb turns on.4. Record the voltage and current using the voltmeter and ammeter.5. Continue increasing the voltage in small increments and recording the corresponding values.6. Plot a graph of voltage versus current.Calculations:1. The power of the light bulb is calculated using the formula:```。
P = V I。
```。
where:P is the power in watts。
V is the voltage in volts。
I is the current in amperes。
测定小灯泡额定功率的实验方法
测定小灯泡额定功率的实验方法
1、“伏安法”测灯的额定功率
实验原理：P=UI。
步骤：
第一步：按照电路图连接实物图。
第二步：闭合开关，移动滑片，使电压表的示数达到灯的额定电压为U0。
记下此时电流表的示数I。
表达式：P= U0I
评价：这种方法是测定小灯泡额定功率的最基本的方法，学生比较容易理解。
2、“安阻法”测灯的额定功率
（利用阻值已知的定值电阻，已知灯的额定电压为U0）
步骤：
第一步：按照电路图连接实物图。
第二步：闭合开关，移动滑片，使电流表A1的示数为I1=U0/R。
记下此时电流表A2的示数I2。
表达式：P= U0 I2
评价：在没有电压表的情况下，可利用阻值已知的定值电阻，因为灯与定值电阻并联，当电流表A1的示数达到U0/R。
时，灯两端的电压恰好达到额定电压，此时就可以利用电流表A2的示数，根据P=UI计算出灯的额定功率。
3、“伏阻法”
（利用阻值已知的定值电阻，已知灯的额定电压为U0）
步骤：
第一步：按照电路图连接实物图。
第二步：闭合开关，移动滑片，使电压表V1的示数为U0。
记下此时电压表V2的示数U2。
表达式：P= （U0·U2）/R
评价：在没有电流表的情况下，可利用阻值已知的定值电阻，因为灯与定值电
阻串联，当电压表V1的示数达到U0时，灯两端的电压恰好达到额定电压，此时就可以利用电压表V2的示数计算出此时电路中的电流值，再根据P=UI就可以计算出灯的额定功率了。
测量小灯泡电功率说
数据测量与记录
调节滑动变阻器
调节滑动变阻器，使小灯泡在不同亮 度下发光，分别记录电流表和电压表 的读数。
数据记录
将实验数据记录在实验报告中，包括 小灯泡的亮度、电流表和电压表的读 数等。
实验结束后的清理工作
断开电路
断开开关，拆解电路，将所有器材归位。
器材整理
整理实验器材，保持整洁，以便下次使用。
结论总结
总结实验结果，得出小灯泡电功 率随电压变化的规律和结论。
实际应用
探讨实验结论在实际生活中的应 用，如节能灯具的设计、电源适
配器的选择等。
05 实验总结与反思
实验收获与体会
01
掌握了测量小灯泡电功 率的基本原理和方法。
02
学会了使用电流表、电 压表、滑动变阻器等实 验器材。
03
了解了小灯泡的伏安特 性曲线，加深了对欧姆 定律的理解。
04 实验数据分析
数据整理与计算
01
02
03
实验数据整理
将实验过程中测得的数据 整理成表格，包括电流、 电压、时间和小灯泡亮度 等数据。
计算小灯泡电功率
根据公式$P = UI$，计算 出小灯泡在不同电压下的 电功率。
绘制图表
将实验数据整理成图表， 如电压-电流图、电压-功 率图等，以便更直观地分 析数据。
04
提高了实验操作技能和 数据处理能力。
实验不足与改进建议
实验过程中，由于操作不熟练， 导致测量数据误差较大，需要 加强实验操作训练。
在实验过程中，没有充分考虑 小灯泡的电阻随温度变化的影 响，导致测量结果不够准确， 需要改进实验方法。
在数据处理过程中，没有采用 更加科学的方法进行误差分析， 需要加强数据处理能力。
测量小灯泡电功率实验的目的和原理方法
伏安法测小灯泡的电功率：一、实验原理：P=UI二、实验电路图三、实验步骤检查电路无误后，闭合开关s，移动滑动变阻器的滑片P，观察电压表的示数。
当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数实验结论U实=U额，P实=P额，正常发光；U实>U额，P实>P额，比正常发光更亮；U实<U额，P实<P额，比正常发光更暗。
四、注意事项（1）连接电路时开关断开，滑动变阻器滑到阻值最大处；(2)使小灯泡的电压高于额定电压时，要注意观察电压表示数的变化，以免电压过高，烧坏小灯泡（3）滑动变阻器作用：保护电路控制灯泡两端电压多次测量的目的是为了测量不同电压下小灯泡的实际功率，五、实验中常见故障故障一：电流表、电压表指针偏转的角度小。
[分析原因]①电压表、电流表量程选择过大；②电源电压不高。
故障二：电压表、电流表指针反向偏转。
[分析原因]两表的“+”“-”接线柱接反了，当电流从“一”接线柱流入时，指针反向偏转，故障三：滑动变阻器的滑片滑动时，电表示数及灯泡亮度无变化。
[分析原因]滑动变阻器连接有误，故障四：滑动变阻器的滑片滑动时，电表示数都不变，灯泡极亮且亮度无变化。
[分析原因]滑动变阻器的连接有误，故障五：刚接好最后一根导线，灯泡立即亮了。
[分析原因]连接电路的过程中，开关没有断开。
故障六：闭合开关后，灯不亮，电流表、电压表都没有示数。
[分析原因]电路中存在开路：①接线柱接触不良；②电路中电源、电流表、开关或变阻器可能损坏；③连接导线可能断开。
（除灯泡外电路某处断开）故障七：闭合开关，灯不亮，电流表几乎没有示数，电压表指针明显偏转。
[分析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良。
考题中常出现的故障主要有：①闭合开关，发现电流表、电压表示数较小，灯泡不亮，接下来应该怎么做？这其实不是电路故障。
因为滑动变阻器这时还处于阻值最大处，所以电路中的电流较小，较小的电流不足以使灯泡发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伏安法测小灯泡的额定电功率的实验是电学中的一个重要实验，下面对该实验剖析如下：例：已知小灯泡的额定电压为3.8V ，电阻为
10Ω，如何测小灯泡的额定电功率。
1、明确实验原理：P=U I
2、正确画出电路图
3、能根据电路图进行实物连接注意：
①连接电路前开关应处于断开状态，滑动变阻器的滑片应处于阻值最大处（滑片远离下接线柱）
②电流表的连接a ：串联b ：电流应“十”进“一”出c ：选择合适的量程，要大于小灯泡的正常工作时的电流，选0~0.6A 量程。
③电压表的连接：a ：并联b ：电流应“十”进“一”出c ：选择合适的量程，应略大于小灯泡的额定电压，选0~15V 量程。
④滑动变阻器的连接注意三点：a.串联b.接线
应一上一下c.最大电阻值应接近小灯泡的阻值，允许通过的电流要大于小灯泡的正常工作电流，以使调节效果明显。
4、判断电路故障：
①若闭合开关后，无论怎样调节滑动变阻器、电压表，电流表示数均不变，且灯泡发光较暗，故障原因是：滑动变阻器接了两下接线柱。
②无论怎样调节滑动变阻器，电压表电流表示数均不变，且灯泡发光较亮，故障原因是：滑动变阻器接在了两上接线柱上。
③闭合开关后，电流表无示数，电压表示数较大，故障原因：小灯泡灯丝断开或小灯泡的两接线柱接触不良。
④闭合开关后，电流表有示数，电压表无示数，
故障原因：小灯泡短路。
5、若电压表的示数为3.0V ，要测小灯泡的额定电功率，滑动变阻器的滑片应怎样移动？
滑片应靠近下接线柱。
6、实验拓展：
该电路还可完成①伏安法测电阻②电阻一定时，探究电流与电压的关系。
7、“伏安法测电阻”和“测小灯泡电功率”两实
验，都要测三组电压值和电流值。
前者是为了多次测量求平均值，减小误差；后者是为了比较灯泡在额定电压下，和实际电压下的明亮程度。
收稿日期：——5
剖析“伏安法测小灯泡额定电功率”实验
曹艳萍，王宏宇
（长治十二中，山西长治
046000）
摘
要：文章通过对伏安法测小灯泡的额定电功率的实验剖析，伏安法则电阻实验，多次测量求平均值，减少了误差测
小灯泡电功率实验，比较了灯泡在额定电压下和实际电压下的明亮程度。
关键词：伏安法测小灯泡；额定电功率；实验中图分类号：G633.7
文献标识码：A
文章编号：1673-2014（2008）-0089-01
2008年4月长治学院学报
Apr.,2008第25卷Journa l of Changz hi Unive rsity
Vol.25
