渡边编码器培训.
编码器免费培训课件
编码器免费培训课件编码器是一种用于将信息从一种形式转换为另一种形式的设备或软件。
它在许多领域都有广泛的应用，如通信、音视频处理、数据存储等。
为了帮助人们更好地理解和应用编码器，许多机构和公司提供了免费的培训课程。
一、编码器的基本概念和原理在开始学习编码器之前，我们需要了解一些基本概念和原理。
编码器的作用是将输入信号转换为特定的编码形式，以便在传输或存储过程中能够更高效地使用带宽或存储空间。
常见的编码形式包括数字信号、压缩信号、加密信号等。
编码器的原理主要涉及信号采样、量化和编码三个步骤。
首先，输入信号会经过采样过程，将连续的模拟信号转换为离散的数字信号。
然后，采样得到的数字信号会经过量化，将连续的信号值离散化为一系列有限的离散值。
最后，量化后的信号会进行编码，将离散的信号值映射为特定的编码形式。
二、免费培训课程的优势和内容免费培训课程为学习者提供了一种便捷和经济的学习方式。
相比于传统的培训机构，免费培训课程通常可以在线上进行，学习者可以根据自己的时间和节奏进行学习。
此外，免费培训课程通常由行业内的专业人士或公司提供，内容丰富且与实际应用密切相关。
免费培训课程的内容主要包括编码器的基本原理、常见的编码算法和应用案例等。
学习者可以通过视频、文档、实例等多种形式进行学习，以便更好地理解和掌握编码器的相关知识和技能。
此外，一些免费培训课程还提供了实践环节，学习者可以通过实际操作来加深对编码器的理解和应用。
三、如何选择适合自己的免费培训课程在选择免费培训课程时，我们可以从以下几个方面进行考虑。
首先，我们需要了解培训课程的提供者和背景。
选择由知名机构或公司提供的课程可以保证教学质量和内容的可靠性。
其次，我们可以关注课程的内容和学习方式。
选择内容丰富、形式多样的课程可以更好地满足个人的学习需求。
最后，我们可以通过查阅评价和推荐来了解其他学习者对该课程的评价和反馈，以便做出更好的选择。
四、免费培训课程的应用前景和发展趋势随着信息技术的迅速发展，编码器在各个领域的应用也越来越广泛。
渡边编码器安全操作及保养规程

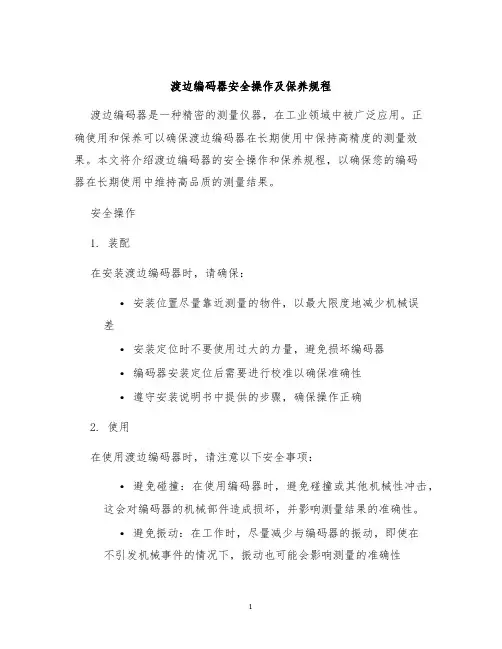

渡边编码器安全操作及保养规程渡边编码器是一种精密的测量仪器，在工业领域中被广泛应用。
正确使用和保养可以确保渡边编码器在长期使用中保持高精度的测量效果。
本文将介绍渡边编码器的安全操作和保养规程，以确保您的编码器在长期使用中维持高品质的测量结果。
安全操作1. 装配在安装渡边编码器时，请确保：•安装位置尽量靠近测量的物件，以最大限度地减少机械误差•安装定位时不要使用过大的力量，避免损坏编码器•编码器安装定位后需要进行校准以确保准确性•遵守安装说明书中提供的步骤，确保操作正确2. 使用在使用渡边编码器时，请注意以下安全事项：•避免碰撞：在使用编码器时，避免碰撞或其他机械性冲击，这会对编码器的机械部件造成损坏，并影响测量结果的准确性。
•避免振动：在工作时，尽量减少与编码器的振动，即使在不引发机械事件的情况下，振动也可能会影响测量的准确性•避免过载：避免连接到超过承受级别负载的活动部件，这会损坏编码器•避免环境影响：渡边编码器不适用于强磁场等环境中使用。
3. 维护在维护渡边编码器时，请注意以下事项：•清洁：渡边编码器应定期进行清洁，通常可以使用无菌纸巾或棉棒擦拭掉外表灰尘，但请勿使用重金属研磨剂或溶剂。
清洗时应避免缠绕在指针或旋钮上的绳带。
•维修：请勿自行拆装渡边编码器，如遇到问题，请向专业人士咨询。
•存储：未使用的渡边编码器应安全存储。
储存时请避免过度振动、碰撞或暴露在环境湿度超过80%区域。
保养规程1. 系统震动维护通过有效的系统维护可以有效的缓解震动带来的影响来减小误差。
•在主轴与机身之间增加夹层，增加刚度，以减少热变形•加强加工机器的基础，使用承重墙等措施，以减少外部的振动•确认机械零部件的松动状态，使用专业设备检测各个零部件。
2. 系统零点校验渡边编码器的测量准确性依赖于零点、基准线等系统的准确度。
•定期清除编码器系统内的灰尘和脱落物，注意不要碰触表面并避免使用有擦伤的工具。
•保证机台和操作系统的准确性•不要在18℃以下的室温或80%以上的湿度环境中使用3. 渡边编码器的校准和评估定期对渡边编码器进行校准和评估，可以保证测量结果的准确性。
编码器维修技术实训报告

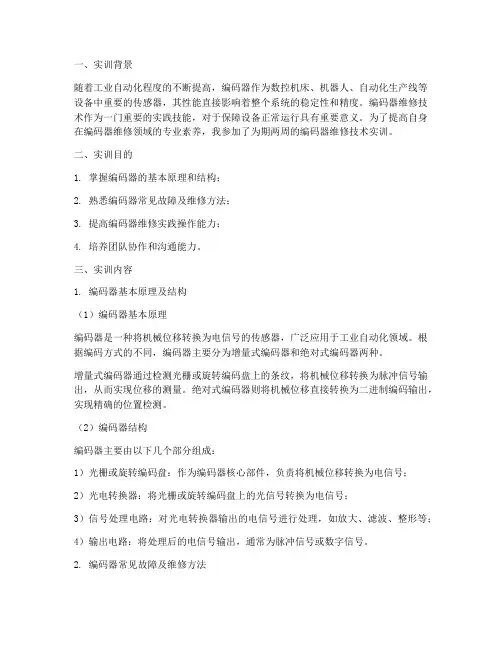

一、实训背景随着工业自动化程度的不断提高，编码器作为数控机床、机器人、自动化生产线等设备中重要的传感器，其性能直接影响着整个系统的稳定性和精度。
编码器维修技术作为一门重要的实践技能，对于保障设备正常运行具有重要意义。
为了提高自身在编码器维修领域的专业素养，我参加了为期两周的编码器维修技术实训。
二、实训目的1. 掌握编码器的基本原理和结构；2. 熟悉编码器常见故障及维修方法；3. 提高编码器维修实践操作能力；4. 培养团队协作和沟通能力。
三、实训内容1. 编码器基本原理及结构（1）编码器基本原理编码器是一种将机械位移转换为电信号的传感器，广泛应用于工业自动化领域。
根据编码方式的不同，编码器主要分为增量式编码器和绝对式编码器两种。
增量式编码器通过检测光栅或旋转编码盘上的条纹，将机械位移转换为脉冲信号输出，从而实现位移的测量。
绝对式编码器则将机械位移直接转换为二进制编码输出，实现精确的位置检测。
（2）编码器结构编码器主要由以下几个部分组成：1）光栅或旋转编码盘：作为编码器核心部件，负责将机械位移转换为电信号；2）光电转换器：将光栅或旋转编码盘上的光信号转换为电信号；3）信号处理电路：对光电转换器输出的电信号进行处理，如放大、滤波、整形等；4）输出电路：将处理后的电信号输出，通常为脉冲信号或数字信号。
2. 编码器常见故障及维修方法（1）编码器常见故障1）输出信号不稳定；2）脉冲频率过低或过高；3）脉冲信号丢失；4）编码器过热；5）编码器损坏。
（2）维修方法1）检查电源电压和接地是否正常；2）检查编码器安装是否牢固；3）检查光栅或旋转编码盘是否有损伤；4）检查光电转换器是否损坏；5）检查信号处理电路和输出电路是否正常。
3. 编码器维修实践操作（1）拆解编码器首先，将编码器从设备上拆卸下来，然后使用螺丝刀等工具将编码器外壳拆开，取出内部部件。
（2）检查故障部位根据故障现象，对编码器内部部件进行检查，如光栅、光电转换器、信号处理电路和输出电路等。
编码器培训教程
后LS（原点）
A
0mm点
脉冲数 524970 测量位置 1700mm
脉冲数x 模厚y
当运动到任意点A位置时，y=x/k 即是当前模厚(mm)。注：k数值2500－2机为307
12
3、程序摘要
原点设置
后退限
后退限位置 每mm脉冲数 脉冲数预设值
13
计数器读写 计数允许
将预设值写入 高速计数器
读取当前值
9
顶出机械值
每mm脉 冲数 顶出位置 mm
10
B、模厚调整（增量式编码器＋高速计数器）
1，编码器参数及接线图
型号：SL-013-360A 电源电压：24V
ØB A20
ØA A18
24V+ B19
分辨率：360
最大应答频率：0-200KHz
SL 24V-
最大转速：6000r/min
A-
输出：集电极开路NPN型
QX40
X468 X469
7
2，基本原理：
1，该编码器为10位编码，可以输出0-2¹º（即0-1024）任一位置编码，例如当编码器机械位 置在512，则输出二进制码10 0000 0000，PLC点x469-x460与之对应。这样PLC读取输入点即 可以得知出当前机械位置。 2，设计思路： 假设押出长度最大200mm，由于该编码器为单圈编码器，最大转一圈，即可知每毫米转动 1024/200=5.12格，假如原点是0点（注：原点只是计算0参考点，未必是编码器机械0点，可 以是任意点），那么当转到x469-x460为10 0000 0000时，即可换算出走了100mm。 3，实际程序设计：
由于A、B两相相差90度，可通过比 较A相在前还是B相在前，以判别编码器 的正转与反转，通过零位脉冲，可获得 编码器的零位参考位。
编码器培训课件
编码器培训课件编码器培训课件：解锁编程世界的大门编码器培训课件是现代教育领域中的一项重要资源，它为学生和专业人士提供了学习编程的机会。
编码器是现代技术世界中不可或缺的一部分，掌握编码技能已经成为了许多行业的基本要求。
本文将探讨编码器培训课件的重要性以及它如何帮助我们解锁编程世界的大门。
首先，编码器培训课件提供了系统化的学习路径。
编程是一门需要逻辑思维和实践操作的技能，对于初学者来说，往往会感到困惑和无从下手。
编码器培训课件通过精心设计的课程结构和教学内容，帮助学习者逐步了解编程的基本概念和原理，并通过实践项目来巩固所学知识。
这种系统化的学习路径有助于学习者建立起对编程的整体认识，提高学习效果。
其次，编码器培训课件提供了丰富的学习资源。
编程是一门实践性强的学科，学习者需要通过编写代码来巩固所学知识。
编码器培训课件通常会提供大量的编程练习题和实践项目，帮助学习者在实际操作中掌握编程技巧。
此外，课件还可能包含视频教程、代码示例、参考文档等丰富的学习资源，供学习者自主学习和进一步探索。
第三，编码器培训课件提供了互动和合作学习的机会。
编程往往是一个团队合作的过程，学习者需要与他人共同解决问题、交流思路。
编码器培训课件通常会提供在线学习平台或社区，学习者可以在这里与其他学习者进行交流和讨论。
通过互动和合作学习，学习者可以相互启发，共同进步。
最后，编码器培训课件帮助学习者开拓职业发展的道路。
如今，编程技能已经成为许多行业的必备技能，掌握编程技能可以为个人职业发展提供更多机会。
通过编码器培训课件的学习，学习者可以掌握编程的基本技能，并在实践中不断提升自己。
这将为他们在软件开发、数据分析、人工智能等领域找到更好的工作机会。
总结起来，编码器培训课件是学习编程的重要资源，它提供了系统化的学习路径、丰富的学习资源、互动和合作学习的机会，帮助学习者解锁编程世界的大门。
通过学习编程，我们可以掌握一门有用的技能，提升自己的竞争力，并为未来的职业发展打下坚实的基础。
编码器培训教程
编码器培训教程编码器作为工业领域中不可或缺的设备，其多种应用领域和丰富的使用操作，使得编码器培训逐渐成为企业和个人必备的技能和知识。
那么，如何进行编码器的学习和培训呢？一、编码器基础知识编码器是工业自动化中常见的一种传感器，可用于位置、转速、角度等测量，以及转换为数字信号传送给控制系统。
基础的编码器类型有光栅式、磁栅式、全角度、增量式等，通过不同的检测方式实现转速、位置等参数的测量。
因此，学习编码器必须掌握基础知识，包括传感器类型、信号处理、精度、分辨率等方面的知识。
二、编码器安装和调试技术编码器在安装和调试方面是需要一定的技能的。
通常编码器的安装应注意防震、防水、位置正确等方面，同时调试过程中也应注意电气和力学等部分的调整。
编码器的安装和调试技能需要在实践中逐步积累，因此实践是个好方法，可以借助培训课程中的模拟训练场地或教材来提供实践机会。
三、编码器维护和保养编码器在运行过程中，需要定期检查、保养维护，保证其测量精度和稳定性。
如对基准面、轴心线等进行清洁和校准，对励磁电流、输出信号等正确调试和检测，以及日常保养和预防性维护等。
维护和保养是非常重要的，为了避免维护错误导致的机器故障或生产事故发生，培训中应加强相关的课程和实操环节。
四、编码器在生产制造环节中的应用编码器的应用涉及多个领域，包括工程机械、物流设备、生产装备等，培训的应用也应结合不同的领域进行深入探讨，从整体认识上完善学习。
对于不同应用领域，编码器的安装、调试、校准等方面的要求也不尽相同，因此应学习相关领域的业务知识，注重编码器在整个系统中的作用和配合。
五、实践操作和案例分析编码器培训的最终目的是增加使用者的实践能力和技能水平，在学习过程中，最好能参加真实场景下的培训和实践操作，锻炼实际水平和应急能力。
同时也应加强案例分析，注重实际应用中应对实际问题的思考，增加实践能力和试错经验。
总之，编码器培训是一个系统学习和不断实践的过程，培训内容和形式多样，因此我们要根据自身需求选择适合自己的培训方式。
1.编码器培训课件资料.doc
编码器1、 概论：一种适用于微小电流回路、给出有规律的方波信号（脉冲信号）的电子原器件。
它需要连接计数器、PLC （cpu ）、计算机等的IC 模块读取信号才能实现所需功能。
2、 性能 ①输出信号：A.B 两相联接，以每旋转360度提供多少的通断周期（T ）,可通过比较A 相在前（正向A 先通）还是B 相在前（反向B 先通）。
输出波形轴回转方向I忙 通bkr匸顺附针方向a I I C. W I—rl-H rl-1111od1 11断 通 断 通C. C. WA 、周期T 二T1+T2+T3+T4总时间和，称之为一个周期。
B 、 分辨率（分解能力）P=T*?周期二360度。
C 、 半波为一个周期（脉冲）二个定位。
I ）、全波为一个周期（脉冲）一个定位。
E 、位相差：轴以360。
/S 秒（1秒等于1000毫秒）的匀速度转动测定。
输出A 端子和B 端子的相位方波信号时差（详见图3）,读取“、T2、心、心的数值称之为位相差。
F 、滑动噪声（客户称为）：行业内又称之为杂讯（多出来的错误信号、客户整机误读取为标准信号），通常是指电刷工作在波动盘（信号盘）工作面五金和塑胶搭接处不平整所产生的跳跃时间。
电刷工作在波 动盘工作面五金面上有绝缘异物、电刷工作在波动盘工作面塑胶面上有导电异物产生跳跃的时间（祥见 图4）。
G 、绝缘阻抗：在端子和轴间施加电压250V DCo 100MQ 以内。
II 、耐电压：在端子和安装板间施加AC300V 电压1分钟，不得有绝缘破坏。
I 、 振荡（边缘接触）：编码从断（OFF ）-通（0\）或0N —0FF 时，输出1・5V 〜3. 5V 的通过时间应符合规定。
T« T2 T-3 T4C. W Direction图3o—断1 0通—断1通tl, t3 W5msJ、额定电压：DC 5VK、最大额定电流（阻抗负载）：最大lOmAoL、端子间接触阻抗:1Q以下M、开关动作力：在轴端，沿轴向施加的按压力。
最完整的编码器培训教程
光电编码器培训教程
混合式旋转编码器的特点：
具备绝对编码器的旋转角度编码的唯 一性与增量编码器的应用灵活性
光电编码器培训教程
SEW 编码器的规格选择
光电编码器培训教程
常规编码器参数说明
光电编码器培训教程
Resolver（分解器、模拟式）
Schematic diagram and equivalent circuit diagram of the resolver
编码器
4 绝对式测量（ABS）
（1）信号性质
输出n位二进制编码，每一 个编码对应唯一的角度。
0000
0 22.5 45 337.5
0001 0010 1111
编码器
（2）接触式绝对码盘
4个电刷
导电为“1”，非导电为“0”
4位二进制码盘 最小分辨角
＝360°／2n
当n＝4，＝360°／24＝22.5°
Connection of HTL encoder ES1C, ES2C or EV1C to MOVIDRIVE If you are using an HTL encoder ES1C, ES2C or EV1C, you must not connect the negated channels A(K1), B(K2) and C(K0) to MOVIDRIVE 连接HTL信号编码器
Connect the shield to the electronics shield clamp of the inverter
在变换器的电路板上用线卡连接
Connect the shield to the PG fitting of the encoder 编码器用屏蔽的PG接口连接
2024年编码器培训教程(多应用)
编码器培训教程(多应用)编码器培训教程引言：编码器是现代电子设备中不可或缺的组件之一，它将原始信号转换为数字信号，以便于传输和处理。
为了更好地理解和应用编码器，本教程将详细介绍编码器的基本原理、分类、工作方式以及应用场景。
第一部分：编码器的基本原理编码器是一种将原始信号转换为数字信号的装置。
它通过对信号进行采样、量化和编码，将模拟信号转换为数字信号。
编码器的基本原理可以概括为三个步骤：采样、量化和编码。
1.采样：采样是将连续的信号转换为离散的信号。
采样过程中，编码器按照一定的采样频率对信号进行采样，将连续的信号转换为一系列离散的点。
2.量化：量化是将连续的信号值转换为离散的信号值。
量化过程中，编码器将采样得到的信号值按照一定的量化级别进行量化，将连续的信号值转换为离散的信号值。
3.编码：编码是将量化后的信号值转换为数字信号。
编码过程中，编码器将量化后的信号值按照一定的编码规则进行编码，将离散的信号值转换为数字信号。
第二部分：编码器的分类根据编码器的编码方式，编码器可以分为两种类型：增量式编码器和绝对式编码器。
1.增量式编码器：增量式编码器输出的是脉冲信号，它通过计算脉冲的数量和方向来确定位置信息。
增量式编码器具有结构简单、成本低廉的优点，但它的缺点是存在累积误差，且在断电后无法确定位置信息。
2.绝对式编码器：绝对式编码器输出的是数字信号，它通过编码器内部的码盘来确定位置信息。
绝对式编码器具有高精度、无累积误差的优点，但它的缺点是成本较高，且在高速运动时输出信号可能会出现延迟。
第三部分：编码器的工作方式编码器的工作方式可以分为两种：接触式和非接触式。
1.接触式编码器：接触式编码器通过机械接触来实现信号的传递。
接触式编码器具有结构简单、可靠性高的优点，但它的缺点是存在磨损和寿命问题。
2.非接触式编码器：非接触式编码器通过电磁感应、光电效应等方式来实现信号的传递。
非接触式编码器具有无磨损、寿命长的优点，但它的缺点是成本较高，且对环境要求较高。
编码器详细介绍与编程指导
编码器详细介绍与编程指导编码器是一种用于将模拟信号转换为数字信号的设备或电路。
它常用于将音频信号、视频信号或其他模拟信号转换为数字数据，以便能够进行数字处理、传输或存储。
在本文中，将详细介绍编码器的工作原理、不同类型的编码器以及编程指导。
一、编码器的工作原理编码器的工作原理基于编码技术，通过一定的编码方法将模拟信号转换为数字信号。
其基本原理是将连续的模拟信号离散化，然后将每个离散化的样本量化为数字形式，再将这些数字信号编码为二进制码。
编码器的工作流程如下：1.采样：将连续的模拟信号按照一定的时间间隔进行采样，得到一系列离散化的样本。
2.量化：将每个采样值映射到一组有限数量的离散码值中，将连续的模拟信号离散化为一系列的离散级别。
3.编码：将量化后的离散信号通过其中一种编码方式转换为二进制码。
常用的编码方式有脉冲编码调制（PCM）和差分编码调制（DMC）等。
4.传输或存储：将编码后得到的数字信号传输给解码器或存储起来。
二、常见的编码器类型1. 音频编码器：将音频信号编码为数字信号。
常用的音频编码器有MPEG-Audio系列（如MP3、AAC）、FLAC、ALAC等。
2.视频编码器：将视频信号编码为数字信号。
常用的视频编码器有H.264、H.265、VP9等。
3.图像编码器：将图像信号编码为数字信号。
常用的图像编码器有JPEG、PNG、GIF等。
4. 数据编码器：将数据信号编码为数字信号。
常用的数据编码器有ASCII码、Unicode、二进制编码等。
三、编码器的编程指导编码器的编程需要掌握编码技术以及相应的编程语言知识。
以下是编程编码器时的一些指导：1.确定编码方式：根据所需的信号类型和应用场景选择合适的编码方式。
2. 学习编程语言：选择一种常用的编程语言（如C、C++、Python），并学习其相关知识。
3. 了解编码库或API：熟悉使用各种编码库或API来实现编码功能。
例如，对于音频编码器，可以使用FFmpeg或LAME等库来实现。
编码器培训教材PPT课件
杂讯、寿命之关键性能；
C、转动轴（滑动柄）：其起着旋转或滑动的运动作用，脉冲规
律的变化依靠它转动规律的角度（滑动规律的行程）而获得均匀
的递增或递减脉冲和手感；
D、引出端：俗称端子，一般为刷子或信号五金片零件，其为产
品输出连接至客户电路板上；一般为铜料镀银；本零件的好坏直
接影响上锡性之指标；
Ｅ、定位片：此为产生触感手感的至关性零件；
2
编码器产品基础知识培训
3、电路：
Terminal A A端子
0.01μF
10KΩ 10KΩ
DC 5V
Encoder 编码器
10KΩ 10KΩ
Terminal B B端子
0.01μF
Terminal C C端子
3
编码器产品基础知识培训
4、分类（按结构）： 机械式编码器、光电式编码器 A、机械式编码器：通过信号配合零件的规律转动（或移动）形 成触点接触而产生规律脉冲的编码产品，其寿命有较大的局限性； B、光电式编码器：通过光源耦合，形成的无触点接触而产规律 脉冲的编码产品，其寿命极长；
6、性能指标：
电气性能：
A、相位差
B、脉冲数 C、定位数（全波＼半波） D、杂讯
E、接触阻抗 F、额定负载 G、跳动（振荡）
H、耐电压
I、绝缘阻抗
机械性能：
A、旋转力矩（定位脱出力 ） B、开关按压力
C、轴向推拉强度
D、螺纹紧固强度
E、摇摆度（轴向及径向）
Ｆ、开关按压行程
可靠性性能：
A、旋转寿命 B、 开关寿命
20
20 0.2t±0.1t
15
30 0.25t±0.1t
20
20 0.2t±0.1t
渡边编码器安装与使用注意事项
渡边编码器安装与使用注意事项一.安装键槽连接型安装方法：1.用砂布和锉刀修去电机轴和键上的毛刺，铁锈和油漆残物。
2.用编码器轻轻试套电机轴，看看配合是否合适，如电机轴或键过大，应用砂布修小，以保证编码器能轻轻推入电机主轴。
3.取下编码器，将弹性连接板用螺钉固定在编码器上。
4.将编码器轻轻推入电机主轴。
5.用螺钉将弹性连接板与电机或机组连接。
螺钉式锁定环型安装方法:1.用砂布和锉刀修去电机轴和键上的毛刺，铁锈和油漆残物。
2.用编码器轻轻试套电机轴，看看配合是否适合，如电机轴或键过大，应用砂布修小，以保证编码器能轻轻推入电机主轴。
3.取下编码器，将弹性连接板和锁定环用螺钉固定在编码器上。
4.将编码器轻轻推入电机主轴。
5.将锁定环上的二个连接螺钉和三个锁定螺钉拧紧。
6.用螺钉将弹性连接板与电机或机组连接。
固定杆型安装方法:1.用砂布和锉刀修去电机轴和键上的毛刺，铁锈和油漆残物。
2.用编码器轻轻试套电机轴，看看配合是否合适，如电机轴或键过大，应用砂布修小，以保证编码器能轻轻推入电机主轴。
3.取下编码器，将固定杆旋入电机座，并检查固定杆是否与电机轴平行(如有较大误差应于以校正)。
4.将编码器轻轻推入电机主轴。
5.用螺钉将弹性连接板与编码器连接。
6.两边的固定杆安装方法相同。
弹性式锁定环型安装方法:1.用砂布和锉刀修去电机轴和键上的毛刺，铁锈和油漆残物。
2.用编码器轻轻试套电机轴，看看配合是否适合，如电机轴或键过大，应用砂布修小，以保证编码器能轻轻推入电机主轴。
3.取下编码器，将弹性连接板和锁定环用螺钉固定在编码器上。
4.将编码器轻轻推入电机主轴。
5.用锁定环上的二个连接螺钉将编码器锁定在主轴。
6.用螺钉将弹性连接板与电机或机组连接。
过渡轴型安装方法:1.用砂布和锉刀修去电机轴上的毛刺，铁锈和油漆残物。
2.用过渡轴轻轻试套电机轴，看看配合是否合适，如电机轴过大，应用砂布修小，以保证过渡轴能轻轻推入电机主轴。
渡边编码器培训.
13
2.安川变频器速度卡安装
14
3. 安川变频器速度卡管脚意义
15
4.渡边编码器双绞电缆线的线色： （红、红黑）一组，（蓝、蓝黑）一组，（绿、绿黑）一组 采用花线方式用于区分每组双绞线。
16
5.渡边编码器与安川变频器PG-B2卡接线举例
17
十一、HLE编码器图纸
18
19
十二、编码器的输出
渡边编码器与安川变频器pgb2卡接线举例18十一hle编码器图纸1920十二编码器的输出编码器的输出波形rfoc型ly型信号a信号a信号a信号b信号b信号b信号z1pr信号z信号z信号相位误差范围
渡边编码器培训
制做单位：港迪电气电控技术中心 制做人：龚恒 审核：郭普立
1
制做时间：2010.4.1
目录
造业、港口机械、起重机械、电机、数控、印刷包装机械等行业。 渡边编码器是我公司常选用的编码器之一。
8
八．编码器型号
结构 形式 HLE 轴径 45 特征 P 防护 分解度(P/R) 电源电压 (DC) 300 L 8-18V 信号数 1A 输出形式 R 电压输出 OC 集电极 开路 F 互补输出 LY 长线驱 动 接口形式 A 直插座
7
七．上海渡边电子有限公司
上海渡边电子有限公司（简称渡边电子）,经济性质为外商独资 (英文全称：ShanghБайду номын сангаасi Watanabe Electronic Co., Ltd.)，是日本国株式会 社渡边制作所在中国投资的子公司。该公司专业生产的各类光电式、接
触式旋转编码器，是光机电三位一体高新科技产品。广泛应用于电梯制
2. 增量脉冲编码器 它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
渡边编码器
广州市恺嘉自动化设备有限公司经销批发的渡边编码器(WATANABE)、宜科编码器(ELCO)、内密控编码器(NEMICON)、欧姆龙编码器(OMRON)、宜科编码器（ELCO）、倍加福编码器(P+F)畅销消费者市场，在消费者当中享有较高的地位，。
公司公司与多家零售商和代理商建立了长期稳定的合作关系实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。
经销的渡边编码器(NEMICON)、宜科编码器(ELCO)、内密控编码器(NEMICON)、欧姆龙编码器(OMRON)品种齐全、原装正品、价格合理。
广州恺嘉欢迎广大客户来电、来函咨询洽谈！内密控编码器(NEMICON)OSS:OSS-006-2，OSS-006-2HC, OSS-006-2C, OSS-01-2C, OSS-02-2HC, OSS-03-2HC, OSS-036-2HC, OSS-04-2HC, OSS-04-2HC, OSS-05-2HC, OSS-05-2HC, OSS-05-2C,内密控编码器(NEMICON)OVW2：OVW2-01-2MHT, OVW2-01-2MHC, OVW2-01-2MD, OVW2-02-2MHT, OVW2-03-2MHT, OVW2-036-2MHC，OVW2-036-2MHCP, OVW2-05-2MHT, OVW2-05-2MHC，OVW2-06-2MC, OVW2-15-2MHT内密控编码器(NEMICON)HES:HES-01-2MHC-800,HES-036-2MHT-800,HES-036-2MHC,HES-06-2MHC, HES-10-2MHC,HES-05-2M,HES-2048-2MD,HES-25-2MD内密控编码器(NEMICON)NOC:NOC-S500-2HC-200，NOC-S1000-2HC-200，NOC-S500-2MHT-200，NOC-S1000-2MHT-200,NOC-S2000-2MHT,NOC-S2000-2MHC,NOC-S2500-2MHT,NOC-SP10000-2MD渡边编码器(WATANABE)HLE：HLE45-600L-3F.AC, HLE45-300L-3F.AC，HLE45-512L-3F.AC，HLE45-1000L-3F.AC，HLE45-1024L-3F.AC，HLE45-2000L-3F.AC，HLE45-2048L-3F.AC,宜科编码器(ELCO)EB:EB38F8-H6PR-2000,EB38B6-P4PR-2000,EB38A6-P4PR-2000,EB50B8-P4AR-2000, EB58C10-H6PR-5000, EB58B10-H6PR-5000,EB58P15R-P4AR-2000,光洋编码器(KOYO)TRD：TRD-J100-RZ,TRD-K1024-YPS欧姆龙编码器E6B2：E6B2-CWZ6C-100,E6B2-CWZ6C-360,E6B2-CWZ6C-600,E6B2-CWZ6C-1000，E6B2-CWZ6C-1024，E6B2-CWZ6C-2000，。
编码器实训报告
随着现代自动化技术的飞速发展，编码器作为工业自动化控制系统中不可或缺的传感器之一，其应用越来越广泛。
为了提高学生对编码器原理及其在实际应用中的操作技能，我们开展了编码器实训课程。
本次实训旨在让学生深入了解编码器的种类、工作原理、安装调试及维护保养等方面知识，提高学生的动手能力和实际操作技能。
二、实训目的1. 理解编码器的种类、工作原理和应用领域。
2. 掌握编码器的安装、调试和维护保养方法。
3. 提高学生在工业自动化控制系统中的实际操作能力。
4. 培养学生的团队协作精神和创新意识。
三、实训内容1. 编码器种类及工作原理（1）光电编码器：利用光电效应将旋转运动转换为电信号，分为增量式和绝对式两种。
（2）磁编码器：利用磁感应原理将旋转运动转换为电信号，分为旋转磁编码器和直线磁编码器。
（3）磁栅编码器：利用磁栅原理将旋转运动转换为电信号。
2. 编码器的安装与调试（1）安装：根据设备要求，选择合适的编码器型号，安装编码器与电机或旋转轴的连接。
（2）调试：检查编码器接线是否正确，调整编码器与电机的相对位置，确保编码器输出信号稳定。
3. 编码器的维护保养（1）定期检查编码器外观，确保无损坏。
（2）定期清洁编码器表面，防止灰尘、油污等影响编码器性能。
（3）定期检查编码器接线，确保接触良好。
1. 理论学习：教师讲解编码器种类、工作原理、安装调试及维护保养等相关知识。
2. 实操练习：学生分组进行编码器安装、调试及维护保养等实操练习。
3. 案例分析：针对实际应用案例，分析编码器在工业自动化控制系统中的作用及注意事项。
4. 总结与反思：各小组分享实训心得，总结实训过程中遇到的问题及解决方法。
五、实训成果1. 学生掌握了编码器的种类、工作原理和应用领域。
2. 学生能够独立完成编码器的安装、调试及维护保养。
3. 学生提高了在实际应用中的操作技能和团队协作能力。
4. 学生培养了创新意识和解决问题的能力。
六、实训体会通过本次编码器实训，我深刻认识到编码器在工业自动化控制系统中的重要性。
编码器培训教程
编码器培训教程编码器是一种将模拟信号转换为数字信号的设备。
随着数字化时代的到来，编码器已成为现代工业生产中不可或缺的组成部分。
因此，编码器培训教程已成为企业中必不可少的一部分，以支持运营和维护先进的自动化系统。
编码器培训教程的意义在于将这一技术介绍给员工，并帮助他们掌握如何有效地应用这一技术以提高生产效率和品质。
本文将探讨编码器培训教程的重要性以及如何进行有意义的编码器培训。
首先，编码器培训教程对于企业来说至关重要。
随着数字化技术的不断发展和应用，越来越多的企业需要使用编码器来监测生产流程和产品质量。
这就需要在企业内部培训员工，让他们掌握编码器的基本原理和应用方法。
如果没有得到适当的培训，员工可能无法正确操作编码器，这会导致不良的生产结果和安全问题。
其次，编码器培训教程是提高生产效率和品质的关键。
编码器可以实时监测、测量和记录许多生产过程的参数，包括温度、速度、压力等，并将数据通过数字信号传输到控制系统。
这有助于及时发现和解决生产问题，提高生产效率和品质。
如果员工掌握了如何正确地操作编码器，他们可以更好地利用这些数据来提高生产效率。
如何进行有意义的编码器培训呢？以下是一些关键步骤：第一步，确定目标受众，以确保培训内容能够适应他们的技能水平和背景知识。
培训材料应根据受众的职位、技能、需求和经验进行分类和设计。
第二步，设计培训内容，培训内容应涵盖以下方面：编码器原理、类型和应用；编码器的工作原理和安装；如何操作并正确使用编码器；编码器的维护和故障排除。
第三步，为培训设置目标，根据需求和目标指定必要的编码器培训内容。
这可以帮助员工掌握他们必须掌握的内容，同时避免一些过于深入的细节内容。
第四步，为培训制定计划和课程时间表，以确保培训进程高效顺畅。
课程时间表应详细说明所有培训内容的日期和时间，以便学员和教员可以准确掌握培训进度。
第五步，使用各种实用工具和方法，使培训进程更加生动有趣。
这些工具可以包括实践案例、练习、模拟器和视频演示等。
步进电机编码器实训报告
一、实训目的本次实训旨在通过实际操作，让学生了解步进电机的工作原理、编码器的应用以及步进电机与编码器结合在控制系统中的应用。
通过实训，使学生掌握步进电机的驱动方式、编码器的安装与调试方法，以及如何利用步进电机编码器实现精确的位置控制。
二、实训内容1. 步进电机的基本原理步进电机是一种将电脉冲信号转换为角位移的电动机，每输入一个脉冲信号，电机转动一个固定的角度，即步距角。
步进电机的特点是无刷、结构简单、响应快、控制精度高。
2. 编码器的工作原理编码器是一种将机械角度位移转换为电信号的装置。
常见的编码器有增量式编码器和绝对式编码器。
增量式编码器输出脉冲信号，脉冲的数量代表位移量；绝对式编码器输出数字信号，可以直接读出当前位置。
3. 步进电机与编码器的结合步进电机与编码器结合使用，可以实现闭环控制，提高控制精度。
当步进电机运行到预定位置时，编码器会反馈当前位置信号给控制系统，控制系统根据反馈信号与目标位置的比较，调整步进电机的运行，确保电机精确到达预定位置。
4. 实训步骤（1）安装步进电机与编码器，连接电源与驱动器。
（2）编写控制程序，实现步进电机的启动、停止、正反转、速度调节等功能。
（3）调试程序，使步进电机按照预定轨迹运行。
（4）测试编码器的反馈信号，确保其正常工作。
三、实训过程1. 安装与接线首先，将步进电机与编码器安装到试验平台上，确保安装牢固。
接着，将电源、驱动器、步进电机、编码器等设备连接起来，注意接线的正确性。
2. 编写控制程序使用PLC编程软件编写控制程序，实现步进电机的启动、停止、正反转、速度调节等功能。
在程序中，设置步进电机的脉冲频率、步距角等参数。
3. 调试程序启动PLC，运行控制程序。
观察步进电机的运行状态，调整程序参数，使电机按照预定轨迹运行。
4. 测试编码器使用示波器等仪器测试编码器的反馈信号，确保其正常工作。
观察反馈信号的频率、相位等参数，与理论计算值进行比较，验证编码器的准确性。
最完整的编码器培训教程(2024)
03
编码器安装与调试技 巧
2024/1/29
13
安装前准备工作及注意事项
确认编码器型号和规格
根据实际需求选择合适的编码器型号 和规格，确保编码器能够满足应用要 求。
检查编码器外观
检查编码器外观是否完好，有无损坏 或变形，确保编码器能够正常工作。
2024/1/29
准备安装工具和材料
准备好安装编码器所需的工具和材料 ，如螺丝刀、扳手、电缆等。
2024/1/29
旋转不灵活或卡滞
可能是由于轴承磨损、内 部齿轮损坏、杂质侵入等 原因导致。
无输出信号
可能是由于连接线断路、 编码器损坏、供电故障等 原因导致。
19
故障排除方法和步骤
对于输出信号不稳定的问题，首先检查供电电压是否稳定，然后检查连接线是否松 动或损坏，最后考虑更换编码器。
对于旋转不灵活或卡滞的问题，首先清理编码器内部的杂质，然后检查轴承和齿轮 是否磨损严重，如有需要则更换相应部件。
确认安装位置
根据编码器使用说明和应用需求，确 认编码器的安装位置，确保安装位置 符合要求。
14
安装步骤详解
01
02
03
04
固定编码器底座
将编码器底座固定在预定位置 上，确保底座安装牢固、稳定
。
连接电缆
将编码器的电缆连接到相应的 接口上，确保连接正确、牢固
。
调整编码器位置
调整编码器的位置，使其与被 测物体保持合适的距离和角度
提供更高的音质和更低的文件大 小，支持多声道音频编码。
6
常见类型及其特点
H.264编码器
采用先进的视频压缩技术，具有高压缩比、低延迟等优点。
HEVC编码器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
三、编码器的优点 1. 信息化 2. 柔性化 3. 多功能化
4. 经济化
4
四、编码器的分类 1. 绝对脉冲编码器 由码ቤተ መጻሕፍቲ ባይዱ的机械位置决定的，它不受停电、干扰的影响。
2. 增量脉冲编码器 它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
5
塔吊
五、编码器的主要应用场合 电梯 1. 数控机床及机械附件。 2. 机器人、自动装配机、自动生产线。
HNE
HSE STE ATE . . .
30
8 6 10 . . .
S 专用
600
1000 1024 2048
H 17-30V
D 5V±10%
2 AB
3 ABZ 6 ABZ -A-BC
B 横插座
C 电缆
. . .
. . .
. . .
. . .
. . .
. . .
9
举例： 说明HLE45-1024L-3F· A的含义
22
十四、怎样检测编码器的好坏？ 方法1：将编码器的6根电缆线按要求接到安川变频器的速度卡上，设置变频器参数 A1-02 为3，转动编码器内轴，观察变频器面板U1-05是否有频率输出。 方法2：给编码器通电，转动编码器内轴，用万用表测量A+与—极有无电压输出
23
24
13
2.安川变频器速度卡安装
14
3. 安川变频器速度卡管脚意义
15
4.渡边编码器双绞电缆线的线色： （红、红黑）一组，（蓝、蓝黑）一组，（绿、绿黑）一组 采用花线方式用于区分每组双绞线。
16
5.渡边编码器与安川变频器PG-B2卡接线举例
17
十一、HLE编码器图纸
18
19
十二、编码器的输出
答：中空型编码器 孔径φ45 1024线/周 DC 8 — 18V A.B.Z 三路信号、互补推挽输出、 直插座
10
九、HLE中空型编码器参数说明 1.可提供分解度 90，300，512，600，1000，1024，2000，2048 2.机械参数
11
4.环境条件
3.电气参数
12
十、编码器接线方式 1.安川变频器速度卡选择
二、编码器的一般工作原理
三、编码器的优点 四、编码器的分类
五、编码器的主要应用场合
六、编码器术语说明 七．上海渡边电子有限公司
2
一、什么是编码器？
编码器（encoder）是将信号（如比特流）或数据进行编制、转换
为可用以通讯、传输和存储的信号形式的设备。 二、编码器的一般工作原理 编码器把角位移或直线位移转换成电信号，用以通讯、传输和储存 。
3. 电梯、纺织机械、缝制机械、包装机械（定长）、印刷机械（同步）、
木工机械、塑料机械（定数）、橡塑机械。 4．制图仪、测角仪、疗养器 雷达等。 5. 起重行业 港口
6
六、编码器术语说明
1.分解度：编码器的轴每转一圈所输出的脉冲数。
2. 最大响应频率：编码器在1秒钟内能响应的最大脉冲数。其公式为： 最高响应频率(Hz)= 编码器分解度 × 轴的转速(r/min)/60
触式旋转编码器，是光机电三位一体高新科技产品。广泛应用于电梯制
造业、港口机械、起重机械、电机、数控、印刷包装机械等行业。 渡边编码器是我公司常选用的编码器之一。
8
八．编码器型号
结构 形式 HLE 轴径 45 特征 P 防护 分解度(P/R) 电源电压 (DC) 300 L 8-18V 信号数 1A 输出形式 R 电压输出 OC 集电极 开路 F 互补输出 LY 长线驱 动 接口形式 A 直插座
渡边编码器培训
制做单位：港迪电气电控技术中心 制做人：龚恒 审核：郭普立
1
制做时间：2010.4.1
目录
一、什么是编码器？
八、编码器型号
九、HLE中空型编码器参数说明 十、编码器接线方式 十一、HLE编码器图纸 十二、编码器的输出 十三、编码器选购、安装、维护注意事项 十四、怎样检测编码器的好坏？
3. 最大转速：是指编码器机械系统能够承受的最高转速。
4. 电源地：是指低压控制系统的电源0V(逻辑地)。 5. 屏蔽地：是指机组等系统最终与大地的接地点。
7
七．上海渡边电子有限公司
上海渡边电子有限公司（简称渡边电子）,经济性质为外商独资 (英文全称：Shanghai Watanabe Electronic Co., Ltd.)，是日本国株式会 社渡边制作所在中国投资的子公司。该公司专业生产的各类光电式、接
R.F.OC型 信号A
1. 编码器的输出波形
LY型
信号A 信号/A 信号B
信号B
信号/B 信号Z 信号/Z 信号 A、B 占空比误差范围：T/
信号Z (1P/R) 信号 A、B 相位误差范围：T/4±T/12 信号 Z 宽度误差范围：L=T±T/2
20
2. 编码器的输出形式
21
十三、编码器选购、安装、维护注意事项 不要人为的给编码器注入任何润滑剂等油脂。 普通型编码器对现场使用环境是有一定的要求的，选 择时请注意。 编码器的电缆线应采用屏蔽电缆(推荐采用双绞屏蔽电缆)。 电缆屏蔽端必须 接地（接机组端或接控制系统端由用户视具体情况而定，但不能两端都接）。 4. 编码器电缆不得与动力电缆配制在同一管道内，且走线方向尽量避免与动力 线平行，编码器的插座的接地屏蔽端已在内部与编码器外壳连接。 5．编码器属精密传感器。当受到较大冲击时，可能造成内部损坏。因此编码器 不能跌落锤击或过量碰撞 6. 请不要在带电的情况下连接或拆装信号电缆，以免造成短路，损坏编码器和 系统。 7．请不要用兆欧表测试编码器，以免造成损坏。 8. 不要自行拆卸编码器，以免造成损坏。 1. 2. 3.
