有限元matlab仿真最近写有有限元作业，用matlab实现了整个的过程，顺便熟悉一下有限元的整体解题思路，感觉这确实是一种很好方法。

下面对书上的一道题做仿真吧，最后结果如下。

题目：如图所示薄板忽略自重，在力F的作用下，求各节点位移和各单元应力，已知假定该问题为平面应力问题。

这是一个正方形的薄板，上面两个顶点处被吊起来，在中心处受到一个向下的力。

现分成四个单元（下面的两个顶点编号为1,2，上面个两个为3,4，中间的5）执行程序得到如下结果1节点的位移:（u，v） = （-1.42857e-006, -7.14286e-006）2节点的位移:（u，v） = （1.42857e-006, -7.14286e-006）3节点的位移:（u，v） = （0, 0）4节点的位移:（u，v） = （0, 0）5节点的位移:（u，v） = （0, -8.57143e-006）第1单元:应力为（750000，3.75e+006，-2.25e+006）应变为（3.57143e-006，1.78571e-005，-2.14286e-005）第2单元:应力为（1.5e+006，-1.5e+006，6.98492e-010）应变为（7.14286e-006，-7.14286e-006，1.01644e-020）第3单元:应力为（750000，3.75e+006，2.25e+006）应变为（3.57143e-006，1.78571e-005，2.14286e-005）第4单元:应力为（0，9e+006，0）应变为（0，4.28571e-005，0）还可以实现各顶点移动的动画图，本来想做个gif，但发现getframe截不了屏，郁闷只能在这贴几张图了这个是不是就是ANSYS的有限元分析啊！代码部分如下，显示动画的代码麻烦点，就不贴了，从代码也可以看到，好的数据结构的重要性：main.m文件：clcclear allclose all% 数据choise = 1;switch choisecase 1% 作业第3题verts = [0 0;2 0;2 2;0 2;1 1;]*0.2;eleindex = [1 5 4;2 5 1;3 5 2;4 5 3];vertdisind = [1 1 1 1 0 0 0 0 0 1]'; R = [0 0 0 0 0 0 0 0 0 -30000]'; case 2% 书上例题verts = [0 2;0 1;1 1;0 0;1 0;2 0];eleindex = [5 2 4;6 3 5;2 5 3;3 1 2];endfigurepatch('Faces', eleindex, 'Vertices', verts, 'FaceColor', 'r'); % 绘制数据axis equalaxis off% 构造FEMhFEM.vertcount = size(verts, 1);hFEM.verts = verts;hFEM.elecount = size(eleindex, 1);hFEM.eleindex = eleindex;hFEM.mu = 0;hFEM.E = 210e9;hFEM.t = 0.01;hFEM = FEM(hFEM);% 求解有限元方程得各节点位移hFEM = FEMSolve(hFEM, vertdisind, R);for k = 1:hFEM.vertcountfprintf('%d节点的位移:（u，v）= （%g, %g）\n', k, hFEM.vertdis([2*k-1, 2*k]));end% 求各单元应力、应变for k = 1:hFEM.elecountind(1:2:5) = 2*hFEM.eleindex(k, :)-1;ind(2:2:6) = 2*hFEM.eleindex(k, :);stress = hFEM.eletruct(k).S * hFEM.vertdis(ind);strain = hFEM.eletruct(k).B * hFEM.vertdis(ind);fprintf('第%d单元:\n应力为（%g，%g，%g）\n', k, stress);fprintf('应变为（%g，%g，%g）\n', strain);endFEM.m文件：% 计算FEM分析的各种矩阵function hFEM = FEM(hFEM)% 处理每个单元for i = 1:hFEM.elecounthFEM.eletruct(i) = FEMele(hFEM, i);end% 计算合成刚度矩阵hFEM.K = FEMCalcCombiningK(hFEM);endfunction hFEMele = FEMele(hFEM, ind) hFEMele.ele = hFEM.verts(hFEM.eleindex(ind, :), :); hFEMele.B = FEMCalcB(hFEMele);hFEMele.D = FEMCalcD(hFEM);hFEMele.S = FEMCalcS(hFEMele);hFEMele.K = FEMCalcK(hFEM, hFEMele);end% 计算几何矩阵function B = FEMCalcB(hFEMele)ele = hFEMele.ele;A(:, 2:3) = ele;A(:, 1) = 1;invA = inv(A);B(1, 1:2:5) = invA(2, :);B(2, 2:2:6) = invA(3, :);B(3, 1:2:5) = invA(3, :);B(3, 2:2:6) = invA(2, :);end% 计算应力矩阵function D = FEMCalcD(hFEM)mu = hFEM.mu;E = hFEM.E;D = [1 mu 0;mu 1 0;0 0 (1-mu)/2]*E/(1-mu^2);end% 计算应力变换矩阵function S = FEMCalcS(hFEMele)S = hFEMele.D*hFEMele.B;end% 计算单元刚度矩阵function K = FEMCalcK(hFEM, hFEMele)triarea = CalcTriangleArea(hFEMele.ele);K = hFEM.t*triarea*hFEMele.B'*hFEMele.D*hFEMele.B; end% 计算三角形面积function area = CalcTriangleArea(ele)A(:, 2:3) = ele;A(:, 1) = 1;area = 0.5*det(A);end% 计算合成矩阵function K = FEMCalcCombiningK(hFEM) vertcount = hFEM.vertcount;elecount = hFEM.elecount;eleindex = hFEM.eleindex;eleK = zeros(6, 6, elecount);for k = 1:elecounteleK(:, :, k) = hFEM.eletruct(k).K;endK = zeros(vertcount*2);for i = 1:vertcountfor j = 1:vertcountfor k = 1:elecountindi = find(eleindex(k, :)==i);indj = find(eleindex(k, :)==j);if ~isempty(indi) && ~isempty(indj)K(2*i-1:2*i, 2*j-1:2*j) = K(2*i-1:2*i, 2*j-1:2*j) + eleK(2*indi-1:2*indi, 2*indj-1:2*indj, k);endendendendendFEMSolve.m文件：% 求解有限元方程function hFEM = FEMSolve(hFEM, vertdisind, R)K = hFEM.K;hFEM.vertdis = SolveFEM(vertdisind, R, K);for i = 1:hFEM.elecounthFEM.eletruct(i).vertdis(1:2:5) = hFEM.vertdis(2*hFEM.eleindex(i, :) - 1); % uhFEM.eletruct(i).vertdis(2:2:6) = hFEM.vertdis(2*hFEM.eleindex(i, :)); % vendendfunction vertdis = SolveFEM(vertdisind, R, K)vertdis = vertdisind;ind = find(vertdisind ~= 0);Krule = K(ind, ind); Rrule = R(ind);vertdis(ind) = Krule\Rrule; end。

MATLAB有限元分析与应用精选全文完整版

MATLAB有限元分析与应用精选全文完整版
function y = SpringElementForces(k,u)
%SpringElementForces This function returns the element nodal force
%
vector given the element stiffness matrix k
%
and the element nodal displacement vector u.
2019/11/28
§2-1 弹簧元
u1=U(1:2); f1=SpringElementForces(k1,u1);
f1 = -15.0000 15.0000
u2=U(2:3); f2=SpringElementForces(k2,u2);
f2 = -15.0000 15.0000
12
§3-1 弹簧元
%
modulus of elasticity E, cross-sectional
%
area A, and length L. The size of the
%
element stiffness matrix is 2 x 2.
y = [E*A/L -E*A/L ; -E*A/L E*A/L];
2019/11/28
3.1 单元刚度矩阵的形成
function y = SpringElementStiffness(k)
%SpringElementStiffness This function returns the element stiffness %matrix for a spring with stiffness k. %The size of the element stiffness matrix is 2 x 2.

在word中运行Matlab程序

在word中运行Matlab程序

在word中运行Matlab【1】在Matlab目录下，找到m-book.dot文件，双击运行【2】如果禁用宏，改成运行宏【3】这时打开的word，有一个notebook的菜单【4】选中要运行的程序【5】在notebook中，点击define input cell，这时程序变绿色了【6】再在notebook中，点击evaluate calc zone，就运行了。

///////////////////////////////////////////////////////////////////// ///////////////////////////////////////////////////////////////////// //////////////////////////使用matlab的notebook技术可以方便的实现这个功能，但是使用notebook的前提是matlab必须处在打开状态，因此主要用来制作科技文档。

装完Word和matlab后，在matlab主环境下运行“notebook –setup”看到“notebook setup is complete”就是安装成功了。

在Word的normal.dot模板相同目录下会有一个m-book.dot的文件，所谓在word中使用matlab其实就是加载这个模板，可以手工启动matlab，然后输入“notebook”，但这个方法比较麻烦。

可以在Word->工具->模板和加载项->模板中添加这个文件，这样word主菜单上就多了一个Notebook菜单，写一个命令后选中命令文字，然后Notebook->define input cell，指明这是一个输入，然后Notebook->Evaluate Cell就可以求解了。

与matlab中一样，命令后以分号结尾，不显示输出。

///////////////////////////////////////////////////////////////////// ///////////////////////////////////////////////////////////////////// ///////////////////////////////Matlab的Notebook软件工具设置及程序运行博战捷摘要介绍了在Matlab中如何设置Notebook软件工具，将Matlab程序嵌入中文Word。

(完整版)有限元大作业matlab---课程设计例子

(完整版)有限元大作业matlab---课程设计例子

有限元大作业程序设计学校：天津大学院系：建筑工程与力学学院专业：01级工程力学姓名：刘秀学号：\\\\\\\\\\\指导老师：连续体平面问题的有限元程序分析[题目]：如图所示的正方形薄板四周受均匀载荷的作用，该结构在边界上受正向分布压力，m kNp 1=，同时在沿对角线y 轴上受一对集中压力，载荷为2KN ，若取板厚1=t ，泊松比0=v 。

[分析过程]：由于连续平板的对称性，只需要取其在第一象限的四分之一部分参加分析，然后人为作出一些辅助线将平板“分割”成若干部分，再为每个部分选择分析单元。

采用将此模型化分为4个全等的直角三角型单元。

利用其对称性，四分之一部分的边界约束，载荷可等效如图所示。

[程序原理及实现]：用FORTRAN程序的实现。

由节点信息文件NODE.IN和单元信息文件ELEMENT.IN，经过计算分析后输出一个一般性的文件DATA.OUT。

模型基本信息由文件为BASIC.IN生成。

该程序的特点如下：问题类型：可用于计算弹性力学平面问题和平面应变问题单元类型：采用常应变三角形单元位移模式：用用线性位移模式载荷类型：节点载荷，非节点载荷应先换算为等效节点载荷材料性质：弹性体由单一的均匀材料组成约束方式：为“0”位移固定约束，为保证无刚体位移，弹性体至少应有对三个自由度的独立约束方程求解：针对半带宽刚度方程的Gauss消元法输入文件：由手工生成节点信息文件NODE.IN，和单元信息文件ELEMENT.IN结果文件：输出一般的结果文件DATA.OUT程序的原理如框图：（1）主要变量：ID：问题类型码，ID＝1时为平面应力问题，ID=2时为平面应变问题N_NODE：节点个数N_LOAD：节点载荷个数N_DOF：自由度，N_DOF=N_NODE*2（平面问题）N_ELE：单元个数N_BAND：矩阵半带宽N_BC：有约束的节点个数PE：弹性模量PR：泊松比PT：厚度LJK_ELE(I,3)：单元节点编号数组，LJK_ELE(I,1)，LJK_ELE(I,2)，LJK_ELE(I,3)分别放单元I的三个节点的整体编号X(N_NODE), Y(N_NODE)：节点坐标数组，X(I),Y(I)分别存放节点I的x，y 坐标值P_LJK(N_BC,3)：节点载荷数组，P_LJK(I,1)表示第I个作用有节点载荷的节点的编号，P_LJK(I,2)，P_LJK(I,3)分别为该节点沿x,y方向的节点载荷数值AK(N_DOF,N_BAND)：整体刚度矩阵AKE(6,6)：单元刚度矩阵BB(3,6)：位移……应变转换矩阵（三节点单元的几何矩阵）DD(3,3)：弹性矩阵SS(3,6)；应力矩阵RESULT_N(N_NOF)：节点载荷数组，存放节点载荷向量，解方程后该矩阵存放节点位移DISP_E(6):：单元的节点位移向量STS_ELE(N_ELE,3)：单元的应力分量STS_ND(N_NODE,3)：节点的应力分量（2）子程序说明：READ_IN：读入数据BAND_K：形成半带宽的整体刚度矩阵FORM_KE：计算单元刚度矩阵FORM_P：计算节点载荷CAL_AREA：计算单元面积DO_BC：处理边界条件CLA_DD：计算单元弹性矩阵SOLVE：计算节点位移CLA_BB：计算单元位移……应变关系矩阵CAL_STS：计算单元和节点应力（3）文件管理：源程序文件：chengxu.for程序需读入的数据文件：BASIC.IN，NODE.IN，ELEMENT.IN（需要手工生成）程序输出的数据文件：DATA.OUT（4）数据文件格式：需读入的模型基本信息文件BASIC.IN的格式如下表需读入的节点信息文件NODE.IN的格式如下表需读入的单元信息文件ELEMENT.IN的格式如下表输出结果文件DATA.OUT格式如下表[算例原始数据和程序分析]：（1）模型基本信息文件BASIC.IN的数据为1,4,6,5,31.,0.,1.1,1,0,2,1,0,4,1,1,5,0,1,6,0,11,-0.5,-1.5,3.,-1.,-1,6,-0.5,-0.5（2）手工准备的节点信息文件NODE.IN的数据为1 0.0 2.02 0.0 1.03 1.0 1.04 0. 0.5 1.0 0.6 2.0 0.（3）手工准备的单元信息文件ELEMENT.IN的数据为1 2 3 3 0 0 0 0 1 1 1 1 0 12 4 5 5 0 0 0 0 1 1 1 1 0 25 3 2 2 0 0 0 0 1 1 1 1 0 33 5 6 6 0 0 0 0 1 1 1 1 04 （4）源程序文件chengxu.for为：PROGRAM FEM2DDIMENSION IJK_ELE(500,3),X(500),Y(500),IJK_U(50,3),P_IJK(50,3),&RESULT_N(500),AK(500,100)D IMENSION STS_ELE(500,3),STS_ND(500,3)OPEN(4,FILE='BASIC.IN')OPEN(5,FILE='NODE.IN')OPEN(6,FILE='ELEMENT.IN')OPEN(8,FILE='DATA.OUT')OPEN(9,FILE='FOR_POST.DAT')READ(4,*)ID,N_ELE,N_NODE,N_BC,N_LOADIF(ID.EQ.1)WRITE(8,20)IF(ID.EQ.2)WRITE(8,25)20 FORMAT(/5X,'=========PLANE STRESS PROBLEM========')25 FORMAT(/5X,'=========PLANE STRAIN PROBLEM========')CALL READ_IN(ID,N_ELE,N_NODE,N_BC,N_BAND,N_LOAD,PE,PR,PT, & IJK_ELE,X,Y,IJK_U,P_IJK)CALL BAND_K(N_DOF,N_BAND,N_ELE,IE,N_NODE,& IJK_ELE,X,Y,PE,PR,PT,AK)CALL FORM_P(N_ELE,N_NODE,N_LOAD,N_DOF,IJK_ELE,X,Y,P_IJK, & RESULT_N)CALL DO_BC(N_BC,N_BAND,N_DOF,IJK_U,AK,RESULT_N)CALL SOLVE(N_NODE,N_DOF,N_BAND,AK,RESULT_N)CALL CAL_STS(N_ELE,N_NODE,N_DOF,PE,PR,IJK_ELE,X,Y,RESULT_N, & STS_ELE,STS_ND)c to putout a data fileWRITE(9,70)REAL(N_NODE),REAL(N_ELE)70 FORMAT(2f9.4)WRITE(9,71)(X(I),Y(I),RESULT_N(2*I-1),RESULT_N(2*I),& STS_ND(I,1),STS_ND(I,2),STS_ND(I,3),I=1,N_NODE)71 FORMA T(7F9.4)WRITE(9,72)(REAL(IJK_ELE(I,1)),REAL(IJK_ELE(I,2)),&REAL(IJK_ELE(I,3)),REAL(IJK_ELE(I,3)),&STS_ELE(I,1),STS_ELE(I,2),STS_ELE(I,3),I=1, N_ELE)72 FORMAT(7f9.4)cCLOSE(4)CLOSE(5)CLOSE(6)CLOSE(8)CLOSE(9)E NDcc to get the original data in order to model the problemSUBROUTINE READ_IN(ID,N_ELE,N_NODE,N_BC,N_BAND,N_LOAD,PE,PR, &PT,IJK_ELE,X,Y,IJK_U,P_IJK)DIMENSION IJK_ELE(500,3),X(N_NODE),Y(N_NODE),IJK_U(N_BC,3), & P_IJK(N_LOAD,3),NE_ANSYS(N_ELE,14)REAL ND_ANSYS(N_NODE,3)READ(4,*)PE,PR,PTREAD(4,*)((IJK_U(I,J),J=1,3),I=1,N_BC)READ(4,*)((P_IJK(I,J),J=1,3),I=1,N_LOAD)READ(5,*)((ND_ANSYS(I,J),J=1,3),I=1,N_NODE)READ(6,*)((NE_ANSYS(I,J),J=1,14),I=1,N_ELE)DO 10 I=1,N_NODEX(I)=ND_ANSYS(I,2)Y(I)=ND_ANSYS(I,3)10 CONTINUEDO 11 I=1,N_ELEDO 11 J=1,3IJK_ELE(I,J)=NE_ANSYS(I,J)11 CONTINUEN_BAND=0DO 20 IE=1,N_ELEDO 20 I=1,3DO 20 J=1,3IW=IABS(IJK_ELE(IE,I)-IJK_ELE(IE,J))IF(N_BAND.LT.IW)N_BAND=IW20 CONTINUEN_BAND=(N_BAND+1)*2IF(ID.EQ.1) THENELSEPE=PE/(1.0-PR*PR)PR=PR/(1.0-PR)END IFR ETURNENDcC to form the stiffness matrix of elementSUBROUTINE FORM_KE(IE,N_NODE,N_ELE,IJK_ELE,X,Y,PE,PR,PT,AKE) DIMENSION IJK_ELE(500,3),X(N_NODE),Y(N_NODE),BB(3,6),DD(3,3), & AKE(6,6), SS(6,6)CALL CAL_DD(PE,PR,DD)CALL CAL_BB(IE,N_NODE,N_ELE,IJK_ELE,X,Y,AE,BB)DO 10 I=1,3DO 10 J=1,6SS(I,J)=0.0DO 10 K=1,310 SS(I,J)=SS(I,J)+DD(I,K)*BB(K,J)DO 20 I=1,6DO 20 J=1,6AKE(I,J)=0.0DO 20 K=1,320 AKE(I,J)=AKE(I,J)+SS(K,I)*BB(K,J)*AE*PTRETURNENDcc to form banded global stiffness matrixSUBROUTINE BAND_K(N_DOF,N_BAND,N_ELE,IE,N_NODE,IJK_ELE,X,Y,PE, & PR,PT,AK)DIMENSIONIJK_ELE(500,3),X(N_NODE),Y(N_NODE),AKE(6,6),AK(500,100)N_DOF=2*N_NODEDO 40 I=1,N_DOFDO 40 J=1,N_BAND40 AK(I,J)=0DO 50 IE=1,N_ELECALL FORM_KE(IE,N_NODE,N_ELE,IJK_ELE,X,Y,PE,PR,PT,AKE)DO 50 I=1,3DO 50 II=1,2IH=2*(I-1)+IIIDH=2*(IJK_ELE(IE,I)-1)+IIDO 50 J=1,3DO 50 JJ=1,2IL=2*(J-1)+JJIZL=2*(IJK_ELE(IE,J)-1)+JJIDL=IZL-IDH+1IF(IDL.LE.0) THENELSEAK(IDH,IDL)=AK(IDH,IDL)+AKE(IH,IL)END IF50 CONTINUERETURNENDcc to calculate the area of elementSUBROUTINE CAL_AREA(IE,N_NODE,IJK_ELE,X,Y,AE)DIMENSION IJK_ELE(500,3),X(N_NODE),Y(N_NODE)I=IJK_ELE(IE,1)J=IJK_ELE(IE,2)K=IJK_ELE(IE,3)XIJ=X(J)-X(I)YIJ=Y(J)-Y(I)XIK=X(K)-X(I)YIK=Y(K)-Y(I)AE=(XIJ*YIK-XIK*YIJ)/2.0RETURNENDcc to calculate the elastic matrix of elementSUBROUTINE CAL_DD(PE,PR,DD)DIMENSION DD(3,3)DO 10 I=1,3DO 10 J=1,310 DD(I,J)=0.0DD(1,1)=PE/(1.0-PR*PR)DD(1,2)=PE*PR/(1.0-PR*PR)DD(2,1)=DD(1,2)DD(2,2)=DD(1,1)DD(3,3)=PE/((1.0+PR)*2.0)RETURNENDcc to calculate the strain-displacement matrix of elementSUBROUTINE CAL_BB(IE,N_NODE,N_ELE,IJK_ELE,X,Y,AE,BB) DIMENSION IJK_ELE(500,3),X(N_NODE),Y(N_NODE),BB(3,6)I=IJK_ELE(IE,1)J=IJK_ELE(IE,2)K=IJK_ELE(IE,3)DO 10 II=1,3DO 10 JJ=1,310 BB(II,JJ)=0.0BB(1,1)=Y(J)-Y(K)BB(1,3)=Y(K)-Y(I)BB(1,5)=Y(I)-Y(J)BB(2,2)=X(K)-X(J)BB(2,4)=X(I)-X(K)BB(2,6)=X(J)-X(I)BB(3,1)=BB(2,2)BB(3,2)=BB(1,1)BB(3,3)=BB(2,4)BB(3,4)=BB(1,3)BB(3,5)=BB(2,6)BB(3,6)=BB(1,5)CALL CAL_AREA(IE,N_NODE,IJK_ELE,X,Y,AE)DO 20 I1=1,3DO 20 J1=1,620 BB(I1,J1)=BB(I1,J1)/(2.0*AE)RETURNENDcc to form the global load matrixSUBROUTINE FORM_P(N_ELE,N_NODE,N_LOAD,N_DOF,IJK_ELE,X,Y,P_IJK, & RESULT_N)DIMENSION IJK_ELE(500,3),X(N_NODE),Y(N_NODE),P_IJK(N_LOAD,3), & RESULT_N(N_DOF)DO 10 I=1,N_DOF10 RESULT_N(I)=0.0DO 20 I=1,N_LOADII=P_IJK(I,1)RESULT_N(2*II-1)=P_IJK(I,2)20 RESULT_N(2*II)=P_IJK(I,3)RETURNENDcc to deal with BC(u) (here only for fixed displacement) using "1-0" method SUBROUTINE DO_BC(N_BC,N_BAND,N_DOF,IJK_U,AK,RESULT_N) DIMENSION RESULT_N(N_DOF),IJK_U(N_BC,3),AK(500,100)DO 30 I=1,N_BCIR=IJK_U(I,1)DO 30 J=2,3IF(IJK_U(I,J).EQ.0)THENELSEII=2*IR+J-3AK(II,1)=1.0RESULT_N(II)=0.0DO 10 JJ=2,N_BAND10 AK(II,JJ)=0.0DO 20 JJ=2,II20 AK(II-JJ+1,JJ)=0.0END IF30 CONTINUERETURNENDcc to solve the banded FEM equation by GAUSS eliminationSUBROUTINE SOLVE(N_NODE,N_DOF,N_BAND,AK,RESULT_N) DIMENSION RESULT_N(N_DOF),AK(500,100)DO 20 K=1,N_DOF-1IF(N_DOF.GT.K+N_BAND-1)IM=K+N_BAND-1IF(N_DOF.LE.K+N_BAND-1)IM=N_DOFDO 20 I=K+1,IML=I-K+1C=AK(K,L)/AK(K,1)IW=N_BAND-L+1DO 10 J=1,IWM=J+I-K10 AK(I,J)=AK(I,J)-C*AK(K,M)20 RESULT_N(I)=RESULT_N(I)-C*RESULT_N(K)RESULT_N(N_DOF)=RESULT_N(N_DOF)/AK(N_DOF,1)DO 40 I1=1,N_DOF-1I=N_DOF-I1IF(N_BAND.GT.N_DOF-I-1)JQ=N_DOF-I+1IF(N_BAND.LE.N_DOF-I-1)JQ=N_BANDDO 30 J=2,JQK=J+I-130 RESULT_N(I)=RESULT_N(I)-AK(I,J)*RESULT_N(K)40 RESULT_N(I)=RESULT_N(I)/AK(I,1)WRITE(8,50)50 FORMAT(/12X,'* * * * * RESULTS BY FEM2D * * * * *',//8X,&'--DISPLACEMENT OF NODE--'//5X,'NODE NO',8X,'X-DISP',8X,'Y-DISP') DO 60 I=1,N_NODE60 WRITE(8,70) I,RESULT_N(2*I-1),RESULT_N(2*I)70 FORMAT(8X,I5,7X,2E15.6)RETURNENDcc calculate the stress components of element and nodeSUBROUTINECAL_STS(N_ELE,N_NODE,N_DOF,PE,PR,IJK_ELE,X,Y,RESULT_N, &STS_ELE,STS_ND)DIMENSION IJK_ELE(500,3),X(N_NODE),Y(N_NODE),DD(3,3),BB(3,6), &SS(3,6),RESULT_N(N_DOF),DISP_E(6)DIMENSION STS_ELE(500,3),STS_ND(500,3)WRITE(8,10)10 FORMAT(//8X,'--STRESSES OF ELEMENT--')CALL CAL_DD(PE,PR,DD)DO 50 IE=1,N_ELECALL CAL_BB(IE,N_NODE,N_ELE,IJK_ELE,X,Y,AE,BB)DO 20 I=1,3DO 20 J=1,6SS(I,J)=0.0DO 20 K=1,320 SS(I,J)=SS(I,J)+DD(I,K)*BB(K,J)DO 30 I=1,3DO 30 J=1,2IH=2*(I-1)+JIW=2*(IJK_ELE(IE,I)-1)+J30 DISP_E(IH)=RESULT_N(IW)STX=0STY=0TXY=0DO 40 J=1,6STX=STX+SS(1,J)*DISP_E(J)STY=STY+SS(2,J)*DISP_E(J)40 TXY=TXY+SS(3,J)*DISP_E(J)STS_ELE(IE,1)=STXSTS_ELE(IE,2)=STYSTS_ELE(IE,3)=TXY50 WRITE(8,60)IE,STX,STY,TXY60 FORMAT(1X,'ELEMENT NO.=',I5/18X,'STX=',E12.6,5X,'STY=',&E12.6,2X,'TXY=',E12.6)c the following part is to calculate stress components of nodeWRITE(8,55)55 FORMAT(//8X,'--STRESSES OF NODE--')DO 90 I=1,N_NODEA=0.B=0.C=0.II=0DO 70 K=1,N_ELEDO 70 J=1,3IF(IJK_ELE(K,J).EQ.I) THENII=II+1A=A+STS_ELE(K,1)B=B+STS_ELE(K,2)C=C+STS_ELE(K,3)END IF70 CONTINUESTS_ND(I,1)=A/IISTS_ND(I,2)=B/IISTS_ND(I,3)=C/IIWRITE(8,75)I,STS_ND(I,1),STS_ND(I,2),STS_ND(I,3)75 FORMAT(1X,'NODE NO.=',I5/18X,'STX=',E12.6,5X,'STY=',&E12.6,2X,'TXY=',E12.6)90 CONTINUERETURNENDc FEM2D programm end[算例结果]：chengxu.for所输出的数据文件DATA.OUT数据内容如下：=========PLANE STRESS PROBLEM========* * * * * RESULTS BY FEM2D * * * * *--DISPLACEMENT OF NODE--NODE NO X-DISP Y-DISP1 .000000E+00 -.525275E+012 .000000E+00 -.225275E+013 -.108791E+01 -.137363E+014 .000000E+00 .000000E+005 -.824176E+00 .000000E+006 -.182418E+01 .000000E+00--STRESSES OF ELEMENT--ELEMENT NO.= 1STX=-.108791E+01 STY=-.300000E+01 TXY= .439560E+00ELEMENT NO.= 2STX=-.824176E+00 STY=-.225275E+01 TXY= .000000E+00ELEMENT NO.= 3STX=-.108791E+01 STY=-.137363E+01 TXY= .307692E+00ELEMENT NO.= 4STX=-.100000E+01 STY=-.137363E+01 TXY=-.131868E+00--STRESSES OF NODE--NODE NO.= 1STX=-.108791E+01 STY=-.300000E+01 TXY= .439560E+00NODE NO.= 2STX=-.100000E+01 STY=-.220879E+01 TXY= .249084E+00NODE NO.= 3STX=-.105861E+01 STY=-.191575E+01 TXY= .205128E+00NODE NO.= 4STX=-.824176E+00 STY=-.225275E+01 TXY= .000000E+00NODE NO.= 5STX=-.970696E+00 STY=-.166667E+01 TXY= .586081E-01NODE NO.= 6STX=-.100000E+01 STY=-.137363E+01 TXY=-.131868E+00[结论与体会]:通过本次的课程设计，我对有限元的概念有了更加深刻的理解，同时也弥补了平时学习是疏忽的地方，充实了有限元知识。

有限元平面问题MATLAB程序

有限元平面问题MATLAB程序

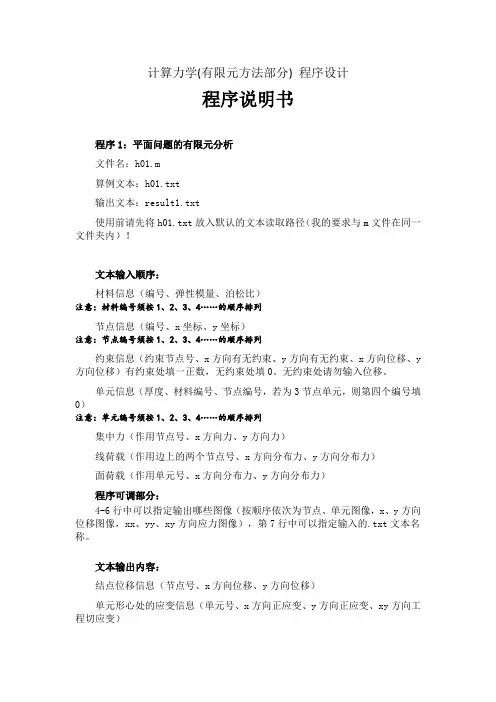

计算力学(有限元方法部分) 程序设计程序说明书程序1：平面问题的有限元分析文件名：h01.m算例文本：h01.txt输出文本：result1.txt使用前请先将h01.txt放入默认的文本读取路径（我的要求与m文件在同一文件夹内）！文本输入顺序：材料信息（编号、弹性模量、泊松比）注意：材料编号须按1、2、3、4……的顺序排列节点信息（编号、x坐标、y坐标）注意：节点编号须按1、2、3、4……的顺序排列约束信息（约束节点号、x方向有无约束、y方向有无约束、x方向位移、y 方向位移）有约束处填一正数，无约束处填0。

无约束处请勿输入位移。

单元信息（厚度、材料编号、节点编号，若为3节点单元，则第四个编号填0）注意：单元编号须按1、2、3、4……的顺序排列集中力（作用节点号、x方向力、y方向力）线荷载（作用边上的两个节点号、x方向分布力、y方向分布力）面荷载（作用单元号、x方向分布力、y方向分布力）程序可调部分：4-6行中可以指定输出哪些图像（按顺序依次为节点、单元图像，x、y方向位移图像，xx、yy、xy方向应力图像），第7行中可以指定输入的.txt文本名称。

文本输出内容：结点位移信息（节点号、x方向位移、y方向位移）单元形心处的应变信息（单元号、x方向正应变、y方向正应变、xy方向工程切应变）单元形心处的应力信息（单元号、x方向正应力、y方向正应力、xy方向切应力）本程序附有三角形单元自动加密前处理部分h01auto.m，其算例文本：h01coarse.txt，输出文本：h01new.txt。

它可以适用于本题的要求，在已给定本题所需全部信息的情况下将已有的单元加密为三角形单元。

其输出文本可直接作为上面程序的输入文本。

h01.m h01.txt h01auto.m h01coarse.txt欢迎交流与提问！附上邮箱：***************。

祝力学学习顺利！。
