【CN209992248U】一种土壤气分层取样装置【专利】
一种土壤取样装置[实用新型专利]
![一种土壤取样装置[实用新型专利]](https://img.taocdn.com/s3/m/1d402330d15abe23492f4dac.png)
专利名称：一种土壤取样装置
专利类型：实用新型专利
发明人：贺婷,游亮,冯喆文,陈伟,陈聪杰申请号：CN202020261557.1
申请日：20200305
公开号：CN211652158U
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本实用新型提出一种结构简单，使用方便，能够使样品完整取出的土壤取样装置，包括定位杆、底座、外筒和内筒，所述定位杆至少为三根，所述定位杆与所述底座固定连接，所述底座的中央固定安装有带有内螺牙的螺纹筒，所述外筒与所述螺纹筒螺纹连接，所述外筒的顶部侧壁上固定安装有摇杆，所述内筒套设于所述外筒内，且所述内筒与所述外筒之间通过连接件可拆卸连接，所述内筒包括两瓣弧形壳体，两瓣所述弧形壳体的一侧通过铰链铰接，两瓣所述弧形壳体的另一侧扣合连接，所述内筒的底部开口，所述内筒的底部开口边缘处具有尖刺部，所述尖刺部高出所述外筒的底端。
申请人：福建省环境保护设计院有限公司
地址：350000 福建省福州市晋安区福飞北路400号核应急指挥中心5至7层
国籍：CN
代理机构：泉州市宽胜知识产权代理事务所(普通合伙)
代理人：廖秀玲
更多信息请下载全文后查看。
一种土样样品分层采集装置[实用新型专利]
![一种土样样品分层采集装置[实用新型专利]](https://img.taocdn.com/s3/m/895caae803d8ce2f016623ba.png)
专利名称：一种土样样品分层采集装置
专利类型：实用新型专利
发明人：郑晶,严骁,庄僖,许榕发,罗伟铿,汤送雄,任明忠申请号：CN201820609432.6
申请日：20180426
公开号：CN208043460U
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土样样品分层采集装置，包括支撑架、钻进装置、储样组件；支撑架包括固定板、支撑套筒、支柱、调节拉杆；钻进装置包括钻杆、钻头、传动齿轮、摇杆；储样组件包括储样外管、储样盒；固定板上设置有传动箱和支撑套筒，支柱和支撑套筒连接，支柱与固定板通过调节拉杆连接；钻杆套设在支撑套筒内部，钻头设置在钻杆下端，传动齿轮设置在传动箱内，摇杆设置在传动箱的侧面，摇杆与钻杆通过传动齿轮连接，储样组件活动套设在钻杆内部；本实用新型能够同时采集不同深度的土壤样品，并能够单独进行存储，结构简单，适宜大量推广。
申请人：环境保护部华南环境科学研究所
地址：510655 广东省广州市员村西街7号
国籍：CN
代理机构：北京栈桥知识产权代理事务所(普通合伙)
代理人：刘亚娟
更多信息请下载全文后查看。
一种土壤分层采样装置[实用新型专利]
![一种土壤分层采样装置[实用新型专利]](https://img.taocdn.com/s3/m/a86324e576c66137ef06197f.png)
专利名称：一种土壤分层采样装置
专利类型：实用新型专利
发明人：张令,王佰慧,高宇,罗来聪,魏启轩,刘晓君,邓文平,苏思思,张文元,应钦
申请号：CN202021292440.6
申请日：20200703
公开号：CN212458961U
公开日：
20210202
专利内容由知识产权出版社提供
摘要：本实用新型涉及土质研究技术领域，具体涉及到一种土壤分层采样装置。
该种土壤分层采样装置，包括采样器，所述采样器内设置有若干个采样环，所述采样环沿采样器的长度方向均匀分布并将采样器分隔成若干段采样管，所述采样管的侧部设置有可拆卸的取样门。
本实用新型的土壤分层采样装置在采样器内设置多个采样环，通过采样环将采样器分成若干段采样管，在对土壤进行采样时，将采样器沿长度方向从上至下插入土壤中，待土样充满采样器，缓慢拉出，使不同深度的土壤分布在不同的采样管内，便于研究，并且，本实用新型在每个采样管的侧部设置有取样门，通过打开取样门取出土壤，使用较为方便，可快速地取出想要研究的土壤，针对性较强，节约研究时间。
申请人：江西农业大学
地址：330000 江西省南昌市志敏大道1101号
国籍：CN
代理机构：南昌贤达专利代理事务所(普通合伙)
代理人：金一娴
更多信息请下载全文后查看。

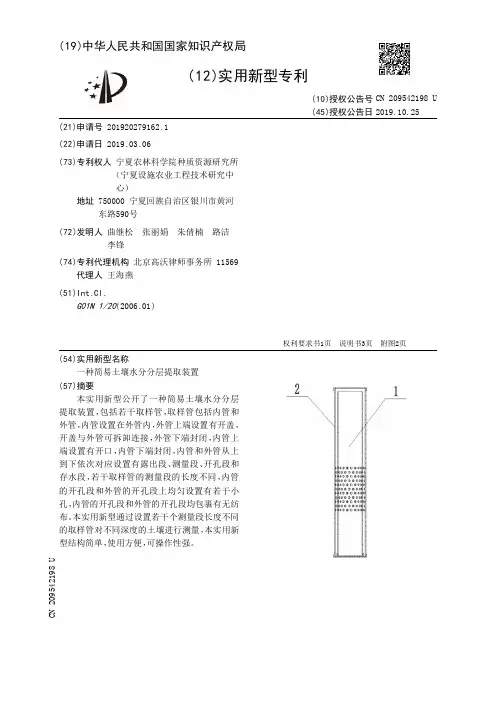

【CN209542198U】一种简易土壤水分分层提取装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279162.1(22)申请日 2019.03.06(73)专利权人 宁夏农林科学院种质资源研究所（宁夏设施农业工程技术研究中心）地址 750000 宁夏回族自治区银川市黄河东路590号(72)发明人 曲继松 张丽娟 朱倩楠 路洁 李锋 (74)专利代理机构 北京高沃律师事务所 11569代理人 王海燕(51)Int.Cl.G01N 1/20(2006.01)(54)实用新型名称一种简易土壤水分分层提取装置(57)摘要本实用新型公开了一种简易土壤水分分层提取装置，包括若干取样管，取样管包括内管和外管，内管设置在外管内，外管上端设置有开盖，开盖与外管可拆卸连接，外管下端封闭，内管上端设置有开口，内管下端封闭，内管和外管从上到下依次对应设置有露出段、测量段、开孔段和存水段，若干取样管的测量段的长度不同，内管的开孔段和外管的开孔段上均匀设置有若干小孔，内管的开孔段和外管的开孔段均包裹有无纺布。
本实用新型通过设置若干个测量段长度不同的取样管对不同深度的土壤进行测量，本实用新型结构简单，使用方便，可操作性强。
权利要求书1页 说明书3页 附图2页CN 209542198 U 2019.10.25C N 209542198U权 利 要 求 书1/1页CN 209542198 U1.一种简易土壤水分分层提取装置，其特征在于：包括若干取样管，所述取样管包括内管和外管，所述内管设置在所述外管内，所述外管上端设置有开盖，所述开盖与所述外管可拆卸连接，所述外管下端封闭，所述内管上端设置有开口，所述内管下端封闭，所述内管和所述外管从上到下依次对应设置有露出段、测量段、开孔段和存水段，若干所述取样管的所述测量段的长度不同，所述内管的所述开孔段和所述外管的所述开孔段上均匀设置有若干小孔，所述内管的所述开孔段和所述外管的所述开孔段均包裹有无纺布。
一种改进的土壤分层取样装置[实用新型专利]
![一种改进的土壤分层取样装置[实用新型专利]](https://img.taocdn.com/s3/m/7c21233a80eb6294dc886c19.png)
专利名称：一种改进的土壤分层取样装置专利类型：实用新型专利
发明人：曲芳,沈斌,桑海涛,赵丽坤,李巍,郝帅申请号：CN201520547793.9
申请日：20150727
公开号：CN204855186U
公开日：
20151209
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种改进的土壤分层取样装置，具体地说是改进取样装置插板的尺寸和结构，来缓解插板入土尖端应力集中问题并提高插板的强度和刚度。
一种改进的土壤分层取样装置，包括取样桶、隔板腔、隔板滑道、插板，所述隔板包括：提拉板和n个金属片，其中n为正整数，取样桶的内壁上设有n对隔板滑道，n个金属片分别嵌入n对隔板滑道，n个金属片分别能够沿n对隔板滑道滑动，插板为主体渐窄的结构，其特征是：插板入土端为等腰梯形结构，梯形上底宽为100mm，属于农业机械设备领域。
采用此种方法改进插板结构后的分层取样装置，能够满足强度储备和高刚度的要求。
申请人：黑龙江科技大学
地址：150022 黑龙江省哈尔滨市松北区浦源路2468号
国籍：CN
更多信息请下载全文后查看。
一种分层取样的土壤取样器[实用新型专利]
![一种分层取样的土壤取样器[实用新型专利]](https://img.taocdn.com/s3/m/68486d0242323968011ca300a6c30c225901f0a3.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020893293.1(22)申请日 2020.05.25(73)专利权人 耿娟地址 518000 广东省深圳市宝安区新和5区悦盛一路45号(72)发明人 不公告发明人 (51)Int.Cl.G01N 1/08(2006.01)(54)实用新型名称一种分层取样的土壤取样器(57)摘要本实用新型公开了一种分层取样的土壤取样器，特别是涉及土壤取样器技术领域，外壳上端且位于电池盒后侧活动连接有按钮，外壳左端垂直均匀开有至少三个侧槽，每个侧槽内部均滑动连接有取样框，每个取样框右端上下两侧均嵌接固定有末端与侧槽相接的拉簧。
当外壳钻入土壤内后，通过按住按钮，可以使铜线与锂电池通电，随着铜线通电而使铁芯形成电磁铁，可以吸着挡板往上移动而收入收入槽内部，这时通过按压板，可以挤压着取样框滑出侧槽进行土壤的取样工作，随着所有取样框滑出侧槽实现多层取样的工作，而便于进行不同深度的土壤取样，解决目前难以同时进行不同深度的土壤取样工作和在将土壤取样器插入土壤内的时候过于费力的问题。
权利要求书1页 说明书4页 附图3页CN 212988834 U 2021.04.16C N 212988834U1.一种分层取样的土壤取样器，其特征在于，所述分层取样的土壤取样器：外壳，所述外壳上端左侧嵌入设置有电池盒，所述电池盒内部设有锂电池，所述外壳下端中间开有安装槽，所述安装槽内壁左右两端均通过螺丝连接有一对呈上下分布的固定架，左右两对所述固定架之间固定安装有微型电机，所述微型电机下端的驱动端转动连接有电机轴，所述电机轴末端相接有钻头，所述钻头上端外侧和外壳下端外侧均开有第一环形槽，每个所述第一环形槽内部均转动连接有第一圆环，所述第一圆环之间固定连接有第二圆环，所述钻头上端和外壳下端且位于第一环形槽外侧均开有第二环形槽，所述第二环形槽之间转动连接有护套；所述外壳上端且位于电池盒后侧活动连接有按钮，所述外壳左端垂直均匀开有至少三个侧槽，每个所述侧槽内部均滑动连接有取样框，每个所述取样框右端上下两侧均嵌接固定有末端与侧槽相接的拉簧，每个所述取样框左端均呈环形均匀固定有至少十个锥块，每个所述侧槽内部顶端的槽口部位均开有收入槽，每个所述收入槽内部下侧均滑动连接有用于封住侧槽槽口的挡板，每块所述挡板上端均开有插槽，每块所述挡板上端且位于插槽左侧均嵌接固定有末端与收入槽相接的拉绳，每个所述收入槽槽底均嵌接固定有铁芯，每根所述铁芯外壁均缠绕有铜线，所述铁芯末端插入插槽内部，所述外壳上端右侧嵌入固定有第一缸管，所述第一缸管下端为封闭端，所述第一缸管内部滑动连接有第一活塞，所述第一活塞上端嵌接固定有第一活塞杆，所述第一活塞杆上端延伸出第一缸管相接有压板，所述第一缸管左端垂直均匀相接有至少三根与其相通的第二缸管，每根所述第二缸管内部均滑动连接有第二活塞，每个所述第二活塞左端均嵌接固定有第二活塞杆，每根所述第二活塞杆末端均延伸出第二缸管与取样框固定连接。
一种土壤检测用取样装置[实用新型专利]
![一种土壤检测用取样装置[实用新型专利]](https://img.taocdn.com/s3/m/022917df0b4c2e3f56276325.png)
专利名称：一种土壤检测用取样装置
专利类型：实用新型专利
发明人：贾春明,孙淼,邵祖轩,于且鲁,吕婉莹,黄绎诺,张雅婷申请号：CN201921401125.X
申请日：20190827
公开号：CN210571444U
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土壤检测用取样装置，涉及土壤检测技术领域，针对现有取样筒不方便对表层的土壤进行取样的问题，现提出如下方案，包括固定板，所述固定板的左侧焊接有支撑块，所述支撑块远离固定板的一侧固定连接有铲斗，所述铲斗的上方设有与固定板铰接的固定罩，所述固定罩的顶部外壁铰接有连接杆，且连接杆贯穿固定板，所述连接杆远离固定罩的一端铰接有连接块，连接块的内部螺纹套设有螺杆，且螺杆与固定板转动连接，所述固定板的顶部焊接有顶板，所述顶板顶部焊接有第一固定杆。
本实用新型设计新颖，操作简单，方便对土壤进行收集取样，而且有利于对取样的土壤进行保存，从而有利于检测结果的准确性。
申请人：吉林省惠津分析测试有限公司
地址：130000 吉林省长春市高新区创新路2208号2#厂房4楼416室
国籍：CN
代理机构：西安知诚思迈知识产权代理事务所(普通合伙)
代理人：麦春明
更多信息请下载全文后查看。
一种土壤分层取样装置[实用新型专利]
![一种土壤分层取样装置[实用新型专利]](https://img.taocdn.com/s3/m/dee8e35d65ce05087732137e.png)
专利名称：一种土壤分层取样装置
专利类型：实用新型专利
发明人：谢兆悦,魏绮婷,林美告,陈涯亮,钟广跃申请号：CN201921206667.1
申请日：20190727
公开号：CN210347185U
公开日：
20200417
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种土壤分层取样装置，属于土壤检测技术的技术领域，包括取样箱，取样箱竖直方向上间隔一定距离开有若干通过口，取样箱内设置有能够进出通过口的取样盒，取样盒正对通过口的一端开有取样口，取样箱内设置有带动取样箱进出通过口的带动机构，带动机构包括有从取样箱上方贯穿至取样箱底壁的转动轴、同轴连接在转动轴上的齿轮、与齿轮啮合固定连接在取样盒上的齿条，转动轴通过轴承转动连接在所述取样箱底壁。
本实用新型具有以下效果：取样箱上的通过口在竖直方向上间隔一定距离，当取样盒进出通过口对土壤进行取样时，每个取样盒取到的就是在竖直方向上间隔一定距离的土壤，从而实现土壤的分层取样。
申请人：广州市纳佳检测技术有限公司
地址：510000 广东省广州市番禺区大石街东联村工业区中心北路46号201
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920564405.6
(22)申请日 2019.04.24
(73)专利权人 武汉中科岩土工程有限责任公司
地址 430061 湖北省武汉市武昌区小洪山
中区10号
(72)发明人 汪裕洋
(51)Int.Cl.
G01N 1/22(2006.01)
(54)实用新型名称一种土壤气分层取样装置(57)摘要本实用新型公开了一种土壤气分层取样装置，涉及土壤监测设备的技术领域，包括采样管，采样管的内腔内设有多个采样腔，采样管上分别接通多个采样腔设置有多个采气管，采样管的外侧固定有防护罩，防护罩与采样管之间设有安装腔，多个采气管位于安装腔内，且远离采样腔的一端伸出防护罩，采样管与防护罩之间设置有多个进气通道，安装腔与进气通道之间密封设置，采样管靠近多个采样腔的位置上开设有多组进气孔，多个进气通道相对于多组进气孔设置。
通过上述设置，进一步防止相邻两个采样腔之间土壤气的交叉感染，有效的提高了检测数据的准确性，进一步增大了各采样腔的容纳气体的体积，
提高了采取土壤气样品的工作效率。
权利要求书1页 说明书4页 附图1页CN 209992248 U 2020.01.24
C N 209992248
U
权 利 要 求 书1/1页CN 209992248 U
1.一种土壤气分层取样装置，其特征在于：包括采样管（1），所述采样管（1）的内腔内设有多个采样腔（3），所述采样管（1）上分别接通多个所述采样腔（3）设置有多个用于收集土壤气的采气管（4），所述采样管（1）的外侧固定有防护罩（5），所述防护罩（5）与所述采样管（1）之间设有安装腔（15），多个所述采气管（4）位于所述安装腔（15）内，且远离所述采样腔（3）的一端伸出所述防护罩（5），所述采样管（1）与所述防护罩（5）之间设置有多个用于向所述采样腔（3）内运送气体的进气通道（6），所述安装腔（15）与所述进气通道（6）之间密封设置，所述采样管（1）靠近多个所述采样腔（3）的位置上开设有多组进气孔（7），多个所述进气通道（6）相对于多组所述进气孔（7）设置。
2.根据权利要求1所述的一种土壤气分层取样装置，其特征在于：多组所述进气孔（7）的周向均设置有连接凸缘（8），所述连接凸缘（8）固定在所述采样管（1）上，所述连接凸缘（8）远离所述采样管（1）的一端固定在所述防护罩（5）上，所述进气通道（6）由所述连接凸缘（8）围成，所述防护罩（5）相对于所述进气通道（6）的位置开设有通孔（9）。
3.根据权利要求2所述的一种土壤气分层取样装置，其特征在于：所述进气通道（6）内设置有滤网（10），所述滤网（10）的周侧固定在所述连接凸缘（8）的侧壁上。
4.根据权利要求1所述的一种土壤气分层取样装置，其特征在于：所述采样管（1）内腔内固定有多个分隔板（11），多个所述采样腔（3）依之间依靠所述分隔板（11）隔开。
5.根据权利要求1所述的一种土壤气分层取样装置，其特征在于：所述采样管（1）上相对于所述采气管（4）的位置固定有接通所述采样腔（3）设置的连接嘴（12），所述连接嘴（12）上开设有外螺纹，所述采气管（4）螺纹连接于所述连接嘴（12）上。
6.根据权利要求5所述的一种土壤气分层取样装置，其特征在于：所述采气管（4）相对于所述连接嘴（12）的一端固定连接有连接头（13），所述连接头（13）上设置有内螺纹且螺纹连接在所述连接嘴（12）上。
7.根据权利要求6所述的一种土壤气分层取样装置，其特征在于：所述采气管（4）伸出所述安装腔（15）的一端设置有收样组件（2），所述收样组件（2）包括分别固定在多个所述采气管（4）上的单向阀（21），所述单向阀（21）远离所述采气管（4）的一端固定有收样袋（22）。
8.根据权利要求1所述的一种土壤气分层取样装置，其特征在于：所防护罩（5）的底部固定有锥头（14）。
2。
