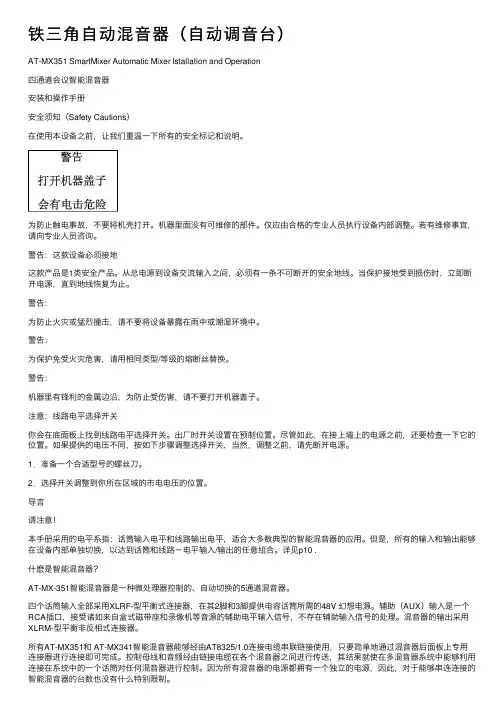

AT-MX351 SmartMixer Automatic Mixer Istallation and Operation四通道会议智能混音器安装和操作手册安全须知（Safety Cautions）在使用本设备之前，让我们重温一下所有的安全标记和说明。

为防止触电事故，不要将机壳打开。

机器里面没有可维修的部件。

仅应由合格的专业人员执行设备内部调整。

若有维修事宜，请向专业人员咨询。

警告：这款设备必须接地这款产品是1类安全产品。

从总电源到设备交流输入之间，必须有一条不可断开的安全地线。

当保护接地受到损伤时，立即断开电源，直到地线恢复为止。

警告：为防止火灾或猛烈撞击，请不要将设备暴露在雨中或潮湿环境中。

警告：为保护免受火灾危害，请用相同类型/等级的熔断丝替换。

警告：机器里有锋利的金属边沿，为防止受伤害，请不要打开机器盖子。

注意：线路电平选择开关你会在底面板上找到线路电平选择开关。

出厂时开关设置在预制位置。

尽管如此，在接上墙上的电源之前，还要检查一下它的位置。

如果提供的电压不同，按如下步骤调整选择开关，当然，调整之前，请先断开电源。

1．准备一个合适型号的螺丝刀。

2．选择开关调整到你所在区域的市电电压的位置。

导言请注意！本手册采用的电平系指：话筒输入电平和线路输出电平，适合大多数典型的智能混音器的应用。

但是，所有的输入和输出能够在设备内部单独切换，以达到话筒和线路－电平输入/输出的任意组合。

详见p10 .什麽是智能混音器？AT-MX-351智能混音器是一种微处理器控制的、自动切换的5通道混音器。

四个话筒输入全部采用XLRF-型平衡式连接器，在其2脚和3脚提供电容话筒所需的48V 幻想电源。

辅助（AUX）输入是一个RCA插口，接受诸如来自盒式磁带座和录像机等音源的辅助电平输入信号，不存在辅助输入信号的处理。

混音器的输出采用XLRM-型平衡非反相式连接器。

所有AT-MX351和 AT-MX341智能混音器能够经由AT8325/1.0连接电缆串联链接使用，只要简单地通过混音器后面板上专用连接器进行连接即可完成。

控制母线和音频经由链接电缆在各个混音器之间进行传送，其结果就使在多混音器系统中能够利用连接在系统中的一个话筒对任何混音器进行控制。

因为所有混音器的电源都拥有一个独立的电源，因此，对于能够串连连接的智能混音器的台数也没有什么特别限制。

特性在AT-MX351的前面板上为每一路输入通道都配置了单独的增益控制，由于具有充足的增益储备量和调整范围，因此，成功地允许一起使用的多个话筒具有较宽的不同的灵敏度。

在所有话筒/线路通道的自动阈值设置，对于现存的声音条件，它能够确保适当的门限电平。

优先权预选为适应用户会议的需要，每个话筒通道的工作状态都能够经由位于前面板上的“Priority Pre-select” DIP（双列直插式）指形开关单独地进行切换。

开关组合设置结果可组成三种不同的优先选择/操作方式。

在这三种操作方式中，不管是那一种方式，当人人都停止讲话时，最后一只话筒“开”(on)状态会保留在“on”.在电话会议、录音、和广播应用中，这个性能将为这些应用提供连续的场所环境氛围。

由于这个功能是串联通过所有链接的混音器，所以，在整个系统中仅有一只话筒仍会保留在“on”状态。

当话筒是在“关”（off）状态时，它的输入仅仅是被衰减，这个衰减值在出厂时被设置在8dB. 若有必要时，“off”衰减量能够在机内进行调整，调整范围在6dB和8dB之间。

（参见p 12 ,《调整’OFF’衰减》）。

倘若，您不想运用自动切换功能，可以使用位于前面板上的DIP-开关，进行手动设置而将自动切换和衰减功能旁通。

从而使该设备的运行就像传统的混音台一摸一样。

在这种方式，每只话筒的相关电平是对应于它在前面板上增益控制位置的精确函数。

NOMA ---打开话筒衰减的数量NOMA十分有助于控制系统反馈，特别是当话筒打开的数量增加时，依此允许增加系统增益。

在AT-MX351机内配置有矩阵电路，它能够精确地判断出有多少只话筒正处在“on”状态，并能够据此自动调整增益。

因为NOMA并不总是适当的和需要的，为此，AT-MX351出厂时将NOMA功能切换在“OFF”档位。

AT-MX351前面板1.电源开关（POWER）。

2.电源“开”ON）指示灯。

3.输入增益控制：用于话筒灵敏度和/或工作条件地调整。

4.被选中的通道LED指示灯：指示某一个通道是处在“on”或“激活”状态。

5.辅助（AUX）输入控制：调整音源输入电平和/或工作条件。

6.输出电平LED电平表：只是混音器输出电平的有效值，0电平是工厂校准值，它对应于负载电阻600Ω上的输出电平＋4dBm.(Master电平控制顺时针满旋)。

利用机内开关还可以设置成峰值电平指示。

（参见p ）。

7.优先预选开关(1-4)（Priority Pre select）: 某一开关置在“上方”（UP）位置，于是便指定了与其对应的通道具有超越其它通道的优先权。

优先之通道不能够被其它通道关断。

优先/非优先选择允许任意组合，没有限制条件。

8.手动方式开关（MANUAL MODE）:若将该开关指放在“up”位置，于是便旁通了智能混音器的全部自动功能，但是，若选择了限幅和NOMA则被除外。

9.封锁LED指示灯（Lockout LED）:封锁母线被激活时，点亮。

10.主控电平控制（MASTER LEVEL）:用于在操作条件下，调整混音器的输出电平。

11.耳机输出（Headphone Output）:1/4”她TRS插口。

12.监听耳机电平控制（Monitor headphone level）.前面板AT-MX351后面板（Rear Panel）1.外部控制连接器（External Control Connector）TTL输出，为由外部控制每一通路而附加的闭路控制输入。

2.链接输入/链接输出连接器（Link in/link out）:当系统要求多于4台混音器时，为您提供的多台混音器菊花链接接口。

3.线路/话筒平衡输出(Line/Mic balanced output)经由机内开关（参见p ）可改变电平，XLR型连接器。

4.非平衡线路电平（－10dBV）输出（Unbalance line-output）：RCA插口。

5.辅助输入（Aux In）:非平衡，线路电平（－10Dbv）,辅助输入。

6.预放输出（Preamp Outputs）：独立输出，非平衡（－10dBV）。

、7.输入（INPUTS）:平衡话筒输入，适用于低阻抗动圈胡同或电容话筒。

经由机内开关，能够将话筒电平改变为线路电平（参见第13页），采用XLRF-型连接器。

能经由内部开关提供48伏幻象电源。

8．电源输入（POWER INPUT）:120V/230V 交流。

50/60赫兹，利用位于设备底部面板上的开关来选择电源输入电压。

后面板安装和设置（Installation and Setup）AT-MX351智能混音器设置技巧1．旋调主控电平控制钮到最小位置，继续执行步骤2－9。

2．将所有的优先权DIP开关和手动方式开关置定在“down”位置。

3．将所有的四个话筒增益旋钮反时针方向全旋到底。

4．将电源线连接到混音器并插入到交流电源插座中。

必须首先确定单元底部的电源电压开关放置的位置与当地使用的电源电压一致。

5．打开电源开关（ON），设备即执行自检测并连续地打开和关断每一只话筒。

6．连接一只话筒到输入1，并将Gain 1控制旋钮调整至“9点钟”位置。

7．在对着话筒讲话时，调整Gain 1控制，以使电平表指示在最佳范围（峰值在0）。

8．插入另外三只话筒对应调整它们的Gain控制旋钮以得到最佳电平指示。

9．优先权能被分配到一只或多只话筒，你只要将相应的DIP开关扳动到UP位置即可。

10．在任何时间，你可以将DIP开关的最右边的开关扳动到UP位置，选择到“手动”方式。

在这个方式中，就像传统的混音器工作一样。

除了限制和NOMA假如被选择之外，所有自动功能均被旁通。

11．按照你要求的输出电平，调整诸电平控制，这个控制是在混音器的末级进行的，并且不影响话筒增益、门限、电平指示、监听或预放输出。

优先权话筒和封锁母线（通道1－4）一旦你完成了最佳增益控制调整，在任何通道出现的音频信号，则会引发封锁控制母线激活，同时封锁LED指示灯被点亮。

优先权预选开关，然后决定某只特指的话筒是否或不会由于其它话筒引起的封锁而受到影响：在“down”位置的通道优先权开关将允许它的话筒被封锁*。

同样，位于“UP”位置的开关将不允许封锁它的话筒。

注意：任何被描述为“封锁”或“关断”的话筒，实际上仅仅是指它的电平被衰减6分贝至40分贝，换句话说，衰减的大小是由它的增益控制设置、灵敏度和布局所决定的。

详见第14页的“菊花链接混音器”部分。

有三种优先权预选自动操作的基本方式：方式1…优先权预选开关（1-4）UP伴随任何音频输入，封锁指示灯都会亮，但是没有话筒将会被封锁… 因为没有被连接到封锁母线。

（这个方式常被叫做“全自由”… 有时称作“市议会”！）方式2…优先权预置选择开关（1-4）全部置放在“down”位置在这个方式下，一次仅能够打开一只话筒，封锁母线则关掉所有其他的话筒，直到第一个讲话的人停止讲话为止。

控制的话筒一旦处于无声的寂静状态，控制母线立即失去作用，并且能够打开任何其他的话筒。

这个开关切换时不会产生音节－抢夺延时，或爆破声或喀喇声。

（这个方式为众所周知的“先来先用”或“抢先发言”方式。

）当整个声音系统的增益设置必须接近反馈的门限时，这个方式是十分有用的，并且，另外打开的话筒直接使系统进入反馈状态。

这个开关切换是如此之快和寂静，从而保证了会议一直能够在完全互动的方式进行。

方式3… 只有一个优先权预置开关置放在UP位置在任何时间都可以打开你所选中的优先权话筒，并且可以不顾任何其它被打开的话筒（优先权被叫做“主席”方式。

）（注意：也许，在某些特定的环境下，要求将两只和三只话筒设置为优先权，面对这些话筒的人随时都能够要求发言，仍然可以不管一只或两只不具有优先权的话筒。

）倘若多台智能混音器和AT8325/1.0链接电缆结合在一起使用时，当所有通道上的优先权预选开关被选择使用时，将具有如上所述的控制效用。

NOMA该NOMA功能，在出厂时被设置在“off”,为了打开NOMA功能，首先应拔掉设备的电源线，拆下机器的上盖，并在电路板上，按照要求来改变开关“sw 25”的设置（第11页的图4和图5）。

NOMA的作用是为了将整个系统工作维持在最适宜的增益上，当打开的话筒数量增加时，通过适当地减小放大器的增益而实现这一功能。

在声音扩声系统中，这个功能可以力图保持反馈余量和系统的稳定性。
