一、二级配电箱、三级开关箱元件配置及受、馈电线路布置
施工现场临时用电配电箱一级二级三级定义及管理规范
施工现场临时用电配电箱一级二级三级定义及管理规范施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。
所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。
一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱?；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明?；10、临时用电工程的验收；11、常见违章作业?；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。
一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
三级配电、 二级配电箱等漏电保护及施工要求
三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L （DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
三级配电、-二级配电箱等漏电保护及施工要求
三级配电、-二级配电箱等漏电保护及施工要求三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L （DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
三级配电系统标准化(三级配电二级配电箱等漏电保护及施工要求)
三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求

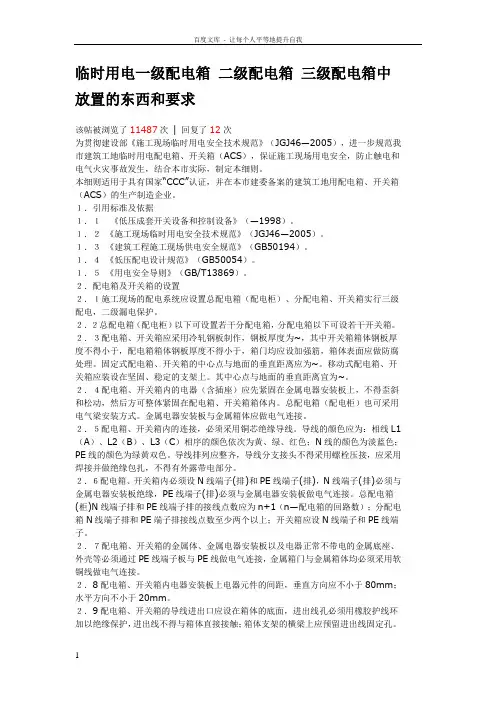

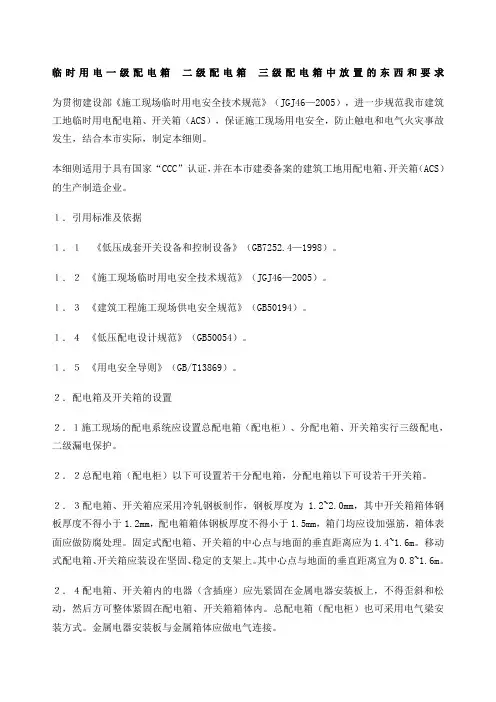

临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范我市建筑工地临时用电配电箱、开关箱（ACS），保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。
本细则适用于具有国家“CCC”认证，并在本市建委备案的建筑工地用配电箱、开关箱（ACS）的生产制造企业。
１．引用标准及依据１．１《低压成套开关设备和控制设备》（GB7252.4—1998）。
１．２《施工现场临时用电安全技术规范》（JGJ46—2005）。
１．３《建筑工程施工现场供电安全规范》（GB50194）。
１．４《低压配电设计规范》（GB50054）。
１．５《用电安全导则》（GB/T13869）。
２．配电箱及开关箱的设置２．１施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
２．２总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。
２．３配电箱、开关箱应采用冷轧钢板制作，钢板厚度为 1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
２．４配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。
总配电箱（配电柜）也可采用电气梁安装方式。
金属电器安装板与金属箱体应做电气连接。
２．５配电箱、开关箱内的连接，必须采用铜芯绝缘导线。
导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。
导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
临时用电一级配电箱_二级配电箱_三级配电箱
临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求该帖被浏览了11487次| 回复了12次为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范我市建筑工地临时用电配电箱、开关箱（ACS），保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。
本细则适用于具有国家“CCC”认证，并在本市建委备案的建筑工地用配电箱、开关箱（ACS）的生产制造企业。
１．引用标准及依据１．１《低压成套开关设备和控制设备》（—1998）。
１．２《施工现场临时用电安全技术规范》（JGJ46—2005）。
１．３《建筑工程施工现场供电安全规范》（GB50194）。
１．４《低压配电设计规范》（GB50054）。
１．５《用电安全导则》（GB/T13869）。
２．配电箱及开关箱的设置２．１施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
２．２总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。
２．３配电箱、开关箱应采用冷轧钢板制作，钢板厚度为~，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱门均应设加强筋，箱体表面应做防腐处理。
固定式配电箱、开关箱的中心点与地面的垂直距离应为~。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为~。
２．４配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。
总配电箱（配电柜）也可采用电气梁安装方式。
金属电器安装板与金属箱体应做电气连接。
２．５配电箱、开关箱内的连接，必须采用铜芯绝缘导线。
导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。
导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
一级二级三级配电箱详解
一级二级三级配电箱详解什么叫一级二级三级配电箱临时用电就是在某个地方施工需要用电，一级配电箱就是从变压器引入三相电源，地线，零线。
二级配电箱；就是从一级配电箱电源线至临时用电，三级配电箱；就是电器设备自身的控制柜。
点这免费下载施工技术资料一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉空调开关需要更换，总开关也需要更换。
总开关不用带漏电。
分支开关带漏电保护最好。
因为人体通过30mA用致命危险。
漏电开关的动作电流是15—30mA目前市内配电用线一般都是4平方的，有点已经用到6平方的。
三级配电、 二级漏电保护等配电箱及施工要求
三级配电、二级漏电保护等配电箱及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
施工现场临时用电：配电箱一级二级三级定义及管理规范
施工现场临时用电：配电箱一级二级三级定义及管理规范施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。
所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。
一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。
一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
施工现场临时用电：配电箱一级二级三级定义与管理规范方案
施工现场临时用电：配电箱一级二级三级定义及管理标准在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。
所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。
一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。
一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比拟特殊而设计，符合建立部门有关施工用电标准标准。
全套产品能组成完整施工用电三级保护系统、到达一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，平安美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比拟特殊而设计，符合建立部门有关施工用电标准标准。
全套产品能组成完整施工用电三级保护系统、到达一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，平安美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关〔因为没有40A的开关，只有32A的〕插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
三级配电系统标准化(三级配电、-二级配电箱等漏电保护及施工要求)
三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
三级配电系统标准化(三级配电二级配电箱等漏电保护及
三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
三级配电系统标准化三级配电级配电箱等漏电保护及施工要求
三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
一二三级配电箱怎样布置和安装？有什么安装规则？
一二三级配电箱怎样布置和安装？有什么安装规则？一、一级配电：一级配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区。
电源由施工现场用电变压器低压侧引出的电缆线接入，并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。
总配电箱内的开关均应采用刀熔开关（或漏电保护开关)。
引入、引出线应穿管并有防水弯。
二、二级配电：二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
总隔离+总路熔断路器或断路器；分路：分路隔离+分路熔断路器或断路器。
三、三级配电：具有专用保护零线的中性点直接接地的系统叫TN-S接零保护系统，俗称三相五线制系统，整个系统的中性导体和保护导体是分开的。
三级配电即总配、分配、开关箱三级，三级配电，逐级保护，达到“一机、一闸、一漏、一箱、一锁”。
安装规则1。
动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力与照明线路分路设置，照明线路接线接在动力开关的上侧。
2.三级箱是末级配电箱配电，箱内一机一闸一漏，每台用电设备有自已的开关，严禁用一个开关电器直接控制两台以上的用电设备。
3。
购置配电箱要符合安检质量合格产品。
购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。
①配电箱内的电器首先安装在金属板或安装条上，然后整体固定在配电箱箱体内，金属板与配电箱体作电气连接。
②配电箱、开关箱内的各种电器按规定位置紧固，在安装板上不得歪斜和松动，并用电器设备之间，设备与板四周的距离符合有关工艺标准的要求。
③ 配电箱内的工作零线通过接线端子板连接，并与保护零线（地线）线端子板分设。
④ 箱内的连接线采用绝缘导线，导线的型号及截面严格执行临时图纸的标示截面。
各种仪表之间的连线使用截面不小于2.5㎜2的绝缘铜芯导线，导线的接头不得松动，不有外露带电部分。
⑤各种箱体的金属构架，金属箱体，门以及箱体内电器的金属底座，外壳等作保护接零，保护接零应通过接线端子连接。
⑥配电箱后面排线需要排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余量，以方便其检修。
施工现场临时用电：配电箱一级二级三级定义及管理系统要求要求规范
施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。
所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。
一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。
一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
一级二级和三级配电箱标准配置
一级二级和三级配电箱标准配置一级二级和三级配电箱标准配置一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
三级要求配置：隔离+漏电保护器。
其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。
雷电通流量不低于60KA （三线电压开关型）。
第二级：安装在重要或敏感用电设备的分路配电设备处。
一般选用40KA（限压型）。
第三级：安装在用电设备内部电源部分。
一般选用20KA或更低（串联式限压型）。
电涌保护器的前端一般都加装熔断器或断。
一级箱二级箱三级箱标准配电图
一级箱二级箱三级箱标准配电图
一级箱、二级箱、三级箱标准配电图是指在电力系统中，用来保护和分配电能的一种重要设备。
它们在电力系统中起着至关重要的作用，能够有效地保障电力系统的正常运行和安全稳定。
本文将对一级箱、二级箱、三级箱标准配电图进行详细介绍，以帮助读者更好地理解和应用这些设备。
一级箱是电力系统中的主要配电设备，通常安装在变电站或发电厂内。
它主要用于将高压电能转变为低压电能，以供给工业、商业和居民用电。
一级箱通常包括断路器、隔离开关、电流互感器等设备，用来确保电能的安全分配和传输。
二级箱是一级箱的下游设备，通常安装在工业厂区或大型商业建筑内。
它主要用于将低压电能再次分配到各个用电设备中，以满足不同用电设备的需求。
二级箱通常包括熔断器、接触器、电能表等设备，用来确保电能的精确分配和计量。
三级箱是二级箱的下游设备，通常安装在各个用电设备的附近。
它主要用于将电能进一步分配到具体的用电设备中，以满足各个用电设备的具体需求。
三级箱通常包括插座、开关、保护装置等设备，用来确保电能的安全使用和控制。
在实际应用中，一级箱、二级箱、三级箱标准配电图需要严格按照相关标准和规范进行设计、安装和维护。
只有这样，才能确保电力系统的安全稳定运行，避免因电力故障而造成的损失和事故。
总的来说，一级箱、二级箱、三级箱标准配电图在电力系统中起着至关重要的作用，它们是电力系统中不可或缺的重要设备。
通过本文的介绍，相信读者对这些设备有了更深入的了解，能够更好地应用于实际工作中，确保电力系统的安全稳定运行。
