二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器的串联噪声和并联噪声
探测器-前置放大器第一级的信号和主要噪声源的等 效电路。
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
（2）低温运用。当温度T低时，a噪声较小，而且 由于探测器漏电流及场效应管栅极漏电流减少也 使b噪声减少。特别是场效应管的跨导也与温度有 关，在一定温度范围内，gm值要比常温大一倍左 右。
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 降低前置放大器噪声的措施
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器中a噪声和b噪声和c噪声
以a、b、c输入并联电流噪声表示的等效电路：
•等效输入端电流噪声
PPT文档演模板
•等效输出端电压噪声
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器中a噪声和b噪声和c噪声
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器的串联噪声和并联噪声
当反馈足够深时 由图(a)
由图(b)
最终得到
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器的串联噪声和并联噪声
变换增益、输出稳定性、输出噪声、输出脉冲上 升时间及其稳定性、计数率效应

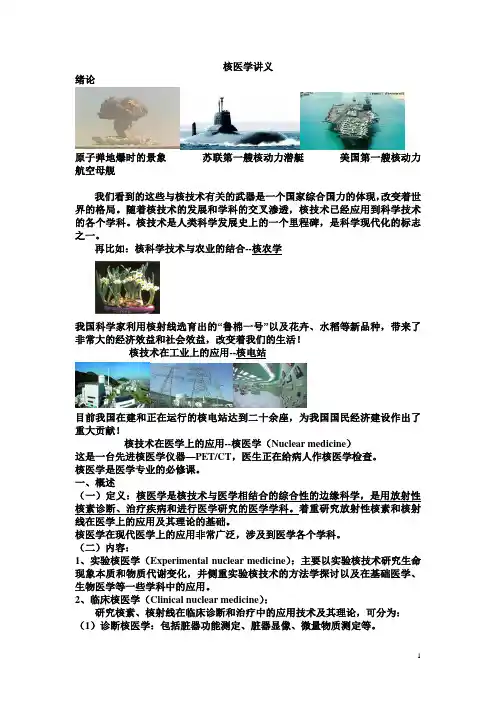

核医学讲义
