saber建立模型的步骤
saber 的相关内容
在Saber中应用Sqrt函数，出现mast_pin_conflict错误，请问Sqrt应该怎么接？你找的sqrt是控制模块，不能直接和电信号接，需要加v2var和var2vSaber的两种仿真流程Saber, 流程, 仿真下面通过一个比例积分放大的例子说明用 Saber 进行设计仿真的步骤：①绘制设计对象的电路。
首先进人 SaberSketch 界面，点击Part。
二响按钮，调出所需要的元器件。
寻找元件的方法有两种，可以通过Search String搜索，也可以双击Available Categorie中的 Mast PartsLibrary项，在各类别中寻找。
第二步编辑元器件属性，双击元器件即可编辑。
第三步将各元器件连接。
得到原理图。
如果电路图较复杂，则要为各分电路图创建符号，符号名要与电路图名一致，后缀为.Ai-sym。
符号要与电路或 MAST 模板连接。
最后点击 Design 菜单中的Netlist选项生成该设计的网络表。
点击 Design 菜单中的Simulate选项加载设计。
此后就可以进行仿真分析。
②电路分析。
Saber 中主要有直流工作点分析、直流传递特性分析、时域分析、频域分析、线性系统分析、灵敏度分析、参数扫描分析、统计特性分析（蒙特卡罗分析等）、傅立叶变换。
其中，直流工作点分析要注意Holldnodes项的设置以及算法的选择；直流传递特性的分析要注意在某一电源变化时电路中的参数随电源的变化规律；交流小信号分析要注意number of points项设置；暂态分析要注意Run DAnalysis First 项，Allow IP=EP项，Initial Point File 的设置。
计算直流工作点，点击 Analyses > Operating Point >DOperating Point…，确定后即开始分析。
通过Results>Operating Point Report…生成的报告可以看到直流分析结果。

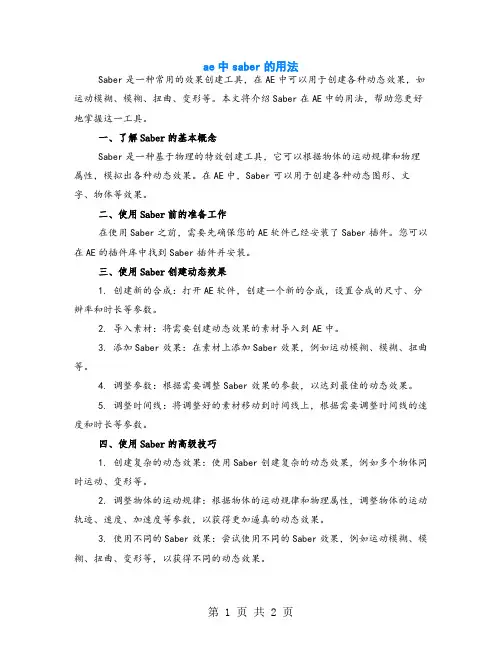

ae中saber的用法
ae中saber的用法Saber是一种常用的效果创建工具，在AE中可以用于创建各种动态效果，如运动模糊、模糊、扭曲、变形等。
本文将介绍Saber在AE中的用法，帮助您更好地掌握这一工具。
一、了解Saber的基本概念Saber是一种基于物理的特效创建工具，它可以根据物体的运动规律和物理属性，模拟出各种动态效果。
在AE中，Saber可以用于创建各种动态图形、文字、物体等效果。
二、使用Saber前的准备工作在使用Saber之前，需要先确保您的AE软件已经安装了Saber插件。
您可以在AE的插件库中找到Saber插件并安装。
三、使用Saber创建动态效果1. 创建新的合成：打开AE软件，创建一个新的合成，设置合成的尺寸、分辨率和时长等参数。
2. 导入素材：将需要创建动态效果的素材导入到AE中。
3. 添加Saber效果：在素材上添加Saber效果，例如运动模糊、模糊、扭曲等。
4. 调整参数：根据需要调整Saber效果的参数，以达到最佳的动态效果。
5. 调整时间线：将调整好的素材移动到时间线上，根据需要调整时间线的速度和时长等参数。
四、使用Saber的高级技巧1. 创建复杂的动态效果：使用Saber创建复杂的动态效果，例如多个物体同时运动、变形等。
2. 调整物体的运动规律：根据物体的运动规律和物理属性，调整物体的运动轨迹、速度、加速度等参数，以获得更加逼真的动态效果。
3. 使用不同的Saber效果：尝试使用不同的Saber效果，例如运动模糊、模糊、扭曲、变形等，以获得不同的动态效果。
4. 结合其他工具：将Saber与其他工具结合使用，例如使用其他插件或工具来增强动态效果的视觉效果和质感。
5. 优化性能：在使用Saber时，需要注意优化性能，避免出现卡顿或崩溃等问题。
可以通过优化合成尺寸、分辨率、素材质量等参数来提高性能。
五、案例分析下面是一个简单的案例，展示如何使用Saber在AE中创建动态文字效果：1. 创建新的合成：创建一个新的合成，设置合成的尺寸为400x400像素，分辨率为72像素/英寸。

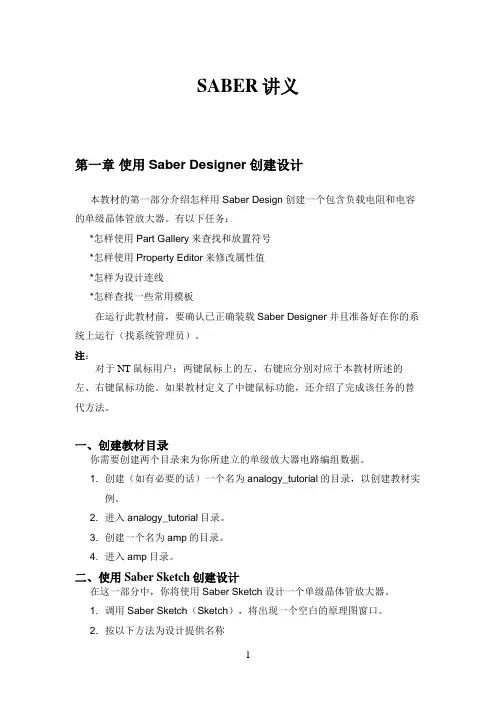

Saber仿真软件入门教程解析
SABER讲义第一章使用Saber Designer创建设计本教材的第一部分介绍怎样用Saber Design创建一个包含负载电阻和电容的单级晶体管放大器。
有以下任务：*怎样使用Part Gallery来查找和放置符号*怎样使用Property Editor来修改属性值*怎样为设计连线*怎样查找一些常用模板在运行此教材前，要确认已正确装载Saber Designer并且准备好在你的系统上运行（找系统管理员）。
注：对于NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。
如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。
一、创建教材目录你需要创建两个目录来为你所建立的单级放大器电路编组数据。
1. 创建（如有必要的话）一个名为analogy_tutorial的目录，以创建教材实例。
2. 进入analogy_tutorial目录。
3. 创建一个名为amp的目录。
4. 进入amp目录。
二、使用Saber Sketch创建设计在这一部分中，你将使用Saber Sketch设计一个单级晶体管放大器。
1. 调用Saber Sketch（Sketch），将出现一个空白的原理图窗口。
2. 按以下方法为设计提供名称3) 通过选择File＞Save As …菜单项，存储目前空白的设计。
此时将出现一个Save Schematic As对话框，如图1所示。
图 12) 在File Name字段输入名称Single_amp。
3) 单击OK。
3. 检查Saber Sketch工作面1)将光标置于某一图符上并保持在那里。
会显示一个文字窗口来识别该图符。
在工作面底部的Help字段也可查看有关图符的信息2)注意有一个名为Single_amp的Schematic窗口出现在工作面上。
三、放置部件在教材的这一部分你将按图2所示在原理框图上放置符号。
图中增加了如r1、r2等部件标号以便参照。
图 2 单级晶体管放大器部件布局1.按以下方式查找和放置npn晶体管符号：1) 单击Parts Gallery图符出现Parts Gallery对话框，如图3所示。
saber应用经验类-MAST语言建模（中文基础）
pin 类型数据
• 在MAST语言中，所谓指针就是元件模板的对 外连接点的一种形式，它也是模板对外连接的 最常用的一种形式，定义指针实际上就是定义 了元件的一种连接方式。 • pin 类型数据是SABER仿真器中定义的一种数 据，这种数据是专门针对器件的连接点，它包 括很多种类型的连接点，它们是通过量纲来定 义连接端点的类型的。
理想恒流源模板简介（续1）
• template_name是模板名，在通常情况下该模板 的文件名和这个模板应该一致。Connection points是定义的端点名，而argument则是使用这 个模板时需要赋值的变量，这个变量是通过网 表来赋值的。 • 模板头说明：说明在模板头中出现的除模板名 以外的所有变量，它应位于模板头之下。在恒 流源模板中，有两个类型的变量需要说明，一 个是节点类型，另一个是变量类型。
理想恒流源模板简介（续3）
• 对于一个模板来讲，连接点和模板参数 并不是必须的，在一些模板中并没有连 接点，也有一些模板就可能没有参数。 • 对于一个模板而言，通常情况下除了模 板头以外还有模板体，模板体都是在一 对括号中，在isource模板中的模板体就 是一个方程段。
理想恒流源模板简介（续4）
SABER仿真的过程
节点分析法
• 根据电路的结构，应用KCL定律，用节 点电压去表示之路电流，最后求解节点 电压的方法叫节点电压法。 • 从上面的叙述可以看出，节点电压法是 根据电路的结构，首先求出电路的节点 电压，然后再求电路中各个之路的电流。
SABER仿真过程（续1）
• SABER仿真器解方程时采用的是节点法， 在通常情况下器件端点电压是由系统的 结构决定了，也就是说如果系统的结构 一定则系统中各个器件端点电压就是一 定的，因此SABER仿真器认为系统中各 个器件的端点电压是已知的，而需要求 的就是各个器件的电流。
saber建立模型的步骤(精)1
使用下载的模型在许多IC厂商的网站上，会有一些基于Saber软件的模型可供下载使用。
当下载完基于Saber软件的模型（*.sin文件)以后，所需要做的事情就是为这个模型建立一个同名的符号（*.ai_sym文件），并设置两个属性值，就可以在SaberSketch中使用了。
但需要注意的是使用的时候，符号（*.ai_sym文件）和模型（*.sin文件）都要放在工作目录下。
下面简单举一个例子，假定从网上下载的模型文件为irf620.sin，利用文本编辑器打开该文件，一般能看到如下一段定义：template irf620 d g s；electrical d,g,s；其中irf620后面的g d s定义了模型有三个管脚，分别为g、d、s，第二行定义了这三个管脚都是electrical的，看到这里就足够了，我们可以根据这个在SaberSketch中为模型建立符号，步骤如下：（一）、在SaberSketch中调用New-symbol命令创建一个新符号，然后运用Drawing Tool工具绘制符号的轮廓图形；（二）、单击鼠标右键，在弹出菜单中选择Create-Analog Port，这里要与electrical属性对应，为符号添加3个端口(port)，即所谓的管脚；（三）、选中所添加的端口并单击鼠标右键，在弹出菜单中选择Attributes命令，在弹出的Port Attributes对话框中，设置Name分别为g、d、s（注意：3个端口的Name各对应一个，相当于对应器件的管脚）；（四）、在New Symbol窗口单击鼠标右键，在弹出菜单中选择Properties命令，会弹出Symbol Properties 对话框，在对话框中添加一项属性Primitive，其值设置为irf620(注意：这里对应的是模型的名字）。
（五）、选择命令，符号的名字为irf620，和模型（irf620.sin文件）保存在同一目录下。
再次在符号窗口单击右键，在弹出菜单中选择Properties命令，此时软件自动为符号和模型建立映射关系，如果出错，则表明映射过程出了问题，需要根据提示对符号或者模型进行修改；如果没出错，会再次弹出Symbol Properties对话框，自此就完成了为模型创建符号的工作。
Saber中文使用教程之软件仿真流程
Saber中文使用教程之软件仿真流程（1）今天来简单谈谈 Saber 软件的仿真流程问题。
利用 Saber 软件进行仿真分析主要有两种途径，一种是基于原理图进行仿真分析，另一种是基于网表进行仿真分析。
前一种方法的基本过程如下：a. 在 SaberSketch 中完成原理图录入工作；b. 然后使用 netlist 命令为原理图产生相应的网表；c. 在使用 simulate 命令将原理图所对应的网表文件加载到仿真器中，同时在Sketch 中启动 SaberGuide 界面；d. 在 SaberGuide 界面下设置所需要的仿真分析环境，并启动仿真；e. 仿真结束以后利用 CosmosScope 工具对仿真结果进行分析处理。
在这种方法中，需要使用 SaberSketch 和 CosmosScope 两个工具，但从原理图开始，比较直观。
所以，多数 Saber 的使用者都采用这种方法进行仿真分析。
但它有一个不好的地方就是仿真分析设置和结果观察在两个工具中进行，在需要反复修改测试的情况下，需要在两个窗口间来回切换，比较麻烦。
而另一种方法则正好能弥补它的不足。
基于网表的分析基本过程如下：a. 启动 SaberGuide 环境，即平时大家所看到的 Saber Simulator 图标，并利用 load design 命令加载需要仿真的网表文件 ;b. 在 SaberGuide 界面下设置所需要的仿真分析环境，并启动仿真；c. 仿真结束以后直接在 SaberGuide 环境下观察和分析仿真结果。
这种方法要比前一种少很多步骤，并可以在单一环境下实现对目标系统的仿真分析，使用效率很高。
但它由于使用网表为基础，很不直观，因此多用于电路系统结构已经稳定，只需要反复调试各种参数的情况；同时还需要使用者对 Saber 软件网表语法结构非常了解，以便在需要修改电路参数和结构的情况下，能够直接对网表文件进行编辑。
Saber仿真器中器件建模技术论文
摘要：本文总结提出了saber仿真平台中器件进行模型建立的5种方法，用于解决电路在此仿真平台中进行电路仿真时模拟器件库中器件不存在的问题。这5种器件建模的方法分别是：通用模板参量化、搭建宏电路、调用下载模型、mast语言、图形化工具。关键词：saber仿真平台器件建模通用模板参量化搭建宏电路0引言本文针对saber软件器件库中器件种类和数量的有限问题，根据saber软件的具体特征，结合工程实践中的具体经验，依据现有存在的器件模型建立的方法，总结提出了saber软件中用于实现器件模型建立方法：通用模板参量化，搭建宏电路，调用下载模型，mast语言，图形化建模工具。一、基于saber软件的器件建模理论在进行电路仿真分析时，电路搭建是关键，电路搭建是基于eda软件的，它们一般都含有数学模型器件库，对已有的器件，可直接调用。但往往在实际应用中，需要软件用户自己建立器件模型。在saber软件应用中，通过对器件模型建模过程的探索，总结出基于saber软件的5种器件建模方法。1.通用模板参量化通用模板参量化建模方法是指当软件模型器件库中有相似或同类器件模型时，可以通过设置模型的主要参数来实现所需器件模型的主要特性和功能，从而来完成器件模型建立的一种方法。其适用条件是模型器件库中存在单个模板能够包含所需器件物理原型所有的行为特征。通用模板参量化实现模型建立的基本步骤如下：①根据元器件手册的信息，选择合适的器件模板，并按照器件手册提供的数据填写模板中相应的参数，完成器件特性数据到通用模板参数的映射；②对完成参数映射的通用模板，按要求进行功能测试和性能测试；③如模型不满足要求，就需要调整模板参数或换用其他模板；若满足要求，就完成器件建模。2.搭建宏电路搭建宏电路建的该器件的功能和内部构造（功能参数或真值表），搭建器件的功能模型电路，最后对功能模型电路进行封装来实现器件模型的建立。搭建宏电路模型建模的基本步骤如下：①按照器件手册，根据器件的功能框图对器件功能电路进行划分，划分为具有不同功能的模块电路；②利用模型器件库中存在的各类器件模板器件，依据各个功能模块电路特性建立功能模块电路；③对各个功能模块电路进行独立的功能测试；④利用已经搭建的功能模块电路组建元器件的模型电路；⑤绘制器件模型符号，设置其属性，并封装元器件模型（建立模型文件和符号文件之间的映射关系）；⑥对器件模型进行功能测试和性能测试。3.调用下载模型调用下载模型建模是指在许多ic器件厂商网站上（如ixys，irf等），有基于saber软件的器件模型供下载使用。在saber软件中可以调用器件模型类型有：spice模型、ibis模型、*.sin模型等。调用下载模型建模基本步骤如下：①从ic网址上，下载所需的合适元器件模型；②转换下载的器件模型为saber中可使用的模型类型；③绘制元器件模型符号并设置其属性。转换成saber中可使用的文件类型后，就需要为器件模型建立一个同名的符号（*.ai_sym文件），并设置属性值。但需要注意的是，使用的时候符号（*.ai_sym文件）和模型文件都要放在同一个工作目录下。④封装元器件模型（建立模型文件和符号文件之间的映射关系）；⑤对器件模型进行测试，测试通过，器件建模完成。4.mast语言建模对器件进行建模型可以通过编写mast语言，也可由先前存在的mast模型库来构造。一旦器件模型或设计是由mast语言构造的，saber仿真器就可以模拟器件的行为，mast语言建模就是指定要被仿真的模型，它实际上就是要建立一系列的方程。因此用mast语言建模的核心就是用线性（或非线性）的代数、微分方程（组）来描述对象的特征。5.图形化建模工具图形化建模工具是由几类器件模型创建界面构成的，此方法创建的器件模型内容包括：模型mast模板，模型符号，应用文件，从而可实现该模型能重新载入到saber中使用。此建模工具可实现的模型种类，包括：电磁器件模型，二极管器件模型，mosfet管器件模型，电池模型等等。图形化建模工具建立元器件模型的主要步骤如下：①在图形化建模工具中，选择所需建立器件模型的种类；②根据器件手册提供数据，按图形化的界面提示信息，输入元器件模型的特性参数；③保存上述输入的模型参数；④输出器件模型及其符号；⑤对器件模型进行测试，测试通过，则器件模型的创建完成。二、结束语本文提出了saber电路仿真平台中遇到的问题：器件模型的建立。针对上述提出的saber软件中遇到的问题，本文结合saber软件的具体特征，总结提出了基于此软件平台下器件模型建立的5种方法。本文提出的器件建模方法几乎涵盖了saber中所有遇到的器件模型，具有很强广泛性和参考性，但在所建器件模型的精确度上还需进一步的研究。参考文献：[1]gao. dwz, mi. c, emadi. a. modeling and simulation of electric and hybrid vehicles. proceedings of the ieee. 2007, 95 (4):729-745[2]张尚珠,王海波.容差分析中器件建模技术的探讨.电子产品可靠性与环境试验. 2007,25(3):34-37[3]秦怡. wcca分析中电感电容的pspice建模优化.中国科技信息. 2009, 14(7):160-162[4]/index.php?do=space_article-lis.[5]吴少琴.电子元器件在电路仿真中的建模.电子设计工程. 2009,17(8):47-49[6]synopsys, inc. saber use guide.united states of america: 2009[7]lorenz. g, neul. r, dickmann. s. modeling of electrostatic mems components. international conference on modeling and simulation of microsystems. 1999:128-131[8]jeong. yk, kim. bk, oh. hs, park, jo. system level analysis for a locomotive inspection robot with integrated microsystems. nanotech .2003, 2:496-499
Saber容差分析模型使用说明
Saber 容差分析模型使用说明一、 副边电流采样过流保护容差分析 1、仿真电路图：2、电路图原理：如上图所示s I 为变换器输出电流（即容差分析对象）；s R 为输出电流检测电阻；1T 是电压控制电流源；1U ，2U 为运放；ref V 为基准电压（如TL431等）。
电路模型建立的思路是----对电路进行瞬态分析，分析结果能够得出一个稳态的s I ，使得a 点的电压与ref V 基准电压相等。
这样即可保证s I 是变换器的过流保护点。
然后再进行montecarlo 分析，得到容差分布图和CPK 值。
3、容差分析变量：容差分析变量即使用模型时需要设定偏差范围的器件参数。
即实际电路中影响精度（如过流保护点精度）的器件（如采样电阻，基准）。
使用时可根据实际需要进行更改。
1） 电流检测电阻s R2） 差分放大倍数2R 、3R 、4R 3） 电压基准ref V4、仿真结果：如图所示，Lower:26为规格书过流点指标下限； Upper:37为规格书过流点指标上限；Cpk:1.3059为软件自动计算出的Cpk 值。
二、 过压保护容差分析 1、仿真电路图：2、电路图原理：如上图所示out V 为变换器输出电压（即容差分析对象）；1R 、2R 为输出电压检测电阻；1T 是电压控制电压源；1U 为运放；refV 为基准电压（如TL431等）。
电路模型建立的思路是----对电路进行瞬态分析，分析结果能够得出一个稳态的out V ，使得a 点的电压与ref V 基准电压相等。
这样即可保证out V 是变换器的过流保护点。
然后再进行montecarlo 分析，得到容差分布图和CPK 值。
3、容差分析变量：容差分析变量即使用模型时需要设定偏差范围的器件参数。
即实际电路中影响精度（如过压保护点精度）的器件（如采样电阻，基准）。
使用时可根据实际需要进行更改。
1）电压检测分压电阻1R、2RV2）电压基准ref4、仿真结果：如图所示，Lower:2.37为规格书过流点指标下限；Upper:2.48为规格书过流点指标上限；Cpk:1. 2064为软件自动计算出的Cpk值。
Saber建模方法
接着来聊聊构建宏模型的建模方法，构建宏模型是指利用Saber软件的模板，根据器件的功能和内部构造，搭建器件模型。
构建宏模型条件如下：
1）没有现存单个模板存在；
2）器件可以由其它基本元件构成；
3）所有的基本单元Saber中都能找到相应的模板；
构建宏模型建模的方法基本包含以下几个步骤。
1）根据器件的功能框图将器件模型的功能模块进行划分，比如划分为输入级、中间级、输出级三个部分；
2）利用各类通用模板，依据各个功能模块特性建立模型；
3）对各个功能模块进行独立测试，如满足要求，就利用已经建立的功能模块搭建器件的模型；
4）最后对模型进行测试，如满足要求，可将模型打包，建立器件的模型模板。
这种方法很实用，几乎可以完成所有的建模，快速且相对容易，可以说，几乎80％以上的仿真模型都可以通过这种方法建立。
但这种方法对用户的要求也要更高，不仅要熟悉Saber 中各类通用模板的基本功能和参数设置，而且要有一定的分析能力，能够通过分析目标器件的数据手册以及功能框图，掌握所建模型的内部功能结构、模块划分、运行原理等；具备了这些能力，才能够采用合适的模板去建立模型内部的模块，并在此基础上构建最终所需的宏模型；同时还需要一定的模型测试能力，因为需要对每个功能模块都行进测试以保证最后构建的宏模型行为和精度满足仿真的需要；最后，最好还要对Saber仿真的方式和收敛性有一定的了解，因为对一个复杂的器件，其宏模型往往是复杂甚至过渡复杂的，这样就可能导致模型的效率低下乃至引起收敛性问题，此时就需要对模型做一些调整和优化，以提高效率和减少收敛性问题。
在今后的文章中，domono会通过一个实例来展示这种方法的基本过程，希望能对大家有所帮助。
SABER创建模型教程
第一章使用Saber Designer创建设计本教材的第一部分介绍怎样用Saber Design创建一个包含负载电阻和电容的单级晶体管放大器。
有以下任务：*怎样使用Part Gallery来查找和放置符号*怎样使用Property Editor来修改属性值*怎样为设计连线*怎样查找一些常用模板在运行此教材前，要确认已正确装载Saber Designer并且准备好在你的系统上运行（找系统管理员）。
注：对于NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。
如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。
一、创建教材目录你需要创建两个目录来为你所建立的单级放大器电路编组数据。
1. 创建（如有必要的话）一个名为analogy_tutorial的目录，以创建教材实例。
2. 进入analogy_tutorial目录。
3. 创建一个名为amp的目录。
4. 进入amp目录。
二、使用Saber Sketch创建设计在这一部分中，你将使用Saber Sketch设计一个单级晶体管放大器。
1. 调用Saber Sketch（Sketch），将出现一个空白的原理图窗口。
2. 按以下方法为设计提供名称3) 通过选择File＞Save As …菜单项，存储目前空白的设计。
此时将出现一个Save Schematic As对话框，如图1所示。
图 12) 在File Name字段输入名称Single_amp。
3) 单击OK。
3. 检查Saber Sketch工作面1)将光标置于某一图符上并保持在那里。
会显示一个文字窗口来识别该图符。
在工作面底部的Help字段也可查看有关图符的信息2)注意有一个名为Single_amp的Schematic窗口出现在工作面上。
三、放置部件在教材的这一部分你将按图2所示在原理框图上放置符号。
图中增加了如r1、r2等部件标号以便参照。
图 2 单级晶体管放大器部件布局1.按以下方式查找和放置npn晶体管符号：1) 单击Parts Gallery图符出现Parts Gallery对话框，如图3所示。
AE插件Saber使用教程
AE插件Saber使用教程AE（Adobe After Effects）是一款常用的电影后期制作软件，拥有丰富的功能和强大的插件系统。
其中，插件Saber是一款广泛使用的AE插件，可以用来创建各种动态而逼真的光效。
本文将为您介绍Saber插件的基本使用方法和一些技巧。
1. 安装Saber插件首先，您需要在AE软件中安装Saber插件。
将插件文件复制到AE的插件文件夹中，然后重新启动AE软件，即可完成插件的安装。
2. 创建一个合成在AE软件中打开一个新的合成，或者选择一个现有的合成。
在合成中创建一个光效效果的图层。
在图层上右键点击，选择“新建”，然后选择“光效”。
3. 添加Saber效果在图层上右键点击，选择“效果”，然后选择“Video Copilot”，再选择“Saber”。
这样，您就可以在图层上添加Saber效果。
4. 调整Saber效果在AE的效果控制面板中，您可以看到Saber插件的各种参数选项。
您可以根据需求调整这些参数，来创造不同的光效效果。
- Core Type（核心类型）：可以选择光线的核心形状，例如：线条、圆形、多边形等。
- Core Size（核心大小）：可以调整光线核心的大小。
- Core Color（核心颜色）：可以选择光线核心的颜色。
- Glow Type（光晕类型）：可以选择光线外层的光晕类型，例如：方形、圆形、流光等。
- Glow Size（光晕大小）：可以调整光晕的大小。
- Glow Colors（光晕颜色）：可以选择光晕的颜色。
- Speed（速度）：可以调整光线效果的运动速度。
- Twist（扭曲）：可以调整光线的扭曲程度。
5. 添加动画通过Saber插件，您可以为光效效果添加动画，使其更加生动。
在AE中可以使用关键帧来实现这一效果。
- 在时间轴上选择开始时刻，将某些参数值调整到您想要的状态。
- 在时间轴上选择结束时刻，再次调整参数值，使其与开始时刻不同。
- 点击时间轴上的“记录”按钮，然后在开始和结束时刻之间插入关键帧。
Saber如何创建分层模型
如何创建分层设计模型北京才略科技有限公司地址：北京市西城区裕民路18号北环中心A311电话：010)82673952/82673953传真：010)82250791邮编：100029步骤◆创建底层原理图◆添加分层连接端口◆将底层部分器件参数做为变量向上传递（可选）◆保存底层原理图◆为底层原理图创建符号以便在上层中使用◆在符号编辑器中为符号创建变量参数（可选）◆保存符号Beijing Greatalent Tech Co.,Ltd.步骤1. 创建底层原理图 依据系统功能划分，以子系统、部件模块为基础创建底层原理图Beijing Greatalent Tech Co.,Ltd.步骤2. 添加分层连接端口 在Parts Gallery 中利用Seach功能查找分层连接端口Beijing Greatalent Tech Co.,Ltd.步骤2. 添加分层连接端口(续) Beijing Greatalent Tech Co.,Ltd.步骤3. 定义需要在上层设置的参数(可选) Beijing Greatalent Tech Co.,Ltd.步骤4.保存底层原理图Beijing Greatalent Tech Co.,Ltd.步骤5. 为底层原理图创建符号Beijing Greatalent Tech Co.,Ltd.‐符号编辑助手自动生成符号Beijing Greatalent Tech Co.,Ltd.‐符号编辑助手中调整端口位置符号编辑助手Beijing Greatalent Tech Co.,Ltd.步骤6. 为分层符号定义所需传递的参数(可选) Beijing Greatalent Tech Co.,Ltd.步骤6. 为分层符号定义所需传递的参数(可选) (续)◆选择“New Property”添加参数名称◆参数名称即底层原理图中定义的变量名称◆*req* 表示必须设置值的参数◆也可在Value列定义缺省参数值Beijing Greatalent Tech Co.,Ltd.步骤7. 保存符号底层原理图和符号必须同名且在同一目录Beijing Greatalent Tech Co.,Ltd.如何使用所创建的分层模型◆在上层原理图中右键单击弹出右键菜单◆选择Get Part‐>By SymbolName…◆浏览至底层电路图所在目录并选择与底层原理图同名的符号Beijing Greatalent Tech Co.,Ltd.谢谢！北京才略科技有限公司地址：北京市西城区裕民路18号北环中心A311电话：010)82673952/82673953传真：010)82250791邮编：100029。
Saber仿真软件入门教程
SABER讲义第一章使用Saber Designer创建设计本教材的第一部分介绍怎样用Saber Design创建一个包含负载电阻和电容的单级晶体管放大器。
有以下任务：*怎样使用Part Gallery来查找和放置符号*怎样使用Property Editor来修改属性值*怎样为设计连线*怎样查找一些常用模板在运行此教材前，要确认已正确装载Saber Designer并且准备好在你的系统上运行（找系统管理员）。
注：对于NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。
如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。
一、创建教材目录你需要创建两个目录来为你所建立的单级放大器电路编组数据。
1. 创建（如有必要的话）一个名为analogy_tutorial的目录，以创建教材实例。
2. 进入analogy_tutorial目录。
3. 创建一个名为amp的目录。
4. 进入amp目录。
二、使用Saber Sketch创建设计在这一部分中，你将使用Saber Sketch设计一个单级晶体管放大器。
1. 调用Saber Sketch（Sketch），将出现一个空白的原理图窗口。
2. 按以下方法为设计提供名称3) 通过选择File＞Save As …菜单项，存储目前空白的设计。
此时将出现一个Save Schematic As对话框，如图1所示。
图 12) 在File Name字段输入名称Single_amp。
3) 单击OK。
3. 检查Saber Sketch工作面1)将光标置于某一图符上并保持在那里。
会显示一个文字窗口来识别该图符。
在工作面底部的Help字段也可查看有关图符的信息2)注意有一个名为Single_amp的Schematic窗口出现在工作面上。
三、放置部件在教材的这一部分你将按图2所示在原理框图上放置符号。
图中增加了如r1、r2等部件标号以便参照。
图 2 单级晶体管放大器部件布局1.按以下方式查找和放置npn晶体管符号：1) 单击Parts Gallery图符出现Parts Gallery对话框，如图3所示。
Saber仿真软件入门教程
Saber仿真软件入门教程SABER讲义第一章使用Saber Designer创建设计本教材的第一部分介绍怎样用Saber Design创建一个包含负载电阻和电容的单级晶体管放大器。
有以下任务：*怎样使用Part Gallery来查找和放置符号*怎样使用Property Editor来修改属性值*怎样为设计连线*怎样查找一些常用模板在运行此教材前，要确认已正确装载Saber Designer并且准备好在你的系统上运行（找系统管理员）。
注：对于NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。
如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。
一、创建教材目录你需要创建两个目录来为你所建立的单级放大器电路编组数据。
1. 创建（如有必要的话）一个名为analogy_tutorial的目录，以创建教材实例。
2. 进入analogy_tutorial目录。
3. 创建一个名为amp的目录。
4. 进入amp目录。
二、使用Saber Sketch创建设计在这一部分中，你将使用Saber Sketch设计一个单级晶体管放大器。
1. 调用Saber Sketch（Sketch），将出现一个空白的原理图窗口。
2. 按以下方法为设计提供名称3) 通过选择File＞Save As …菜单项，存储目前空白的设计。
此时将出现一个Save Schematic As对话框，如图1所示。
图 12) 在File Name字段输入名称Single_amp。
3) 单击OK。
3. 检查Saber Sketch工作面1)将光标置于某一图符上并保持在那里。
会显示一个文字窗口来识别该图符。
在工作面底部的Help字段也可查看有关图符的信息2)注意有一个名为Single_amp的Schematic窗口出现在工作面上。
三、放置部件在教材的这一部分你将按图2所示在原理框图上放置符号。
图中增加了如r1、r2等部件标号以便参照。
Saber仿真器中器件建模技术探讨
Saber仿真器中器件建模技术探讨摘要：本文总结提出了saber仿真平台中器件进行模型建立的5种方法，用于解决电路在此仿真平台中进行电路仿真时模拟器件库中器件不存在的问题。
这5种器件建模的方法分别是：通用模板参量化、搭建宏电路、调用下载模型、mast语言、图形化工具。
关键词：saber仿真平台器件建模通用模板参量化搭建宏电路0 引言本文针对saber软件器件库中器件种类和数量的有限问题，根据saber软件的具体特征，结合工程实践中的具体经验，依据现有存在的器件模型建立的方法，总结提出了saber软件中用于实现器件模型建立方法：通用模板参量化，搭建宏电路，调用下载模型，mast 语言，图形化建模工具。
一、基于saber软件的器件建模理论在进行电路仿真分析时，电路搭建是关键，电路搭建是基于eda 软件的，它们一般都含有数学模型器件库，对已有的器件，可直接调用。
但往往在实际应用中，需要软件用户自己建立器件模型。
在saber软件应用中，通过对器件模型建模过程的探索，总结出基于saber软件的5种器件建模方法。
1.通用模板参量化通用模板参量化建模方法是指当软件模型器件库中有相似或同类器件模型时，可以通过设置模型的主要参数来实现所需器件模型的主要特性和功能，从而来完成器件模型建立的一种方法。
其适用条件是模型器件库中存在单个模板能够包含所需器件物理原型所有的行为特征。
通用模板参量化实现模型建立的基本步骤如下：①根据元器件手册的信息，选择合适的器件模板，并按照器件手册提供的数据填写模板中相应的参数，完成器件特性数据到通用模板参数的映射；②对完成参数映射的通用模板，按要求进行功能测试和性能测试；③如模型不满足要求，就需要调整模板参数或换用其他模板；若满足要求，就完成器件建模。
2.搭建宏电路搭建宏电路建模方法是指利用软件模型器件库中存在的器件模型，根据器件数据手册提供的该器件的功能和内部构造（功能参数或真值表），搭建器件的功能模型电路，最后对功能模型电路进行封装来实现器件模型的建立。
Saber中级仿真培训教材
第一章SABER 的建模方法研究一、 前SABER 仿真软件中的器体模型库很丰富，各种器件模型多达1万个，但它们均是 一些通用的器件模型，可以满足大多数情况下的仿真需求。
但在下列三种情况下，就 要自己建立模型进行仿真。
1、 S ABER 提供的仿真模型不能满足一些特殊要求，如在进行参数扫描仿真分析时， 不能将儿个参数同时变化扫描进行仿真。
2、 在对控制策略和系统进行仿真时，对于特定的控制算法或调节器通用软件本身不会 提供现成的算法模型，此时就必须进行建模。
3、 S ABER 提供的模型本身存在缺陷，仿真不能真实地反映电路或系统的工作情况。
如果遇到上述情况之一，为了取得较好的仿真结果和现实指导意义，建立仿真模型 将不可避免。
通常建立仿真模型的方法有两种，一种是基于SABER 模型库中己有的模 型进行组合，将由多个器件组成的电路打包成一个器件，这种方法也称之为电路等级 建模法；另一种是用MAST 语言进行编写，对器件的行为进行描述，这在研究控制算 法中应用较多。
下面列举实例，从这两个方而进行具体介绍建模的操作方法和思路。
二、 基于电路基本器件的建模方法：电路等级建模法。
实例：在进行三相对称电路仿真时，在三相输入或输出的三根相线中串联三个电 抗器La 、Lb 、Lc 和并联三个电容进行滤波，并需要三个电抗器的电感值或三个电容值 同时变化进行参数扫描分析，为了简化电路和仿真分析，可将它们组合成一个电路符 号，并对三个电感和电容进行归一化处理。
1、画屯路图：在SabeiSketch 中，将三个电感和电容接成如图1-1所示的电路。
refilll:lfref 12 l:lf图1・1、三相滤波电路图ref:l3 l:lfref:c1 c:cfref:c2 ref:c3 c:cf c ：cf 中2、定义与外电路相连的接线端□和参数：在SABER 的器件库界而下，利用关键词hierarchical 查找，可以查找出四种接线端： Hieiaichical Analogs Hieiaiclucal Bidiiection> Hierarchical Input 、Hieiarclucal Output0 个接线端曰，它们均可放入电路图中与接线端相连，分别适用于模拟、双向、输入和 输出端口。
Saber仿真新手入门就看这几步（经典）
Saber仿真新⼿⼊门就看这⼏步（经典）Saber2011仿真步骤1.画好原理图。
例如：2.保存，格式命为XX.ai_sch3.DC⼯作点分析，主要是求解系统的静态⼯作点，为其他分析提供初始值。
设置如下：采样点密度进度显⽰控制调试释放保留点⾃动显⽰结果结束⽂件是否使⽤初始条4.瞬态（transient）分析（时域分析），瞬态分析⽤于检验系统的时域特性，此分析通常从静态⼯作点开始。
但对于⾃激振荡电路应从零时刻开始：结束时间时间步长显⽰进度先运⾏DC分析5.显⽰瞬态分析结果：点击Results > Operating Point Report，弹出：下划线可以减少空间点击Design > Back-Annotate > Place Across Values，查看每个点的电压值。
6.在设计⽂件中放探头（probe）查看时域波形：在原理图的连线上点击右键，选择probe，就会弹出⼀个⽅框显⽰各点波形，拖动箭头可以显⽰各点的波形（电压---时间）。
7.交流⼩信号分析：点击OK后将会弹出CosmosScope窗⼝双击每个点将会显⽰波形，例如双击n_1得到下图:8.测量波形中每个点的值;还是在CosmosScope窗⼝的左下⽅单击，将会弹出：单击可以显⽰所测的项⽬。
9.参数变化时，为每个电阻值分析：直流⼯作点分析，瞬态分析，⼩信号分析。
下⾯以三极管的发射极电阻（re）变化时的分析举例：在saber sketch窗⼝中单击，显⽰：单击上⾯对话框中的显⽰窗⼝应更改后的对话框如下：后单击Accept,回到Looping Commands中单击选择Within Loop(s)> Transient显⽰下窗⼝：点击弹出：只需要修改InputOut的参数，所以点击并修改参数后如下所⽰：然后点击Accept.回到Looping Commands对话框中单击显⽰如下：只需要修改InputOutput，修改后如下：点击Accept,后点击OK10.显⽰参数扫描结果a.打开CosmosScope窗⼝，点击清除先前的波形；b.关掉先前的XX.vary_ac.ai_pl窗⼝;c.从Signal Manager中单击在新的对话框中按Shift键选择后点击“打开”，显⽰：后选择下的各点显⽰波形：可以从上图中删除（DEG）：F（Hz）图形，剩下就是我们需要的图形：d.双击XX.vary_tr.ai_pl中的每个点，(V):t(s)图形也将会显⽰在Graph中。
Saber软件几种建模的方法
对Saber软件而言，通常有一下几种建模的方法：
1. 对Saber自带的通用模板参量化－是指根据器件手册中规定的特性参数，对通用模板的各参数项进行量化，建立特定的器件模型。
2.搭建宏电路模型－是指利用Saber软件自带的模板，根据器件的功能和内部构造，搭建功能电路模型。
3.用MAST语言建模－是指运用Saber软件的建模语言MAST，对器件的物理行为和特性进行描述，建立器件模型。
4. 用图形化建模工具建模－是指利用Saber软件自带或（其他软件提供）的专用于某一类物理原型的工具进行建模。
这几种建模方法中，每一种都有自己的特点和适用范围，并且各种方法在使用上有难有易，在有多种方法都可以进行建模时，应考虑在满足要求的前提下，尽可能采用简单的建模方法。
浅谈Saber的建模方法参量化通用模板
聊聊Saber建模的话题。
在上一篇日志里提到了几种常用的建模方法，以后针对每种建模方法进行一些介绍，并争取拿一些实例出来分析。
希望这样能帮助大家更好的理解Saber建模。
今天我们先来看一看其中相对最简单的一种建模方法－－－参量化基本模板。
参量化通用模板是指根据器件手册中规定的特性参数，对通用模板的各参数项进行量化，建立特定的器件模型。
其适用条件如下：Saber软件存在单个模板能够包含物理原型所有行为特性。
参量化通用模板建模的方法基本包含以下几个步骤1）根据器件手册中提供的数据填写通用模板中相应的参数，完成器件特性数据到通用模板参数的映射；2）对已经完成参数映射的通用模板，按要求进行功能测试和性能测试；3）如模型不满足要求，就需要调整通用模板参数或者换用其他通用模板；如满足要求，就可以根据Saber软件模型的要求，定义器件模型的各个程序段（对于参量化通用模板，一般只需要定义模板头、管脚、参数、模型网表四个部分），建立器件的模型了。
采用这种方法，通常遇到的问题主要是对模板参数的含义不理解。
因为模板本身是根据器件的物理特种和行为特征建立的，所以其参数也会带有物理特征或者行为特征。
描述器件行为特征的参数通常和应用联系比较紧密，所以也比较容易理解，比如稳压器的稳压值，输入范围等。
但描述器件物理特性的参数通常就比较难理解，因为这需要使用者对器件的物理构成和特性有一些正确的理解，比如MOSFET中参数saber_model，又比如非线性电感中的len_fe和len_air等。
对于带有行为特性参数的模板，其设置相对简单，只要读懂模板的帮助文档，在对器件的各种特性有一些基本了解，就能够完成设置。
而对于带有物理特性参数的模板，通常情况下这类模板都比较复杂，通过手工设置得到比较精确的模型会很费时费力。
因此，除非你需要一个非常简单的模型，比如BJT，只要放大倍数是100就行，输入输出特性没有任何要求，类似这种情况可以考虑手工设置，否则尽量使用Saber自带的建模工具进行建模，或者找性能参数接近或行为类似的模型替代进行仿真。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用下载的模型
在许多IC厂商的网站上，会有一些基于Saber软件的模型可供下载使用。
当下载完基于Saber软件的模型（*.sin文件)以后，所需要做的事情就是为这个模型建立一个同名的符号（*.ai_sym文件），并设置两个属性值，就可以在SaberSketch中使用了。
但需要注意的是使用的时候，符号（*.ai_sym文件）和模型（*.sin文件）都要放在工作目录下。
下面简单举一个例子，假定从网上下载的模型文件为irf620.sin，利用文本编辑器打开该文件，一般能看到如下一段定义：template irf620 d g s；
electrical d,g,s；
其中irf620后面的g d s定义了模型有三个管脚，分别为g、d、s，第二行定义了这三个管脚都是electrical的，看到这里就足够了，我们可以根据这个在SaberSketch中为模型建立符号，步骤如下：（一）、在SaberSketch中调用New-symbol命令创建一个新符号，然后运用Drawing Tool工具绘制符号的轮廓图形；
（二）、单击鼠标右键，在弹出菜单中选择Create-Analog Port，这里要与electrical属性对应，为符号添加3个端口(port)，即所谓的管脚；
（三）、选中所添加的端口并单击鼠标右键，在弹出菜单中选择Attributes命令，在弹出的Port Attributes对话框中，设置Name分别为g、d、s（注意：3个端口的Name各对应一个，相当于对应器件的管脚）；
（四）、在New Symbol窗口单击鼠标右键，在弹出菜单中选择Properties命令，会弹出Symbol Properties 对话框，在对话框中添加
一项属性Primitive，其值设置为irf620(注意：这里对应的是模型的名字）。
（五）、选择File-Save命令，符号的名字为irf620，和模型（irf620.sin 文件）保存在同一目录下。
再次在符号窗口单击右键，在弹出菜单中选择Properties命令，此时软件自动为符号和模型建立映射关系，如
果出错，则表明映射过程出了问题，需要根据提示对符号或者模型进行修改；如果没出错，会再次弹出Symbol Properties对话框，自此就完成了为模型创建符号的工作。
需要注意的是，在使用模型的时候，需要将模型和符号文件同时拷入工作目录下，并通过Schematic/Get Part/By Symbold Name命令进行调用，也可通过在Parts Gallery里右键单击某个目录，在弹出菜单中选择New Part命令，将模型和符号加入Parts Gallery中，方便使用。
另外，也可以将自己创建的符号（*.ai_sym）放在一个目录，并设置AI_SCH_PA TH环境变量指向该目录，这样目录中的所有符号对于SaberSketch都是可见的，以后在使用该符号的时候就不必将它拷入工作目录了，对于模型（*.sin），也可以采取同样的处理方式，不过环境变量设置为SABER_DATA_PATH即可。
