国产函数、任意波形发生器大比拼

合集下载

33220A 20MHz 函数任意波形发生器数据表说明书

Keysight 33220A20 MHz Function/Arbitrary Waveform GeneratorData SheetProduct Discontinuance NoticeThe 33220A function generator and all associatedoptions will be discontinued December 1, 2016. Thelast date this product can be ordered is November30, 2016.–For new product purchases, Keysight recom-mends the 33500B Trueform Series waveformgenerators.–For more information, as well as to access todetailed migration guides, please visit/find/nextgenFGs–To contact a product selection expert, visit/find/contactusUncompromising performance for functions and waveforms The Keysight Technologies 33220A func-tion/arbitrary waveform generator usesdirect digital synthesis (DDS) techniques to create a stable, accurate output signal for clean, low distortion sine waves. It also gives you square waves with fast rise and fall times up to 20 MHz and linear ramp waves up to 200 kHz.Pulse generationThe 33220A can generate variable-edge-time pulses up to 5 MHz. Withvariable period, pulse width, andamplitude the 33220A is ideally suitedto a wide variety of applications requir-ing a flexible pulse signal.Custom waveformgenerationUse the 33220A to generate complexcustom waveforms. With 14-bitresolution, and a sampling rate of50 MSa/s, the 33220A gives you theflexibility to create the waveforms youneed. It also lets you store up to fourwaveforms in nonvolatile memory.The Keysight IntuiLink arbitrary wave-form software allows you to easily cre-ate, edit, and download complex wave-forms using the waveform editor. Oryou can capture a waveform usingIntuiLink for Oscilloscope and sendit to the 33220A for output. T o findout more about IntuiLink, visit/find/intuilink.Easy-to-use functionalityFront-panel operation of the 33220A isstraight-forward and user friendly. Youcan access all major functions with asingle key or two. The knob or numerickeypad can be used to adjust frequen-cy, amplitude, offset, and other param-eters. You can even enter voltage val-ues directly in V pp, V rms, dBm, or ashigh and low levels. Timing parameterscan be entered in Hertz (Hz) orseconds.Internal AM, FM, PM, FSK, and PWMmodulation make it easy to modulatewaveforms without the need for a sep-arate modulation source. Linear andlogarithmic sweeps are also built in,with sweep rates selectable from 1 msto 500 s. Burst mode operation allowsfor a user-selected number of cyclesper period of time. GPIB, LAN, andUSB interfaces are all standard, plusyou get full programmability using SCPIcommands.External frequency reference(Option 001)The 33220A external frequency refer-ence lets you synchronize to an exter-nal 10 MHz clock, to another 33220A,or to a Keysight 33250A. Phase adjust-ments can be made from the frontpanel or via a computer interface,allowing precise phase calibration andadjustment.Key Features–Fully compliant to LXI Class Cspecification–20 MHz Sine and Squarewaveforms–Pulse, Ramp, Triangle, Noise,and DC waveforms–14-bit, 50 MSa/s, 64 k-pointarbitrary waveforms–AM, FM, PM, FSK, and PWMmodulation types–Linear & logarithmic sweeps andburst operation–10 mV pp to 10 V pp amplituderange–Graph mode for visual verifica-tion of signal settings–Connect via USB, GPIB and LANMeasurement CharacteristicsWaveformsStandard Sine, Square, Ramp,Triangle, Pulse,Noise, DCBuilt-in arbitrary Exponential rise,Exponential fall,Negative ramp,Sin(x)/x, Cardiac Waveforms CharacteristicsSineFrequency Range 1 µHz to 20 MHz Amplitude Flatness[1], [2](relative to 1 kHz)< 100 kHz 0.1 dB100 kHz to 5 MHz 0.15 dB5 MHz to 20 MHz 0.3 dB Harmonic distortion[2], [3]< 1 V PP≥ 1 V PP DC to 20 kHz –70 dBc –70 dBc20 kHz to 100 kHz –65 dBc –60 dBc 100 kHz to 1 MHz –50 dBc –45 dBc1 MHz to 20 MHz –40 dBc –35 dBc Total harmonic distortion[2], [3]DC to 20 kHz 0.04%Spurious (non-harmonic)[2], [4]DC to 1 MHz –70 dBc1 MHz to 20 MHz –70 dBc + 6 dB/octave Phase noise(10 kHz offset) –115 dBc / Hz, typical SquareFrequency range 1 µHz to 20 MHz Rise/Fall time < 13 ns Overshoot < 2%Variable duty cycle 20% to 80% (to 10 MHz)40% to 60% (to 20 MHz) Asymmetry (@ 50% duty)1% of period + 5 ns Jitter (RMS) 1 ns +100 ppm of period Ramp, TriangleFrequency range 1 µHz to 200 kHz Linearity < 0.1% of peak output Variable Symmetry 0.0% to 100.0% PulseFrequency range 500 µHz to 5 MHz Pulse width 20 ns minimum,(period ≤ 10s) 10 ns resolution Variable edge time < 13 ns to 100 ns Overshoot < 2%Jitter (RMS) 300 ps +0.1 ppm of period NoiseBandwidth 9 MHz typicalArbitraryFrequency range 1 µHz to 6 MHzWaveform length 2 to 64 k pointsAmplitude resolution 14 bits (including sign)Sample rate 50 MSa/sMin. Rise/Fall Time 35 ns typicalLinearity < 0.1% of peak outputSettling Time < 250 ns to 0.5%of final valueJitter (RMS) 6 ns + 30 ppmNon-volatile memory four waveformsCommon CharacteristicsFrequencyAccuracy[5]± (10 ppm + 3 pHz)in 90 days± (20 ppm + 3 pHz)in 1 yearResolution 1 µHzAmplitudeRange 10 mV PP to10 V PP into 50 Ω20 mV PP to 20 V PPinto open circuitAccuracy[1], [2] (at 1 kHz)± 1% of setting± 1 mV PPUnits V PP, V rms, dBmResolution 4 digitsDC OffsetRange (peak AC + DC) ± 5 V into 50 Ω± 10 V into open circuitAccuracy[1], [2]± 2% of offset setting± 0.5% of amplitude± 2 mVResolution 4 digitsMain OutputImpedance 50 Ω typicalIsolation 42 Vpk maximumto earthProtection Short-circuit protected,overload automaticallydisables main outputExternal Frequency Reference (Option 001)Rear Panel InputLock Range 10 MHz ± 500 HzLevel 100 mV PP to 5 V PPImpedance 1 kΩ typical,AC coupledLock Time < 2 secondsRear Panel OutputFrequency 10 MHzLevel 632 mV PP(0 dBm), typicalImpedance 50 Ω typical,AC coupledPhase OffsetRange + 360° to - 360°Resolution 0.001°Accuracy 20 nsModulationAMCarrier waveforms Sine, Square,Ramp, ArbSource Internal/ExternalInternal modulation Sine, Square, Ramp,Triangle, Noise, Arb(2 mHz to 20 kHz)Depth 0.0% to 120.0%FMCarrier waveforms Sine, Square,Ramp, ArbSource Internal/ExternalInternal modulation Sine, Square, Ramp,Triangle, Noise, Arb(2 mHz to 20 kHz)Deviation DC to 10 MHzPMCarrier waveforms Sine, Square,Ramp, ArbSource Internal/ExternalInternal modulation Sine, Square, Ramp,Triangle, Noise, Arb(2 mHz to 20 kHz)Deviation 0.0 to 360.0 degreesPWMCarrier waveform PulseSource Internal/ExternalInternal modulation Sine, Square, Ramp,Triangle, Noise, Arb(2 mHz to 20 kHz)Deviation 0% to 100%of pulse widthFSKCarrier waveforms Sine, Square,Ramp, ArbSource Internal/ExternalInternal modulation 50% duty cyclesquare (2 mHzto 100 kHz)External Modulation Input[6](for AM, FM, PM, PWM)Voltage range ± 5 V full scaleInput impedance 5 kΩ typicalBandwidth DC to 20 kHzSweepWaveforms Sine, Square,Ramp, ArbT ype Linear or Logarithmic Direction Up or Down Sweep time 1 ms to 500 s Trigger Single, External,or Internal Marker falling edge of syncsignal (programmablefrequency)Burst[7]Waveforms Sine, Square, Ramp,Triangle, Pulse,Noise, ArbT ype Counted (1 to 50,000cycles), Infinite, Gated Start/Stop Phase –360° to +360°Internal Period 1 µs to 500 s Gate Source External trigger Trigger source Single, Externalor Internal Trigger CharacteristicsTrigger inputInput level TTL compatible Slope Rising or Falling,selectablePulse width > 100 nsInput impedance >10 kΩ, DC coupled Latency < 500 nsJitter (rms) 6 ns (3.5 ns for pulse) Trigger outputLevel TTL compatibleinto ≥ 1 kΩPulse width > 400 nsOutput Impedance 50 Ω, typical Maximum rate 1 MHzFanout ≤ 4 Keysight33220As Programming Times (typical) Configuration timesUSB LAN GP I B Function Change 111 ms 111 ms 111 ms Frequency Change 1.5 ms 2.7 ms 1.2 ms Amplitude Change 30 ms 30 ms 30 ms Select User Arb 124 ms 124 ms 123 ms Arb Download Times(binary transfer) USB LAN GPIB 64 k points 96.9 ms 191.7 ms 336.5 ms 16 k points 24.5 ms 48.4 ms 80.7 ms 4 k points 7.3 ms 14.6 ms 19.8 ms GeneralPower Supply CAT II100 - 240 V @50/60 Hz (–5%, +10%)100 - 120 V @ 400 Hz(±10%)Power Consumption 50 VA maxOperating Environment IEC 61010Pollution Degree 2Indoor LocationOperating T emperature 0 to 55 °COperating Humidity 5% to 80% RH,non-condensingOperating Altitude Up to 3000 metersStorage T emperature –30 to 70 °CState Storage Memory Power off stateautomatically saved.Four user-configurablestored statesInterface USB, GPIB, andLAN standardLanguage SCPI - 1993,I EEE-488.2Dimensions (W x H x D)Bench top 261.1 mm x 103.8 mmx 303.2mmRack mount 212.8mm x 88.3mmx 272.3mmWeight 3.4 kg (7.5 lbs)Safety Designed to UL-1244, CSA 1010,EN61010EMC T ested to MIL-461C, EN55011,EN50082-1Vibration and Shock MIL-T-28800, T ype III,Class 5Acoustic Noise 30 dBaWarm-up Time 1 hourFootnotes1. Add 1/10th of output amplitude and offsetspec per °C for operation outside the rangeof 18 to 28 °C2. Autorange enabled3. DC offset set to 0 V4. Spurious output at low amplitude is–75 dBm typical5. Add 1 ppm/°C average for operationoutside the range of 18 to 28 °C6. FSK uses trigger input (1 MHz maximum)7. Sine and square waveforms above6 MHz are allowed only withan “infinite” burst countKeysight 33220A20 MHz function/arbitrarywavefrom generatorAccessories includedOperating manual, service manual, quickreference guide, IntuiLink waveform edi-tor software, test data, USB cable, andpower cord (see language option).OptionsOpt. 001 External timebase referenceOpt. A6J ANSI Z540 calibrationOpt. AB0 Taiwan: Chinese manualOpt. AB1 Korea: Korean manualOpt. AB2 China: Chinese manualOpt. ABA English: English manualOpt. ABD Germany: German manualOpt. ABF France: French manualOpt. ABJ Japan: Japanese manualOther Accessories34131A Carrying case34161A Accessory pouch34190A Rackmount kit34191A Dual flange kit, 2U34194A Dual lock link kitMeasurement Characteristics (Continued)Ordering InformationFor more information on KeysightTechnologies’ products, applications or services, please contact your local Keysight office. The complete list is available at:/find/contactus Americas Canada (877) 894 4414Brazil 55 11 3351 7010Mexico001 800 254 2440United States (800) 829 4444Asia Pacific Australia 1 800 629 485China800 810 0189Hong Kong 800 938 693India 1 800 112 929Japan 0120 (421) 345Korea 080 769 0800Malaysia 1 800 888 848Singapore 180****8100Taiwan0800 047 866Other AP Countries (65) 6375 8100Europe & Middle East Austria 0800 001122Belgium 0800 58580Finland 0800 523252France 0805 980333Germany ***********Ireland 1800 832700Israel 1 809 343051Italy800 599100Luxembourg +32 800 58580Netherlands 0800 0233200Russia 8800 5009286Spain 0800 000154Sweden 0200 882255Switzerland0800 805353Opt. 1 (DE)Opt. 2 (FR)Opt. 3 (IT)United Kingdom0800 0260637For other unlisted countries:/find/contactus(BP-05-29-14)05 | Keysight | 33220A 20 MHz Function/Arbitrary Waveform Generator - Data SheetmyKeysight/find/mykeysightA personalized view into the information most relevant to LAN eXtensions for Instruments puts the power of Ethernet and the Web inside your test systems. Keysight is a founding member of the LXI consortium.Keysight Assurance Plans/find/AssurancePlansUp to five years of protection and no budgetary surprises to ensure your instruments are operating to specification so you can rely on accurate measurements./qualityKeysight Electronic Measurement Group DEKRA Certified ISO 9001:2008 Quality Management SystemKeysight Channel Partners/find/channelpartnersGet the best of both worlds: Keysight’s measurement expertise and product breadth, combined with channel partner convenience./find/33220AThis information is subject to change without notice.© Keysight Technologies, 2011 - 2015Published in USA, May 21, 2015。

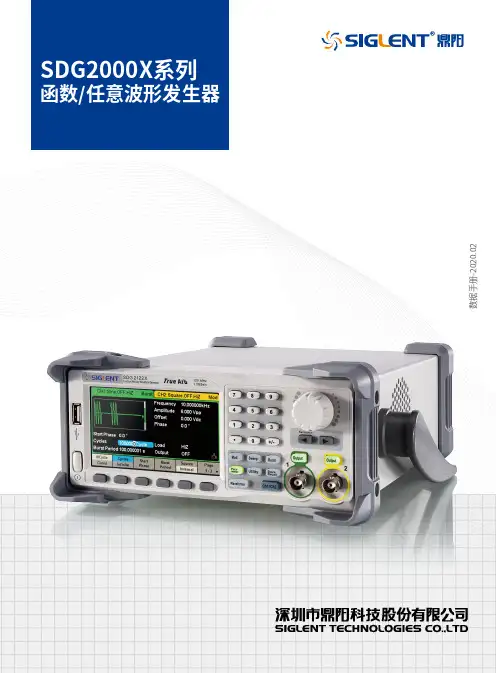

SDG2000X系列函数任意波形发生器数据手册说明书

数据手册-2020.02SDG2000X 系列函数/任意波形发生器产品综述SDG2000X 系列双通道函数/任意波形发生器，最大带宽120MHz，具备1.2GSa/s 采样率和16bit 垂直分辨率的优异采样系统指标，在传统的DDS 技术基础上，采用了创新的TrueArb 和EasyPulse 技术，克服了DDS 技术在输出任意波和方波/脉冲时的先天缺陷，能够为用户提供高保真、低抖动的信号，满足更广泛的应用需求。

特性与优点双通道，最大输出频率120MHz，最大输出幅度20Vpp，在80dB 的动态范围内提供高保真的信号优异的采样系统指标：1.2GSa/s 采样率和16-bit 垂直分辨率，最大限度地在时间和幅度上还原波形细节创新的TrueArb 技术，逐点输出任意波，在保证不丢失波形细节的前提下，能够以1μSa/s~75MSa/s 的可变采样率输出8pts~8Mpts 范围内任意长度的低抖动波形创新的EasyPulse 技术，能够输出低抖动的方波/脉冲，同时脉冲波可以做到脉宽、上升/下降沿精细可调，具备极高的调节分辨率和调节范围丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK 和PWM Sweep 功能与Burst 功能谐波输出功能196种内建任意波硬件频率计功能丰富的通信接口：标配USB Host, USB Device （USBTMC）, LAN（VXI-11），选配GPIB4.3” TFT-LCD触摸显示屏，方便用户操作SDG2000X 系列函数/任意波形发生器设计特色优异的采样系统指标的采样系统，在时间和幅度上都具备极高的分辨率，能最大限度地还原波形细节、避免失真SDG2000X 系列函数/任意波形发生器卓越的通道性能输出白噪声测试获得的系统-3dB 带宽在120MHz 以上高频下的大幅度输出能力：在20MHz 频率下仍然能保证双通道20Vpp 满幅度输出输出白噪声测试获得的系统-3dB 带宽在120MHz 以上超低噪底，输出信号具有更好的信噪比高保真正弦波输出，在60MHz，0dBm 时几乎观测不到非谐波杂散SDG2000X 系列函数/任意波形发生器创新的EasyPulse 技术创新的TrueArb技术最小脉宽16.3ns，脉宽精细可调，调节步进小至100ps 上升沿、下降沿可分别设置；调节步进小至100ps；最小值8.4ns，可在任意频率下获得；最大值可达22.4sDDS 方法输出方波/脉冲时，如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。

Agilent 33210A 10MHz 函数任意波形发生器说明书

Agilent 33210A 10MHz函数/任意波形发生器技术资料10MHz正弦波和方波脉冲，斜波，三角波，噪声和直流波形可选14-bit，50MSa/s，8K点任意波形AM，FM，PWM调制类型线性和对数扫描及突波工作模式幅度范围为10mVpp至10Vpp图形化显示界面易于信号设置和验证USB、GPIB和LAN接口完全符合LXI C类规范任意波形产生(选件002)您能用33210A的可选8K点任意波形发生器(选件002)产生复杂的定制波形。

它有14bit的分辨率和50MSa/s的采样率，为您提供建立所需波形的灵活性。

您也可在非易失存储器中保存4个波形。

Agilent Intuilink任意波形软件能使您容易地用波形编辑器建立、编辑和下载复杂波形。

您也可使用用于示波器的IntuiLink捕获波形，并把它发送到33210A或输出。

要了解有关Intuilink的详细情况，请访问:/find/intuilink。

价格合理, 性能优异Agilent 33210A函数/任意波形发生器是332xx产品家族的最新成员。

它用直接数字合成(DDS)技术建立稳定、精确和低失真正弦波信号，以及具有快上升和下降时间的10MHz方波和达100kHz的线性斜波。

对于用户定义波形，选件002提供14bit，50MSa/s，8K点的任意波形产生。

脉冲产生33210A能产生达5MHz的可变沿时间脉冲。

由于有可变周期、脉冲宽度和幅度，因此33210A是适用于需要灵活脉冲信号各种应用的理想设备。

易于使用的众多功能33210A具有直接和友好的前面板操作功能。

可以通过一、两个按键访问所有主要功能，并通过旋钮或数字键区调整频率、幅度、偏置和其它参数。

甚至能以Vpp、Vrms、dBm或高低电平设置电压值，并能以赫兹(Hz)或秒设置定时参数。

内部AM, FM和PWM调制功能可以容易地调制波形，而不需要单独的调制源。

线性和对数扫描也是内置的，可选择1ms至500s的扫描速率。

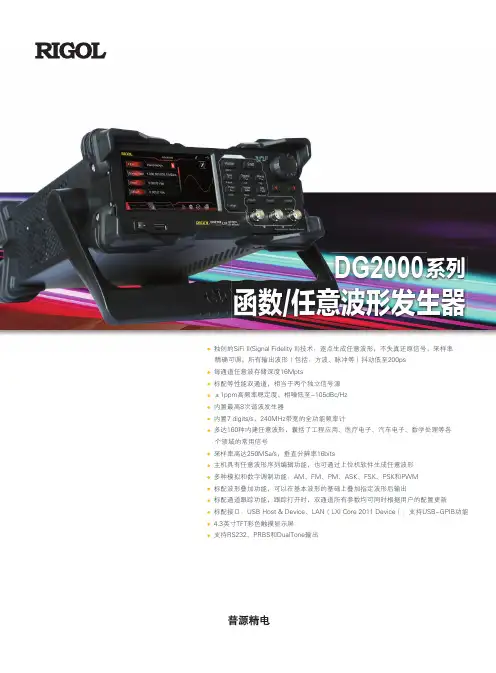

DG2000系列函数任意波形发生器手册说明书

函数/任意波形发生器系列DG2000 独创的SiFi II(Signal Fidelity II)技术：逐点生成任意波形，不失真还原信号，采样率精确可调，所有输出波形（包括：方波、脉冲等）抖动低至200ps 每通道任意波存储深度16Mpts标配等性能双通道，相当于两个独立信号源 ±1ppm高频率稳定度，相噪低至-105dBc/Hz 内置最高8次谐波发生器内置7 digits/s，240MHz带宽的全功能频率计多达160种内建任意波形，囊括了工程应用、医疗电子、汽车电子、数学处理等各个领域的常用信号采样率高达250MSa/s，垂直分辨率16bits主机具有任意波形序列编辑功能，也可通过上位机软件生成任意波形多种模拟和数字调制功能：AM、FM、PM、ASK、FSK、PSK和PWM 标配波形叠加功能，可以在基本波形的基础上叠加指定波形后输出标配通道跟踪功能，跟踪打开时，双通道所有参数均可同时根据用户的配置更新标配接口：USB Host & Device、LAN（LXI Core 2011 Device）；支持USB-GPIB功能 4.3英寸TFT彩色触摸显示屏支持RS232、PRBS和DualTone输出2 设计特色独创的SiFi II技术符合触摸操作的UI设计Advanced功能输出逐点生成任意波，不失真还原信号，较上一代SiFi技术相比，增加了多种滤波模式，同时支持边沿时间动态调整。

全新的UI和操作体验，触摸屏支持拖动以及点击操作。

同时键盘能够脱离触摸屏完成所有参数设置。

支持PRBS以及RS232码型输出，支持本地序列编辑。

100MHz带宽高斯白噪声3DG2000系列函数/任意波形发生器设备尺寸：宽×高×深=261.5mm×112mm×318.4mm 重量：3.2kg（不含包装）4 功能界面等性能双通道功能内置160 种任意波具有独创的SiFi II技术的任意波功能ⅡBurst 功能多种模拟和数字调制功能扫频功能标配谐波发生器功能双音功能PRBS功能RS232功能序列功能5波形叠加功能标配7 digits/s，240MHz带宽的频率计通道及系统设置文件管理功能67DG2000系列技术指标上升/下降时间典型（1Vpp，1kHz）≤9ns过冲典型（100kHz，1Vpp）≤5%占空比0.01%至99.99%（受当前频率设置限制）不对称性周期的1%+4ns 抖动（rms）典型（1Vpp）≤5MHz：周期的2ppm+200ps >5MHz：200ps锯齿波线性度≤峰值输出的1%（典型值，1kHz，1VPP，对称性100%）对称性0%至100% 技术指标除非另有说明，所有技术规格在以下两个条件成立时均能得到保证。

任意波形发生器

1绪论1．1任意波形发生器的发展历程任意波形发生器(Arbitrary Wave Generator)是在1975年开发成功的，从此，信号发生器产品增加了一个新品种。

在任意波形发生器作为测量用信号激励源进入市场之前，为了产生非正弦波信号，已使用函数发生器提供三角波、斜波、方波和余弦波等几种特殊波形。

声音和振动分析需要复杂调制的信号源，以便仿真真实的信号，只有借助任意波形发生器，例如医疗仪器测试往往需要心电波形，任意波形发生器很容易产生各种非标准的振动信号。

早期的任意波形发生器主要着重音频频段，现在的任意波形发生器已扩展到射频频段，它与数字示波器（DSO）密切配合，只要数字示波器捕获的信号，任意波形发生器就能复制出同样的波形。

在电路构成上，数字示波器是模拟/数字转换，任意波形发生器是数字/模拟的逆转换，目前任意波形发生器的带宽达到2GHz，足够仿真许多移动通信、卫星电视的复杂信号。

生产数字示波器的仪器公司一般都供应任意波形发生器，如安捷伦、力科、泰克公司，也有只生产任意波形发生器的公司，如雷科、斯坦福公司。

仪器有台式、PC机虚拟、VXI总线、PXI总线等多种方式，大部分产品只有1路输出，有的高达16路输出。

仪器采样率从最低的100KS/s到4GS/s，相当实时带宽50kHz到最高的2GHz。

产生任意波形的方法主要有两种：即存储器和直接数字合成（DDS），前者电路比较简单，分两种形式：相位累加器式与计数器式，但需要较深的存储容量。

任意波形发生器的波形定义主要有面板设定、方程式设定、波形下载、软件设定、数字示波器下载、内置编辑器等多种。

1．2任意波形发生器的发展趋势及应用任意波形发生器的应用非常广泛，在原理上可仿真任意波形，只要数字示波器或其它记录仪捕捉到的波形，任意波形发生器都可复制出，特别有用的是仿真单次偶发的信号，例如地震波形、汽车碰撞波形等等。

任意波形发生器的发展趋势是更高取样率，更高分辨率和更大存储量，目前实时带宽超过1GHz的产品比较少，而且分辨率只有8位，不能满足快速发展的移动通信和高速网络的测量要求。

DG4000系列函数任意波形发生器说明书

北京普源精电科技有限公司RIGOLTECHNOLOGIES, INC.最高输出频率：200MHz， 160MHz，100MHz，60MHz 500MSa/s采样率，14bits垂直分辨率标配等性能双通道 2ppm高频率稳定度低相噪至-115dBc/Hz丰富的模拟调制和数字调制功能内置150种任意波形内置7位/秒，200MHz带宽的频率计标配多至16次的谐波发生器功能功能强大的上位机软件标配接口：USB Host & Device，LAN 7英寸高清屏（800 × 480）系列DG4000系列是集函数发生器，任意波形发生器，脉冲发生器，谐波发生器，模拟/数字调制器，频率计等功能于一身的多功能信号发生器。

该系列的所有型号皆具有2个功能完全相同的通道，通道间相位可调。

产品概述设备尺寸：宽 × 高 × 深 = 313mm × 160.7mm × 116.7mm 重量：3.2kg（不含包装）功能界面标配相同功能的双通道，通道间相位精确可调标配可编辑任意波功能，内置有150种任意波形多种扫频模式高达16次的谐波输出功能频率计统计分析功能界面丰富的模拟调制和数字调制功能噪声发生功能和突发模式功能标配高分辨率的频率计功能技术参数除非另有说明，所有技术规格在以下两个条件成立时均能得到保证。

信号发生器处于校准周期内并执行过自校准。

信号发生器在规定的操作温度（18℃至28℃）下连续运行30分钟以上。

除标有“典型”字样的规格以外，所用规格都有保证。

上升/下降时间典型（1Vpp）<8ns典型（1Vpp）<10ns典型（1Vpp）<12ns过冲典型（100kHz，1Vpp）<3%占空比≤10MHz：20.0%至80.0%10MHz至40MHz：40.0%至60.0% >40MHz：50.0%（固定）不对称性周期的1% + 5ns抖动（rms）典型（1MHz，1Vpp，50Ω）≤5MHz：2ppm + 500ps>5MHz：500ps锯齿波线性度≤峰值输出的1%（典型，1kHz，1VPP，对称性100%）对称性0%至100%脉冲波周期25ns 至1000000s 40ns 至1000000s 66.7ns 至1000000s 脉宽≥10ns ≥12ns ≥18ns 上升/下降沿≥5ns≥7ns≥11ns过冲典型（1Vpp）<3%抖动（rms）典型（1Vpp）≤5MHz：2ppm + 500ps >5MHz：500ps 任意波波形长度16k 点垂直分辨率14bits 采样率500MSa/s 最小上升/下降时间典型（1Vpp）<5ns抖动（rms）典型（1Vpp）≤5MHz：2ppm + 500ps >5MHz：500ps 插值方式关闭、线性编辑方式点编辑、块编辑谐波输出谐波次数≤16次谐波类型偶次谐波、奇次谐波、顺序谐波、自定义谐波幅度各次谐波幅度均可设置谐波相位各次谐波相位均可设置振幅（以50Ω端接）范围≤20MHz：1mVpp 至10Vpp≤70MHz：1mVpp 至5Vpp≤120MHz：1mVpp 至2.5Vpp≤200MHz：1mVpp 至1Vpp ≤20MHz：1mVpp 至10Vpp≤70MHz：1mVpp 至5Vpp≤120MHz：1mVpp 至2.5Vpp≤160MHz：1mVpp 至1Vpp≤20MHz：1mVpp 至10Vpp≤70MHz：1mVpp 至5Vpp≤100MHz：1mVpp 至2.5Vpp≤20MHz：1mVpp 至10Vpp ≤60MHz：1mVpp 至5Vpp准确度典型（1kHz 正弦，0V 偏移，>10mVpp，自动）±设置值的1%±2mVpp平坦度典型（相对于1kHz 正弦波，500mVpp，50Ω）≤10MHz：±0.1dB ≤60MHz：±0.2dB ≤100MHz：±0.4dB ≤160MHz：±0.8dB ≤200MHz：±1dB ≤10MHz：±0.1dB ≤60MHz：±0.2dB ≤100MHz：±0.4dB ≤160MHz：±0.8dB≤10MHz：±0.1dB ≤60MHz：±0.2dB ≤100MHz：±0.4dB≤10MHz：±0.1dB ≤60MHz：±0.2dB单位Vpp、Vrms、dBm 分辨率1mV 或3位偏移（以50Ω端接）范围±5Vpk ac + dc准确度±（设置值的1% + 5mV + 振幅的0.5%）波形输出输出阻抗50Ω（典型）保护短路保护，过载自动禁用波形输出载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部/外部调制波正弦波，方波，锯齿波，噪声，任意波调制深度0%至120%调制频率2mHz至50kHzFM载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部/外部调制波正弦波，方波，锯齿波，噪声，任意波调制频率2mHz至50kHzPM载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部/外部调制波正弦波，方波，锯齿波，噪声，任意波相偏0°至360°调制频率2mHz至50kHzASK载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部/外部调制波50%占空比的方波键控频率2mHz至1MHzFSK载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部/外部调制波50%占空比的方波键控频率2mHz至1MHz3FSK载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部调制波50%占空比的方波键控频率2mHz至1MHz4FSK载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部调制波50%占空比的方波键控频率2mHz至1MHzPSK载波正弦波，方波，锯齿波，任意波（DC除外）调制源内部/外部调制波50%占空比的方波键控频率2mHz至1MHzBPSK载波正弦波，方波，锯齿波，任意波(DC 除外)调制源内部调制波正弦波，方波，锯齿波，噪声，任意波键控频率2mHz至1MHzQPSK载波正弦波，方波，锯齿波，任意波(DC 除外)调制源内部调制波正弦波，方波，锯齿波，噪声，任意波键控频率2mHz至1MHzOSK载波正弦波调制源内部/外部振荡时间8ns至499.75μs键控频率2mHz至1MHzPWM载波脉冲波调制源内部/外部调制波正弦波，方波，锯齿波，噪声，任意波宽度偏差脉冲宽度的0%至100%调制频率2mHz至50kHz外调输入最大输入范围75mVRMS至±2.5Vac + dc输入带宽5MHz输入阻抗1kΩ触发输入电平TTL-兼容斜率上升或下降（可选）脉冲宽度>50ns反应时间扫频：<100ns（典型）脉冲串：<300ns（典型）触发输出电平TTL-兼容脉冲宽度>60ns（典型）最大频率1MHz电源电源电压100V至240V，45Hz至440Hz功耗小于50W保险丝250V，T2A显示类型7寸TFT LCD分辨率800水平 × RGB × 480垂直分辨率色彩16M色环境温度范围操作：10℃至40℃非操作：-20℃至60℃冷却方法风扇强制冷却湿度范围小于35℃：≤90%相对湿度35℃至40℃：≤60%相对湿度海拔高度操作：3000米以下非操作：15000米以下机械规格尺寸（宽 × 高 × 深）313mm × 160.7mm × 116.7mm重量不含包装：3.2kg 含包装：4.5kg接口USB Host，USB Device，LAN IP防护IP2X校准周期建议校准间隔为一年版权所有仿冒必究 2015年11月版RIGOL ® 是北京普源精电科技有限公司的英文名称和注册商标。

DG1022双通道函数(任意波形)发生器

4mVPP ～ 20VPP （高阻）
主要功能
➢输出各种调制波形：调幅（AM）、调频（FM）、调相（PM）、二进制频移键控（FSK）、线性和对数扫描（Sweep）及脉冲串（Burst）模式；
➢测量功能：频率、周期、占空比、正/负脉冲宽度。测量频率范围：100mHz ～ 200MHz
➢支持即插即用 USB 存储设备，并可通过 USB 存储设备存储、读取波形配置参数及用户自定义任意波形。l
➢5.设置相位 (1) 按相位软键使其反色显示。 (2) 使用数字键盘输入“45”，选择单位 “°”，设置初始相位为 45°。
使用实例二：输出方波
➢上述设置完成后，按 View 键切换为图形显示模式，信号发生器输出如下图所示方波
十二、使用实例三：输出脉冲波
• 输出一个频率为 5kHz，幅值为 50mVPP，偏移量为 5mVDC，脉宽为 20 μs（占空比为 10％），延时为 200μs 的脉冲波形。
用于调制、外调制、深度、频扫描及脉冲率、调制波等参数
串的设置。对正弦波、方波、
这三个功能锯齿波或任意波形
只适用于通
产生扫频信号
道1
产生正弦波、方波、锯齿波、脉冲波
或任意波形的脉冲串波形输出
八、数字输入的使用
• 前面板上有两组按键，分别是左右方向键和旋钮、数字键盘
左右方向键，用于数值不同数位的切换；旋钮，用于改变波形参数的某一数位数值的大小，旋钮的输入范围是 0～9，旋钮顺时针旋一格，数值增 1。
操作步骤： ➢1.设置频率值
(1) 按 Pulse → 按频率/周期软键切换，软键菜单频率反色显示；
(2) 使用数字键盘输入“5”，选择单位 “kHz”，设置频率为 5kHz。

鼎阳函数任意波形发生器 SDG2000X系列数据手册

SDG2000X系列函数/任意波形发生器5.712-册手据数产品综述SDG2000X系列双通道函数/任意波形发生器，最大带宽120MHz，具备1.2GSa/s采样率和16bit垂直分辨率的优异采样系统指标，在传统的DDS技术基础上，采用了创新的TrueArb和EasyPulse技术，克服了DDS技术在输出任意波和方波/脉冲时的先天缺陷，能够为用户提供高保真、低抖动的信号，满足更广泛的应用需求。

特性与优点双通道，最大输出频率120MHz，最大输出幅度20Vpp，在80dB的动态范围内提供高保真的信号优异的采样系统指标：1.2GSa/s采样率和16-bit垂直分辨率，最大限度地在时间和幅度上还原波形细节创新的TrueArb技术，逐点输出任意波，在保证不丢失波形细节的前提下，能够以1μSa/s~75MSa/s的可变采样率输出8pts~8Mpts范围内任意长度的低抖动波形创新的EasyPulse技术，能够输出低抖动的方波/脉冲，同时脉冲波可以做到脉宽、上升/下降沿精细可调，具备极高的调节分辨率和调节范围丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK和PWMSweep功能与Burst功能谐波输出功能196种内建任意波硬件频率计功能丰富的通信接口：标配USB Host, USB Device （USBTMC）, LAN（VXI-11），选配GPIB4.3” TFT-LCD触摸显示屏，方便用户操作型号与主要指标设计特色16-bit，1.2GSa/s的采样系统，在时间和幅度上都具备极高的分辨率，能最大限度地还原波形细节、避免失真卓越的通道性能输出白噪声测试获得的系统-3dB 带宽在120MHz 以上高频下的大幅度输出能力：在20MHz 频率下仍然能保证双通道20Vpp 满幅度输出输出白噪声测试获得的系统-3dB 带宽在120MHz 以上超低噪底，输出信号具有更好的信噪比高保真正弦波输出，在60MHz，0dBm 时几乎观测不到非谐波杂散设计特色创新的EasyPulse 技术创新的TrueArb技术最小脉宽16.3ns，脉宽精细可调，调节步进小至100ps 上升沿、下降沿可分别设置；调节步进小至100ps ；最小值8.4ns，可在任意频率下获得；最大值可达22.4sDDS 方法输出方波/脉冲时，如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。

AWG70001A和AWG70002A任意波形发生器安全和安装手册说明书

本保修不适用于由于使用不当或者维护保养不当或不足所造成的任何缺陷、故障或损坏。Tektronix 在此ektronix 服务代表人员对产品进行安装、修理或维护所导致的损坏；b) 修理由于使用不当或与不兼容的设备连接造成的损坏；c) 修理由于使用非 Tektronix 提供的电源而造成的任何损坏或故障；d) 维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加产品维修的时间或难度）。
主要功能 ..................................................................................................................................... xiii 文档 ............................................................................................................................................. xiv 本手册中使用的约定 ................................................................................................................. xiv
为获得本保修所承诺的服务，客户必须在保修期内向 Tektronix 通报缺陷，并为服务的履行做出适当安排。客户应负责包装缺陷产品并托运到 Tektronix 指定的维修中心，同时预付运费。如果产品要运送到 Tektronix 维修中心所在国内的地点，Tektronix 应支付向客户送返产品的费用。如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

北京普源精电 DG3000 系列函数任意波形发生器说明书

RIGOL 数据手册DG3000系列函数/任意波形发生器DG3121A ，DG3101A ，DG3061A2010年2月RIGOL Technologies, Inc.应用领域● 模拟传感器 ● 实际环境信号 ● 电路功能测试 ● 串行总线调试 ● IC 芯片测试产品综述RIGOL DG3000系列函数/任意波形发生器采用直接数字频率合成（DDS ）技术设计，能够产生精确、稳定、纯净、低失真的输出信号。

同时，DG3000是业界第一款带有数字逻辑输出功能的混合信号发生器（MSG ）。

主要特色● 采用先进的DDS 技术，300 MSa/s 采样率，14bits 垂直分辨率，512 kpts 波形长度，120 MHz 最高输出频率● 3.8英寸的STN 彩色液晶显示器● 可选的16+2通道数字逻辑输出模块DG-POD-A ，配合模拟通道可以重现更多混合信号● DG-POD-A 支持多种通信协议：RS-232，SPI ，IIC 和PO ，并且支持用户可自定义协议 ● 输出10种标准波形、直流及用户自定义的任意波形，可存储波形长度达1024 kpts● 丰富的调制功能：AM 、FM 、PM 、PWM 、FSK ，以及输出线性/对数扫描和脉冲串波形 ● 丰富的输入输出：波形输出，同步信号输出，外接调制源，外接基准10 MHz 时钟源，外触发输入，内部10 MHz 时钟输出 ● 标准配置接口：USB Device ，USB Host,LAN ，RS-232，GPIB ，支持U 盘存储和Web 远程控制。

● 与DS1000系列数字示波器无缝互连● 配置功能强大的任意波编辑软件UltraWave ● 支持远程命令控制人性化设计 ● 清晰的图形化界面 ● 支持中英文菜单及输入法 ● 按键帮助，方便信息获取 ● 文件管理（支持U 盘和本地存储）10种标准波形及直流、可编辑任意波编辑任意波丰富的调制功能、扫频输出、脉冲串输出PWM 已调波形可选的数字逻辑输出模块任意波编辑软件UltraWave外置16数据通道+2时钟通道的数字逻辑输出模块DG-POD-A ，使DG3000系列产品成为真正意义上的模拟与数字混合信号发生器（MSG ）。

任意波形发生器等同于仿真利器任意波形发生器不等于函数信号发生器

任意波形发生器等同于仿真利器任意波形发生器不等于函数信号发生器对于波形发生器，很多朋友存在一定误解。

有诸多朋友无法分辨任意波形发生器和函数信号发生器，缘由在于大家对任意波形发生器缺乏正确理解。

本文将为大家介绍任意波形发生器和函数信号发生器，并阐明任意波形发生器是仿真实验的最佳仪器的原因，一起来了解下吧。

一、函数信号发生器信号发生器一般区分为函数信号发生器及任意波形发生器，而函数波形发生器在设计上又区分出模拟及数字合成式。

众所周知，数字合成式函数信号源无论就频率、幅度乃至信号的信噪比(S/N)均优于模拟，其锁相环( PLL)的设计让输出信号不仅是频率精准，而且相位抖动(phase Jitter)及频率漂移均能达到相当稳定的状态，但毕竟是数字式信号源，数字电路与模拟电路之间的干扰，始终难以有效克服，也造成在小信号的输出上不如模拟式的函数信号发生器。

谈及模拟式函数信号源，结构图如下：这是通用模拟式函数信号发生器的结构，是以三角波产生电路为基础经二极管所构成的正弦波整型电路产生正弦波，同时经由比较器的比较产生方波。

而三角波是如何产生的，公式如下：换句话说，如果以恒流源对电容充电，即可产生正斜率的斜波。

同理，右以恒流源将储存在电容上的电荷放电即产生负斜率的斜波，电路结构如下：当I1 =I2时，即可产生对称的三角波，如果I1 》》I2，此时即产生负斜率的锯齿波，同理I1 《《I2即产生正斜率锯齿波。

再如图二所示，开关SW1的选择即可让充电速度呈倍数改变，也就是改变信号的频率，这也就是信号源面板上频率档的选择开关。

同样的同步地改变I1及I2，也可以改变频率，这也就是信号源上调整频率的电位器，只不过需要简单地将原本是电压信号转成电流而已。

而在占空比调整上的设计有下列两种思路：1、频率(周期)不变，脉宽改变，其方法如下：改变电平的幅度，亦即改变方波产生电路比较器的参考幅度，即可达到改变脉宽而频率不变的特性，但其最主要的缺点是占空比一般无法调到20%以下，导致在采样电路实验时，对瞬时信号所采集出来的信号有所变动，如果要将此信号用来作模数(A/D)转换，那么得到的数字信号就发生变动而无所适从。

函数信号发生器和任意波形发生器对比

函数信号发生器和任意波形发生器对比1、函数信号发生器函数发生器是使用最广的通用信号源信号发生器，提供正弦波、锯齿波、方波、脉冲波等波形，有的还同时具有调制和扫描功能。

函数波形发生器在设计上分为模拟式和数字合成式。

众所周知，数字合成式函数信号源(DDS)无论就频率、幅度乃至信号的信噪比(S/N)均优于模拟式，其锁相环(PLL)的设计让输出信号不仅是频率精准，而且相位抖动(phaseJitter)及频率漂移均能达到相当稳定的状态，但数字式信号源中，数字电路与模拟电路之间的干扰始终难以有效克服，也造成在小信号的输出上不如模拟式的函数信号发生器，如今市场上的大部分函数信号发生器均为DDS信号源。

2、任意波形发生器任意波形发生器，是一种特殊的信号源，不仅具有一般信号源波形生成能力，而且可以仿真实际电路测试中需要的任意波形。

在我们实际的电路的运行中，由于各种干扰和响应的存在，实际电路往往存在各种缺陷信号和瞬变信号，如果在设计之初没有考虑这些情况，有的将会产生灾难性后果。

任意波发生器可以帮您完成实验，仿真实际电路，对您的设计进行全面的测试。

由于任意波形发生往往依赖计算机通讯输出波形数据。

在计算机传输中，通过专用的波形编辑软件生成波形，有利于扩充仪器的能力，更进一步仿真实验。

另外，内置一定数量的非易失性存储器，随机存取编辑波形，有利于参考对比，或通过随机接口通讯传输到计算机作更进一步分析与处理。

有些任意波形发生器有波形下载功能，在作一些麻烦费用高或风险性大的实验时，通过数字示波器等仪器把波形实时记录下来，然后通过计算机接口传输到信号源，直接下载到设计电路，更进一步实验验证。

泰克推出的AFG3000系列三合一信号源，可以完成以上提到的功能，并且在波形输出的精度、稳定性等方面都有较大提高，是走在行业前列的新一代任意波发生器。

信号源的主要技术指标传统函数发生器的主要指标和新近研发的任意波形发生器的主要指标有一些不同，我们这里分开介绍。

函数任意波形发生器的用途

函数任意波形发生器的用途函数任意波形发生器是一种高级的电子设备，可以生成各种波形，包括正弦波，方波，锯齿波，三角波等。

这种设备通常被广泛应用于电子实验、科学研究、教学和制造等领域。

下面我们将深入探讨函数任意波形发生器的用途。

一、电子实验在电子实验中，函数任意波形发生器是一个非常实用的设备。

比如在模拟电路的研究中，我们需要通过模拟电路中的元器件来分析电路的运行状况和特性。

在这种情况下，我们可以使用任意波形发生器来模拟各种信号源，比如声音信号源、视频信号源，甚至是无线电信号源，以验证电路的响应状况，并验证它们的实际性能。

另外，在调试数字电路时，我们需要模拟各种数字信号，以验证电路的响应状况。

这时，我们也可以使用任意波形发生器来产生具有可变频率和幅度的数字信号。

因为这可以允许我们更好地观察和分析数字电路的特性。

二、科学研究在科学研究中，函数任意波形发生器也被广泛使用。

比如在医学生理学研究中，我们需要在实验过程中模拟各种生物信号。

任意波形发生器可以帮助我们产生激发和直接激发的生物信号，并提供可变的参数控制。

这些信号可以被用于证明某些病症的存在、系统特性的测量和诊断系统操作的可行性等。

除此之外，在音频信号处理研究中，我们可以使用函数任意波形发生器来模拟声音信号的多样性，比如创造各种音调、音阶和音色等。

这对于音频信号处理算法的研究和开发是极其重要的。

三、教学在教学过程中，函数任意波形发生器也具有广泛的意义。

例如，在电子学领域，我们可以利用任意波形发生器来产生各种波形，并通过偏置电路、扫频电路、放大电路等电子元件进行实验和分析。

这不仅可以让学生逐步掌握各种电子元件的特性和使用方法，同时还可以巩固学习过程中的理论知识。

在生物医学工程方面，我们可以通过任意波形发生器产生各种生理信号来教授生理学知识，同时包含与生理学研究相关的数据分析方法和技术。

四、制造最后，函数任意波形发生器也被广泛地应用于制造业中。

任意波形发生器可以帮助制造商测试和模拟各种电子设备，以确保产品符合标准要求。

多功能函数／任意波形发生器

串行协议的通道。该示波器高达１００个波形／的波０００秒
立，通道间相位精确可调，这极大地扩展了该款产品的
应用领域；任意波支持最大１８Ｐｔ的波形长度，能方２Ｍｓ便地实现复杂波形的再现；提供齐全的模拟调制方式和数字调制方式，从而实现对各种通信接收机的测试；多
超快ＣＶ－测量模块
４２一ＰＭＵ超快ＩｖＮ试模块进一步丰富了４０一２５ — ２０ＳＣＳ导体特征分析系统的可选仪器系列。它在４０半２０ＳＣＳ已有的测试环境中集成了超快的电压波形发生和电流／电压测量功能，实现了业界极宽的电压、电流和上升／下降／冲时间动态量程，大大提高了系统对新材料、脉器件和工艺进行特征分析的能力。同样重要的是，利用
形更新速率解决了两个可能导致工程师错失关键信息的常见问题：深存储器开启时控制无响应，以及无法观察被测信号变化的传统体系结构。此外，该示波器还与多种可选软件选件，从而缩短
调试周期。
ＡｇｌｎｃｎｌｇｅｉｅｔＴｅｈｏｏｉｓ
４２－Ｕ可以像进行直流测量那样，轻松实现超快的２５ＰＭ
多制式广播电视测试仪
广播电视测试全制式仪Ｒ＆ＳＦＥＳＥ１０ ቤተ መጻሕፍቲ ባይዱ设备Ｓ／Ｆ０－
即可支持所有主要的广播电视标准，并提供噪声测试和

33220A函数任意波形发生器详情资料,KEYSIGHT（是徳科技）信号发生器

33220A函数任意波形发生器详情资料,KEYSIGHT（是徳科技）信号发生器•20MHz正弦波和方波•脉冲、斜披、三角波，噪声和直流波形•14-bit,50MSa/s，64K点任意波形•AM、FM、PM、FSK和PWM凋制•线性和对数扫描及脉冲串模式•10mVpp至10Vpp幅苗范围•图形化界面可以对信号设置进行可视化验证•通过USB、GPIB和LAN连接性能优异的各种函数的波形Keysight(原Agilent) 33220A函数/任意波形发生器使用直接数字合成(DDS)技术，可生成稳定、精确、纯净和低失真的正弦输出信号。

它还能提供高达20MHz、具有快速上升和下降的方波，以及达200KHz的线性斜波。

脉冲沿信号33220A能产生达5MHz的可变沿时间脉冲。

33220A的脉冲还能具有可变的周期、脉冲宽度和幅度，对于需要灵活脉冲信号的各种应用是很理想的设备。

专用波形产生可用33220A产生复杂的专用波形。

33220A具有14bit分辨率和50MSa/s采样率，因此能够灵活地生成所需的波形。

非易失存储器中可保存4个波形。

有了Keysight(原Agilent) IntuiLink任意波形软件，您就可使用波形编辑器容易地生成、编辑和下载复杂的波形。

也可用IntuiLink捕获示波器波形，把它作为输出发送至33220A。

易于使用的功能33220A的前面板操作简捷而友好。

只需使用一、两个键，您就能访问所有主要功能。

旋钮或数字键可用来调节频率、幅度、偏置和其它参数。

您甚至还能直接输入Vpp、Vrms、dBm或高低电平值。

定时参数可以用Hertz(Hz)或秒为单位输入。

内部AM、FM、PM、FSK和PWM调制使仪器能容易地调制波形，而不需要单独的调制源。

线性和对数扫描也是内置功能，扫描速率可在1ms至500s范围内选择。

脉冲串模式允许用户选择每段时间的周期。

GPIB、LAN和USB接口均为标准配置，您还能获得SCPI命令的完全编程能力。

SDG800系列函数任意波形发生器数据手册说明书

SDG800系列函数/任意波形发生器数据手册◆ 采用先进的DDS 技术，125MSa/s 采样率，14bit 垂直分辨率 ◆ 输出5种标准波形，内置46种任意波形(包括DC) ◆ 丰富的调制功能：AM 、DSB-AM 、FM 、PM 、FSK 、ASK 、PWM 以及输出线性/对数扫描和脉冲串波形 ◆ 丰富的输入输出：波形输出，同步信号输出，外触发输入等； ◆ 采用独特的EasyPulse 技术，可输出低抖动、快速上升沿/下降沿(不受频率影响)的脉冲信号，占空比极小，边沿和脉宽可以大范围，精细调节） ◆ 标准配置接口：USB Device ，USB Host ，支持U 盘存储和软件升级 ◆ 可与SDS1000系列数字示波器无缝互连 ◆ 配置功能强大的任意波编辑软件技术参数技术指标除非另有说明，所用技术规格都适用于SDG800系列函数/任意波形发生器。

信号发生器必须首先满足以下两个条件，才能达到这些规格标准：1.仪器必须在规定的操作温度（18°C ~ 28°C）下连续运行30分钟以上。

2.所有技术规格在温度变化小于5℃条件下才能满足。

注意：除标有“典型值”字样的规格以外，所用规格都有保证。

一般技术规格订购信息产品名称：SIGLENT SDG800系列函数/任意波形函数发生器产品型号：SDG830 30MHzSDG810 10MHz标准配件一根符合所在国标准的电源线一根USB数据线一根BNC转鳄鱼夹信号线一本快速指南一份产品保修卡一份产品校准报告一套EasyWaveX任意波形编辑软件（网站免费下载）选购附件BNC电缆GPIB接口联系我们================================深圳市鼎阳科技股份有限公司地址：深圳市宝安区68区留仙三路安通达工业园4&5栋联系电话：400-878-0807E-mail：******************================================。

函数任意波形发生器与功率放大器

主要技术要求：在大电容负载情况下，输出高电压，高带宽，且噪声、纹波和漂移要小。安泰ATA-2161高压放大器完全满足应用要求，为该系统的调试提供了技术保障。
西安安泰电子科技有限公司
应用案例：功率放大器在超声检测中的应用：
信
发
号源
ATA-L放大器
射头
被
测
处
接
物
理器
示波器
收头
西安安泰电子科技有限公司
西安安泰电子科技有限公司
功率放大器主要测什么？
压电材料、电感线圈、换能器、超声探头、水听器、激振器、振子、医疗电解溶液等
西安安泰电子科技有限公司
用途：
半导体技术
航天、图像处理、光电子、通信
低温与真空环境
与集成光学
天文、自适应光学
精密加工（金属、光学、激光切割、金刚石修整）
显微与成像
生物科技与生命技术
Aigtek功率放大器从设备的兼容性、操作互通性的考虑，具有完整的输出保护电路（输出过流、过压保护），可配套任意品牌和型号的信号发生器，进行连接从而快速的搭建实验测试平台，可灵活控制输出电压和功率，最大输出18A的大电流， 1600Vpp的电压，频率范围DC-24MHz。功率放大器应用：电子类教学实验、超声波探伤、EMC信号加注、压电元件的驱动、磁性材料的磁化特性(B-H曲线)测量等。
西安安泰电子科技有限公司
功率放大器介绍
功率放大器又称为高压放大器，从低频到高频，从中小功率到大功率，根据各类参数指标分为：宽带放大器最大频率DC-24MHz，高压放大器最大输出电压1600Vpp，功率放大器最大功率810W.
ATA-1000
带宽放大器
ATA-2000

函数任意波形发生器33250A技术资料

对于系统应用，GPIB 和 RS-232 接口均为标准配置，并支持使用SCPI命令的全部编程能力。
彩色图形显示
33250A采用独特的结构设计，它兼有薄机箱和彩色图形显示的优点, 能同时显示多个波形参数。该图形界面也使您能便捷地调整任意波形。
时基稳定性和时钟基准
33250A TCXO 时基为最苛刻要求的应用提供 2ppm 的年频率精度。外时钟基准输入/输出可让仪器与外10MHz 时钟、另一台 3 3 2 5 0 A 或 A g i l e n t 33220A同步。也可从前面板或通过计算机接口进行相位调节，以进行精密的相位校准和调整。
选择用户任意波形 < 600ms，对于<16K 点
调制改变
< 200ms
任意波形下载时间 GPIB/RS-232（115Kbps）任意波形长度二进制 ASCII 整数 ASCII 实数
64K 点
48s 112s
186s
16K 点
12s
28s
44s
8K 点
6s
14s
22s
4K 点
3s
7s
11s
2K 点
0.01% + 525ps 0.1% + 75ps
20.0% - 80.0% 40.0% - 60.0% 50.0%，固定
20.00ns - 2000.0s 8.0ns - 1999.9s 5.00ns - 1.00ms <5% 100ppm + 50ps
斜波线性度对称性
<0.1% 峰输出 0.0% - 100.0%
2016全新精品资料全新公文范文全程指导写作独家原创18标准波形正弦波方波脉冲斜波噪声sinxx指数上升指数下降心律波dc电压任意波形波形长度1幅度分辨率12bit包括符号重复率1hz波器带宽50mhz非易失存储器个64k波形频率特性正弦波1hz80mhz方波1hz80mhz脉冲500hz50mhz任意波形1hz1mhz白噪声50mhz带宽分辨率1hz除脉冲为5个字精度12ppm180c280c3ppm00c550c2016全新精品资料全新公文范文全程指导写作独家原创18正弦波频谱纯度谐波失真3vpp1mhz60dbc55dbc1mhz5mhz57dbc45dbc5mhz80mhz37dbc30dbc总谐波失真dc20khz20mhz80mhz50dbc6dbc倍频程相位噪声30khz带10mhz方波2016全新精品资料全新公文范文全程指导写作独家原创18上升下降时间不对称性1周期1ns抖动rms20000s脉冲宽度80ns19999s可变沿时间500ns抖动rms100ppm50ps斜波线性度线性度稳定时间30ppm25ns输出特性幅度至50?10mvpp10vpp精度1khz10mvpp自动量程1设置1mvpp平坦度正弦波相对1khz自动量程高和低电平2016全新精品资料全新公文范文全程指导写作独家原创18分辨率01mv个字偏置至50?5vvpkacdc精度1设置2mv05幅度波形输出阻抗50?典型值固定10m?输出禁用隔离42vpk对地最大值保护短路保护过载自动禁用主输出am载波波形正弦波方波斜波和任意波形调制波形正弦波方波斜波噪声和任意波形调制频率2mhz20khz深度001200源内外fm载波波形正弦波方波斜波和任意波形调制波形正弦波方波斜波噪声和任意波形调制频率2mhz20khz峰变化dcfsk载波波形正弦波方波斜波和任意波形调制波形50占空比方波内部速率2mhz1mhz频率范2016全新精品资料全新公文范文全程指导写作独家原创18围1hz80mhz源内外外调制输入电压范围5v频率dc至20khz脉冲串波形正弦波方波斜波脉冲任意波形噪声频率1hz80mhz3脉冲串计数1000000次循环或无限开始停止相位36003600内部周期1ms500s闸门源外触发触发源单次手动触发内触发外触发触发延迟周期无限00ns85000s2016全新精品资料全新公文范文全程指导写作独家原创18扫描波形正弦波方波斜波任意波
