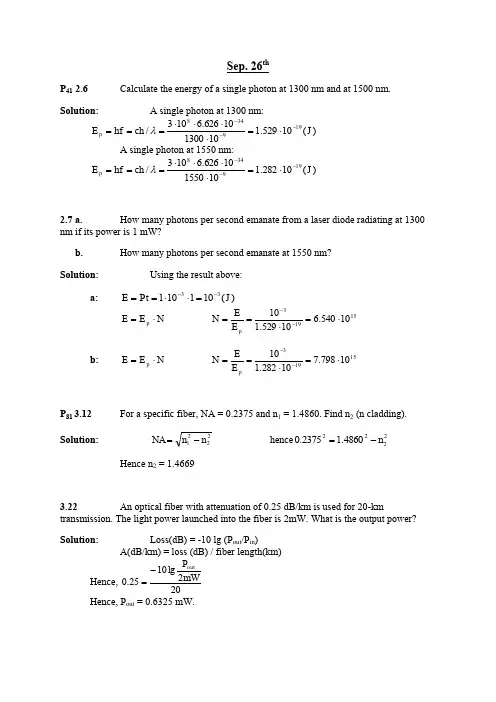

光纤通信技术课后部分习题答案
4.55 What is meant by the term dispersion power penalty? Calculate the disperson power penalty for the pulse spread obtained in Problem 4.51. The BR is 2.5 Gbit/s. S: The amount of transmitting power required for compensating the increase bit error rate (BER) cause by attenuation is called dispersion power penalty. In Problem 4.51, ttotal = tmat = 18 ns (if fiber length is 100 km) PD(dB) = -10 log10 {exp[-(1/4 ) (ttotal)2 (BR)2]} = -10 log10 {exp[-1/4 x (18 x 10-9)2 ( x 2.5 x 109)2]} = 2.17 x 104 dB, enough to burn any type of fiber, impossible. if the fiber length is 1 km:
3.7 The core refractive index is 1.4513 and the cladding index is 1.4468. What is (1) the critical propagation angle? (2) the acceptance angle? (3) the numerical aperture? Solution: (1) The critical angle is:
光纤通信技术(第2版)答案
6.试推导渐变型光纤子午线的轨迹方程 答：P15 如式：2-2-18 7. 什么是单模光纤？其单模传输条件是什么？ 答：单模光纤是在给定的工作波长上，只传输单一基模的光纤 在阶跃单模光纤中，只传输LP01 （或称HE11 ）模。因为 LP01 模的归一化截至频率为
Vc(LP11)=2.40483
而模式的传输条件是V>Vc 可传，V≤Vc 截至，因此，要保证光纤中只传输LP01 一个模式则必须要求：
代入数据可得：
0
V 2 n1k0 a
2
2 n1k0 a 2.40483
0 2 0.01 1.5
0 得： 0 a 2.36358 ( m)
a 2.40483
18.渐变型光纤的折射指数分布为
求出光纤的本地数值孔径 解： NA( r ) n 2 ( r ) n 2 ( a )
9.简述EDFA的工作原理 答： P81-P82 （2）EDFA的工作原理中内容 10. EDFA的主要特征指标是什么？说明其含义。 答： P83 “3.EDFA的主要特征参数” 这一部分 11.为什么说F-P腔型滤波器具有频率选择性？ 答： P91 第六段 由于两反射镜的反射系数…… 12.简述光定向耦合器、光隔离器、光环行器以及光开关在光纤通信系统中的作用 答： 光定向耦合器：P88 倒数第二段 光隔离器：P89 倒数第二段 光环行器：P90 最后一段 13.试用图说明光波长转换器的工作原理。 答： P92 图3-45 P93 图3-46 14.什么是波分复用技术？ 答：P93 第一段 15.简述光波分复用器的工作原理。 答：P94 “（1）光波分复用器的工作原理”的内容 16.简述RFA的工作原理。 答：P86 “（2）RFA的工作原理”的内容 17.RFA具有哪些特点？ 答：P85 “1.RFA的特点”的内容
光通信技术课后答案-第三章
第三章 光通信信道专业通信103班 代高凯 201027209 3-2.什么是阶跃光纤？什么是渐变光纤？答：光纤按照折射率的分布分类，可分为阶跃光纤和渐变光纤。
(1).阶跃光纤是指在纤芯和包层区域内，其折射率分布分别是均匀的，其值分别是n1与n2，但在纤芯与包层的分界处，其折射率的变化是阶跃的，折射率分布的表达式为⎪⎩⎪⎨⎧≤<≤=21)2()1()1()(a r a n a r n n r ，， 阶跃光纤是早起光纤的结构方式，后来在多模光纤中逐渐被渐变光纤取代，但是它用来解释光波在光纤中的传播还是比较形象的。
(2).渐变光纤是指光纤轴心处的折射率n1最大，而随沿剖面径向的增加而逐渐减小，其变化规律一般符合抛物线规律，到了纤芯与包层的分界处，正好降到与包层区域的折射率n2相等的数值；在包层区域中其折射率的分布是均匀的，即为n2⎪⎩⎪⎨⎧≤<≤∆-=2121211)()(21a r a n a r a r n n r ，， 式中，n1为光纤轴心处的折射率；n2包层区域的折射率；a1为纤芯半径；121n n n -=∆称为相对折射率差。
3-4.什么是单模光纤？什么是多模光纤？答：光纤按照传播的模式分类，可分为多模光纤和单模光纤。
(1).当光纤的几何尺寸（主要是纤径直径d1）远远大于光波波长（约1μm ）时，光纤中会存在着几十种乃至几百种传播模式。
不同的传播模式会有不同的传播速度与相位，因此经过长距离的传输之后会产生时延，导致光脉冲变宽。
这种现象叫做光纤的模式色散（又叫模间色散）。
计算多模光纤中除传播模式数量的经典公式为4/2V N =，其中V 为归一化频率。
模式色散会使许多多模光纤的带宽变窄，降低其传输容量，因此多模光纤仅适用于较小容量的光纤通信。
多模光纤的折射率分布大都为抛物线分布，即渐变折射率分布，其纤芯直径d1大约为50μm 。
(2)根据电磁场理论与求解麦克斯韦方程组发现，当光纤的几何尺寸（主要是芯径）可以与波长相比拟时，如芯径d1在5~10μm 范围，光纤只允许一种模式（基模HE11）在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤，由于它只允许一种模式在其中传播，从而避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤通信，但是必须满足 归一化频率4048.221≤=NA a V λπ光纤的纤芯半径NAa πλ2024.11≤ 3-7.光纤损耗主要有几种原因？其对光纤系统有何影响？答：光纤损耗主要包括：（1）吸收损耗(Absorbtion)—由制造光纤材料本身及其中的过渡金属离子和氢氧根粒子（OH-）等杂质对光的吸收而产生的损耗，包括本征吸收损耗、杂质吸收损耗、原子缺陷吸收损耗。
光纤通信课后习题解答参考答案
思考题参考答案1、SDH帧由哪几部分组成？SDH有哪些显著特点？答：SDH帧由净负荷，管理单元指针和段开销三部分组成。
SDH主要优点有：高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。
其缺点有：频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。
2、根据帧结构，计算STM-1、STM-4的标称速率。
解：STM-1的标称速率：一帧的比特数：9×270×8＝19440（比特），传送一帧所用时间为125μs，故标称速率为：19440/(125×10－6)＝155520（kb/s）。
STM-4的标称速率：STM-4帧为9行，270×4列，传送一帧所用时间为125μs。
可以看出STM-4的列数是STM－1的4倍，其余都一样，所以：STM－4的标称速率为：155520×4＝622080（kb/s）3、STM-N帧长、帧频、周期各为多少？帧中每个字节提供的通道速率是多少？答：STM-N帧长为9×270N×8比特，帧频8000帧/秒，周期为125μs。
帧中每个字节提供的通道速率为：8比特/帧×8000帧/秒＝64kb/s。
4、段开销分几部分？每部分在帧中的位置如何？作用是什么？答：段开销分为再生段开销和复用段开销两部分。
再生段开销位于STM-N帧中的1~3行的1~9×N列，用于帧定位，再生段的监控、维护和管理。
复用段开销分布在STM-N帧中的5~9行的1~9×N列，用于复用段的监控、维护和管理。
5、管理单元指针位于帧中什么位置？其作用是什么？答：管理单元指针存放在帧的第4行的1~9×N列，用来指示信息净负荷的第一个字节在STN-N帧内的准确位置，以便正确地分出所需的信息。
6、简述2.048Mbit/s信号到STM-1的映射复用过程。
答：2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。
光纤通信原理课后答案
光纤通信原理课后答案【篇一：光纤通信原理参考答案】>第一章习题1-1 什么是光纤通信?光纤通信是利用光导纤维传输光波信号的通信方式。
1-2 光纤通信工作在什么区，其波长和频率是什么?1-3 bl积中b和l分别是什么含义?系统的通信容量用bl积表示，其含义是比特率—距离积表示，b为比特率，l为中继间距。
1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。
主要有：(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
1-5 试画出光纤通信系统组成的方框图。
一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
1-5 试叙述光纤通信的现状和发展趋势。
略1第二章习题求：(1) 激光波长；(2) 平均能流密度；(3) 平均能量密度；(4) 辐射强度；1）??c3?108（??3?1013?10?5m（2）?ws?10010?10?9(10?2)2?3.18?1013j/ms2（3）?c?3.18?10133?108?1.06?105j/m2s（4）i??3.18?1013j/ms22-2 以单色光照射到相距为0.2mm的双缝上，双缝与屏幕的垂直距离为1m。
（1）从第一级明纹到同侧旁第四级明纹间的距离为7.5mm，求单色光的波长；（1）??axd??k?x?d?d?1a x4?4axd?4?x1?3aa(x4?x1)3d?5?10?7m（2）?x?d?a?3?10?3m22-3 一单色光垂直照在厚度均匀的薄油膜上。
油的折射率为1.3，玻璃的折射率为1.5 ，若单色光的波长可由光源连续调节，并观察到500nm与700nm这两个波长的单色光在反射中消失，求油膜的厚度。
解：由于空气的折射率小于油的折射率，油的折射率小于玻璃的折射率，薄油膜的上、下两表面反射而形成相干光，由于两束光的路程不同而引起的光程差为2 n2e；由于薄油膜的上、下两表面反射光都发生位相突变而不引起额外的光程差。
梁瑞生《现代光纤通信技术及应用》课后习题及参考答案
第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。
光经过调变后便能携带资讯。
光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。
1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。
(2)频带极宽，通信容量大。
(3)抗电磁干扰能力强。
(4)损耗低，中继距离长。
(5)光纤径细、重量轻、柔软、易于铺设。
除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。
1－3、光纤通信系统由哪几部分组成？简述各部分作用。
参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。
其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。
(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。
其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。
(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。
其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。
(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。
(4)中继器：由光检测器、光源和判决再生电路组成。
它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。
(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。
光线通信原理课后习题答案
光线通信原理课后习题答案光线通信原理课后习题答案光线通信作为一种高速、高带宽的通信方式，已经在现代通信领域中得到广泛应用。
光线通信原理是光学、电子学、通信学等多个学科的交叉，涉及到很多基础概念和原理。
在学习光线通信原理的过程中，习题是检验学习效果的重要手段。
下面将给出一些光线通信原理课后习题的答案，供大家参考。
1. 什么是光线通信？答：光线通信是一种利用光传输信息的通信方式。
它利用光纤作为传输介质，通过调制光的强度、频率或相位来传输信息。
光线通信具有高速、高带宽、低损耗等优点，已经成为现代通信领域中最重要的通信方式之一。
2. 光线通信系统的基本组成部分有哪些？答：光线通信系统由光源、调制器、传输介质、接收器和控制电路等组成。
光源产生光信号，调制器将电信号转换为光信号，传输介质将光信号传输到目标地点，接收器将光信号转换为电信号，控制电路用于控制整个系统的工作。
3. 光线通信系统的工作原理是什么？答：光线通信系统的工作原理是利用光的传输特性进行信息传输。
光信号通过调制器将电信号转换为光信号，然后通过传输介质进行传输，最后由接收器将光信号转换为电信号。
在传输过程中，光信号会受到衰减、散射等影响，因此需要采取相应的增强和补偿措施。
4. 光纤的工作原理是什么？答：光纤是光线通信中常用的传输介质，其工作原理是利用光在介质中的全反射特性进行传输。
光纤由内芯和包层组成，内芯的折射率大于包层，当光线入射到内芯时，会发生全反射，从而沿着光纤传输。
光纤的工作原理保证了光信号在光纤中的传输距离和传输质量。
5. 光线通信系统中常用的调制方式有哪些？答：光线通信系统中常用的调制方式有强度调制、频率调制和相位调制。
强度调制是通过改变光的强度来传输信息，频率调制是通过改变光的频率来传输信息，相位调制是通过改变光的相位来传输信息。
不同的调制方式适用于不同的应用场景，可以根据需要选择合适的调制方式。
6. 光线通信系统中常用的接收器有哪些？答：光线通信系统中常用的接收器有光电二极管和光电倍增管。
《光纤通信》第3章课后习题答案
1．计算一个波长为1m λμ=的光子能量，分别对1MHz 和100MHz 的无线电做同样的计算。
解：波长为1m λμ=的光子能量为834206310// 6.6310 1.991010c m s E hf hc J s J mλ---⨯===⨯⋅⨯=⨯ 对1MHz 和100MHz 的无线电的光子能量分别为346286.6310110 6.6310c E hf J s Hz J --==⨯⋅⨯⨯=⨯346266.631010010 6.6310c E hf J s Hz J --==⨯⋅⨯⨯=⨯2．太阳向地球辐射光波，设其平均波长0.7m λμ=，射到地球外面大气层的光强大约为20.14/I W cm =。
如果恰好在大气层外放一个太阳能电池，试计算每秒钟到达太阳能电池上每平方米板上的光子数。
解：光子数为3484441660.14 6.6310310101010 3.98100.710c I Ihc n hf λ---⨯⨯⨯⨯=⨯=⨯=⨯=⨯⨯ 3．如果激光器在0.5m λμ=上工作，输出1W 的连续功率，试计算每秒从激活物质的高能级跃迁到低能级的粒子数。
解：粒子数为3482161 6.6310310 3.98100.510c I Ihc n hf λ---⨯⨯⨯⨯====⨯⨯ 4．光与物质间的相互作用过程有哪些？答：受激吸收，受激辐射和自发辐射。
5．什么是粒子数反转？什么情况下能实现光放大？答：粒子数反转分布是指高能级粒子布居数大于低能级的粒子布居数。
处于粒子数反转分布的介质（叫激活介质）可实现光放大。
6．什么是激光器的阈值条件？答：阈值增益为1211ln 2th G L r r α=+其中α是介质的损耗系数，12,r r 分别是谐振腔反射镜的反射系数。
当激光器的增益th G G ≥时，才能有激光放出。
（详细推导请看补充题1、2）7．由表达式/E hc λ=说明为什么LED 的FWHM 功率谱宽度在长波长中会变得更宽些？证明：由/E hc λ=得到2hc E λλ∆=-∆，于是得到2E hc λλ∆=-∆，可见当E ∆一定时，λ∆与2λ成正比。
(整理)光纤通信课后第3章习题答案.
第3章 复习思考题参考答案3-1 连接器和跳线的作用是什么？接头的作用又是什么答：连接器是把两个光纤端面结合在一起，以实现光纤与光纤之间可拆卸（活动）连接的器件。
跳线用于终端设备和光缆线路及各种光无源器件之间的互连，以构成光纤传输系统。
接头是把两个光纤端面结合在一起，以实现光纤与光纤之间的永久性（固定）连接。
接头用于相邻两根光缆（纤）之间的连接，以形成长距离光缆线路。
3-2 耦合器的作用是什么？它有哪几种耦合器的功能是把一个或多个光输入分配给多个或一个光输出。
耦合器有T 形耦合器、星形耦合器、方向耦合器和波分耦合器。
3-3 简述波导光栅解复用器的工作原理阵列波导光栅由N 个输入波导、N 个输出波导、两个具有相同结构的N ⨯ N 平板波导星形耦合器以及一个平板阵列波导光栅组成，如图3.4.4所示。
这种光栅相邻波导间具有恒定的路径长度差∆L ，由式（1.2.8）可知，其相邻波导间的相位差为λφLn ∆=∆eff π2 （3.4.6）式中，λ是信号波长，∆L 是路径长度差，通常为几十微米，eff n 为信道波导的有效折射率，它与包层的折射率差相对较大，使波导有大的数值孔径，以便提高与光纤的耦合效率。
输入光从第一个星形耦合器输入，在输入平板波导区（即自由空间耦合区）模式场发散，把光功率几乎平均地分配到波导阵列输入端中的每一个波导，由阵列波导光栅的输入孔阑捕捉。
由于阵列波导中的波导长度不等，由式（3.4.6）可知，不同波长的输入信号产生的相位延迟也不等。
AWG 光栅工作原理是基于马赫-曾德尔干涉仪的原理，即两个相干单色光经过不同的光程传输后的干涉理论，所以输出端口与波长有一一对应的关系，也就是说，由不同波长组成的入射光束经阵列波导光栅传输后，依波长的不同就出现在不同的波导出口上。
此处设计采用对称结构，根据互易性，同样也能实现合波的功能。
输1λ1λ12图3.4.3 由阵列波导光栅（AWG ）组成的解复用器/路由器3.4 简述介质薄膜干涉滤波器解复用器的作用（见原荣编著《光纤通信（第2版）》3.4.3节）答：介质薄膜光滤波器解复用器利用光的干涉效应选择波长。
《光纤通信技术》课后习题参考答案[35页]
![《光纤通信技术》课后习题参考答案[35页]](https://img.taocdn.com/s3/m/50bb62f1a76e58fafbb00336.png)
《光纤通信技术》课后习题参考答案习题1：一.选择题1.光纤导光原理要求纤芯区的折射率( A ) 包层的折射率。
A. 大于B. 小于C. 等于D.以上都正确2.单模光纤芯区直径比多模光纤芯区直径（ B ）。
A. 大B. 小C. 相等D. 以上都正确3.（ A ）又称非零色散光纤，主要用于高速TDM系统和WDM系统。
A. G.655B. G.652C. G.654D. G.6534.光纤的包层直径为（ C ）。
A. 150umB. 250umC. 125umD.100 um5.通过在纤芯中掺（A ）来提高折射率。
A.氧化锗B. 氧化硼C.氟D.饵6.通过在包层中掺（ B ）来降低折射率。
A. 氧化锗B. 氧化硼C.氧化磷D. 饵二.填空1.光纤的包层直径为125μm ,多模光纤的纤芯区比单模光纤的纤芯区大(大/小)。
2.光纤的传输特性主要是指色散、衰减。
3.光缆结构简单可分为缆芯、加强件、护层。
4.光纤成缆可以有多种结构，分为层绞式、束管式，骨架式和带状式。
5. G.652 是标准单模光纤, G..653 是色散位移光纤(G652/G653/G654/G655)。
6.色散和衰减是光纤的主要传输特性，描述光纤色散的参数是色散系数，其单位是ps／nm·km，描述光纤衰减的参数是损耗系数，其单位是dB/km 。
三. 综合1.光纤损耗的分类。
答：损耗吸收损耗散射损耗杂质离子的吸收本征吸收过渡族金属离子OH-离子紫外吸收红外吸收制作缺陷本征散射及其它瑞利散射布里渊散射拉曼散射折射率分布不均匀芯-涂层界面不理想气泡、条纹、结石2. 说明光纤色散的分类，指出多模光纤以那种色散。
光纤的几何特性包含哪几项？答：在光纤中一般把色散分成模间色散、色度色散、偏振模色散。
多模光纤主要以模间色散为主。
光学特性主要有：截止波长、模场直径3. 某光缆金属加强构件、松套层填充式、铝-聚乙烯粘结护套、皱纹钢带铠装、聚乙烯套通用室外光缆，包含24根B1.1类单模光纤，请写出该光缆的型号。
光纤通信课后答案
第一章基本理论1、阶跃型折射率光纤的单模传输原理就是什么？答:当归一化频率V小于二阶模LP11归一化截止频率,即0＜V＜2、40483时,此时管线中只有一种传输模式,即单模传输。
2、管线的损耗与色散对光纤通信系统有哪些影响？答:在光纤通信系统中,光纤损耗就是限制无中继通信距离的重要因素之一,在很大程度上决定着传输系统的中继距离;光纤的色散引起传输信号的畸变,使通信质量下降,从而限制了通信容量与通信距离。
3、光纤中有哪几种色散？解释其含义。
答:(1)模式色散:在多模光纤中存在许多传输模式,不同模式沿光纤轴向的传输速度也不同,到达接收端所用的时间不同,而产生了模式色散。
(2)材料色散:由于光纤材料的折射率就是波长的非线性函数,从而使光的传输速度随波长的变化而变化,由此引起的色散称为材料色散。
(3)波导色散:统一模式的相位常数随波长而变化,即群速度随波长而变化,由此引起的色散称为波导色散。
5、光纤非线性效应对光纤通信系统有什么影响？答:光纤中的非线性效应对于光纤通信系统有正反两方面的作用,一方面可引起传输信号的附加损耗,波分复用系统中信道之间的串话以及信号载波的移动等,另一方面又可以被利用来开发如放大器、调制器等新型器件。
6、单模光纤有哪几类？答:单模光纤分为四类:非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。
12、光缆由哪几部分组成？答:加强件、缆芯、外护层。
*、光纤优点:巨大带宽(200THz)、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。
*、光纤损耗:光纤对光波产生的衰减作用。
引起光纤损耗的因素:本征损耗、制造损耗、附加损耗。
*、光纤色散:由于光纤所传输的信号就是由不同频率成分与不同模式成分所携带的,不同频率成分与不同模式成分的传输速度不同,导致信号的畸变。
引起光纤色散的因素:光信号不就是单色光、光纤对于光信号的色散作用。
色散种类:模式色散(同波长不同模式)、材料色散(折射率)、波导色散(同模式,相位常数)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 光通信信道
专业通信103班 代高凯 201027209 3-2.什么是阶跃光纤？什么是渐变光纤？
答：光纤按照折射率的分布分类，可分为阶跃光纤和渐变光纤。
(1).阶跃光纤是指在纤芯和包层区域内，其折射率分布分别是均匀的，其值分别是n1与n2，但在纤芯与包层的分界处，其折射率的变化是阶跃的，折射率分布的表达式为
⎪⎩⎪⎨⎧≤<≤=2
1)2()1()1()(a r a n a r n n r ，， 阶跃光纤是早起光纤的结构方式，后来在多模光纤中逐渐被渐变光纤取代，但是它用来解释光波在光纤中的传播还是比较形象的。
(2).渐变光纤是指光纤轴心处的折射率n1最大，而随沿剖面径向的增加而逐渐减小，其变化规律一般符合抛物线规律，到了纤芯与包层的分界处，正好降到与包层区域的折射率n2相等的数值；在包层区域中其折射率的分布是均匀的，即为n2
⎪⎩⎪⎨⎧≤<≤∆-=212
1211)()(21a r a n a r a r n n r ，， 式中，n1为光纤轴心处的折射率；n2包层区域的折射率；a1为纤芯半径；121n n n -=
∆称为相对折射率差。
3-4.什么是单模光纤？什么是多模光纤？
答：光纤按照传播的模式分类，可分为多模光纤和单模光纤。
(1).当光纤的几何尺寸（主要是纤径直径d1）远远大于光波波长（约1μm ）时，光纤中会存在着几十种乃至几百种传播模式。
不同的传播模式会有不同的传播速度与相位，因此经过长距离的传输之后会产生时延，导致光脉冲变宽。
这种现象叫做光纤的模式色散（又叫模间色散）。
计算多模光纤中除传播模式数量的经典公式为4/2V N =，其中V 为归一化频率。
模式色散会使许多多模光纤的带宽变窄，降低其传输容量，因此多模光纤仅适用于较小容量的光纤通信。
多模光纤的折射率分布大都为抛物线分布，即渐变折射率分布，其纤芯直径d1大约为50μm 。
(2)根据电磁场理论与求解麦克斯韦方程组发现，当光纤的几何尺寸（主要是芯径）可以与波长相比拟时，如芯径d1在5~10μm 范围，光纤只允许一种模式（基模HE11）在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤，由于它只允许一种模式在其中传播，从而避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤通信，但是必须满足 归一化频率4048.221
≤=NA a V λπ
光纤的纤芯半径NA
a πλ2024.11≤ 3-7.光纤损耗主要有几种原因？其对光纤系统有何影响？
答：光纤损耗主要包括：
（1）吸收损耗(Absorbtion)—由制造光纤材料本身及其中的过渡金属离子和氢氧根粒子（OH-）等杂质对光的吸收而产生的损耗，包括本征吸收损耗、杂质吸收损耗、原子缺陷吸收损耗。
（2）散射损耗(Scattering)—线性散射损耗：任何光纤波导都不可能是完美无缺的，无论是材料、尺寸、形状和折射率分布等，均可能有缺陷或不均匀，这将引起光纤传播模式散射性的损耗，由于这类损耗所引起的损耗功率与传播模式的功率呈线性关系，所以称为线性散射损耗，包括瑞利散射和在制造过程导致的波导散射损耗；非线性散射损耗：光纤中存在两种非线性损耗，它们都与石英光纤的震动激发态有关，分别为受激拉曼散射和受激布里渊散射。
（3）弯曲损耗(Bending Losses)—一种是曲率半径比光纤的直径大得多的弯曲，称为弯曲或宏弯；另一种是光纤轴线产生微米级的弯曲，这种高频弯曲称为微弯。
由于损耗的存在，在光纤中传输的光信号，不管是模拟信号还是数字脉冲，其幅度都要减小，光纤的损耗在很大程度上决定了系统的传输距离。
3-8.光纤色散主要有哪几种类型？其对光纤通信系统有何影响？
答：色散是在光纤中传输的光信号，由于不同成分的光的时间延迟不同而产生的一种物理效应，主要包括模式色散、材料色散和波导色散等。
（1）
材料色散 L D m m λλλτ∆=)()(
色度色散
波导色散
单模光纤中的色散
偏振模色散(PMD)
（2）多模光纤中的色散—主要是模式色散，就是由于轨迹不同的各光线沿轴向的平均速度不同所造成的时延差，它取决于光纤的折射分布，并和光纤材料折射率的波长特性有关。
最大模式时延差
τθττδτL cn Ln n c L n c L ==-=-=22
111min max /sin // 光纤色散是光纤通信中的一个重要特性，光纤的色散会使输入脉冲在传输过程中展宽，产生码间干扰，增加误码率，这样就限制了通信容量。
因此，制造优质的、色散小的光纤，对增加通信系统容量和加大传输距离是非常重要的。
3-13.某阶阶跃折射率光纤的纤芯折射率n1=1.50，相对折射率差△=0.01，试求：
（1）光纤的包层折射率n2=？
（2）该光纤的数值孔径NA=？
解：
（1）由相对折射率1
21n n n -=∆ 得 485.150.1*)01.01()1(12=-=⋅∆-=n n （2）数值孔径212.001.0*2*50.12sin 12221≈=∆=-==n n n NA c θ。
