贴片电容的选择与识别知识

合集下载

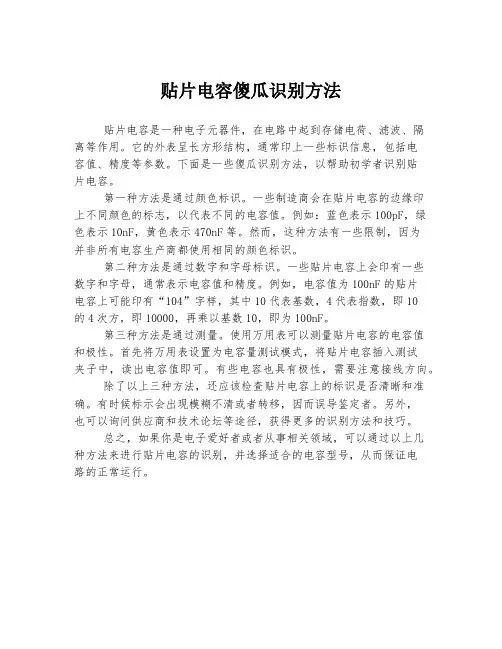

贴片电容傻瓜识别方法

贴片电容傻瓜识别方法
贴片电容是一种电子元器件，在电路中起到存储电荷、滤波、隔
离等作用。

它的外表呈长方形结构，通常印上一些标识信息，包括电
容值、精度等参数。

下面是一些傻瓜识别方法，以帮助初学者识别贴
片电容。

第一种方法是通过颜色标识。

一些制造商会在贴片电容的边缘印
上不同颜色的标志，以代表不同的电容值。

例如：蓝色表示100pF，绿色表示10nF，黄色表示470nF等。

然而，这种方法有一些限制，因为
并非所有电容生产商都使用相同的颜色标识。

第二种方法是通过数字和字母标识。

一些贴片电容上会印有一些
数字和字母，通常表示电容值和精度。

例如，电容值为100nF的贴片
电容上可能印有“104”字样，其中10代表基数，4代表指数，即10
的4次方，即10000，再乘以基数10，即为100nF。

第三种方法是通过测量。

使用万用表可以测量贴片电容的电容值
和极性。

首先将万用表设置为电容量测试模式，将贴片电容插入测试
夹子中，读出电容值即可。

有些电容也具有极性，需要注意接线方向。

除了以上三种方法，还应该检查贴片电容上的标识是否清晰和准确。

有时候标示会出现模糊不清或者转移，因而误导鉴定者。

另外，
也可以询问供应商和技术论坛等途径，获得更多的识别方法和技巧。

总之，如果你是电子爱好者或者从事相关领域，可以通过以上几
种方法来进行贴片电容的识别，并选择适合的电容型号，从而保证电
路的正常运行。

贴片电容识别大小方法

贴片电容识别大小方法
贴片电容的大小通常通过其封装尺寸来识别。

以下是一些常用的贴片电容封装尺寸及其对应的规格：
1. 0402封装: 封装尺寸为0.04英寸×0.02英寸（1.0毫米×0.5毫米）。

这种尺寸的贴片电容适用于一些小型电路和电子设备。

2. 0603封装: 封装尺寸为0.06英寸×0.03英寸（1.6毫米×0.8毫米）。

这种尺寸的贴片电容较为常见，适用于一些中等规模的电路和设备。

3. 0805封装: 封装尺寸为0.08英寸×0.05英寸（2.0毫米×1.25毫米）。

这种尺寸的贴片电容相对较大，适用于一些大型电路和设备。

4. 1206封装: 封装尺寸为0.12英寸×0.06英寸（3.2毫米×1.6毫米）。

这种尺寸的贴片电容较大，适用于一些需要承受较大功率/电流的电路和设备。

此外，还有一些更大尺寸的贴片电容封装，如1210尺寸、1812尺寸等，其尺寸规格也可以根据其封装编号进行识别。

总的来说，贴片电容的封装尺寸越大，其容量一般也越大，能够承受的功率/电流也相应增大。

因此，根据贴片电容的封装尺寸可以初步判断其大小和适用范围。

贴片电容的识别

一般来讲SMD capacitance 可分为普通贴片电容和疸电容两种。其表面是没有任何Mark进行标识的电容是一般的电容。疸电容表面是有Mark的而且有正负极之分。在SMT生产过程中电容的使用尤其小心如果用错料则很难使用肉眼opinion是否使用错误。主要还是依靠QC换料时的认证核对以及首件的认真确认。才能克服电容表面无Mark的question。
remark：本公司在核对首件时使用LCR对每颗物料进行确认，以免用错料无法眼是无法直接看的,除非看料盘
钽电容,铝电解电容:看其表面标识
买个LCR不就解决了！

关于贴片电容的好坏,封装,命名的文章整理

关于贴片电容的好坏，封装，命名的文章整理一、贴片电容如何判断好坏方法一、一般小贴片电容的阻值为无穷大，阻值异常就更换。

容量变小，万用表无法测量，直接替换。

方法二、安全一点的办法用万用表的二极档一针中剧另一针分别测电容的两端两端响表明短路方法三、小贴片电容短路的话用万用表在线测量就能判断出来,如果是开路的话,因为容量太小,用万用表量不出来,可以用一个电笔接到220v的火线上,将贴片电容的引脚放到电笔的笔帽上,看氖泡是否发光,发光电容是好的,否则断路.a-fs:d\电压,可千万别在板实验,哭都来不及方法四、阻值无穷糟,阻值为零叫声为糟.其他的必须存有一些大的变化吧.方法五、大贴片电容短路的话用万用表在线测量就能够推论出,如果就是开路的话,因为容量太小,用万用表量不出,可以用一个电笔收到220v的火线上,将贴片电容的插槽放在电笔的笔帽上,看看氖泡与否闪烁,闪烁电容就是不好的,否则断路如何判断补偿电容的好坏？1.最佳的办法就是轻易用专用表的电容档展开测试，具体方法参照说明书。

测试时特别必须特别注意的就是必须按不好“确认”键后才可以抬起表棒展开下一个项目的测试。

2.如果没有带专用仪表，也可以用数字万用表进行估测。

将电表放在20v交流档，测试电容枕前后各一根枕木的轨面电压（共3根枕木），由于电容有补偿作用，如果电容枕电压>受电端枕木电压>送电端枕木电压，则电容是好的；如果送端电压>电容枕电压>受端电压；如果3个电压基本相等，则很有可能是电容的塞丁头松动导致接触电阻过大。

3.最简单的办法就是轻易用钳型表中测试电容的电流。

正常情况下，电容电路中的电流为0.5～2a之间，紧邻传送端的电流比紧邻拒绝接受端的电流小。

经常出现的故障就是电容开路，此时电流为0。

如果测试的电流为0.5a或2a左右，最出色再用前面了解的方法展开录入。

二、贴片电容的封装与耐压值贴片电容就是指片式多层陶瓷电容(multilayerceramiccapacitors)，缩写mlcc，又叫作独石电容.电容量-温度特性就是采用电介质种类的一个重要依据。

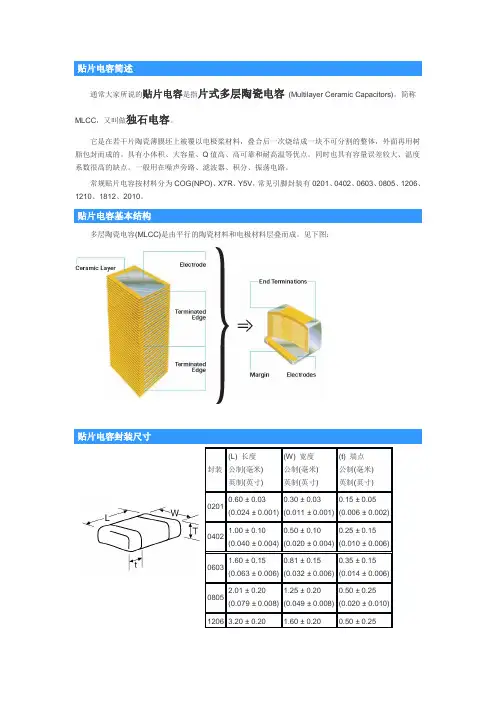

常用贴片电容选型资料

贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。

它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。

具有小体积、大容量、Q值高、高可靠和耐高温等优点。

同时也具有容量误差较大、温度系数很高的缺点。

一般用在噪声旁路、滤波器、积分、振荡电路。

常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。

贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。

见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25多层陶瓷电容(MLCC)根据材料分为Class 1和Class 2两类。

贴片电容选型指南

贴片电容选型资料与使用说明MLCC（片状多层陶瓷电容）现在已经成为了电子电路最常用的元件之一。

MLCC表面看来，非常简单，可是，很多情况下，设计工程师或生产、工艺人员对MLCC的认识却有不足的地方。

以下谈谈MLCC 选择及应用上的一些问题和注意事项。

MLCC虽然是比较简单的，但是，也是失效率相对较高的一种器件。

失效率高，一方面是MLCC结构固有的可靠性问题，另外还有选型问题以及应用问题。

由于电容算是“简单”的器件，所以有的设计工程师由于不够重视，从而对MLCC的独有特性不了解。

在理想化的情况下，电容选型时，主要考虑容量及耐压两个参数就够了。

但是对于MLCC，仅仅考虑这两个参数是远远不够的。

使用MLCC，不能不了解MLCC的不同材质和这些材质对应的性能。

MLCC的材质有很多种，每种材质都有自身的独特性能特点。

不了解这些，所选用的电容就很有可能满足不了电路要求。

举例来说，MLCC常见的有C0G(也称NP0)材质，X7R材质，Y5V材质。

C0G的工作温度范围和温度系数最好，在-55°C至+125°C的工作温度范围内时温度系数为0 ±30ppm/°C。

X7R次之，在-55°C至+125°C的工作温度范围内时容量变化为±15%。

Y5V的工作温度仅为-30°C至+85°C，在这个工作温度范围内时其容量变化可达-22%至+82%。

当然，C0G、X7R、Y5V的成本也是依次减低的。

在选型时，如果对工作温度和温度系数要求很低，可以考虑用Y5V的，但是一般情况下要用X7R的，要求更高时必须选择COG的。

一般情况下，MLCC厂家都设计成使X7R、Y5V材质的电容在常温附近的容量最大，但是随着温度上升或下降，其容量都会下降。

仅仅了解上面知识的还不够。

由于C0G、X7R、Y5V的介质的介电常数是依次减少的，所以，同样的尺寸和耐压下，能够做出来的最大容量也是依次减少的。

贴片电容识别

贴片电容识别简介贴片电容，也称为贴片电容器，是一种常见的电子元件，被广泛用于电路板和电子设备中。

贴片电容具有体积小，封装方便，性能稳定等特点。

因此，对于电子维修和制造行业的从业人员来说，学会准确识别贴片电容是至关重要的。

本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。

希望能够帮助读者更加熟悉和了解贴片电容。

贴片电容的外观贴片电容通常采用矩形外观，尺寸小，颜色常见为黑色或白色。

常见的封装方式有0603、0805、1206等。

贴片电容的标记贴片电容的上表面通常会印有特定的标记，用于表示其电容值和电压等信息。

下面是常见的贴片电容标记示例：•104：表示电容值为100000pF，即0.1uF。

•105：表示电容值为1000000pF，即1uF。

•474：表示电容值为47000000pF，即47uF。

•225：表示电容值为2000000pF，即2.2uF。

需要注意的是，这些标记值是以皮法（pF）为单位的。

除了电容值，贴片电容上还可能会印有电压等级、精度等信息。

贴片电容的识别方法要准确识别贴片电容，可以采用以下步骤：1.观察外观：贴片电容具有典型的矩形外观，颜色一般为黑色或白色。

根据尺寸可以初步判断封装类型。

2.查看标记：注意贴片电容上的标记，将标记的数字进行转换，根据上面提到的标记示例来判断电容值和单位。

同时，注意标记上是否还有其他的信息，如电压等级和精度。

3.测试电容值：如果无法准确识别电容值，可以借助电容表或万用表来测试电容值。

将正负极分别接触到电容的两个引脚上，读取电容的值，并进行单位换算，以确认电容的数值。

常见的贴片电容规格以下是一些常见的贴片电容规格：1.0603：尺寸为0.06英寸 × 0.03英寸，体积小，适用于小型电子设备。

2.0805：尺寸为0.08英寸 × 0.05英寸，广泛应用于电子设备中。

3.1206：尺寸为0.12英寸 × 0.06英寸，适用于需要较高电容值的应用。

贴片元件电容识别

我知道，白色为100PF以内，棕色为100PF——1000PF，褐色为1000PF以上。

数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。

常见于贴片电阻或进口器件上。

在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n 的“n”（即前面两位数后加“0”的个数）,单位为Ω。

例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。

需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。

标志为0或000的电阻器，实际是跳线，阻值为0Ω。

一些精密贴片电阻器也有用四位数字表示法，如1005表示10M等。

贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

常见贴片电容的识别

常见贴片电容的识别
常见贴片电容。

常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片纸介多层电容。

瓷片电容
材质：瓷片；
外形：一般为长方形；
特征：表面没有丝印，没有极性；
颜色：主要有褐色、灰色、淡紫色等。

尺寸大小：根据封装尺寸。

基本单位：pF。

贴片钽电容
材质：钽；
外形：一般为长方形；
特征：表面有丝印，有极性；
颜色：主要有黑色、黄色等。

极性判别：钽电容表面一般有一条丝印线（白色、黄色等）标记电容的正极，并且丝印有电容值和工作电压。

尺寸大小：根据封装尺寸。

基本单位：pF。

贴片电解电容
材质：电解质；
外形：一般为圆柱形；
特征：表面有丝印，有极性，外观上可见铝制外壳；
颜色：主要有黑色、黄色等。

极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。

尺寸大小：根据封装尺寸。

基本单位：uF。

贴片纸介多层电容
材质：纸质；
外形：一般为椭圆形或方形；
特征：表面有丝印，无极性，有厂家标识；
颜色：椭圆形一般为银白色有金属光泽，方形一般为褐色。

极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。

尺寸大小：根据封装尺寸（一般尺寸较大）。

基本单位：uF。

SMT贴片元件规格与识别

SMT贴片元件规格与识别一. SMT贴片元件之种类.电阻R 电容C二极管D 三极管Q IC U 滤波器X 电感L 可调电阻VR 可调电容VC主要讲两类:1 电阻R定义：电子在导体中运动受到的阻力单位：欧（R）千欧（KR）兆欧（MR）1MR=103KR=106R在SMT中贴片电阻电容元件的规格有:3216=1206 2012=0805 1608=06031005=0402 0603=0201 0402=01005换算法:前两位表示有效数字,第三位表示零的个数.例如: R100J即10R R101J即100R R102J即1KRR103J即10K R104J即100KR R105J即1MR误差值代号:D: ±0.5% F: ±1% J: ±5%2.电容定义:储存电能的元件,其特性为隔直通脚.单位: F(法) UF(微法NF(拉法) PF(皮法)1F(法)=106UF(微法)=109NF(拉法)=1012PF(皮法1005与1608在FEEDER上的使用区别1608与2012在两种情况下可以通用.A.材料欠缺B.线路许可C.贴片电容只可以用高电压代替低电压. 电容按特性可以分为六种:CH(COG RH UJ TH X7R Y5V胆电容有标识的一端为正极,电解电容有表示的一端为负极.一般贴片电阻电容均没有方向.换算如下:010D=1P/D 100D=10P/D 101J=100P/J102J=1N/J 103J=10N/J 104J=100N/J105J=1U/J 106J=10U/J误差值代号:B: ±0.15PF C: ±0.25PF D: ±0.5PFF: ±1% J: ±5% K: ±10%M: ±20% Z: +80%-20%。

在选用贴片电容的时候需要遵循哪些原则？

在选用贴片电容的时候需要遵循哪些原
则？
贴片电容是一种较常用的电子元件，在选用时可遵循以下原则：
一、标称容量要符合电路的需要。

对于一些对容量大小有严格要求的电路(如定时电路、延时电路和振荡电路等)，选用的电容器其容量应与要求相同，对于一些对容量要求不高的电路(如耦合电路、旁路电路、电源滤波和电源退耦等)，选用的贴片电容其容量与要求相近即可。

二、工作电压要符合电路的需要。

为了保证电容器能在电路中长时间正常工作，选用的电容器额定电压应略大于电路可能出现的最高电压，大于10%-30%。

三、贴片电容特性尽量符合电路需要。

不同种类的电容器有不同的特性，为了让电路工作状态尽量最佳，可针对不同电路的特点来选择合适的电容器。

下面是—些电路选择电容器的规律：
①对于电源滤波、退耦电路和低频輞洽、旁路电路，—般选择电解电容器。

②对于中频电路，一般可选择薄膜电容器和金属化纸介电容器。

③对于高频电路，应选用高频特性良好的电容器，
如瓷介电容器和云母电容器。

④对于高压电路，应选用工作电压高的电容器，如高压瓷介电容器。

⑤对于频率稳定性要求高的电路(如振荡电路、选频电路和移相电路)，应选用温度系数小的电容器。

贴片电容选型时的注意事项

贴片电容选型时的注意事项嘿呀！以下就是贴片电容选型时的注意事项啦！1. 哎呀呀，首先要考虑电容的容量呢！这可太重要啦！你得根据电路的需求来选，要是容量选不对，那电路可就出大问题啦！2. 哇！工作电压也不能忽视呀！一定要确保所选的贴片电容能够承受电路中的最大电压，不然会被击穿的哟！3. 嘿，温度系数也得留意呢！不同的应用环境温度不同，要是温度系数不合适，电容的性能可就不稳定啦！4. 还有还有，精度也很关键哟！精度不够，可能会影响整个电路的准确性呢！5. 哎呀呀，封装尺寸也得选对呀！要和电路板的布局相匹配，不然装不上可就麻烦啦！6. 哇哦！品牌和质量也不能马虎！好的品牌通常质量更有保障，用起来更放心呢！7. 嘿，成本也要考虑哟！别只追求高性能，却让成本太高啦！8. 稳定性也是个大问题呀！不稳定的电容可能会时不时出故障，这多闹心呢！9. 还有哦，电容的极性可别弄错啦！弄错极性那可就糟糕啦！10. 哎呀呀，抗干扰能力也很重要呢！在复杂的电磁环境中，抗干扰能力强的电容才能稳定工作哟！11. 哇！电容的寿命也得关注呀！寿命短的话，经常更换多麻烦！12. 频率特性也不能忘呢！不同频率下电容的性能可能会变化哟！13. 嘿，漏电电流也要留意呀！漏电电流过大可不好！14. 稳定性和可靠性也是重中之重哇！这关乎整个电路的正常运行呢！15. 哎呀呀，环境适应性也很关键哟！比如湿度、振动等环境因素都可能影响电容的性能！16. 哇哦！供货渠道也要靠谱呀！不然买到假货或者质量没保障的可就惨啦！17. 嘿，了解厂家的技术支持和售后服务也很重要哟！万一出了问题能及时解决呢！18. 还有还有，要参考其他用户的使用经验呀！听听别人怎么说，能少走很多弯路呢！19. 哎呀呀，注意电容的安装方式和焊接工艺哟！这也会影响性能的！20. 哇！最后还要预留一定的余量呢，以防万一出现意外情况呀！总之呢，贴片电容选型可真是个需要细心和谨慎的活儿呀！一定要方方面面都考虑到，这样才能选出最合适的贴片电容，让电路稳定可靠地运行哟！。

贴片电容封装选型标准

贴片电容封装选型标准贴片电容是电子元器件中广泛使用的一种，其封装类型也有很多种。

在进行贴片电容封装选型时，需要考虑以下几个方面：1. 封装类型贴片电容的封装类型有很多种，如0805、0603、0402等，不同的封装类型大小不同，功率也不同。

选型时需要根据具体的电路板设计和元器件布局要求来选择合适的封装类型。

2. 容值贴片电容的容值是选型的重要参数之一。

容值大小决定了电容器的存储电荷量，一般用单位“微法”（μF）表示。

容值越大，存储电荷量越多，反之存储电荷量越少。

在选型时需要根据具体的电路设计要求选择合适的容值。

3. 额定电压贴片电容的额定电压是指电容器能承受的最大电压值。

在选型时需要根据具体的电路设计要求选择合适的额定电压值。

如果额定电压过小，可能会导致电容器被击穿，从而影响整个电路的正常工作。

4. 精度贴片电容的精度是指其实际容值与标称容值之间的差异。

一般来说，精度越高，价格也越高。

在选型时需要根据具体的电路设计要求选择合适的精度。

5. 工作温度范围贴片电容的工作温度范围是指其能够正常工作的温度范围。

在选型时需要根据具体的应用场景来选择合适的工作温度范围。

如果工作温度范围不符合要求，可能会导致电容器失效或损坏。

6. 寿命贴片电容的寿命是指其能够正常工作的时间。

在选型时需要根据具体的应用场景来选择合适的寿命。

如果寿命不符合要求，可能会导致电容器失效或损坏。

总之，在进行贴片电容封装选型时，需要根据具体的电路设计要求和应用场景来选择合适的封装类型、容值、额定电压、精度、工作温度范围和寿命等参数。

同时，在选型时还需要考虑价格、供货周期、供应商信誉等因素，以确保选型的合理性和可靠性。

贴片钽电容参数识别

贴片钽电容参数识别1. 引言贴片钽电容是一种常用的电子元件，广泛应用于各种电路中。

在使用贴片钽电容时，我们需要了解其参数，以确保正确选择和使用。

本文将介绍贴片钽电容的常见参数，并提供参数识别的方法。

2. 贴片钽电容的常见参数2.1 容值（Capacitance）贴片钽电容的容值代表了它存储和释放电荷的能力。

通常以单位法拉（Farad）表示，但在实际应用中，常使用更小的单位如微法（Microfarad，uF）、纳法（Nanofarad，nF）或皮法（Picofarad，pF）。

在购买贴片钽电容时，我们需要根据具体需求选择合适的容值。

2.2 额定电压（Rated Voltage）贴片钽电容的额定电压表示其可以承受的最大工作电压。

超过额定电压可能导致元件损坏或失效。

因此，在选择贴片钽电容时，我们需要确保其额定电压大于或等于实际工作环境中的最高工作电压。

2.3 尺寸（Size）贴片钽电容的尺寸通常以长、宽和高来表示，单位为毫米（mm）。

尺寸的选择取决于电路板的设计和可用空间。

需要注意的是，较大尺寸的贴片钽电容可能具有更低的ESR（Equivalent Series Resistance），但也会占用更多的空间。

2.4 等效串联电阻（Equivalent Series Resistance，ESR）贴片钽电容在实际使用中会存在一定的内部电阻，称为等效串联电阻。

ESR影响了贴片钽电容对高频信号和快速变化信号的响应能力。

较低的ESR意味着贴片钽电容对高频信号具有更好的传输性能。

2.5 等效串联电感（Equivalent Series Inductance，ESL）贴片钽电容还会存在一定的等效串联电感，称为等效串联电感。

ESL会对高频信号产生不良影响，并降低贴片钽电容在高频环境下的性能。

因此，在高频应用中，我们需要选择具有较低等效串联电感的贴片钽电容。

3. 贴片钽电容参数识别方法3.1 观察外观首先，我们可以通过观察贴片钽电容的外观来初步判断其参数。

贴片电容产品规格说明及选用基本知识

电子基础知识——电容篇1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=1000毫法=1000000微法=1000000000纳法=1000000000000皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

贴片电容的种类和特点单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

贴片电容的识别：

贴片电容的识别：电容有两种指标1.大小（f）2.耐压值（V）电阻按颜色来分数学计数法：标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。

（后面的4、3，都表示10的多少次方）。

又如：332=33X100pf=3300pf电容器耐压的标注有一种是采用一个数字和一个字母组合而成。

数字表示10的幂指数，字母表示数值，单位是V（伏）。

字母： A B C D E F G H J K Z耐压值：1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0例如：1J代表6.3*10=63V2G代表4.0*100=400V3A代表1.0*1000=1000V1K代表8.0*10=80V数字最大为4，如4Z代表电阻识别带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。

快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。

下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。

可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

贴片电容技术指标

贴片电容技术指标
摘要：
1.贴片电容简介
2.贴片电容技术指标分类
3.贴片电容技术指标详解
a.容量
b.额定电压
c.工作温度
d.耗散因子
e.容差
4.贴片电容技术指标的重要性
5.选择合适的贴片电容技术指标
正文：
贴片电容是一种电子元器件，广泛应用于各类电子产品中，具有体积小、重量轻、安装简便等优点。

在选择贴片电容时，需要关注其技术指标，以确保其性能满足产品需求。

贴片电容技术指标主要分为容量、额定电压、工作温度、耗散因子和容差等几大类。

这些指标直接影响着贴片电容的性能和可靠性。

首先，容量是贴片电容的基本性能参数，决定了电容器所能存储的电荷量。

容量的选择应根据电路需求来确定，过大或过小都会影响电路性能。

其次，额定电压是贴片电容所能承受的最大电压，决定了电容器的使用范
围。

在选择额定电压时，应充分考虑电路的工作电压以及可能出现的电压波动，以保证电容器的安全稳定工作。

再者，工作温度是贴片电容正常工作的环境温度范围。

选择合适的工作温度有利于保证电容器的性能和寿命。

一般情况下，应选择在产品工作环境中能正常工作的温度范围。

耗散因子是贴片电容在交流电路中表现出的损耗特性，它影响了电容器在交流电路中的性能。

低耗散因子意味着电容器在交流电路中性能更优。

最后，容差是指贴片电容实际性能与技术指标之间的差距。

选择低容差的电容器有利于保证电路的稳定性和可靠性。

总之，在选择贴片电容时，需要充分了解其技术指标，根据电路需求和实际应用环境来选择合适的贴片电容技术指标。

贴片电容识别方法

贴片电容识别方法贴片电容是一种常见的电子元件，用于存储和释放电荷。

在进行电子元件的识别和组装时，正确识别贴片电容是非常重要的。

以下是一种常见的贴片电容识别方法：1.外观特征识别：贴片电容通常是长方形或正方形的，正面是银色的金属外壳，背面是黑色或其他颜色的塑料。

通过目视观察贴片电容的外观特征，可以大致判断它是否为贴片电容。

2.尺寸识别：贴片电容的尺寸通常标注在元件上，单位为毫米或英寸。

通过测量贴片电容的长度、宽度和厚度，可以进一步确认它的型号和规格。

3.标识识别：许多贴片电容上都印有标识，通过标识可以确定贴片电容的型号、电容值、公差、电压等信息。

常见的标识有数字和字母的组合，如“104”表示10×10^4pF=100nF。

4.颜色识别：贴片电容的外壳颜色通常是银色的，但对于电解贴片电容而言，外壳颜色可能是黑色或其他颜色。

通过外壳颜色可以初步判断贴片电容是否为电解贴片电容。

5.细节特征识别：贴片电容上可能还有其他细节特征，如引脚、焊盘和标记线等。

通过观察这些细节特征，可以判断贴片电容的正负极和安装方向。

6.使用仪器辅助识别：对于一些特殊型号或标识不明确的贴片电容，可以使用电容测试仪或LCR电表来测试电容值、电压等参数，从而确定其型号和规格。

除了以上方法，也可以通过查询厂商提供的电容产品手册、规格书或在线产品数据库来获取贴片电容的详细信息。

需要注意的是，贴片电容的外观、尺寸、标识等特征可能因厂商而异，使用者应根据具体情况选择正确的识别方法。

另外，在识别贴片电容时应注意安全，避免触电和短路等意外情况的发生。
