中考物理总复习第四板块电与磁第22课时电流与电压和电阻的关系欧姆定律过中考
初三物理知识点复习——欧姆定律知识讲解
欧姆定律【考纲要求】1.理解欧姆定律及简单计算。
2.会用电压表和电流表测电阻。
3.掌握串并联电路的特点。
【知识结构】【知识梳理】一、电流跟电压、电阻的关系1.电流跟电压的关系: 在电阻一定时, 导体中的电流踺段导体两端的电压成正比。
注意: ①这里导体中的电流和导体两端的电压都是针对同一导体而言的, 不能说一个导体中的电流和另一导体上的电压成正比。
②不能反过来说, 电阻一定时, 电压跟电流成正比。
这里存在一个逻辑关系的问题, 电流、电压都是物体量, 有各自和物体, 物体 量之间存在一定的因果关系, 这里的电压是原因, 电流是结果, 是因为导体两端加了电压, 导体中才有电流, 不是因为导体中通了电流才加了电压, 因果关系不能颠倒。
2、电流跟电阻的关系：在电压一定的情况下, 导体中的电流跟导体的电阻成反比。
注意：①电流和电阻是针对同一导体而言的, 不能说一个导体的电流与另一个导体的电阻成反比。
②不能反过来说, 电压不变时, 导体的电阻与通过它的电流成反比。
我们知道电阻是导体本身的一种特性, 即使导体中不通电流, 它的电阻也不会改变, 更不会顺为导体中电流的增大或减小而使它的电阻发生改变。
二、欧姆定律1.内容: 导体中的电流跟导体两端的电压成正比, 跟导体的电阻成反比。
2、表达式：I=U/R U 表示一段导体两端的电压, 单位是伏特（V ）；R 表示这段导体串联电路的特点电流处处相等：_______________总电压等于各部分电路电压之和：_______________ 总电阻等于各串联电阻之和：_______________电压分配于电阻的关系：_______________ 并联电路的特点总电流等于各支路电路之和：_______________各支路两端电压相等：_______________ 总电阻的倒数等于各并联电阻倒数之和：_______________电流分配于电阻的关系：_______________ 欧姆定律内容：_________________________________________________________。
中考物理知识点总结：欧姆定律
中考物理知识点总结：欧姆定律一、欧姆定律1.探究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系?②制定打算，设计试验：要讨论电流与电压、电阻的关系，采纳的讨论方法是：掌握变量法。
即：保持电阻不变，转变电压讨论电流随电压的改变关系;保持电压不变，转变电阻讨论电流随电阻的改变关系。
③进行试验，收集数据信息：(会进行表格设计)④分析论证：(分析试验数据查找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。
)⑤得出结论：在电阻肯定的状况下，导体中的电流与加在导体两端的电压成正比;在电压不变的状况下，导体中的电流与导体的电阻成反比。
2.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3.数学表达式I=U/R。
4.说明：①适用条件：纯电阻电路(即用电器工作时，消耗的电能完全转化为内能);②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区分。
三者单位依次是A、V、;③同一导体(即R不变)，则I与U成正比同一电源(即U不变)，则I与R成反比。
④是电阻的定义式，它表示导体的电阻由导体本身的长度、横截面积、材料、温度等因素确定。
R=U/I是电阻的量度式，它表示导体的电阻可由U/I给出，即R 与U、I的比值有关，但R与外加电压U和通过电流I等因素无关。
5.解电学题的基本思路。
①仔细审题，依据题意画出电路图;②在电路图上标出已知量和未知量(必要时加角码);③选择合适的公式或规律进行求解。
二、伏安法测电阻1.定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以依据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2.原理：I=U/R。
3.电路图：(如图)4.步骤：①依据电路图连接实物。
连接实物时，必需留意开关应断开②检查电路无误后，闭合开关S，三次转变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
初中物理电与磁知识点全甄选
初中物理电与磁知识点全甄选电与磁是初中物理的重要内容之一，下面是一些常见的电与磁的知识点：1.电流与电压-电流是电子流动的一种表现形式，单位为安培(A)。
-电压是推动电流流动的力，单位为伏特(V)。
-电阻是阻碍电流流动的物质特性，单位为欧姆(Ω)。
2.欧姆定律-欧姆定律描述了电流、电压和电阻之间的关系：电流等于电压除以电阻，即I=V/R。
-欧姆定律适用于一定温度下的金属导体。
3.串联电路与并联电路-串联电路是所有电器在同一电路中依次连接的电路。
-并联电路是所有电器在分支电路中平行连接的电路。
-串联电路中电流相同，电压分配给每个元件。
-并联电路中电压相同，电流分配给每个元件。
4.磁场概念-磁场是由带电粒子或磁体产生的物质周围的力场。
-磁铁有两个极，即北极和南极，两极之间会产生磁场线。
-磁场线是磁力的线性表示形式，指示磁力方向和强度。
5.磁力作用-磁力是由磁场对物体（通常是带电粒子）施加的力。
-磁力的方向与磁场线垂直，大小与磁场强度和物体速度相关。
6.法拉第电磁感应定律-法拉第电磁感应定律描述了磁场变化引起的感应电流。
-当磁场通过线圈时，产生感应电流。
-感应电流的方向和大小取决于磁场变化率和线圈自身的特性。
7.电磁感应-电磁感应指的是通过磁场变化产生感应电流或感应电动势。
-当导体在磁场中运动或磁场变化时，感应电流会在导体中产生。
8.弗莱明左手定则-弗莱明左手定则是用来确定电流运动方向、力和磁场之间关系的规则。
9.右手螺旋定则-右手螺旋定则是用来确定电流产生的磁场方向的规则。
这些是初中物理中关于电与磁的一些重要知识点，理解和掌握这些知识能够帮助我们更好地理解电与磁的基本原理和应用。

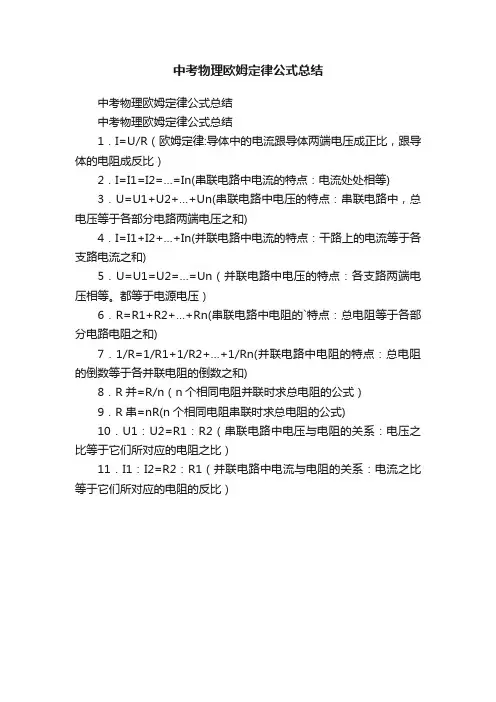

中考物理欧姆定律公式总结
中考物理欧姆定律公式总结
中考物理欧姆定律公式总结
中考物理欧姆定律公式总结
1．I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）
2．I=I1=I2=…=In(串联电路中电流的特点：电流处处相等)
3．U=U1+U2+…+Un(串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)
4．I=I1+I2+…+In(并联电路中电流的特点：干路上的电流等于各支路电流之和)
5．U=U1=U2=…=Un（并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）
6．R=R1+R2+…+Rn(串联电路中电阻的`特点：总电阻等于各部分电路电阻之和)
7．1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)
8．R并=R/n（n个相同电阻并联时求总电阻的公式）
9．R串=nR(n个相同电阻串联时求总电阻的公式)
10．U1：U2=R1：R2（串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）
11．I1：I2=R2：R1（并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）。
中考物理重点知识总结电磁学与电路基础
中考物理重点知识总结电磁学与电路基础电磁学与电路基础是中考物理的重要内容之一，本文将对该部分知识进行总结。
一、电磁学基础知识1.电荷与静电电荷是构成物质的基本单位，分为正电荷和负电荷。
同性电荷相互排斥，异性电荷相互吸引。
静电是指电荷在物体表面堆积，并表现出相互作用的现象。
2.电流与电压电流是指单位时间内通过导体的电荷量，单位为安培(A)。
电压是指单位电荷所具有的能量，单位为伏特(V)。
电流与电压满足欧姆定律：U=IR，其中U为电压，I为电流，R为电阻。
3.电阻与电路电阻是电流通过导体时由于导体本身材料阻碍电流流动而产生的阻力。
电路是由电源、导线和电器元件组成的闭合回路。
电阻的串联与并联可以改变电路的总电阻。
4.磁现象与磁场磁现象指物体表现出相互吸引或相互排斥的现象。
磁场是指磁力作用的区域，由磁力线表示。
磁场有南北极之分，同样磁性相斥，异性磁性相吸。
二、电磁感应与电磁波1.法拉第电磁感应定律法拉第电磁感应定律指当导线与磁场相互作用时，导线中就会产生感应电动势，在闭合回路中会形成感应电流。
感应电动势的大小与磁场的变化率成正比，方向由楞次定律决定。
2.楞次定律与电磁感应规律楞次定律指感应电流总是使磁场的改变产生抵消的效果，使得感应电流产生的磁场与原磁场方向相反。
电磁感应规律包括电动势大小与导线长度、导线与磁场的相对速度、磁场强度等因素的关系。
3.电磁波与光的本质电磁波是由变化的电场和磁场相互作用而产生的波动现象。
光是电磁波的一种，可以看作是具有特定波长和频率的电磁波。
光的本质是波粒二象性，既可以看作波动也可以看作粒子。
三、电路的应用1.串联与并联串联是指电流依次通过电阻，总电阻为各电阻之和。
并联是指电流分别通过电阻，总电阻为各电阻倒数之和的倒数。
串联与并联可以用于家庭电路的布线或灯泡的连接方式。
2.电功与功率电功是指电流通过电路时所做的功，单位为焦耳(J)。
功率是指单位时间内做功的大小，单位为瓦特(W)。
中考物理欧姆定律性质和定理知识点
中考物理欧姆定律性质和定理知识点中考物理欧姆定律性质和定理知识点在我们的学习时代，大家最熟悉的就是知识点吧？知识点有时候特指教科书上或考试的知识。
还在为没有系统的知识点而发愁吗？下面是店铺为大家收集的中考物理欧姆定律性质和定理知识点，仅供参考，大家一起来看看吧。
中考物理欧姆定律性质和定理知识点1欧姆定律原理实验伏安法测量小灯泡的电阻：R=U/I表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值。
该式是用比值来定义导体的电阻的，是电阻的定义式，不是决定式，为我们提供了一种测量电阻的方法，叫伏安法测电阻。
1、实验目的用电压表、电流表测导体电阻2、实验原理欧姆定律I=U/R变形R=U/I3、实验器材学生电源、电压表、电流表、滑动变阻器、待测电阻、单刀开关各一个，导线若干4、实验电路图：略实验步骤：(1)断开开关，连接电路(2)接入电路的滑动变阻器调到最大(3)闭合开关，调节R，读取并记录几组电流表、电压表数据(U≤U 额)(4)计算导体阻值并联电路的特点1、电阻特点：并联电路总电阻的倒数等于各分电阻的倒数之和。
(1)若n个相同电阻并联，总电阻等于各分电阻的n分之一;(2)并联相当于增大横截面积，总电阻小于每个分电阻。
2、电流特点：并联电路的总电流等于各支路电流之和;I总=I1+I2。
3、电压特点：并联电路个支路电压相等，等于总电压;U总=U1=U2。
串联电路的特点1、电阻特点：串联电路的`总电阻等于各部分电阻之和。
(1)R串=R1+R2(2)n个电阻串联R串=R1+R2+R3+…+Rn(3)n个相同电阻R串联：R串=nR(4)R串大于每一个部分电阻，原因是串联后相当于增加了导体的长度。
2、电流特点：串联电路各点的电流处处相等：I=I1=I2=I3。
3、串联电路的电压特点：串联电路的总电压等于各部分电路电压之和;U=U1+U2。
中考物理欧姆定律性质和定理知识点2欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.公式: 式中单位:I→安(A);U→伏(V);R→欧(Ω).公式的理解:①公式中的I,U和R必须是在同一段电路中;②I,U和R中已知任意的两个量就可求另一个量;③计算时单位要统一.欧姆定律的应用:①同一电阻的阻值不变,与电流和电压无关,其电流随电压增大而增大.(R=U/I)②当电压不变时,电阻越大,则通过的电流就越小.(I=U/R)③当电流一定时,电阻越大,则电阻两端的电压就越大.(U=IR)电阻的串联有以下几个特点:(指R1,R2串联,串得越多,电阻越大)①电流:I=I1=I2(串联电路中各处的电流相等)②电压:U=U1+U2(总电压等于各处电压之和)③ 电阻:R=R1+R2(总电阻等于各电阻之和)如果n个等值电阻串联,则有R总=nR④ 分压作用:=;计算U1,U2,可用:;⑤ 比例关系:电流:I1:I2=1:1 (Q是热量)电阻的并联有以下几个特点:(指R1,R2并联,并得越多,电阻越小)①电流:I=I1+I2(干路电流等于各支路电流之和)②电压:U=U1=U2(干路电压等于各支路电压)③电阻:(总电阻的倒数等于各电阻的倒数和)如果n个等值电阻并联,则有R总=R④分流作用:;计算I1,I2可用:;⑤比例关系:电压:U1:U2=1:1 ,(Q是热量)中考物理欧姆定律性质和定理知识点3一：探究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。
初中科学电流电压和电阻的关系
初中科学电流电压和电阻的关系电流、电压和电阻是电学领域中的基本概念，它们之间存在着密切的关系。
理解电流、电压和电阻之间的关系，对于我们认识电学现象以及应用电学原理具有重要的意义。
一、电流的定义及性质电流是电荷在导体中的流动，通常用字母"I"表示，单位是安培(A)。
根据欧姆定律，电流与电压和电阻之间存在着一定的关系。
当导体两端施加电压时，电荷在导体中产生流动，形成电流。
通过在电路中添加电流表，可以测量电路中的电流大小。
二、电压的定义及性质电压是指电荷在电路中通过物质时，由于电势差而产生的电能转化为其他形式能量的程度。
通常用字母"U"表示，单位是伏特(V)。
电压也可以理解为电路中电子在电场力作用下移动的动力大小。
根据欧姆定律，电压和电流之间存在着一定的关系。
欧姆定律指出，电路中的电流和电压成正比，且两者之间的比例关系由电阻决定。
换句话说，电压越高，电流也相应增大，而电阻越大，电流则减小。
三、电阻的定义及性质电阻是指电流在导体中流动时遇到的阻碍程度。
通常用字母"R"表示，单位是欧姆(Ω)。
电阻是电路中的重要参数，它决定了电流的大小。
电阻越大，通过电路的电流就越小，反之亦然。
电阻的大小不仅与物质的导电能力有关，还与导体的长度、截面积以及温度等因素有关。
普通电线是一种较好的导体，其电阻可以忽略不计，而电阻器是一种专门用于调节电阻大小的器件。
四、电流、电压和电阻的关系根据欧姆定律，电流、电压和电阻之间的关系可以用公式表示为：电压=电流×电阻，即U = I × R。
由此可见，电流、电压和电阻三者之间呈现出直接的线性关系。
当电压或电阻发生变化时，电流也相应发生变化。
这一关系对于电路设计以及电器的运行原理有着重要的影响。
在实际应用中，了解电流、电压和电阻之间的关系对于电路的正常工作和安全运行具有重要意义。
掌握了这一关系，我们可以根据实际需要调节电路中的电流大小，保护电器设备，确保电路的稳定性。
中考物理欧姆定律考点总结
中考物理欧姆定律考点总结一、考点1 电阻上的电流跟两端电压的关系1. 当电阻一定时，导体中的电流跟导体两端的电压成正比。
2. 当电压一定时，导体的电流跟导体的电阻成反比。
二、考点2 欧姆定律及其应用 1. 欧姆定律（1）欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（2）欧姆定律提出者：德国物理学家欧姆于1826年提出了著名的欧姆定律。
（3）欧姆定律公式：欧姆定律的标准式为I = UR ,其中 U 为电压，单位为伏特（V ）；R 为电阻，单位为欧姆（Ω）；I 为电流，单位为安培（A ）。
（4）使用欧姆定律时的注意事项：公式R=UI 不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
2. 对欧姆定律的理解（1）公式U ＝IR 表明电压与电流成正比，电压是形成电流的原因（电阻不确定）。
（2）电阻的串联和并联电路规律的比较，如下表1所示。
表1电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。
3. 欧姆定律在串、并联电路中的应用 （1）串联电路中电阻和电压的定性关系：①串联电路的等效电阻等于各串联电阻之和，即R ＝R1＋R2＋…＋Rn ； ②串联电路的电压：U1U2＝R1R2，U1U ＝R1R，且U ＝U1＋U2，如下图1所示。
图1（2）并联电路电阻和电流的定性关系：①并联电路的等效电阻的倒数等于各支路电阻的倒数之和， 即1R ＝1R1＋1R2＋…＋1Rn ； ②并联电路的电流：I 1I 2＝R2R1，I 1I ＝RR1，即I ＝I 1＋I 2，如下图2所示。
图2三、考点3 电阻的测量 1. 伏安法测量小灯泡的电阻（1）实验原理：利用公式R=UI 开展实验计算。
欧姆定律电流电阻和电压的关系
欧姆定律电流电阻和电压的关系电流、电阻和电压是电学中的重要概念，它们之间存在着紧密的联系和相互影响。
欧姆定律是描述电流、电压和电阻之间关系的基本规律。
本文将深入探讨欧姆定律，并阐述电流、电阻和电压之间的关系。
欧姆定律是由德国物理学家乔治·西蒙·欧姆于1827年提出的，它是电学中的基本定律之一，用于描述电流通过导体时的特性。
欧姆定律的数学表达式为：电流（I）等于电压（V）除以电阻（R）。
I = V / R其中，I表示电流，单位为安培（A）；V表示电压，单位为伏特（V）；R表示电阻，单位为欧姆（Ω）。
根据欧姆定律，我们可以得出几个重要结论：1. 当电阻保持不变时，电流与电压成正比。
根据欧姆定律的数学表达式，我们可以看出，当电阻不变时，电流的大小取决于电压的大小。
如果电压增加，电流也会随之增加；反之，如果电压减小，电流也会相应减小。
2. 当电压保持不变时，电流与电阻成反比。
同样根据欧姆定律的数学表达式，我们可以看出，当电压保持不变时，电流的大小取决于电阻的大小。
如果电阻增加，电流就会减小；反之，如果电阻减小，电流就会增大。
3. 电阻与电流和电压之间成正比。
通过欧姆定律的数学表达式可以看出，电流和电压的比值就是电阻的大小。
如果电流增大或电压增加，电阻也会相应增加；反之，如果电流减小或电压减小，电阻也会随之减小。
综上所述，电流、电阻和电压三者之间存在着密切的相互联系。
欧姆定律明确了它们之间的数学关系，也为我们理解和应用电学知识提供了基础。
在实际应用中，欧姆定律被广泛运用于电路设计和电子设备的工作原理分析中。
通过合理地选择电阻的数值，我们可以控制电路中的电流和电压，以满足特定的需求，确保电子设备的正常运行。
此外，在家庭用电中，欧姆定律也有一定的应用，例如电线的选择和电路的安全设计。
总之，欧姆定律电流、电阻和电压之间的关系是电学领域中不可或缺的基本知识。
理解和掌握欧姆定律对于学习电学和应用电学知识都具有重要意义。
中考物理一轮基础知识复习课件：第22课时 电流与电压和电阻的关系、欧姆定律
首页
下一页
技能规律：导体的电阻大小只与导体本身因素(长度、 材料、横截面积)和温度有关，与通过导体的电流和 加在导体两端的电压无关，凡是说导体电阻与电流或 电压有关或成某种比例关系，皆是错误的．
实验 探究电流与电压、电阻的关系 (2018、2016、 2012、2009 年考) 1．在探究电流和电压的关系时，改变电阻两端的电 压有两种方案：一是通过调节滑动变阻器的滑片来改 变电阻两端的电压；二是通过改变电池的节数来改变 电阻两端的电压．但实验中通常采用第一种方案． 2．在探究电流与电压的关系时，滑动变阻器的作用 是调节电阻两端的电压成倍的变化；在探究电流与电 阻的关系时，滑动变阻器的作用是调节电阻两端的电 压保持不变．
首页
下一页
5．某学习小组在一次实验探究中利用电压表和电 流表测得多组数据，记录如下表，根据表中数据， 判断出他们实验时的电路可能是下图中的( D )
U/V 3.0 2.5 2.0 1.8 1.5 1.3 I/A 0.20 0.30 0.40 0.44 0.50 0.54
首页
下一页
6．(2020·滨州)如图所示的电路中，电源电压保持 不变，R1 为定值电阻．闭合开关 S，滑动变阻器 R2 的滑片 P 向右滑动的过程中，关于电压表和电流表 的示数变化，下列判断正确的是( B )
路的电流 I′＝UR11
＝6 10
V Ω
＝0.6 A
滑动变阻器的最大阻值：R2＝IU′2
＝01.26
V A
＝20 Ω.
首页
电流与电压、电阻的关系欧姆定律
电流与电压、电阻的关系一、探究电流与电压、电阻的关系1、采用的研究方法是：控制变量法。
即：（1）保持电阻不变，改变电压研究电流随电压的变化关系；（2）保持电压不变，改变电阻研究电流随电阻的变化关系。
2、实验电路：3、图像4、结论：（1）在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；（2）在电压不变的情况下，导体中的电流与导体的电阻成反比。
5、注意点：（1）开关断开连接电路；电表的正确使用；滑片的位置。
（2）控制变量法的运用: a.在研究电流与电压关系时，控制了电阻不变；b.在研究电流与电阻关系时，控制了电阻两端电压不变。
进行多次测量，避免实验的偶然性和特殊性，使实验结论更具普遍性。
（3）滑动变阻器的两个作用：a.保护电路；b.调节电路电流，改变定值电阻两端的电压；c.保持定值电阻两端的电压不变。
五、欧姆定律1、欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
注：电压是产生电流的原因，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒。
2、表达式：I ＝U R ，推导式：U ＝IR 、R ＝U I。
3、说明：（1）适用条件：纯电阻电路；（2）使用欧姆定律的注意事项：①同体性：即同一段导体或同一电路上的I 、U 、R ；②同时性：即同一时间，也就是电路在同一状态下的I 、U 、R ；③统一性 ：即单位要统一，I 、U 、R 的国际单位分别为安、伏和欧姆。
（3）R ＝U I是电阻的计算式，它表示导体的电阻可由 U/I 计算出大小，电阻是导体本身的一种性质，与电压U 和电流I 等因素无关。
I/AR/Ω例1、在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究。
【实验步骤】①按图甲所示电路图连接好电路；②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据；③对数据进行处理，并绘制成如图乙所示的图像。
中考物理电学知识点总结
中考物理电学知识点总结电学是物理学的一个重要分支，研究电的现象和规律。
在中考物理中，电学知识点是一个必考内容，下面是对中考物理电学知识点的总结，主要包括电流、电压、电阻等方面的内容。
一、电流与电阻1.电流：电流是指电荷通过导体单位时间内的流动量。
电流的单位是安培（A），电流的大小与电荷的数量和流动速度有关。
2.电阻：电阻是电流通过导体时产生的阻碍作用。
电阻的大小与导体的材料、长度、横截面积有关，单位是欧姆（Ω）。
3.欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的基本定律。
它表明，电流与电压成正比，与电阻成反比。
公式为：I=U/R，其中I表示电流，U表示电压，R表示电阻。
二、串并联电路1.串联电路：串联电路是指电流按照同一个路径依次通过不同的电器元件。
串联电路中，电流大小相等，电压之和等于总电压。
2.并联电路：并联电路是指电流同时通过不同的电器元件，电流将分成不同的路径流动。
并联电路中，电流之和等于总电流，电压大小相等。
三、电压与电势差1.电压：电压是指电荷在电场中具有的能量。
电压的单位是伏特（V），电压的大小与电荷之间的电势差有关。
2.电势差：电势差是指电场中两点之间的电势能的差异。
电势差越大，电荷流动所产生的电流越大。
四、电功与功率1.电功：电功是指电流通过导体时对导体所做的功。
电功的大小与电流、电压、时间有关，电功的单位是焦耳（J）。
2.功率：功率是指单位时间内做功的大小。
功率的单位是瓦特（W），功率的大小与电流和电压的乘积成正比。
功率的计算公式为：P=U×I，其中P表示功率，U表示电压，I表示电流。
五、电能与电量1.电能：电能是指电流通过导体时所具有的能量。
电能的大小与电流、电压和时间有关，电能的单位是焦耳（J）。
2.电量：电量是指电流通过导体所携带的带电粒子的数量。
电量的单位是库仑（C），电量的大小与电流和时间的乘积成正比。
六、电路图1.电路图是一种用符号表示电路元件的图形表示法。
初中九年级物理电流与磁知识点全汇总
初中九年级物理电流与磁知识点全汇总物理学是一门关于自然界中物质、能量和力量相互关系的科学。
它关注电流和磁场等重要概念。
下面是初中九年级物理电流与磁知识点的全汇总：1. 电流和电路电流和电路- 电流的概念：电荷在单位时间内通过导体的数量。
- 电路的概念：由电源、导体和电器组成的路径，让电流流动。
- 简单电路的构成：电源、导线和电器。
- 并联和串联电路的区别。
2. 电阻和欧姆定律电阻和欧姆定律- 电阻的概念：阻碍电流流动的特性。
- 欧姆定律：电流与电压、电阻之间的关系。
公式为：V = I * R。
- 导线的电阻与长度、截面积之间的关系。
- 电流与电阻的反比关系。
3. 电源和电动势电源和电动势- 电源的概念：提供电流的能量源。
- 电源的种类：直流电源和交流电源。
- 电动势的概念：电源产生的电能对单位正电荷所做的起势差。
- 电动势与电压的区别。
4. 磁场和磁力磁场和磁力- 磁场的概念：磁力作用的区域。
- 磁铁的磁性和磁极。
- 磁场的特性和表示方法。
- 磁力的概念：磁场对物体施加的力。
- 磁力的方向和大小。
5. 带电粒子在磁场中的运动带电粒子在磁场中的运动- 洛伦兹力的概念：电荷在磁场中受到的力。
- 带电粒子在磁场中的运动轨迹。
- 纵向磁场和横向磁场对带电粒子运动的影响。
6. 电磁感应和发电原理电磁感应和发电原理- 电磁感应的概念：导体中的磁通量变化时会产生感应电动势。
- 法拉第电磁感应定律：感应电动势与磁通量变化率成正比。
- 电磁感应的应用：变压器和发电机原理。
以上是初中九年级物理电流与磁知识点的全汇总，希望对你的学习有所帮助！。
中考物理电路和欧姆定律知识点总结
中考物理电路和欧姆定律知识点总结电路是物理学中的重要内容之一，而欧姆定律是电路中最基本和最重要的定律之一、在中考物理中，电路和欧姆定律都是常考的知识点。
下面是关于电路和欧姆定律的一些总结。
一、电路基础知识1.电流：电荷在单位时间内通过导体横截面的数量，单位安培（A）。
2.电压：电荷在电路中移动时所受的电势差，单位伏特（V）。
3.电阻：电路中阻碍电流通过的元件，单位欧姆（Ω）。
4.电源：提供电流和电压的装置，例如电池、发电机等。
5.导线：用于连接电路中各个元件的金属线。
6.开关：控制电路中电流的通断的装置。
7.并联电路：电路中元件的两端相连接，电流在元件之间分流。
8.串联电路：电路中元件的两端相连，电流依次通过各个元件。
二、欧姆定律1.定义：在一定温度条件下，电流I通过一个电阻R的电压U正比于电流I。
2.数学表达：U=I×R，其中U表示电压，I表示电流，R表示电阻。
3.使用欧姆定律计算问题时，需要注意单位的转换。
三、电阻的计算1.在串联电路中，总电阻等于各个电阻之和：Rt=R1+R2+R3+...2.在并联电路中，总电阻的倒数等于各个电阻的倒数之和的倒数：1/Rt=1/R1+1/R2+1/R3+...四、电路中的功率和能量1.功率：电器单位时间内消耗或者产生的能量，单位瓦特（W）。
公式：P=U×I，其中P表示功率，U表示电压，I表示电流。
2.能量：电器在工作过程中所消耗的能量，单位焦耳（J）。
公式：E=P×t，其中E表示能量，P表示功率，t表示时间。
五、常见的电路元件1.电阻器：用于控制电流的大小，例如可变电阻器、固定电阻器等。
2.电容器：可以储存电荷的元件，例如电解电容器、陶瓷电容器等。
3.电感器：可以储存磁能的元件，例如线圈、变压器等。
4.二极管：只允许电流在一个方向通过的元件，例如整流二极管等。
5.三极管：可以放大电流或者控制电路开关的元件，例如晶体三极管等。
5.电源：提供电流和电压的装置，例如电池、发电机等。
2022年中考物理专题复习课件 电流与电压和电阻的关系、欧姆定律
A 点电流 IA/A B 点电流 IB/A C 点电流 IC/A
灯泡 L1 、 L2 并联
0.2
0.3
图丙是电流表在 C 点时的示数，则 IC 为__0_._4_8__A；
18
专题训练
③ 接下来他选用规格__不__同___（选填“相同”或“不同”）的小灯泡， 再次测量各点电流，这样操作的目的是_避__免__偶__然__性__，__寻__找__普___遍_ _规_律____.
16
专题训练
10.（2020深圳）学习电学知识后，小明做了一系列相关实验来 巩固学习成果.
（1） “探究并联电路的电流规律”的实验. ① 连接如图甲所示电路时，还剩一根导线没连接，请你用笔画 线代替导线，将电路实物图补充完整，要求电流表测 L1 的电流；
17
专题训练
② 小明分别测量图乙中 A 、 B 、 C 三点的电流，数据如下：
串联电路中总电阻等于各分电阻之和，所以，由I＝ 可得，电源的
电压：
U
R
U＝I(R1＋R2)＝0.3 A×(20 Ω＋20 Ω)＝12 V；
33
专题训练
（2）S1、S2都闭合时，电流表示数是多少？
(2)当 S1、S2 都闭合时，R1 与 R3 并联，电流表测 干路电流，因并联电路中总电阻的倒数等于各
8
专题训练
2.（2021自贡改编）如图甲电路，闭合开 关 S 后，两个灯泡都能发光，乙图为电流 表 A1 指针的位置，如果电流表 A2 读数是 0.6 A ，则电流表 A1 的读数是___1_._5_A， 通过灯 L1 的电流为___0_.9__A.
9
专题训练
3.（2020甘孜州）如图是电阻 A 和 B 的 I − U 图 象.若把二者并联后接入电路中，当通过电阻B的 电流是 0.2 A 时，通过电阻A的电流是__0_._4__A. 若把二者串联后接入某电路，当通过电阻A的电 流为 0.3 A ，电阻B两端的电压是__3__ V .
初中物理中考常见考点欧姆定律知识点
初中物理中考常见考点欧姆定律知识点欧姆定律是初中物理中非常重要的一个知识点，也是中考中常常考察的内容。
下面是欧姆定律的一些常见考点，供你参考。
1.欧姆定律的基本概念欧姆定律是描述电流、电压和电阻之间关系的定律。
它规定，当导体两端的电压V保持不变时，通过导体的电流I与导体的电阻R成正比，即V=IR。
2.电阻和导体的关系导体的电阻决定了通过它的电流大小。
电阻越大，通过导体的电流越小；电阻越小，通过导体的电流越大。
欧姆定律反映了这种关系。
3.电流和电压的关系电流是单位时间内通过导体的电荷量，电压是单位电荷所具有的能量。
欧姆定律告诉我们，导体两端的电压与通过导体的电流成正比。
4.电阻的计算公式根据欧姆定律，可以通过已知的电压和电流来计算电阻。
公式为R=V/I，其中R表示电阻，V表示电压，I表示电流。
5.串联电阻和并联电阻的计算在电路中，电阻可以进行串联和并联。
串联电阻相互连接组成一条线路，电流依次流过每个电阻；并联电阻则是同时接在电路上，电流分流通过不同的电阻。
在计算串联电阻时，电阻值相加；在计算并联电阻时，电阻值取倒数再相加，然后再取倒数。
6.电路中的功率根据欧姆定律，可以计算电路中的功率。
功率的计算公式为P=VI，其中P表示功率，V表示电压，I表示电流。
7.电阻的单位和量纲电阻的单位是欧姆(Ω)，量纲是[L^2MT^-3A^-2]。
8.欧姆定律的应用欧姆定律可以用来解决各种电路问题，比如计算电流、电压和电阻的大小关系，计算功率，分析电路中的串联和并联电阻等等。
这些是初中物理中关于欧姆定律的一些常见考点和要点，希望对你的学习有所帮助。
如果还有其他问题，欢迎继续提问！。
欧姆定律电流电阻和电压的关系
欧姆定律电流电阻和电压的关系欧姆定律是电学中最基本的定律之一，描述了电流、电阻和电压之间的关系。
它是由德国物理学家乔治·西蒙·欧姆在19世纪中叶提出的。
欧姆定律表达了电流、电阻和电压之间的简单而重要的数学关系，为电路分析和电子设备的设计提供了基础。
欧姆定律的公式可以表示为：I = V/R，其中I代表电流，V代表电压，R代表电阻。
根据这个公式，我们可以推导出电流、电压和电阻之间的关系。
让我们分别来看一下它们之间的关系。
1. 电流与电压的关系：根据欧姆定律的公式，电流等于电压除以电阻。
也就是说，当电压增大时，如果电阻保持不变，电流也会增大；反之，当电压减小时，电流也会减小。
这意味着，在一个电路中，电压的改变会导致电流的改变。
2. 电流与电阻的关系：欧姆定律表明，电流与电阻成反比关系。
当电阻增大时，如果电压保持不变，电流会减小；反之，当电阻减小时，电流会增大。
这表示在一个电路中，电阻的改变会导致电流的改变。
3. 电阻与电压的关系：根据欧姆定律的公式，电压等于电流乘以电阻。
也就是说，当电流增大时，如果电阻保持不变，电压也会增大；反之，当电流减小时，电压也会减小。
这意味着在一个电路中，电流的改变会导致电压的改变。
综上所述，欧姆定律揭示了电流、电压和电阻之间的简单而重要的关系。
通过这个定律，我们可以理解电路中的电流和电压如何相互作用，并且可以使用这个定律来解决电路分析问题，以及设计和调整电子设备。
对于工程师和电子爱好者来说，掌握欧姆定律是非常重要的。
总结：欧姆定律是电学中最基本的定律之一，描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流、电阻和电压之间遵循简单的数学关系。
电流与电压成正比，与电阻成反比；电阻与电压成正比，与电流成反比。
欧姆定律为电路分析和电子设备的设计提供了基础，对于工程师和电子爱好者来说至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1部分 第四板块 第22课时
1．(2017)如图14所示电路中，电源电压为4.5 V, L 1、L 2是小灯泡，当开关S 闭合
时，电压表的示数为1.5 V ，忽略温度对灯丝电阻的影响，则 ( )
图14
1.5 V
两端的电压为 2L ．A 1.5 V
两端的电压为 1L ．B 2∶1
的灯丝电阻之比为2L 和1C. L 1∶2
的电流之比为2L 和 1L ．通过D 2．(2016节选)物理课外兴趣小组利用如图15所示的电路图进行一些电学实验，其中电阻R 有20 Ω、15 Ω、10 Ω、5 Ω、1 Ω五个供选择，滑动变阻器的规格是“10 Ω
1 A”。
电源电压5 V 保持不变。
(1)用笔画线代替导线将图15中电流表准确接入电路。
图15
(2)在做“探究导体的电流与电阻的关系”的实验时。
① 选用哪三个电阻更合适？
答：________________。
② 此实验对电阻两端电压的控制有什么要求？答：____________________。
③ 按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超
过满刻度，原因可能是________________。
3．(2012)在“探究一定电压下，电流与电阻的关系”实验中，老师提供的实验器材有：电源(电压恒为4.5 V)，电流表、电压表各一个，开关一个，四个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω)，两只滑动变阻器(规格分别为“20 Ω 2 A”、“50 Ω 1 A”)，导
线若干。
图16
(1)请根据图16－甲的电路图用笔画线将图16－乙中实物图连接完整(注意电流表的量
程选择)。
(2)小李实验时，在a 、b 间先接入5 Ω的电阻，闭合开关，移动滑片P ，使电压表的示数为 1.5 V ，并记下相应的电流值；再改接10 Ω的电阻，此时滑片P 应向__________(选填“E ”或“F ”)端移动，小李移动滑动变阻器滑片P 的目的是：
_____________________________。
(3)小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是__________。
他这样选择的理由是：__________________________________________________________
________________________________________________________________________。
4．(2016)阅读短文，回答问题。
压力传感器
压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的
一种，它能够将被测量的压力信号转化成电压信号。
电阻应变式压力传感器的原理如图17－甲所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片，应变片结构如图17－乙所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻线的电阻变大，反
之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小。
当自由端受到向下的压力F 时，金属梁向下弯曲，上应变片被拉长，下应变片被压，1U 通过时，上应变片引线间两端电压为I 缩。
如果上、下金属电阻丝有大小不变的电流来反映
)2U －1U ＝U (U ，传感器可以通过输出两个电压的差值2U 下应变片引线间两端电压为压力F 的大小。
图17
请回答下列问题：
(1)当应变片被拉长时，金属电阻丝的电阻会变大，原因是_________________。
(2)当金属梁没有受到压力时，由于＝
U ，2U ＝1U ，所以________________，____________________________________________0。
不
“或”变小”“变大“选填(。
______2U ，______1U 当金属梁受力向下弯曲时，(3)变”)
参考答案
1．B
2．(1)如图3所示
图3
(2)①5 Ω、10 Ω、15 Ω
②使电阻R 两端电压小于3 V 且保持不变
③电阻R 断路
3．(1)如图4所示
图4
(2)F保持定值电阻两端的电压为1.5 V不变
(3)“50 Ω 1 A”
当20 Ω的电阻接入a、b间时，为使电压表的示数为1.5 V，滑动变阻器接入电路中
的阻值是40 Ω；若选用规格为“20 Ω 2 A”滑动变阻器，无论怎样移动滑片P，电压表
的示数始终无法达到1.5 V
4．(1)电阻丝的长度变长、横截面积变小导致电阻变大
(2)两应变片的电阻相等，通过两应变片的电流相等
(3)变大变小。
