全站仪座标放样步骤
全站仪怎么坐标放样详细步骤
全站仪怎么坐标放样详细步骤操作方法
01
安装整平并调试全站仪，与经纬仪大致相同，然后按SO键进入放样功能。
02
按回车键进入下一页。
03
按F1键进入测站点坐标输入。
04
输入测站点坐标，按回车键进入下一页。
05
输入仪器高度。
06
输入完毕后按回车进入下一页。
07
按F2进入后视点坐标设置。
08
直接按F4。
09
输入坐标后，按回车键，或者按F4后输入后视点方位角按回车键。
10
按F4进入下一页。
11
按F3进入放样点坐标设置。
12
按F4进入下一页。
13
输入放样点坐标，按回车键。
14
输入棱镜高，然后按回车进入下一页。
15
此时系统会自动计算相关参数，等待自动跳转到下一页。
16
调整让DHR=0，只会棱镜移动到目镜对应的轴线上。
17
利用水平制动和水平微动调整dhr=0，按F2进入下一页。
18
智慧棱镜移动，使dh=0，dz=0，此时棱镜所处位置就是放样点位置了，这样就坐标放样完成。
19
如果要进入下一个坐标放样程序，按F4就可以了。
全站仪坐标放步骤
【建筑工程施工中全站仪坐标放步骤】1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；、3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
67 ）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按F1 放样(4) 按F4 确认(5) 按F1 测站点设置(6) 按F3(NZE)(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标(8) 按3 次F4 确认键(9) 按F2 后视点设置(10) 按F3(NE)(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)(14) 按F3 放样(15) 按F3(NEZ)(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标(17) 按3 次F4 确认(18) 按F1 极差键(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。

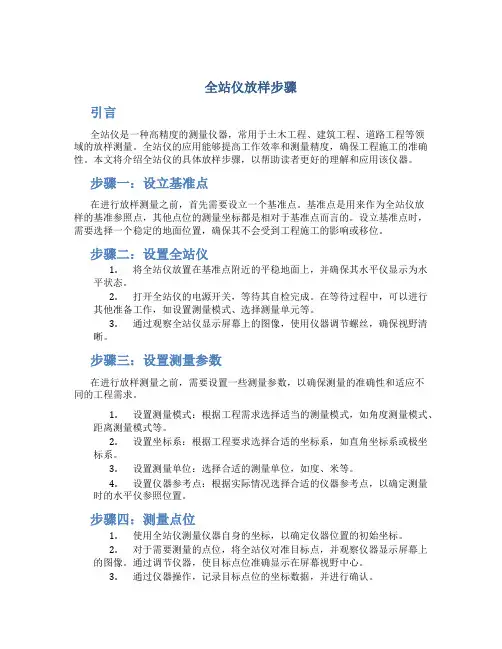

全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。

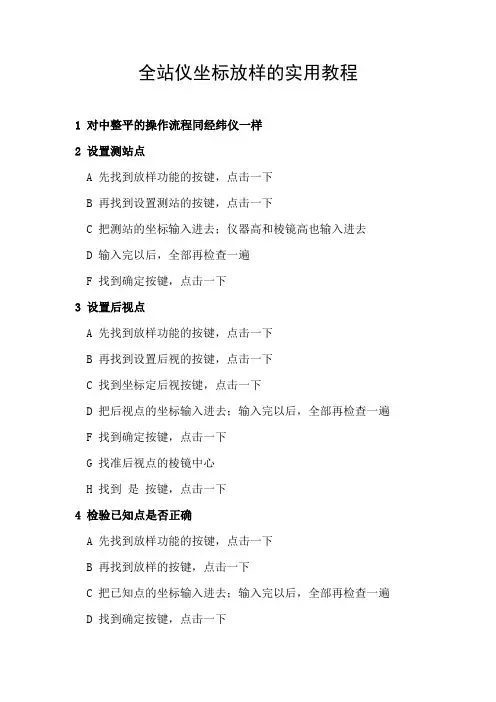

全站仪坐标放样的实用教程
全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。
此时说明此时棱镜的点就是我们要放样的目标点。
M 做好标记以后，依次放样下一个目标点。

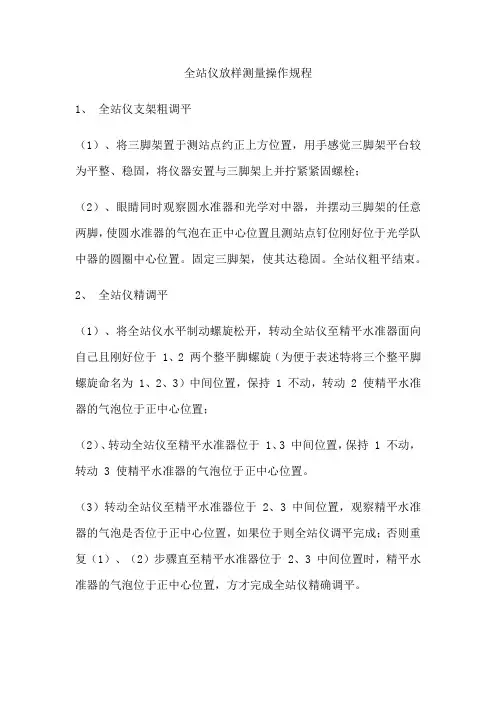

全站仪放样测量操作规程
全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架，使其达稳固。
全站仪粗平结束。
2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。
（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。
全站仪放样坐标角度距离的详细步骤
全站仪放样坐标角度距离的详细步骤全站仪是一种广泛用于土木工程测量和建筑测量的现代化仪器，其功能主要包括放样、测量、布设等功能。
在土木工程测量中，全站仪的放样功能是非常重要的，它可以帮助工程师准确地确定建筑物或工程的位置、形状和尺寸。
放样是指根据设计图纸或设计要求，在实地进行标志、布置和绘制的过程。
在进行放样前，需要根据设计图纸和要求计算出各点的坐标、角度和距离，然后通过全站仪进行放样。
以下是全站仪放样的详细步骤：1.准备工作在进行放样前，需要做好以下准备工作：-确定放样对象：根据设计要求确定需要放样的建筑物或工程-准备好设计图纸：根据设计图纸计算出各点的坐标、角度和距离-设置全站仪：在放样的起始位置设置好全站仪，并确保其水平校准正确2.放样测量根据设计图纸上的各点坐标、角度和距离信息，使用全站仪进行放样测量。
放样的步骤如下：-确定参考点：在放样的起始位置选择一个参考点作为基准点，然后通过全站仪测量出该点的坐标、角度和高程。
-放样测量：按照设计要求，通过全站仪测量出各个标志点的坐标、角度和距离，并记录下来。
-布置标志：根据测量结果，在实地进行标志的布置，可以使用墨线或标志杆等工具进行标记。
3.检查与调整在放样完成后，需要对标志点进行检查与调整，以确保放样的准确性和精度。
检查与调整的步骤如下：-检查标志点：对放样的标志点进行检查，确保其位置准确无误。
-调整标志点：如果发现有误差或偏差，需要进行调整，可以通过重新测量或调整标志点的位置来修正。
4.完成工作放样完成后，需要整理和记录好放样的结果，并交付给设计师或相关负责人。
同时，要确保放样的准确性和可靠性，以保证工程建设的顺利进行。
综上所述，全站仪放样是土木工程测量中非常重要的一环，通过合理的准备工作、放样测量、检查与调整等步骤，可以确保放样的准确性和可靠性，为工程建设提供有效的支持。
希望以上详细的步骤能够帮助读者更好地了解全站仪放样的过程和方法。
全站仪坐标法放样步骤
全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。
再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。
2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。
3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。
4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。
根据仪器上显示距离棱镜进行适当的前后调整。
5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。
以上是全站仪坐标法放样的基本步骤，仅供参考。
在实际操作中，请遵循专业人员的指导。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。
2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。
3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。
如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。
二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。
2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。
3.校准全站仪，以及设定参考点。
用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。
以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。
校准完毕后即可在环视旋转至所测量点，将其记录下来。
2.拉线测量。
在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。
3.测量桥路坐标。
如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。
四、数据测量及记录1.按参考系要求记录所坐标点。
每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。
2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。
3.填写测量记录簿。
对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值= 实测值- 放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义λ←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
全站仪坐标放样操作步骤
全站仪坐标放样操作步骤1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。
2、按MENU菜单进入模式3、按F2：测量程序。
4、按S•O、5、按F3坐标放样，选择一个文件（按F4跳过）。
6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。
7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。
9、照准棱镜，按F4继续，当d HR(显示数值归零后)表明放样方向正确。
10、按F2(距离)键HD：实测的水平距离dHD：对准放样点尚差的水平距离。
11、按F1进行精测。
d HR、dHD、dZ均为0时，则放样点的测设已经完成。
12、按F4继续下一个点的放样。
注：上述测量：由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。
后方交会法1、同基本操作1、2、3、4、52、按F2新点，显示F1:极坐标F2：后方交会法3、按F2（后方交会法）键。
选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认5、输入已知点A，按F4(是)进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1(测量)键，进入已知点B的输入。
6、对已知点B的输入，同上5，则显示后方交会残差7、按F4（计算）键，显示新点坐标，8、按F49、同基本操作6、7、8、9、10、11。
全站仪坐标放样的实施步骤
全站仪坐标放样的实施步骤一、前期准备在进行全站仪坐标放样之前，需要进行以下准备工作：1.1 工程测量与设计准备在进行全站仪坐标放样前，需要进行充分的工程测量与设计准备，包括确定测量范围、制定测量方案、绘制测量图纸等。
这些准备工作是确保坐标放样的准确性和可行性的关键步骤。
1.2 确定测控点在进行全站仪坐标放样前，需要确定一定数量的测控点。
这些测控点应该分布在需要放样的区域内，且符合测量的精度和要求。
在确定测控点时，需要考虑到可信度、可访问性、避免遮挡等因素。
1.3 准备设备与软件在进行全站仪坐标放样前，需要准备好全站仪、三脚架、反光棱镜等测量设备，并确保其正常工作。
此外，还需要安装和配置全站仪相关的软件，以便进行测量数据的处理和分析。
二、实施步骤2.1 设置基准点首先，需要在测量区域内设置基准点。
基准点应该稳固可靠，并且可以满足测量的精度和要求。
在设置基准点时，需要仔细测量和记录其坐标信息。
2.2 建立测控网根据测量区域的特点和要求，建立起适当的测控网。
测控网的建立需要根据实际情况选择测量点的数量和位置，并且保证点与点之间的连线尽量恰当分布。
建立完成后，需要进行测控网的精度验证。
2.3 开展测量工作在完成基准点和测控网的设置后，可以开始进行实际的测量工作。
首先，需要在全站仪上输入基准点的坐标信息，并进行校正。
随后，按照事先制定的测量方案，依次对测控点进行测量。
2.4 数据处理与分析完成测量工作后，需要将测量数据进行处理与分析，以获得准确的坐标信息。
首先，需要提取出所需的数据，并进行数据格式转换和修正。
然后，使用专业的测量软件对数据进行进一步处理和分析，计算出具体的坐标数值。
2.5 坐标放样在获得准确的坐标数值后，可以进行坐标放样。
根据测量图纸和设计要求，将坐标信息转化为实际的布局和建设。
在进行坐标放样时，需要考虑到每个点的具体要求和位置，并保证放样的准确性和一致性。
2.6 验证与修正完成坐标放样后，需要进行验证与修正工作。
全站仪放样基本操作
全站仪基本操作及坐标放样步骤坐标放样仪器界面操作1.架设好脚架，右手抓紧仪器提手、左手托住基座取出仪器安置在控制点T1之上并对中整平，按住电池两边的弹簧卡子安上电池，按电源键2秒开机进入图2界面，该界面为仪器型号和软件版本号，在本界面只POWER键和ESC键工作。
图22．按ESC键进入工作模式，按下MENU键进入菜单模式如图3。
图33.在该模式下，选择“放样”模式所对应的按键——数字键2进入坐标放样模式如图4，键入放样文件名,该文件用于保存控制点、后视点、及放样点的坐标数据。
点击F3键对数字和字母输入法进行切换，例如输入文件名为：HBZY，输入完毕之后点击F4确认进入放样模式如图5。
图4 图54. 选择按键“1”设置测站点进入图6所示的界面，此时需要添加测站点坐标，点击“F2调用”键进入坐标添加界面如图7所示。
图6 图75．点击“F4添加”键即可添加测站点的点名和坐标，进入图8，输入测站点点名，例如点名为T1，测站点坐标为N=1000.000,E=1000.000,Z=10.000,输入完毕之后点击“F4确认”，进入图9界面。
图8 图96．点击“F4”确认测站坐标进入图10所示界面，量取仪器高，仪器高的测量方法是从测量控制点量取到仪器中心，仪器中心标志见图11仪器侧面的刻画线。
图10 图117．输入仪器高，例如1.500米后点击“F4”确认后回到图5所示界面，此时步骤1“设置测站点”已完成，点击数字键“2”设置后视点，进入图12所示界面，此时需要添加后视点坐标，点击“F2调用”键进入坐标添加界面如图7所示，点击“F4添加”键添加点名和坐标，例如点名为T2，坐标为N=800.000，E=800.000，Z=12.000，确认后进入图13所示界面，点击“F4确认”键进入图14。
图12 图138.此时不要点击“F4确定”键，需照准后视点才能点击“F4确定”。
之后回到图5所示界面。
点击数字键“3”设置放样点，将放样点的坐标添加到仪器中，方法同添加测站点坐标一样。
全站仪放样详细步骤
全站仪放样详细步骤全站仪是一种用于测量和放样工程中建筑物或其他工程物体的高级精密测量仪器。
它可以通过测量和记录地面上的各个点的坐标，实现工程布局和放样的精确性。
以下是全站仪放样的详细步骤。
1.在放样前，首先需要确定工程的测量参考点。
这些参考点通常是已知坐标的点，可以是固定在地面上的标志物或墙壁上的固定点。
2.打开全站仪，进行初始化设置。
这包括输入所用单位（通常是米或英尺）、水平仪调平以保证仪器的水平度，并且设置垂直角和水平角的单位。
3.确定放样的基准点。
基准点是放样的起点，并且通常是一个已知坐标点。
在全站仪上选择基准点，并将其设置为坐标系的原点。
4.将全站仪放置在基准点上，使用三脚架将其稳固固定。
确保仪器水平以提供准确的测量。
5.设置全站仪的角度和距离测量模式。
根据需要可选择直接距离测量、斜距测量、水平角测量或垂直角测量。
6.使用全站仪的十字线准星在测点上瞄准。
确保准星准确对准要测量的点，并使其处于准星的中心。
7.观察全站仪显示屏上的数据，并记录测量结果。
这些数据包括水平角、垂直角和距离。
8.移动全站仪到下一个测点上，重复步骤6和7，测量并记录每个点的坐标。
可以使用全站仪的数据连接功能，将测量数据直接传输到计算机上，以便后续处理。
9.当测量完成后，可以利用测点的坐标进行工程布局和放样。
根据需要，可以在工地上使用丝线、锤子和其他测量工具，按照实际尺寸的比例将测点标记在地面上。
10.在放样的过程中，需要注意测量的准确性和精度。
可以通过在同一点上进行多次测量来验证结果的一致性，并对测量数据进行检查和校正，以确保放样的精确性。
总结：全站仪放样是一项复杂而精密的工作，需要仔细的准备和执行。
通过正确设置全站仪，并遵循详细的步骤，可以实现高精度的放样测量。
在实际操作中，操作人员需要具备一定的测量技能和经验，同时也需要密切关注测量仪器的状态和地面环境的变化，以保证测量结果的可靠性和准确性。
全站仪坐标放样的方法
全站仪坐标放样的方法
全站仪坐标放样的方法主要包括以下几个步骤：
1. 建立坐标系：确定放样工程的参考坐标系，一般选择平面坐标系或地理坐标系。
2. 建立基准点：在工程现场选择合适的位置建立固定控制点，可以选择建筑物角点、地物标志、铁钉等。
通过全站仪对基准点进行测量，获取其准确的坐标值。
3. 确定放样线路：根据设计图纸确定放样线路，可以通过全站仪在现场进行标记，也可以在图纸上标注。
4. 放样测量：在每个放样点上使用全站仪进行测量，获取坐标值，并记录下来。
放样点可以根据具体情况选取，可以是临时标记点，也可以是永久性目标点。
5. 校验检查：在放样结束后，可以对放样点进行校验检查，将测得的坐标值与设计值进行对比，校验误差是否在允许范围内。
需要注意的是，在全站仪坐标放样过程中，应注意仪器的准确性和操作的规范性，尽量减少误差的产生。
同时，放样的结果也要进行保管和备份，以备后续使用。
建筑工程施工中全站仪坐标放样线步骤
建筑工程施工中全站仪坐标放样线步骤步骤一：测量现场基准点在进行坐标放样线之前，需要先测量现场的基准点。
基准点通常选取固定物或者特定设施，比如地面标志、管道井盖等。
使用全站仪对基准点进行测量，记录下其三维坐标。
步骤二：确定放样线位置根据设计图纸，确定需要进行坐标放样线的位置。
可以使用钉子或标线等方式标记出放样线的位置。
步骤三：设置全站仪在进行测量之前，需要将全站仪设置好。
首先，根据现场实际情况选择合适的位置放置全站仪。
然后，使用水平仪在水平面上调平全站仪，确保测量的准确性。
步骤四：建立坐标系根据设计要求，确定放样线的坐标系。
可以选择现场的基准点作为坐标原点，或者设置一个合适的坐标原点。
然后，使用全站仪测量其他参考点的坐标，并将其输入到仪器中。
步骤五：设定放样线起点将全站仪放置在坐标系原点或者其他确定的位置上，并将仪器对准放样线的起点。
使用全站仪的望远镜进行目标点的精确定位，并通过仪器的操作界面进行测量。
步骤六：放样线测量根据设计要求，确定放样线的长度和方向，并使用全站仪进行测量。
在放样线上依次测量出确定间距的目标点，直到放样线的末尾。
可以使用全站仪的透镜进行精确测量，并通过仪器的操作界面记录下目标点的坐标。
步骤七：检查测量结果在完成放样线的测量之后，需要对测量结果进行检查。
可以对两个相邻目标点之间的距离进行测量，并与设计要求进行对比。
如果测量结果偏差较大，需要重新进行测量。
步骤八：记录测量结果最后，将测量结果记录下来，并制作成相应的图纸或报告。
记录应包括放样线的起点、间距、终点坐标等信息，以及测量的日期和测量人员等信息。
以上就是建筑工程施工中全站仪坐标放样线的步骤。
在实际操作中，需要根据具体的施工情况和设计要求进行调整，确保测量结果的准确性和精度。
全站仪坐标放样原理与过程步骤教学提纲
全站仪坐标放样原理与过程步骤全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。
按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。
全站仪坐标放样的实验内容及流程
全站仪坐标放样的实验内容及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!全站仪坐标放样实验详解及其操作流程全站仪，作为一种先进的测量仪器，广泛应用于工程测量、地理信息等领域。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
λ14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义λ←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
全站仪坐标放线
页眉内容宾得全站仪极坐标放样1.1在K3点布置全站仪，对中，整平。
哈腰松开三个脚架固定螺旋，翻开脚架。
双手握两个架腿空间的下方，保持双手平行翻开架腿，将脚架，架在K3点位上方。
拿出全站仪，放在脚架上，用连结螺栓固定。
对中调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，略微提起两个脚架慢慢挪动，使对点器对准点位。
二、粗平看清园气泡所在地点，鉴别应当高升或降低哪个架腿。
2高升或降低架腿，使圆水平器泡居中。
精平：将管水平器与随意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
2将管水平器转动90度，与方才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
页脚内容页眉内容一、进行温度、气压、棱镜常数的设置在模式A下，按[F5][模式]变换成模式B，在模式B下挨次进行温度、气压、棱镜常数的修正。
设置温度为+22℃。
确认气压为900Pa。
设置棱镜常数为-25mm。
再按［ENT］［确立］键返回到模式A状态下。
二、在模式A下，按[F5][ 模式]变换成模式B，按[F1][放样]显示“放样方法选定”界面。
选择“坐标放样”，按[确认][ENT]键显示“仪器点设定”界面。
输入测站点，点号K3，输入K3点坐标352455.883按回车键确认，输入Y524188.047按回车确认，输入Z49.231按回车键确认，输入仪器高1.53按回车键确立章达成测站点的设置。
照准后视点K2输入后视点K2坐标352464.545按回车键确认，输入YY:524171.798按回车键确认，输入Z页脚内容页眉内容49.171按回车键确认按[F1][储存]键保留数据，按[ENT]键或F5[接受]键显示“放样”界面。
输入放样点坐标D1输入点号D1，输入D1点坐标，352439.124按回车键确认，输入Y524207.707按回车键确认，输入Z49.362按回车键、对准放样点，按[F1][测距]开始放样，每点的差显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪坐标放样原理
(1)打开电源开关转动望远镜
(2)按(MENU)主菜单键
(3)按F1放样
(4)按F4确认
(5)按F1测站点设置
(6)按F3(NZE)
(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标
(8)按3次F4确认键
(9)按F2后视点设置
(10)
(11)按F3(NE)
(12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标
(13)按2次F4确认
(14)(对准棱镜对点)按F3(是)
(15)按F3放样
(16)按F3(NEZ)
(17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标
(18)按3次F4确认
(19)按F1极差键
(20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”
然后对准方向棱镜
(21)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键
距离测量
(1)打开电源转动望远镜
(2)按2次(DISP)切换键进入平距、高差测量模式
(3)照准棱镜中心
(4)按F1（测距）键
(5)记录测量数据
注：按（ESC）键测距值被清空。
按3次（DISP）切换键可将测距结果切换斜距示
斜距测距
（1）开机进入菜单界面按（DISP）切换键
（2）照准棱镜中心
（3）按F1测距键
角度测量
（1）开机照准目标A点
（2）设置A点水平角为000’0“（按F1置零键再按F3是键）
（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据
(1)开机并转动镜头
(2)按(MENU)菜单功能键
(3)按F1放样键
(4)按F4确认键
(5)按F1测站点设置
(6)按F3(NEZ)键
(7)按F1输入站点X坐标及Y坐标
(8)按3次F4确认键
(9)按F2后视点设置
(10)按F3(NE)键
(11)按F1输入后视X坐标及Y坐标
(12)按2次确认键
(13)对准后视棱镜点对点按F3是键
(14)按退出键(ESC)
(15)按F2数据采集
(16)按F2列表
(17)按F4确认
(18)按F3碎部点
(19)按F3测量键
(20)按F3(NEZ)键测到该位置点坐标数据
注:需测下一点对准该点按F3测量键
水平角(左右)切换
(1)照准目标水平角置零
(2)按F4功能键次
(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换
面积测量
(1)开机按(ENU)功能键
(2)按F3程序
(3)按F3面积
(4)按F1测距
注:每对1次棱镜按1次F1键。
