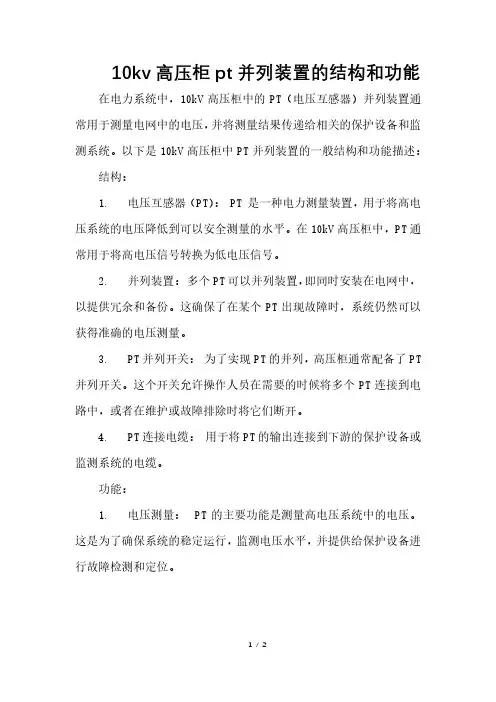

10kv高压柜pt并列装置的结构和功能
10kv高压柜pt并列装置的结构和功能在电力系统中，10kV高压柜中的PT（电压互感器）并列装置通常用于测量电网中的电压，并将测量结果传递给相关的保护设备和监测系统。
以下是10kV高压柜中PT并列装置的一般结构和功能描述：结构：1. 电压互感器（PT）： PT 是一种电力测量装置，用于将高电压系统的电压降低到可以安全测量的水平。
在10kV高压柜中，PT通常用于将高电压信号转换为低电压信号。
2. 并列装置：多个PT可以并列装置，即同时安装在电网中，以提供冗余和备份。
这确保了在某个PT出现故障时，系统仍然可以获得准确的电压测量。
3. PT并列开关：为了实现PT的并列，高压柜通常配备了PT 并列开关。
这个开关允许操作人员在需要的时候将多个PT连接到电路中，或者在维护或故障排除时将它们断开。
4. PT连接电缆：用于将PT的输出连接到下游的保护设备或监测系统的电缆。
功能：1. 电压测量：PT的主要功能是测量高电压系统中的电压。
这是为了确保系统的稳定运行，监测电压水平，并提供给保护设备进行故障检测和定位。
2. 并列备份：通过将多个PT并列安装，系统获得了冗余和备份。
如果一个PT出现故障，其他PT仍然可以提供准确的电压测量，确保系统的可靠性和稳定性。
3. PT并列切换：PT并列开关允许操作人员手动或自动切换PT的并列连接状态。
这对于维护、测试或在某个PT故障时切换至备用PT是非常重要的。
4. 电压信号传递：PT通过连接电缆将测量到的电压信号传递给下游的保护设备、监测系统或其他需要这些信息的设备。
需要注意的是，具体的10kV高压柜中PT并列装置的结构和功能可能会因制造商、设计要求和系统配置而有所不同。
在实际应用中，应根据具体的设备手册和技术规范来了解详细信息。
pt演算法
PT演算法简介PT演算法（Parallel Tempering Algorithm）是一种用于求解高维优化问题的并行随机搜索算法。
该算法结合了模拟退火算法和Metropolis-Hastings算法，通过引入多个不同温度的副本并在不同温度之间交换状态，从而提高了搜索效率和全局优化能力。
算法原理PT演算法的基本思想是在搜索空间中并行维护多个温度，每个温度对应一个副本。
不同温度下的副本通过Metropolis-Hastings采样算法进行状态转移，进而实现状态空间的探索。
较高温度的副本具有较大的跳跃能力，能够跳出局部极小值；较低温度的副本具有较强的优化能力，可以精确搜索局部极小值。
具体过程如下：1.初始化多个温度副本，每个副本对应一个不同的温度。
2.随机初始化每个副本的状态。
3.在每个温度副本上独立执行Metropolis-Hastings采样算法，进行状态转移。
4.对于相邻的两个温度副本，根据一定的概率交换状态，促使副本在不同温度之间进行探索。
5.根据一定的迭代次数或收敛准则，停止算法并输出最优解。
算法优势PT演算法相对于其他搜索算法具有以下优势：1.并行性：不同温度副本独立进行状态转移，可以利用并行计算资源进行加速，提高搜索效率。
2.全局优化能力：通过不同温度副本之间的状态交换，实现搜索空间的全局探索，有助于跳出局部极小值并找到全局最优解。
3.自适应调节：根据问题的复杂程度和搜索过程的进展，可以动态调节不同温度副本之间的交换概率，提高算法的收敛速度和稳定性。
算法应用PT演算法在各个领域都有广泛的应用，特别是在高维优化问题中发挥了巨大的作用。
以下是一些常见的应用领域：机器学习PT演算法可以用于训练深度神经网络、优化模型参数以及特征选择等机器学习任务。
通过并行化的搜索过程，可以加速模型训练过程，并找到更优的模型参数。
图像处理PT演算法可以用于图像恢复、图像分割和图像融合等问题中。
通过优化能力较强的低温副本，可以提高图像处理算法的效果和精度。
电压互感器的检同期、检无压、重动、并列、切换
电压互感器的检同期、检无压、重动、并列、切换一.何谓电压互感器的检同期检无压检同期是指：在合开关之前，先检测开关两端（线路侧和母线侧）是否满足同期条件（即电压、频率、角度都在允许范围内，可在定值中整定），再合开关。
检无压是指：在和开关前，先检测开关线路侧是否有电压，确定无电压后，再合开关。
检无压和检同期合闸，主要应用在具有两个电源点的联络线上，一般整定为一侧检无压，另一侧检同期。
当联络线两端跳闸后，线路肯定没有电压。
这时，投无压侧可以先将开关合上，另一侧检同期后在合闸。
如果两侧都投检同期，由于线路侧无电压，母线侧有电压的话，两侧开关都不满足同期条件，将无法操作。
如下图所示单相接线常用于大接地电流系统判线路无压或同期，可以接任何一相，但另一判据要用母线电压的对应相。
二.何谓电压互感器的重动并列电压重动是指:电压互感器的二次电压在进入微机保护装置之前必须经过重动装置。
所谓重动，就是使用一定的控制电路使电压互感器二次绕组的电压状态（有/无）和电压互感器的运行状态（投入/退出）保持对应关系，避免在电压互感器退出运行时，二次绕组向一次绕组反馈电压，造成人身或设备事故。
电压并列是指：在变电站一次主接线为桥形接线、单母分段等含有分段断路器的接线方式下，两段母线的电压互感器二次电压还应经过并列装置，以使微机保护装置在本段母线电压互感器退出运行而分段断路器投入的情况下，可以从另一段母线的电压互感器二次绕组获得电压。
如图所示：I段母线和II段母分列运行，现在要对II断母线PT进行检修，如果没有电压并列，此时II母上的保护装置将失去电压，不能正常动作，保护装置不能准确反应I段母线的相关电气量。
如果有电压并列装置后就能正确反应相关电气参数。
三.何谓电压互感器的切换它指的是主接线形式为双母线的电气设备依靠隔离开关在两条母线之间变换位置时，其二次设备如何对应的变换电压的来源，即在两段母线上的两组电压互感器重动后的输出端上切换。
PT并列原理
PT并列：强电专业，电力系统名词。
PT即电压互感器，母线PT用于测量母线三相电压,两段母线，每段母线一台PT,当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II母PT维持两段母线上的保护电压，因此，需要PT并列。
并列时先并一次，合母联/分段开关，再将PT并列把手打在并列位置。
需要将母联/分段开关的两侧刀闸、开关接点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。
PT并列装置当一段母线的母线PT故障或检修时，该段母线的电压信号将失去，所以使用电压并列装置将另一段母线的母线PT信号提供给该段电压小母线，以确保该段母线有电压信号。
1。
什么是PT并列将一段母线的电压量通过并列继电器上传到另一段母线上的并列过程称之为PT并列.PT并列分为一次并列和二次并列:PT的一次并列是指两段PT和一次母线通过母联开关并联到一起。
PT的二次并列是指两组PT同时向相同的仪表、保护装置输出电压信号.2.PT并列的作用（1)常规运行方式下，两段母线应该是分开运行的，即分段开关在分位,此时两个PT应该各自独立运行。
特殊情况下，如两段母线需并列运行，即使分段开关合上后,即一次并列，此时两组PT仍可分开独立运行，而不需退出任一一组PT。
而在有一台PT有故障需检修,或运行上需要停一台PT时,分段开关在合位，两段母线并为一段，停运的PT二次负荷由运行的PT代供，即所谓的二次并列，此定义似乎不太准确,实际上应为二次负荷代供。
(2)按照二次设计要求（单母线分段）电气一次并列（即母联接通）电气二次亦要求并列，这样可以保证二次电压的质量（两pt分担二次负荷），同时还可以退出一个pt检修而不影响供电。
电压切换是用于双母接线的二次回路，保证二次保护、测量、计量所用电压为一次设备所接母线的电压。
（3)手动并列，在母联开关分位时暂时将电压并列到另一段母线上以保证保护装置和电度表正常运行。
PT二次并列操作
PT二次并列操作一.PT二次并列的概念：电压互感器的二次侧电压，提供保护、测量等装置使用，当一组PT停下时，需要使用该组PT二次电压的保护、测量装置仍要运行，因此，将二次侧并列，让正常运行的PT带停用PT的二次负载。
二.PT二次并列的条件：先并列一次，再并列二次否则一次侧电压不平衡,二次侧将产生较大环流,容易引起熔断器熔断,使保护失去电源。
电压互感器并列切换直流回路图将母联开关转为死开关避免母联开关误动，使另一段母线失去电压，造成保护误动或拒动当双母线接线的两组母线电压互感器只有一组运行时，应将两组母线硬联运行（可退出母联开关操作电源或用刀闸硬联两组母线）或者将所有运行元件倒至运行电压互感器所在的母线。
三.PT操作原则1).PT停电时必须先停二次侧后停一次侧（防止反充电），送电时先合一次侧后合二次侧，防止反送电危及设备安全。
2).两段PT二次并列时，一次必须先并列。
3）在倒换PT前必须先将PT并列运行。
（防止二次设备在PT倒换过程中失压，使保护及自动装置失去电压）4）PT有故障时严禁用刀闸拉合电压互感器。
四.PT常见异常现象1.本体、引线接头过热。
2.内部声音异常或有放电声体、引线接头过热。
3.本体渗漏油、油位过低。
4.互感器喷油、流胶或外壳开裂变形。
5.内部发出焦臭味、冒烟、着火。
6.套管破裂、放电，引线与外壳之间有火花。
7.二次空开连续跳开或熔断器连续熔断。
原因分析：因人为原因引起的各种二次回路短路。
保护及自动装置元件损坏，引起电压二次回路短路。
二次回路导线受潮、腐蚀及损伤而发生一相接地，及二相接地短路故障。
电压互感器内部存在着金属性短路，也会造成电压互感器二次回路短路。
低压保险熔断或二次空开跳闸时，运行人员应及时更换低压保险，或对二次空开试送一次。
若再次熔断或跳闸，则不应再更换或试送，应查明原因后再处理。
此时禁止进行两台TV二次的并列操作，防止将故障引入另一台TV。
8.高压侧熔断器熔断9.二次输出电压波动或异常。
单母线分段PT如何并列
单母线分段PT如何并列
昨晚10Kv一MPT发出那种异常声响，技术员判断可能是PT发出声响，看PT是不是有异常情况，随即汇报调度要求将一母PT拉出仓外进行检查，这就牵扯到一个问题，PT退出，就是说一母上的几条出线与电压有关的保护将全部退出，计量表也将停止计数，短时间无保护运行可以，然计量停止，意味着经济效益就没有，我们送出去的电也就白白浪费，影响回收率。
这就需要将二母上的PT二次并列到一母上来，两端母线共用一个PT。
并列PT的原则是先并列一次侧，再并列二次侧。
一是为了防止将二次并列后，PT将电压反送至PT柜内，有可能出现伤人事故。
另一个原因是二次并了之后，再并一次，由于一次侧两段母线的电压不相等，二次侧将出现环流，甚至出现谐振，有可能保护会误动。
自己理解，有错误的地方大家指出来。
pt并列操作步骤
pt并列操作步骤嘿，朋友们！今天咱就来聊聊 pt 并列操作步骤。
这可不是什么高深莫测的东西，就像咱平时做饭一样，一步一步来，就能搞定啦！首先，你得知道 pt 并列是啥玩意儿吧。
简单来说，就是让两个 pt像好兄弟一样手牵手一起工作。
那怎么让它们牵手成功呢？这就需要咱的操作步骤啦。
第一步，就像咱出门前得先看看天气一样，你得先检查检查相关的设备是不是都正常。
看看那些线路啊、开关啊，有没有啥问题。
要是有个小毛病，那可就像车子没油了一样，跑不起来啦！第二步，调整好各种参数。
这就好比给车子加好油，让它动力满满。
参数调得好，后面操作才顺溜呀。
第三步，小心翼翼地进行操作。
这时候可不能马虎，得像走钢丝一样谨慎。
弄错一步，那可就麻烦大啦！比如说，该合上的开关没合上，那不就等于白忙乎啦。
第四步，时刻观察。
就像咱看着锅里煮的汤，生怕它溢出来一样。
观察着各种数据和状态，有啥不对劲赶紧调整。
pt 并列操作步骤，说起来简单，做起来可得细心加耐心。
这就好像搭积木，一块一块得放对地方，才能搭出漂亮的城堡。
要是随随便便乱放，那最后肯定得塌啦！你想想，要是操作步骤没弄好，会出现啥情况呢？那不就像迷路了找不到家一样，不知所措啦。
所以啊，咱可得认真对待每一个步骤，不能有丝毫的马虎。
这操作步骤啊，就像是指引我们前进的地图。
跟着地图走，才能顺利到达目的地。
不然，东一下西一下，那不就乱套啦。
而且，这操作可不是一次就能学会的哟，得反复练习。
就像学骑自行车一样，刚开始可能会摔倒，但多练几次，不就熟练啦。
总之，pt 并列操作步骤很重要，我们要像对待宝贝一样认真对待它。
只有这样，我们才能让 pt 并列顺利进行，让一切都有条不紊地运行。
大家可别小瞧了这些步骤哦，它们可是我们成功的关键呢！怎么样，现在对 pt 并列操作步骤是不是有更清楚的认识啦？那就赶紧去实践一下吧！。
pt演算法
pt演算法PT演算法是一种用于分布式计算的算法，它可以有效地解决大规模数据处理和计算的问题。
本文将从以下几个方面详细介绍PT演算法的原理、应用场景、实现方法等相关内容。
一、PT演算法的原理1.1 PT演算法的概念PT演算法是Parallel Tempering Algorithm（并行淬火算法）的缩写，也称为Parallel Replica Exchange Monte Carlo（并行重复交换蒙特卡罗）算法。
它是一种基于马尔可夫链蒙特卡罗方法（MCMC）的分布式计算方法，主要用于求解高维复杂系统中的平衡态性质。
1.2 PT演算法的基本思想PT演算法通过在不同温度下对系统进行模拟，从而实现对平衡态性质的求解。
具体来说，它将待求解系统分成多个副本，并在每个副本中采用不同温度进行模拟。
这样做有两个好处：一方面可以避免陷入局部极小值；另一方面可以加快收敛速度。
1.3 PT演算法的流程PT演算法主要包括以下几个步骤：（1）初始化：随机生成多个温度，并在每个温度下随机生成一个初始状态。
（2）模拟：在每个温度下进行MCMC模拟，得到一系列状态序列。
（3）交换：定期对不同温度下的状态进行交换，以增加状态的多样性和避免陷入局部极小值。
（4）统计：根据得到的状态序列计算系统的平衡态性质，如自由能、热力学平均值等。
（5）终止条件：当系统达到平衡态时，停止模拟并输出结果。
二、PT演算法的应用场景2.1 分子模拟PT演算法在分子模拟中有广泛应用。
由于分子系统通常具有高度复杂性和多样性，因此传统的单一温度模拟方法很难得到准确的结果。
而PT演算法可以通过不同温度下的交换来增加状态空间覆盖率和避免局部极小值问题，从而提高了求解精度和效率。
2.2 优化问题PT演算法也可以用于求解优化问题。
例如，在图像处理中，可以将待求解图像分成多个副本，并在每个副本中采用不同参数进行处理。
通过对不同副本之间进行交换，可以有效地避免陷入局部极小值，提高求解精度和效率。
