柔性主动防护网专项施工方案
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2。
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；
3 、放线测量确定锚杆孔位（根据地形条件，孔间距可有1.0m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；
4 、钻孔
A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；
主动防护网施工方案
主动防护网施工方案
本工程采用护脚墙和主动柔性防护网支护，其中护脚墙高度为3.0m，基础埋深为1.0m，挡土墙宽度为0.5m，挡土墙坡度根据边坡实际情况确定，采用原槽浇注C15素混凝土。主动柔性防护网的高度也根据边坡实际高度确定，柔性钢绳网系统锚杆采用直径为22mm的螺纹钢，长度在4至8m之间，以满足锚固长度为准。
一）主动防护网施工方法
施工流程：测量定位及工作面放线→搭设施工脚手架→测量精确放线确定锚索孔→钻孔→注浆并插入锚杆→安装纵横向支撑绳→铺挂格栅网→铺挂铺设钢绳网并缝合格栅网。
1、测量放线
为满足施工需要和规范要求，必须对导线点进行核实和加密。所有导线资料必须经测量专业监理工程师复核认可后方可用于施工。
2、人工清理坡面浮土及浮石、搭设施工脚手架
为保证施工安全，为后续工作创造条件，应先用人工清理坡面上的浮土及浮石，然后搭设施工脚手架。脚手架的结构必须稳固。
3、在每一孔位处凿一深度不小于锚杆外露环套长度的凹孔，一般口径为20cm，深20cm。
4、按设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长
度长5cm-10cm以上，锚孔直径70mm。当受凿岩设备限制时，可以将构成每根锚杆的两股钢绳分别锚入两个锚孔内，形成人字形锚杆，两股钢绳间夹角为15°≈30°，以达到同样的锚固效果。当局部孔位处应底层松散或破碎不能成孔时，采用断面尺寸不小于0.4×0.4的C15砼基础置换成不能成孔的岩土段。
5、注浆并插入锚杆，采用标号不低于M10的水泥浆，宜
用灰砂比1:1～1:1.2、水灰比0.45～0.5的水泥砂浆或水灰比
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2。
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
空压机英格索兰17m317 m3台
2 90 钻机YG-80/天水台 4 100
水泵3D系列/上海台
2 100
注浆机JZB-2/河南3KW 台
2 100
手推车辆
5 100
钢管Ο42 满足
4、劳动力计划
序号工种最大计划工作内容
1 汽车司机 3 开工程车
2 普工10 清理坡面、基座开挖、材料转运等
3 脚手架工10 现场脚手架搭设、维护
4 钻机操作工12 锚杆孔成孔
5 注浆工8 锚杆注浆
6 机械操作 4 搅拌机、空压机等机械操作维护
7 机电维修工 2 施工用电搭设、施工机械日常维修
8 测量工 2 试验、测量放线及控制观测
9 试验工 2 各种原材料、成品、半成品取样
10 安全护卫 2 负责道路畅通和现场安全维护
11 挂网工20 铺设防护网
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/50型格栅网，以阻止小尺寸岩块的塌落。
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2。
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；
3 、放线测量确定锚杆孔位（根据地形条件，孔间距可有1.0m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；
4 、钻孔
A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2。
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程精品文档，超值下载
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；
3 、放线测量确定锚杆孔位（根据地形条件，孔间距可有1.0m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；
4 、钻孔
A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；

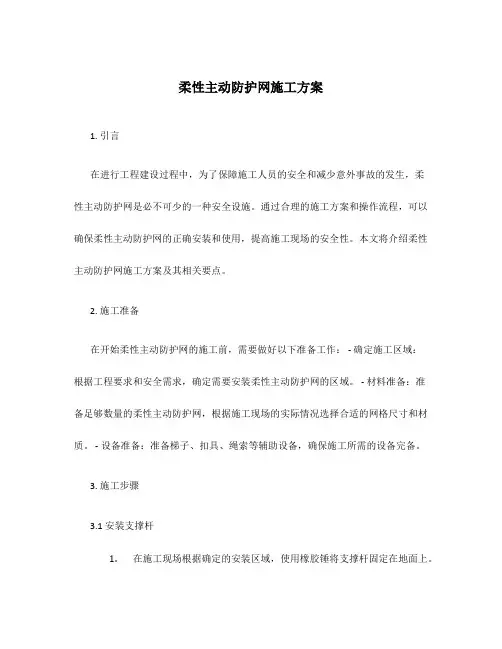

柔性主动防护网施工方案
柔性主动防护网施工方案
1. 引言
在进行工程建设过程中，为了保障施工人员的安全和减少意外事故的发生，柔
性主动防护网是必不可少的一种安全设施。通过合理的施工方案和操作流程，可以确保柔性主动防护网的正确安装和使用，提高施工现场的安全性。本文将介绍柔性主动防护网施工方案及其相关要点。
2. 施工准备
在开始柔性主动防护网的施工前，需要做好以下准备工作： - 确定施工区域：
根据工程要求和安全需求，确定需要安装柔性主动防护网的区域。 - 材料准备：准
备足够数量的柔性主动防护网，根据施工现场的实际情况选择合适的网格尺寸和材质。 - 设备准备：准备梯子、扣具、绳索等辅助设备，确保施工所需的设备完备。
3. 施工步骤
3.1 安装支撑杆
1.在施工现场根据确定的安装区域，使用橡胶锤将支撑杆固定在地面上。
2.根据需要，安装多根支撑杆，并确保它们的垂直度。
3.2 安装主体网格
1.将主体网格沿着支撑杆铺设并紧固，确保网格紧密贴合并固定在支撑杆上。
2.根据实际情况，可以在支撑杆之间添加横向连接杆，增强网格的稳定性。
3.3 安装辅助配件
1.根据需要，在主体网格上方安装扣具和绳索，用于固定和加固柔性主动防护网。
2.根据实际情况，可以在网格的四角处加装保护套管，增强网格的抗拉强度。
3.4 检查和调整
1.完成柔性主动防护网的安装后，进行检查，确保所有支撑杆、网格和配件都安装正确牢固。
2.如有需要，进行必要的调整，使柔性主动防护网在施工现场起到最佳的安全保护效果。
4. 施工注意事项
•在施工过程中，施工人员必须佩戴符合要求的个人防护装备，如安全帽、防护手套等。
柔性主动防护网施工方案
柔性主动防护网施工方案
柔性主动防护网是一种用于防止坡面边坡、岩石边坡和高边坡滑坡的
工程技术措施，它通过借鉴植物化物理特性和工程措施，使边坡和施工地
点表面形成多层结构，达到抵御滑坡作用的目的。柔性主动防护网可以有
效地控制水土流失，确保施工区域的安全稳定。
1.地质勘察：在开始施工之前，应进行详细的地质勘察，确定施工区
域的地质情况，包括坡度、岩性、土质等。根据勘察结果确定施工方案。
2.预处理：在施工前，对施工区域进行预处理。首先清理施工区域，
清除杂物和植物；然后对地表进行修整，确保边坡表面平整，并清理坡面
积水；最后，进行地表加固，可以采用灌浆、喷涂等方法，强化地表的稳
定性。
3.栅格网施工：栅格网是柔性主动防护网的关键组成部分，它可以将
边坡支撑起来，并防止土壤流失。栅格网可以采用高强度聚乙烯或聚丙烯
等材料制成，具有良好的柔性和抗拉强度。在施工时，首先确定栅格网的
规格和尺寸，然后将栅格网展开到预定位置，并用钢钉或螺丝固定在地表上。栅格网的安装应保持严格的平直度和紧密度，同时需要根据边坡的不
同部位进行适当的加固，如栅格网的双倍交叉或增加固定点。
4.植被恢复：完成功能主动防护网的施工后，应进行植被恢复，以加
强边坡的稳定性。在植被恢复时，首先对边坡进行表面覆盖，可以使用草皮、植物毯等材料；然后进行植物种植，选择适应当地气候和土壤条件的
植物进行种植；最后对植被进行养护，定期修剪和浇水，促进植物的生长。
5.定期维护：完成柔性主动防护网施工后，还需要定期进行维护工作，包括巡视、清理、修复等。定期巡视可以及时发现边坡变形、破损等问题，
柔性主动防护网施工方案
新平县城至三江口二级公路改建工程
首件分项工程开工申请批复单
承包单位:洪宇建设集团公司起止桩号：K43+900~K50+000 表号：监表7
新平县城至三江口二级公路改建工程
首件分项工程施工技术方案审批表
承包单位: 洪宇建设集团公司起止桩号：K43+900~K50+000 表号：监表6
新平县城至三江口二级公路改建工程
第四合同段
K44+320—K44+460
SNS柔性边坡防护
首件施工方案
洪宇建设集团公司
新平县城至三江口二级公路改建工程项目部
编制:邹志勇
审核:龚红平
编制日期：2010年9月20日
柔性主动防护施工方案（K44+320—K44+460右侧)
一、工程概况
1、地理位置与施工范围
本合同起点位于K43+900（河口村），终点位于K50+000处(新建戛洒江大
桥），全长6。1公里，为新建段。
2、水文、地形地质、地貌及其他
新建公路处云南高原中部哀牢山脉中段，线路沿戛洒江逆流而上，高程逐渐变大。山脉走向大都与构造线一致，呈北西南东向展布，戛洒江边哀牢山脉山峰高程普遍都在1100m—2200m，戛洒江河谷高程在490m—510m，相对高差1500m左右。路线K43+900—K50+000布设在戛洒江东岸；河谷地带属于侵蚀切割地形。地形横坡陡，阶地发育不全，侧向冲沟发育较少,河谷走向顺直。
沿线区域地层有中生界三迭系干海子组、舍资组和第四系.地处红河深大断裂以东较稳定的杨子准地台上，构造以纬向为主，属南岭构造带的西延部分，以褶皱为主，断裂不发育.本标段属红河深大断裂构造带,基本与之平行，平距约2KM。该断裂是区内的主要断裂，为下元古界哀牢山岩与中生代沉积岩地层的分界断裂，在区内呈北西45°方向延伸，长达数百公里，沿断裂带有糜棱岩与角砾岩；断层面向北东倾斜，倾角60°—70°；该断裂在加里东期至吕梁期以开始活动,后期历次运动数度复活,在挽近的新构造运动中仍在活动。线路是在地震频繁的地区,区内频繁的地震,诱发了许多山崩、滑坡等不良地质作用。按不低于7度进行抗震设防。
柔性主动防护网专项施工方案
柔性主动防护网专项施工方案
一、工程概况
二、施工准备工作
1.安全准备
要做好本工程的安全措施，施工前应制定详细的安全生产方案，并严格执行安全操作规程。施工人员必须穿戴好相关的个人防护装备，并参加相关的安全培训。
2.材料准备
准备足够数量的柔性主动防护网材料。材料必须符合相关标准，具有足够的抗拉强度和耐候性。
3.设备准备
准备好适当的施工机具和设备，如铺装机、抛物线机、绳索以及各种用于固定的螺栓和锁扣。
4.确定施工方案
根据建筑物的实际情况，设计合理的柔性主动防护网安装方案，包括固定点的确定、张拉力的计算等。
三、施工步骤
1.安装预埋件
根据设计要求，在建筑物上预留好预埋件。预埋件应设于边缘各跨的伸出端部，预埋件间距应控制在一定范围内，以保证防护网的安装均匀性和稳定性。
2.件式安装
将柔性主动防护网的每个件逐个插入预埋件中，并通过螺栓和锁扣固定好。安装时要注意各个件之间的间距要恰到好处，不得出现距离过大或过小的情况。
3.线缆张拉
完成柔性主动防护网的件式安装后，需要用绳索进行张拉，以保证安装的稳定性和紧密度。张拉时要根据设计要求施加适当的张力，不能过松或过紧。
4.系网固定
完成线缆张拉后，要注意将柔性主动防护网与建筑物的相关部件进行固定，以保证整个系统的稳定性。可以采用螺栓和锁扣进行固定，固定位置应符合设计要求。
5.系统验收
完成安装后，要对整个柔性主动防护网系统进行验收。验收内容包括件式安装的稳定性、线缆张拉的紧密度、固定点的合理性等等。如果发现问题，要及时修复，直到达到设计要求。
四、施工注意事项
1.做好施工现场的安全防护工作，保证施工人员的人身安全。
主动防护网施工方案
主动防护网施工方案
主动防护网施工方案
一、项目背景：
随着城市建设的不断扩大和发展，高楼大厦、高速公路和大型工程等的建设越来越多，因此对于施工现场的安全管理也提出了更高的要求。主动防护网作为一种有效的控制飞坠物的手段，越来越受到各大施工单位的重视和应用。
二、施工方案：
1. 前期准备工作：
在开始主动防护网施工前，需要进行一系列的准备工作，包括施工方案的编制、施工人员的培训以及工程设备的准备等。确保施工过程中的安全性和高效性。
2. 主动防护网的安装：
主动防护网应根据施工现场实际情况进行设计，包括网的规格和网的固定方式等。在安装过程中，需要按照规定的固定点进行固定，保证网的稳定性和安全性。
3. 定期检查和维护：
主动防护网施工完成后，需要定期对网进行检查和维护，确保网的完整性和有效性。同时，及时修复破损的网，并更换损坏的部件，保证主动防护网每时每刻都能起到有效的防护作用。
4. 施工现场的安全教育和培训：
为了保证施工过程中的安全性，需要对施工人员进行安全教育和培训。包括对主动防护网的使用方法和注意事项进行详细介绍，提高施工人员的安全意识和技能。
三、施工成果：
通过以上的施工方案，可以有效地控制飞坠物对施工现场人员和设备的伤害。主动防护网作为一种重要的安全措施，在施工过程中起到了至关重要的作用。同时，根据实际情况对主动防护网进行科学设计，可以提高施工效率并降低施工成本。
四、总结和展望：
主动防护网的施工方案是一个不断完善和提高的过程，需要根据实际情况进行调整和改进。同时，配合其他安全措施的应用，可以更好地保障施工现场的安全和顺利进行。在今后的施工过程中，应进一步加强对主动防护网施工方案的研究和优化，以提高施工安全性和效率。
SNS主动柔性防护网施工方案
SNS主动柔性防护网施工方案
SNS主动柔性防护网(SNS Active Flexible Protection Net)是一种
先进的土木工程技术，用于在山区和河道等地方进行防护和护坡工程。这
种柔性防护网可以有效地防止土坡的坍塌和河堤的冲刷，使得土地可以得
到有效的保护和利用。本文将介绍SNS主动柔性防护网的施工方案。
首先，在进行SNS主动柔性防护网的施工前，需要进行详细的工程测
量和设计。测量工作包括对施工地区的地形和地貌进行测量，确定施工地
点的坡度和高度，以及计算所需的柔性防护网的具体尺寸和数量。设计工
作包括根据测量结果和工程要求，确定柔性防护网的网孔大小、材料和布
置方式等。
其次，在施工现场进行土地准备工作。这包括清理施工区域的杂草和
垃圾，修剪杂乱的树木和灌木，清除表面的石头和均匀化土地。如果施工
地区有不平坦的地面，还需要进行地面平整工作，确保柔性防护网能够牢
固地固定在土地上。
然后，进行柔性防护网的安装工作。首先，将事先准备好的柔性防护
网按照设计要求在施工现场展开。展开网的过程中，要注意保持网的平整，避免出现扭曲和褶皱。然后，用锚杆或钢管将网固定在土地上。锚杆或钢
管的选择应根据设计要求和施工地点的实际情况来确定。在固定网的过程中，要保证每个固定点的力度均匀，确保网能够牢固地固定在土地上。
接下来，进行柔性防护网的连接和补强工作。在连接工作中，需要使
用特殊的连接件将不同的网片连接在一起，以形成一个整体的柔性防护网
系统。连接件的选择应根据设计要求和工程需要来确定。同时，还需要使
用钢丝绳或类似的材料对柔性防护网进行补强，以增强其抗拉强度和稳定性。
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2。
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划,编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2。2/50型格栅网，以阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；
3 、放线测量确定锚杆孔位（根据地形条件，孔间距可有1。0m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；
4 、钻孔
A、锚孔钻进:成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后,不停钻,在停止进尺的情况下，稳钻1-2分钟；
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2.
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡,岩层主要是破碎风化岩,安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划,编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核,现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动,同时,在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除;
3 、放线测量确定锚杆孔位（根据地形条件，孔间距可有1。0m的调整量）,并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm，深20cm;
4 、钻孔
A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1—2分钟;
主动防护网安装施工方案
本工程位于我国某高速公路边坡，主要目的是为了提高边坡的稳定性，防止山体滑坡、落石等自然灾害的发生，确保行车安全。工程规模较大，涉及边坡面积约为15000平方米，共计12处防护区域。
二、施工方案
1. 施工准备
（1）施工人员：组织一支经验丰富的施工队伍，包括技术人员、施工人员、安全员等。
（2）施工材料：GPS2型SNS主动防护网、锚杆、钢筋、水泥、砂浆、支撑绳、缝合绳等。
（3）施工设备：钻机、注浆泵、紧线器、手动葫芦、切割机、砂轮机等。
2. 施工工艺
（1）边坡清理：对边坡进行清理，清除坡面防护区域内威胁施工安全的浮土及浮石，对不利于施工安装和影响系统安装后正常功能发挥的局部地形（局部堆积体和凸起体等）进行适当修整。
（2）锚杆孔位确定：根据设计施工图，放线测量确定锚杆孔位。在孔间距允许的调整量范围内，尽可能在低凹处选定锚杆孔位。对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔（一般连续悬空面积不得大于5m，否则宜增设长度）。
（3）钻孔及注浆：按设计深度钻孔并清孔，孔深应比设计锚杆长5cm以上，孔径不小于45mm。采用标号不低于M20的水泥砂浆，宜用灰砂比1：1～1：1.2，水灰比0.45～0.50的水泥砂浆，水泥宜用425号普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂，确保浆液饱满。注浆养护不少于3天。
（4）安装支撑绳：采用-12的纵向钢丝绳和-16横向钢丝绳组成5.5m×5.5m正方形模式的支撑绳结构与锚杆相联结。张拉紧后，两端各用两个绳卡与锚杆外露环套固定连接。
（5）铺设格栅网：从上向下铺挂格栅网，网与网重叠宽度不小于125px，两张格栅网间缝合用直径不小于1.2mm的铁丝扎结，格栅网与支撑绳间用1.2铁丝按1m 间距进行扎结。
柔性主动防护网专项施工方案
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧， GPS2主动防护网1912m2。
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
、主要机械设备计划3．
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格
内铺设一张D0/08/300/4×4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；
3 、放线测量确定锚杆孔位（根据地形条件，孔间距可有1.0m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,；20cm深．
4 、钻孔
A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧，GPS2主动防护网1912m2
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
4、劳动力计划
四、SNS柔性边坡防护网施工工艺
1、主动防护系统说明
纵横交错的O 12纵向支撑绳和O 16横向支撑绳与4X4m正方形模式布置的锚杆相联结并进行预张拉，支撑绳构成的每个4X4m网格内铺设一张D0/08/300/4 x 4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以
阻止小尺寸岩块的塌落。
2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；
3、放线测量确定锚杆孔位（根据地形条件，孔间距可有 1.0m的调整量），并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm;
4 、钻孔
A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和
变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2 分钟；
B造孔精度要求
a孔径误差：造孔孔径大于90mm
b、孔深：锚孔设计深度大于5cm以上；
c、当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔
径不小于O35 mn的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°〜30°, 以达到同样的锚固效果；
5、钢绳锚杆制作
A、钢绳锚杆验收：锚杆下料后，应清除表面浮锈污物，油污和泥土；
B、在施工现场制作钢绳锚杆时，应根据进度做到随制随用，并注意防水、防污染。
6、灌浆及插入钢绳锚杆
钢绳锚杆外露环套顶端不能高出地表,且环套段不能注浆,以确保支撑
绳张拉后尽可能紧贴地表，采用M30水泥砂浆，孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天；
7、安装纵横向支撑绳
张拉紧后两端各用2-4 个（支撑绳长度不小于15 米时为2 个,大于30 米时为4 个,其间为3 个）绳卡与锚杆外露环套固定连接。
&从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm两张格栅网间的缝合以及格栅网与支撑绳间用O 1.5铁丝按1m间距进行扎结（有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下。）
9、从上向下铺设钢绳网并缝合，缝合绳为O8钢绳，每张钢绳网均用一个长约31m （或27m的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定联结。
五、施工注意事项
1、柔性（主动）防护网进场后,必须要有相关的材料质量证明、合格证、产品质量说明书,并按有关要求进行随意抽查并送权威部门进行检验,产品质
量符合设计要求才能进行施工。
2、施工前必须对坡面施工范围内进行全面的清理危石，并对细砂料径不大于3mm砂浆饱满，养护在三天以上。现有道路进行短时间的封闭（4小时内）, 确保施工过程对来往行人和车辆的安全。
3、锚孔深度必须长于锚杆30cm砂浆强度在M30以上，水泥选用42.5普通硅酸盐水泥，灰砂比在1:1.0 —1.2 、水灰比1:1.11 。
4、脚手架搭设必须是安装稳定、支撑牢固。
5、严禁重叠施工。
六、安全保证措施
1、安全保证体系
本工程按照“安全第一，预防为主”的方针，建立健全安全生产保证体系，完善安全管理制度，健全机构，切实落实各级各类人员的安全生产责任制。
2、安全保证措施
（1）、建立起完善的安全保证体系，在项目中推行安全生产包保负责制和安全风险制度，执行“谁管生产，谁管安全”的原则，成立以项目经理为组长，项目技术负责人及作业班组组长为组员的安全领导小组，落实岗位责任制，将安全生产责任逐级分解，作到职责明确、权责统一，明确分工职责，分解安全指标，将安全指标分解到每个现场施工管理人员，使管理人员在施工过程中有目标、有针对性、有检查、有落实，对安全齐抓共管，使安全管理到位有力，措施落实且具体，安全管理纵向到底，横向到边，覆盖整个施工过程。
（2）、工程开工及分部分项工程施工前，必须由工程施工技术负责人对全体参加施工作业的职工进行详细的安全技术交底，使全体职工充分掌握安全生产的知识和常识，从而掌握安全生产的技能。
（3）、加强安全教育，使职工牢固树立安全第一的思想，养成遵守安全操作规程的习惯，认真贯彻以预防为主方针。
（4）、建立安全奖惩制度。教育所有参加施工的职工，严格执行安全操作规程，正确使用和管理个人安全防护用品。对违反安全规章制度，违反个人安全用品使用要求的人员、班组严肃处理，大力表彰奖励安全生产先进集体和个人。
（5）、特殊工种如架子工、电工、电焊工等工种必须每天班前和班后对自己的作业环境及作业范围进行认真检查，发现问题应立即处理，对不能解决的问题必须立即报告施工负责人研究处理，彻底消除隐患及存在的问题后方准施工作业或下班离开现场。
（6）、坚持作业班组安全交接制度，作到上班不清，下班不接，使现场始终保持安全作业状态。施工负责人和安全员必须督促各作业班组每天对自己的作业环境和作业范围进行检查，发现问题应立即处理，对不能解决的问题必须立即报告施工负责人研究处理，彻底消除隐患及存在的问题后方准施工作业或下班离开现场。
七、质量保证措施
1、工程项目部设置专职的质检小组，由工程项目负责人和现场施工负责人分管和领导，对各部门的劳动产品质量进行检查验收，发现问题及时解决，对不能解决的问题应及时向公司主管部门汇报。
2、工程质量管理工作是工程施工管理的首要环节，项目部主要管理人员应随时组织全体职工学习国家颁布的各种技术规范和质量检验评定标准，让全体职工树立“百年大计、质量第一”的思想。把工程质量和施工安全统一起来，贯彻预防为主的方针，把各种隐患消灭在施工过程中，以优质、高速、低成本的方式生产出用户满意的产品。
3、工程项目部对工程项目设立稳定的质量管理体系，由工程项目负责人牵头，项目技术负责人、工长及作业班组负责人负责具体实施，从原材料采购及妥善使用，施工组织方案制定，分项工程施工技术交底，施工工艺操作监督，产品检查验收，以及成品保护等各个环节管理到位，使质量工作贯穿于工程施工的全过程。
4、加大工程质量检查力度，施工现场作业班组的所有作业人员，应根据国家颁布的建筑工程现行质量检验评定标准以及项目部对各分项工程的技术交底，对分部分项工程质量承担直接责任，各分部分项工程在施工过程中实行三检制度（即自检、互检、交接检）和成品保护制度。
5、加强原材料的验收制度，各种原材料、半成品进场，必须持有合格证（或试检资料），必要时进行复检，否则工地不予接收。凡不符合质量标准的材料，禁止在工程中使用。
八、文明施工措施
