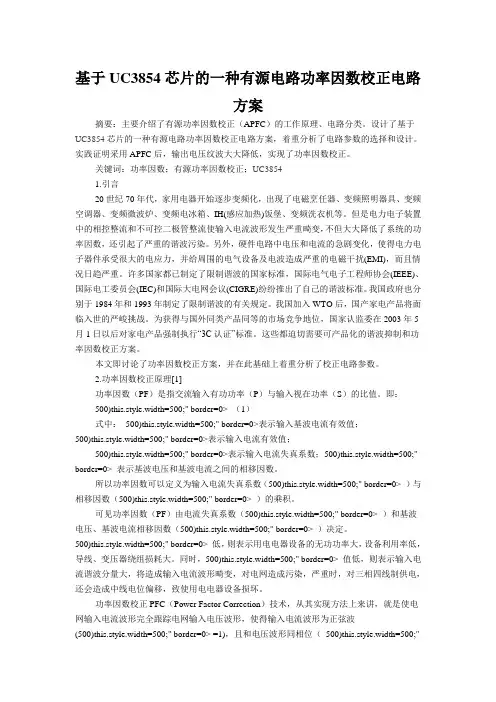

基于UC3854芯片的一种有源电路功率因数校正电路方案

基于UC3854芯片的一种有源电路功率因数校正电路方案摘要：主要介绍了有源功率因数校正（APFC）的工作原理、电路分类。

设计了基于UC3854芯片的一种有源电路功率因数校正电路方案，着重分析了电路参数的选择和设计。

实践证明采用APFC后，输出电压纹波大大降低，实现了功率因数校正。

关键词：功率因数；有源功率因数校正；UC38541.引言20世纪70年代，家用电器开始逐步变频化，出现了电磁烹任器、变频照明器具、变频空调器、变频微波炉、变频电冰箱、IH(感应加热)饭堡、变频洗衣机等。

但是电力电子装置中的相控整流和不可控二极管整流使输入电流波形发生严重畸变，不但大大降低了系统的功率因数，还引起了严重的谐波污染。

另外，硬件电路中电压和电流的急剧变化，使得电力电子器件承受很大的电应力，并给周围的电气设备及电波造成严重的电磁干扰(EMI)，而且情况日趋严重。

许多国家都已制定了限制谐波的国家标准，国际电气电子工程师协会(IEEE)、国际电工委员会(IEC)和国际大电网会议(CIGRE)纷纷推出了自己的谐波标准。

我国政府也分别于1984年和1993年制定了限制谐波的有关规定。

我国加入WTO后，国产家电产品将面临入世的严峻挑战。

为获得与国外同类产品同等的市场竞争地位，国家认监委在2003年5月1日以后对家电产品强制执行“3C认证”标准。

这些都迫切需要可产品化的谐波抑制和功率因数校正方案。

本文即讨论了功率因数校正方案，并在此基础上着重分析了校正电路参数。

2.功率因数校正原理[1]功率因数（PF）是指交流输入有功功率（P）与输入视在功率（S）的比值。

即：500)this.style.width=500;" border=0> （1）式中：500)this.style.width=500;" border=0>表示输入基波电流有效值；500)this.style.width=500;" border=0>表示输入电流有效值；500)this.style.width=500;" border=0>表示输入电流失真系数；500)this.style.width=500;" border=0> 表示基波电压和基波电流之间的相移因数。

功率因数校正PFC变换器的实验研究

功率因数校正PFC变换器的实验研究一、实验目的1 理解功率因数校正控制策略的原理；2掌握基于BOOST的PFC变换器的基本工作原理；3掌握UC3854功率因数校正控制芯片的功能及使用方法。

二、实验内容熟悉UC3854的原理及使用方法，理解PWM 波产生过程；研究PFC变换器输入电流失真度、相移因数和功率因数之间的关系；理解PFC变换器闭环控制过程，掌握变换器闭环性能指标。

对变换器的基本要求如下：输入电压：220V，50Hz输出负载电流：0.1~1A输入PF：> 0.99三、实验器材四、主要实验步骤1控制电路接20V 直流电压。

用示波器观察并记录UC3854各管脚波形及驱动电路输出波形。

注意观察UC3854的3脚、14脚波形和UC3854输出波形之间的关系，理解UC3854芯片PWM 波产生过程。

2 打开主电路和控制电路电源，观察电感支路的电流波形，使电感工作在电流连续情况下。

用示波器观察并记录功率场效应管漏源极与栅源级间电压波形及它们之间的关系，理解场效应管的工作原理。

观察并记录电感支路、场效应管支路、二极管支路的电流波形，观测整流桥输出电压，电感两端、二极管两端、负载两端的电压波形，理解工作过程。

用示波器交流档观察输出电压纹波⊿UPP 。

4 观测输入电流与输入电压同步和功率因数情况：用示波器观察并记录不同输入电压和负载下输入电压和输入电流波形，比较两者的波形和相位，理解功率因数校正的意义。

用功率分析仪记录不同输入电压和负载下输入功率因数大小和电流失真度大小。

分析功率因数、波形畸变度和相移因数之间的关系。

5 计算不同输出功率下和输入电压下PFC 变换器的效率和外特性：改变PFC 变换器的负载和输入电压大小，测量并计算额定输入电压下负载变化时PFC 变换器的效率η和外特性，以及额定负载下不同输入电压时的PFC 变换器的效率η。

五、实验步骤的波形记录及相关分析1、实验电路图ov ininput图1.1 UC3854芯片引脚图1.2 Boost 电路图图1.3 UC3854内部结构2、主要波形图（1）UC3854各管脚波形及驱动电路输出波形图2-1 UC3854的3脚波形图2-2 UC3854的14脚波形图2-3 UC3854输出波形分析：UC3854的3管脚为电流闭环控制器的输出引脚，输出为电流闭环的信号。
