重介质旋流器综述
重介旋流器分选原理
重介旋流器分选原理⼀、引⾔重介旋流器是⼀种常⽤于矿物分选的设备，它基于阿基⽶德原理，利⽤重介质悬浮液作为分选介质，通过旋流产⽣的离⼼⼒场对物料进⾏分选。
重介旋流器以其分选效率⾼、处理能⼒⼤、分选密度调节范围宽等优点，在煤炭、冶⾦、化⼯等⾏业中得到了⼴泛应⽤。
⼆、重介旋流器的基本结构和⼯作原理重介旋流器主要由⼊料管、旋流腔、溢流管、底流管等部分组成。
⼯作时，重介质悬浮液和待分选物料⼀同进⼊旋流腔，在旋流腔内形成⾼速旋转的流场。
由于离⼼⼒的作⽤，不同密度的物料颗粒在旋流场中受到不同的离⼼⼒，从⽽实现按密度分层。
密度⼤于重介质悬浮液的颗粒被甩向器壁，形成底流；密度⼩于重介质悬浮液的颗粒则随内旋流向上运动，最终通过溢流管排出。
三、重介旋流器的分选原理1.离⼼分选原理：重介旋流器中的旋流场是⼀个强⼤的离⼼⼒场，物料颗粒在旋流场中受到离⼼⼒作⽤。
离⼼⼒的⼤⼩与颗粒的质量成正⽐，与旋转半径和⻆速度的平⽅成正⽐。
因此，不同密度的颗粒在旋流场中受到的离⼼⼒不同，从⽽实现按密度分层。
2.重介质悬浮液的作⽤：重介质悬浮液是重介旋流器分选的关键。
其密度介于待分选物料中两种密度颗粒之间，通过调节重介质悬浮液的密度，可以控制分选密度，从⽽实现对不同密度颗粒的有效分选。
3.颗粒间的相互作⽤：在旋流场中，颗粒之间会发⽣相互碰撞、摩擦和⼲扰。
这些相互作⽤会影响颗粒的运动轨迹和分层效果。
因此，在设计和操作重介旋流器时，需要充分考虑颗粒间的相互作⽤，以提⾼分选效果。
四、影响重介旋流器分选效果的因素1.重介质悬浮液的密度：重介质悬浮液的密度是影响分选效果的关键因素。
密度过低会导致低密度颗粒被误分⼊选定的密度范围，密度过⾼则会使⾼密度颗粒被排除在选定的密度范围之外。
因此，需要根据待分选物料的性质和要求，合理调节重介质悬浮液的密度。
2.旋流器的结构和参数：旋流器的结构和参数对分选效果也有重要影响。
如旋流腔的直径、⾼度、⼊料管的直径和⻆度等都会影响旋流场的形成和物料的运动轨迹。
选煤常识-重介质旋流器
形式和以前的一样，时间为5月22日三产品重介质旋流器三产品重介质旋流器，用一种密度的悬浮液系统可选出三种最终产品，省掉了一套高密度悬浮液系统及设备，大大简化了工艺流程。
设备，投资和厂房体积均可降低15%以上。
一、大型无压三产品旋流器系统及特点1、大型无压三产品旋流器的结构、原理及工作过程(见图6—12)。
图6—12大型无压给料三产品旋流器是由一台圆筒形旋流器和一台圆筒圆锥旋流器串联而成的设备，原煤由刮板给入，一段旋流器悬浮液由泵给入。
其分选过程是重产物在旋流器内沿筒壁形成外螺旋由底流口排出，轻产物在旋流器中心形成内螺旋由溢流口排出，从低密度到高密度。
在第一段旋流器中不但可以把原煤分成两种产品，而且还把进入第二段旋流器的悬浮液浓缩到需要的密度。
重产品与浓缩后的悬浮液一起经连接管给入第二段旋流器进行再选，最终获得中煤和矸石。
2、大型无压给料三产品旋流器系统的特点①入洗粒度范围较宽，有效分选下限低。
跳汰机入料粒度50mm以下，分选下限0.5mm，而三产品旋流器入料粒度80mm以下，可有效分选到0.3mm。
②次生煤泥少。
由于物料靠自重进入旋流器，介质液由泵沿切线给入，减少了物料之间的碰撞机率，且重产物运行路线短，从而可减少3—5%次生煤泥量，旋流器分选时间短，水量小，可减少泥化，更有利于易泥化煤的分选；可使浮选系统入料量大幅度减少，预计可减少1/4入浮煤泥量，从而降低了浮选的成本。
③分选精度高。
用三产品重介旋流器洗选，由于采用轴向中心给料，减少了界面上循环物料的干扰，提高了分选效果，一般Ep1≤0.04，Ep2≤0.06。
也使原煤分选易于控制，矸石损失降低，精煤产率提高。
与跳汰工艺相比，用三产品重介旋流器洗选，可提高产率5%左右，使矸石损失降至3%以下，而且可保证精煤质量。
④有利于实现自动化控制，减小工作量，降低劳动强度。
⑤整个系统简单有效。
下面是三产品重介旋流器流程示意图，图6—13。
图6—13⑥容易实现煤泥重介分选。
威海鑫鸿盛有压给料两产品重介质旋流器简介
有压给料两产品重介质旋流器
工作原理：
在重介质旋流器中的煤与矸石受重力与离心力的作用，当颗粒密度大于悬浮液密度时，所受作用力方向与离心加速度方向相同，颗粒在旋流器介质中做离心运动，集中在外层。
由于干扰下沉作用，紧贴器壁的
是大矸石，其次是中等粒度、小粒度矸石汇合形成螺旋运动的矸石带，当矿浆到达锥体部分时离心力急剧增加，形成明显颗粒带,由底流口排出。
当颗粒密度小于悬浮液密度时，颗粒在旋流器中作向心运动，并集中在旋流器的中心轴附近，呈螺旋运动形成精煤带。
当煤浆运动到溢流管时，精煤被压向溢流管，沿溢流管排出。
用途及特点：
应用范围宽，可广泛应用高硫煤、难选或极难选煤的分选；
适用于老厂改造：对跳汰产品（粗精煤或中煤）的再选（可提高3%～5%精煤回收率）；
处理能力大，分选效率高，分选下限低，自动化程度高；
分选精度高，一段可能偏差Ep1=0.03~0.05kg/L，数
量效率大于95%；
内衬95%高铝陶瓷、高铬合金等耐磨材料组合分段制作，耐磨性能好，使用寿命长，性价比高，易于更换等优点。
无压三产品重介质旋流器工作原理
无压三产品重介质旋流器工作原理一、前言无压三产品重介质旋流器是一种高效的固液分离设备，其主要应用于矿山、冶金、化工等行业中的固液分离工作。
本文将详细介绍无压三产品重介质旋流器的工作原理。
二、无压三产品重介质旋流器的组成结构1. 进料口：用于将含有固液混合物的物料送入旋流器内部。
2. 旋流室：是整个旋流器的核心部分，其中包含有多个旋流管，通过这些管道形成了高速旋转的涡流场。
3. 出料口：用于将分离出来的固体和液体分别排出。
4. 收集罐：用于收集排出来的固体和液体。
三、无压三产品重介质旋流器的工作原理1. 固液混合物进入旋流室后，在高速旋转下，会形成一个稳定且密集的环形涡流场。
2. 由于不同密度的物质受到离心力不同，因此在涡流场内会发生相对运动，使得固体颗粒向外沉积并聚集在内壁上，最终形成一个稳定的固体环。
3. 液体则在涡流场内向中心聚集，经过旋流管排出旋流室，最终从出料口排出。
4. 由于固体和液体的密度不同，因此在旋流室内形成了两个不同密度的环，其中固体环与液体环之间的分界面称为分离面。
5. 分离面位置可以通过调整进料流量、旋流管数量和大小等参数来实现。
四、无压三产品重介质旋流器的优势1. 高效：由于采用了高速旋转的涡流场进行分离，因此可以达到很高的分离效率。
2. 稳定：无压三产品重介质旋流器采用了多个旋流管进行分离，因此具有更好的稳定性和可靠性。
3. 适应性强：无压三产品重介质旋流器适用于各种不同颗粒大小和密度范围内的物料分离。
4. 维护简单：无压三产品重介质旋流器结构简单、易于维护，并且使用寿命长。
五、总结无压三产品重介质旋流器是一种高效、稳定且适应性强的固液分离设备，其工作原理是通过高速旋转的涡流场将不同密度的物质分离出来。
在实际应用中，需要根据不同物料的特性和要求进行参数调整，以达到最佳的分离效果。
重介质旋流器

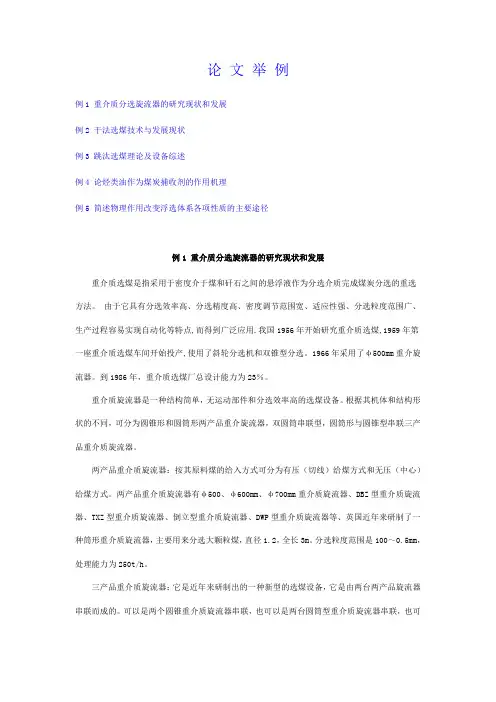

论文举例例1 重介质分选旋流器的研究现状和发展例2 干法选煤技术与发展现状例3 跳汰选煤理论及设备综述例4 论烃类油作为煤炭捕收剂的作用机理例5 简述物理作用改变浮选体系各项性质的主要途径例1 重介质分选旋流器的研究现状和发展重介质选煤是指采用于密度介于煤和矸石之间的悬浮液作为分选介质完成煤炭分选的重选方法。
由于它具有分选效率高、分选精度高、密度调节范围宽、适应性强、分选粒度范围广、生产过程容易实现自动化等特点,而得到广泛应用.我国1956年开始研究重介质选煤,1959年第一座重介质选煤车间开始投产,使用了斜轮分选机和双锥型分选。
1966年采用了φ500mm重介旋流器。
到1986年，重介质选煤厂总设计能力为23％。
重介质旋流器是一种结构简单，无运动部件和分选效率高的选煤设备。
根据其机体和结构形状的不同，可分为圆锥形和圆筒形两产品重介旋流器，双圆筒串联型，圆筒形与圆锥型串联三产品重介质旋流器。
两产品重介质旋流器：按其原料煤的给入方式可分为有压（切线）给煤方式和无压（中心）给煤方式。
两产品重介质旋流器有φ500、φ600mm、φ700mm重介质旋流器、DBZ型重介质旋流器、TXZ型重介质旋流器、倒立型重介质旋流器、DWP型重介质旋流器等、英国近年来研制了一种筒形重介质旋流器，主要用来分选大颗粒煤，直径1.2，全长3m。
分选粒度范围是100～0.5mm，处理能力为250t/h。
三产品重介质旋流器：它是近年来研制出的一种新型的选煤设备，它是由两台两产品旋流器串联而成的。
可以是两个圆锥重介质旋流器串联，也可以是两台圆筒型重介质旋流器串联，也可是一台圆筒和一台圆锥重介质旋流器串联，其中圆筒型重介质旋流器又分无压和有压两种。
因此，三产品重介质旋流器有多种不同的组合形式。
三产品重介质旋流器的优点是用一种悬浮液形成两个分选密度，省掉一个悬浮液循环系统和再选物料运输系统，但是由于第二段悬浮液入料由第一段旋流器浓缩而来，因此二段分选密度因测量较为困难，密度调节主要靠调节一段入料悬浮液密度和二段旋流器底流口大小。
大型无压给料三产品重介质旋流器介绍

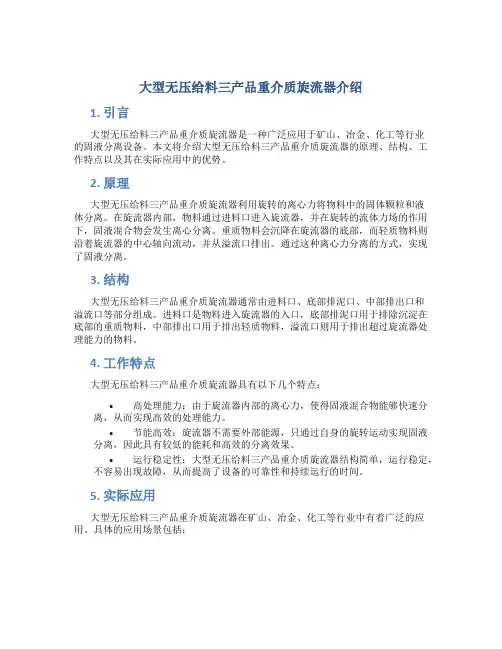

大型无压给料三产品重介质旋流器介绍1. 引言大型无压给料三产品重介质旋流器是一种广泛应用于矿山、冶金、化工等行业的固液分离设备。
本文将介绍大型无压给料三产品重介质旋流器的原理、结构、工作特点以及其在实际应用中的优势。
2. 原理大型无压给料三产品重介质旋流器利用旋转的离心力将物料中的固体颗粒和液体分离。
在旋流器内部，物料通过进料口进入旋流器，并在旋转的流体力场的作用下，固液混合物会发生离心分离。
重质物料会沉降在旋流器的底部，而轻质物料则沿着旋流器的中心轴向流动，并从溢流口排出。
通过这种离心力分离的方式，实现了固液分离。
3. 结构大型无压给料三产品重介质旋流器通常由进料口、底部排泥口、中部排出口和溢流口等部分组成。
进料口是物料进入旋流器的入口，底部排泥口用于排除沉淀在底部的重质物料，中部排出口用于排出轻质物料，溢流口则用于排出超过旋流器处理能力的物料。
4. 工作特点大型无压给料三产品重介质旋流器具有以下几个特点：•高处理能力：由于旋流器内部的离心力，使得固液混合物能够快速分离，从而实现高效的处理能力。
•节能高效：旋流器不需要外部能源，只通过自身的旋转运动实现固液分离，因此具有较低的能耗和高效的分离效果。
•运行稳定性：大型无压给料三产品重介质旋流器结构简单，运行稳定，不容易出现故障，从而提高了设备的可靠性和持续运行的时间。
5. 实际应用大型无压给料三产品重介质旋流器在矿山、冶金、化工等行业中有着广泛的应用。
具体的应用场景包括：5.1 矿山行业在矿山行业中，大型无压给料三产品重介质旋流器主要用于煤矸石的分离，可以将煤矸石中的煤炭和岩石分离出来，从而提高矿石的品位，减少对环境的影响。
5.2 冶金行业在冶金行业中，大型无压给料三产品重介质旋流器可以用于铝土矿、锌矿、铅矿等矿石的分离，提高矿石的品位和冶炼效率。
5.3 化工行业在化工行业中，大型无压给料三产品重介质旋流器可以用于液体和固体的分离，如酸碱废水的处理、有机物质的分离等。
大型无压给料三产品重介质旋流器介绍(doc 9页)
大型无压给料三产品重介质旋流器介绍(doc 9页)大型无压给料三产品重介质旋流器赵树彦，张春林，徐学武，姚伟民（唐山国华科技有限公司，唐山，河北，中国）陈建康（神华蒙西煤化股份有限公司，乌海，内蒙古，中国）袁治国，张弘强（神华蒙西煤化股份有限公司棋盘井选煤厂，乌海，内蒙古，中国）摘要：用翔实的数据介绍了3GDMC1500/1100A大型无压给料三产品重介质旋流器研发、工业性试验及投入正常生产的全过程，对高灰分、极难选的蒙西棋盘井矿区原煤实施不脱泥、不分级高精度分选的前提下，单机处理能力达到了588~606t/h，是当今世界上规格和单机处理能力最大的同类设备。
关键词：无压给料；三产品；重介质旋流器；大型1. 背景1.1 2000年以来中国煤炭生产和洗选加工发展迅猛，2008年原煤产量2730Mt，原煤入选量1300Mt，入选比例为47.6%，其中大中型选煤厂500余座，年洗选能力1390Mt。
中国是世界原煤入选量第一的选煤大国。
1.2 以节能减排为目的、以大型化自动化为手段，中国煤矿和选煤厂将同步发展，其规模也越来越大，在2006~2010年期间建设了56座3.0Mt/a以上的大型动力煤选煤厂，处理能力420.56Mt/a，1.2Mt/a以上仅国有大型炼焦煤选煤厂已有106座，处理能力为249.1Mt/a。
最大的动力煤选煤厂31Mt/a，最大的炼焦煤选煤厂13Mt/a。
1.3 具有中国原创型自主知识产权、由中国唐山国华科技有限公司（简称国华科技）研发的3GDMC 系列无压给料三产品重介质旋流器具有入选原料煤不分级、不脱泥入选；用单一低密度悬浮液高精度一次分选出质量合格的精煤、中煤和矸石；原料煤破碎程度小；次生煤泥量少等特点，由11种规格组成的系列产品已在中国310座选煤厂推广应用，成为21世纪中国炼焦煤选煤厂首选选煤技术。
出于对出口动力煤和国内大型电站粉煤炉节能减排的需要，对动力精煤质量要求越来越高，大型高效简化重介质选煤技术正在向动力煤选煤厂延伸，已有的3GDMC1400/1000A型重介质旋流器已经不能满足建设3.0Mt/a以上选煤厂的需要，因此研发单机能满足建设3.0Mt/a选煤系统需要的大型三产品重介质旋流器是促进选煤行业发展的必然选择。
三产品重介旋流器
金家庄选煤厂主洗车间三产品旋流器培训讲义三产品重介质旋流器目录❖1、三产品重介质旋流器概述❖2、三产品重介质旋流器工作原理❖3、三产品重介质旋流器种类❖4、三产品重介质旋流器的特点❖5、三产品重介质旋流器的优点❖6、三产品重介质旋流器的缺点❖7、三产品重介质旋流器的分选过程❖8、三产品重介质旋流器的给料方式❖9、影响重介质旋流器工作的因素❖10、旋流器的结构参数❖11、重介质旋流器的安装❖12、重介质旋流器的发展应用❖13、重介质旋流器的磨损机理分析1、三产品重介质旋流器概述由两台两产品重介质旋流器串联组装而成.第一段为主选,采用低密度悬浮液进行分选,选出精煤和再选入料,由于悬浮液浓缩的结果为第二段再选准备了高密度悬浮液,分选初中煤和矸石两种产品2、三产品重介质旋流器工作原理❖工作原理：❖重介质旋流器是一种结构简单，无运动部件和分选效率高的选煤设备。
由于旋流器本身无运动部件，因而其分选过程完全是靠自身的结构参数与外部操作参数的灵活配合来实现最佳分选精度，这是旋流器选煤与其它选煤方法截然不同的突出特征。
❖在重介质旋流器分选过程中，物料和悬浮液以一定压力沿切线方向给入旋流器，形成强有力的旋涡流；液流从入料口开始沿旋流器内壁形成一个下降的外螺旋流；在旋流器轴心附近形成一股上升的内螺旋流；由于内螺旋流具有负压而吸入空气，在旋流器轴心形成空气柱；入料中的精煤随内螺旋流向上，从溢流口排出，矸石随外螺旋流向下，从底流口排出。
空气柱的形成机理为：由于底流管和溢流管直接与大气连通，进入旋流器的两相流以强烈的螺线涡运动，当切线速度增大到临界速度时，旋流器各出口产生一定的阻力，形成内部的旋转流场，引起轴向负压，空气由溢流管和底流管进入旋流器，在轴向负压驱动和流体对流传输的共同作用下逐渐发展成为贯通的空气柱。
当颗粒密度大于悬浮液密度时，颗粒在悬浮液中半径为r处所受合力为正值，颗粒被甩向外螺旋流；否则，颗粒被甩向内螺旋流；从而把密度大于介质的颗粒和密度小于介质的颗粒分开。
三产品重介质旋流器工作原理
三产品重介质旋流器工作原理一、引言介质旋流器是一种常用的固液分离设备，广泛应用于化工、石油、冶金等领域。
其中，重介质旋流器是介质旋流器的一种。
本文将详细介绍重介质旋流器的工作原理。
二、重介质旋流器的构造重介质旋流器主要由进料管、旋流室、分离室和出料管组成。
进料管和出料管位于设备的上部和下部，分别用于输入和输出物料。
旋流室位于进料管和出料管之间，是物料在其中进行分离的主要区域。
分离室位于旋流室下方，用于收集重质物料。
三、重介质旋流器的工作原理1. 重质物料与轻质物料混合进入旋流室在运行过程中，混合了两种不同密度的物料通过进料管输入到旋流室中。
由于两种物料密度不同，在受到离心力作用时会发生不同程度的偏移。
2. 产生环形涡流当物料通过进口时，在转子内部会产生一个环形涡流，并且在涡轮叶片上形成一个高速旋转的涡流。
在这个过程中，由于离心力的作用，物料中密度较大的部分会向涡轮叶片外侧移动，而密度较小的部分则会向内侧移动。
3. 重质物料沉降随着涡流继续旋转，密度较大的重质物料会沉降到旋流室底部，并且通过分离室进入出料管。
而密度较小的轻质物料则会在离心力作用下被挤出旋流室，并且通过出料管排出设备。
4. 调节介质浓度为了使重介质旋流器达到最佳分离效果，需要根据物料性质和工艺要求调节介质浓度。
当介质浓度增加时，重质物料沉降速度加快，轻质物料被挤压出去的速度减慢。
反之亦然。
四、重介质旋流器的优点1. 分离效率高重介质旋流器可以有效地将混合了两种不同密度的物料进行分离。
在实际应用中，其分离效率可达到90%以上。
2. 适用范围广重介质旋流器适用于处理各种不同的物料，具有较好的通用性。
尤其在处理密度差异较大的物料时，其优势更加明显。
3. 操作简便重介质旋流器操作简单，维护方便。
在实际应用中，只需要调节介质浓度即可满足不同物料的分离要求。
五、总结重介质旋流器是一种高效、通用、易操作的固液分离设备。
其工作原理基于离心力和密度差异原理，可以将混合了两种不同密度的物料进行有效分离。
重介质旋流器工作原理
重介质旋流器工作原理
重介质旋流器是一种用来分离固体和液体的设备，其工作原理如下：
1. 设备结构：重介质旋流器通常由圆柱形的旋流筒、进料管口、排出口和重介质槽组成。
2. 进料：混合物在进料管口进入旋流筒内。
进料管口通常位于旋流筒的上部，使得混合物以一定速度进入旋流筒。
3. 旋流效应：当混合物进入旋流筒后，由于旋流筒内部设计有特定的结构，例如旋流器叶片或旋转式装置，混合物开始发生旋转运动。
旋转的过程中，由于离心力的作用，固体颗粒在液体中被迫向外移动，而液体则逐渐向旋流筒的中心移动。
4. 分离：在旋流运动的过程中，由于固体与液体的密度差异，固体颗粒逐渐沉积在旋流筒的外侧，形成一个固体颗粒堆积层，而清洁的液体则向中心部分聚集。
5. 排出：清洁的液体从旋流筒的中心位置流出，经过排出口离开旋流器。
固体颗粒堆积层则通过重介质槽或其他辅助装置从旋流器内排出。
通过这种工作原理，重介质旋流器可以实现固体和液体的分离，广泛应用于颗粒物和液体的分离、固液分离、废水处理等领域。
在工业生产和环境保护中具有重要的应用价值。
重介质旋流器的发展概况
重介质旋流器的发展概况随着工业现代化的发展, 整个社会对能源的需求越来越大。
在煤炭洗选工业中, 采用先进的选煤工艺, 提高精煤回收率是缓解能源压力的一条重要途径。
在选煤技术中,重介质选煤工艺是一种效率极高的分选方法,自从其问世以来,便以高效率、高分选精度得到迅速推广,在世界各国被广泛采用。
另外,重介质工艺可以以低密度选出超低灰分精煤,这也是其它工艺所无法做到的,大型、高效、简化重介质选煤工艺及设备将成为选煤技术发展的方向。
同时,重介质选煤技术的核心设备重介质旋流器,也将成为选煤技术发展的关键所在。
到目前为止，两产品重介质旋流器、三产品重介质旋流器都已经系列话，大直径旋流器的出现，使其入料粒度上限可达80～100mm，最大单机处理量达350t/h。
与此同时，相关配套用渣浆泵、脱介筛、磁选机以及耐磨材质都已经系列化，并且相当成熟。
确定重介质旋流器选煤技术的研究和发展方向，具有十分重要的意义。
1 国外重介质旋流器发展概况自1945 年荷兰国家矿山局成功研制出第一台重介质旋流器以来,美国、联邦德国、英国、法国和日本相继研制了DSM重介质旋流器,并在工业中推广应用,它们的技术规格几乎都相同。
美国阿桑利那矿物分选公司在20世纪60年代前期研制成功了DWP圆筒型重介质旋流器,初期在美国和南非应用于分选30～0.5 mm 的原煤,该旋流器的特点是原煤和介质分别给入,减小了泵和管道的磨损和煤的粉碎,次生煤泥量较少,并且采用一定方法调整矸石排放口的反压力可以实现在线分选密度的调节。
据不完全统计,到20 世纪80 年代中期已经有超过24 个国家和300 多座选煤厂建立了重介质旋流器分离系统。
经过几十年的发展,重介质旋流器的规格不断向大型化发展。
目前,澳大利亚约翰芬雷工程有限公司生产的并在木瓜界成功应用的φ1450 mm两产品旋流器为目前世界上最大的两产品旋流器。
但是,其结构存在一个弱点:即其主要结构参数—锥比(底流口与溢流口直径之比) 的确定,是与入选原煤的浮沉组成特性和对产品灰分的要求两个因素密切相关的。
三产品重介质旋流器
三产品重介质旋流器由两台两产品重介质旋流器串联组装而成.第一段为主选,采用低密度悬浮液进行分选,选出精煤和再选入料,由于悬浮液浓缩的结果为第二段再选准备了高密度悬浮液,分选初中煤和矸石两种产品.优点:用一套悬浮液循环系统,简化再选物料的运输,工艺流程简单,设备布置方便,管理简便.分选精度高.效率高.具有较低的分选下限.缺点:一是难以实现第二段旋流器介质密度的自控系统(但是在煤质比较稳定情况下,在调好第二段旋流器有关参数以后,分选密度一般不会有大的变动,可以满足对中煤和矸石的分选要求);二是由于结构方面的原因,三产品重介质旋流器对其第一段圆筒旋流器底流产物(中煤+矸石)的最大排出量有限制,这种限制在某种情况下可能会影响到三产品重介质旋流器的处理能力,在轻产物较少(<1/3)的情况下对旋流器的设计选型要慎重选择;三是介耗较大(特别是煤泥量较大情况下),多品种生产的灵活性较差.分选过程:原矿和悬浮液的混合物以一定的压力由入料管沿切线方向给入旋流器的圆筒部分,形成强大的旋流.其中一股是沿着旋流器圆柱体和圆锥体内壁形成一个向下的外螺旋流;另一股是在围绕旋流器轴心形成一个向上的内螺旋流,其轴心形成负压,实为空心柱.由于离心力的作用,高密度的物料甩向锥体内壁,并随部分悬浮液向下作螺旋运动,最后从底流口排出;低密度物料集中在锥体中心,随内螺旋上升运动经溢流管进溢流室从切线方向的出口排出.给料方式:三种.一种是将物料与悬浮液混合后用泵打入旋流器.入料压力可达0.1Mpa以上.这种方式用泵给料,在给料过程中,致使物料粉碎现象严重,并增加设备磨损,虽然可降低厂房高度,但比较少用.第二种是利用定压箱给料,物料和悬浮液在定压箱中混合后靠自重进入旋流器.定压箱液面高于旋流器入料口(视旋流器直径大小而定),一般500mm直径的旋流器不低于5m的高度,以保证入料口压力不低于0.04Mpa,否则,压力过低离心力过小,影响分选效果,降低处理能力.这种给料方式称为低压给料旋流器.生产上广泛采用这种方式.由于旋流器的结构改变,又产生第三种给料方式,即悬浮液用泵以切线方向给入圆筒旋流器下部,而物料靠自重从圆筒顶部给入,称为无压旋流器.无压给料三产品重介质旋流器,第一段为圆筒型,第二段为圆筒型或圆筒圆锥型.要求有更高的排矸密度时用圆筒圆锥型.有压给料三产品重介质旋流器,第一段为圆筒型或圆锥型,第二段为圆锥型.影响重介质旋流器工作的因素:进料压力——进料压力越高,悬浮液进料速度就越快,旋流器的处理量就增加.但同时离心力也就越大.因此,在一定程度上增大进料压力,可以加速分选过程,提高分选效果.但随着入料压力增高,悬浮液本身的浓缩作用也加强,一方面增大矿粒实际分离密度,另一方面使旋流器中密度分布更加不均匀,反而降低分选效果.因此,压力过大,对分选并不是有利的.所以,压力增加时,应适当的加大底流口来调节排放量.此外,压力增大还会增加动力消耗和设备磨损.现在趋向采用低压或无压给料,一般给料压力在0.05~0.1Mpa.悬浮液的密度——入料中悬浮液的密度越高,在其他条件相同时,矿粒的实际分选密度也越高.在一般情况下,入料中悬浮液密度可以比实际要求的分选密度低0.2~0.4g/cm3,要求的分选密度越高,差值越大.在生产过程中,这个差值可以通过旋流器的进料压力与底流口大小来调节.入料悬浮液密度越低,加重质用量越少.但是,此时悬浮液在旋流器中受到浓缩作用也越强,悬浮液密度的分布越不均匀,因而导致分选效率降低.入料的固液比(矿粒与悬浮液的体积比)——直接影响旋流器的处理量和分选效果.入料的固液比增高时,旋流器按固体矿粒计算的处理量增大,分选效率相应要降低,因为此时旋流器中物料层增厚,而导致分层阻力加大,分层速度降低,错配物增加.因此,在一般情况下采用1:6~1:4的固液比较适宜,在处理极难选煤时固液比可以降低到1:8.旋流器的结构参数:圆柱体的长度——在旋流器的直径和锥角确定后,旋流器的容积和总长度主要取决于圆柱部分的长度.旋流器圆柱部分的长短对分选效果影响很大.当圆柱部分增长时其容积和总长度都增加.因此,入选物料在旋流器中的停留时间增长,实际分选密度提高.但圆柱长度太长,会使低密度产品质量变坏.反之,圆柱部分过短,会引起圆柱部分的介质流不稳定,实际分选密度降低,使部分浮物损失到底流中去.圆锥角的大小——在同样直径同样容积的旋流器的情况下,随着锥角的增大,实际分选密度也增大.溢流口的直径——溢流口的直径增大后,可增大实际分选密度.但溢流口过大时,会造成圆柱部分溢流速度过大,影响溢流的稳定.虽然溢流出量增加,但浮物(精煤)质量降低.一般情况下溢流口直径为(0.30~0.40)D(旋流器直径).底流口直径——实践证明,缩小底流口可使实际分选密度增大.但底流口过小时会造成矿粒在底流口挤压.对于选煤来说,底流口过小会使矸石易混入到精煤中,严重时引起底流口堵塞,但底流口过大时,又会引起精煤损失.一般情况下底流口直径为(0.24~0.30)D.锥比——底流口直径与溢流口直径之比.锥比的大小与旋流器直径,入选物料性质,介质性质等因素有关.当旋流器直径较小,可选性较差时,锥比要小一点.反之,锥比可大一点.加重质的粒度较粗时,锥比可大一些.实践证明,锥比一般在0.7~0.8为宜.入料口尺寸——当入料口尺寸过小时,入料粒度上限受限制,易发生堵塞现象.入料口尺寸过大时,旋流器切线速度减小(或相应增加入料压头,以保证入料速度).一般情况下入料口在(0.20~0.25)D范围内.旋流器的入料口,溢流口,底流口的直径比大致为0.2:0.4:0.3.溢流管插入深度——插入深度在320~400mm范围效果较好.重介质旋流器的安装——一般倾斜安装,旋流器轴线与水平夹角为10°,便于旋流器入料,溢流和底流管路系统的安装.当设备停止运转时,物料能顺利的从旋流器中排出来.对低压给料旋流器更应该倾斜安装.如采用正立垂直安装,溢流口于底流口高差引起压力变化,底流口所受压力比溢流口大,从而使矿浆大量从底流口排出,影响旋流器正常工作.日本涡流旋流器,采用粗粒磁铁矿粉作加重质,在结构上有所改变,采用倒立安装方式.。
2024年重介质旋流器市场发展现状
2024年重介质旋流器市场发展现状概述重介质旋流器是一种常用于固体液体分离的设备，广泛应用于矿业、冶金、化工、环保等领域。
本文将从市场规模、应用行业、发展趋势等方面，对重介质旋流器市场的发展现状进行分析。
市场规模重介质旋流器市场在过去几年呈现出稳步增长的趋势。
据市场研究机构的数据显示，自2015年以来，全球重介质旋流器市场每年的增长率保持在5%以上。
预计到2025年，全球重介质旋流器市场的价值将达到XX亿美元。
应用行业重介质旋流器广泛应用于以下行业：1.矿业：重介质旋流器在矿石的精矿和选矿过程中起着重要作用，能有效分离矿石中的有用矿物和废石。
2.冶金：重介质旋流器在冶金行业中主要用于煤炭洗选、铁矿石精选、铝土矿选矿等工艺中，提高矿石的品位和回收率。
3.化工：重介质旋流器可应用于化工工艺中的悬浮液固液分离、溶液净化等环节，提高产品质量和降低生产成本。
4.环保：重介质旋流器在废水处理、废物回收利用等环保领域具有重要作用，可以去除悬浮物和固体颗粒。
发展趋势在未来几年，重介质旋流器市场将呈现以下发展趋势：1.技术创新：随着科技的不断进步，重介质旋流器将会有更多的创新应用。
例如，结合人工智能和物联网技术，提高设备的自动化程度和运行效率。
2.环保要求提升：随着环保意识的增强，重介质旋流器在环保领域的需求将会得到进一步提升。
未来，更加高效、节能的重介质旋流器将受到更多关注。
3.区域市场发展：亚太地区是重介质旋流器市场的主要增长驱动力之一。
未来亚太地区将继续保持快速发展，成为全球重介质旋流器市场的主要增长区域。
总结重介质旋流器市场在全球范围内呈现出稳步增长的趋势，广泛应用于矿业、冶金、化工、环保等行业。
未来，随着技术创新和环保要求的提升，重介质旋流器市场将继续保持良好的发展势头。
无压给料三产品重介质旋流器
无压给料三产品重介质旋流器唐山国华科技有限公司一、描述◆顾名思意，它是无压给料三产品重介质旋流器选煤工艺的核心部分◆具有原创型自主知识产权◆总体技术国际领先水平◆已在中国400余座选煤厂推广使用◆是当前中国选煤厂及代表21世纪我国选煤厂首选的煤炭分选主选设备二、技术特点◆单一密度悬浮液系统，以单一低密度重悬浮液系统一次分选出精煤、中煤、矸石三种产品；或以低密度重悬浮液系统实现高密度分选，分选出精煤和矸石二种产品◆实现不分级、不脱泥入选- 在一种低密度悬浮液系统下选出三种合格产品的，其允许煤泥含量在50%左右。
通过分流合格介质去磁选作业的多少完全能做到煤泥量在悬浮液中始终保持在允许值之下，从而保证了要求的分选精度。
◆最大处理能力：脱泥800 T/h，不脱泥700 T/h。
◆分选精度高：0.5mm级Ep1 =0.02~0.03kg/L、Ep2 =0.03~0.06kg/L （与分选密度高低有关），0.5~0.25mm级Ep ≤0.10kg/L。
◆入料范围为110mm-0.23mm。
◆耐用：本身无运动部件，其内衬采用刚玉材料; 主体寿命超过7000h，一般可在最佳工况条件下工作两年。
◆节省电耗、减少矸石泥化和次生煤泥量并有利于工艺设备的合理布局三、结构特点◆有三个排料口。
能以单一低密度悬浮液一次分选出合格精煤、中煤和矸石，为简化工艺流程及设备布置创造了条件。
◆一段旋流器采用了圆筒型- 圆筒型旋流器内密度场均匀，对重悬浮液的密度变化反应迟钝；有利于提高分选精度。
◆二段旋流器采用了圆筒—圆锥型，有利于增加两段实际分选密度差，能同时满足生产低灰精煤和排弃纯矸石的需要。
◆原料煤与重介质悬浮液分开给入旋流器- 原料煤单独由一段旋流器顶端沿中心给料管以自重方式给入，具有6个明显的优点：1、只有重产物单向穿越“分离锥面”的运动，而不会产生有压给料旋流器中轻重产物交错穿越“分离锥面”相互干扰的弊端，因而精煤损失较少，分选精度更高；2、无压给料无需泵送，电耗相对较低；3、无压给料无需泵送，有利于减少矸石泥化和次生煤泥量；4、无压给料相对入料上限较高，因为它不受泵送流道限制；5、无压给料工艺环节简单，有利于合理布局；6、旋流器工作介质（重悬浮液）密度容易测准，不受原料煤性质变化的干扰，对实现自动测控非常有利。
三产品重介质旋流器工作原理
三产品重介质旋流器工作原理1. 引言旋流器是一种常见的固液分离设备，广泛应用于工业生产和环境保护领域。
三产品重介质旋流器是一种特殊类型的旋流器，它能够同时分离出三种不同密度的介质。
本文将详细介绍三产品重介质旋流器的工作原理。
2. 旋流器的基本原理旋流器利用离心力和离心作用实现固液或液液的分离。
其基本原理如下：2.1 离心力的作用当旋流器内的介质进入旋转流场后，由于离心力的作用，介质会发生分离。
离心力与旋流器的尺寸、旋转速度以及介质的密度有关。
2.2 旋流器内的流动模式旋流器内的流动模式主要有两种：旋转涡流和下降涡流。
旋转涡流是在旋流器内呈螺旋状旋转的流动，它能将固体颗粒向外部排出。
下降涡流是从旋流器的中心向下降流动的液体，它主要用于分离液液体系中的不同组分。
3. 三产品重介质旋流器的结构三产品重介质旋流器是一种特殊的旋流器，其结构相对复杂。
它主要由进料管、旋流器体、排砂口、排油口以及排水口等组成。
3.1 进料管进料管是将混合介质引入旋流器的通道，通常位于旋流器的顶部。
通过控制进料管的直径和角度，可以调节进料流速和角动量的大小。
3.2 旋流器体旋流器体是三产品重介质旋流器的核心部件，它通常由圆筒形容器和旋转装置构成。
圆筒形容器内部有多层锥体，用于形成旋转流场。
旋转装置则通过驱动旋流器体旋转，产生离心力。
3.3 排砂口排砂口位于旋流器体的底部，用于排出重介质中的固体颗粒。
排砂口的尺寸和位置可以根据实际需求进行调整，以控制排砂效果。
3.4 排油口和排水口排油口和排水口通常位于旋流器体的上部，用于分别排出轻介质和水。
通过控制排油口和排水口的开度，可以调节产品的质量和产量。
4. 三产品重介质旋流器的工作过程三产品重介质旋流器的工作过程可以分为进料、分离和排出三个阶段。
4.1 进料阶段混合介质通过进料管进入旋流器体，并在旋流器体内形成旋转流场。
进料流速、进料角度和进料浓度等因素会影响进料阶段的效果。
4.2 分离阶段在旋流器体内，由于离心力的作用，混合介质被分离为重介质、轻介质和水三种组分。
重介质旋流器分选机理综述
重介质旋流器分选机理综述关于重介质旋流器分选机理的学说【8】很多，第一种学说认为：重介质旋流器与水介质旋流器分选机理是基本相同的，所不同的只是前者介质的密度场和粘度是个变数，而不是一个常数。
矿粒是在旋流器中垂直零速面和最大切线速度恒速面的交线处分离的。
垂直零速面的一端在溢流口紧下方的截面上0.542R （R 为旋流器半径）处，另一端与底流口截面上的气柱相交，其半径为气柱半径，其垂高为h 。
在旋流器溢流口紧下端，以0.542为半径作园，其周线于与垂直零速面交线上的径向速度为零，穿过垂直零速面的平均径向速度为： A o P S Q u =（2-1） LDQo LD Q S Q Up LD LD R R L S O A O A 02.1981.0981.02625.0)083.0542.0(====⨯=+=所以因为ππ （2-2）（2-3）式中P u ——垂直零速面的平均径向速度， m/s;O Q ——进入旋流器的溢流总量， m 3/sS A ——垂直零位界面的总面积， m ；R ——旋流器半径， m ；D ——旋流器直径， m ；L ——垂直零速分离锥面侧线的长度， m 。
而在垂直零速面上，旋流器溢流口下端0.38h 处的径向速度刚好等于hD Q u O2.2=从而绘出垂直零速锥面的轮廓（见图2-1）。
被选矿粒进入底流口之前，若能越过垂直零速锥面时，则进入溢流，否则进入底流。
而恰好处于零速锥面上的矿粒，进入溢流或底流的可能性都有。
图2-1 重介质旋流器垂直零速锥面轮廓图第二种学说认为：矿粒在重介质旋流器内受上升和下降液流作用的过程中，是按密度进行分离的，使分离点在重介质旋流器的下部，即底流口附近。
因此，重介质旋流器的底流介质密度是决定矿粒在旋流器内分离密度的主要因素。
并提出分离密度计算经验公式如下：（2-4）式中P δ——矿粒的实际分离密度， KG/m 3U ∆——旋流器底流介质密度， KG/m 3第三种学说认为：当重介质悬浮液给入旋流器后，可以设想在旋流器内形成如图2-2所示的圆锥分离面。
