抽油机井参数分析与计算
内容提要
一、引言 二、抽油机悬点载荷及其计算 三、抽油机井示功图 四、总结
一、引言
抽油机井参数的分析与计算,是机械采油的重 要内容之一。是一种以参数分析和计算为基础的抽 油机井驴头悬点载荷确定方法。主要是通过冲程、 冲次、泵径、泵深、抽油杆直径及长度等抽汲参数 对驴头悬点载荷的分析与计算,计算出驴头悬点的 最大载荷和最小载荷,根据驴头悬点载荷与光杆位 移关系绘出曲线,它是分析和判断抽油泵(深井泵) 抽吸状况最有效的手段,其基础是理论示功图。通 过本节的学习,为下一节结合抽油机井生产数据 (同步测试、液量),对实测示功图进行准确的分 析判断,可提出合理的可行的措施意见,打下一个 坚实的基础。

曲柄导杆式六杆机构抽油机设计计算

曲柄导杆式六杆机构抽油机设计计算
! 绳盘整篮矍∈三!{鬟一动机 /]厂Zi磊平衡重
K澈严嘿动机 。,绳杆连接器卜·:钢绳//ll
篡纠㈧,矗毒 15机架/17 l|\\I 7减速器
2机构的运动及动力性能参数
2.1运动参数 抽油机的运动和动力性能参数主要包括:悬点的
速度、加速度、转矩因素、悬点载荷、曲柄轴净转矩、曲
柄轴均方根转矩和电动机功率等。 图2为导杆式六杆机构抽油机运动简图。图中机
幽2机构运动简图
2.1.2悬点加速度
(1)导杆的角加速度e,将唧对时间求一阶导 数,即为e。
£p:一卷(面“p一一AB'eosp)
(4)
(2)游梁的角加速度£。l 将OJpl对时间求一阶导 数,即为%l
啊-eP(1+等斧)+器№州舻
01 Bl’eosl902)
(5)
(3)悬点加速度口
口=Pl×e口l
文章编号:1004—2539(2010}03一0046—04
机械传动
2010焦
曲柄导杆式六杆机构抽油机设计计算
任涛
(西安石油大学机械工程学院, 陕西西安710065)
摘要普通异步电动机的输出转矩基本恒定不变,而抽油机曲柄轴净转矩确是交变载荷,两者的载 荷特性无法达到“和谐”的匹配,直接导致抽油机运行效率低下、能耗增高。利用游梁结构和导杆机构设 计的曲柄导杆式六杆机构抽油机,实现了曲柄轴净转矩曲线呈小波动形态变化,大大提高了电动机的负 荷率和电动机功率利用率,实现了抽油机节能降耗。根据设计方案,建立了导杆式六杆机构抽油机在复 合平衡方式下的运动和动力学模型,并以Matlab优化工具箱为平台,对设计方案进行全参数优化设计, 以实际载荷工况对导杆式六杆机构抽油机节能效果进行了对比分析。
optimum ence the negative torque line—shape ale analyzed.Based Oil Matlab optimization toolboxes,all parameters

机械课程设计---油田抽油机

机械课程设计---油田抽油机

机械原理机械设计课程设计计算说明书设计题目油田抽油机目录一、设计题目 (1)二、系统总体方案的确 (1)三、设计原始数据 (2)四、电动机的选择 (3)五、传动比的分配 (4)六、执行机构尺寸计算 (5)七、机构运动分析 (6)八、V带设计 (15)九、传动装置的运动和动力参数 (17)十、齿轮的传动计算 (18)十一、减速器机体的尺寸设计 (31)十二、轴的设计 (32)十三、键的选择及强度较核 (33)十四、轴承寿命计算及静强度 (35)十五、轴的强度较核 (37)十六、参考文献 (41)计算及说明主要结果一、设计题目:油田抽油机二、系统总体方案的确定:系统总体方案:电动机→传动系统→执行机构;初选三种传动方案,如下:(a)二级圆柱齿轮传动(b)为涡轮涡杆减速器(c)为二级圆柱圆锥减速器系统方案总体评价:(b)方案为整体布局最小,传动平稳,而且可以实现m c R 35604.1)2sin(sin ==ψθ,其中m c 5.1=; θsin 221R L C C =R L C AC L C C AC 2sin sin 21121==∠θR C AC L AC 2sin 222=∠其中,由于032][=α,则:02133775.242][=-=∠ψαA C C002173917.148)2][(180=-+-=∠ψαθC AC⎩⎨⎧==+==-1052667.11176882.121AC AC L a b L a b 解得:m a 1437893.0=,m b 2614775.1=;m b a c c b a d 410937.1]sin[)(2)(22=+-++=α七、 机构运动分析:1.数学模型 如图所示,取以A 点为原点、x 轴与AD 线一致的直角坐标系,标出向量和转角,由封闭向量多边形ABCD 可得1.35604R m =01224.33775C C A ∠=012148.73917AC C ∠=m a 1437893.0= m b 2614775.1=1.410937d m =122()()(/2)22122''"i i i AB BC BC l e l e l e ϕπϕπϕπϕϕϕ+++++33()(/2)233'"i i DC DC l e l e ϕπϕπϕϕ++=+实部和虚部分别相等可得22112222'cos 'cos "sin AB BC BC l l l ϕϕϕϕϕϕ++ 23333'cos "sin DC DC l l ϕϕϕϕ=+22112222'sin 'sin "cos AB BC BC l l l ϕϕϕϕϕϕ--+ 23333'sin "cos DC DC l l ϕϕϕϕ=-+解得2221122332332'cos()''cos()"sin AB BC DC DC l l l l ϕϕϕϕϕϕϕϕϕϕ-+--=-()222113232332'cos()'cos()'2"sin()AB BC DC BC l l l l ϕϕϕϕϕϕϕϕϕϕ-+--=-2.框图设计3.程序和计算结果Visual C++ 程序#include "stdio.h"332.3697410231.481.044P d C mm n ≥==Ⅱ332.264171.06 1.069843.421.894P d C mm n ≥=⨯=Ⅲ 中间轴各轴段设计:1.各段轴的直径轴段1为轴承径,其直径应符合轴承内径标准,且31.4d mm ≥Ⅱ,由此选定35d mm =1。

新型抽油机载荷、扭矩计算公式

新型抽油机载荷、扭矩计算公式

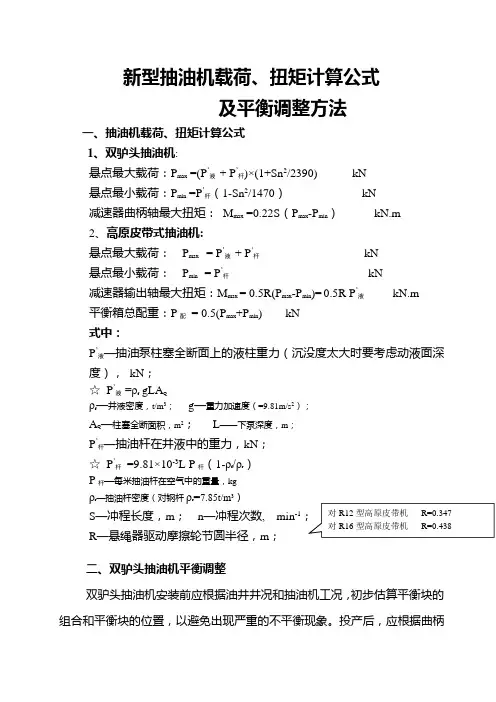

新型抽油机载荷、扭矩计算公式及平衡调整方法一、抽油机载荷、扭矩计算公式1、双驴头抽油机:悬点最大载荷:P max =(P’液+ P’杆)×(1+Sn2/2390) kN悬点最小载荷:P min =P’杆(1-Sn2/1470)kN减速器曲柄轴最大扭矩:M max =0.22S(P max-P min)kN.m2、高原皮带式抽油机:悬点最大载荷:P max= P’液+ P’杆kN悬点最小载荷:P min = P’杆kN减速器输出轴最大扭矩:M max= 0.5R(P max-P min)=0.5R P’液kN.m平衡箱总配重:P配= 0.5(P max+P min) kN式中:P’液—抽油泵柱塞全断面上的液柱重力(沉没度太大时要考虑动液面深度),kN;☆P’液=ρf gLA Qρf—井液密度,t/m3;g—重力加速度(=9.81m/s2);A Q—柱塞全断面积,m2;L——下泵深度,m;P’杆—抽油杆在井液中的重力,kN;☆P’杆=9.81×10-3L P杆(1-ρf/ρr)P杆—每米抽油杆在空气中的重量,kgρr—抽油杆密度(对钢杆ρr=7.85t/m3)ArrayS—冲程长度,m;n—冲程次数, min-1R—悬绳器驱动摩擦轮节圆半径,m;二、双驴头抽油机平衡调整双驴头抽油机安装前应根据油井井况和抽油机工况,初步估算平衡块的组合和平衡块的位置,以避免出现严重的不平衡现象。

投产后,应根据曲柄轴实际净扭矩情况,调整平衡,以保证抽油机在最佳状态下工作,现介绍两种平衡调整的计算方法。

1、安装前初步估算平衡(1)估算所需的平衡力矩M平(据已有数据选用三式之一)M平=0.47×(P'杆-B+P'液/2)×S千牛吨·米M平=0.235×S×(Pmax+Pmin)千牛吨·米M平=0.51×(|M上max|+|M下min|)千牛吨·米式中:P'杆——抽油杆在油液中的重量(千牛吨)P'液——动液面以上,泵柱塞全断面上液柱的重量(千牛吨)S——所用冲程长度(米)M上max,M下min分别为上、下冲程悬点负荷在曲柄轴上产生的载荷扭矩代数和的最大、最小值(千牛顿·米)P′杆=q′LP′液=r·F·e·g Pmax·M上max=[Pmax -B]·TF100·M下min=[Pmin -B]·TF280·式中:q′—每米抽油杆在油液中的重量(千牛顿)L—泵挂深度(米)r—油液密度(千克/米3)e—动液面至井口的深度(米)F—泵柱塞断面积(米2)g—重力加速度值:取g=9.8米/秒2B—抽油机结构不平衡力(千牛顿),查抽油机铭牌或说明书的平衡力矩图解。

第三章 第四节 抽油机的平衡、扭矩与功率计算

第三章 第四节 抽油机的平衡、扭矩与功率计算

抽油机井生产系统优化设计水平。它是提高抽油机井系统效率的技
术依托。在一定油井条件和设备条件下,优化生产系统的工作制度, 将在一定程度上提高抽油设备的运行效率和油井的生产效率。
管理水平。高的管理水平是提高抽油机井生产系统效率的必要条件。
及时准确地分析油井及其设备的工作状况、调整工作制度等,都会 影响抽油机井的系统效率。
(2) 根据示功图绘制扭矩曲线准确计算光杆平均功率。 WlSn (3) 光杆功率计算的近似计算: HPPR 60 1000
9
三、电动机选择和功率计算
电动机效率
地面效率: 地面
HPPR Nm
皮带和减速箱效率
四连杆机构效率 盘根盒效率
HPH 井下效率: 井下 HPPR
抽油杆效率 抽油泵效率 管柱效率
增加抽油机的转动惯量。抽油机节能的另一个方法是增加抽
油机的转动惯量,充分发挥其动能均衡作用,降低电动机承受 扭矩的波动量,达到节能的目的,如节能蓄能器。
其它。如电机调压节能技术、电机调速节能技术
25
二、节能抽油设备与油井管理概述
抽油机井地面系统效率分析流程:
开 始 油井生产数据、设备 特性参数输入 解曲柄轴运动微分方程求曲柄旋转角速度 计算悬点速度、加速度 结 束 计算载荷扭矩和曲柄轴净扭矩
复合平衡
Aw 2 RWcb 2 RcWc 2r
c Wb X uc b
平衡半径公式:
W a r W c r R Wr l X uc Wb Rc c 2 b Wcb b Wcb Wcb
4
一、抽油机平衡计算
2)曲柄平衡 平衡半径公式:
8
三、电动机选择和功率计算

异相型游梁式抽油机设计和计算

异相型游梁式抽油机设计和计算

毕业设计说明书Beyeshejishuomingshu地市:准考证号姓名:毕业设计任务书一、题目异相型游梁式抽油机设计和计算二、本环节自年月日起至年月日止三、进行地点四、内容要求游梁式抽油机机运动分析;动力分析与平衡计算:受力分析;强度计算;节能效果和节能机理研究;节能改造;造成摆锤式复合平衡抽油机;CAD 系统等内容指导教师:批准日期:本科毕业设计(论文)题目:异相型游梁式抽油机设计和计算学生姓名:专业:机电一体化工程指导老师:2010年 11 月 10 日异相型游梁式抽油机设计和计算摘要由于我们基本国情和我们能源所需,我们国家80%的能源来之石油的提炼和开采,其中大多的原油来自我们国家的几大油田,但是我国的石油资源有限而我们国家每年所需的能源不断的增加,所以我们国家才不断引进和自主开发抽油机性能。

其中论文中所说的主要是游梁式抽油机机运动分析;动力分析与平衡计算:受力分析;强度计算;节能效果和节能机理研究;节能改造;造成摆锤式复合平衡抽油机;CAD 系统等内容。

其中论文对游梁式抽油机机各种类型分析和研究,并在相同的油井工况条件下,分析比较了它们的节能效果。

关键词:同常规抽油机,异相抽油机,偏轮抽油机,弯梁抽油机PHEASE-TYPE BEAM PUMPINGUNIT DESIGNAND CALCULATIONABSTRACTBecause our basic national conditions and our energy needs, 80% of our nation's energy to the oil refining and mining, most of which crude oil from several oil fields in our country, but our limited oil resourcesrequired each year in our country energy continue to increase, so our country before the introduction of pumping performance and selfdevelopment.One paper said the main beam pumping unit machine movement analysis; dynamic analysis and balance calculation: stress analysis; strength calculation; energy efficiency and energy-saving mechanism; energy saving; resulting compound pendulum balanced pumping unit ; CAD systems and so on.One paper machine for all types of beam pumping unit analysis and research, and the oil wells in the same working conditions, the analysis and comparison of their energy-saving effectKEY WORDS:With conventional pumping unit,Phase unit,Partial wheel unit, Bending beam pumping unit目录摘要 (IV)ABSTRACT ....................................................................................................... I I 前言 (1)第一章抽油机 (2)§1.1抽油机概述. ......... ....................................... ........ (2)§1.2我国抽油机的发展方向 (4)§1.2.1大力发展和推广应用各种节能型抽油机 (4)§1.2.2各种抽油机的特点 (5)§1.2.3 研制高效能丛式井抽油机 (9)第二章异相型游梁抽油机性能测试 (11)2.1异相游梁式抽油机概述 (11)2.2样机的设计与制作 (11)2.3性能测试及应用 (13)第三章异相型游梁平衡抽油机 (16)3.1异相型游梁平衡抽油机概述 (16)3.2技术分析及应用 (16)第四章游梁抽油机运动分析 (20)§4.1后置型游梁抽油机运动分析 (20)§4.1.1常规型抽油机 (20)§4.1.2偏置型/异相型抽油机 (21)第五章. 游梁抽油机动力分析 (23)§5.1 游梁抽油机悬点载荷分析 (23)§5.2 减速器扭矩计算 (28)§5.3游梁抽油机电动机功率的计算 (33)§5.3.1 游梁式抽油装置的特点 (33)§5.3.2电动机功率的计算 (34)§5.4游梁抽油机平衡计算 (35)第六章游梁式抽油机CAD 系统 (40)§6.1游梁式抽油机CAD系统组成 (40)§6.1.1 设计模块 (40)§6.1.2 分析模块 (43)§6.2实例分析简介 (44)第七章游梁式抽油机节能机理综述 (46)§7.1抽油机节能的评价指标 (46)§7.2节能机理 (47)结论 (55)参考文献 (56)致谢 (57)附录 (58)前言近年来,随着我国科技的不断发展,我国对能源的需求不断的增加从煤炭到石油在慢慢的转到天然气和太阳能等自然资源。

抽油机系统效率分析

抽油机系统效率分析
抽油井系统效率组成
机械采油井的输入功率 拖动机械采油设备的电动机的输入功率 。
机械采油井的有效功率 在有效扬程下,以一定的排量将井内液体输送到地面所需 要的功率为机械采油井的有效功率。
机械采油井的系统效率 机械采油井的有效功率与输入功率的比值。
抽油井系统效率计算公式
1.机械采油井的系统效率 :
18
影响系统效率的因素 机、泵设计
冲程、冲次是决定抽油泵效的重要因素,也是影响系统效率 的关键因素之一。在保证排量的情况下,冲程减少、冲次增 大后,抽油机振动载荷、摩擦载荷相对增大,单位时间内做 的功以及输入功率增大,导致系统效率下降。
影响系统效率的因素
机、泵设计
2.泵径、泵挂与系统效率的关系
2.机械采油井的有效功率
p有 p入
100%
P有
Q
H
86400
g
3.输入功率
P入=1.732*电压*电流*功率因数/1000
4.有效扬程
H
Hd
( p0
p1) 1000
g
影响系统效率的因素
系统效率 低的原因
设备 设计 管理
设备
影响系统效率的因素
1、电机 2、皮带及减速箱 3、四连杆 4、光杆 5、盘根 6、抽油杆 7、抽油泵 8、井下管柱
表2 NP1-4X584换泵前后对比表
序 号
井号
泵径
泵挂
有效 扬程
有效 功率
输入 功率
系统 效率
电流 电压
1 NP1-4X584 44 2059.21 661.27
1.59
22.42
7.09
59 380
2 NP1-4X584 56 1625.71 722.99

A256-JS抽油机设计计算书11

A256-JS抽油机设计计算书11

C320D-256-120型抽油机设计计算书C320D-JS陕西宝深集团石油机械制造有限公司目录1、技术规范 (2)2、抽油机的结构 (2)2.1游梁 (2)2.2 抽油机的旋转方向 (3)2.3游梁之外的结构件的设计载荷 (3)2.4悬绳器 (11)2.5制动装置 (12)2.6曲柄的极限应力 (13)2.7轴承 (14)参考文献 (15)1、技术规范:型号 320-256-120 悬点额定载荷 KN 116光杆冲程 ㎜ 2130 2590 3005 光杆冲次 次/分 6 9 12 平衡方式 曲柄平衡 减速器额定扭矩 KN ·m 36.16 总传动比 20.807 中心距 ㎜ 950电动机型号 Y250M-8 三角皮带型(5根) C-6300整机外形尺寸 ㎜ 9281×2269×7760 整机重量 Kg 20900 2、抽油机的结构: 2.1游梁2.1.1W=x cbS A(1) (见API 11E 中3.2 ) 式中: W :光杆载荷的游梁额定值 116KN (由设计给定)A :从游梁支架轴承中心到光杆中心线的距离3250mm (由设计给定) x S :截面模数C :从游梁支架轴承中心到平衡器轴承中心的距离2490mm L :游梁最长的横向支撑(取C 或A 的较大值3250mm) G :剪切模量0.81×105MPacb f :弯曲时的压应力 7.579×106 N/m 2,即11200000Ib/in 2(见11E 中的表1)由公式(1)取cb f =75.79×105得:6310579.71011625.3⨯⨯⨯==cb x f AW S =4.97×10-3m 3通过计算,我们选择用HN700×300×24×13/16Mn ,其截面模数x S 为5. 57×10-3m 3 x S =5. 76×10-3m 3 > [x S ]=4.97×10-3m 3 可以满足API 11E 规范的设计要求。

双驴头抽油机设计计算

双驴头抽油机设计计算

双驴头抽油机设计计算
当电动机带动减速器运动时,四连杆机构开始运动,在不同的时刻,
悬点载荷不同,作用到减速器曲柄轴上的扭矩不同,曲柄转角不同时,游
梁的摆角也就不同,导致平衡半径也随之改变,驴头平衡重作用到曲柄轴
上的扭矩也随着曲柄转角的改变而变化,适时的改变了作用到曲柄轴上的
扭矩与光杆载荷平衡;另外,调节平衡时非常方便,在悬点处于上死点时,加减小平衡块的数量,就可以到达改变扭矩的作用,更好的适应油井生产
情况,实现良好的动态平衡。

1设计计算
其中:A为前臂长度,C为后臂长度,P为连杆长度,R为曲柄回转半
径长度,K为极距,I为游梁支承中心到减速器输出轴之间的距离,H为
游梁支承中心到底座下平面的距离,G为减速器输出轴中心到底座下平面
之间的距离,为曲柄回转半径与连杆之间的夹角,为游梁与连杆之间的夹角,为曲柄回转半径与铅垂方向之间的夹角,为游梁与极距之间的夹角,
为极距与铅垂方向之间的夹角。

〔1〕四连杆机构的设计计算:
参数:冲程S、减速器输出轴扭矩,悬点载荷W。

如图,设计如下:
取,国内取,国外取,由弧度公式,那么可计算出前臂长度A,计算其
他杆件参数时,考虑下面的条件:游梁对水平线的上下摆角近似相等;曲
柄回转半径存在关系式K+R。

机械动力学 抽油机设计计算

机械动力学 抽油机设计计算
(2)油井参数
油井参数包括油藏参数与生产参数。
根据假设,和数学建模相关的几个参数包括:
——抽油杆柱质量,kg;
——抽油杆柱在液柱中的重量,N;
——油井动液面以上整个柱塞面积上的液柱重量,N;
——抽油杆柱在液体载荷 作用下的静变形,m。
各参数具体数值可取:
R=1.060m;
P=3.390m;
C=2.820m;
x=acos((L.^2-1.2043)./(5.64*L));
fi=x+beta;
pr=3.935.*(0.372*pif随theta变化
tf=-1.064*3.935.*sin(theta3-theta2)./(2.82*sin(theta3-theta4));
游梁式抽油机是一种变形的四连杆机构,其整机结构特点像一架天平,一端是抽油载荷,另一端是平衡配重载荷。对于支架来说,如果抽油载荷和平衡载荷形成的扭矩相等或变化一致,那么用很小的动力就可以使抽油机连续不间断地工作。
异形游梁式抽油机
异形游梁式系列抽油机包括双驴头抽油机、弯游梁抽油机和对常规游梁抽油机节能改造的机型等机型。
37
1000
980
2.0
冲程n=12
=33.479kw
电动机机械特性
—电动机最多扭矩 晕额定扭矩 之比
—电动机的额定功率kw
—电动机的同步转速
—电动机的额定转速
—同步转速
—额定转速
图为电机特性曲线Md随n的变化
Med=132.789*Md;
>> n=0:0.005:1000;
Md=(2*2*360*0.0847*104.7198*(104.7198-pi*n/30))./(0.0847^2*104.7198^2+(104.7198-pi*n/30).^2);

抽油机设计计算

抽油机设计计算

rQ=1.0m; MC==1000kg; RC=1.2m; JC=100kg.m2; ML=300kg; JL==300kg.m2; JB=1000kg.m2; MR=4000kg; =30000N; =36000N; =0.2m。

3.1假设条件
为了对异相曲柄平衡抽油机的优化设计,以放 映抽油机动力性能的最大扭矩因素为最小目标 函数优化抽油机的机构尺寸,将整个抽油机装 置简化为以曲柄为等效构件的运动情况,我们 做了以下假设条件:

异形游梁式抽油机 异形游梁式系列抽油机包括双驴头抽油机、 弯游梁抽油机和对常规游梁抽油机节能改造的 机型等机型。 异形游梁式抽油机是以常规抽油机为基础 模式而研制出的新机型,它采用变径圆弧状的 游梁后臂,游梁与横梁之间采用柔性件连接结 构,在主要结构上具有常规游梁式抽油机简单, 牢靠,耐用等特点,在性能上易于实现长冲程, 并且具有突出的节能特点。 平衡方式 1.游梁平衡:在游梁的尾部装设一定重量 的平衡板,这是一种简单的平衡方式,适用于3 吨以下的轻型抽油机。

τ=0; JB1=2.0kg.m2; JB2=15.0kg.m2; JR1=3.0 kg.m2; JR2=8.0 kg.m2; JR3=15.0 kg.m2; iB=5.0; iR1=5.5; i R2=5.45; mQ=500kg;







特s, , ,
带入公式①得如下结果:

其中以下死点为位移零点,向上为位移正方 向,任意时间悬点的位移 为:
已知如下参量:


带入③得

图为悬点载荷F随theta的分段变化 F=(180000*pr+30000).*(theta>=0&theta<=0.1378*pi) +(66000).*(theta<=0.9631*pi&theta>=0.1378*pi)+(18 0000*pr489025.17).*(theta>=0.9631*pi&theta<=1.2136*pi)+(3 0000).*(theta>=1.2136*pi&theta<=2*pi);

调径变矩抽油机设计计算

调径变矩抽油机设计计算

调径变矩抽油机设计计算背景介绍在油田开采工作中,抽油机是一种常用的设备,其作用是将油井中的混合物(油、天然气、水等)带到地面。

传统的抽油机在使用过程中存在一些问题,如效率低、能耗高等。

为此,调径变矩抽油机应运而生。

调径变矩抽油机主要是通过调节抽油杆的径向长度,改变抽油杆与抽油泵之间的距离,并根据井口油的相对密度、油井深度等因素,调整抽油机的转速和功率,从而达到节能高效的作用。

设计计算调径变矩抽油机的设计计算主要包括以下几个方面:抽油杆的选取和计算抽油杆是调径变矩抽油机的核心零部件之一,其主要作用是承受机器主体的质量和扭矩力。

在选择抽油杆时,需要根据油井深度、油的比重及流量等因素进行综合考虑。

在进行抽油杆的计算时,需要考虑不同长度下的弯曲应力和弯曲挠度,并根据算出来的结果进行杆径的修正和应力校核以确保抽油杆在使用过程中的稳定性和安全性。

抽油泵的选取和计算抽油泵是调径变矩抽油机的另外一个重要部件,其主要作用是将井口液体送到地面。

在选择抽油泵时,需要考虑油井深度、井口液体的性质和流量等因素,以确保抽油泵的使用效果和稳定性。

抽油泵的计算主要涉及到内径、排量、压力和效率等方面。

在进行计算时,需要根据抽油泵所在位置的压力情况和井口液体的流量特点,选定相应的抽油泵型号,并对其内部结构进行详细的计算和分析以确保其正常使用。

主体机器的设计和计算主体机器是调径变矩抽油机的机器主体,包括驱动装置、变速装置、控制系统等,其主要作用是提供必要的动力和控制,以确保整个抽油系统的正常运行。

在设计和计算主体机器时,需要根据具体的使用场景进行相应的参数选取和运算,包括功率、转速、扭矩和效率等方面。

同时,还需要考虑到主体机器的可靠性、耐用性和可维护性等方面。

设计优化在进行调径变矩抽油机的设计和计算时,需要不断地进行优化和改进,以达到最佳的使用效果和性能。

具体而言,可以从以下几个方面入手进行优化:•减小机器的质量和体积,提高整体效率和灵活性;•优化主体机器的设计,降低能耗和维护成本;•加强控制系统的功能和性能,提高整个系统的安全性和稳定性;•优化抽油泵的内部结构和排列顺序,提高抽油效率和泵送性能。

双驴头抽油机设计计算

双驴头抽油机设计计算

双驴头抽油机设计计算双驴头抽油机是一种常用的油田设备,其主要作用是通过抽出井口的原油,使其流入集油汇或油罐中。

以下是一篇关于双驴头抽油机设计计算的论文,总字数为。

第一部分:概述双驴头抽油机是一种常用的抽油机设备,在油田中广泛应用。

其主要作用是通过抽出井口的原油,使其流入集油汇或油罐中。

本文将介绍双驴头抽油机的设计计算过程,并对其性能进行评估。

第二部分:设计计算1.设计原则双驴头抽油机的设计应遵循以下原则:(1)满足油井流量要求;(2)满足油井压力要求;(3)保证机械运行平稳可靠;(4)尽可能减小成本。

2.设计计算流程(1)确定流量和压力要求在设计双驴头抽油机之前,需要先确定油井的流量和压力要求。

这些参数将影响抽油机的尺寸和性能。

(2)计算泵头和功率根据流量和压力要求,计算出所需的泵头和功率。

可以使用公式:泵头 = (流量×压力)/效率功率 = 泵头×流量/367其中,泵头的单位为米,功率的单位为千瓦。

(3)确定泵的类型和型号根据泵头和功率的计算结果,选择适当的泵的类型和型号。

通常可以选择离心泵或柱塞泵等。

同时,需要注意泵的稳定性和寿命。

(4)计算泵的轴功率根据泵的型号和流量计算出泵的轴功率。

公式为:轴功率 = 流量×扬程×密度×重力/效率其中,密度和重力的值需要根据实际情况确定。

(5)计算电机功率根据泵的轴功率和效率,计算出所需的电机功率。

公式为:电机功率 = 泵的轴功率/效率(6)选择适当的电机根据电机功率的计算结果,选择适当的电机。

同时,需要注意电机的负载特性和寿命。

3.设计计算举例以下是一个双驴头抽油机的设计计算实例。

(1)确定流量和压力要求假设油井每天需抽出100吨原油,井口压力为5MPa。

(2)计算泵头和功率假设泵的效率为65%,则泵头为:泵头 = (100×1000×5)/ 0.65 = 769230米根据公式,功率为:功率 = 769230×100/367 = 2098.1千瓦(3)确定泵的类型和型号在这种情况下,可以选择柱塞泵。

抽油机井系统效率计算方法

抽油机井系统效率计算方法

抽油机井系统效率和混合液比重的计算方法
1、输入功率Wi
1000/243⨯=φIVCOS W i
其中:
Wi —i 井的电动机实际耗电量 kWh/d ;
I —平均电流 (A );I=0.6×(I 上+I 下)/2;
cos φ—功率因数。

取0.8
V —电压 (v )
2、混合液的比重
ρ=(1-f w )×ρo +f w ×ρ
w
其中:
fw —含水率
ρo — 油的密度 t/m 3
ρw —水的密度 t/m 3
3、抽油机井有效扬程Hi
Hi=H 动i +100×(P 油i -P 套i )/ρ
其中:
H 动i — i 井的动液面 m ;
P 油i — i 井的回压 Mpa ;
P 套i — i 井的套压 Mpa ;
4、单井机械采油系统运行效率 ηi %1002.367⨯∙∙=
Wi Hi Qi i ρη Qi — i 井的产液量 m 3/d
5、机械采油系统平均运行效率 η
∑∑∙=i i Q Qi ηη
混合液比重的计算方法
γ液=γ水*γ油/〔γ水-(γ水-γ油)fw
式中:fw为含水重量百分比;%
γ油原油比重,尽量采用近期原油全分析的比重;
γ水油井采出水的比重,对于有游离水的井,用比重计实测比重;对于无游离水的井,根据化验的CL-用下面的公式计算出γ。


γ水=1+0.0106 CL-
式中:CL-单位为mg/l。

抽油机计算公式

抽油机计算公式

抽油机计算公式
抽油机井平衡合格率
1、抽油机井平衡度
抽油机井稳定运行过程中,下冲程时的最大电流与上冲程时最大电流比值。

(80-100%合理,小于80%欠平衡,大于100%超平衡)。

平衡度=(I下行峰值/I上行峰值) ×100%
采液用电单耗:油井采出每吨液的用电量,单位Kw.h/t 采液用电单耗=W/Q
式中:W—油井日耗电量,Kw;Q—油井日产液量,t3/d
2、抽油机井平衡度合格率:
抽油机井平衡度达标的井数占总开井数的比值。

抽油机井平衡度合格率=(S合格/S总)×100% 式中:S合格—抽油机井平衡度达标的井数; S总—抽油机开井总数。

三、抽油机井泵效
抽油机井的实际产液量与泵的理论排量的比值叫做泵效。

η=(Q 实/Q理)×100%;
式中:η—泵效(%) Q实—指核实日产液量(m3/d);Q理—泵理论排液量
(m3/d);其中:Q理=1.1304×10-3×S×N×D2
式中:S—冲程(m) N—冲数(n/m) D—泵径(mm);
四、采液用电单耗
油井采出每吨液的用电量,单位Kw.h/t
采液用电单耗=W/Q
式中:W—油井日耗电量,Kw;Q—油井日产液量,t3/d。

抽油机参数分析及计算

抽油机参数分析及计算

二、抽油机悬点载荷及其计算
1、静载荷 、
(2).活塞截面以上的液柱重量: 活塞截面以上的液柱重量:
Wl = ( f ρ − f r ) ⋅ L ⋅ ρ ⋅ g
式中: l ——液柱重量,N W ——液柱重量,N ——活塞截面积,mm2; f ρ ——活塞截面积,mm2; ρ ——液体相对密度。 ——液体相对密度。
抽油机在上行时光杆受力情况
1).抽油机在上冲程时为最大载荷, 其计算公式如下:
W最大 = Wr + Wl + W惯
式中:W最大——驴头悬点最大载荷,N;
W惯 光杆
2).抽油机在下冲程时为最小载荷。 其计算公式如下:
W最小 = W ′ − W惯
式中: W最小——驴头悬点最小载荷, N。
W’
抽油机在下行时光杆受力情况
谢谢大家 谢谢大家
二、抽油机悬点载荷及其计算
1、静载荷 、
由图1-1可知, 抽油机上行(上 冲程)时,游动 阀是关闭的,悬 点(光杆)所受 静载荷为(抽油 杆柱重、活塞截 面以上的液柱重 量):
驴头上行时悬 点承受的载荷
光杆
抽油杆
Wr
套管
油管
Wl W惯
活塞
油层
图1-1
二、抽油机悬点载荷及其计算
1、静载荷 、 (1).抽油杆柱重量:
该井驴头悬点最大载荷W 该井驴头悬点最大载荷 最大为51.06KN,最小载荷 最小为33.559KN ,最小载荷W
三、抽油机井示功图
抽油机井示功图是描绘抽油机井驴头悬点载荷 与光杆位移关系的曲线 1、理论示功图:它是在一定理想条件下绘制出来的, 理论示功图: 主要是用来与实测示功图进行对比分析,以此 来判断深井泵的工作状况 。其理想条件为: 假设泵、管没有漏失,泵正常工作; 油层供液能力充足; 不考虑动载荷的影响; 不考虑砂、蜡、抽油的影响; 不考虑油井连喷带抽; 认为进入泵的液体是不可压缩的,阀是瞬时关 闭的。

游梁式抽油机设计计算

游梁式抽油机设计计算

游梁式抽油机设计计算卢国忠编 05-04游梁式抽油机的主要特点是:游梁在上、下冲程的摆角相等,即上下冲程时间相等。

且减速器被动轴中心处游梁后轴承的正下方。

一、几何计算1.计算(核算) 曲柄半径R和连杆有效长度P己知:冲程S、游梁后臂长C、游梁前臂长A、极距K(参见图1)由余弦定理推导可得:公式: ()b t CK K C CK K CR ψψcos 2cos 2212222-+--+=------(1)R CK K C P t --+=ψcos 222 -------(2)式中:1090δφψ+-=t 2090δφψ--=bH I tng 1-=φ AS mas πδδ4360021⨯==22H I K +=2. 计算光杆位置系数R P :PR 是在给定的曲柄转角θ时,光杆从下死点计算起的冲程占全冲程的百分比。

(图2)(图3) 公式:10⨯--='=bt t mas S s PR ψψψψ% -----------(3)曲柄max S PR s ∙='()121δδ∙-=PR式中:b t ψψ, 分别代表下死点和上死点的ψ角的值ρχψ-=()⎥⎦⎤⎢⎣⎡-=-J R φϑρsin sin 1 βcos 222PC C P J -+= ⎪⎪⎭⎫⎝⎛-+=-CJ P J C 2cos 2221χ⎪⎪⎭⎫⎝⎛---++=-CP R K KR P C 2)cos(2cos 22221ϕθβ ()φθψβα--+= 上冲程 ()[]φθψβα--++=360 下冲程 二运动计算己知:曲柄角速度ω、曲柄转角θ,分析驴头悬点的位移s 、速度v 、加速度a 的变化规律。

1. 假定驴头悬点随u 点作简谐振动:()ϑωϑωϑcon C AR a CARv CARs ⨯⨯=⨯⨯=-⨯=2sin cos 1 以C AR S 2max =代入得: ()ϑωϑωϑc o s 21s i n 21c o s 1212m a xm a x m a x S a S v S s ==-=2max max 21ωS a =2.接严格的数学推导 ⎪⎭⎫⎝⎛+=P R S a 121max 2max ω三动力计算1.从示功图上求悬点载荷W示功图是抽油机悬点载荷W 与光杆位置PR 的关系曲线图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。



1.1简介 游梁式抽油机主要由游梁—连杆—曲柄机构、减速箱、动力设备和辅助 装备等四大部分组成。工作时,电动机的传动经变速箱、曲柄连杆机构 变成驴头的上下运动,驴头经光杆、抽油杆带动井下深井泵的柱塞作上 下运动,从而不断地把井中的原油抽出井筒。 游梁式抽油机具有性能可靠、结构简单、操作维修方便等特点。技术参 数符合中华人民共和国行业标准SY/T 5044《游梁式抽油机》和美国石油 协会API标准,技术成熟。 主要特点: 1、整机结构合理、工作平稳、噪音小、操作维护方便; 2、游梁选用箱式或工字钢结构,强度高、刚性好、承载能力大; 3、减速器采用人字型渐开线或双圆弧齿形齿轮,加工精度高、承 载能力强,使用寿命长; 4、驴头可采用上翻、上挂或侧转三种形式之一; 5、刹车采用外抱式结构,配有保险装置,操作灵活、制动迅速、 安全可靠; 6、底座采用地脚螺栓连接或压杠连接两种方式之一。
1、 电网供电电压与供电 7、 假设抽油杆柱与油管 频率是常数; 同心; 2、 不考虑电动机转子到 8、 油井是铅直的; 减速箱曲柄轴各传动副的 9、 连杆与游梁之间的轴 间隙与传动件的弹性变形; 承座质量忽略; 3、 在分析抽油机主体机 10、游梁与支架之间的轴 构的运动规律时,不考虑 承座质量忽略; 各传动副的间隙与传动件 11、所有构件为刚性构件; 的弹性变形; 12、曲柄为等效构件; 4、 悬绳与悬绳器在垂直 方向上的等效弹簧常数为 13、求等效力矩时不考虑 全部构件的质量; 定值; 14、求等效转动惯量时考 5、 油管全长锚定或不锚 虑连杆质量; 定,当油管不锚定时,考 虑液体静负荷引起的油管 15、悬点载荷简化为F 柱弹性变形; 16、减速箱效率为0.8806 6、 不考虑油管内液柱的 振动;

将图中各杆件看成矢量,可以得到如下的矢量方 程


R P K C
i3
上述矢量方程可以用复变矢量表示为
Re Pe K Ce
ቤተ መጻሕፍቲ ባይዱ
i 2
i 4
将上式两边对时间t求导,可得到各杆件的角 速度为:

将上式对时间求导,可得各杆件运动的角加速 .. .. 2 度:
(2)油井参数 油井参数包括油藏参数与生产参数。 根据假设,和数学建模相关的几个参数包括: ——抽油杆柱质量,kg; ——抽油杆柱在液柱中的重量,N; ——油井动液面以上整个柱塞面积上的液柱重量,N; ——抽油杆柱在液体载荷 作用下的静变形,m。 各参数具体数值可取: R=1.060m; P=3.390m; C=2.820m; K=4.280m; A=3.935m; I=2.82m;
Med=132.789*Md; >> n=0:0.005:1000; Md=(2*2*360*0.0847*104.7198*(104.7198pi*n/30))./(0.0847^2*104.7198^2+(104.719 8-pi*n/30).^2);
2.3抽油机已知参数 (1)抽油机型号 根据抽油机型号,可以确定抽油机传动系统的机构尺 寸、运动件质量、转动惯量、质心位置等参数。具体 参数包括: R——曲柄半径,m; P——连杆长度,m; C——游梁后臂长度,m; K——基杆长度,m; A——游梁前臂长度,m; I——基杆的水平投影,m;τ——曲柄平衡重滞后角, rad; JB1——小皮带轮转动惯量,kg.m2; JB2——大皮带轮转动惯量,kg.m2; JR1——二级减速箱高速轴(输入轴)系转动惯量, kg.m2;

异形游梁式抽油机 异形游梁式系列抽油机包括双驴头抽油机、 弯游梁抽油机和对常规游梁抽油机节能改造的 机型等机型。 异形游梁式抽油机是以常规抽油机为基础 模式而研制出的新机型,它采用变径圆弧状的 游梁后臂,游梁与横梁之间采用柔性件连接结 构,在主要结构上具有常规游梁式抽油机简单, 牢靠,耐用等特点,在性能上易于实现长冲程, 并且具有突出的节能特点。 平衡方式 1.游梁平衡:在游梁的尾部装设一定重量 的平衡板,这是一种简单的平衡方式,适用于3 吨以下的轻型抽油机。

3.4悬点载荷分析
1,2曲线是抽油机上冲程 3,4曲线是抽油机下冲程

图中 —抽油杆在液柱中的重量36000N —抽油杆液面以上整个柱塞面积上的液柱重量 30000N —悬点冲程长度m —抽油杆在液体载荷 作用下的静变形, 0.2m

图中四点左边如下
由曲线形状得1,2,3,4段曲线的方程为:



1.2我国石油开采技术概况 目前, 我国石油开采技术仍落后西方。 中国油 田的种类比较复杂, 主要有中高渗透多层砂岩油田、 复杂断块油田,低渗透砂岩油田以及稠油油田。根据 不同的地质条件和油田类型,中国形成了具有特色的 油气开发技术。三元化学负荷驳对提高中国可采储量 具有明显的效 益,约可以提高 5 亿动左右石油开采量。 在大庆、胜利等油田进行的 先导性试验和矿场实验, 都取得了良好的效果,原油采收率平均可以 提高 15%—20%。此外,中国对其他提高原油采收率的新 技术,如微 生物采油、纳米膜驱油等也进行了研究与 试验。尽管中国石油开采技 术经过 50 多年开展已经 取得很大发展,但是同西方先进国家相比, 总体上应 该还有 5 至 10 年的差距。而且从具体的技术上看, 完全属 于中国原始创新的技术比较少, 一部分具有 中国知识产权的国际先进 技术,如聚合物驱、化学复 合驱技术等,最早也是在模仿学习国外理论和方法上 发展起来的。


分类
常规游梁式抽油机 以常规曲柄平衡抽油机为例,结构示意图如下图所示。

图中,1—底座;2—支架;3—悬绳器;4—驴头;5—游梁;6— 横梁轴承座;7—横梁;8—连杆;9—曲柄销装置;10—曲柄装置; 11—减速器;12—刹车保险装置;13—刹车装置;14—电动机; 15—配电箱。 游梁式抽油机是一种变形的四连杆机构,其整机结构特点像一架天 平,一端是抽油载荷,另一端是平衡配重载荷。对于支架来说,如 果抽油载荷和平衡载荷形成的扭矩相等或变化一致,那么用很小的 动力就可以使抽油机连续不间断地工作。
rQ=1.0m; MC==1000kg; RC=1.2m; JC=100kg.m2; ML=300kg; JL==300kg.m2; JB=1000kg.m2; MR=4000kg; =30000N; =36000N; =0.2m。

3.1假设条件
为了对异相曲柄平衡抽油机的优化设计,以放 映抽油机动力性能的最大扭矩因素为最小目标 函数优化抽油机的机构尺寸,将整个抽油机装 置简化为以曲柄为等效构件的运动情况,我们 做了以下假设条件:

2.曲柄平衡:这是一种在油田上常用的平衡 方式。顾名思义是将平衡块装在曲柄上,适用 于重型抽油机。这种平衡方式减少了游梁平衡 引起的抽油机摆动,调整比较方便,但是,曲 柄上有很大的负荷和离心力。 3.复合平衡:在一台抽油机上同时使用游梁 平衡和曲柄平衡。特点:小范围调整时,可以 调整游梁平衡:大范围调整时,则调整曲柄平 衡。这种平衡方式适用于中深井。 4.气动平衡:利用气体的可压缩性来储存和 释放能量达到平衡的目的,可用于10吨以上重 型抽油机。这种平衡方式减少了抽油机的动负 荷及震动,但其装置精度要求高,加工复杂。


(3)扭矩因数 TF

图为扭矩因数tf随theta变化 tf=-1.064*3.935.*sin(theta3-theta2)./(2.82*sin(theta3-theta4));

3.3等效驱动力矩

等效驱动力矩
图为等效驱动力矩Med随n的变化 Med=151.3508.*Md;
图为Theta2随theta变化曲线 theta=0:0.005:2*pi theta2=2.219*pi-theta
图为Theta3随theta变化曲线 beta=asin((1.064./L).*sin(2.219*pi-theta)); theta3=acos((1.2043+L.^2)./(6.052*L))beta;

图为Theta4随theta变化曲线 theta4=acos((1.2043-L.^2)./(6.052*L))beta;

(2)下面讨论悬点位移,速度与加速度的计 算公式: A.悬点中程长度SPR:


B.悬点位移PR 以下死点为位移零点,向上为位移的正方向, 则任意时刻的悬点位移PR为:

τ=0; JB1=2.0kg.m2; JB2=15.0kg.m2; JR1=3.0 kg.m2; JR2=8.0 kg.m2; JR3=15.0 kg.m2; iB=5.0; iR1=5.5; i R2=5.45; mQ=500kg;







另外以上死点为位移零点,向下为位移的正方则 悬点位移 为 U * t
C.悬点速度 VA 与加速度 a A 为: 悬点向上运动为位移的正方向,则 V A与 a A 为:

图为悬点pr随theta变化 x=acos((L.^2-1.2043)./(5.64*L)); fi=x+beta; pr=3.935.*(0.372*pi-fi);

特s, , ,
带入公式①得如下结果:

其中以下死点为位移零点,向上为位移正方 向,任意时间悬点的位移 为:
已知如下参量:


带入③得

图为悬点载荷F随theta的分段变化 F=(180000*pr+30000).*(theta>=0&theta<=0.1378*pi) +(66000).*(theta<=0.9631*pi&theta>=0.1378*pi)+(18 0000*pr489025.17).*(theta>=0.9631*pi&theta<=1.2136*pi)+(3 0000).*(theta>=1.2136*pi&theta<=2*pi);
相关文档
最新文档
