电气题库 画图
电气绘图试题及答案
电气绘图试题及答案一、选择题（每题2分，共20分）1. 电气绘图中，表示电流方向的箭头是：A. 指向电流的来源B. 指向电流的去向C. 无方向性D. 根据电流大小确定2. 电气原理图中，通常使用哪种符号表示电阻？A. RB. LC. CD. D3. 在电气接线图中，导线连接点通常使用什么符号表示？A. 圆圈B. 矩形C. 三角形D. 菱形4. 电气控制图中，表示常开触点的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠5. 电气图纸中，表示电压的单位通常是：A. VB. AC. ΩD. HZ6. 在电气图纸中，表示电流的单位是：A. VB. AC. ΩD. HZ7. 电气工程中，三相交流电的相序通常是：A. A-B-CB. B-C-AC. C-A-BD. 任意顺序8. 电气图纸中，表示接地的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠9. 电气原理图中，表示二极管的符号是：A. 一个三角形B. 一个矩形C. 一个箭头D. 一个圆内有一个点10. 电气图纸中，表示开关的符号通常是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个矩形答案：1. B2. A3. A4. B5. A6. B7. A8. B9. C10. D二、填空题（每空2分，共20分）1. 电气原理图中，通常用________表示电源。
2. 在电气接线图中，导线的长度和颜色通常用________和________来表示。
3. 电气控制图中，表示常闭触点的符号是一个圆内________。
4. 电气图纸中，表示电流的符号通常是________。
5. 电气工程中，三相交流电的电压通常用________表示。
6. 电气图纸中，表示电阻的符号通常是________。
7. 电气图纸中，表示电容的符号是________。
8. 电气图纸中，表示电感的符号是________。
电力负荷控制员-高级工-绘图题

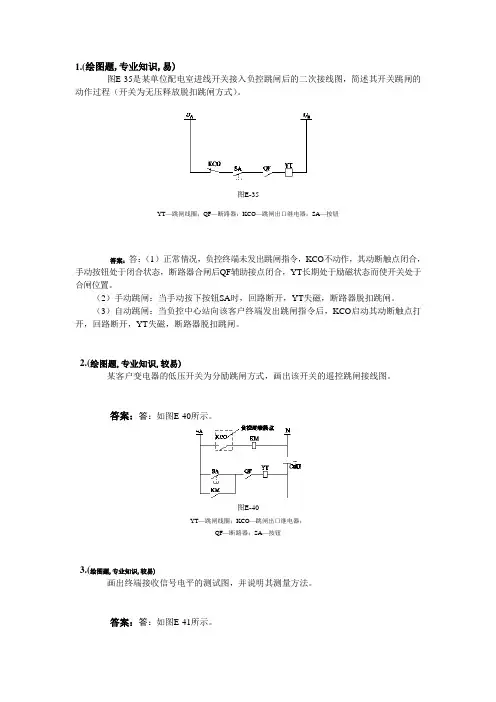

1.(绘图题,专业知识,易)图E-35是某单位配电室进线开关接入负控跳闸后的二次接线图，简述其开关跳闸的动作过程（开关为无压释放脱扣跳闸方式）。
图E-35YT—跳闸线圈；QF—断路器；KCO—跳闸出口继电器；SA—按钮答案：答：（1）正常情况，负控终端未发出跳闸指令，KCO不动作，其动断触点闭合，手动按钮处于闭合状态，断路器合闸后QF辅助接点闭合，YT长期处于励磁状态而使开关处于合闸位置。
（2）手动跳闸：当手动按下按钮SA时，回路断开，YT失磁，断路器脱扣跳闸。
（3）自动跳闸：当负控中心站向该客户终端发出跳闸指令后，KCO启动其动断触点打开，回路断开，YT失磁，断路器脱扣跳闸。
2.(绘图题,专业知识,较易)某客户变电器的低压开关为分励跳闸方式，画出该开关的遥控跳闸接线图。
答案：答：如图E-40所示。
图E-40YT—跳闸线圈；KCO—跳闸出口继电器；QF—断路器；SA—按钮3.(绘图题,专业知识,较易)画出终端接收信号电平的测试图，并说明其测量方法。
答案：答：如图E-41所示。
图E-41测量方法：（1）关闭终端电源；（2）将终端的天线电缆按图E-41方式连接至场强仪；（3）将场强仪"dBμV/dBμV/m"开关切至dBμV位，打开主站发射机发射一单音信号，此时场强仪指示表所指示的值即为该终端接收信号电平。
4.(绘图题,专业知识,较难)画出共射极放大电路图。
答案：答：如图E-50所示。
图E-505.(绘图题,专业知识,中等)画出测量三极管穿透电流的电路图。
答案：答：如图E-46所示。
图E-466.(绘图题,专业知识,易)计算机由运算器、控制器、存储器、输入设备、输出设备五大部分组成。
请用连线连接，组成基本结构原理图。
答案：答：如图E-51所示。
图E-517.(绘图题,专业知识,易)画出微机硬件结构示意图。
答案：答：如图E-52所示。
图E-528.(绘图题,专业知识,较易)简述图E-53的动作过程。
《电气试验_绘图题》
La5E1001写出下列设备的文字符号：电阻器、电容器、电抗器、发电机、电动机、线圈、变压器、电流互感器、电压互感器。
答：R、C、L、G、M、L、T、TA、TV。
La5E1002 写出下列设备的文字符号：电流表、电压表、断路器、隔离开关、避雷器、母线、滤波器。
答：PA、PV、QF、QS、F、W、EF。
La5E2003 画出下列电气设备的图形符号：双绕组变压器、自耦变压器、电抗器。
答：如图E-1所示。
La5E2004 画出三相绕组变压器图形符号。
答：如图E-2所示。
La5E2005 画出星形—三角形联结的具有有载分接开关的三相变压器图形符号。
答：如图E-3所示。
La5E1006 画出接地消弧线圈图形符号。
答：如图E-4所示。
La4E2007 画出具有一个铁芯和一个二次绕组的电流互感器的图形符号。
答：如图E-5所示。
La4E1008 画出下列电气设备、仪表的图形称号：隔离开关、断路器、避雷器、电流表、电压表。
答：如图E-6所示。
La4E1009 识别图E-7是什么测量仪器的原理接线图。
答；兆欧表的原理接线。
La4E1010 识别图E-8是什么测量仪器的原理接线图。
答：单臂电桥的原理接线。
La4E1011 图E-9的接线是测量什么物理量？答：经电流互感器测量电流。
La4E3012 图E-10为球隙测量交流高电压接线，写出其中各元件的名称。
答：T T—试验变压器；TR—调压器；J—铜球；R1、R2—保护电阻；Cx—被试品。
La3E1013 图E-11测量什么物理量？并写出主要元件名称。
答：测量单相交流有功功率的接线；T A—电流互感器；TV—电压互感器；PW—功率表。
La3E1014 图E-12是做什么试验用的？并写出各元件名称。
答：该电路是做直流泄漏试验用的原理接线图。
图E-12中：T R—自耦调压器；TT—试验变压器；V—二极管；R—保护电阻；C —稳压电容；PA—微安表；Cx—被试品。
La3E2015 图E-13是什么接线图？答：是用两台全绝缘电压互感器测量三相电压接线图。
电气CAD试题试题题库
概述认证考试习题(l)CAD的英文全称是 DA·Computer Aided DrawingB·Computer Aided PlanC·Computer Aided GraphicsD·Computer Aided DeSign(3)在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?BA·菜单栏B·工具栏C·命令窗口D·状态栏(4)文本窗口与图形编辑窗口的快速切换的功能键是 BA·F1B·F2C·F3D·F4(5)工具选项板的快捷键为 CA·Ctrl+1B·Ctrl +2C·Ctrl +3D·Ctrl +4(6)AutoCAD临时保存文件的默认扩展名为 DA·*.savB·*.bakC·*.dwlD·*.ac$(7)在多文档界面中对打开的图形之间进行切换的快捷键是 BA·Ctrl+AltB·Ctrl+F6C·Alt+TabD·Alt+F6(8)以下哪些工具按钮都在“绘图”工具栏中?AA·直线、图案填充、表格、矩形B·直线、图案填充、偏移、多行文字C·创建块、点、移动、样条曲线D·直线、点、复制、多行文字(9)在命令的执行过程中，需要"帮助"时可以怎样实现?DA·按功能键Fl2B·按功能键FlOC·按功能键F2D·按功能键Fl(10)下列命名对象中，哪一个不可以在局部打开的图形中使用?BA·图层B·打印样式C·布局D·标注样式(11)对“清除屏幕”操作进行切换的快捷键是 AA·Ctrl+0 B·Ctrl+1C·Ctrl+2 D·Ctrl+3(12)AutoCAD软件的基本图形格式为 AA·*.dwg B·*.dxfC·*.dws D·*.dwt(13)缺省情况下AutoCAD2007中保存图形文件的格式是 CA·AutoCAD 2006B·AutoCAD 2005C·AutoCAD 2004D·AutoCAD 2002(14)下列选项中与快速保存命令QSave功能相同的是DA·命令行输入“save”B·下拉菜单“文件/另存为(A)…”C·命令行输入“saveas”D·在“标准”工具栏中选择“保存”按钮(15)关于使用“工作空间”，下列哪一种说法不正确?AA·用户不可以删除默认的“工作空间”B·用户可以创建新的“工作空间”C·用户可以更改自已创建的“工作空间”D·用户可以更改默认的“工作空间”(16)菜单项后面有省略号“…”，意味着 DA·以命令行的形式执行菜单项对应的命令B·将有下一级菜单项C·菜单项不可用D·点击菜单项将出现对话框(17)从下列哪个下拉菜单可以打开“文字样式”对话框?CA·“文件”下拉菜单 B·“视图”下拉菜单C·“格式”下拉菜单 D·“工具”下拉菜单(18)要使用Autodesk Subscription必须是 AA·获得Autodesk验证通过的Subscription用户B·AutoCAD2007版本的所有用户C·AutoCAD2007版本的完全安装D·安装时，必须在“安装”选项卡中，单击“多席位单机安装”(19)刚刚画了一个半径为50的圆，接着在其他位置继续画一个半径为32的圆，最快捷的操作是 CA·点击画圆，给定圆心，键盘输入“32”B·回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C·回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D·点击画圆，给定圆心，回车、空格或鼠标右键(20)AutoCAD2007设计中心的快捷键是 CA·Ctrl+0 B·Ctrl +lC·Ctrl+2 D·Ctrl +3答案(1) D (2) A (3) B (4) B (5) C(6) D （7）B (8) A (9) D (10) B(11) A (12) A (13) C (14)D (15) A(16) D (17) C (18) A (19)C (20) C基础操作(1)在坐标(-3，5)中，5代表哪个轴的坐标?DA·X轴B·极轴C·Z轴D·Y轴(2)系统默认角度是以 B 方向定义为正方向。
电气绘图试题及答案
电气绘图试题及答案电气绘图是电气工程领域中的一项基本技能，它涉及到电路图、布线图、控制图等的绘制。
以下是一套电气绘图试题及答案，供学生练习和参考。
# 电气绘图试题一、选择题（每题2分，共10分）1. 电气图纸中，通常使用哪种符号来表示电阻？A. ΩB. RC. LD. C2. 在电气图纸中，三相交流电的相线通常用什么颜色表示？A. 红色、绿色、蓝色B. 黑色、白色、灰色C. 黄色、绿色、红色D. 紫色、橙色、黄色3. 电气图纸中的接地符号通常是什么形状？A. 圆形B. 矩形C. 三角形D. 星形4. 在电气图纸中，开关的符号通常是什么？A. 一个带有箭头的圆圈B. 一个带有箭头的矩形C. 一个带有箭头的三角形D. 一个带有箭头的星形5. 以下哪个不是电气图纸中常见的元件符号？A. 断路器B. 变压器C. 继电器D. 放大器二、简答题（每题5分，共20分）6. 简述电气图纸中电流方向的表示方法。
7. 解释电气图纸中“三相四线制”的含义。
8. 描述电气图纸中如何表示不同电压等级的线路。
三、绘图题（每题15分，共30分）9. 根据所给电路原理图，绘制相应的电气接线图。
（电路原理图略）10. 绘制一个简单的家庭电路布线图，包括照明、插座和空调。
四、综合应用题（每题20分，共40分）11. 根据题目描述，设计一个简单的电动机启动控制电路，并绘制出相应的电气控制图。
12. 给出一个工厂车间的电气系统设计要求，绘制出相应的电气系统图，并简要说明设计思路。
# 电气绘图答案一、选择题1. 答案：B（电阻通常用字母R表示）2. 答案：C（三相交流电的相线通常用黄色、绿色、红色表示）3. 答案：A（接地符号通常是一个圆形）4. 答案：B（开关的符号通常是一个带有箭头的矩形）5. 答案：D（放大器不是电气图纸中常见的元件符号）二、简答题6. 答案：电气图纸中电流方向通常用箭头表示，箭头指向电流流动的方向。
7. 答案：“三相四线制”指的是三相交流电系统中包含三条相线和一条中性线。
继电保护工技师考试绘图题
La5E2001 根据图E—I所示电路，画出电压U和电流I的相量图。
答：相量图见图E-2所示。
La5E2002 根据图E-3所示电路，画出电压和电流的相量图。
答：相量图见图E-4所示。
La5E3003 画出电容C、电感线圈L1、有磁铁的电感线圈L2的图形符号。
答：见图E-5所示。
La5E4004 画出一个π形接线电路图。
答：见图E-6所示。
Jd5E2015画出变压器中性点零序电流保护原理图。
答：见图E-17所示。
Jd5E2016画出变压器温度信号装置原理接线图。
答：变压器温度信号装置原理接线，见图E-18所示。
Jd5E3017 画出断路器辅助触点接通的事故音响启动回路。
答：见图E-19。
Jd5E3018 画出跳闸位置继电器KOF的一对常开触点控制的事故音响启动回路。
答：见图E-20。
Jd5E3019 画出事故信号熔断器熔断信号发信回路。
答：见图E-21。
Jd5E4020 画出闪光装置接线图。
答：见图E-22。
Jd5E3039画出10kV线路过电流保护展开图。
答：见图E-41所示。
Jd5E2040 试问如图E-42(a)所示接线有何问题，应如何解决?答：当在图E-42(a)中3、4点连线断线时，就会产生寄生回路，引起出口继电器KOM误动作。
解决措施是将KM与KOM线圈分别接到负电源，见图 E-42(b)所示。
Lb5E1041试画出二极管、稳压管、单向可控硅和 NPN、PNP型的三极管图形符号。
答：见图E-43所示。
Je5E3060 有两只单刀双投开关，一个装在楼上，另一个装在楼下。
请设计一个电路，使在楼上的人和在楼下的人都有关闭和接通装在楼道上的同一个白炽灯(电源是共同的)。
答：按图E-69接线即可。
开关K1和K2一个安在楼上，一个安在楼下。
1. 一条两侧均有电源的220kV线路k点A相单相接地短路，两侧电源、线路阻抗的标么值见图E-83，设正、负序电抗相等。
试绘出在k点A相接地短路时，包括两侧的复合序网图。
高级电工考试绘图题
La5E2001如图E—1所示，图右边为轴侧视图，请把左边与其对应的投影图编号填入括号中。
答：投影图编号自上而下为(3)、(2)、(1)。
La5E2002中心表示导体电流是从外向纸面内流进去的，外圆线是磁力线，请在磁力线上标明磁场的方向。
答：磁力线上标明的磁场方向为顺时针方向。
La5E2003图E—3所示，导体的电流是从纸面里流出，请判断载流导体的受力方向。
答：载流导体的受力方向为向右。
La5E2004图E—4所示，导体向右以速度v运动，请判断导体中电流的流向。
答：导体中电流的流向为由外流向纸面里。
Lb43E3005根据图E—5(a)给出的轴侧视图，在右侧对应画出全剖视图。
图E—5(a) 图E—5(b)答：全剖视图如图E—5(b)所示。
Lb43E4006给出轴侧视图，判断右侧对应的半剖视图(A、B)哪—个是正确的，哪—个是错误的，错在什么地方? 答：图E—6(a)中B是正确的，A是错的，错在应以中心线为界，不应画为实线。
图E—6(b)中A是正确的，图B是错的，漏线。
Je5E2007画出两只双控开关控制—盏灯的电路原理图。
答：电路原理图如图E—7所示。
Je5E3008画出两只双控开关和—只多控开关控制—盏灯的电路原理图。
答：电路原理图如图E—8所示。
JeSE3009荧光灯控制接线电路图。
答：荧光灯控制接线电路图如图E—9所示。
Je5E3010画出单相电能表直接接入式的接线图。
答：直接接入式接线图如E10所示。
Je5E3011画单相电能表经电流互感器接人的接线图(电压、电流共用式)。
答：电压、电流共用式接线图如图E—1l所示。
Je5E3012画单相电能表经电流互感器接人的接线图(电压、电流分开式)。
答：电压、电流分开式接线图如图E—12所示。
Je54E3013画用两块单相电能表计量380V单相电焊机消耗电量接线图。
答：计量380V单相电焊机消耗电量接线图如图E—13所示。
Je54E3014抄表工作的工作流程图。
电工画图考试题库及答案
电工画图考试题库及答案1. 电路基础知识1.1 直流电路题目：请画出一个直流电路图，包括电源、开关、电阻和电流表。
答案：（在此处插入直流电路图）1.2 交流电路题目：请画出一个交流电路图，包括交流电源、电感、电容和电压表。
答案：（在此处插入交流电路图）2. 电气设备安装与维修2.1 照明电路题目：请画出一个照明电路图，包括电源、开关、灯具和线路。
答案：（在此处插入照明电路图）2.2 电动机控制电路题目：请画出一个电动机控制电路图，包括电源、断路器、接触器、行程开关和电动机。
答案：（在此处插入电动机控制电路图）3. 电气设备运行与维护3.1 故障排除题目：以下是一个电路故障现象描述，请判断故障可能的原因，并提供修复方法。
描述：当打开电源后，灯光短暂亮起后立即熄灭。
可能原因：电路中存在短路或断路。
修复方法：检查电路连接是否松动，排除短路和断路情况。
3.2 维护保养题目：请列举三个电气设备维护保养的常见措施。
答案：- 定期清洁设备表面，避免灰尘和污垢影响设备散热；- 检查电气接线，确保插头和插座连接良好；- 定期检查电源电压，确保设备正常工作。
4. 安全知识与防范措施4.1 电击事故防范题目：请列举三个防止电击事故的常见措施。
答案：- 充分了解电气设备的安全使用规范；- 确保设备接地良好；- 不擅自拆卸、修理电气设备。
4.2 火灾防范题目：请列举三个防止火灾的常见措施。
答案：- 定期检查电线是否老化，如有老化现象及时更换；- 技术合格安装电气设备；- 严禁乱拉乱接电线，防止过载。
5. 电工专业知识5.1 电气标志题目：请解释以下电气标志含义：- 三角形符号- 雷电符号答案：- 三角形符号：表示警告标志，用于警示人们注意危险。
- 雷电符号：表示危险电源，提醒人们注意触电风险。
5.2 电缆标注题目：请解释以下电缆标注含义：- YJV 3*4- NYY 4*10+1*6答案：- YJV 3*4：表示铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，每根芯的截面积为4平方毫米，共有3根芯。
电气绘图题
答案：
如图 E-99所示。 44.画出两台发电机一变压器组四条线路，单母线一次主接线图。 答案：
如图 E-100所示。 45.画出直流电机复激方式接线图。
答案：
如图调节特性是指 n＝n1，U＝常数，cos ＝常数的条件下，励磁电流 If 随负载电流 I 而变化的关系，即 If ＝f(I)曲线，图中示出了对应于不同负载功率因数，有不同的调节特性曲线(n 为正常转速、n1为额定转速)。
如图 E-88所示。
105.画出双回线横联差动方向保护原理接线示意图。 答案： 如图 E-89所示。
106.画出交流厂用电系统绝缘监视装置原理接线图。 答案：
如图 E-90所示。
107.画出发电机横差保护原理接线图。 答案： 如图 E-91所示。
108.画出两台发电机一变压器组，四条线路用断路器分段的单母线一次主接线图。 答案：
如图 E-72所示。 40.画出三相对称电路，中性点直接接地，当发生单相(A)接地短路时相量图。 答案：
如图 E-73所示。 41.画出 Yd11连接组别变压器的电路图与相量图。 答案：
如图 E-97所示。
42.画出三段式零序电流方向保护装置原理接线图。 答案： 如图 E-98所示。
43.画出发电厂日有功负荷曲线。
35.画出三相异步电动机ㄚ/△起动原理接线图。 答案：
如图 E-68所示。
36.画出三相电源与负载采用“三相四线制”连接的电路图。 答案：
如图 E-69所示。 37.画出变压器 T 形等值电路图。 答案：
如图 E-70所示。 38.画出三相短路示意图及代表符号。 答案：
三相短路示意图如图 E-71所示，其代表符号用 k(3)表示。 39.画出三相对称电路，中性点直接接地，当发生单相(A)接地短路时的电路图。 答案：
《电气值班员_绘图题》(DOC)
La5E1001 画出一球体带有负电荷时，其周围分布的电力线。
答：如图E-1所示。
La5E2002 画出两个分别带有正电荷的球体，相互接近时的电力线。
答：如图E-2所示。
La5E3003 画出一球体带有正电荷时，其周围分布的电力线。
答：如图E-3所示。
La5E4004 画出两个分别带有负电荷的球体，相互接近时的电力线。
答：如图E-4所示。
La5E5005 画出两块分别带有正、负电荷的球体，相互接近时的电力线。
答：如图E-5所示。
La4E1006 一个载流直导体，按截面电流的方向（流进纸面），画出周围磁力方向。
答：如图E-6所示。
La4E2007 一个载流直导体，按截面电流的方向（流进纸面），画出周围磁力线方向。
答：如图E-7所示。
La4E3008 一个螺管线圈，其电流由左端流进，右端流出。
按电流方向画出螺管线圈的磁力线方向。
答：如图E-8所示。
La4E4009 画出一个条形磁铁的磁力线方向。
答：如图E-9所示。
La4E5010 画出两个条形磁铁，同性磁极（同N极）相互接近时磁力线方向。
答：如图E-10所示。
La3E1011 画出两根平行直导线，当同一方向流过电流时，导线受力的方向。
答：如图E-11所示。
La3E1012 画出两根平行直导线，当电流沿相反方向流过时，导体受力的方向。
答：如图E-12所示。
La3E3013 按图E-13（a）磁感应强度B的方向和直导体l受力F方向，画出电阻流过电流的方向。
答：如图E-13（b）所示。
La3E5014 按图E-14（a）磁感应强度B的方向和直导体内流过的电流方向，画出直导体l受到电磁力F方向。
答：如图E-14（b ）所示。
La2E1015 如图E-15（a）所示的磁铁，当按顺时针方向转动时，画出导体l中感动势的方向。
答：如图E-15（b）所示。
La2E2016 画出电阻、可变电阻、电位器的图形符号。
答：如图E-16所示。
La2E3017 画出直流电源、图形符号。
电缆绘图题(原版)
绘图题La5E1001画出视在功率S与有功功率P、无功功率Q的关系功率三角形。
答：如图E-1所示。
图E-1La5E2002画出L、C滤波电路图。
图E-2Lb5E1003如图E-3，标出三芯交联聚乙烯电缆结构的各部分名称。
E-3答：如图E-4图E-4三芯交联聚乙烯电缆1-导体；2-绝缘层；3-半导体屏蔽层；4-填料；5-铜带屏蔽；6-挤塑护套；7-铠装层；8-沥青黄麻层。
Lb5E1004 如图E-5，标出不滴流油浸纸带绝缘型电缆结构的各部分名称。
图E-5答：如图E-6图E-6不滴流油浸纸带绝缘型(统包型)电缆结构图1-线芯；2-线芯绝缘；3-填料；4-带(统包)绝缘；5-内护层；6-内衬层；7-铠装层；8-外被层(外护层) Jb5e2005画出聚氯乙烯电力电缆断面结构图，并标出结构的各部分名称。
答：如图产E-7。
图E-7 聚氯乙烯电缆1-线芯；2-聚氯乙烯绝缘；3-聚氯乙烯内护层；4-铠装层；5-填料；6-聚氯乙烯外护层Jb5E2006画出DGC型闪测仪定点探头基本结构图。
答：如图E-8。
图E-8 探头结构图1-信号线；2-外隔离；3-压电晶体；4-绝缘小棒；5-屏蔽地线；6-内隔离；7-固定螺母；8-探针；Jb5e3007如图E-9，标出10kV交联聚乙烯热缩电缆中间接头的制作尺寸。
图E-9答：如图E-10图E-10Jb5E4008如图E-11，标出35kV交联电缆预制接头结构的各部名称。
图E-11答：如图E-12。
图E-12 35kV交联电缆预制接头安装总图(三芯)1-电缆外护层；2-电缆铠装；3-电缆内护层；4-焊点；5-电缆屏蔽层；6-电缆屏蔽层；6-电缆半导层；7-热缩内护套管；8-铜编织带(连接电缆铠装用)；9-热缩外护套管；10-钢编织网；11-预制件；12-连接管；13-电缆导体；14-电缆绝缘层；15-铜编织带(连接电缆铜屏蔽用)；16-半导电带缠绕体；17-密封填料；18-铜扎线。
电气试验工绘图题(30题)
1、画出下列电气设备的图形符号：双绕组变压器、自耦变压器、电抗器。
答案：如下图所示。
2、有一交流电路，负载为R，画出用电流表、电压表测量电流、电压的示意图。
答案：如下图所示。
3、画出用一台单相全绝缘电压互感器测量电压的接线图。
答案：如下图所示。
4、画出用一台电流互感器测量单相电流的接线图。
答案：如下图所示。
5、画出用一只功率表测量直流功率的接线图（负载为R，直流电源用 E 、r 串联表示）。
答案：如下图所示。
6、画出用一只功率表测量三相四线制电路三相交流功率的接线图（图 中，三相负载相等均为 Z ）。
答案：如下图所示。
7、C 表示某一电气设备的绝缘，当有一个直流电压 U 突然加到绝缘XC 上时，在绝缘C 中会流过泄漏电流 i 。
画出等值电路图和泄漏电 流随时间变化的吸收曲线。
答案：如下图所示。
8、图E-10为球隙测量交流高电压接线，写出其中各元件的名称。
X X图E-10答案:TT-试验变压器；TR-调压器；J-铜球；R1、R2-保护电阻；CX-被试品。
9、已知T为铁芯，N1、N2为变压器的一次、二次绕组，R为负载，画出变压器的原理图，并标出电流电压方向。
答案:10、一台35kV半绝缘电压互感器，用一只电压表和一只电流表测量其空载电流，画出试验接线图。
答案:11、加上直流电压后，电介质的等值电路如图E-47，画出各支路电流变化曲线和总电流i的变化曲线。
答案:12、用一个刀闸S，两节甲电池E和一块直流毫伏表PV，做一台电压互感器的极性试验，画出接线图。
答案:13、图为直流法测量变压器绕组接线组别，根据测量结果，判断其接线组别。
答案:此变压器连接组标号为：Y,y0。
14、下图测量什么物理量?并写出主要元件名称。
答案:测量单相交流有功功率的接线；TA-电流互感器；TV-电压互感器；PW-功率表。
15、下图是做什么试验用的?并写出各元件名称。
答案:该电路是做直流泄漏试验用的原理接线图。
图E-12中， TR- 自耦调压器；TT-试验变压器；V-二极管；R-保护电阻；C-稳压电容；PA- -被试品。
电工岗位技术比武题库(变配电知识画图题)
电工岗位技术比武题库
（变配电知识画图题）
画图题
1.试画出具有短路保护的电机启、停控制图。
答:
评分标准:主电路图占20%；控制线路占80%；线路正确，但符号标示不规范扣20%。
2.试画出具有短路保护的电机点动控制图。
答:
评分标准:主电路图占20%；控制线路占80%；线路正确，但符号标示不规范扣20%。
3.已知6 kV开闭所1路进线，4路出线，站变1台，画出开闭所的主接线图。
答:
评分标准:母线及黑点占10%；隔离开关占30%；断路器占50%；变压器占10%。
4.试画出直流电的波形图。
答:
评分标准:坐标系占30%；波形图占70%。
5.试画出单母线分段带旁路母线的接线图。
答:
评分标准:每个回路5%，共占40%；单母分段占30%；旁路母线占30%。
电气工程师绘图题
绘图题/Δ-11接线的变压器三相差动保护原理接线图。
1、画出Y解:2、画出电流速断保护单相原理接线图。
解:3、绘出变压器短路试验接线图（单相）解：W24、如图是电动机启、停控制电路。
按启动按钮电动机运行，按停止按钮电动机停止运行。
请补充绘出电机控制电路。
3～MA FRKM FRKMSB 1SB 2FUQ CA B解：3～MA FRKM KMFRKMSB 1SB 2FUQ CA B5、绘出单相电度表的接线图。
6、绘出直接测量电流及电流表量程扩大的接线图。
A负载A 负载(a) 直接测量电流 (b) 电流表量程的扩大R A R oI oI A I**相线中性线入入出出7、绘出对称三相电源波形图、相量图。
8、绘出三相电源的星形连接图。
9、绘出三相电源的三角形连接图。
10、绘出用CL302多功能电测产品检定装置检验单相电能表接线图。
BAN B CABC11、绘出用CL302多功能电测产品检定装置检验交流电流表接线图。
12、补全图E-41的三视图。
答：三视图如图E-42所示。
13、补全图E-43的左视图。
14、根据两视图，画出第三视图答：15、画出电压互感器用直流法测极性接线图，并说明判断方法。
答：电压互感器极性接线如图所示。
低压侧接万用表直流毫安档，当S合上时，表针正向偏转，再断开S时，表针反偏，证明为减极性。
A与a是同极性端。
电压互感器用直流法测极性接线图16、画出电流互感器用直流法测极性接线图，并说明判断方法。
答：电流互感器极性接线图如图所示。
二次侧接万用表直流电压档，当S合上时，表针正向偏转，断开S时，表针反偏，说明是减极性。
L1与K1 是同极性端。
电流互感器用直流法测极性接线图17、根据下图所示电路，画出电压U和电流I的向量图。
18、画出一个简单的全电路电流回路图。
答：19、有两只单刀双投开关，一个装在楼上，另一个装在楼下。
请设计一个电路，使在楼上的人和楼下的人都有关闭和接通装在楼道上的同一个白炽灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
$TEXT$BEGIN$[51130]画出分裂电抗器的代表符号和接线图。
[51130]画出纯电感交流电路及相量图。
[51130]画出避雷器、电抗器、三芯五柱式电压互感器常用代表符号[51130]画出变压器原理示意图。
[51130]画出直流电机并激方式接线图。
[51130]画出电阻、电感、电容元件串联单相交流电路图及电压向量图。
(X L＞X C)[51130]画出直流电机串激方式接线图。
[51130]画出电阻、电感元件串联单相交流电路图及电压向量图。
[51130]画出两相接地短路示意图及代表符号。
[51130]画出单线圈镇流器，日光灯的接线图[51130]画出两台发电机变压器组，四条线路双母线并联运行的一次主接线图。
[51130]作出发电机-变压器扩大单元接线图。
如图所示:[51130]画出温度高动作光字牌回路接线图。
[51130]画出两台升压变压器并联运行的接线图。
[51130]画出三个电阻先并联后串联的混联接线图。
[51130]画出阻波器、结合电容器、线路常用代表符号。
[51130]画出一般继电器、差动继电品、瓦斯继电器常用图形符号。
[51130]画出电铃、蜂鸣器、电笛常用图形符号。
[51130]画出两相两继电器式的不完全星形原理接线图。
[51130]画出一个开关控制一盏白炽灯的接线图。
[51130]画出两表法测三相负载的功率P的接线圈。
[51130]试画出Yd11接线变压器的纵差保护原理图。
[51130]一只由6个单格组成的12V蓄电池，用10A的电流放电时，测得端电压为11.64V，切断负荷前后，电压立即回升到12V，求该蓄电池的内阻是多少?解：根据公式：r0=(E-U)/I蓄电池的内阻为r0=(12-11.64)/10＝0.036（Ω）[51130]电桥电路如图所示，已知R1=10kΩ，R2=1KΩ，调节R3电阻为4.8KΩ时检流计指零，电桥平衡，当E=4.5V时，试求R4的电阻值是多少?解：根据电桥平衡条件：R1/R3=R2/R4∴R4＝R2×R3/R1=1×4.8/10=0.48（Ω）[51130]有一台JO4－42－4三相异步电动机，功率5.5KW，接入电源电压380V，测得电流11.3A，转速为1440r ／min，采用三角形连接，功率因数为0.86，求在额定工况下电动机的效率及转矩各多少?解：根据公式η＝P s/Pλ×100%，P出＝5.5KW根据公式Pλ=1.732U线I线cosφ=1.732×380×11.3×0.86×10-3≈6.4(KW)额定工况下电动机的效率为：η=5.5/6.4×100%=86%根据电动机在额定工况下的额定输入转矩公式：M e＝975×P e/n e所以，电动机在额定工况下的转矩为：M c=975×5.5/1440=3.724(kg.km)=36.5(J)[51130]如图所示，已知R1＝３Ω，R2＝6Ω，R3＝4Ω，R4＝4Ω，求电路等效电阻Rab是多少?解：从图可知该电路为四个电阻并联，根据电阻并联公式：R1与R2并联得R1、2=R1R2/(R1+R2)=3×6/(3+6)=2（Ω）R3与R4并联得R3、4=R3R4/(R3+R4)=R3/2=4/2=2（Ω）电路等效电阻Rab=R1、2/2=R3、4/2=2/2=1（Ω）[51130]某电厂6台机组运行24小时，其发电量为8128447KWh ，厂用电量为628353KWh 时，最大发电功率为350000KW ，试求输出电量有多少?平均发电功率是多少?负荷率和厂用电率各是多少?解：输出电量＝发电量－厂用电量＝8128447-628353=7500094(KW/h)平均发电功率＝发电量/时间=8128447/24=3386885(W)负荷率为K ＝平均发电功率/最大发电功率×100%=338685/350000×100%=96.77%厂用电率＝厂用电量/发电量×100%=628353/8128447×100%=7.73%[51130]试求阻值为2000欧,额定功率为1/4瓦的电阻器所允许的工作电流及电压。
解:根据R I P 2=求出允许工作电流 毫安安2.11112.0)20004/(1/==⨯==R P I根据P ＝2U /R ＝求出允许工作电压 伏3.2220004/1=⨯==PR U[51130]如图所示,在三相四线制中性点直接接地的380V 系统中,有一从站在地面上直接接触C 相带电导线,这时人的电阻为1200Ω,变压器工作接地电阻为4Ω,请问通过人体的电流是多少?人站在地上直接接触C 相带导线,电压为220V,人体电阻1200Ω,变压器工作接地电阻为4Ω,得: ≈+=+=412002200R R U I r C r 0.183(A)答:此时通过人体的电流约为0.183(A)。
[51130]已知三相电动机,其电压为220V,功率因数为0.8,输入功率为3KW,试求供电动机线路上的电流?根据三相功率公式:P=()θcos 3线线I U 则()θcos 3线线U P I =当电动机三相绕组采用星形接线时,线路上的电流为: ()θcos 3线线U P I ==3000/(33⨯×220×0.8)=5.7(A) 当电动机三相绕组采用三角形连接时,线路上的电流为: ()θcos 3线线U P I ==3000/(3×220×0.8)=9.8(A)[51130]某台断路器型号为SW 3-110/1250,已知额定开断电流为16kA,求(1)额定电流?(2)额定电压?(3)额定断流容量?由型号SW 3-110／1250可知:额定电流I e =1250(A)额定电压U e =110kV额定断流容量S dn =dn e I U 33⨯110×16=3048.41(MVA)答:额定电流为1250安培,额定电压为110千伏,额定断流容量为3048.41MVA 。
[51130]对称三相电压，已知A 相瞬时值表达为U=3Sin(314t ＋30°)V 试写出其它各相电压瞬时值表达式。
解：已知V(A)=3Sin(314t ＋30°)V根据B 相电压滞后A 相电压120°，C 相电压超前A 相电压120°，则：B 相电压瞬时值表达式为V(B)=3Sin(314t ＋30°-120°)=3Sin(314t-90°)VC 相电压瞬时值表达式为V(C)=3Sin(314t ＋30°＋120°)=3Sin(314t ＋150°)V[51130]三组电灯负载接成星形，由线电压为380V电源供电，每相灯负载电阻500Ω，当A相供电线路断线时，求其他两相负载的电压，电流各为多少?解：根据A相断线后，BC两相负载串联起来，接入线电压U BC上，两相负载的电流、电压相等，即：B、C两相负载的相电压为：U B(相)＝U C（相）=U线/2=380/2=190(V)B、C两相负载的相电流为：I B(相)＝I C（相）＝U线(R相B＋R相C)=380/(500+500)=0.38(A)[51130]已知蓄电池以恒定72A的电流放电10小时，试求该组蓄电池的容量解：根据公式：Q＝Ｉf·t f蓄电池的容量为Q＝72×10=720(Ah)[51130]三组电灯负载以星形连接，由线电压380V电源供电，每相电灯负载电阻为500Ω，当A相负载被短路时，求其他两相的电压和电流各为多少?解：根据A相负载被短路后，相电压将直接加在B、C两相负载上，B、C两相负载的电压、电流相等。
B、C两相负载的相电压为：U B(相)＝UＣ(相)=U相=380/3(V)=220(V)两相电流为I B(相)=I C(相)=U相/R相＝220/500=0.44(A)[51130]已知一正弦电流i(t)＝5sin(314t-Π/3)安,求它的振幅、角频率、频率、周期和初相角?解:根据i(t)＝5sin(314t-Π/3)安I＝5(安),角频率ω＝314弧度/秒可知:振幅m∵ω＝2Πf ∴频率f＝ω/(2Π)＝314/(2×3.14)＝50赫周期T＝1/f＝1/50＝0.02秒初相角＝－Π/3弧度。
[51130]一台水泵用电动机，运行时消耗功率为2.8W ，平均每天运行6小时，求一个月(以30天计)共消耗多少电能?解：根据公式W=Pt ，该电动机一个月共消耗电能为：W=2.8×30＝504(kwh)[51130]某电厂6台机组24小时运行，其发电量为8128447KWh ，厂用电量为828353KWh 时，最大发电功率为350000KW ，试求输出电量有多少?平均发电功率是多少?负荷率和厂用电率各是多少?解：输出电量＝发电量－厂用电量＝8128447－628353＝7500094(kwh)平均发电功率＝发电量／时间＝8128447／24＝338685(w)负荷率为K ＝平均发电功率／最大发电功率×100%=338685/350000×100%=96.77% 厂用电率＝厂用电量／发电量×100%=628353/8128447×100%=7.73%[51130]有一电感线圈接于50HZ,电压为120V 的电源上,测得I ＝0.8A,P ＝20W,求线圈的电阻R 和电感L 的值。
线圈的电阻为Ω===3.318.0/20/22I P R 线圈的阻抗为Z ＝U/I ＝120/0.8＝150Ω 线圈的感抗为Ω=-=-=1473.311502222R Z X L 线圈的电感为L=XL/ω=147/314=0.466H[51130]一个R 、L 串联电路,其电阻和感抗均为10Ω,求加上100V 交流电压时,电流是多少?电流、电压的相位差是多少?电路阻抗Ω=+=+=1.14)1010()(2/1222/122X R Z电流值I ＝V/Z ＝100/14.1＝7.1A电流相位滞后于电压：︒=⨯=-45)/(11R X tg δ[51130]一台47厘米的电视机额定功率为45瓦,电源电压为220伏,若平均每天使用3小时,电价是0.2元/千瓦时,求每月(30天)应付电费多少?电视机每天消耗的电能为：千瓦时小时瓦天135.0345=⨯==Pt W电视机每天(30天)消耗的电能为：千瓦时天月05.430135.030=⨯=⨯=W W每月电费为：4.05千瓦时×0.2元/千瓦时＝0.81元[51130]一台异步电动机,在某一负载下运行的电阻R ＝29欧姆,电抗X ＝21.8欧姆,接到电压为220伏的交流电源上,求电机中的电流I ＝?,电动机消耗的有功功率P ＝?,无功功率Q ＝?解：(1)已知端电压U 要求得通过电机中的电流I,必先算出电机的阻抗欧3.368.21292222=+=+=X R Z 电机中的电流:I ＝U/Z ＝220/36.3＝6.06(安)(2)电动机消耗的有功功率:P ＝I 2R ＝6.062×29＝1050(瓦)(3)无功功率:Q ＝I 2X ＝6.062×21.8＝80(乏)[51130]一个2.4H 的电感器，在多大频率时具有1500Ω的感抗?解：感抗X L ＝ωL ＝2πfL ，所以感抗1500Ω时的频率为：f ＝X L ／（2πL ）＝1500／（2×3．14×2．4）＝99．5HZ 在99．5HZ 时具有1500Ω的感抗。
