硬连线控制器由指令部件、地址部件、时序部件、操作控制部件和中断控制部件等组成(参见“中央处理器”条目中的控制器部分)。

其中操作控制部件用来产生各种操作控制命令，它根据指令要求和指令流程，按照一定顺序发出各种控制命令。

操作控制部件的输人信号有:指令译码器的输出信号、时序信号和运算结果标志状态信号等。

设计时根据指令流程、操作时间表得到各种操作控制命令的逻辑表达式，可采用由基本逻辑电路（与门、或门、与非门等）组成的逻辑网络来实现。

也可采用可编程逻辑器件PLD来实现。

PLD的“与”阵列及“或”阵列和操作控制命令的“与一或”逻辑表达式相对应，为设计组合逻辑控制器提供了一种理想器件。

80年代出现的通用阵列逻辑电路〔GAL与PAL(参见专用逻辑集成电路)）具有与可编程逻辑器件PLD类似的结构，它不但可编程并且是可擦除的，为设计提供了更大的灵活性。

组合逻辑控制器的最大优点是速度快。

但因其线路复杂而且不规整，不便于调试、维护、修改，也不便于仿真不同的机器的指令集。

关键词：硬连线控制器；基本逻辑AbstractHard wired controller is composed of the basic logic circuits, decodes the instruction in the operation code, andproduce the corresponding sequential control signal components, also called combined logic controller. Hard wired controller by the instruction unit, address components, temporal parts, operation control part and the interrupt controlcomponents etc. (see "the controller part central processor" in entry). The operation control unit is used for generating various operation control command, it according to the instructions and instruction process, according to the order of the control commands issued. The operation of part of the control input signal: the instruction decoderoutput signals, timing signals and operation results indicating the status signal. The design according to theinstruction flow, operation schedule obtained logical expression of various operation control command, can beadopted by the basic logic circuits (and gate, or gate and NAND gate logic network composition etc.) to realize. Can also adopt the programmable logic device PLD to realize. PLD "and" and "or" array and array operation control command "and or" logical expression corresponding, providing an ideal device for the design of combinational logic controller. GAL and PAL generic array logic circuit (80 of the 1980s (see special logic integrated circuit)) withprogrammable logic device structure similar to the PLD, it is not only a programmable and erasable, provides more flexibility to design. The biggest advantage combinational logic controller is fast. But because of the circuit complex and irregular, not easy to debug, maintain, modify, also not easy for machines with different instruction set simulation.Keywords：Hard wired controller；basic logic第一章课题背景自1946年第一台电子计算机问世以来，计算机技术在元件器件、硬件系统结构、软件系统、应用等方面，均有惊人进步，现代计算机系统小到微型计算机和个人计算机，大到巨型计算机及其网络，形态、特性多种多样，已广泛用于科学计算、事务处理和过程控制，日益深入社会各个领域，对社会的进步产生深刻影响。

硬布线控制器(精)

由于采用同步工作方式，长指令和短指令对节拍时间的利用都是一样的。这对短指令来讲，在时间的利用上是浪费的，因而也降低了CPU的指令执行速度，影响到机器的速度指标。为了改变这种情况，在设计短指令流程时可以跳过某些节拍。当然在这种情况下，节拍信号发生器的电路相应就要复杂一些。节拍电位信号的产生电路与节拍脉冲产生电路十分类似，它可以在节拍脉冲信号时序器的基础上产生，运行中以循环方式工作，并与节拍脉冲保持同步。 3.微操作控制信号的产生在微程序控制器中，微操作控制信号由微指令产生，并且可以重复使用。在硬联线控制器中，某一微操作控制信号由布尔代数表达式描述的输出函数产生。设计微操作控制信号的方法和过程是，根据所有机器指令流程图，寻找出产生同一个微操作信号的所有条件，并与适当的节拍电位和节拍脉冲组合，从而写出其布尔代数表达式并进行简化，然后用门电路或可编程器件来实现。为了防止遗漏，设计时可按信号出现在指令流程图中的先后次序书写，然后进行归纳和简化。要特别注意控制信号是电位有效还是脉冲有效，如果是脉冲有效，必须加入节拍脉冲信号进行相“与”。
显然，从指令流程图出发，就可以一个不漏地确定在指令周期中各个时刻必须激活的所有操作控制信号 .例如，对引起一次主存读操作的控制信号 C3来说，当节拍电位 M1=l，取指令时被激活；而当节拍电位 M4=1，三条指令（LDA，ADD，AND）取操作数时也被激活，此时指令译码器的 LDA，ADD,AND输出均为1，因此 C3的逻辑表达式可由下式确定: C3=M1+M4(LDA+ADD+AND) 一般来说,还要考虑节拍脉冲和状态条件的约束 ,所以每一个控制信号Cn=可以由以下形式的逻辑方程来确定 : Cn= (Mi·Tk·Bj· Im) 与微程序控制相比，组合逻辑控制的速度较快.其原因是微程序控制中每条微指令都要从控存中读取一次，影响了速度，而组合逻辑控制主要取决于电路延迟 .因此，近年来在某些超高速新型计算机结构中，又选用了组合逻辑 . 2.指令执行流程在用硬联线实现的操作控制器中，通常，时序产生器除了产生节拍脉冲信号外，还应当产生节拍电位信号。因为在一个指令周期中要顺序执行一系列微操作，需要设置若干节拍电位来定时。例如前面提到的五条指令的指令周期，其指令流程可用下图来表示。

基于VHDL硬连线控制器设计研究

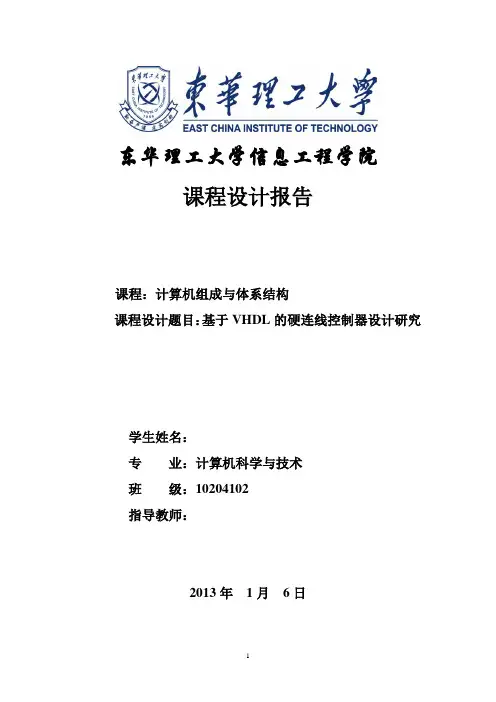

东华理工大学信息工程学院课程设计报告课程：计算机组成与体系结构课程设计题目：基于VHDL的硬连线控制器设计研究学生姓名：专业：计算机科学与技术班级：10204102指导教师：2013年1月6日目录一、摘要-------------------------------------------------------------------------3二、课程设计目的-------------------------------------------------------------4三、课程设计的内容----------------------------------------------------------4四、课程设计的分析与步骤-------------------------------------------------5五、经验和总结---------------------------------------------------------------10六、参考文献------------------------------------------------------------------11七、程序清单------------------------------------------------------------------11一、摘要控制器是指挥计算机的各个部件按照指令的功能要求协调工作的部件，是计算机的神经中枢和指挥中心，由指令寄存器IR(InstructionRegister)、程序计数器PC(ProgramCounter)和操作控制器0C(OperationController)三个部件组成，对协调整个电脑有序工作极为重要。
