黄色秸秆锅炉
过量空气系数
锅炉负荷
% 100.0
过量空气系数(炉膛出口)
1.3
过量空气系数(烟气冷却器出口)
1.32
70 1.4 1.42
50.0 1.59 1.61
40.0 1.68 1.70
一次风率
锅炉负荷
% 100.0
一次风率
% 23.0
一次风率是按照燃用设计燃料计算的。
70 30.0
50.0 35.0
40.0 38.0
8 ~ 8320
130tph黄色秸秆锅炉 除灰系统
130tph黄色秸秆锅炉 除灰系统
吹灰器使用注意事项
吹灰汽源取自汽轮机抽汽,参数为3.7MPa(g) ,400℃ 本吹灰系统通常允许任何1台吹灰器投入吹灰。 在炉膛未出现结焦时,推荐墙式吹灰器不进行吹灰。 省煤器、烟气冷却器的吹灰次数要大于一、二级过热器。
130tph黄色秸秆锅炉 空预器、烟冷器系统图
130tph黄色秸秆锅炉 空预器、烟冷器系统
阀门工作状态(100%负荷)
工作位置 名称 KKS编码 工作状态 名称
空气预热器旁路 电动调节阀 HAB15AA001 关闭 电动截止阀
烟气冷却器旁路 电动调节阀 HAB25AA001 关闭 电动截止阀
KKS编码
锅炉负荷% 0-10 10-20 20-30 30-40 40-50 50-60 60-70
流量份额
启动 1 0.95 0.9 0.8 0.7 0.6
70-80 0.5
80-90 0.45
90-100 0.4
锅炉各工况下空气预热器出口水温和排烟温度
锅炉负荷
%
100.0
70
50.0
空气预热器出口水温 °C

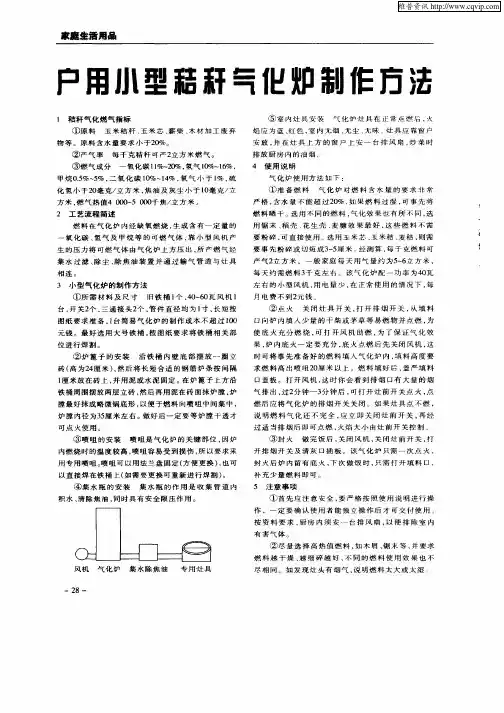

户用小型秸秆气化炉制作方法
维普资讯
户用小气 化 燃 气 指 标 ① 原 料 玉 米 秸 秆 、玉 米 芯 、薪 柴 、木 材 加 工 废 弃
物 等 。 原 料 含 水 量 要 求 小 于 20% 。 ② 产气 率 每 千克秸 秆可产2立 方米燃 气 。 ③ 燃气 成分 一氧化碳 11%~20%,氢气 10%~16%,
③ 喷 咀 的 安 装 喷 咀 是 气 化 炉 的 关 键 部 位 ,因 炉 内燃 烧 时 的 温 度 较 高 ,喷 咀 容 易 受 到 损 伤 ,所 以 要 求 采 用 专 用 喷 咀 。喷 咀 可 以用 法 兰 盘 固定 (方 便 更 换 ),也 可 以 直 接 焊 在 铁 桶 上 (如 需 要 更 换 可 重 新 进 行 焊 割 )。
④ 集 水瓶 的安装 集水 瓶 的作 用 是 收集 管 道 内 积 水 、清 除 焦 油 ,同 时 具 有 安 全 限 压 作 用 。
-- ●- __ -__ _ —
__J
_ -_- _ -。
风 机 气 化 炉 集 水 除 焦 油 专 用 灶 具
⑤ 室 内 灶 具 安 装 气 化 炉 灶 具 在 正 常 点 燃 后 ,火 焰 应 为 蓝 、红 色 ,室 内 无 烟 、无 尘 、无 味 。灶 具 应 靠 窗 户 安 放 ,并 在 灶 具 上 方 的 窗 户 上 安 一 台 排 风 扇 ,炒 菜 时 排 放 厨 房 内 的 油 烟 。 4 使 用 说 明
上下吸式生物质燃气炉技术图纸讲解
这是一款秸杆气化炉简图.优点:目前各种品牌秸杆气化炉商们宣扬的优点我的小炉都具备;二、秸杆气化炉(简图)说明炉体1;炉体高100厘米;直径40厘米;三毫米厚铁板焊成。
出气口3;出气口是1寸管短接头,焊接在水封槽7下方.捅料杆4;用8毫米x 70厘米钢筋做成T字型。
保温层5; 用保温材料做5厘米厚’30厘米高的保温层,如无保温材料,用普通泥土做也行, 我就是用普通泥土做的.进风口6;是一段13厘米长的1寸管,焊在离炉底5厘米的地方,伸进炉壁内8厘米,炉壁外留5厘米.水封槽7;在炉体上口内环做5厘米深,3厘米宽的槽,使用时里面装满水.落灰坑8;在炉底下方做一个15厘米直径,5厘米深的坑。
出灰口9;是一段5厘米粗的管子.三、制作要点:1;因炉内压力不大炉盖用水密封,这样开启方便,密封也好,(类似南方广大农村淹菜用水密封的坛子口,三木.飞马。
火距。
小康等产品也都是这样用水密封的。
)2;设捅料杆的作用,因炉内底料烧空后上部燃料不会自动落下,这时用捅料杆捅一下让上部燃料落下不至于终断制气.(很多集中供气的大型秸杆气化炉也存再燃烧驾空问题,也是用人工捅才能落料.)3;进风口6应装在离炉底10厘米以下的地方,若离炉底过高则产气不好或不产气.(也就是说炉内不能装炉篦子和留专门灰渣层).4;做一个落灰坑8,可以降低出灰口的加工工艺,不需要加工丝扣,随便扣个盖就行,使用起来方便。
5; 安装时进风口6和鼓风机之间应装一个阀门,停止工作时先关闭阀门再关闭鼓风机。
这样可以防止回火.这点很重要。
注》1:炉具不需装炉篦子;2:进风口6应装在离炉底10厘米以下的地方,若离炉底过高则产气不好或不产气,进风口是一段13厘米长的1寸铁管;3:落灰坑就是个凹下去的坑,大小要求不严,有无不引响产气;4: 不必用喷嘴,以前三木炉子早期产品有使用,现在也不用了,缺点是易堵塞,需要经长更换。
四、秸杆气化炉简图2(这是更详细秸杆气化炉简图)五、以下是上吸式小型秸秆气化炉照片外观图俯瞰图全用碎料时的燃烧效果图六、以下是某厂家生产的炉体的各主要部件,均由生铁铸造而成;上封盖水封槽储料桶底座环保气化炉结构图七、气化炉的燃料应用范围:秸杆、松树叶、玉米杆、玉米芯、高粱杆、豆杆、枯树叶、杂草、花生壳、锯沫、刨花等一切可燃植物。

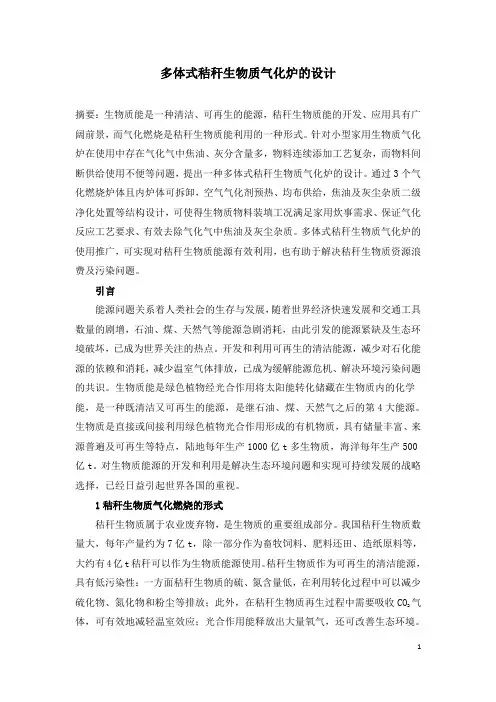

多体式秸秆生物质气化炉的设计
多体式秸秆生物质气化炉的设计摘要:生物质能是一种清洁、可再生的能源,秸秆生物质能的开发、应用具有广阔前景,而气化燃烧是秸秆生物质能利用的一种形式。
针对小型家用生物质气化炉在使用中存在气化气中焦油、灰分含量多,物料连续添加工艺复杂,而物料间断供给使用不便等问题,提出一种多体式秸秆生物质气化炉的设计。
通过3个气化燃烧炉体且内炉体可拆卸,空气气化剂预热、均布供给,焦油及灰尘杂质二级净化处置等结构设计,可使得生物质物料装填工况满足家用炊事需求、保证气化反应工艺要求、有效去除气化气中焦油及灰尘杂质。
多体式秸秆生物质气化炉的使用推广,可实现对秸秆生物质能源有效利用,也有助于解决秸秆生物质资源浪费及污染问题。
引言能源问题关系着人类社会的生存与发展,随着世界经济快速发展和交通工具数量的剧增,石油、煤、天然气等能源急剧消耗,由此引发的能源紧缺及生态环境破坏,已成为世界关注的热点。
开发和利用可再生的清洁能源,减少对石化能源的依赖和消耗,减少温室气体排放,已成为缓解能源危机、解决环境污染问题的共识。
生物质能是绿色植物经光合作用将太阳能转化储藏在生物质内的化学能,是一种既清洁又可再生的能源,是继石油、煤、天然气之后的第4大能源。
生物质是直接或间接利用绿色植物光合作用形成的有机物质,具有储量丰富、来源普遍及可再生等特点,陆地每年生产1000亿t多生物质,海洋每年生产500亿t。
对生物质能源的开发和利用是解决生态环境问题和实现可持续发展的战略选择,已经日益引起世界各国的重视。
1秸秆生物质气化燃烧的形式秸秆生物质属于农业废弃物,是生物质的重要组成部分。
我国秸秆生物质数量大,每年产量约为7亿t,除一部分作为畜牧饲料、肥料还田、造纸原料等,大约有4亿t秸秆可以作为生物质能源使用。
秸秆生物质作为可再生的清洁能源,具有低污染性:一方面秸秆生物质的硫、氮含量低,在利用转化过程中可以减少气硫化物、氮化物和粉尘等排放;此外,在秸秆生物质再生过程中需要吸收CO2体,可有效地减轻温室效应;光合作用能释放出大量氧气,还可改善生态环境。
秸秆气化炉制作图纸
秸秆气化炉制作图纸一本技术涉及的是一种将工业、农业生产中的废弃物和城市生活垃圾加工成气化燃料,用来制取可供居民烧用洁净煤气的再生能源气化炉。
已有的反火型煤气发生炉和城市垃圾气化炉,其中反火型煤气发生炉的气化原理:炉在运行时,炉内所需气化剂是从上炉口入炉内,与炉内煤料顺方向向下气化反应,制气工艺简便,操作安全卫生,但由于进人炉内的煤料是先经炉内高温氧化处理后,再被还原成煤气的炉内净化和气化同时进行,其环境效益较为理想。
其存在的缺点:反入型煤气发生炉的排渣系统由于受转动齿轮水封圈强度的限制而无法向大直径炉型方面发展,对在使用型煤(碳化煤球)时炉座水封中的沉淀物和其它固体物质容易阻塞排渲绞龙。
而城市垃圾气化炉由于排灌系统的排渣口是设置在炉中心部位,在排灰渣时会影响炉内灰渣下降的均匀性,也影响炉内产出可燃气体的质量,又由于抽吸煤气口设置在炉内周边,当用多根小管径的管口抽吸炉内煤气时,有灰渣阻塞的现象。
本技术的目的在于针对上述存在的缺陷,提供一种由炉下部中心部位设置一根转动轴来带动炉棚上面的排灰刀和炉座下部的刮灰板所组成新的排渣系统的再生能源气化炉,它可用工业和农业生产中的废弃物及城市生活垃圾制成气化燃料.来制取可供城市居民烧用洁净的城市煤气。
本技术的技术解决方案:有炉体支撑柱18;在炉顶2上设有上炉口1,炉顶2下方是上炉堂3,上炉堂3内有氧化层4,上炉堂3H侧是炉内耐火内衬5,炉内耐火内村5的外围设护体夹套6,在上炉堂3的底部设炉内灰渣圈7,在炉内灰渣圈7的下方设平面炉栅12、炉栅托撑8,炉座17连接炉座炉腔9、炉座清灰孔10,在炉下中心位置设置转动轴14,转动轴14的上端连接排灰刀13,下端连接刮灰板16,炉座17内设排灰管11,炉体夹套6的下部设抽吸炉内再生燃气管口15。
它的气化方法:(1)将工业或农业生产中的废弃物和城市生活垃圾分选;(2)除去其中不可燃的无机物;(3)将各种有机可燃物经机械加工成气化燃料;(4)气化燃料加人炉内,经1200度以上高温氧化处理后生成洁净的高温二氧化碳再被继续吸人下面的还原层中,被还原成一氧化碳(C0)和氢(H2)及甲烷(CH4)等可燃气体。
木柴气化柴火炉原理图
木柴气化柴火炉原理图木柴气化柴火炉原理图:木柴气化柴火炉原理图双层罐体:找来一大一小二个常见的奶粉罐。
大罐直径14cm、高17.5cm,小罐直径10cm、高13cm。
外罐顶部锯掉三个大方孔,留三个支撑处和顶部一圈当锅架以便放锅,下部挖一个小方孔用于鼓风机进风。
内罐底部打满孔。
两个罐之间用三条螺丝,每条螺丝上有三个螺母进行架高固定。
先说两个概念:燃烧——燃烧是一种同时伴有放热和发光效应的激烈的化学反应。
放热、发光、生成新物质(如木料燃烧后生成二氧化碳和水份并剩下碳和灰)是燃烧现象的三个特征。
干馏——干馏是在隔绝空气的条件下,对木材、煤加强热使之分解的一种加工处理方法。
干馏后,原料的成分和聚集状态都将发生变化,产物中固态、气态和液态物质都有。
对木材干馏可得木炭、木焦油、木煤气。
柴火炉的分类:基本上可以分作2类,第一类是直接燃烧木柴的柴火炉(wood stove)工作原理就是木柴在燃烧室内通过加热点燃之后自行燃烧的过程。
这种炉子结构比较简单,如下图所示(可以有不同的变形,但原理相同),点火是从燃料下方开始点火,只要加入的燃料(木柴)比较干燥,能够获得比较理想的火力输出。
缺点是,通常燃烧不充分,燃烧过程会产生烟,而且想要获得比较好的燃烧效果,只能使用一定长度,枝条状的燃料能在燃烧室内保持竖直。
这个就不细说了。
第二种是木煤气炉,或者叫木柴气化炉(woodgas stove)工作原理跟前一类炉子略有不同,这类炉子点火是从燃料上方开始点火,最上方的燃料在燃烧之后会产生一层高温的碳,这些碳对在他下方燃料进行加热,这个过程其实就是类似干馏的一个过程,下方燃料受热之后主要会分解成为新的碳以及一些气态物质,这种气态物质是木煤气,也就是我们平常所说的烟(这种表达不是特别准确),木煤气在产生之后会向上流动(热空气上升),穿过上方的高温碳层,跟空气接触,燃烧产生火焰,这个过程一直持续到最底部燃料,最后在炉膛内所剩余的都是燃烧的木炭。
