稳压管,TVS管,压敏电阻,FUSE的作用和原理
TVS管的应用原理参数及选型
TVS管的应用原理参数及选型TVS（Transient Voltage Suppressor）是一种主要用于电子设备中保护电路的二极管，它能够提供有效的瞬态过电压保护，防止电路受到过电压的损害。
TVS管的应用原理、参数及选型如下：一、应用原理：TVS管的工作原理基于Zener电压稳压器的原理。
当TVS管处于正常工作状态时，它会维持一个较低的反向电压，发生瞬态过电压时，TVS管会迅速引导大量的电流，将过电压降低到一个安全范围的电压。
同时，TVS管具有非线性I-V特性，其电阻随电压的变化而变化，能够有效消耗过电压产生的能量。
二、参数：1.最大电压（Vc）：TVS管能够承受的最大峰值电压。
选用时应确保过电压不会达到此值。
2.工作电压（Vr）：TVS管的额定电压。
当达到此电压时，TVS管开始起作用。
3.额定功率（Pd）：TVS管能够持续耗散的功率。
过大的功率会使TVS管过热，降低其寿命。
4. 顶端耐受电流（Itsm）：TVS管能够瞬时承受的峰值电流。
当过电压发生时，TVS管必须能够承受此电流。
5.电容（Cj）：TVS管的电容特性。
电容越小，TVS管对高频干扰的反应越快。
三、选型：1.根据电路的工作电压确定TVS管的额定电压（Vr）。
额定电压应略大于电路工作电压。
2.根据可能发生的过电压确定TVS管的最大电压（Vc）。
最大电压应大于最大预期过电压。
3.根据电路的功率确定TVS管的额定功率（Pd）。
额定功率应满足电路的需求。
4. 根据过电压产生的峰值电流确定TVS管的顶端耐受电流（Itsm）。
Itsm应大于或等于过电压产生的峰值电流。
5.根据电路的抗干扰能力确定TVS管的电容（Cj）。
电容越小，对干扰的反应越快。
值得注意的是，TVS管的参数选型应根据实际应用情况综合考虑。
不同应用场景下，TVS管的参数需求会有所不同，例如工频电源线路、数据线路、汽车电子等，都会有各自的特殊要求。
总之，TVS管作为一种重要的瞬态过电压保护器件，在电子设备中扮演着关键的角色。
TVS管和压敏电阻的区别

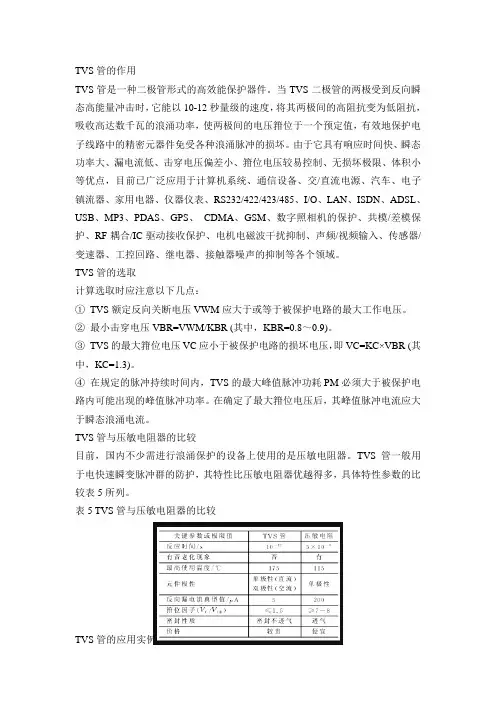

TVS管的作用TVS管是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点，目前已广泛应用于计算机系统、通信设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪声的抑制等各个领域。
TVS管的选取计算选取时应注意以下几点：①TVS额定反向关断电压VWM应大于或等于被保护电路的最大工作电压。
②最小击穿电压VBR=VWM/KBR (其中，KBR=0.8～0.9)。
③TVS的最大箝位电压VC应小于被保护电路的损坏电压，即VC=KC×VBR (其中，KC=1.3)。
④在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。
在确定了最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。
TVS管与压敏电阻器的比较目前，国内不少需进行浪涌保护的设备上使用的是压敏电阻器。
TVS管一般用于电快速瞬变脉冲群的防护，其特性比压敏电阻器优越得多，具体特性参数的比较表5所列。
表5 TVS管与压敏电阻器的比较TVS管的应用实例交流电路图4为微机电源采用TVS管作线路保护的原理图。
图4 微机电源部分原理图下面就图4中的线路保护加以说明。
①在进线的交流220 V处加双向TVS管D1，以抑制220 V交流电网中的尖峰干扰。
TVS管的原理与应用
TVS管的原理与应用TVS管（Transil Voltage Suppressor）是一种电压压制器，常用于电子设备中的保护电路。
它的主要原理是在电压过高时提供一条低阻抗的通路，将电流导向接地，以保护其他电子器件免受过高电压的损害。
本文将详细介绍TVS管的工作原理、特点和应用。
一、TVS管原理TVS管原理是基于二极管特性。
一个基本的TVS管是由正向工作的普通二极管并联一个Zener二极管构成的。
当外部电压小于Zener二极管的击穿电压时，TVS管表现出正常开路的二极管特性。
当外部电压达到击穿电压时，TVS管迅速变为导通状态，形成一个低阻抗通路，以保护其它电子元件。
TVS管可以分为非可控型和可控型两种。
非可控型TVS管是最容易理解和应用的一种。
它在电压超过设定范围时，会导通并解决电压过高的问题，但不能自动恢复，需要手动更换。
而可控型TVS管则能在离开过电压区域后自动恢复。
二、TVS管特点1.快速开路：TVS管可以在几纳秒内从高阻抗状态转变为低阻抗状态，能够快速地将过电压短路到地，不会对保护电路产生负面影响。
2.可承受大电流：TVS管能够承受高达几千安培的瞬态电流。
当受保护设备遭受瞬态过电压冲击时，TVS管能够迅速导通并吸收大量的电流，保证受保护设备不受损害。
3.无功耗：在正常工作状态下，TVS管表现为高阻抗，不对保护电路产生功耗，不会影响系统的工作效率。
4.可重复使用：TVS管在承受过电压冲击后能够自动恢复工作，而无需人工干预，可以多次使用。
5.尺寸小：TVS管结构简单紧凑，占用空间小，适应于小尺寸的电子器件中。
6.温度范围广：TVS管的工作温度范围通常为-55℃到+150℃，能够适应各种环境条件。
三、TVS管应用由于其特点和优势，TVS管在电子保护电路中得到广泛应用，包括以下几个方面：1.电源保护：TVS管可用于电源输入端的过电压保护，防止电源的瞬态或持久过压对设备产生损坏。
2.通信设备：TVS管可在通信线路中应用，防止来自雷击、静电等的过电压冲击对通信设备产生干扰或损坏。
压敏电阻和放电管串联原理
压敏电阻和放电管串联原理压敏电阻（Varistor）和放电管（Gas discharge tube）都是常见的防雷保护元件，它们可以用于电子电路中，来抵御过电压或电流的冲击，保护其他电子设备免受损坏。
虽然两者之间有一些相似之处，但其原理和工作方式不同。
压敏电阻（Varistor）是一种非线性电阻元件，由氧化锌陶瓷颗粒组成，它的电阻值与施加在其两端的电压成非线性关系。
当来自电路中的电压低于其正常工作电压时，压敏电阻处于高阻态，电流通路中的电流很小。
当电压超过压敏电阻的正常工作电压时，电阻突然变小，导致电流通过压敏电阻增大。
这种电压与电阻之间的非线性关系使得压敏电阻能够在过电压等异常情况下吸收或分散电能。
压敏电阻是一种双向保护元件，它在正向和反向电压下都能够工作。
而当正向或反向电压超过其额定电压时，压敏电阻变为低阻态，以保护其他电子元件不受损害。
压敏电阻具有快速响应、大功率处理能力和重复使用等特点。
放电管（Gas discharge tube）是一种气体放电保护元件，可用于快速地放电过电压脉冲。
它由两个电极和一个局部放电区构成，放电区是由电极之间的高电压静电放电引起的。
当电压低于放电管的正常工作电压时，放电管处于微弱的阻抗状态，电流通过放电管非常小。
当电压超过放电管的正常工作电压时，局部放电区会瞬间放电，导致放电管的阻抗急剧下降。
放电管可迅速分散电能，以防止过电压瞬间传导到其他设备上。
压敏电阻和放电管可以与其他保护元件（如熔断器和瞬态电压抑制二极管）一起使用，以提供更全面的电路保护。
当过电压超过压敏电阻的正常工作电压时，压敏电阻会优先分散电流，减小其影响。
如果压敏电阻无法完全吸收过电压，放电管可以迅速放电，进一步保护电路中的其他元件。
因此，压敏电阻和放电管串联使用，能够形成一种可靠的过电压保护机制。
在电路中，它们可以防止过电压或过电流的冲击，保护其他电子设备免受损坏。
它们的选择和配合使用，可根据应用需求和电路特点进行合理设计。
TV、稳压管、压敏电阻
【请保留版权，谢谢！】文章出自电子元件技术网。
(1)VRWM： reverse stand-off voltage 刚刚导通时候的电压,电路正常工作且TVS不导通（不工作）时的电压；
本文来自：我爱研发网() - R&D大本营
详细出处：/bbs/Archive_Thread.asp?SID=13容无效</P><P>电容累计到一定的电荷后就没作用了</P><P>键盘端口只有用TVS，有TVS与电阻阵列组成的EMI FILTER，做这个最合适了</P><P>压敏电阻钳位电压太高，只适合做模拟电路插入噪声的消除，对于数字ASIC IO口保护难当大任
在ESD保护元件的选择方面，目前常用的ESD保护元件有压敏电阻、聚合物和瞬态电压抑制器(TVS)二极管。聚合物和陶瓷压敏电阻等外保护技术提供低电容，但它们的高ESD钳位电压限制了其保护极敏感IC免受ESD损伤的能力。相比较而言，TVS元件，特别是安森美半导体的TVS元件具有极低的钳位电压，且在多重应力条件下仍能维持优异性能，是一种更为理想的ESD保护元件。
优点:
钳制电压低, 耐冲击
集成程度高
缺点:
价格昂贵
电容较大，不适用于高速传输线路
原创文章："/bbs/viewthread.php?tid=796"
【请保留版权，谢谢！】文章出自电子元件技术网。
1.
TVS管超过它的耐压值后，会瞬间导通短路，反应速度在ns级，瞬态功率抑制能力更强，最大可达到1500W；而稳压管是稳压作用的，超过它的稳压值，只要功率不超过它的耐受值，就会稳定在它的稳压值范围内。
TVS管与压敏电阻的区别
TVS管与压敏电阻的区别在ESD保护领域，目前主流的是哪几类产品？这些产品的工作原理是什么？怎么选型？各种适用于哪些具体应用？他们之间有什么区别？共同点又有哪些？下面让财冠为您一一解答：一、TVS管TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压TVS管是瞬态电压抑制器（Transient VoltageSuppressor）的简称。
它的特点是：响应速度特别快（为ps级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
TVS管有单向与双向之分（单向的型号后面的字母为“A”，双向的为“CA”），单向TV S管的特性与稳压二极管TVS管使用时，一般并联在被保护电路上。
为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。
相似，双向TVS管的特性相当于两个稳压二极管反向串联。
二、压敏电阻压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
TVS管和稳压二极管的详细知识点对比
TVS管和稳压二极管的详细知识点对比TVS（Transient Voltage Suppressor）管和稳压二极管（Zener Diode）是两种常见的电子器件，用于电路中的电压稳定和过电压保护。
尽管它们都能提供稳定的电压，但它们在工作原理、应用范围和性能方面有着一些明显的区别。
以下是对比TVS管和稳压二极管的详细知识点。
1.工作原理：-TVS管：TVS管基于击穿和截止的原理，其击穿电压较低，可以在很短的时间内提供非常高的电流，将过电压引流至地并保护其他器件。
它经常使用二极管、MOSFET或元件结合的方式来实现。
-稳压二极管：稳压二极管基于反向击穿电压有效地将过多的电压转化成一个相对恒定的反向电压，保持输入电压稳定。
它在反向击穿状态下工作，通过增加电流来维持稳定的反向电压。
2.应用范围：-TVS管：TVS管主要用于过电压保护，常见于电源电路、通信设备、汽车电子、工控设备等。
它可以抵御大范围的电压脉冲、电压尖峰和电压浪涌。
-稳压二极管：稳压二极管主要用于电压稳定，广泛应用于稳压电源、电子仪器、电路保护等领域。
它可以将输入电压维持在稳定的水平，以保护其他电路和元件。
3.特性：-TVS管：TVS管具有高响应性、快速释放电压的特点，对过电压具有很强的抑制能力。
它的耐用性和抑制能力取决于其功耗和击穿能力。
-稳压二极管：稳压二极管的主要特点是稳定性和准确性，它能够在稳定的反向电流下提供一个恒定的电压输出。
稳压二极管的稳压精度取决于它的扩散电流和器件制造工艺。
4.参数：-TVS管：TVS管的主要参数包括击穿电压、响应时间、耗散功率、电容值和最大电流。
这些参数决定了TVS管的抑制能力和耐用性。
-稳压二极管：稳压二极管的主要参数包括反向击穿电压、额定功耗、扩散电流和稳压电流。
这些参数决定了稳压二极管的稳定性和稳压范围。
5.效率和可靠性：-TVS管：TVS管的响应时间很快，可以在微秒级别内进行反应，提供有效的过电压保护。
稳压管,TVS管,压敏电阻,FUSE的作用和原理.
稳压管、TVS管、压敏电阻、FUSE稳压管:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用瞬态电压抑制二极管（TVS管）瞬态电压抑制二极管（TVS管）常称为防雷管，是一种安全保护器件。
这种器件在电路系统中起到分流、箝位作用，可以有效降低由于雷电、电路中开关通断时产生的高压脉冲，避免雷电、高压脉冲损坏其它器件。
其工作原理是交流到直流震荡产生直流波，用TVS去掉尖峰，直接并接在次级被保护的设备之前。
TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。
TVS管的原理与应用
TVS管的原理与应用TVS管（Transient Voltage Suppressor Diode）是一种用于保护电子线路或设备免受电压峰值或突波的瞬态压力损坏的电子元件。
TVS管的原理是通过将不间断的电压转为较低的电压来吸收过剩能量，从而保护线路或设备。
本文将详细介绍TVS管的原理、结构和应用。
一、TVS管的原理二、TVS管的结构TVS管的结构类似于普通的二极管。
它由两个不同掺杂型号的半导体材料组成的PN结构，也称为TVS管结。
在普通二极管中，PN结的击穿电压很高，所以无法起到保护作用。
而在TVS管中，通过特殊的掺杂材料选择和结构设计，使得TVS管具有较低的击穿电压，能够在电路中很好地保护其他元器件。
三、TVS管的应用1.电子设备保护：TVS管广泛应用于各种电子设备中，如电脑、手机、电视机、数码相机等。
在这些设备中，TVS管常常用来抵抗电源线上的过电压，以保护设备免受电压冲击损坏。
2.网络通信设备保护：在光缆、电信、网络通信等设备中，由于突发的电信号峰值可能对设备造成损害，TVS管经常被用作保护元件。
特别是在雷电活跃的地区，TVS管的应用非常重要。
3.电源系统保护：TVS管在电源系统中被广泛应用，用于保护电源线路免受电压的尖峰和浪涌影响。
尤其是在不稳定的电网环境下，TVS管起着至关重要的保护作用。
4.汽车电子设备保护：TVS管也被广泛应用于汽车电子设备中。
在汽车中，TVS管用来保护电源系统、灯光系统和其他电子设备免受电源噪声、突发的电压峰值和电磁干扰的影响。
5.工控设备和仪器仪表保护：由于工控设备和仪器仪表常常处于恶劣的工作环境中，电压波动的风险更高。
TVS管通常被用来保护这些设备免受电压浪涌和电磁干扰的影响。
四、TVS管的特点1.快速动作：TVS管响应速度快，可以在几纳秒内击穿。
2.高能量吸收：TVS管能够吸收较高的能量，可以在短时间内吸收过载能量。
3.低电压噪声：TVS管在正常工作条件下电压噪声较低，对其他电子元件的影响较小。
稳压二极管和TVS管和快恢复二极管介绍
稳压二极管和TVS管和快恢复二极管介绍稳压二极管（Zener Diode）是一种特殊的二极管，也被称为逆向击穿二极管。
它的特点在于，当正向电压在一定范围内时，它表现为普通的二极管，具有导电性；而当逆向电压超过一定值时，它将开始导通，起到稳定电压的作用。
稳压二极管是一种常见的电压稳定元件，主要用于限制电路中的电压，以防止电路失去稳定性。
稳压二极管的典型应用是作为电路中的电压参考源，以保持电路的稳定性。
例如，当使用稳压二极管来稳定电源电压时，它会在电路中提供一个恒定的电压值，以防止电压波动带来的损害。
稳压二极管还可以用于电子设备中的过压保护电路和温度补偿电路等。
TVS管（Transient Voltage Suppression Diode）也是一种特殊的二极管，主要用于保护电路免受瞬态电压冲击。
它的特点在于，当电路中出现过电压情况时，TVS管会迅速导通，将过电压放电到地，以保护电路中的其他元件不受损害。
TVS管可以在非常短的时间内响应过电压，并能够吸收大量的能量。
当电压恢复到正常范围时，TVS管会自动恢复正常工作状态。
由于其高响应速度和高能量吸收能力，TVS管被广泛应用于各种电路中，包括电源保护、通信设备、计算机等。
TVS管通常由硅制成，其运行电压范围从几伏到几千伏不等。
根据需要，可以选择不同的TVS管来匹配电路需求。
在设计电路时，根据电路中出现的可能的瞬态电压，并根据电路的需求选择合适的TVS管。
快恢复二极管（Fast Recovery Diode）是一种专用二极管，用于高速开关电路和电源电路等需要快速恢复的应用中。
它的特点在于，它具有非常快的恢复时间，可以迅速从导通状态恢复到截止状态，以适应高频和高速开关的要求。
快恢复二极管的结构和普通二极管类似，但其材料和工艺有所不同，以实现较快的恢复时间。
快恢复二极管通常由硅制成，其恢复时间短至几纳秒级别。
此外，快恢复二极管还具有低反向电流、低反向电容等特点，可以提高电路的效率和性能。
压敏电阻的工作原理及作用与优势
压敏电阻的工作原理及作用与优势压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
“压敏电阻“是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。
英文名称叫“Voltage Dependent Resistor”简写为“VDR”，或者叫做“Varistor”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的“氧化锌”（ZnO）压敏电阻器，它的主体材料有二价元素锌（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器称为“突波吸收器”，有时也称为“电冲击（浪涌）抑制器（吸收器）”。
一：压敏电阻的作用与优势压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，它的阻值变小，这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
例如：我们家用的彩电的电源电路中就使用了氧化锌压敏电阻，这里使用的压敏电阻压敏电压为470V，当瞬态的浪涌电压最大值（非有效值）超过470V时，压敏电阻就是体现他的钳位特性，把过高的电压拉低，让后级电路工作在一个安全的范围内。
同时，压敏电阻还有一个很重要的作用。
压敏电阻主要用于电路中的瞬态过电压保护，但由于其类似于半导体稳压管的伏安特性，使得它还具有多种的电路元件功能。
比如：压敏电阻是一种直流高压小电流稳压元件，稳定电压可达数千伏以上，是硅稳压管无法达到的;压敏电阻可用作电压波动检测元件;可用作直流电平移位元件;可用作荧光启动元件;可用作均压元件等等。
TVS管的工作原理
TVS管的工作原理TVS管全称为"Transil Voltage Suppressor"，是一种瞬态电压抑制器。
它主要是用来保护电子设备免受过电压的影响。
在正常操作电压范围内，TVS管呈高阻状态；而当出现过电压时，它会表现出低阻状态，吸收电能并将电压稳定在安全范围内。
当外部电路施加较低电压时，TVS管的PN结处于正向偏置状态。
此时，由于载流子注入区的电荷输运引起的电流效应很小，TVS管保持在高阻状态。
当外部电路施加较高电压时，TVS管处于反向偏置状态。
在这种情况下，由于高电压的导电能力使载流子注入区的电荷增加，使电流效应增加，因而形成一个导电通道。
这时，TVS管的阻抗迅速降低，过电压得到抑制。
一旦电压恢复到正常范围内，TVS管会再次进入高阻状态。
TVS管的工作原理可以通过结构的形状来解释。
正向电压施加在PN 结上时，结中的电荷载流子被注入注入区域，从而产生反向漏电流，使TVS管进入导通状态。
由于PN结的导电能力较差，所以当TVS管处于导通状态时，电流较小。
而当反向电流大于TVS管的特定阈值时，TVS管的电阻减小，电流急剧增加，起到抑制过电压的作用。
当电压降至正常范围时，TVS管恢复正常，再次进入高阻状态。
TVS管的工作原理还可以通过电流-电压（I-V）特性来解释。
起初，在正向偏置时，TVS管的I-V特性与标准二极管相似。
当反向偏置的电流较小时，TVS管处于高阻状态。
而当电流达到一些特定阈值时，电阻急剧下降，电流增加，形成一个导电通道，使得管子间电势差较小。
这种电流依赖于高效的注入载流子而变得更加稳定，确保过电压被抑制并保护其他电子设备。
总之，TVS管通过其结构的PN结和载流子注入区，以及其具有的特殊的电流-电压特性，能够在出现过电压时提供低阻状态，起到抑制和保护的作用。
在电子设备中，TVS管是一种重要的保护元件，能够保护电路免受过电压的损害，确保正常运行。
(完整版)瞬态抑制与稳压二极管的区别
TVS管超过它的耐压值后，会瞬间导通短路，反应速度在ns级，而稳压管是稳压作用的，超过它的稳压值，只要功率不超过它的耐受值，就会稳定在它的稳压值范围内。
TVS是瞬态抑制二极管，主要是用来抑制瞬时电压尖峰，减少尖峰电压对元器件的损耗。
稳压二极管主要是稳压的作用。
双向击穿二极管也称瞬态电压抑制二极管（TVS），是一种具有双向稳压特性和双向负阻特性的过压保护器件，类似于压敏电阻器。
它应用于各种交流及直流电源电路中，用来抑制瞬间过电压。
当被保护电路瞬间出现浪涌脉冲电压时，双向击穿二极管能迅速齐纳击穿，由高阻状态变为低阻状态，对浪涌电压进行分流和箝位，从而保护电路中各元件不被瞬间浪涌脉冲电压损坏。
稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V简言之，瞬态电压抑制二极管（TVS）不会被击穿，它能够在电压极高时降低电阻，从而使电流分流或控制其流向，从而保护电路元件在瞬间电压过高的情况下不被烧毁稳压管能被击穿，但击穿后其两端的电压保持不变，从而使电路稳定，电压稳定，不至于发生开路短路，从而保护电路元件。
瞬态抑制二极管的反应速度快，用与消除干扰的脉冲尖峰；压敏电阻，其最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
气体放电管压敏电阻tvs的区别
气体放电管（Gas Discharge Tube，简称GDT）和压敏电阻（Varistor，简称TVS）都是常见的电压保护元件，在电子设备中起着重要的作用。
它们之间有很多区别，本文将针对这些区别进行详细的介绍。
1. 工作原理气体放电管是一种利用气体放电来保护电子设备的元件。
当电压超过气体放电管的工作电压时，气体放电管会突然导通，将电压引到接地，从而保护设备免受过压的损害。
压敏电阻是一种非线性电阻，在正常工作时呈高阻状态，当电压超过其额定电压时，压敏电阻会立即变为低阻状态，吸收过压电流，起到保护电路的作用。
2. 灵敏度气体放电管的工作电压通常在数百伏至数千伏之间，具有较高的耐压能力。
它对快速、高能量的过压脉冲有很好的响应能力。
压敏电阻的工作电压较低，一般在几伏至几百伏之间，对于低能量的过压脉冲有较好的响应能力。
3. 响应速度气体放电管的响应速度非常快，当发生过压时，气体放电管会立即导通，引导电压到地，起到保护作用。
压敏电阻的响应速度较快，但相对于气体放电管来说较慢，需要一定的时间来达到低阻状态。
4. 适用范围气体放电管广泛应用于需要快速响应高能过压的场合，如通信设备、电源系统等。
压敏电阻常用于对低能量过压的保护，如电子电路中的防雷保护、过压保护等。
5. 结构和尺寸气体放电管通常较大，由于其内部需要包含气体放电管和电极之间的间隙，使得其体积较大。
压敏电阻体积较小，可根据需要设计成不同尺寸和形状，适用于各种紧凑空间的设计。
气体放电管和压敏电阻在工作原理、灵敏度、响应速度、适用范围以及结构和尺寸等方面存在很大的差异。
在实际应用中，需要根据具体的场合和需求来选择合适的电压保护元件，以保障电子设备的安全和稳定运行。
电子设备在使用过程中，常常会受到各种不同类型的电压干扰，因此需要采用一些电压保护元件来保护设备免受损害。
气体放电管（GDT）和压敏电阻（TVS）作为常见的电压保护元件，在实际应用中有着不同的特点和优势。
稳压二极管和tvs管
稳压二极管和tvs管
稳压二极管和TVS管都是电子元件，用于电路的稳压和保护。
虽然二
者都可以起到稳压的作用，但是它们的原理和适用范围不同。
稳压二极管是一种PN结稳压器件，它利用PN结的反向击穿电压特性，将多余的电压转化为热能消耗掉，保持输出电压恒定。
稳压二极管具
有响应速度快、可靠性高、价格便宜等优点，适用于低压、小功率的
稳压场合。
常见的稳压二极管有Zener二极管、Avalanche二极管等。
TVS管全称为“Transcient Voltage Suppressor”，即暂态电压抑制器。
它是一种特种的二极管，具有高响应速度、低在态电阻、可靠性
高等优点。
TVS管可以在电路中起到电压保护的作用，当电路中出现
瞬态高压时，它可以迅速击穿，将多余的电能吸收并热量化，从而保
护其他电子元件的正常工作。
TVS管适用于高压、大功率的保护场合。
常见的TVS管有双向TVS管、单向TVS管等。
总的来说，稳压二极管和TVS管在电子电路中的作用是不同的，各有
侧重。
在实际应用中，需要根据电路的需求和实际情况，选择合适的
元件进行搭配和使用。
深度解析TVS管的原理和参数
深度解析TVS管的原理和参数TVS管（Transient Voltage Suppressor）是一种用于保护电子设备免受过压损坏的半导体器件。
在电子设备中，由于突发的电压过高，如雷击、工业电源的突变等，会对电子设备造成损害。
TVS管通过提供一个可控制的电压降，来吸收超过设定电压的能量，从而保护电子设备。
本文将深入解析TVS管的原理和参数。
一、TVS管的工作原理TVS管是基于PN结的双向开关，由PN结管和控制电路组成。
当TVS 管两端的电压低于正向击穿电压时，PN结处于正向偏置状态，处于高电阻状态。
当电压超过TVS管的正向击穿电压，PN结进入击穿状态，TVS管会形成一个低电阻通路。
这导致过压的电流通过TVS管，将过压电压消耗掉，从而保护后面的电路和设备。
TVS管的击穿电压分为正向击穿电压和反向击穿电压。
正向击穿电压是指电压在正向施加时，导致PN结击穿的最低电压。
反向击穿电压是指电压在反向施加时，导致PN结击穿的最低电压。
二、TVS管的参数1. 额定功率（Rated Power）：指TVS管在设计寿命内所能承受的最大功率。
通常以瓦特（W）来表示。
2. 额定击穿电压（Rated Breakdown Voltage）：指TVS管的正向或反向击穿电压。
正向击穿电压通常在几伏到几百伏之间，而反向击穿电压通常在几百伏到几千伏之间。
击穿电压决定了TVS管的保护范围。
3. 激活电压（Clamping Voltage）：指TVS管在击穿后形成的低电阻通路时的电压。
激活电压是过压电压与击穿电压之差，也称为保护电压。
激活电压越低，TVS管的保护能力越好。
4. TVS管的响应时间（Response Time）：指从过压发生到TVS管进入低电阻通路的时间。
响应时间越短，TVS管的反应速度越快，能更好地保护电子设备。
5. 额定工作电流（Rated Working Current）：指TVS管能够长时间承受的最大工作电流。
工作电流过大会造成TVS管过热和损坏。
TVS管和稳压二极管的详细知识点对比
TVS管和稳压二极管的详细知识点对比TVS管（Transient Voltage Suppressor Diode）和稳压二极管（Zener Diode）是常见的电子元器件，用于电压稳定和过电压保护的应用。
虽然它们的功能类似，但在结构、工作原理和性能方面存在一定差异。
下面将详细介绍TVS管和稳压二极管的区别与特点。
1.结构：-TVS管：TVS管是一种双向可控硅(SCR)结构的二极管，由PN结组成。
结构上相对复杂，包括多个P-N结和接触电极。
-稳压二极管：稳压二极管是一种带有结反向偏压的标准二极管结构，由PN结组成。
结构相对简单，包含一个P-N结。
2.工作原理：-TVS管：当快速的瞬态高电压（过电压）到达时，TVS管会迅速启动并形成一个低阻抗路径，将超过额定电压的能量转移到其它地方，以保护被保护电路。
在正常工作时，TVS管处于断开状态，电流不会通过。
- 稳压二极管：稳压二极管通过反向击穿机制工作。
当电压超过稳定电压（即它的Zener电压）时，二极管会被击穿，形成反向电流通路，使电压保持在一个相对稳定的值。
在正常工作时，稳压二极管处于正向偏置状态，反向电流非常小。
3.主要特点：-TVS管：-双向保护：TVS管是一种双向保护器件，可以同时保护正向和反向的电压超过额定值的情况。
-高能量转移能力：由于其结构上的复杂性和硅控整流（SCR）元件的特性，TVS管在短时间内可以吸收大量的能量。
-响应速度快：TVS管具有很快的响应速度，能够在纳秒级别的时间内启动和响应过电压。
-电流承受能力高：TVS管具有较高的电流承受能力，可以承受大电流的冲击和过电流。
-稳压二极管：-单向保护：稳压二极管只能保护一个方向的电压超过额定值的情况，通常用于单向保护电路。
-稳定电压范围窄：稳压二极管的稳定电压范围较窄，通常在几伏至几百伏之间，无法应对过大的电压超过额定值的应用。
-功率损耗较小：稳压二极管的反向电流较小，因此功率损耗也较小。
tvs管的工作原理
tvs管的工作原理
TVS管（Transient Voltage Suppressor），中文又称瞬态电压抑制器，是一种电子器件，它的作用是保护电路免受瞬态电压的损害。
由于电路中的电压和电流的变化都可能导致电路的破坏，因此，TVS管的使用可以大大增加电路的可靠性和稳定性。
TVS管的工作原理是在电路中建立一个“阻断层”，当瞬态电压出现时，电流会流过这个“阻断层”，而不是流过电路中的其他元件，从而有效地保护设备免受瞬态电压的损害。
TVS管的“阻断层”由一种名为多晶硅的半导体材料制成，它具有良好的绝缘性能，可以阻止电路中的电流流动。
在无瞬态电压存在时，电流将不能流过“阻断层”，从而保护电路免受损害。
当电路中出现瞬态电压时，多晶硅半导体材料的导电性能会发生变化，导致电流在“阻断层”处增加，TVS管的电容和电阻会被越过，进而将过载电流从电路中排除。
随后，“阻断层”会恢复原状，将电路中的电流恢复到正常状态，从而保护电路免受瞬态电压的损害。
TVS管在电子设备中有着广泛的应用，它不仅可以保护电路免受瞬态电压的损害，还可以有效地抑制电路中的噪声，从而提高电路的可靠性和稳定性。
此外，TVS管还可以用于过电压保护，以防止电压过高而导致电路的破坏。
总的来说，TVS管的工作原理是在电路中建立一个“阻断层”，当瞬态电压出现时，电流会流过这个“阻断层”，而不是流过电路中的其他元件，从而有效地保护设备免受瞬态电压的损害。
此外，它还可以抑制电路中的噪声，从而提高电路的可靠性和稳定性，还可以用于过电压保护，以防止电压过高而导致电路的破坏。
TVS管原理和电容作用
TVS管原理和电容作用TVS（Transient Voltage Suppressor）管是一种能够保护电子设备免受电压浪涌和闪击的半导体器件。
电容则是一种用来存储和释放电荷的器件。
在电子设备中，TVS管和电容被广泛应用于保护和调节电路中的电压。
TVS管的原理是基于反向击穿效应。
TVS管的结构是由PN结和金属连接构成的，当电压在正向施加时，器件处于截止状态，电流无法流过。
但当电压超过一定阈值，即击穿电压时，PN结会发生反向击穿，电流瞬间变大，将过电压导向接地，从而保护其他部件免受损坏。
TVS管的主要原理是通过电压的快速响应来吸收、放大和限制过电压的幅度和持续时间。
当设备发生过电压或闪击时，TVS管会迅速导通，将过电压或闪击的能量引到接地，然后自动恢复到截止状态。
TVS管具有以下特点和作用：1.快速响应：TVS管的响应时间很快，一般在纳秒级别。
这意味着它可以快速导通，吸收过电压或闪击的能量，有效保护电路和设备不受损坏。
2.低漏电流：电压在正常范围内时，TVS管阻抗很高，漏电流非常小，不会对正常电路造成负载。
3.高能耗容量：TVS管能够吸收和耗散大量的电能，并且可以多次保护设备免受过电压或闪击的损坏。
4.方向性保护：TVS管是双向保护的器件，可以保护正向和反向的电压过大情况，同时也可以保护对地的过电压情况。
5.稳定性和可靠性：TVS管具有良好的稳定性和可靠性，在长时间使用和重复使用的情况下，性能基本不会发生变化。
电容作为电子器件的一种重要组成部分，其主要作用有以下几个方面：1.储能和释能：电容是一种能够储存和释放电荷的器件。
当电流流经电容时，电荷被储存在电容板之间的电场中，一旦电荷终止，电容会释放储存的电荷。
2.能量滤波：电容可以滤除电路中的高频噪声和杂散信号，使其不会干扰其他电路的正常工作。
3.功能调节：通过改变电容的值和连接形式，可以实现电路中电压、电流和频率的调节。
4.相移：电容具有相位差的特性，可以在电路中引入相位差，用于实现信号的相位测量和调节。
分析TVS管和电阻的不同之处
分析TVS管和电阻的不同之处 在电路保护设计中，电路保护器件的选择和应⽤是否合理？将直接影响电⼦系统电路保护⽅案的保护效果，那我们优恩讲讲熟知的防雷器件TVS管和电阻有什么区别呢？ ⽬前，国内不少需进⾏浪涌保护的设备上使⽤的是电阻器。
TVS管⼀般⽤于电路快速瞬变脉冲群的防护，其特性⽐电阻器优越得多，有以下的共同点和区别： S管和电阻不象开关元件那样具有开关特性，⽽是类似稳压⼆极管那样具有稳压特性。
2.电阻能承受更⼤的浪涌电流，⽽且其体积越⼤所能承受的浪涌电流越⼤，可达⼏⼗kA到上百kA；但电阻的⾮线性特性较差，⼤电流时限制电压较⾼，低电压时漏电流较⼤。
S管的⾮线性特性和稳压管⼀样，击穿前漏电流很⼩，击穿后是标准的稳压特性，⽐起电阻来TVS管箝位电压偏离击穿电压较⼩，优于压敏电阻，但通流能⼒⽐压敏电阻较⼩。
4.从反应速度来看，TVS管的反应速度很快，为ps级，⽽电阻反应速度较慢，为ns级。
另外，两者的电容都较⼤（TVS管也有低电容产品）。
S管的可靠性⾼，不易劣化，使⽤寿命长。
⽽电阻的可靠性较差，易⽼化，使⽤寿命较短。
6.电阻是电阻的⼀种,瞬间⼤电压过来时阻值变⼩泄压； TVS管特点： S管的反应速度很快，为ps级； S管的可靠性⾼，不易劣化，使⽤寿命长； S管钳制电压⽐较低，但价格较⾼； 4.ESDdiode也属TVS管类,但它与⼀般的TVS管不同,ESD管承受瞬间电流⽐较⼩,所以Package做起来会⽐较⼩;要求承受电流时间也不同,⼀般TVS管是10/1000us,⽽ESDdiode管⽤在ns级别上,其实还有很多不同的,就别多说了； S管是采⽤的半导体钳位原理,在经历ESD事件时,瞬间将能量传递出去,对器件本⾝并⽆影响； S管⼀般⽤于处级和次级保护,⽽ESD主要⽤于板级保护； 7.选择TVS管⼀般是看器件的功率和封装,ESD器件⼀般看中的是它的ESDrating(HBM/MM)和IEC61000-4-2的LEVEL,⾼速的USB和I/O很重视它的C．当然他们的ppk.IPP.VC.Vbr.Vm也都很重要； S管是⼀种⼆极管,受⾼压会反向击穿,⾼压直接泄地； S管耐压值⾼，ESD效果好，成本贵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压管、TVS管、压敏电阻、FUSE稳压管:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用瞬态电压抑制二极管（TVS管）瞬态电压抑制二极管（TVS管）常称为防雷管，是一种安全保护器件。
这种器件在电路系统中起到分流、箝位作用，可以有效降低由于雷电、电路中开关通断时产生的高压脉冲，避免雷电、高压脉冲损坏其它器件。
其工作原理是交流到直流震荡产生直流波，用TVS去掉尖峰，直接并接在次级被保护的设备之前。
TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。
TVS管有单向、双向两种。
单向的图形符号与稳压管相似，TVS器件按极性可分为单极性和双极性两种；按用途可分为通用型和专用型；按封装和内部结构可分为轴向引线二极管、双列直插TVS阵列、贴片式和大功率模块等[1]。
轴向引线的产品峰值功率可达400 W、500 W、600W、1500W和5 000W。
其中大功率的产品主要用在电源馈线上，低功率产品主要用在高密度安装场合。
对于高密度安装的场合，也可以选择双列直插和表面贴装等封装形式。
应用电路。
当输入端有高压浪涌脉冲引入时，不论脉冲方向如何，TVS管能快速进入击穿状态，对输入电压进行箝位。
在电源端用ＴＶＳ比较好。
电源主要保护有两种：AC/DC电源输入防雷过压保护：AC/DC电源输入过压保护：常用的电能有二种AC,DC.国内电网供电通常为AC220/AC380V，但是由于电网通常不稳定，所以要在选型的时候考虑相应的浮动电压。
当用于低压电源（通常属于次级保护）我们可以选用TVS。
常用的双向TVS管参数：截止电压（V）击穿电压（Vmin）击穿电压（Vmax）测试电流（mA）最大箝位电压（V）最高脉冲电流（A）反向漏电流（uA）在选用TVS时，应考虑以下几个主要因素：(1)若TVS有可能承受来自两个方向的尖峰脉冲电压(浪涌电压)冲击时，应当选用双极性的，否则可选用单极性。
(2)所选用TVS的Vc值应低于被保护元件的最高电压。
Vc是二极管在截止状态的电压，也就是在ESD冲击状态时通过TVS的电压，它不能大于被保护回路的可承受极限电压，否则器件面临被损坏的危险。
(3)TVS在正常工作状态下不要处于击穿状态，最好处于VR以下，应综合考虑VR和VC两方面的要求来选择适当的TVS。
(4)如果知道比较准确的浪涌电流IPP，则可利用VCIpp来确定功率；如果无法确定IPP的大致范围，则选用功率大些的TVS为好。
PM是TVS能承受的最大峰值脉冲功率耗散值。
在给定的最大箝位电压下，功耗PM越大，其浪涌电流的承受能力越大；在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。
另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。
(5)TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0．01％。
如果电路内出现重复性脉冲，应考虑脉冲功率的累积，不然有可能损坏TVS。
(6)对于小电流负载的保护，可有意识地在线路中增加限流电阻，只要限流电阻的阻值适当，一般不会影响线路的正常工作，但限流电阻对干扰所产生的电流却会大大减小。
但这样可能选用峰值功率较小的TVS管来对小电流负载线路进行保护。
(7)电容量C是由TVS雪崩结截面决定的，这是在特定的1 MHz频率下测得的。
C的大小与TVS的电流承受能力成正比，C太大将使信号衰减。
因此，C是数据接口电路选用TVS的重要参数。
对于数据／信号频率越高的回路，二极管的电容对电路的干扰越大，形成噪声或衰减信号强度也大，因此，需要根据回路的特性来决定所选器件的电容范围。
高频回路一般选择电容应尽量小(如LCTVS、低电容TVS，电容不大于3 pF)，而对电容要求不高的回路，电容的容量选择可高于40 pF。
(8)为了满足IEC61000-4-2国际标准，TVS二极管必须达到可以处理最小8 k V(接触)和15 k V(空气)的ESD 冲击，有的半导体生产厂商在自己的产品上使用了更高的抗冲击标准。
而对于某些有特殊要求的便携设备应用，设计者可以按需要挑选器件。
压敏电阻压敏电阻是中国的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。
氧化锌压敏电阻又称突波吸收器,系一种具有电压电流对称特性之压敏属性电阻器.它主要的设计是用来保护所有的电子产品或元件免于受开关或雷击诱发所产生之突波的影响,而其非线性指数的特性与广泛的应用范围以及可以量产等优点,已逐渐地被应用在各种不同领域的电子工程方面压敏电阻的型号及选用方法主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
压敏电阻的不足寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的检测。
用指针式万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。
若所测电阻很小，说明压敏电阻已损坏，不能使用。
3、应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
根据使用目的的不同，可将压敏电阻区分为两大类：①保护用压敏电阻，②电路功能用压敏电阻。
3.1保护用压敏电阻（1）区分电源保护用，还是信号线，数据线保护用压敏电阻器，它们要满足不同的技术标准的要求。
（2）根据施加在压敏电阻上的连续工作电压的不同，可将跨电源线用压敏电阻器可区分为交流用或直流用两种类型，压敏电阻在这两种电压应力下的老化特性表现不同。
（3）根据压敏电阻承受的异常过电压特性的不同，可将压敏电阻区分为浪涌抑制型，高功率型和高能型这三种类型。
★浪涌抑制型：是指用于抑制雷电过电压和操作过电压等瞬态过电压的压敏电阻器，这种瞬态过电压的出现是随机的，非周期的，电流电压的峰值可能很大。
绝大多数压敏电阻器都属于这一类。
★高功率型：是指用于吸收周期出现的连续脉冲群的压敏电阻器，例如并接在开关电源变换器上的压敏电阻，这里冲击电压周期出现，且周期可知，能量值一般可以计算出来，电压的峰值并不大，但因出现频率高，其平均功率相当大。
★高能型：指用于吸收发电机励磁线圈，起重电磁铁线圈等大型电感线圈中的磁能的压敏电压器，对这类应用，主要技术指标是能量吸收能力。
压敏电阻器的保护功能，绝大多数应用场合下，是可以多次反复作用的，但有时也将它做成电流保险丝那样的"一次性"保护器件。
例如并接在某些电流互感器负载上的带短路接点压敏电阻。
3.2电路功能用压敏电阻压敏电阻主要应用于瞬态过电压保护，但是它的类似于半导体稳压管的伏安特性，还使它具有多种电路元件功能，例如可用作：（1）直流高压小电流稳压元件，其稳定电压可高达数千伏以上，这是硅稳压管无法达到的。
（2）电压波动检测元件。
（3）直流电瓶移位元件。
（4）均压元件。
（5）荧光启动元件4、保护用压敏电阻的基本性能（1）保护特性，当冲击源的冲击强（或冲击电流Isp=Usp/Zs)不超过规定值时，压敏电阻的限制电压不允许超过被保护对象所能承受的冲击耐电压（Urp）。
（2）耐冲击特性，即压敏电阻本身应能承受规定的冲击电流，冲击能量，以及多次冲击相继出现时的平均功率。
（3）寿命特性有两项，一是连续工作电压寿命，即压敏电阻在规定环境温度和系统电压条件应能可靠地工作规定的时间（小时数）。
二是冲击寿命，即能可靠地承受规定的冲击的次数。
（4）压敏电阻介入系统后，除了起到"安全阀"的保护作用外，还会带入一些附加影响，这就是所谓"二次效应"，它不应降低系统的正常工作性能。
