探讨变压器铁心接地
变压器铁芯接地电流理论分析
变压器铁芯接地电流理论分析
变压器铁芯接地电流是指在正常运行状态下，变压器的铁芯与地之间
存在的电流。
一般情况下，变压器的铁芯应该是绝缘的，即与其他金属部
件或地之间应该不存在电流通路。
然而，在一些特殊情况下，例如变压器
绝缘老化、绝缘损坏、电力设备距离较近等，都可能导致变压器铁芯接地
电流的存在。
1.接地故障电流源
2.理论计算模型
变压器铁芯接地电流的计算一般可以采用等效电路模型来进行，即将
变压器整体分为谐振回路和非谐振回路两部分进行独立分析。
谐振回路是
指变压器绕组与铁芯之间以及绕组之间通过电容耦合的电路，非谐振回路
是指变压器绕组与绕组之间通过短路接地的电路。
3.电路参数估算
在进行变压器铁芯接地电流的理论分析时，需要估算变压器的电路参数。
这些参数包括变压器绕组的电感、电阻和电容等。
通常可以利用变压
器的额定参数、绝缘电阻测量结果和实际接地电流测量数据等来进行求解。
4.系统分析与维护
变压器铁芯接地电流的出现往往是变压器绝缘老化或损坏的信号，对
于电力系统的正常运行带来潜在的安全隐患。
因此，在进行铁芯接地电流
的理论分析时，还需要结合实际情况对变压器的绝缘状况进行评估，及时
采取维护和修复措施，以确保电力系统的安全稳定运行。
综上所述，变压器铁芯接地电流的理论分析需要考虑电流源、电路模型、电路参数以及系统分析与维护等因素。
通过深入研究和分析，可以为电力系统的安全运行提供有力的理论支持。
干式变压器出现铁芯接地故障的缘由及应对策略
干式变压器出现铁芯接地故障的缘由及应对策略1. 引言1.1 概述干式变压器在电力系统中扮演着至关重要的角色，其正常运行对保障电网稳定运行和供电可靠性具有重要意义。
干式变压器在运行过程中，可能会出现铁芯接地故障，给电网运行带来安全隐患。
铁芯接地故障的发生往往会影响变压器的正常运行，甚至造成设备损坏和事故发生。
及时发现和解决铁芯接地故障问题显得尤为重要。
本文将从铁芯接地故障的缘由入手，探讨干式变压器铁芯接地故障发生的主要原因。
针对铁芯接地故障问题，提出一系列有效的应对策略，包括定期检测铁芯绝缘、加强设备维护保养、及时处理铁芯接地故障和定期进行绝缘电阻测试等方面的建议。
希望通过本文的介绍，能够提高广大电力系统工作者对干式变压器铁芯接地故障的认识，促进电网设备的安全稳定运行。
2. 正文2.1 铁芯接地故障的缘由1. 设备老化：干式变压器在长期运行过程中，铁芯存在老化的情况，导致绝缘能力下降，出现接地故障的可能性增加。
2. 外部环境影响：如潮湿环境、高温环境等都会对铁芯的绝缘性能造成影响，增加接地故障的风险。
3. 设计缺陷：可能存在设计上的缺陷，导致铁芯的绝缘性能不稳定，容易出现接地故障。
4. 操作人员疏忽：在日常操作维护过程中，如果操作人员疏忽检查铁芯的状态，可能会忽略潜在的接地故障风险。
了解铁芯接地故障的缘由对于及时发现和解决问题至关重要。
通过加强设备的维护保养，定期检测铁芯绝缘情况，及时处理铁芯接地故障，并定期进行绝缘电阻测试，可以有效降低铁芯接地故障的发生率，保障干式变压器的正常运行。
2.2 应对策略一：定期检测铁芯绝缘铁芯是干式变压器的关键部件之一，其绝缘性能的好坏直接影响到设备的运行稳定性和安全性。
铁芯接地故障的发生往往与铁芯绝缘性能不良有关。
为了有效预防铁芯接地故障的发生，定期检测铁芯绝缘是非常重要的。
1. 绝缘电阻测试：定期对铁芯进行绝缘电阻测试，检查其绝缘性能是否正常。
若发现绝缘电阻值低于标准要求，应及时采取相应的维修措施。
变压器铁芯接地故障的分析及处理
变压器铁芯接地故障的分析及处理铁芯多位置接地是变压器常见的故障之一，文章对故障特征、原因及分析检查方法进行了详细的阐述，并使用常见的几种故障问题分析法对数据进行了比较。
然后对一个在变压器运行过程中发生的铁芯接地故障进行了分析，根据其气相和对故障点的检查和处理，指出了故障产生原因及应作的预防措施。
标签：变压器；铁芯；接地故障；气相分析法前言铁芯在变压器运行阶段是电场能转化为磁场能的核心部件。
铁芯处于不均匀电场的工作环境中，从而造成一种感应电容效应。
当铁芯的对地电位达到绝缘击穿值时就会产生对地放电，而放电过后又重新处于感应电容状态。
这种反复的充放电循环会使变压器固体绝缘损坏，并进一步导致绝缘油分解。
严重时直接导致接地片熔断或铁芯烧坏，从而损坏变压器。
故而及时发现和排除变压器铁芯多点接地故障，对保证变压器的安全稳定运行具有重要意义[1]。
1 故障分析1.1 问题的出现某变电站主变的SFPSZ7-150000/220在安装投运10年后，2010年的12月1日对该变压器进行油色谱分析时，发现油中含有故障特征气体，总烃含量159μL/L，已超过GB/T 7252-2001《变压器油中溶解气体分析和判断导则》中规定的标准值，于是对该台变压器进行追踪检测。
12月4日在对该主变进行有色谱分析时，发现CH4、C2H6、C2H4、C2H2、CO和CO2含量均有明显上升趋势，尤其是CH4、C2H4含量上升幅度较大，C2H2含量达到2.1μL/L。
1.2 分析与论证三比值法来源于检测充油电气设备，内油、绝缘在故障下，裂解产生气体组分含量。
根据浓度与温度，对比其相对关系，筛选出五种特征气体，选取两种溶解度和扩散系数相近的气体，然后形成三个比值，编以不同的代码，这被称为三比值法。
来判断变压器故障性质的方法[2]。
根据12月1日、3日与5日，总共3次变压器油气相色谱分析，气相色谱检测值及三比值如表1所示。
在GB/T 7252-2001《变压器油中溶解气体分析和判断导则》中第十条第2点中，对故障主要方法为三比值法。

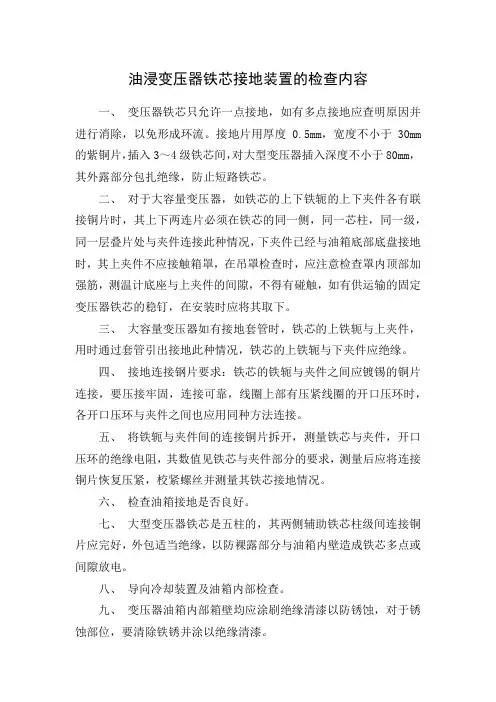

油浸变压器铁芯接地装置的检查内容
油浸变压器铁芯接地装置的检查内容一、变压器铁芯只允许一点接地，如有多点接地应查明原因并进行消除，以免形成环流。
接地片用厚度0.5mm，宽度不小于30mm 的紫铜片，插入3～4级铁芯间，对大型变压器插入深度不小于80mm，其外露部分包扎绝缘，防止短路铁芯。
二、对于大容量变压器，如铁芯的上下铁轭的上下夹件各有联接铜片时，其上下两连片必须在铁芯的同一侧，同一芯柱，同一级，同一层叠片处与夹件连接此种情况，下夹件已经与油箱底部底盘接地时，其上夹件不应接触箱罩，在吊罩检查时，应注意检查罩内顶部加强筋，测温计底座与上夹件的间隙，不得有碰触，如有供运输的固定变压器铁芯的稳钉，在安装时应将其取下。
三、大容量变压器如有接地套管时，铁芯的上铁轭与上夹件，用时通过套管引出接地此种情况，铁芯的上铁轭与下夹件应绝缘。
四、接地连接钢片要求：铁芯的铁轭与夹件之间应镀锡的铜片连接，要压接牢固，连接可靠，线圈上部有压紧线圈的开口压环时，各开口压环与夹件之间也应用同种方法连接。
五、将铁轭与夹件间的连接铜片拆开，测量铁芯与夹件，开口压环的绝缘电阻，其数值见铁芯与夹件部分的要求，测量后应将连接铜片恢复压紧，校紧螺丝并测量其铁芯接地情况。
六、检查油箱接地是否良好。
七、大型变压器铁芯是五柱的，其两侧辅助铁芯柱级间连接铜片应完好，外包适当绝缘，以防裸露部分与油箱内壁造成铁芯多点或间隙放电。
八、导向冷却装置及油箱内部检查。
九、变压器油箱内部箱壁均应涂刷绝缘清漆以防锈蚀，对于锈蚀部位，要清除铁锈并涂以绝缘清漆。
十、导向冷却的变压器，为提高冷却效果，冷却导管装配要整齐，密封要严密，其绝缘围屏及导油管不能受潮、裂纹，固定应牢固。
十一、检查油箱底部特别是变压器芯体下部及导向冷却进油联箱中，是否干净，不得有水珠，金属屑，焊渣一定清理干净，必要时结合芯体检查，用合格的变压器油进行冲洗，冲洗时不得破坏各部绝缘。
十二、如变压器第一次吊罩（芯）时，对箱罩上的各蝶形阀、闸阀也进行检修，以免为此再次放油和影响其联结附件的装配及注油。

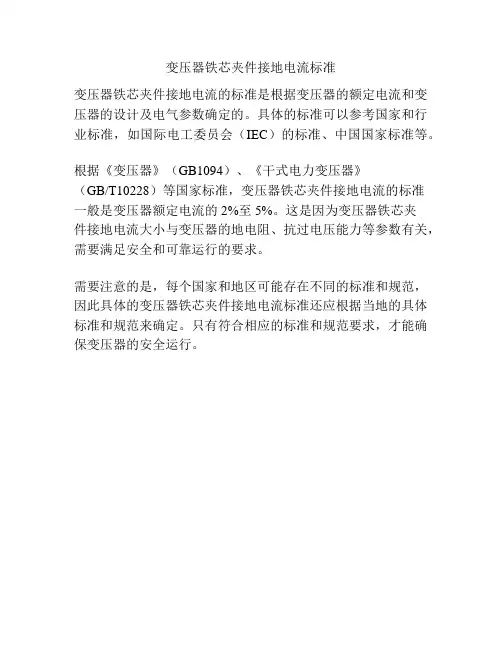

变压器铁芯夹件接地电流标准
变压器铁芯夹件接地电流标准
变压器铁芯夹件接地电流的标准是根据变压器的额定电流和变压器的设计及电气参数确定的。
具体的标准可以参考国家和行业标准，如国际电工委员会（IEC）的标准、中国国家标准等。
根据《变压器》（GB1094）、《干式电力变压器》
（GB/T10228）等国家标准，变压器铁芯夹件接地电流的标准
一般是变压器额定电流的2%至5%。
这是因为变压器铁芯夹
件接地电流大小与变压器的地电阻、抗过电压能力等参数有关，需要满足安全和可靠运行的要求。
需要注意的是，每个国家和地区可能存在不同的标准和规范，因此具体的变压器铁芯夹件接地电流标准还应根据当地的具体标准和规范来确定。
只有符合相应的标准和规范要求，才能确保变压器的安全运行。
配电变压器铁芯多点接地故障和短路故障浅析
配电变压器铁芯多点接地故障和短路故障浅析摘要：作为抽油机的稳定电源，配电变压器在油田中占有十分重要的地位，它的使用与维护直接影响到原油稳产，必须最大限度地防止变压器故障和事故的发生。
本文对油田10kV配电变压器较常见的铁芯多点接地故障和短路故障进行了分析，并提出了相应建议，以降低故障发生率，为维修工作积累经验。
关键词：变压器故障铁芯多点接地故障短路故障作为抽油机的稳定电源，配电变压器是保证油田稳产最关键的设备之一，在运行中，配电变压器由于制造工艺存在缺陷、缺乏良好的管理及维护、恶劣的环境和苛刻的运行条件，以及长期超过技术规定允许的范围运行等原因会直接导致故障发生。
本文着重分析了10kV 配电变压器铁芯多点接地故障和短路故障异常现象及主要原因，并对检修时避免、降低这两种故障提出了建议，希望对变压器的运行、检修等工作提供一些参考。
1 铁芯多点接地故障及分析变压器铁心多点接地故障是常见的一种故障，当厂家设计存在不足，内部绝缘距离不够，油内有金属焊碴等都可能引起多点接地故障。
1.1铁芯多点接地危害在变压器正常运行时，变压器是不允许铁芯多点接地的。
当运行中的变压器发生铁芯多点接时，铁心工作磁通周围有短路匝存在，短路匝产生很大的涡流和环流使铁心发热，油温升高，引起铁芯局部过热导致绝缘油分解，导致铁芯电位悬浮，产生放电，绝缘性能下降，严重时铁芯局部温升增加，会使铁芯硅钢片烧坏造成事故，伴随有铁心局部过热运行时间过长将会使油纸绝缘老化、绝缘垫块碳化、铁心片绝缘层老化，甚至使铁心接地引线绕断，损坏变压器。
1.2铁芯多点接地原因在发生配电变压器铁芯接地故障后，检修人员在处理时发现，主要有以下几种情况造成多点接地。
一是由于变压器在装配时，工作人员疏忽使穿心螺栓的螺孔如开得不正或穿心螺杆过长。
二是铁芯与夹件间绝缘破裂或移位。
三是铁芯接触箱体或夹件。
四是因某些零件脱落，遗落在变压器内的金属异物和铁芯工艺不良产生毛刺导致铁芯多点接地等。
变压器铁芯单点接地的解释
变压器铁芯单点接地的解释
变压器铁芯单点接地是指在变压器铁芯上选择一个点进行接地，使得变压器的正负极之间不再存在电感耦合。
这种接法可以有效地消除电感耦合引起的谐波和过电压，提高变压器的安全性和稳定性。
变压器铁芯单点接地的具体操作方法是：在变压器铁芯上选择一个电位为零的点，将其接地。
这个接地点应该是在变压器中性点附近，以保证变压器正负极之间的电势差尽量小。
需要注意的是，变压器铁芯单点接地只适用于中性点接地的情况。
如果变压器中性点未接地，不能使用这种接法。
总之，变压器铁芯单点接地是一种有效的解决电感耦合引发的问题的方法，可以提高变压器的使用效果和安全性。
- 1 -。
变压器铁芯和夹件接地方式概述.
图3、铁芯和夹件由连接片连在一起后接地
四、变压器铁芯和夹件接地方式分析
第二种情况（如图4）：当发生铁芯和夹件通过金属丝或高阻短接后，会在 “铁芯—铁芯接地点—大地—夹件接地点—夹件”回路里形成环流I。由于此电流通 过了外部引线，因此，我们很容易在外接引线监测处测量到增大的接地电流，且A、 B监测点的电流一样大。 另外，当主变为铁芯多点接地情况时，因为夹件与大地不能形成导电回路， 故在A监测点测量不到电流增大情况；而铁芯则能在“铁芯—接地引线—大地—铁芯 另一接地点”形成回路，故在B监测点能测量到增大的接地电流。 因此，采用这种接地方式还能进一步区分主变内部接地缺陷部位，为我们判 断缺陷提供可靠依据。
变压器铁芯和夹件接地方式
编写人：
2015.10.04/ HZS-CGNWP
一、变压器铁芯
铁芯是变压器中主要的磁路部分。通常由含硅量较高，表面涂有绝缘漆的 热轧或冷轧硅钢片叠装而成。铁芯和绕在其上的线圈组成完整的电磁感应系统。电 源变压器传输功率的大小，取决于铁芯的材料和横截面积。
二、变压器夹件
夹件是用来夹紧铁心硅钢片的，同时夹件上可以焊装小支板，把装固定引线 的木件。夹件的位置在铁心下铁轭的两侧。
图1：目前不正确的方式
图2：建议改造的正确方式
四、变压器铁芯和夹件接地方式分析
目前，许多变电站主变的铁芯和夹件接地方式为分别通过小套管引出主变外 壳后，再通过引线接地，但引出小套管后接地情况有以下两种： 1、铁芯和夹件分别由小套管引出外壳，然后通过连接片连接到一起接地；
2、铁芯和夹件分别由小套管引出外壳，然后分别接地。
当主变正常运行时，两种接地情况没有什么不同；但是，当主变内部出现夹件和铁 芯短接、铁芯多点接地情况时，这两种接地方式的优劣就显现出来了。分析如下： 第一种接地方式（如图3）：当主变发生铁芯和夹件通过金属丝或高阻短接后，由于 主变在运行时有漏磁，会在“铁芯—夹件—外部铁芯与夹件连接片”回路里形成环 流I，而这一环流并没有通过外接引线流入大地。因此，在外接引线监测处不能测量 到接地电流增大的缺陷。
干式变压器出现铁芯接地故障的缘由及应对策略
干式变压器出现铁芯接地故障的缘由及应对策略干式变压器是一种常见的变压器类型，其由铁芯、绕组和外壳组成。
在运行过程中，干式变压器出现铁芯接地故障是比较常见的故障之一，可能会造成设备损坏、停机甚至火灾等严重后果。
了解铁芯接地故障的缘由及应对策略对于保障变压器设备的正常运行至关重要。
一、干式变压器铁芯接地故障的缘由1. 设备质量问题干式变压器铁芯接地故障可能是由于设备本身存在质量问题所致。
比如铁芯材料质量不过关，存在缺陷或裂纹；绝缘材料老化、破损或存在异物等导致接地故障的发生。
这需要在购买变压器设备时选择正规厂家生产的优质产品，并定期进行设备检测和维护。
2. 设备安装问题不正确的变压器安装也可能导致铁芯接地故障的发生。
比如变压器接地方式不规范，接地电阻过大或不符合要求；设备安装位置选择不当，造成受潮、积尘等环境影响。
因此在安装变压器时需严格按照相关要求进行，确保设备安装质量。
3. 运行维护问题变压器在长期运行过程中，由于受到电气和环境因素的影响，可能会出现绝缘老化、绝缘强度下降等问题，导致铁芯接地故障的发生。
操作维护人员操作不当、日常维护不到位等也可能导致故障发生。
定期进行设备检测、维护及培训操作人员，增强安全意识十分重要。
2. 维护管理定期对变压器设备进行检测和维护，查看铁芯绝缘是否完好，绝缘强度是否合格。
严格执行维护计划，及时处理发现的问题，确保设备运行正常。
3. 操作人员培训对变压器操作维护人员进行专业培训，增强其安全意识和技能水平，确保其能够正确操作设备，及时处理故障。
4. 应急预案针对铁芯接地故障，制定相应的应急预案，包括故障报警处理流程、紧急停机程序等，以便在故障发生时能够迅速、有效地处理。
干式变压器铁芯接地故障的发生原因可能涉及设备质量、安装、运行维护等多个方面，需要相关单位在选型、安装、维护管理、人员培训等方面做好工作，以最大限度地减少故障的发生。
制定应急预案，对铁芯接地故障做好应对准备，确保设备在故障发生时能够迅速、有效地处理，保障其安全运行。
浅谈变压器铁芯多点接地故障检测及处理
浅谈变压器铁芯多点接地故障检测及处理摘要:变压器是电力系统的主要设备，具有变换电压、分配和传输电能等作用。
变压器是电力系统稳定运行的保障，变压器铁芯多点接地故障是变压器最为常见的故障，占变压器总事故中的第三位，而大型变压器出现铁芯多点接地故障的台数占总运行台数的3%左右。
变压器铁芯多点接地故障轻者会造成铁芯局部过热，严重者会造成铁芯局部烧损。
及时发现变压器铁芯多点接地故障，可以准确的检测出变压器铁芯多点接地的故障点并尽快排除变压器铁芯多点接地故障。
关键词:浅谈变压器铁芯多点接地故障检测处理变压器是利用电磁感应的原理来改变交流电压的装置，主要是由初级线圈、次级线圈和铁芯组成。
铁芯是由软磁材料制成的，一般由0.35?mm的冷轧硅钢片制成的，具有高起始导磁率、低损耗和磁性能稳定等特点[1]。
当变压器运行正常时，铁芯只能有一个接地点。
若出现两个或者多个接地点，悬浮电压就会产生间歇性击穿放电从而导致铁芯损坏，但是若铁芯有一点接地后就可能消除悬浮的电位[2]。
若变压器铁芯由于某种原因出现2个或者2个以上接地点时，不均匀电位就会与接地点之间形成环流，有时甚至可高达数十安。
变压器铁芯多点接地故障所产生的电流会造成变压器铁芯局部过热，导致油分解，从而产生可燃性气体，还有可能使接地片熔断，或者是烧坏铁芯，导致铁芯点位悬浮，产生放电，使变压器不能继续正常运行，这就是所谓的变压器铁芯多点接地故障。
1 变压器铁芯多点接地故障的检测1.1 进行气相色谱分析进行气相色谱分析时就是对油中所含的气量进行分析，是发现变压器铁芯多点接地故障最有效的办法，是截止到现在色谱分析中发展的最为成熟的分析方法[3]。
气相色谱分析法是以气体为流动相的柱色谱分离技术，具有分离效能高、选择性好、灵敏度高、分析速度快和应用范围广泛等优点。
气相色谱分析法的原理就是比较所需要分析的物质在色谱柱中的气相（载气）和固定（液）相之间分配系数的差异，进行反复多次的分配，使得原来的微小差别逐渐变大，从而达到分离的目的。
变压器铁芯接地的介绍
变压器是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁心(磁芯)。
在电器设备和无线电路中,常用作升降电压、匹配阻抗。
安全隔离等。
小容量变压器的接地。
通常小容量变压器的上夹件与小夹件之间不是绝缘的,而是金属拉螺杆或拉板连接。
铁芯接地是在上铁轭的2~3级处插一片镀锡铜片,铜片的另一端则用螺栓固定在上夹件上,再由上夹件通过吊螺杆与接地的箱盖相连接或经地脚螺栓接地。
中型变压器的接地。
当上下夹件之间相互绝缘时,必须在上下铁轭的对称位置上分别插入镀锡铜片,并且上铁轭的接地片与上夹件相连接,下铁轭的接地片与下夹件相连接。
这样上夹件经上铁轭接地片接到铁芯,再由铁芯经下铁轭接地片接至下夹片接地。
大型变压器的接地。
由于大型变压器每匝电压都很高,当发生两点接地时,接地回路感应的电压也就相当高,形成的电流会很大,将引起较严重的后果。
为了对运行中的大容量变压器发生多点接地故障进行监视,检查铁芯是否存在多点接地,接地回路是否有电流通过,须将铁芯先经过绝缘小套管后再进行接地。
这样可以断开接地小套管,测量铁芯是否还有接地点存在或将表计串入接地回路中。
全斜接缝结构变压器铁芯的接地。
在全斜接缝结构的铁芯中,油道不用圆钢隔开,而是用非金属材料隔开(如采用环氧玻璃布板条隔开),以构成纵向散热油道。
采用非金属材料隔开可以减小铁芯的损耗,但油道之间的硅钢片是互相绝缘的。
对于这种结构的变压器在接地时,首先要用接地片将各相邻的经油道相互绝缘的硅钢片之间连接起来,然后再选一点与上夹件连通,最后将上夹件用导线通过接地小套管引出到外面接地。
运行中变压器的铁芯及其他附件都处于绕组周围的电场内,如不接地,铁芯及其他附件必然感应一定的电压,在外加电压的作用下,当感应电压超过对地放电电压时,就会产生放电现象。
为了避免变压器的内部放电,所以要将铁芯接地。
变压器的铁心多点接地,接地点之间形成电流回路,会造成铁心局部过热、气体继电器频繁动作。
浅谈变压器铁芯多点接地的危害及防治
72Technology技术纵横文献标识码：B文章编号：4003-0492（2019）05-0072-03中图分类号：TP206+.3浅谈变压器铁芯多点接地的危害及防治Discussion on the Harms and Prevention of Multi-point Grounding of Transformer Core★王光和（聊城信源集团有限公司，山东聊城252100）★杨勇（国网茬平县供电公司光明电力服务有限公司，山东聊城252100）摘要：本文就某公司220kV升压变压器在运行中发现铁芯多点接地故障进行深入分析，探讨多点接地的故障类型及其危害，以及处理措施，为进一步对变压器的检修维护，保证变压器的安全稳定运行提供理论依据。
关键词：变压器；铁芯多点接地；危害；防治Abstract：This paper makes an in-depth analysis of the multipoint grounding faults in the operation of a220kV step-up transformer of a company and explores the types,harms and treatment measures of the core multipoint grounding fault,For the further maintenanee and the safe and stable operation of the transformer,this paper provides the theoretical foundation.Key words：Transformer;Multi-point grounding with transformer core;Harms;Prevention1概述目前，我国制造的大中型变压器的铁芯都经一只套管引至油箱体外部接地。
干式变压器出现铁芯接地故障的缘由及应对策略
干式变压器出现铁芯接地故障的缘由及应对策略干式变压器是一种常见的变压器类型，它在电力系统中扮演着非常重要的角色。
干式变压器在运行过程中可能会遇到各种故障，其中铁芯接地故障是比较常见的一种。
本文将探讨干式变压器出现铁芯接地故障的缘由及应对策略。
一、铁芯接地故障的缘由1. 腐蚀干式变压器的铁芯通常由硅钢片堆积而成，长期运行后会因为湿气、污染物等原因而造成铁芯表面的腐蚀。
腐蚀导致铁芯表面绝缘能力下降，从而容易引发接地故障。
2. 动态过电压在变压器运行过程中，可能会受到外部因素影响而产生动态过电压，这会导致变压器绕组与铁芯之间的绝缘破坏，从而引发接地故障。
3. 绝缘老化随着变压器使用时间的增加，绝缘材料会发生老化，其绝缘性能会逐渐下降。
一旦绝缘老化严重，就容易引发铁芯接地故障。
二、应对策略1. 加强检修定期对变压器进行检修，特别是对铁芯进行表面清洁和绝缘检测，及时发现并处理铁芯腐蚀问题，确保铁芯表面的绝缘性能得到有效保护。
2. 完善绝缘保护对变压器的绝缘系统进行合理的设计和施工，确保绝缘材料的质量和绝缘结构的可靠性。
还可添加避雷器等装置，提高变压器抗击外部动态过电压的能力。
3. 提高监测技术引入先进的变压器监测技术，如在线监测系统、绝缘油监测系统等，实时监测变压器的运行状态，及时发现问题并进行处理，有效预防铁芯接地故障的发生。
4. 定期维护定期对变压器进行全面维护，包括对铁芯的表面清洁、绝缘检测和绝缘老化程度的评估等。
通过维护工作，及时发现并处理潜在问题，有效提高变压器的可靠性和安全性。
5. 紧急处理一旦发生铁芯接地故障，应立即采取相应的紧急处理措施，包括切断故障变压器的电源、进行绝缘检测和修复等，以避免故障扩大影响其他设备和安全。
干式变压器出现铁芯接地故障的缘由主要包括腐蚀、动态过电压、绝缘老化和外部短路等，针对这些缘由，我们可以采取加强检修、完善绝缘保护、提高监测技术、定期维护和紧急处理等应对策略，以有效预防铁芯接地故障的发生，确保干式变压器的安全稳定运行。
变压器铁芯为什么必须接地,且只允许一点接地!
变压器铁芯为什么必须接地，且只允许一点接地！变压器铁芯为什么必须接地，且只允许一点接地。
我们知道，变压器在运行时，外壳、铁芯等部件一定要接地，这是利用保护接地的原理，当变压器器故障外壳带电时，把电流引入大地。
但是铁芯为什么又只能有一点接地呢？
一.为什么变压器铁芯一定要接地
变压器在运行或试验时，铁芯及零件等金属部件均处在强电场之中，由于静电感应作用在铁芯或其他金属结构上产生悬浮电位，造成对地放电而损坏零件，这是不允许的，除穿螺杆外，铁芯及其所有金属构件都必须可靠接地。
二.铁芯为什么只允许一点接地
如果有两点或两点以上的接地，在接地点之间便形成了闭合回路，当变压器运行时，其主磁通穿过此闭合回路时，就会产生环流，将会造成铁芯的局部过热，烧损部件及绝缘，造成事故，所以只允许一点接地。
一起变压器铁芯夹件接地电流过大的分析及处理
一起变压器铁芯夹件接地电流过大的分析及处理一、变压器铁芯夹件接地电流过大的分析1.电流过大可能的原因：a.变压器铁芯夹件连接接地线路存在故障，导致接地电阻增大。
b.接地线路与其他线路或设备存在共同接地导致接地电阻降低。
c.变压器绕组绝缘损坏，导致漏电流增大。
d.外部电源或设备的接地电阻过大，导致通过共同接地的变压器铁芯夹件的电流过大。
2.分析步骤：a.检查变压器铁芯夹件连接接地线路的状态，确认是否存在故障。
b.检查接地线路与其他线路或设备的接地情况，排除共同接地带来的影响。
c.检查变压器绕组绝缘情况，确认是否存在绝缘损坏。
d.测试外部电源或设备的接地电阻，确认是否过大。
二、变压器铁芯夹件接地电流过大的处理1.处理步骤：a.检修变压器铁芯夹件连接接地线路，修复故障部分，减小接地电阻。
b.隔离变压器接地线路和其他线路或设备的接地，避免共同接地带来的影响。
c.检修变压器绕组绝缘，修复绝缘损坏，减小漏电流。
d.检查外部电源或设备的接地电阻，如发现过大，则需对外部电源或设备进行维修或更换。
2.处理措施：a.对变压器铁芯夹件接地线路进行定期巡检和维护，及时处理接地线路的故障，确保接地电阻在合理范围内，通常要求接地电阻小于4Ω。
b.对共同接地情况进行评估和处理，确保变压器接地电流不受其他线路或设备的影响。
c.对变压器绕组进行定期绝缘测试，确保绝缘性能符合标准要求。
d.对外部电源或设备进行定期维护和检查，确保其接地电阻符合要求。
三、预防措施1.建立健全的接地系统，包括接地网、接地极等，确保接地电阻足够低。
2.定期对接地线路进行巡检和维护，及时排除故障。
3.严禁共同接地，确保变压器接地不受其他线路或设备的影响。
4.定期检测变压器绕组的绝缘状况，及时发现绝缘损坏并进行处理。
5.强化对外部电源或设备的维护管理，确保其接地电阻符合要求。
变压器铁芯夹件接地电流标准(一)
变压器铁芯夹件接地电流标准(一)变压器铁芯夹件接地电流标准引言在变压器使用过程中，由于工作环境的影响以及设备自身特性，铁芯夹件接地电流会产生。
为了保证设备的安全运行以及人身安全，制定了变压器铁芯夹件接地电流标准。
标准内容根据国家标准《变压器运行管理办法》，变压器铁芯夹件接地电流的标准如下：1.电流限值：变压器铁芯夹件接地电流不得超过额定电流的10%。
2.测量方法：通过在变压器铁芯夹件上安装感应夹流器，结合电流表和电流互感器进行测量。
3.测量周期：变压器铁芯夹件接地电流应每半年进行一次测试，确保设备的安全性能。
4.记录与处理：测试结果应详细记录，并根据标准规定对测试结果进行分类处理，如合格、需要维修或更换等。
为何需要限制铁芯夹件接地电流1.安全性：变压器铁芯夹件接地电流超过限值可能导致设备过热，甚至引发火灾等严重事故。
2.设备寿命：高接地电流会引起设备内部电磁力增大，对设备的绝缘和降低设备的寿命。
3.节能环保：降低铁芯夹件接地电流可以减少无功损耗，提高变压器的效率。
铁芯夹件接地电流标准的意义1.安全保障：制定标准可以保障设备运行的安全性，减少事故发生的概率。
2.运行稳定：遵守标准可以保持变压器的正常运行，提高设备的可靠性和稳定性。
3.降低成本：合理限制铁芯夹件接地电流可以降低设备维护、修复和更换的成本，提高设备的使用寿命。
结论变压器铁芯夹件接地电流标准的制定和遵守对于保障设备的安全运行、延长设备的使用寿命具有重要意义。
各相关单位应严格按照标准要求进行测试、记录和处理，以确保设备的安全性能和正常运行。
变压器铁芯接地电阻试验
变压器铁芯接地电阻试验
变压器铁芯接地电阻试验的方法包括以下步骤：
1、准备工作：应选在干燥的天气进行，测量前在采取必要的安全措施后，拆开变压器上与接地极的连接点。
将两根长度分别不短于500毫米的接地针分别插入地下，使它们不低于400毫米深，尽量使接地极和两接地针在同一直线上，而且之间距离在20米，然后用专用导线把绝缘电阻表上的三个端钮E、P、C分别连接到变压器的接地极和两个接地针上，要求P点在另一个接地针和变压器的接地极中间。
2、测试方法：接地电阻测试要求包括交流工作接地、安全工作接地、直流工作接地、防雷保护地的接地电阻分别不应大于4Ω、4Ω、按计算机系统具体要求确定、10Ω。
对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
亦可测量低电阻导体的电阻值和土壤电阻率。
此外，如果铁芯和夹件没有外引接地线，则必须在大修时测量；如果铁芯和夹件有外引接地线，则可在变压器停电小修时测量。
在测量时，如果铁芯绝缘状况良好，电流很小，一旦存在多点接地，铁芯柱磁周围相当有短路线匝存在，匝内有环流。
环流大小取决于故障点与正常接地点的相对位置，即短路线匝中包围磁通多少和变压器带负荷多少有关。
在进行试验时，必须注意操作安全，遵守相关规定和操作规程，以防止意外事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何判断变压器铁芯多点接地故障？
为了防止变压器在运行或实验时，由于静电感应而在铁芯和其他金属构件上产生悬浮电位造成对地放电，所以铁芯及其金属构件除穿心螺杆外，都必须可靠接地。
铁心叠片只允许一点接地，如果有两点以上接地，则接地点之间可能形成回路。
当主磁道穿过此闭和回路时，就会在其中产生循环电流，造成内部过热事故。
如何判断变压器铁芯多点接地故障？
变压器铁芯多点接地故障的判断方法主要有以下3点：
1．测量铁芯绝缘电阻
如绝缘电阻为零或很低，则表明可能存在铁芯接地故障。
2．监视接地线中环流
对铁芯或夹件通过小套管造成接地的变压器，应监视接地线中是否有环流，如有，则应使变压器停运，测量铁芯的绝缘电阻。
3．气相色谱分析
对油中含气量进行气相色谱分析，也是发现变压器铁芯接地最有效的方法。
出现铁芯接地故障的变压器，其油色谱分析数据中，总烃含量超过“变压器油中溶解气体和判断导则”（GB7252—87）规定的注意值（150μL/L），其中乙烯（C2H4）、甲烷（C2H2）含量低或没有，即未达到规定注意值人若乙炔也超过注意值（5μL/L），则可能是动态接地故障。
气相色谱分析法可与前两种方法综合使用，以判定铁芯是否多点接地。
