耐压测试作业指导书(中英文)
耐压试验作业指导书
篇一:交流耐压试验作业指导书交流耐压试验作业指导书1.适用范围：本指导书规定了交流耐压试验时的相关标准、工作流程、试验方法、试验中的安全注意事项。
2.引用标准《电力设备预防性试验规程》《电力设备交接试验规程》3.工作流程3.1.天气良好,试品及环境温度不低于+５℃,湿度不大于80%。
3.2.一次班断引,同时高试班接好试验线.3.3.工作人员：4－5人,并经年度安全考试合格。
3.4.试验仪器：moｄel3124、试验变、操作箱、电压表、电流表、温湿度计、试验线、绝缘带、接地线、放电棒.3.5.安全措施：试验现场设遮拦,设专人监护。
3.6.原始数据收集:出厂值或交接值以及历次试验值。
4.作业步骤及安全注意事项:4.1.交流耐压试验的分类:4.１。
1工频耐压试验,对变压器、电压互感器考核主绝缘。
4。
1。
2感应耐压试验，从二次加压，而使一次得到高压，这种加压方法不仅检查被试品的主绝缘(指绕组对地，相间和不同电压等级绕组间的绝缘)而且还对变压器、电压互感器的纵绝缘(同一绕组层间、匝间、及段间绝缘）也进行了考验。
感应耐压又分工频和中频(１００－400ｈｚ)感应耐压试验。
由公式：ｅ=ｋfｂ可知,若磁通密度b和系数k不变,电动势增加一倍则f须增加一倍，对耐压高于其工作电压时，需提高频率以防磁饱和损坏设备。
对非全绝缘的电磁式电压互感器耐压，其试验方法为:通常在低压绕组上施加频率为100-—200 hz,２倍于额定电压的试验电压，其他绕组开路,加压绕组上不能有任何点接地,否则电流很大,其余的非加压二次端子, 必须有一点接地，防止绝缘击穿，高压直接加到二次回路,侧时，n端要接地。
4。
1．3冲击电压试验：主要用于考验被试品在操作波过电压和大气过电压下绝缘的承受能力。
5.2高压试验变压器电压、电流及容量的选择5.1.1试验时，应根据被试设备的电容量和试验时的最高电压来选择试验变压器,其额定电压不应低于被试品所需施加的最高电压。
耐压测试仪作业指导书—范文
耐压测试仪作业指导书—范文1. 适用范围:适用于CJ2672S 耐压测试仪的操作和管理。
2. 职责：操作员：仪器的使用与日常保养,仪器的测试与管理。
3. 操作步骤：3.1、开机前检查:3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。
3.2、操作步骤：3.2.1、将调压旋钮逆时针调到头，接通电源，将电源开关打开，此时仪器显示屏点亮；预热15 分钟，待机内达到热平衡后，方可进行测试。
3.2.2 、根据被测元件的要求设置相应测试条件.1设定输出电压：根据检验规格的要求设置“AC/DC'开关至所需要的电压种类，AC为交流档，DC 为直流档。
2、设定电流量程：根据检验规格对被测产品的要求设置电流量程，将“测试/预置”键按下，其它按键全部弹起，选择右边对应的电流量程档，调节“电流调节”电位器，使漏电流数显表显示需要测量的电流值。
设置完成后，将“测试/预置”键弹起，至测试位置。
3、设定测试时间：将“手动/ 定时”功能键按下去，依检验规格要求设定定时的时间，一般设置为60 秒。
323、被测试产品的一端连接与高压输出孔，如选择的电压为AC,则应选用AC高压输出孔，如选择的电压为DC,则应选用DC高压输出孔，另一端连接于仪器接地端（COM）。
3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值；在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。
3.2.5、停机步骤：测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。
3.3、仪器重要参数：3.3.1、输出电压：AC:0~5KV, DC:0~5KV精度+/-5%。
耐压作业指导书

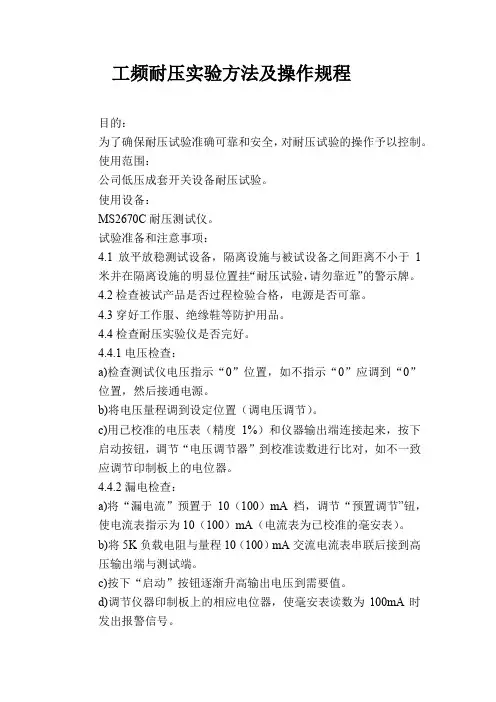

工频耐压实验方法及操作规程目的：为了确保耐压试验准确可靠和安全，对耐压试验的操作予以控制。
使用范围：公司低压成套开关设备耐压试验。
使用设备：MS2670C耐压测试仪。
试验准备和注意事项：4.1放平放稳测试设备，隔离设施与被试设备之间距离不小于1米并在隔离设施的明显位置挂“耐压试验，请勿靠近”的警示牌。
4.2检查被试产品是否过程检验合格，电源是否可靠。
4.3穿好工作服、绝缘鞋等防护用品。
4.4检查耐压实验仪是否完好。
4.4.1电压检查：a)检查测试仪电压指示“0”位置，如不指示“0”应调到“0”位置，然后接通电源。
b)将电压量程调到设定位置（调电压调节）。
c)用已校准的电压表（精度1%）和仪器输出端连接起来，按下启动按钮，调节“电压调节器”到校准读数进行比对，如不一致应调节印制板上的电位器。
4.4.2漏电检查：a)将“漏电流”预置于10（100）mA档，调节“预置调节”钮，使电流表指示为10（100）mA（电流表为已校准的毫安表）。
b)将5K负载电阻与量程10（100）mA交流电流表串联后接到高压输出端与测试端。
c)按下“启动”按钮逐渐升高输出电压到需要值。
d)调节仪器印制板上的相应电位器，使毫安表读数为100mA时发出报警信号。
e)4.4.3定时检查：按下所需设定的时间按键，重复测试程序，用电秒表（或其他可控时间表）对比，检查时间是否准确。
4.4.4两人操作应指定一人为主试人，其他人应远离试验仪做好警戒。
5.操作方法：5.1接通电源，在确定“电压调节”旋钮已置于“0”位后，再打开电源开关，电源指示灯亮。
5.2将测试仪器电压调节器置于“0”位后，再打开电源开关，电源指示等亮。
5.3根据产品出厂试验要求，用合适的专用导线，分别对施加试验电压的部位接线，同电位的导电部件可以连接起来。
5.4闭合需要进行试验的电器元件，用导线连接起成套设备的三相，试验电源线中的一端与连接起来的相线可靠接地，黄绿双色为主接地点。
4.GB-SJ-EN-IEC标准 耐压测试仪绝缘强度实验作业指导书
********有限公司实验室GB、SJ 、EN、IEC标准《耐压测试仪实验机》绝缘强度实验作业指导书文件编号：HHL-XYX-BZ-SOP-A/1-004版本：A/1编制人/日期：匡政政审核人/日期：审批人/日期：受控状态：修订页1.0目的：确保机器安全使用，延长机器的使用寿命，保证机器的工作质量符合技术要求;2.0适用范围：2.1适用于耐压测试仪试验的操作；2.2适用于规定的实验人员及设备维护人员;3.0参考标准:SJ/T 11384 -2008 《耐压测试仪通用规范》；GB 2099.1-2008 《家用和类似用途插头插座系列标准第1部分通用要求17.2章寿前基本试验方法、第21章寿后基本试验方法》/(IEC 60884-1:2006)；GB 16915.1-2014 《家用和类似用途固定式电气装置的开关第1部分通用要求16 章寿前基本试验方法、第19.1章寿后基本试验方法》/(IEC 60669-1:2007)；4.0试验前的条件：4.1使用的所有设备都必须以一年为周期进行调校，载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上；4.2检查样机的完整性，零部件，配件，附件应齐全；4.3环境温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下；5.0实验方法：5.1插好220V50Hz电源，将高压输出线和输出低端线分别与仪器的高、低两输出端接好并将两输出线端头悬空放好；5.2根据实验要求设置击穿电流按下“电源开关”→按下“报警电流设定”按钮，旋转电流调节旋钮，使电流显示值为试验所需报警值，设定完毕，释放“报警电流设定”按钮；5.3根据试验要求设定试验时间，按下“定时/连续”开关到“定时”档，拨动拨码上的数字，调节试验所需时间值，设置完毕，释放“定时/连续”开关到“连续”档；5.4根据试验要求设置试验电压，先将调压器旋钮逆时针旋到零位，按下“启动”按钮，“高压”指示灯亮，顺时针旋转调压器旋钮，直至高压显示仪表指示到所需电压；5.5一般耐压测试仪电压和电流和时间关系表1 GB标准状态电压电流时间寿前2000Vac 100ma 60s寿后1500Vac 100ma 60s表2 BS标准规格状态电压电流时间寿前2000Vac 100ma 60s 13A寿后1500Vac 100ma 60s寿前1500Vac 100ma 60s 15A寿后1500Vac 100ma 60s5.6按下“复位”按钮，切断试验电源，然后将高压输出试验夹高端接于试品的带电部分输出低端试验夹接于试品的绝缘部分；5.7按下“定时/连续”开关到“定时”档→按下“启动”按钮此时高压加到试品上电流表显示击穿电流值，待计时完成后，如果试品合格，则自动复位，如果试品不合格则高压自动切断，并声光报警，按下“复位”按钮，声光报警消除，恢复待试验状态；5.8试验完毕后切断电源整理仪器；6.0注意事项：6.1.本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险；6.2仪器必须可靠接地，在连接被测机器时，必须保证高压输出“0”及在“复位”状态；6.3测试时，仪器接地端与被测体要可靠相接，严禁开路；6.4切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；6.5尽可能避免高压输出端与地线短路，以防发生意外；6.6测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；6.7仪器避免阳光直射，不要在高温潮湿多尘的环境中使用或存放；7.0维修与保养：7.1每同须对仪器进行维护管理及相关调节键功能的运行检查，并做好《点检记录》；7.2关闭电源(来电空开）,等待30分钟让电容放电后，打开外壳，清理仪器内部灰尘；7.3季度检修及保养检查按钮是否破损，检查测试线是否破损，检查测试线，电源线（含接地线）连接是否松动。
耐压测试作业指导书(中英文)
1.0目的Purpose
规范耐压测试作业规程,确保产品的电气安全性能符合标准要求。
Pressure testing norms order to ensure that products meet the electrical safety performance standards.
2.0范围Scope
Current
输出
电压Output voltage
试电
时间Test Time
测试部位Test components
测试方法Method of testle
0.5mA
1500V
3S
A、不同极性的带电部件之间。Between the Different polarity of the charged components.
b).顺时针方向旋转耐压输出旋钮,直到得到所需要的电压值进行测试；
Clockwise rotation output voltage knob until the voltage needed to get value for testing;
c).漏电电流大于设定电流时，会立刻送出不合格信号(“不合格”指示灯灯亮，且发出蜂鸣警告声)，此时除非按“重复”按扭,否则无法回到准备状态。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、围能高自动化技术股份制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：（四）测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地；2、以逆时钟方向将「电压调整旋钮」转到最低电压位置；3、按下电源开关，将电源开关切至的位置；4、将按键「AC/DC」切在即选择交流工频耐压测试，切在即选择直流耐压测试；5、将按键「SETTING CURRENT/ARC切在的位置（调整档位）；6、将RANGE打到实际测量标准下所要求电流的档位，如不确定，在测试时应按照由小至大的顺序调整，以提供有效的保护；7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮（漏电流设定）；8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮（电弧设定）；9、将按键「SETTING CURRENT/ARC」切在的位置（测试档位）；10、将按键「TIMER」切在的位置，对照面板的TIMER显示值，跟据测试所需调整TIMER的旋钮；或将按键「TIMER」切在的位置，即不选用定时器；11、将测试线从RETURN端子连接到被测设备上；12、将红色高压测试棒的插接端子插入「高压输出端子」，并且将另一端连接到被测设备；13、按「START」一次，画面显示STBY(STAND BY，准备开始)；14、再按「START」开始测试，测试时红色警告灯会持续闪烁；15、调整「电压旋钮」使面板的电压显示值升至测试所需值，调整幅度匀速，应保持在200V/s左右；16、定时时间到后若待测物通过测试，则面板的PASS灯会亮起；17、若没有通过测试，则面板的FAIL灯会亮起，蜂鸣器开始鸣叫，此时将高压棒自被测体上移开，并按「RESET」可以使蜂鸣器及FAIL灯关闭，并且回到初始状态。
耐压测试指导书
5.1.2漏电流报警值预置范围：0.5～2mA。
5.1.3电压测试范围: UL规格:1200V～1600V；GS、CE规格：2000V～4000V(基本绝缘为2U+1000V，补充绝缘为2U+1750，双重或加强绝缘为4U+2750)。
5.2开机：接通电源，按下仪器电源开关，电源指示灯闪亮。按下启动钮，测试灯亮再按下复位钮，测试灯灭。表明电路、测试仪处于导通正常状态。
5.3.7.1测试位置：地线、带电体、使用或维修灯具时易接触的金属部位。
电器有限公司
受控状态
耐压测试指导书
版本
01
文件编号：/WI 08-10
页码
共2页第2页
5.3.7.2带开关的灯具，在测试时，其必须处于导通状态。
5.3.8测试完毕，按下复位钮，取下灯具。如不需测试，则关闭电源。
5.3.9所有的耐压，测试均可依该测试指导书进行模拟测试。
5.4.5测试时，仪器接地端与被测试灯具可靠相接，不允许开路。
5.4.6确保仪器处于适宜的工作环境，不允许受潮、撞击、仪器上堆砌其它物品等。
5.4.7仪器出现故障时，应及时上报，由专业人员进行修正。
5.4.8仪器应由专人操作、校正和维护。仪器使用一年后，送本市技术监督局鉴定合格后，方可继续使用。
6.0本指导书自2002年4月25日起实行。
5.4测试注意事项：
5.4.1每天测试前，测试员检测各测试参数是否符合规定要求。检查线路、耐压测试仪是否处于导通、正常状态，并记录于《耐压测试每日检查表》。
5.4.2测试人员必须戴绝缘皮手套，脚下垫绝缘橡皮垫，以防高压电击。
5.4.3仪器必须可靠接地：
5.4.4在连接被测灯具时，必须保持高压输出“0”及在“复位”状态。
耐压试验报告(中英对照)
T min
保压时间
保压时间
Time of Retaining Pressure Time of Retaining Pressure
结论：
本产品经
MPa 试验过程中，容器无渗漏，无可见的变形和异常声响;
试验结论：合格
Conclusion：
There is no leakage, visible distortion or sound during the test of this product in
耐压试验报告
Inspection Report of Pressure Test
□液压 Hy液组合 Gas and liquid combination
编号 No.：RT/ZZ-JL-12-02
产品名称 Product Name：
产品编号 Product No.：
试压部位
Test Part
壳体
Outer Casing
试验日期
Date of Test
工艺过程卡编号
Process Card NO.
/
压力表精度等级
Accurate Level of Pressure Gauge
压力表编号
Series No. of Pressure Gauge
氯离子含量(mg/L)
Date of Pressure Gauge Test
试验介质
Test Medium
介质温度(℃)
Medium Temperature
P
设计要求 压力试验 曲线
Pressure Test Curve
Required In Design
试验压力
Test pressure
耐压测试仪器作业指导书
文件编号：
：
PrintingMachineS.O.P
制定部门：工程部
Develop
类型 Type：
制定日期 Date :
版本 Version ：
页次 Page:
生效日期
Effective Date:
耐压仪
2014.10.11
A0
1/1
2014.10.1确保操作安全,质量及延长设备的使用寿命并保持最佳状态动作
6.尽可能避免高压输出端与地线短路，以防发生意外；
7.测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；
8.排除故障时，必须切断电源；
9.仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度.
10.仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放.
制作：吴慧聪2014-10-11
2.适用范围：适用于公司耐压仪的操作。
3.作业内容：
1.操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险；
2.仪器必须可靠接地；
3.在连接被测体时，必须保证高压输出“0”及在“复位”状态；
4.测试时，仪器接地端与被测体要可靠相接，严禁开路；
5.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；
审核：
批准：
耐压测试作业指导书-024
编
制
ቤተ መጻሕፍቲ ባይዱ
审
批
4．3．1 按下预置开关，设定漏电流报警值 0.5m~20mA（一般情况下预置 0.5mA） 。 4．3．2 将定时开关置于“关”位置，定时器不工作，选择手动。 4．3．3 按下启动按钮，调节电压旋钮，将电压调至所需的测试值， （具体电压调至按照客户参数要 求） 。 4．3．4 将高压棒击在接地线上，检查仪器是否正常，如仪器发出“嘀”声报警，则仪器处于正常状 态。再按下复位钮，报警停止，反之为不正常。 4．3．5 将被测试的成品、半成品、部件置于测试台面上，用耐压测试仪负极摄子夹紧灯具上零线， 按下启动按钮，用高压输出棒击触测试。 4．3．6 测试过程中，无报警信号，灯具合格，如发现“滴”报警声，则灯具漏电判不合格。 A、测试位置：地线带电体，使用或维修灯具时易接触的金属部位。 B、如果是带开关之灯具，在测试时，其必须处于导通之状态。 4．3．7 4．4 测试完毕，按下复位钮，取下灯具。 （如果不需要测试，则关闭电源） 。 测试注意事项
4．4．1 每次测试前，测试员检测各测试参数是否符合规定要求，检验查线路耐压测试仪是否处于导 通正常状态。
百 利 星 太 阳 能 科 技 有 限 公 司
BAILIXING SOLAR ENERGY SCI＆TECHCO.，LTD
编号：BL/（品）基-024
基础文件
耐压测试作业指导书
页次：2/2
版/次：A/0
4．1．1 操作设定：手动。 4．1．2 漏电流报警值预置范围：0.5m~20mA。 4．1．3 电压测试范围：具体测试参数按照客户要求。 4．2 开机：接通电源，按下仪器电源开关，电源指示灯亮；按下高压机或高压棒启动钮，测试灯亮， 按下高压机复位钮或松开高压棒启动钮，测试灯灭，表明耐压测试仪处于导通正常状态。 4．3 测试步骤及方法
UL758 耐压II 测试SOP(中英对照)
UL758/Para.29 Dielectric Test, Method II29.1 Specimens of finished wire are to be tested in accordance with the method described in 29.2 – 29.7.Insulated conductors, insulated flat cables, or the insulated conductors of a jacketed cable are to be tested. In the case of a jacketed cable, the insulated conductors are to be removed and tested independently of the jacketed cable.29.2 Six lengths of insulated wire or insulated conductors removed from a jacketed cable are to be tested. Each sample is to measure 24 inches (610 mm) in length. Three of the samples are to be tested in an unaged condition. The three straight samples intended for oven aging are to be conditioned in a circulating air oven for the same time and temperature as specified in tests for Physical Properties of Insulation and Jacket, Unaged and Air Oven Aged, Section 14.29.3 After air oven conditioning, the three specimens are to be cooled to room temperature in still air for a period of 16 – 96 hours before testing. After the cooling period, both the unaged and oven conditioned samples are to be tested. The center 12 inches (305 mm) section of each sample is to be wrapped with metal foil.29.4 The unaged and oven conditioned foil wrapped samples are to be placed in an oven for one hour. The temperature of the oven is to be equal to the temperature rating of the specimen being tested.29.5 The dielectric tester is to supply a 50 or 60 Hz continuously variable output from zero to at least five times the voltage rating of the wire specimen being tested. With a specimen in the circuit, the output potential is to have an crest factor (peak voltage divided by the rms voltage) equal to 95 – 105 percent of the crest factor of a pure sine wave over the upper half of the output range. The output voltage is to be monitored continuously by a voltmeter whose response time does not introduce a lagging error greater than one percent of full scale at the specified rate of increase in voltage. The overall accuracy shall not introduce an error greater than five percent. The maximum current output of the tester’s transformer is to be enough for testing samples to the specified dielectric withstand value without tripping of the circuit breaker by the charging unit. The test leads of the dielectric tester are to pass through an opening into the circulating air oven or in some other way be connected to the specimen while it is at the specified temperature in the circulating air oven.29.6 One test lead of the dielectric tester is to be connected to the conductor of the test specimen and the other test lead connected to the foil. While the samples are in the oven at the rated temperature, the voltage is to be increased from zero to the test potential specified in Table 28.1 at a rate not exceeding 500 volts per second. When this level is reached without breakdown, the voltage is to be held constant at this level for 60 seconds and then returned to zero. The rate of decreasing the test voltage is not specified.29.7 Unaged and oven aged specimens shall withstand the test voltage specified in Table 28.1without breakdown for 60 seconds.UL758第29章介电试验，方法II29.1 应采用成品电线的试样按29.2~29.7 所述的方法做试验。
耐电压试验机作业指导书
操作说明：首先在操作前应注意开关是否在“关”的位置，确定后方可开始以下操作.1.安装将测试红色电极连接高压输出接点(正)，绿色电极连接高压输出接点(负)将试样连接红﹑绿色电极鳄鱼夹上.（施高压样品接红线）1.开始测试2.1将总电源开关往上扳(ON)，即输入电压表指示本机输入电压.2.2依试验规定设定电流显示表之电流值，(如负载1A时，可调整电流设定钮至1.2A)2.3选择启动条件(任意启动/零点启动/计时及零点启动)，若有必要，请依试验规定设定耐电压时间.2.4依启动条件设定电压调整钮，电压之起始位置，否则按下测试启动钮无法启动.2.5依试验规定启动7.5KV或15KV选择钮，此时7.5(15)KV指示灯亮.2.6启动测试启动钮，依试验规定调整电压调整钮(调整钮以顺时针旋转电压亦逐渐增加)至规定的电压值，输出电压表则指示加于试样之电压值.2.7若欲测试耐压超过7.5KV时，则使用15KV.(如现使用7.5KV，而欲再使用15KV时，需先将电压调整钮归回零点，将测试启动钮切断重新启动即可.2.8试验完毕，关闭电源，拔掉电源插头，取下试样放电.结果判定：1.在测试标准规定耐电压值，时间及电流，当测试失败时，记录耐电压值及时间.2.在测试标准规定耐电压值，时间及电流，观察测试破坏程度.注意事项与维护保养：1.输入电压误范围应在±10%以内且保証仪器应正确接地，防止仪器漏电造成伤害.2.若被测物绝缘破损时，输出电流表则上升至设定位置，且自动将高压电切断，并发出警报.3.试验中应远离加压导线.保养：1.随时保持仪器之清洁，每次试验前后应用棉布擦拭仪器，使试件夹保持干净.2.定期于仪器传动部件加注润滑油(选用普通润滑油即可).3.检查各开关，继电器，线路是否烧蚀或是接触不良.4.本试验机属高压测试设备，不正确之使用及操作都可能造成危险之发生，只有经培训且合格之作业人员方得操作本仪器.相關參考標準:1.EIA-364-20D2.UL758及UL444。
耐压测试仪作业指导书
耐压测试仪作业指导书1耐压测试仪作业指导书修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。
二、范围操作 YD2673A 耐压测试仪测试公司产品的全过程。
三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。
二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三）技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。
2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。
五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。
三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。
AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。
5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。
经过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。
耐压测试机 作业指导书
三 阶 文 件启动测试键高压输出端共同测试端耐压测试机指导书 版本/次 A\04.2.2 测试参数设定：按【F1】键 (PROGRAM) 进入参数设定画面，如下：4.2.2.1交流耐压测试模式（AC）VOLT:设定耐压测试所需电压.HIGH:设定漏电电流上限值.TIME:设定测试时间，0表示连续测试。
LOW:设定漏电电流下限值，范围为小于漏电电流上限值或OFF.ARC:设定电弧上限，0表示OFF.RAMP:上升至设定电压所需时间，0表示OFF.FALL:从设定之电压值下降到零所需要时间，0表示OFF.4.2.2.2交流耐压测试模式（DC）VOLT:设定耐压测试所需电压.HIGH:设定漏电电流上限值.TIME:设定测试时间，0表示连续测试。
LOW:设定漏电电流下限值，范围为小于漏电电流上限值或OFF.ARC:设定电弧上限，0表示OFF.RAMP:上升至设定电压所需时间，0表示OFF.DWELL: 设定DWELL所需时间，0表示OFF.(在DWELL TIME动作期间，不判断漏电流上限值及下限值，但以不超过设定档位的上限值为限。
)FALL:从设定之电压值下降到零所需要时间，0表示OFF.I-RUS:选择侦测充电电流过低的功能是否开启。
4.2.2.2 绝缘电阻测试模式（IR）VOLT:设定绝缘电阻测试所需电压.LOW:设定绝缘电阻测试下限值.TIME:设定测试时间，0表示连续测试。
耐压测试机指导书 版本/次 A\0HIGH:设定绝缘电阻上限值.RAMP:上升至设定电压所需时间，0表示OFF.DWELL: 设定DWELL所需时间，0表示OFF.(在DWELL TIME动作期间，不判绝缘电阻上限值及下限值。
)FALL:从设定之电压值下降到零所需要时间，0表示OFF.4.2.3 测试参数设定好后，依连接待测物装置正确完成连线，按【START】键启动测试，测试完成后，测试步骤都通过测试且状态栏显示【PASS】,反之测试步骤有没有通过测试状态栏显示【FAIL】。
LPIRIS-WI-ZG-542-AO(耐压检测检验指导书)
编号文件类别支持性文件生效日期2013-11-041、目的规范产品耐压检测标准，指导检验人员规范、正确的实施产品绝缘检测工作。
2、适用范围适用于电子车间产品的耐压检测。
3、引用标准、文件及代用原则说明GB 7000.1-2007 灯具第1部分：一般要求与试验TB/T 3021-2001 铁道机车车辆电子装置BS EN 50155：2007 铁路应用—铁道机车车辆上使用的电子设备4、检测设备和仪器设备和仪器名称型号生产厂家耐压测试仪CS2671A 南京长盛仪器有限公司耐压测试仪面板示意图1：电源开关 2：启动钮 3：复位钮 4：遥控插座 5：电压调节钮 6：DC高压输出端7：AC高压输出端 8：回路接地线 9：超限灯 10：测试灯 11：电压单位指示灯12：电压显示 13：漏电流单位显示符 14：漏电流显示 15：测试时间单位指示符16：时间显示 17：定时开关 18：时间预置拨盘 19：漏电流调节钮 20：电流预置开关21：漏电流档 22：电流交流档 23电压开关转换5、内容5.1 操作前的准备5.1.1运行检查按耐压测试仪设备运行检查记录表要求进行运行检查，并做好相应运行检查记录。
1)电源开关检查2)启动按钮及指示灯检查3)时间继电器检查4)输出电压及漏电流检查将耐压测试仪的漏电流设置1mA,在输出端接入校验电阻（电阻值为1.5MΩ10W）,将耐压测编号文件类别支持性文件生效日期2013-11-04试仪的试验电压逐渐增加至1500V±3%，耐压测试仪报警装置应及时报警，则认为耐压仪运行正常。
5.1.2 产品试验电压的确定BS EN 50155：2007、TB/T 3021-2001标准中对产品耐压测试的试验电压要求试验电压的正弦波rms值应为：——500V，对应于72V以下的标称直流电压（或交流50V）；——1000V,对应于从72V到125V的标称直流电源（或交流50-90V）；——1500V，对应于从125V以上到315V的标称直流电压（或交流90-225V）；如果要使用直流电压进行测试，必须确保直流测试电压是交流测试电压的1.414倍，，这样直流电压才可以与交流电源峰值等值例如：1500V的交流电压，对应直流电压若要产生相同数量的电应力必须为1500*1.414即2121V 直流电压。
耐压测试仪操作规程作业指导书
1范围
适用于YX2670型耐压测试仪的操作和维护。
2操作前核查
2.1对耐压测试仪的相关有效证书进行核查，确认在有效期内。
2.2试验条件确认
2.2.1电压性质：
⑴频率：50HZ；⑵波形：正弦波。
2.2.2功率：≥0.5KVA
2.2.3试验时间：1min.
2.2.4电压值：当氧舱电源电压为220V时，试验电压为1500V；当氧舱电源电压为380V时，试验电压为1760V。
3.4保持试验电压值1min。
3.5随后，在10S内将电压值降至1/2试验电压值以下。
3.6试验曲线如下图所示：
4注意事项
4.1对已配置电源隔离变压器的氧舱，可免做此项试验。
4.2仪器操作前应仔细阅读使用说明书。
4.3试验前应关闭所有氧舱电气设备电源。
4.4氧舱空调电机配有启动电容时，在试验中要将电容短接，其它部件必要时可断开或取下。
4.5避免由于“过流保护”调整的过小，而出现假“击穿”现象。
4.6耐压试验系破坏性试验，不能连续做多次。
4.7安全防护
4.7.1仪器不用时，电压调整按扭，应旋到最小位置。
4.7.2仪器接地端应可靠接地。
4.7.3每次试验前均应检查高压试验线是否损坏。
4.7.4测试时，仪器应放在绝缘橡胶板上，操作人员应站在绝缘橡胶上进行操作。
2.2.5稳压电源（为避免由于氧舱所在地的电网.1根据氧舱的电源电压220V或380V选择相应的网电压，必要时接入稳压电源获得仪器要求的稳定电压值，接入耐压测试仪。
3.2在电源输入端与氧舱体或控制台壳体之间加电压。
3.3开始加的电压值不超过试验电压总量的1/2，然后在10S内逐渐加到试验电压值。
耐压测试仪操作规程作业指导书
耐压测试仪操作规程：操作步骤操作时必须戴橡胶绝缘手套、座位下垫橡胶绝缘垫！只有在测试灯熄灭状态，无高压输出状态时，才能进行被试品连接或拆卸操作！1、连接被测物体，确定电压表指示为“０”，测试灯熄灭，并连接地线；2、设定漏电流测试所需值；1) 按下预置/测试开关；2) 选择电流量程档，0～2mA量程或2mA～20mA量程；3) 调节所需漏电流报警值；4) 弹出预置/测试开关。
3、手动测试：1) 将定时开关置为关状态，按下启动开关，测试灯亮，将电压调节钮旋到需要的指示值3750Vac,测试时间3S.漏电流＜5mA;；2) 如果被测物体的漏电流指标超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警，超漏指示灯亮，此时被测物体的漏电流指标为不合格，按下复位键，即可消除报警声。
4、定时测试：1) 按下定时开关，调整时间定时器数值，设定所需测试时间值；2) 设定漏电流报警值，按下启动钮，将电压调到所需测试值；3) 如定时时间到，测试电压被切断，测试灯熄灭，则被测物体的漏电流指标为合格；若电流过大，在计时过程中超漏灯亮，蜂鸣器报警，被测物体的漏电流指标为不合格，按下复位键，即可消除报警声。
使用注意事项1、操作者必须戴橡胶绝缘手套，座位下垫橡胶绝缘垫，以防高压电击；2、仪器必须可靠接地；3、在连接被测体时,必须保证高压输出为“0”及在“复位”状态；4、测试时,仪器接地端与被测体要可靠相接，严禁开路；5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；6、尽可能避免高压输出端与地短路，以防发生意外；7、测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判；8、排除故障时，必须切断电源；9、仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；10、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；11、仪器使用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定，合格后，方可继续使用。
压力容器耐压试验作业指导书
压力容器耐压试验作业指导书1.总则压力容器耐压试验是指压力容器全面检验合格后，所进行的超过最高工作压力的液压试验或者气压试验。
为规范压力容器耐压试验，确保耐压试验安全与质量，特制定本作业指导书。
2.应用范围本作业指导书适用于《压力容器安全技术监察规程》范围内固定式压力容器的耐压实验检验。
3.检验依据及引用标准3.1《特种设备安全监察条例》（中华人民共和国国务院令第373号）3.2《压力容器安全技术监察规程》（质技监局锅发[1999]154号）（以下简称《容规》）3.3《压力容器定期检验规则》TSR R7001-2004 (以下简称《容检规》)4.人员资格及职责4.1检验人员必须持国家质量监督检验检疫总局颁发的，与所检验容器类别相适应的检验资格证书（或原有省级质量技术监督部门颁发的在有效期内的检验员资格证书）4.2检验人员的职责是遵照《特种设备安全监察条例》、《压力容器安全技术监察规程》、《压力容器定期检验规则》等法规文件的要求，按工艺要求对其进行试验，并填写有关记录，出具检验报告，对检验结论负责。
5.检验工具及仪器设备试压泵（压缩机、高压气瓶）、扳手、钳子、照明工具、肥皂水、毛刷等6.耐压试验项目、内容、技术要求及检验方法7.质量、技术记录7.1耐压试验报告（液压）7.2耐压试验报告（气压）7.3耐压试验记录（液压） ERDOS/RQ03-017.4耐压试验记录（气压） ERDOS/RQ03-028.耐压试验记录填写说明8.1基本说明8.1.1容器编号：填写压力容器使用单位自编号。
8.1.2各检验人员签字为所有该项目的检测人员都签字，日期为检验日期，而不是出具报告日期。
8.1.3对于管壳式容器应将“夹套”和“内筒”栏杠去；对于夹套内筒式容器将“管程”和“壳程”栏杠去。
8.2原始资料审查记录8.2.1内径栏：若为变径容器，应填写所有内径参数。
8.2.2制造规范、设计规范栏，不是GB150应将GB150杠去，并填写上实际的设计制造规范。
耐压测试仪操作指导书 CC2672C
4.3先将测试电压调节旋钮置“0”位后设置测试电压和漏电流值，以及自动测试时间。
4.4确定输出电压表的指示为“0”，而且“测试”灯不亮的情况下用测试端的测试线（黑色）连接被测物，然后将高压端的测试棒连接到被测物的另一个测试端。
耐高压测试仪作业指导书
1.0目的
指导测试室各相关人员对耐高压测试仪的使用，以及保证仪器的安全性。
2.0范围
CC2672C耐高压测试仪。
3.0责职
测试人：须严格按此实验方法进行操作，实验室人员负责设备维护保养。
4.0仪器操作步骤
4.1确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF位置，确认接地可靠。
4.8待完全复位后，仪器面板上电源开关置于OFF位，关掉电源总开关。
4.9拆除实验电路或被测物，拔掉仪器高压测试线，拆除测试夹具，整理实验仪器和实验平台。
5.0注意事项
5.1本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。
5.2使用人员应戴绝缘手套，脚下垫绝缘皮垫，以防电击。
5.3仪器测试端和被测物体的地线应良好连接，否则被测物体带有高压，可能发生意外事故。
5.8万一发生紧急情况，应该立即切断电源，拔出高压测试线。
制定：审核：批准：日期：
5.4开机前必须将“电压调节”旋钮逆时针旋到“0”位置，打开电源后，要按下“复位”，使输出电压断
开，测试灯不亮。
5.5在按下电压量程转换之前，要保证仪器处于“复位”状态，否则会损坏仪器。
5.6当仪器在启动状态或测试高压未释之前，绝对不能触及被测物，测试线或者高压测试端。
5.7严禁在仪器上面放置任何物品，注意通风和散热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1.4测试电压的设定:将定时器开关置于“关”的位置,并确认“输出”指示灯未显示及耐压输出表指针是否归零位，然后按“测试”按钮，顺时针调整耐压输出旋钮至适当位置(具体见4.1.7对照表)；
Test voltage settings: timer switch will be placed "off" position and confirm that "output" light output voltage and did not show whether the zero-table pointer, and then press the "test" button and adjust the voltage output clockwise Knob to the appropriate location (see 4.1.6 specific schedule)
4.1.2调整漏电电流旋扭至适当位置(具体见4.1.7对照表)；
Adjustment current leakage to the appropriate location (see 4.1.6 specific schedule)
4.1.3设定测试时间:依待测体之规格要求设定定时器的测试时间(使用定时器必须将定时器开关置于“开”的位置)；
4.1.7各国灯具设定之漏电电流、耐压输出值、试电时间对照表：
States set the lighting of leakage current, voltage output value of electric test of time table:
内容
销售国家
Sales state
漏电
电流Leakae
4.1.5若在准备状态时已设定好耐压输出值则不需按测试按钮,无输出则不必调整耐压输出按钮。
If in the preparation of state has set a good voltage output value is not subject to the test button, without having to adjust the output voltage output button.
B、带电部件与灯具的金属部件之间。
C、Between the charged component with hardware compont
通过开关动作可以成为不同极性的带电部件之间。Turn on/off the switch can to be difference polarity of the charged components
1.“A”测试部位的测试方法为：用测试线夹夹住产品电线的正极或负极，用高压棒接触产品电线的另一极，若击穿则不合格。The method of test component “A”: Clamping the Positive or negative of product wire by cord clip , high- voltage rod contacts the other polarity, if the breakdown , it shows disqualification.
适用于本厂电气安装完备之成品灯具的耐压测试。
Apply to the factory's products complete the installation of electrical lamp voltage of the test.
3.0测试仪器/工具Testing equipments / Tools
耐压测试机Pressure tester
4.0测试步骤Test Step
4.1测试前准备Test preparation
4.1.1测试前先检查各电器部件是否完好,确认OK后,打开总电源开关；
Before the test, please check whether the electrical equipment parts is good, and then open the switch after be sure is OK.
1.0目的Purpose
规范耐压测试作业规程,确保产品的电气安全性能符合标准要求。
Pressure testing norms order to ensure that products meet the electrical safety performance standards.
2.0范围Scope
Current
输出
电压Output voltage
试电
时间Test Time
测试部位Test components
测试方法Method of test
1.美国
加拿大
可移式Protable
0.5mA
1500V
3S
A、不同极性的带电部件之间。Between the பைடு நூலகம்ifferent polarity of the charged components.
4.1.6将耐压机接地线与测试棒短路，耐压机“不合格”指示灯灯亮，并发出蜂鸣声，此时除非按“重复”按钮,否则无法回到准备状态，确定耐压机正常；反之为不正常。
the ground wire of proof-voltage machine and test rod are short-circuit, "fail" indicator lights is light and have a beep sound, except press the “repeat “ button in this time, otherwise no way to return back to ready state to determine the normal voltage, or abnormal.
