各种管件放样图
管道放样图
备注：输入壁厚则计算内经轮廓，不输入壁厚则计算外径轮廓
马鞍口曲线图外径轮廓 100.00
80.00
60.00 40.00
20.00
0.00 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37
ຫໍສະໝຸດ Baidu
分项
计算公式 试验数值
小管外经 小管壁厚 大管外经 插入角度 圆周等分数 小管圆周角度 相贯线轮廓
a 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 660 dxs 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 b 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 1321 A 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 36 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 0.00 2.35 9.16 19.73 32.95 47.33 61.15 72.66 80.30 82.97 80.30 72.66 61.15 47.33 32.95 19.73 9.16 2.35 0.00 2.35 9.16 19.73 32.95 47.33 61.15 72.66 80.30 82.97 80.30 72.66 61.15 47.33 32.95 19.73 9.16 2.35 0.00
管道弯头展开放样图作法
管道弯头展开放样图作法
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一局
部要在安装过程中根据实际情况现场制作，而制作这类管件必须先进展展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进展展开放样。
图3-1直角马蹄弯图3-2任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤〔己知尺寸a、b、D和角度〕。
〔1〕按尺寸画出立面图，如图3-3所示。
〔2〕以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
〔3〕由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
〔4〕作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
〔5〕过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
〔6〕用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样〔己知直径D〕
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4直角弯展开图
二、虾壳弯的展开放样虾壳弯由假设干个带斜截面的直管段组成，有两个端节及假设干
个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
几种简单弯头手工放样方法
几种简单弯头手工放样方法
随着社会的发展进步，好多人员都想学一门技术，弯头、三通放样技术成为很多爱好者的首选。不过如果没有老师指点，弯头、三通放样非常难学，还要有一定的放样基础。
很多网友都问我各种管件放样展开的方法，说实在的，还真不好说清楚。有的学员一点基础都不懂，就想快速成为老师傅，放样准确简单，那只有使用合适的展开软件。随着社会的进步，现在放样技术员都用实用的软件放样了，省时省力，方便快捷。可是还是有人想要学习手工放样技巧，了解原理。
以下是我总结的几种简单弯头手工展开方法。
1、板金展开图样一般都采用相贯线法放样，没有计算公式。制图软件绘制比较方便。
手工放样步骤：（以一节为例，其余方法相同）
1）先按实际尺寸画出弯头侧面投影。包括接缝线。
2）按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。
3）取一个图样，（将中心线垂直的设置）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度
正好是图样直径的圆周长。（封闭的长方形）
4）将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
5）将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连接，就是展开的曲线。等分作的越密，曲线越准。
6）放出咬口的量，和板厚处理。
弯头下料必须知道弯曲半径，厚度、几节。
2、虾米腰弯头的画法（以90°为例，其他角度相同）
向左转|向右转
如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
常用焊接管件的放样方法
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄
弯图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

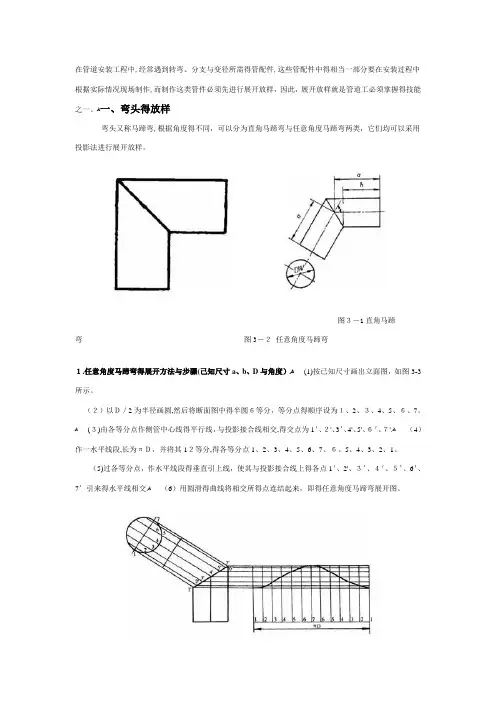

各种管件放样图
在管道安装I:程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相％一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类.它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3・2任意角度马蹄弯
1. 任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）.
（1）按已知尺寸画出立面图，如图3・3所示。
（2）以D/2为半径画圆.然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1'、2\ 3'、4\ 5\ 6\ 7\
（4）作一水平线段，长为/D,并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、
Io
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1气2\ 3‘、4\ 5\ 6\ 7,引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3.3任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样(己知直径D)
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆
6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3・4直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成.有两个端节及若干个中节组成，端节为中节的一半，根据中节数的光少，虾壳弯分为单节、两节、三节等：节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难C 1、90。单节虾壳弯展开方法、步骤：
各种管件放样图
在管道安装工程中,经常遇到转弯、分支与变径所需得管配件,这些管配件中得相当一部分要在安装过程中根据实际情况现场制作,而制作这类管件必须先进行展开放样,因此,展开放样就是管道工必须掌握得技能之一、ﻫ一、弯头得放样
弯头又称马蹄弯,根据角度得不同,可以分为直角马蹄弯与任意角度马蹄弯两类,它们均可以采用投影法进行展开放样。
图3-１直角马蹄
弯图3—２任意角度马蹄弯
１.任意角度马蹄弯得展开方法与步骤(己知尺寸a、b、D与角度)。ﻫ (１)按已知尺寸画出立面图,如图3－3所示。ﻫ (2)以Ｄ／2为半径画圆,然后将断面图中得半圆6等分,等分点得顺序设为1、2、3、4、5、6、7。
(3)由各等分点作侧管中心线得平行线,与投影接合线相交,得交点为1＇、2’、３＇、４'、5＇、6’、7＇。ﻫ (4)作一水平线段,长为πD,并将其12等分,得各等分点1、2、3、4、5、６、7、6、５、4、3、２、1。ﻫ(5)过各等分点,作水平线段得垂直引上线,使其与投影接合线上得各点1＇、2'、3'、4＇、5’、6＇、７＇引来得水平线相交。ﻫ (6)用圆滑得曲线将相交所得点连结起来,即得任意角度马蹄弯展开图。
图3－3 任意角度马蹄弯得展开放样图
２、直角马蹄弯得展开放样(己知直径D)ﻫ由于直角马蹄弯得侧管与立管垂直,因此,可以不画立面图与断面图,以D／2为半径画圆,然后将半圆6等分,其余与任意角度马蹄弯得展开放样方法相似、
图３－4 直角弯展开图
二、虾壳弯得展开放样
虾壳弯由若干个带斜截面得直管段组成,有两个端节及若干个中节组成,端节为中节得一半,根据中节数得多少,虾壳弯分为单节、两节、三节等;节数越多,弯头得外观越圆滑,对介质得阻力越小,但制作越困难。ﻫ1、90°单节虾壳弯展开方法、步骤:
管道弯头展开放样图作法【范本模板】
管道弯头展开放样图作法
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件,这些管配件中的相当一部分要在安装过程中根据实际情况现场制作,而制作这类管件必须先进行展开放样，因此,展开放样是管道工必须掌握的技能之一.
一、弯头的放样
弯头又称马蹄弯,根据角度的不同,可以分为直角马蹄弯和任意角度马蹄弯两类,它们均可以采用投影法进行展开放样。
图3-１直角马蹄弯图3－2 任意角度马蹄弯
(1）按已知1．任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、Ｄ和角度）。ﻫ
尺寸画出立面图,如图3－３所示。ﻫ(２)以D/2为半径画圆，然后将断面图中的半圆６等分,等分点的顺序设为１、2、3、4、5、6、７。ﻫ(３)由各等分点作侧管中心
(4）线的平行线，与投影接合线相交,得交点为1'、2'、3＇、4'、５'、6'、7'。ﻫ
作一水平线段,长为πD,并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、４、3、2、1。
(5)过各等分点,作水平线段的垂直引上线，使其与投影接合线上的各点1'、2＇、３'、4＇、5＇、６'、7＇引来的水平线相交。ﻫ（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3—3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样(己知直径D)
由于直角马蹄弯的侧管与立管垂直,因此,可以不画立面图和断面图,以D/2为半径画圆,然后将半圆6等分,其余与任意角度马蹄弯的展开放样方法相似。
图3－４直角弯展开图
二、虾壳弯的展开放样ﻫ虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成,端节为中节的一半,根据中节数的多少,虾壳弯分为单节、两节、三节等;节数越多，弯头的外观越圆滑，对介质的阻力越小,但制作越困难。
断节下料展开图(管件)
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
常用管件放样展开图【管工干货】
常用管件放样展开图【管工干货】
概述
在管道工程中看懂图，下准料是十分重要的，下料过程大致可分为放样，作展开图，画线，切割，等步骤。其中放样和作展开图是下料过程的关键。
依照实物或施工图的要求，按正投影原理把需要制作的管子，管件等形状画到放样平台，钢板或油毡纸上的操作称为放样，所画出的图形称为放样图。
将管子，管件等物体的表面按其实际形状和大小，摊平在一个平面上，称为管子，管件等物体的展开，展开后所得到的平面图形，称为该物体的表面展示图。
管子，管件等物体展开的方法，有计算法和作图法，一般施工现场多采用作图法。无论制品的外形如何复杂、都可以用这两种方法来展开。
在作图展开法中，按其作图方法的不同，又可分为放射线法，平行线法和三角形法等，本编章介绍的常用展开图主要有弯头，三通、大小头，就是采用常用的平行线法和放射线法。
展开下料的壁厚处理
钢管都有一定的壁厚，分内径，外径和平均直径。在展开下料过程中，如果取错管径，作出来的展开图及管件的下料会产生较大的误差。因此在展开下料前必须根据具体情况决定用外径还是用内径。解决这个问题的过程称为壁厚处理。凡壁厚（板厚）大于1.5mm的，均应进行壁厚处理。
圆管类下料展开长度计算
用钢板卷制的管展开长度的计算，钢板在卷成圆管时，里面受压缩短、外面受拉伸长，中性层不变。因此应按中径计算圆管展开长度。
同时制作展开图的样板也有厚度，因此样板的周长也应考虑这个因素。即L=π（d+t）。
异径三通管壁厚处理
异径三通小管径端的展开周长按管径中径即π（d+t），开孔端展开周长则按小管径内径计算，即πd。
管道弯头展开放样图作法
管道弯头展开放样图作法
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
管道弯头展开放样图作法
管道弯头展开放样图作法
令狐采学
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
各种管件放样图
在管道安装工程中,经常遇到转弯、分支与变径所需得管配件,这些管配件中得相当一部分要在安装过程中根据实际情况现场制作,而制作这类管件必须先进行展开放样，因此，展开放样就是管道工必须掌握得技能之一。ﻫ一、弯头得放样
弯头又称马蹄弯,根据角度得不同，可以分为直角马蹄弯与任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图３－1直角马蹄
弯图3－２任意角度马蹄弯
１.任意角度马蹄弯得展开方法与步骤(己知尺寸a、b、D与角度）.ﻫ (1)按已知尺寸画出立面图，如图3-3所示。
（２）以Ｄ／2为半径画圆,然后将断面图中得半圆６等分，等分点得顺序设为１、2、３、4、5、６、7。ﻫ (３)由各等分点作侧管中心线得平行线，与投影接合线相交,得交点为1＇、２'、3’、4'、5'、６＇、７'.ﻫ（4）作一水平线段,长为πＤ，并将其1２等分,得各等分点1、2、3、4、5、6、7、６、5、4、3、2、1。
（5)过各等分点，作水平线段得垂直引上线，使其与投影接合线上得各点1＇、2'、３’、４＇、５’、6＇、7’引来得水平线相交.ﻫ（6）用圆滑得曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯得展开放样图
2、直角马蹄弯得展开放样（己知直径D)
由于直角马蹄弯得侧管与立管垂直，因此，可以不画立面图与断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯得展开放样方法相似。
图3－4 直角弯展开图
二、虾壳弯得展开放样ﻫ虾壳弯由若干个带斜截面得直管段组成，有两个端节及若干个中节组成，端节为中节得一半,根据中节数得多少，虾壳弯分为单节、两节、三节等；节数越多，弯头得外观越圆滑，对介质得阻力越小，但制作越困难。ﻫ1、90°单节虾壳弯展开方法、步骤：
各种管件放样图
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
