CCD与CMOS图像传感器的成像原理
CCD和CMOS摄像头成像原理以及其他区别
CCD和CMOS摄像头成像原理以及其他区别成像原理：CCD摄像头的成像原理基于电荷耦合器件。
它由一个二维阵列组成，每个单元都能够捕捉光的能量并将其转化为电荷信号。
这些电荷信号在行和列之间传输，最终被转换为模拟电压信号。
然后，这些模拟信号通过模数转换器转换为数字信号进行处理。
CMOS摄像头的成像原理则是基于互补金属氧化物半导体技术。
它由一组光电二极管和放大器组成，每个像素都有自己的放大器。
当光照射到像素上时，光电二极管会产生电流，放大器将其放大并转换为电压信号。
这些电压信号可以直接转换为数字信号进行处理。
工作原理：CCD摄像头的工作原理是将每个像素的电荷值逐个传递到一个读出电路中。
在每个传递过程中，电荷信号会被逐渐放大和整合，然后传输到模数转换器进行数字化。
这种逐行扫描方式可以提供较高的图像质量和灵敏度，但需要较长的读取时间。
CMOS摄像头的工作原理是通过每个像素的独立电路来直接转换光信号为电压信号。
每个像素都有自己的放大器和模数转换器，可以同时工作。
这种并行读取方式使得CMOS摄像头具有较快的读取速度和较低的功耗。
其他区别：1.灵敏度：由于CCD摄像头的电荷耦合原理，在低光条件下表现出色，具有较高的灵敏度。
而CMOS摄像头的灵敏度较低，容易出现图像噪点。
2.功耗：CMOS摄像头相比CCD摄像头具有较低的功耗，这使得它在便携设备和电池供电应用中更受欢迎。
3.成本：CMOS摄像头的制造成本较低，因为它使用了标准CMOS制程。
相比之下，CCD摄像头的制造成本较高。
4.图像质量：由于CCD摄像头的灵敏度和噪点表现，它通常能够提供更高的图像质量，尤其在高动态范围和低光条件下。
CMOS摄像头由于噪点较高，图像质量可能受到一些影响。
5.集成度：CMOS摄像头具有更高的集成度，可以在同一芯片上集成其他功能，如图像处理和通信接口。
这使得CMOS摄像头更适合于多功能摄像头应用。
总结而言，CCD和CMOS摄像头在成像原理、工作原理、灵敏度、功耗、成本、图像质量和集成度等方面存在一些区别。
ccd与cmos传感技术的原理、作用及其区别对比详解
ccd与cmos传感技术的原理、作用及其区别对比详解无论是CCD还是CMOS，它们都采用感光元件作为影像捕获的基本手段，CCD/CMOS感光元件的核心都是一个感光二极管（photodiode），该二极管在接受光线照射之后能够产生输出电流，而电流的强度则与光照的强度对应。
但在周边组成上，CCD的感光元件与CMOS的感光元件并不相同，前者的感光元件除了感光二极管之外，包括一个用于控制相邻电荷的存储单元，感光二极管占据了绝大多数面积—换一种说法就是，CCD感光元件中的有效感光面积较大，在同等条件下可接收到较强的光信号，对应的输出电信号也更明晰。
而CMOS感光元件的构成就比较复杂，除处于核心地位的感光二极管之外，它还包括放大器与模数转换电路，每个像点的构成为一个感光二极管和三颗晶体管，而感光二极管占据的面积只是整个元件的一小部分，造成CMOS传感器的开口率远低于CCD （开口率：有效感光区域与整个感光元件的面积比值）；这样在接受同等光照及元件大小相同的情况下，CMOS感光元件所能捕捉到的光信号就明显小于CCD元件，灵敏度较低；体现在输出结果上，就是CMOS传感器捕捉到的图像内容不如CCD传感器来得丰富，图像细节丢失情况严重且噪声明显，这也是早期CMOS 传感器只能用于低端场合的一大原因。
CMOS开口率低造成的另一个麻烦在于，它的像素点密度无法做到媲美CCD的地步，因为随着密度的提高，感光元件的比重面积将因此缩小，而CMOS开口率太低，有效感光区域小得可怜，图像细节丢失情况会愈为严重。
因此在传感器尺寸相同的前提下，CCD 的像素规模总是高于同时期的CMOS传感器，这也是CMOS长期以来都未能进入主流数码相机市场的重要原因之一。
每个感光元件对应图像传感器中的一个像点，由于感光元件只能感应光的强度，无法捕获色彩信息，因此必须在感光元件上方覆盖彩色滤光片。
在这方面，不同的传感器厂商有不同的解决方案，最常用的做法是覆盖RGB红绿蓝三色滤光片，以1：2：1的构成由四个像点构成一个彩色像素（即红蓝滤光片分别覆盖一个像点，剩下的两个像点都覆盖绿色滤光片），采取这种比例的原因是人眼对绿色较为敏感。

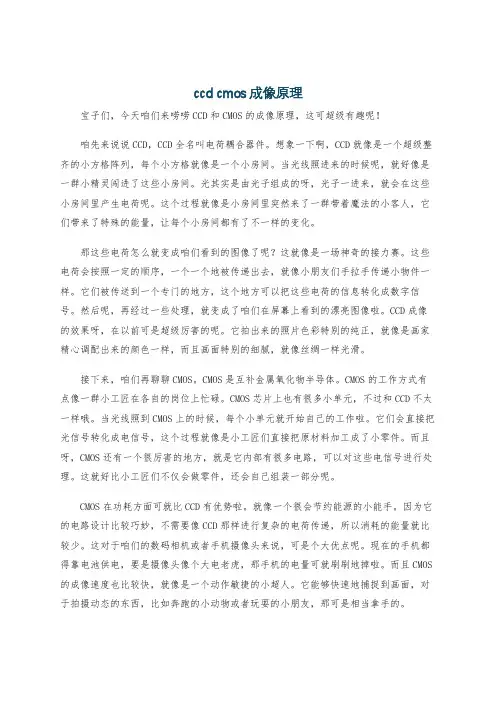

ccd cmos成像原理
ccd cmos成像原理宝子们，今天咱们来唠唠CCD和CMOS的成像原理，这可超级有趣呢！咱先来说说CCD，CCD全名叫电荷耦合器件。
想象一下啊，CCD就像是一个超级整齐的小方格阵列，每个小方格就像是一个小房间。
当光线照进来的时候呢，就好像是一群小精灵闯进了这些小房间。
光其实是由光子组成的呀，光子一进来，就会在这些小房间里产生电荷呢。
这个过程就像是小房间里突然来了一群带着魔法的小客人，它们带来了特殊的能量，让每个小房间都有了不一样的变化。
那这些电荷怎么就变成咱们看到的图像了呢？这就像是一场神奇的接力赛。
这些电荷会按照一定的顺序，一个一个地被传递出去，就像小朋友们手拉手传递小物件一样。
它们被传送到一个专门的地方，这个地方可以把这些电荷的信息转化成数字信号。
然后呢，再经过一些处理，就变成了咱们在屏幕上看到的漂亮图像啦。
CCD成像的效果呀，在以前可是超级厉害的呢。
它拍出来的照片色彩特别的纯正，就像是画家精心调配出来的颜色一样，而且画面特别的细腻，就像丝绸一样光滑。
接下来，咱们再聊聊CMOS。
CMOS是互补金属氧化物半导体。
CMOS的工作方式有点像一群小工匠在各自的岗位上忙碌。
CMOS芯片上也有很多小单元，不过和CCD不太一样哦。
当光线照到CMOS上的时候，每个小单元就开始自己的工作啦。
它们会直接把光信号转化成电信号，这个过程就像是小工匠们直接把原材料加工成了小零件。
而且呀，CMOS还有一个很厉害的地方，就是它内部有很多电路，可以对这些电信号进行处理。
这就好比小工匠们不仅会做零件，还会自己组装一部分呢。
CMOS在功耗方面可就比CCD有优势啦。
就像一个很会节约能源的小能手。
因为它的电路设计比较巧妙，不需要像CCD那样进行复杂的电荷传递，所以消耗的能量就比较少。
这对于咱们的数码相机或者手机摄像头来说，可是个大优点呢。
现在的手机都得靠电池供电，要是摄像头像个大电老虎，那手机的电量可就刷刷地掉啦。
而且CMOS 的成像速度也比较快，就像是一个动作敏捷的小超人。
CCD与CMOS成像原理

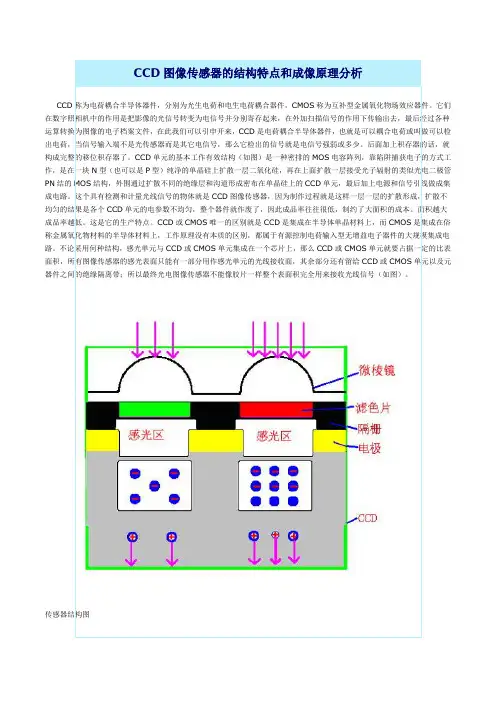

CCD图像传感器的结构特点和成像原理分析CCD称为电荷耦合半导体器件，分别为光生电荷和电生电荷耦合器件，CMOS称为互补型金属氧化物场效应器件。
它们在数字照相机中的作用是把影像的光信号转变为电信号并分别寄存起来，在外加扫描信号的作用下传输出去，最后经过各种运算转换为图像的电子档案文件，在此我们可以引申开来，CCD是电荷耦合半导体器件，也就是可以耦合电荷或叫做可以检出电荷，当信号输入端不是光传感器而是其它电信号，那么它检出的信号就是电信号强弱或多少。
后面加上积存器的话，就构成完整的移位积存器了。
CCD单元的基本工作有效结构（如图）是一种密排的MOS电容阵列，靠陷阱捕获电子的方式工作，是在一块N型（也可以是P型）纯净的单晶硅上扩散一层二氧化硅，再在上面扩散一层接受光子辐射的类似光电二极管PN结的MOS结构，外围通过扩散不同的绝缘层和沟道形成密布在单晶硅上的CCD单元，最后加上电源和信号引线做成集成电路。
这个具有检测和计量光线信号的物体就是CCD图像传感器，因为制作过程就是这样一层一层的扩散形成，扩散不均匀的结果是各个CCD单元的电参数不均匀，整个器件就作废了，因此成品率往往很低，制约了大面积的成本。
面积越大成品率越低。
这是它的生产特点。
CCD或CMOS唯一的区别就是CCD是集成在半导体单晶材料上，而CMOS是集成在俗称金属氧化物材料的半导体材料上，工作原理没有本质的区别，都属于有源控制电荷输入型无增益电子器件的大规模集成电路。
不论采用何种结构，感光单元与CCD或CMOS单元集成在一个芯片上，那么CCD或CMOS单元就要占据一定的比表面积，所有图像传感器的感光表面只能有一部分用作感光单元的光线接收面，其余部分还有留给CCD或CMOS单元以及元器件之间的绝缘隔离带；所以最终光电图像传感器不能像胶片一样整个表面积完全用来接收光线信号（如图）。
传感器结构图CCD刨面结构图CCD影像传感器是一种特殊用途的光生电荷耦合器集成电路芯片，它的主体结构分为感光区、信号暂存区和信号读出寄存器构成。
CCD和CMOS传感器的原理及区别
CCD和CMOS传感器的原理及区别一、CCD和CMOS物理结构CCD 英文全名 Charge Coupled Device，感光耦合元件，CCD为数码相机中可记录光线变化的半导体，通常以百万像素〈megapixel〉为单位。
数码相机规格中的多少百万像素，指的就是CCD的解析度，也代表着这台数位相机的 CCD 上有多少感光元件。
CCD 主要材质为硅晶半导体，基本原理类似 CASIO 计算机上的太阳能电池，透过光电效应，由感光元件表面感应来源光线，从而转换成储存电荷的能力。
CCD 元件上安排有通道线路，将这些电荷传输至放大解码原件，就能还原所有CCD上感光元件产生的信号，并构成了一幅完整的画。
CMOS 英文全名 Complementary Metal-Oxide Semiconductor，互补性氧化金属半导体，CMOS和CCD一样同为在数码相机中可记录光线变化的半导体，外观上几乎无分轩轾。
但CMOS的制造技术和CCD 不同，反而比较接近一般电脑晶片。
CMOS的材质主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带正电）和P （带负电）级的半导体，这两个互补效应所产生的电流即可被处理晶片纪录和解读成影。
二、CMOS和CCD传感器原理CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。
这种转换的原理与“太阳能电池”效应相近，光线越强、电力越强；反之，光线越弱、电力也越弱的道理，将光影像转换为电子数字信号。
比较CCD 和CMOS 的结构，ADC的位置和数量是最大的不同。
简单的说，CCD每曝光一次，在快门关闭后进行像素转移处理，将每一行中每一个像素（pixel）的电荷信号依序传入“缓冲器”中，由底端的线路引导输出至CCD 旁的放大器进行放大，再串联ADC 输出；相对地，CMOS 的设计中每个像素旁就直接连着ADC（放大兼类比数字信号转换器），讯号直接放大并转换成数字信号。
ccd图像传感器的工作原理
ccd图像传感器的工作原理
CCD（Charged Coupled Device）图像传感器是一种将光信号
转换为电信号的电子器件。
它具有由一系列电荷耦合转移器件组成的阵列。
其工作原理如下：
1. 光感受：图像传感器的表面涂有光敏材料，例如硅或硒化铟。
当光照射到传感器上时，光子会激发光敏材料中的电子。
2. 电荷耦合：在CCD传感器中，光激发的电子通过电场力被
引导至特定位置。
在传感器的一侧，存在着电荷耦合器件（CCD）的阵列。
这些器件由一系列电容构成，能将移动的
电子推入下一个电容。
3. 移位寄存：一旦电子被推入下一个电容，电荷耦合器件会以逐行或逐列的方式将电子移动到存储区域。
这些存储区域称为移位寄存器，在这里，电荷可以被暂时存储和传输。
4. 电荷读出：当所有行或列的电荷都被移动到相应的移位寄存器时，电子的集合就可以被读出。
通过将电荷转换为电压信号，其可以被进一步处理和转换为数字信号。
总结：CCD图像传感器的工作原理可以分为光感受、电荷耦合、移位寄存和电荷读出四个步骤。
通过光激发、电荷移动和存储，最终将光信号转换为电信号，并进一步处理为数字信号。
CCD和CMOS图像传感器的区别
CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。
如下图所示，CCD传感器中每一行中每一个象素的电荷数据都会依次传送到下一个象素中，由最底端部分输出，再经由传感器边缘的放大器进行放大输出；而在CMOS传感器中，每个象素都会邻接一个放大器及A/D转换电路，用类似内存电路的方式将数据输出。造成这种差异的原因在于：CCD的特殊工艺可保证数据在传送时不会失真，因此各个象素的数据可汇聚至边缘再进行放大处理；而CMOS工艺的数据在传送距离较长时会产生噪声，因此，必须先放大，再整合各个象素的数据。
4. 噪声差异：由于CMOS传感器的每个感光二极管都需搭配一个放大器，而放大器属于模拟电路，很难让每个放大器所得到的结果保持一致，因此与只有一个放大器放在芯片边缘的CCD传感器相比，CMOS传感器的噪声就会增加很多，影响图像品质。
5. 功耗差异：CMOS传感器的图像采集方式为主动式，感光二极管所产生的电荷会直接由晶体管放大输出，但CCD传感器为被动式采集，需外加电压让每个象素中的电荷移动，而此外加电压通常需要达到12~18V；因此，CCD传感器除了在电源管理电路设计上的难度更高之外(需外加 Power IC)，高驱动电压更使其功耗远高于CMOS传感器的水平。举例来说，OmniVision近期推出的OV7640(1/4英寸、VGA)，在 30 fps的速度下运行，功耗仅为40mW；而致力于低功耗CCD传感器的Sanyo公司去年推出了1/7英寸、CIF等级的产品，其功耗却仍保持在90mW 以上，虽然该公司近期将推出35mW的新产品，但仍与CMOS传感器存在差距，且仍处于样品阶段。
解释CCD和CMOS摄像机
解釋CCD和CMOS攝像機在传统观念中，CCD代表着高解析度、低噪点等优点，而CMOS由于噪点问题，一直与电脑摄像头、手机摄像头等对画质要求不高的电子产品联系在一起。
但是现在CMOS摄像机绝非只局限于简单的应用，甚至发展于高清系列。
首先我们还是从CCD和CMOS的不同工作原理说起。
CCD在工作时，上百万个像素感光后会生成上百万个电荷，所有的电荷全部经过一个“放大器”进行电压转变，形成电子信号，因此，这个“放大器”就成为了一个制约图像处理速度的“瓶颈”，所有电荷由单一通道输出，就像千军万马从一座桥上通过，当数据量大的时候就发生信号“拥堵”，而HDV格式却恰恰需要在短时间内处理大量数据，因此，在民用级产品中使用单CCD无法满足高速读取高清数据的需要。
而CMOS则不同，每个像素点都有一个单独的放大器转换输出，因此CMOS没有CCD的“瓶颈”问题，能够在短时间内处理大量数据，输出高清影像，因此也能都满足高清HDV的需求。
另外，CMOS工作所需要的电压比CCD低很多，功耗大约只有CCD的1/3。
因此,电池尺寸可以做得更小，使得摄像机的体积也就做得更小。
而且，每个CMOS都有单独的数据处理能力，这也大大减少的集成电路的体积，这也让高清数码摄像机得以实现小型化。
1. 什么是CCD摄像机？CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
2. CCD摄像机的工作方式被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
3. CCD芯片的尺寸CCD的成像尺寸常用的有1/2"、1/3"等，成像尺寸越小的摄像机的体积可以做得更小些。
ccd cmos 工作原理
ccd cmos 工作原理
CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）
是图像传感器的两种常见类型。
它们的工作原理略有不同。
CCD工作原理：
1. 光子在CCD表面的感光区域产生电子。
2. 通过CCD的物理结构和潜在势场控制电子的移动。
3. 电子被沿着接受器上的电荷传输通道移动。
4. 电荷传输的顺序使得电子最终进入集成电荷放大器（Integrating Amplifier）。
5. 集成电荷放大器将电子转化为电压信号。
6. 数字转换电路将电压信号转化为数字形式。
CMOS工作原理：
1. 光子在CMOS感光元件上产生电荷。
2. 当电荷进入像素中的感光元件后，CMOS像素电路会将其
转换为电压信号。
3. 通过选择性放大的方式，电压信号被转换为数字形式。
总结：
CCD和CMOS图像传感器都能将光子转化为电荷或电压信号，最终转换为数字形式，但其工作原理略有不同。
CCD使用电
荷传输方式，CMOS使用电压信号转换方式。
CCD、CMOS的成像原理
下面这张是常见CCD相机成像过程的简单描述，现说明一下：1、用相机拍摄景物时，景物反射的光线通过相机的镜头透射到CCD上。
2、当CCD曝光后，光电二极管受到光线的激发释放出电荷，感光元件的电信号便由此产生。
3、CCD控制芯片利用感光元件中的控制信号线路对光电二极管产生的电流进行控制，由电流传输电路输出，CCD会将一次成像产生的电信号收集起来，统一输出到放大器。
4、经过放大和滤波后的电信号被送到A/D，由A/D将电信号（此时为模拟信号）转换为数字信号，数值的大小和电信号的强度即电压的高低成正比。
这些数值其实就是图像的数据了。
5、不过单依靠第4步所得到的图像数据还不能直接生成图像，还要输出到数字信号处理器（DSP）。
在DSP中，这些图像数据被进行色彩校正、白平衡处理（视用户在相机中的设定而定）等后期处理，编码为相机所支持的图像格式、分辨率等数据格式，然后才会被存储为图像文件。
6、最后，图像文件就被写入到存储器上（内置或外置存储器）。
目前市面上大部分相机使用的影像传感器是CCD（Chagre Couled Device），即电荷耦合器，是一种特殊的半导体材料。
它是由大量独立的光敏元件组成，这些光敏元件通常是按矩阵排列的，通常以百万像素（megapixel）为单位。
相机规格中的多少百万像素，指的就是CCD的分辨率，也就是指这台相机的CCD上有多少感光组件。
光线透过镜头照射到CCD上，并被转换成电荷，每个元件上的电荷量取决于它所受到的光照强度。
当你按动快门，CCD将各个元件的信息传送到A/D上，模拟电信号经过A/D处理后变成数字信号，数字信号以一定格式压缩后存入缓存内，此时一张数码照片就诞生了。
CCD通常用在相机、DV和扫描仪上，作为感光的组件。
（关于CCD到底长得什么模样以及它的组件放大图片，见下图）传统CCD排列为矩阵，然而这样的作法却限制了在有效面积内提升分辨率的能力。
1/ 1.8CCD的理想值大约为六百万像素，而在成本和制造良品率的考虑下降低至四百万是合理值。
CCD和CMOS的技术特点及分类
CCD和CMOS的技术特点及分类CCD和CMOS的技术特点及分类在可以预见的未来，CCD和CMOS两种传感器将在各自的成像领域中扮演重要的角色。
那些成功的高端图像捕捉应用用户将不止考虑基本的技术因素，而且还必须考虑其持续发展性、适应性和技术支持性。
他们将会在CCD和CMOS传感器供货商的保证下在这种动态技术发展环境中作出长远的考虑。
CCD和CMOS图像传感器均以象素化的金属氧化半导体构成。
它们的每个象素通过积累与入射光强成比例的信号电荷完成与空间一一对应的采样功能。
当曝光结束以后，CCD传感器将信号电荷包按照一定的次序转移到一个公共的输出结构中，在这里信号电荷被转换为电压，同时作为一个缓冲区域将其送出。
在CMOS图像传感器中，信号电荷到电压的转换在每个象素内部进行。
这种信号读出结构的不同带来了两种传感器不同的内部结构、适用性以及各自的局限性。
在CCD传感器中，大部分功能在相机的印刷电路板中生成。
如果应用需要变化，设计师只要重新设计这个电路板而不必重新设计图像传感器。
而CMOS图像传感器在象素内部完成电荷－电压的转换，并且大部分功能被集成在了传感器内部。
虽然如此会降低传感器的应用灵活性，但是却增加了其在恶劣环境中的可靠性。
下面是图像传感器的八个主要特性参数：1．灵敏度（RESPONSIVITY）：传感器对单位光照积累信号的能力。
一般来说，由于CMOS 传感器的增益部分可以在内部轻易实现，因此它比CCD要或多或少地占些优势。
两者内部的互补晶体管电路可以允许低功耗、高增益的放大输出，CCD相对要消耗更多的能量。
某些CCD生产商正在通过最新的读出放大技术改善这种状况。
2．动态范围（DYNAMIC RANGE）：传感器象素达到饱和时的电压输出于其能够响应的最低光照的电压输出的比值。
通常CCD的动态范围比CMOS传感器高出约1倍左右。
同时，CCD器件由于芯片内部集成器件少而有着更低的噪声输出。
在外部，通过对CCD芯片的制冷技术、采用更好的光学系统，可以实现比CMOS器件更高的分辨率和适应性。
CCD与CMOS的原理及其应用
CCD与CMOS的原理及其应用1. CCD原理CCD（Charge-Coupled Device）是一种用于光电转换的器件，它能够将光信号转换为电荷信号。
CCD的主要原理是通过在半导体表面形成一系列的电荷传输节点，将光信号转化为在节点之间传递的电荷。
下面是CCD的工作原理的详细说明：1.1 光电效应当光照射到半导体材料上时，光子能量将被半导体吸收并转化为电子能量。
这个过程被称为光电效应。
1.2 光电转换在CCD的表面，有许多由P型和N型材料构成的结构。
当光子进入CCD表面时，它们被吸收并产生电子-空穴对。
在光电效应的作用下，电子会被吸引到P型区域，形成电子井，而空穴则被吸引到N型区域，形成空穴井。
1.3 电荷传输通过在CCD中施加电压，即将电场施加到电荷传输节点上，电子和空穴井中的电荷可以被移动。
电荷从一个节点传输到另一个节点，直到最后由输出节点收集。
1.4 信号放大和读出一旦电荷被传输到输出节点，它们可以通过放大电路进行信号放大和读出。
最后，CCD将光信号转换为电信号，供后续的处理和分析。
2. CMOS原理CMOS（Complementary Metal-Oxide-Semiconductor）是一种光电转换器件，与CCD不同的是，CMOS直接将光信号转换为电信号，并在同一芯片上集成了信号放大和读出电路。
下面是CMOS的工作原理的详细说明：2.1 光电转换CMOS使用特殊的光敏材料来感测光信号，并将其转换为电荷。
光照进入CMOS芯片，光子的能量被光敏材料吸收，并生成电子-空穴对。
2.2 光电转换层CMOS芯片上的光电转换层负责将光信号转化为电荷。
光电转换层通常由氧化锌或硒化物等材料制成。
2.3 信号放大和读出CMOS芯片集成了信号放大和读出电路，可以直接将电荷转换为电压信号。
由于信号放大和读出电路集成在同一芯片上，CMOS具有更高的集成度和更小的尺寸。
3. CCD与CMOS的应用CCD和CMOS这两种光电转换器件在不同领域具有广泛的应用。
照相机镜头CCD与CMOS有什么区别？
照相机镜头CCD与CMOS有什么区别？我们在购买相机或是摄像机时，都会看到使用CMOS镜头或是CCD镜头，那么CCD与CMOS是什么意思呢，CCD与CMOS的区别是什么？首先，让我们了解CCD与CMOS的意思。
CCDCCD使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。
CCD由许多感光单位组成，通常以百万像素为单位。
当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。
CCD和传统底片相比，CCD 更接近于人眼对视觉的工作方式。
只不过，人眼的视网膜是由负责光强度感应的杆细胞和色彩感应的锥细胞，分工合作组成视觉感应。
CCD经过长达35年的发展，大致的形状和运作方式都已经定型。
CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。
目前有能力生产CCD 的公司分别为：SONY、Philips、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。
目前主要有两种类型的CCD光敏元件，分别是线性CCD和矩阵性CCD。
线性CCD用于高分辨率的静态照相机，它每次只拍摄图象的一条线，这与平板扫描仪扫描照片的方法相同。
这种CCD精度高，速度慢，无法用来拍摄移动的物体，也无法使用闪光灯。
矩阵式CCD，它的每一个光敏元件代表图象中的一个像素，当快门打开时，整个图象一次同时曝光。
通常矩阵式CCD用来处理色彩的方法有两种。
一种是将彩色滤镜嵌在CCD矩阵中，相近的像素使用不同颜色的滤镜。
典型的有G-R-G-B和C-Y-G-M两种排列方式。
这两种排列方式成像的原理都是一样的。
在记录照片的过程中，相机内部的微处理器从每个像素获得信号，将相邻的四个点合成为一个像素点。
CCD与CMOS图像传感器特点比较
一、CCD图像传感器
CCD，也被称为电荷耦合器件，是一种特殊的半导体器件，其基本原理是在半 导体上通过一系列的电荷感应和电荷转移过程来生成图像。这种传感器的主要 优点包括高灵敏度、低噪声、出色的色彩再现能力和相对较高的图像质量。
1、高灵敏度和低噪声：CCD的独特设计使其对光线非常敏感，而且能够将入射 的光线转化为电荷，从而在图像传感器中形成明暗对比。同时，其低噪声特性 使得图像的细节和清晰度得以保持。
CMOS与CCD图像传感器的未来发展趋势
随着技术的不断进步，CMOS和CCD图像传感器都在不断发展，以适应不断变化 的应用需求。在未来，这两种传感器的发展趋势可能包括：
1、CMOS传感器的高性能化：随着CMOS制造工艺的不断进步，CMOS传感器的性 能将得到进一步提升。例如，通过改进像素结构、增加读取速度等方式，可以 使得CMOS传感器在高分辨率、高灵敏度和高速读取等方面取得更好的表现。
2、色彩再现能力出色：CCD的Bayer滤波器设计可以提供优秀的色彩再现，从 而在色彩要求高的应用中，如彩色摄影和视频拍摄中表现出色。
3、图像质量较高：由于CCD的电荷转移特性，其可以提供较高的图像分辨率和 对比度，从而在图像的清晰度和细节方面表现出色。
二、CMOS图像传感器
CMOS，全称互补金属氧化物半导体，是一种常见的半导体制造工艺，被广泛应 用于各种电子设备中。在图像传感器领域，CMOS因其低功耗、高集成度和低成 本等优点而得到广泛应用。
3、实时图像处理能力：CMOS传感器通常与处理电路一起使用，可以实时进行 图像处理，这在一些需要即时反应的应用中非常有用，例如在无人驾驶汽车或 无人机中。
参考内容
引言
图像传感器在许多领域都有广泛应用，如摄影、监控、医疗成像和科学仪器等。 在图像传感器市场上，CMOS和CCD是最常见的两种技术，它们各有优缺点，各 有适用的场景。本次演示将对CMOS和CCD图像传感器进行比较研究，并探讨它 们的未来发展趋势。
CCD&CMOS原件原理
～剖析CMOS～和～CCD～影像感測器技術原理～CCD感測器目前大部份被使用在數位相機上，近年來CMOS感測器也同樣被應用在數位相機市場中，並具備CCD影像感測所沒有的一些優點，例如：省電、晶片整合度、成本低…等等。
因此，數位相機的影像感測器市場是CCD與CMOS 的兵家必爭之地，未來低於500美元數位相機的影像感測器將由CMOS勝出，高於500美元的數位相機市場將由CCD所主導。
這兩種感測器都將光轉變成類比訊號輸出，這是在每一個畫素（Pixel）裡所完成，所以要了解影像感測之前，必須先了解畫素的定義和原理。
感測器製造廠商對畫素的定義是：在影像感測器上將光轉換成電荷的基本單位。
例如，數位相機有一個1280 x 960的影像感測器，就會有1,228,800個畫素，這不同於電視與電腦螢幕製造業商所使用的畫素定義。
畫素原理畫素是影像感測器的基本要素，以CMOS感測器的畫素為例，其包含一個光電二極體，用來產生與入射光成比例的電荷，也包含一些電晶體，以提供緩衝轉換和復位功能。
當從畫素電容所累積的電荷被抽樣緩衝並傳送給放大器（Gain Amplifiers）與類比/數位轉換器（A/D Converter）之後，所攝取影像的原始訊號才得以形成，具有這些功能才能形成一個影像感測器。
信噪比影像感測器的信噪比（SNR）可以用分貝（dB）來表示，當信號強度到達一定強度時，信噪比並不會同步增加，但是，如果要讓低數值訊號可以被檢測到，那麼信噪比就非常重要。
色彩敏感度失衡彩色畫素對不同頻率的入射光有不同的靈敏度，將造成攝取影像的色彩失衡。
當然，色彩失衡可以用數位化處理得到補償，卻會放大類比/數位轉換器（ADC）的量化雜訊。
現在的技術可以解決色彩敏感度失衡的問題，同時將訊號送到ADC 進行數位量化，運用色別增益或放大技術進行處理。
暗電流（Black level）暗電流是在沒有入射光時光電二極體所釋放的電流量，理想的影像感測器其暗電流應該是零，但是，實際狀況是畫素中的光電二極體是充當電容器，當電容器慢慢地釋放電荷時，就算沒有入射光，其電壓也會與低亮度入射光的電壓相當。
CCD和CMOS传感器的原理及区别
CCD和CMOS传感器的原理及区别1.原理：CCD传感器是一种电容耦合方式的图像传感器。
它由大量的光电二极管和电荷转移通道构成，每个光电二极管负责转换一个像素的光强度为电荷。
当光照射到光电二极管上时，产生的电子会在电荷转移通道中移动，并最终被放大和读出。
CCD传感器通过将每个像素的电荷转移到电压转换器上，并将其转换为数字信号进行处理。
CMOS传感器采用的是很多个转换器的阵列，每个转换器负责一个像素的光电转换。
它通过在每个像素上放置一个光电转换器（photodiode）来实现光电转换的功能。
当光照射到光电转换器上时，产生的电荷会被转换为电流并放大。
每个像素的电荷转换和信号放大均在该像素内部进行，然后将信号转换为数字信号。
2.区别：2.1结构上的差异：CCD传感器中包含了大量的光电二极管和电荷转移通道，这些元件通过硅片上的电荷转移线连接在一起。
相比之下，CMOS传感器中每个像素都有自己的光电转换器和信号放大器，这些像素之间相对独立。
2.2功耗和集成度：CMOS传感器由于每个像素都有自己的转换器和信号放大器，因此可以实现更高的集成度。
而CCD传感器则需要更多的外部元器件来实现信号放大和处理，因此功耗相对较高。
2.3噪点和灵敏度：CMOS传感器中每个像素的转换器都可以进行个别调整，从而提高噪点和灵敏度的性能。
而CCD传感器在这方面的性能相对较差。
2.4帧率和响应速度：CMOS传感器的帧率和响应速度相对较高，每个像素操作独立，可以在更短的时间内进行读取和处理。
而CCD传感器由于采用电荷传递机制，其帧率和响应速度较慢。
2.5动态范围：CMOS传感器的动态范围相对较窄，在高光和低光强度之间的转换能力较弱。
而CCD传感器具有更宽的动态范围，可以在不同光照条件下提供更好的图像质量。
综上所述，CCD传感器和CMOS传感器在原理、结构和性能方面存在一些区别。
CMOS传感器由于其结构上的特点，具有功耗低、帧率高、响应速度快等优势，适用于需要高速图像采集的应用场景。
CMOS与CCD结构及工作原理的对比
CMOS与CCD结构及工作原理的对比时间:2011-6-24 10:13:00 来源:安防知识网我要评论(0)固体图像传感器(也称固体光电成像器件)有CCD与CMOS两种。
CCD是“电荷耦合器件”(Charge Coupled Device)的简称，而CMOS是“互补金属氧化物半导体”(Complementary Metal Oxide Se miconductor)的简称。
CCD是1970年美国贝尔实验室的W·B·Boyle和G·E·Smith等人发明的，从而揭开了电荷传输器件的序幕。
此后，人们利用这一技术制造了摄像机与数码相机，将图像处理行业推进到一个全新领域。
CCD是一种用于捕捉图像的感光半导体芯片，广泛运用于扫描仪、复印机、摄像机及无胶片相机等设备。
作为相机，与胶卷的原理相似，光学图像(即实际场景)穿过镜头投射到CCD上。
但与胶卷不同的是CCD没有“曝光”能力，也没有能力记录和存贮图像数据，而是将图像数据不停留地送入一个A/D转换器、信号处理器与存贮设备，但可重复拍摄和即时调整，其影像可无限次复制而不降低质量，也方便永久保存。
CMOS本来是计算机系统内的一种重要芯片，它可保存系统引导所需的大量资料。
在20世纪70年代初，有人发现，将CMOS引入半导体光敏二极管后也可作为一种感光传感器，但在分辨率、噪声、功耗和成像质量等方面都比当时的CCD差，因而未获得发展。
随着CMOS 工艺技术的发展，采用标准的CMOS工艺能生产高质量、低成本的CMOS成像器件。
这种器件便于大规模生产、其功耗低与成本低廉的特性都是商家们梦寐以求的。
如今，CCD与CMOS 两者共存，CCD暂时还是“主流”，但CMOS将取代CCD而成为图像传感器的主流。
下面从结构、原理两方面将两者作一比较：CCD是在MOS晶体管的基础上发展起来的，其基本结构是MOS(金属—氧化物—半导体)电容结构。
CMOS图像传感器与CCD的比较
摘要：上世纪60年代末期，美国贝尔实验室提出固态成像器件概念，CMOS图像传感器全称互补金属氧化物半导体图像传感器（CMOS—Complementary Metal Oxide Semiconductor），CCD 全称电荷耦合器件图像传感器（ CCD—Charge-couple Device）。
二者的研究几乎是同时起步的，固体图像传感器得到了迅速发展。
CMOS图像传感器由于受当时工艺水平的限制，图像质量差、分辨率低、噪声降不下来和光照灵敏度不够，因而没有得到重视和发展。
CCD图像传感器因其光照灵敏度高、噪音低、像素少等优点，一直主宰着图像传感器市场。
CMOS 和CCD图像传感器都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。
CMOS 和CCD的主要区别是CCD是集成在半导体单晶材料上，而CMOS是集成在被称做金属氧化物的半导体材料上。
本文将详细介绍CMOS图像传感器与CCD至今的比较。
图11 CMOS和CCD图像传感器基本原理介绍1.1 CMOS图像传感器工作原理介绍图2所示为CMOS图像传感器工作原理框图。
光子转换为电子后直接在每个像元中完成电子电荷F电压转换#这种信号转换与读出技术的不同对两种图像传感器的结构、性能及其性能的限制产生明显的影响，相机的大部分功能集成在图像传感器芯片上，这使传感器的功能应用弹性较小，但由于集成度高、结构紧密CMOS相机可应用于小尺寸摄像,可适应恶劣的环境$具有更高的可靠性.图2 CMOS图像传感器工作原理框图其特点有：1）传感器内部芯片集成度高，而外围电路简单；2）光子转换为电子后直接在每个像元中完成电子电荷-电压转换。
图3 CCD图像传感器工作原理框图其特点有：1）曝光后光子通过像元转换为电子电荷包；2）电子电荷包顺序转移到共同的输出端；3）通过输出放大器将大小不同的电荷包转换为电压信号。
2 CMOS图像传感器与CCD的特性比较CMOS图像传感器与CCD相比具有功耗低、摄像系统尺寸小、可将信号处理电路与MOS图像传感器集成在一个芯片上等优点，但其图像质量（特别是低亮度环境下）与系统灵活性与CCD相比相对较低,由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型(微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域CMOS图像传感器相比，具较好的图像质量和灵活性，仍然保持高端的摄像技术应用，如天文观察、卫星成像、高分辨率数字照片、广播电视、高性能工业摄像、大部分科学与医学摄像等应用CCD器件的灵活性体现为与采用CMOS器件相比,用户可构建更多不同的摄像系统CMOS图像传感器相比，在价格方面，目前几乎相等。
摄像头微型怎么工作原理
摄像头微型怎么工作原理
摄像头微型的工作原理是利用光学成像技术和图像传感器将光线转换成电信号，并经过处理和编码后生成图像。
具体工作原理如下：
1. 光学成像：摄像头微型通过镜头将光线聚焦到图像传感器上。
镜头根据不同焦距和光圈调整光线的进入角度和数量，以获得清晰的图像。
2. 图像传感器：摄像头微型通常使用CMOS或CCD图像传感器，其表面被分成数百万个像素，并能够感受光线的强度和颜色。
当光线通过镜头进入传感器时，每个像素都会记录光线的信息。
3. 电信号转换：图像传感器将感知到的光线转换成电信号。
在CMOS传感器中，每个像素通过光敏二极管将光能转化为电荷，并在转换器中将电荷转换为电压信号。
在CCD传感器中，电荷会在传感器中移动，并最终在相邻电荷耦合装置(Charge-Coupled Device)中转换为电压信号。
4. 信号处理：传感器产生的电信号经过模数转换器(Analog-to-Digital Converter, ADC)将模拟信号转换为数字信号，然后经过前端处理电路对信号进行放大、滤波和色彩校正等处理，以提高图像质量。
5. 图像编码：处理后的数字信号被编码成特定的格式，如JPEG、H.264等。
编码后的图像数据可以通过数据接口传输给
计算机或其他设备。
6. 图像显示：接收到编码后的图像数据的设备可以进行解码，并将图像显示在屏幕上，使用户可以观看到实时画面或录制下来的视频。
综上所述，摄像头微型的工作原理主要包括光学成像、图像传感器、电信号转换、信号处理、图像编码和图像显示等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业相机，选择TEO
CCD与CMOS图像传感器的成像原理你还在为不知道工业相机图像传感器的成像而苦恼吗？美国TEO为您做了以下解析，希望对工业相机爱好的朋友们有所帮助。
在接受光照之后，感光元件（感光二极管PD：photodiode）产生对应的电流，电流大小与光强对应，因此感光元件直接输出的电信号是模拟的。
在CCD 传感器中，每一个感光元件都不对此作进一步的处理，而是将它直接输出到下一个感光元件的存储单元，结合该元件生成的模拟信号后再输出给第三个感光元件，依次类推，直到结合最后一个感光元件的信号才能形成统一的输出。
由于感光元件生成的电信号实在太微弱了，无法直接进行模数转换工作，因此这些输出数据必须做统一的放大处理—这项任务是由CCD传感器中的放大器专门负责，经放大器处理之后，每个像点的电信号强度都获得同样幅度的增大；但由于CCD本身无法将模拟信号直接转换为数字信号，因此还需要一个专门的模数转换芯片进行处理，最终以二进制数字图像矩阵的形式输出给专门的DSP 处理芯片。
而对于CMOS传感器，上述工作流程就完全不适用了。
CMOS传感器中每一个感光元件都直接整合了放大器和模数转换逻辑，当感光二极管接受光照、产生模拟的电信号之后，电信号首先被该感光元件中的放大器放大，然后直接转换成对应的数字信号。
换句话说，在CMOS传感器中，每一个感光元件都可产生最终的数字输出，
工业相机，选择TEO
所得数字信号合并之后被直接送交DSP芯片处理—问题恰恰是发生在这里，CMOS感光元件中的放大器属于模拟器件，无法保证每个像点的放大率都保持严格一致，致使放大后的图像数据无法代表拍摄物体的原貌—体现在最终的输出结果上，就是图像中出现大量的噪声，品质明显低于CCD传感器。
