活性污泥法课件
合集下载
活性污泥法PPT课件
V=qvc0/ρNS
式中：qv——与曝气时间相当的平均进水流量，m3/d； c0——曝气池进水的平均BOD5值，mg/L;
ρ——曝气池中的污泥浓度，mg/L；
NS——污泥负荷率，（kg BOD5/kgMLSS· d）
方法二：曝气区容积负荷率法（简称容积负荷）
容积负荷是指单位容积曝气区在单位时间内所能承受的BOD5量，即 Nv= qvc0/V=ρNS
b.二沉池的沉降利用成层沉降原理,而初沉池利用的是自由沉降原理.
c.两者在构造上要注意以下N个方面:a:二沉池的进小部分要考虑布小均 匀的情况和出小情况:进水要有利于絮凝条件而出水要防止污泥
d.污泥斗的容积与设计
沉淀池由五个疗分组成:进水区,出水区,沉淀区,污泥区,缓冲区 二沉池中普通存在四个区,清水区,絮凝区,成层沉降区,压缩区.
加设斜板的方法不妥当:
因为: 1.首先从提高二沉池的澄清能力来看 , 斜板池可以提 高沉淀效能的原理主要适用于自由沉淀,在二沉池中属于 成层成沉.当然,在二沉池中设斜板后 ,实际上可以布水的 有效性,而不属于冲池理的原理
2.提高二沉池的澄清能力,这是由于斜板对提高浓缩能 力毫无效果.
THANKS！
剩余污泥的计算：
根据yobs 定义以及物料平衡式有：
Yobs= y/1+KdθC
Yobs 是扣除了内源代谢后的净合成系数，称为表观合成 系数。
剩余污泥量PX为：
PX=yobs· qv· (C0-CS)
注意： PX是以挥发悬浮固体表示的剩余活性污泥量。
污泥上浮的原因：
1.因污泥被破碎,沉速减小而不能下沉,随水飘浮而流失:一些是由于污泥颗料夹带气体油 滴,密度减小而上浮.
KLa 的影响因素：
活性污泥法PPT参考课件
3、活性污泥中的微生物：
A．细菌： 是活性污泥净化功能最活跃的成分
主要菌种有：动胶杆菌属、假单胞菌属、微球菌属、黄杆菌 属、芽胞杆菌属、产碱杆菌属、无色杆菌属等
特征： 1）绝大多数是好氧和兼性异养型的原核细菌； 2）在好氧条件下，具有很强的分解有机物的功能； 3）具有很高的增殖速率，其世代时间仅为2030分钟； 4）动胶杆菌具有将大量细菌结成为“菌胶团”的功能。
污泥龄c(d)
MLSS (mg/l) MLVSS (mg/l)
回流比 (%) 曝气时间HRT (h) BOD5去除率 (%)
1)普通活性污泥法； 2)阶段曝气活性污泥法； 3)吸附—再生活性污泥法； 4)延时曝气活性污泥法； 5)完全混合活性污泥法
34
1. 普通活性污泥法
普通活性污泥法的水流为推流式，池内均匀曝气。活性污泥经历了吸附与 代谢两个完整阶段。
普通活性污泥法工艺的污泥负荷约为0.2-0.4kg BOD / kg MLVSS ∙d,混合液 悬浮固体浓度 1500-3000 mg/L, 活性污泥回流比为10 % -30%，去除每公斤 BOD需空气44m3-62m3。
对于处理城市污水的活性污泥系统，一般为0.75~0.85
15
4、活性污泥的性能指标： （3）污泥沉降比（SV） （Sludge Volume）
定义：将曝气池中的混合液在量筒中静置30分钟，其沉淀污 泥与原混合液的体积比，一般以%表示；
功能：能相对地反映污泥数量以及污泥的凝聚、沉降性能， 可用以控制排泥量和及时发现早期的污泥膨胀；
功能：能更准确地评价污泥的凝聚性能和沉降性能， 其值过低，说明泥粒小，密实，无机成分多； 其值过高，说明其沉降性能不好，将要或已经发生膨胀；
正常范围： 50150 ml/g（处理城市污水时）
A．细菌： 是活性污泥净化功能最活跃的成分
主要菌种有：动胶杆菌属、假单胞菌属、微球菌属、黄杆菌 属、芽胞杆菌属、产碱杆菌属、无色杆菌属等
特征： 1）绝大多数是好氧和兼性异养型的原核细菌； 2）在好氧条件下，具有很强的分解有机物的功能； 3）具有很高的增殖速率，其世代时间仅为2030分钟； 4）动胶杆菌具有将大量细菌结成为“菌胶团”的功能。
污泥龄c(d)
MLSS (mg/l) MLVSS (mg/l)
回流比 (%) 曝气时间HRT (h) BOD5去除率 (%)
1)普通活性污泥法； 2)阶段曝气活性污泥法； 3)吸附—再生活性污泥法； 4)延时曝气活性污泥法； 5)完全混合活性污泥法
34
1. 普通活性污泥法
普通活性污泥法的水流为推流式，池内均匀曝气。活性污泥经历了吸附与 代谢两个完整阶段。
普通活性污泥法工艺的污泥负荷约为0.2-0.4kg BOD / kg MLVSS ∙d,混合液 悬浮固体浓度 1500-3000 mg/L, 活性污泥回流比为10 % -30%，去除每公斤 BOD需空气44m3-62m3。
对于处理城市污水的活性污泥系统，一般为0.75~0.85
15
4、活性污泥的性能指标： （3）污泥沉降比（SV） （Sludge Volume）
定义：将曝气池中的混合液在量筒中静置30分钟，其沉淀污 泥与原混合液的体积比，一般以%表示；
功能：能相对地反映污泥数量以及污泥的凝聚、沉降性能， 可用以控制排泥量和及时发现早期的污泥膨胀；
功能：能更准确地评价污泥的凝聚性能和沉降性能， 其值过低，说明泥粒小，密实，无机成分多； 其值过高，说明其沉降性能不好，将要或已经发生膨胀；
正常范围： 50150 ml/g（处理城市污水时）

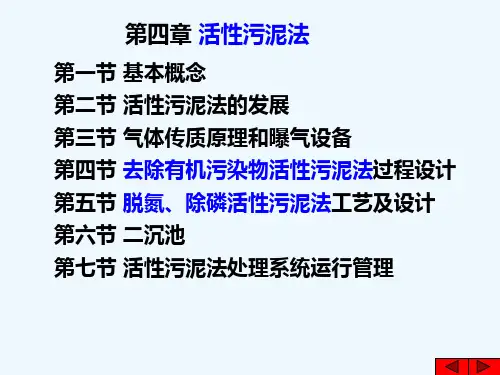

第四章 活性污泥法课件
特点：DO和污泥浓度高，占地面积小。井壁腐蚀或受 损时可能污染地下水。
9.纯氧曝气法（P115):
图12-18 纯氧曝气池结构简图 纯氧代替空气，曝气时间短，MLSS较高；设备需密
封，结构要求高。
11.吸附-生物附池
A级 沉淀池
B级 曝气池 沉淀池 出水
⑷污泥体积指数(SVI)：指曝气池混合液沉淀30min后， 每克干污泥形成的湿污泥体积，单位 mL/g。
SVI沉M 淀L（ 污 S g/L S m ） 泥 /lL)体 MS积 L V (g 1S /（ L 0S )
如:SV=30%，MLSS=3000mg/L，求
SVSVI=I反10映0m污L泥/的g。沉降性能和活性。城市污水SVI正
MLVSS，又称活性污泥浓度，指曝气池中单位体积混 合M液L悬SS浮、固M体LV中S有S都机是物微的生质物量浓，度包近括似M值a、，MMeL、VSMSi更。
接近活性微生物的浓度。生活污水
MLVSS/MLSS=0.7～0.8。
⑶污泥沉降比（SV）：曝气池混合液静置30min后沉
淀污泥的体积分数，单位：%。
4.活性污泥评价方法（P103)
⑴生物相观察:观察活性污泥中微生物的种类、数量、 优势度及代谢情况。
⑵混合液悬浮固体浓度（MLSS）和混合液挥发性悬浮 固体浓度（MLVSS） MLSS，又称污泥浓度，指曝气池中单位体积混合液悬 浮固体的质量，包括Ma、Me、Mi、Mii。单位： mg/L或g/L。
利用率不均，
能耗较高。
需氧曲线
供氧曲线
图12-10 推流式供氧和需氧率曲线
2.渐减曝气法
特点：供氧沿池长逐 渐递减，节能。
3.阶段曝气法（分段进水法）
进水
9.纯氧曝气法（P115):
图12-18 纯氧曝气池结构简图 纯氧代替空气，曝气时间短，MLSS较高；设备需密
封，结构要求高。
11.吸附-生物附池
A级 沉淀池
B级 曝气池 沉淀池 出水
⑷污泥体积指数(SVI)：指曝气池混合液沉淀30min后， 每克干污泥形成的湿污泥体积，单位 mL/g。
SVI沉M 淀L（ 污 S g/L S m ） 泥 /lL)体 MS积 L V (g 1S /（ L 0S )
如:SV=30%，MLSS=3000mg/L，求
SVSVI=I反10映0m污L泥/的g。沉降性能和活性。城市污水SVI正
MLVSS，又称活性污泥浓度，指曝气池中单位体积混 合M液L悬SS浮、固M体LV中S有S都机是物微的生质物量浓，度包近括似M值a、，MMeL、VSMSi更。
接近活性微生物的浓度。生活污水
MLVSS/MLSS=0.7～0.8。
⑶污泥沉降比（SV）：曝气池混合液静置30min后沉
淀污泥的体积分数，单位：%。
4.活性污泥评价方法（P103)
⑴生物相观察:观察活性污泥中微生物的种类、数量、 优势度及代谢情况。
⑵混合液悬浮固体浓度（MLSS）和混合液挥发性悬浮 固体浓度（MLVSS） MLSS，又称污泥浓度，指曝气池中单位体积混合液悬 浮固体的质量，包括Ma、Me、Mi、Mii。单位： mg/L或g/L。
利用率不均，
能耗较高。
需氧曲线
供氧曲线
图12-10 推流式供氧和需氧率曲线
2.渐减曝气法
特点：供氧沿池长逐 渐递减，节能。
3.阶段曝气法（分段进水法）
进水
活性污泥法PPT课件
常用MLSS表示，一般1.5~3g/l，有些情况 下4~6g/l。近年来，随着充氧设备效率的提高， 污泥浓度有增加的趋势。（测定？）
为 避 免 MLSS 中 无 机 成 份 的 影 响 ， 采 用 MLVSS表示。特定条件下，VSS/SS的比例相 对稳定。对于城市污水，VSS/SS约为0.6~0.8
曝气池污泥浓度与SVI的关系（Xa的估算） （见图6-1-2）
.
21
活性污泥的性能指标
物料衡算：
(1R)XaRXr
Xa Xr R 1R
Xr 10 6 SVI
（6-2） （6-3）
式中：R——回流比，R=QR/Q （6-4）
.
22
(1R)XaRX
活性污泥的性能指标
常规项目之一，利用原生、后生动物作为 指示生物所定污泥质量和处理效果。
SVI 10SV(%) MLS(Sg/L)
（6-1）
SV30和SVI都表示污泥的松散程度和絮凝 沉降性能，后者受到污泥量的影响， 对于城 市生活污水，SVI=50~150之间
.
20
活性污泥的性能指标
SVI过低，污泥颗粒细小，紧密，无机成 分多，缺乏活性和吸附能力
SVI过高，污泥难以沉降分离，即将膨胀或 已经膨胀
.
13
有机物的初期去除
① 生物絮体的表面积大(2000～ 10000m2/m3)
② 主要是悬浮的和胶体的有机物质被迅速去 除
③ 当吸附在污泥表面的固体有机物逐渐被细 胞外酶水解后，重新回到液相，即有所谓“再 扩散”现象
④ 初期吸附去除量受到污水类型和污泥性能 影响
.
14
微生物的代谢作用
①微生物的代谢：如5.1.3所述 ②有机物的去除过程：污泥增长、有机
为 避 免 MLSS 中 无 机 成 份 的 影 响 ， 采 用 MLVSS表示。特定条件下，VSS/SS的比例相 对稳定。对于城市污水，VSS/SS约为0.6~0.8
曝气池污泥浓度与SVI的关系（Xa的估算） （见图6-1-2）
.
21
活性污泥的性能指标
物料衡算：
(1R)XaRXr
Xa Xr R 1R
Xr 10 6 SVI
（6-2） （6-3）
式中：R——回流比，R=QR/Q （6-4）
.
22
(1R)XaRX
活性污泥的性能指标
常规项目之一，利用原生、后生动物作为 指示生物所定污泥质量和处理效果。
SVI 10SV(%) MLS(Sg/L)
（6-1）
SV30和SVI都表示污泥的松散程度和絮凝 沉降性能，后者受到污泥量的影响， 对于城 市生活污水，SVI=50~150之间
.
20
活性污泥的性能指标
SVI过低，污泥颗粒细小，紧密，无机成 分多，缺乏活性和吸附能力
SVI过高，污泥难以沉降分离，即将膨胀或 已经膨胀
.
13
有机物的初期去除
① 生物絮体的表面积大(2000～ 10000m2/m3)
② 主要是悬浮的和胶体的有机物质被迅速去 除
③ 当吸附在污泥表面的固体有机物逐渐被细 胞外酶水解后，重新回到液相，即有所谓“再 扩散”现象
④ 初期吸附去除量受到污水类型和污泥性能 影响
.
14
微生物的代谢作用
①微生物的代谢：如5.1.3所述 ②有机物的去除过程：污泥增长、有机
活性污泥法的基本原理课件
高效沉淀池技术
生物选择器技术
改进沉淀池设计，提高固液分离效果和降 低悬浮物浓度。
通过设置生物选择器，控制反应器中的微 生物种群，提高处理效果和抗冲击负荷能 力。
活性污泥法的未来展望
深入研究微生物学和反应动力学
深入了解活性污泥中微生物的种群结构和功能，以及反应动力学过程 ，为优化活性污泥法提供理论支持。
活性污泥法在城市污水处理中的应用
城市污水处理厂
城市污水处理厂是活性污泥法的 主要应用场所，通过生物降解和 化学反应等过程，去除城市污水
中的污染物。
城市排水管网
活性污泥法也可用于城市排水管网 的污水处理，通过在管网中设置沉 淀池或曝气池等方式，对污水进行 预处理或深度处理。
城市景观水体保护
活性污泥法还可应用于城市景观水 体的保护，通过改善水质和生态修 复等手段，保护水体的生态平衡和 景观效果。
PART 06
结论
REPORTING
活性污泥法的意义和价值
去除污染物
活性污泥法能够有效去除污水中的有机物、氮、磷等污染物，降 低水体富营养化风险。
生态友好的处理方式
活性污泥法是一种自然界的生物处理过程，对环境友好，减少了对 生态系统的破坏。
可持续发展的技术
活性污泥法能耗低，处理成本相对较低，符合可持续发展的要求。
活性污泥法的基本原 理课件
REPORTING
• 引言 • 活性污泥法的基本原理 • 活性污泥法的应用 • 活性污泥法的工艺流程 • 活性污泥法的改进和发展 • 结论
目录
PART 01
引言
REPORTING
目的和背景
介绍活性污泥法的起源和应用 背景，说明其在水处理领域的 重要地位。
12-1 活性污泥法基本概念ppt课件
机物和无机物质组成的，有一定活力、具有良好净化污水功能的 絮绒状污泥。 包括：活性微生物(Ma)；微生物自身氧化残留物(Me)；吸附的不 能被降解的有机物(Mi);无机悬浮固体(Mii). 活性微生物主要为呈菌胶团状的细菌、真菌。菌胶团是由细菌分 泌的多糖类物质等包覆的黏性团块，使微生物具有抵御外界不利 因素的性能；游离状的细菌不易沉淀，而原生动物捕食游离细菌 ，这样沉淀的出水更清澈，故原生动物利于提高出水水质。
上与自然水体处理污水的过程相似，是自然水体 净化过程的人工强化。
第十二章 活性污泥法
§12-1 基本概念 2.活性污泥 (1)发现过程
1882年史密斯向污水鼓入空气试验；1912年美国的Lawlence研究 所进行污水曝气试验；英国Fowler访问该研究所后，让lark和 Gage进行试验，发现污水长时间曝气会产生一些絮状体，水质会 得到明显改善，Ardern和Lockett继续对这一现象进行了研究， 在瓶中进行曝气试验，每天试验结束时把瓶子倒空，第二天重新 开始，发现由于瓶子清洗不完善，瓶壁附着一些棕褐色絮状体时 ，处理效果反而好,他们就把它称为活性污泥。随后，每天结束试 验前，把曝气后的污水静置沉淀，倒去上层清水，留下瓶底污泥 ，第二天使用,发现大大缩短了污水处理时间。1914年Ardern和 Lockett在英国化学工程学会上发表试验成果，活性污泥法诞生 。
。
第十二章 活性污泥法
§12-1 基本概念
4 有机物降解过程
(1) BOD去除基本集中在起始一段时间。起始0.5小时内,去除率达 82%,去除速率高;随后,BOD去除率减少,去除速率减慢。
(2)吸附阶段：起始0.5小时内，吸附量可达70％，占去除量85% ，说明BOD的去除，主要在于吸附。
上与自然水体处理污水的过程相似，是自然水体 净化过程的人工强化。
第十二章 活性污泥法
§12-1 基本概念 2.活性污泥 (1)发现过程
1882年史密斯向污水鼓入空气试验；1912年美国的Lawlence研究 所进行污水曝气试验；英国Fowler访问该研究所后，让lark和 Gage进行试验，发现污水长时间曝气会产生一些絮状体，水质会 得到明显改善，Ardern和Lockett继续对这一现象进行了研究， 在瓶中进行曝气试验，每天试验结束时把瓶子倒空，第二天重新 开始，发现由于瓶子清洗不完善，瓶壁附着一些棕褐色絮状体时 ，处理效果反而好,他们就把它称为活性污泥。随后，每天结束试 验前，把曝气后的污水静置沉淀，倒去上层清水，留下瓶底污泥 ，第二天使用,发现大大缩短了污水处理时间。1914年Ardern和 Lockett在英国化学工程学会上发表试验成果，活性污泥法诞生 。
。
第十二章 活性污泥法
§12-1 基本概念
4 有机物降解过程
(1) BOD去除基本集中在起始一段时间。起始0.5小时内,去除率达 82%,去除速率高;随后,BOD去除率减少,去除速率减慢。
(2)吸附阶段：起始0.5小时内，吸附量可达70％，占去除量85% ，说明BOD的去除，主要在于吸附。
02-6.3 活性污泥法 课件
活性污泥法
活性污泥：具有活性的微生物菌胶团 或絮状、泥粒状的微生物群体。 活性污泥法：利用微生物生长繁殖过 程中形成的菌胶团来絮凝和吸附废水 中悬浮的胶体和溶解性有机物，并将 这些物质摄入体内同化成菌体本身组 分，或完全氧化成二氧化碳和水。 菌胶团：细菌分泌的多糖类物质将细 菌包覆成的黏性团块。
活性污泥的物理性质
微 型 后 生 动 轮物 虫
原生及微型后生动物 对环境条件的要求比细菌苛刻，指示性生物
活性污泥法基本流程
空气
进水 Wastewater
曝气池
Aeration tank
沉淀池
Settling tank
出水
Effluent
回流污泥 Returned sludge
剩余污泥 Excess sludge
活性污泥法基本流程
曝气池中工作着的活性污泥总量与每日排放的剩余污泥量的比。
污泥回流比（sludge return ratio） ：R
从二沉池返回到曝气池的回流污泥量与进水流量之比。
水力停留时间：（Hydraulic Retention Time）：HRT
污水从曝气池进口到出口所需的时间。
活性污泥吸附和降解有机物过程
影响污泥活性的主要因素
溶解氧
适宜浓度 2-4 mg/L。过低，引起丝状菌繁殖；过高，增加运行费用。
温度
影响微生物酶促反应，适宜温度15-30℃。
pH
pH太低，丝状菌膨胀；pH过高，菌胶团解体。最适宜pH 6.5-8.5。
影响污泥活性的主要因素
营养平衡
生活污水 BOD:N:P=100:5:1。
BOD负荷率
过低，丝状菌膨胀；过高，絮体活性高，不易沉降。
有毒物质
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间内所承受的BOD5量，单位为kgBOD5/(m3d)。
活性污泥法的主要控制指标
8、活性污泥的生物相
活性污泥中的主要生物是细菌、放线菌、真菌、原 生动物和少数其他微型动物。
在正常情况下，细菌主要以菌胶团形式存在，游离 细菌仅出现在未成熟的活性污泥中，也可能出现在 污水处理条件变化 (如毒物浓度升高、pH值过高或 过低等)，使菌胶团解体时。
13、有毒物质
有毒害作用的代表性物质包括：重金属、H2S等无机 物质和氰、酚等有机物质。
毒害作用或是破坏细菌细胞某些必要的生理结构， 或是抑制细菌的代谢进程。
毒害作用的大小与pH值、水温、溶解氧及微生物的 数量或是否驯化等有关。
游离细菌增多是活性污泥处于不正常状态的特征。
活性污泥法的主要控制指标
9、溶解氧(DO MLDO)
指水中或混合液中分子氧的含量，单位mg/L。 活性污泥絮凝体的大小不同，所需要的最小溶解氧
浓度也就不一样。絮凝体越小，与污水的接触面积 越大，也越利于对氧的摄取，所需要的溶解氧浓度 就小。反之亦然。 为了使沉降分离性能良好，较大的絮凝体是所期望 的，对应的溶解氧浓度以2mg/L左右为宜。
4、排出剩余活性污泥——根据系统的污泥停留时间，将多 余部分的污泥排出活性污泥系统，称剩余活性污泥。
活性污泥法基本工艺流程
进水
初沉池
鼓风机房 空气
曝气池
出水 二沉池
初沉污泥
回流活性污泥
回流污泥 泵房
剩余污泥
什么是活性污泥
在曝气池内，悬浮着大量肉眼可观察到的絮状污泥颗粒 （主要是由大量繁殖的微生物群体所构成，具有巨大的表 面积和很强的吸附性能），称为活性污泥。
SVI值反映出活性污泥的松散程度、凝聚、沉降 性能。
活性污泥法的主要控制指标
5、污泥龄（SRT）
污泥龄是曝气池中工作着的活性污泥总量与每日排 放的剩余污泥量之比，单位是d。
在运行稳定时，曝气池中活性污泥的量保持常数， 每日排出的污泥量也就是新增长的污泥量。
污泥龄也就是新增长的污泥在曝气池中平均停留时 间。
什么是活性污泥
活性污泥的基本组成
1、活性污泥的主体部分是具有代谢功能的活性的 微生物群体
2、微生物（主要是细菌）内源代谢、自身氧化后 的残留物
3、吸附在活性污泥上难降解或不能被生物降解的 有机物
4、吸附在活性污泥上进水挟带的部分无机物
活性污泥的主要生物种类（P142 图4-2）
1、细菌类(单细胞生物)：球衣细菌、硝化菌、脱氮菌、聚磷菌 等
活性污泥法的主要控制指标
3、污泥沉降比（ SV30）
污泥沉降比是指曝气池混合液在l00mL量筒中，静置 沉降30分钟后，沉降污泥所占的体积与混合液总体 积之比的百分数。也称30分钟沉降比。
正常的活性污泥在静置沉降30分钟后，可以接近它 的最大密度，故污泥沉降比可以反映曝气池正常运 行时的污泥量。
活性污泥法的主要控制指标
7、污泥负荷/有机负荷（ F/M）
在活性污泥法中，一般将有机物（BOD5）与活性污 泥(MLSS)的比值，称为污泥负荷。
污泥负荷分为重量负荷和容积负荷。 重量负荷( Ls或NS）即单位重量活性污泥在单位时
间内所承受的BOD5量，单位为kgBOD5 /(kgMLSSd)。 容积负荷（Lv或NV）是曝气池单位有效容积在单位
初沉池类型、构造和数量
形状：长方形、正方形或圆形 流态：平流、辐流或竖流
平流——长方形或正方形 辐流、竖流——圆形或正方形 构造：水密性钢筋混凝土、具有抗浮安全结构 天津——混凝土强度等级C25，抗渗标号S6，抗冻标号F150 数量：2个或以上 一般处理系统2个系列
辐流式沉淀池
中心进水周边出水辐流式沉淀池示意图
* 了解即可
沉淀的基本原理和沉淀类型
污废水中密度比水大的悬浮物可在重力作用沉淀 下来，从而实现与污水的分离。这种方法称之为 重力沉淀法，简称沉淀法。
根据污水中可沉悬浮物质浓度的高低和絮凝性能 的强弱，沉淀过程有以下四个类型：
1、自由沉淀
2、絮凝沉淀
3、成层沉淀
4、压缩沉淀
4个沉淀类型
曝气池(A-C)： 活性污泥法的工艺： 定义 控制指标 常见类型 工艺参数 维护管理： 运行管理 水质管理 安全操作 维护管理
鼓风机房(B)： 鼓风设备 维护管理
二沉池(C)： 原理作用与工艺 维护管理
教学程度要求分类
本章内容共5部分，按教学大纲要求分三类： A――要求掌握，重点内容； B――要求熟悉，应知应会； C――要求了解, 扩展知识。
活性污泥法的历史
国际—1914年曼彻斯特市建成全球第一座活性污泥法污水 处理实验厂。
国内—1927年，上海市建成国内第一座污水处理厂 1984年，天津市建成纪庄子污水处理厂（26万吨/日） 1993年，天津市建成东郊污水处理厂 （40万吨/日） 1993年，北京市建成高碑店污水处理厂（50万吨/日） 截止2014年年底，全国共投产城镇污水处理厂6031
污泥龄也称固体平均停留时间或细胞平均停留时间。 污泥龄是影响活性污泥处理效果的重要参数。
活性污泥法的主要控制指标
6、水力停留时间(HRT)
水力停留时间是指污水在处理系统中的停留时间， 单位是小时（h）。
曝气池的水力停留时间（ t），也叫污水的曝气 时间，即污水在曝气池内被曝气的时间。t ＝V/Q V是曝气池的体积, Q是污水的流量。
污废水处理设施运行管理
——活性污泥法
目录
概述 (A) 初次沉淀池 (A) 曝气池 （A-C） 鼓风机房(B) 二次沉淀池(C)
目录
概述(A)： 历史 特点 流程 定义 基本组成 生物种类 基本形态 水质要求
初沉池(A)： 沉淀原理与类型 初沉池原理与作用 池型构造与数量 刮泥机 运行维护管理
竖流式沉淀池
进水
出水 排泥
竖流式沉淀池示意图
平流式沉淀池
平流式沉淀池示意图
初沉池的刮泥机及排泥设备
刮泥机： 长方形沉淀池：链带式、桁车式 圆形或正方形沉淀池：旋转式
排泥设备： 泵、排泥管
初沉池的运行维护管理
1. 取水样：观、测进出水的水质 2. 撇浮渣：自动/人工 3. 排泥：间歇时间及单次排泥的持续时间 4. 刷洗池堰、池壁：清洗藻类 5. 设备保养及维护：刮泥机的润滑、清洁 6. 工艺调整：调整进水量、出水量、排泥量 7. 出水堰的校正：调平
pH值是指“混合液”，对于进水水质偏碱性或偏酸 性（有机酸）废水，生化反应均可以起一定缓冲作 用。
活性污泥法的主要控制指标
12、水温
水温上升还有利于混合、搅拌、沉降等物理过程， 但不利于氧的转移。
对于生化过程，水温在20－30℃时效果最好，35℃ 以上和10℃以下净化效果降低。
活性污泥法的主要控制指标
三、曝气池
A 活性污泥法处理工艺
什么是曝气池 活性污泥法的主要控制指标 曝气池的类型 常见活性污泥法的工艺参数
B 曝气池的维护管理 曝气池的运行管理 曝气池的水质管理 曝气池的安全操作 曝气池的维护保养
什么是曝气池
曝气池——污水中的有机污染物质与由微生物组成的活 性污泥充分混合接触，并进而将其吸收并分解的场所 （池子）。
混合液是曝气池中污水和活性污泥的混合悬浮液。 混合液固体悬浮物数量是指单位体积混合液中干固
体的含量，单位为mg/L或g/L，工程上常用kg/m3， 也称混合液污泥浓度（一般用X表示）。 它是计量曝气池中活性污泥数量多少的指标。普通 活性污泥法中，MLSS浓度一般为1.5－2.5g/L。
活性污泥法的主要控制指标
2、混合液挥发性悬浮固体（ MLVSS）：
混合液悬浮固体中的有机物的重量，单位为mg/L、 g/L或kg/m3。
把混合液悬浮固体在600℃焙烧，能挥发的部分 即是挥发性悬浮固体，剩下的部分称为非挥发性 悬浮固体（MLNVSS）。
用MLVSS表示活性污泥中生物的含量。在一般情 况下，MLVSS/MLSS的比值较固定，对于生活污水， 约0.75左右。
及时反映出污泥异常情况。
活性污泥法的主要控制指标
4、污泥容积指数（SVI）
也称污泥体积指数，是指曝气池出口处混合液， 经30min静置沉降后，沉降污泥体积中1g干污泥 所占的容积的毫升数，单位为mL/g
它与污泥沉降比有如下关系： SVI=(SV×10000)/MLSS MLSS的单位为g/L，SV以百分数代入。
出水的SS 、BOD5、CODCr；水质变化大——影响污泥负 荷（污泥膨胀）、出水的BOD5、CODCr 6、其它（难降解及有毒有害物质等）：SS、油、溶解盐、 重金属（锌、铜、钴、钼/镍、镉、铬）等
二、初沉池
*沉淀的基本原理和沉淀类型 *初沉池的原理和作用 初沉池类型、构造和数量 初沉池的刮泥机及排泥设备 初沉池的运行维护管理
2、原生动物(单细胞好氧生物)：变形虫、纤毛虫、鞭毛虫等
3、藻类（植物）：兰藻类、绿藻类、硅藻类等
4、后生动物(多细胞生物体）：轮虫、线虫、甲壳虫
细菌是活性污泥中最重要的成员，除一般的球菌、杆菌、螺 旋菌外，还有许多比较高级的丝状细菌。
在活性污泥中，细菌以菌胶团的形式存在，它是一个相当复 杂的微生物群落。
活性污泥法对进水水质的要求
1、营养源：C:N:P = 100:5:1 2、pH：一般是6.0—9.0（教材中为6.0—8.5） 3、温度：12—25℃ （氨氮指标的排放标准以12 ℃为界划
分）
4、进水浓度：BOD5、CODCr、NH4-N、TN、TP 5、水量、水质的变化：水量变化大——影响二沉池运行、
活性污泥法的主要控制指标
10、营养物
微生物的代谢需要一元素。 生活污水含有微生物所需要的各种元素。 工业废水差别大。
活性污泥法的主要控制指标
8、活性污泥的生物相
活性污泥中的主要生物是细菌、放线菌、真菌、原 生动物和少数其他微型动物。
在正常情况下，细菌主要以菌胶团形式存在，游离 细菌仅出现在未成熟的活性污泥中，也可能出现在 污水处理条件变化 (如毒物浓度升高、pH值过高或 过低等)，使菌胶团解体时。
13、有毒物质
有毒害作用的代表性物质包括：重金属、H2S等无机 物质和氰、酚等有机物质。
毒害作用或是破坏细菌细胞某些必要的生理结构， 或是抑制细菌的代谢进程。
毒害作用的大小与pH值、水温、溶解氧及微生物的 数量或是否驯化等有关。
游离细菌增多是活性污泥处于不正常状态的特征。
活性污泥法的主要控制指标
9、溶解氧(DO MLDO)
指水中或混合液中分子氧的含量，单位mg/L。 活性污泥絮凝体的大小不同，所需要的最小溶解氧
浓度也就不一样。絮凝体越小，与污水的接触面积 越大，也越利于对氧的摄取，所需要的溶解氧浓度 就小。反之亦然。 为了使沉降分离性能良好，较大的絮凝体是所期望 的，对应的溶解氧浓度以2mg/L左右为宜。
4、排出剩余活性污泥——根据系统的污泥停留时间，将多 余部分的污泥排出活性污泥系统，称剩余活性污泥。
活性污泥法基本工艺流程
进水
初沉池
鼓风机房 空气
曝气池
出水 二沉池
初沉污泥
回流活性污泥
回流污泥 泵房
剩余污泥
什么是活性污泥
在曝气池内，悬浮着大量肉眼可观察到的絮状污泥颗粒 （主要是由大量繁殖的微生物群体所构成，具有巨大的表 面积和很强的吸附性能），称为活性污泥。
SVI值反映出活性污泥的松散程度、凝聚、沉降 性能。
活性污泥法的主要控制指标
5、污泥龄（SRT）
污泥龄是曝气池中工作着的活性污泥总量与每日排 放的剩余污泥量之比，单位是d。
在运行稳定时，曝气池中活性污泥的量保持常数， 每日排出的污泥量也就是新增长的污泥量。
污泥龄也就是新增长的污泥在曝气池中平均停留时 间。
什么是活性污泥
活性污泥的基本组成
1、活性污泥的主体部分是具有代谢功能的活性的 微生物群体
2、微生物（主要是细菌）内源代谢、自身氧化后 的残留物
3、吸附在活性污泥上难降解或不能被生物降解的 有机物
4、吸附在活性污泥上进水挟带的部分无机物
活性污泥的主要生物种类（P142 图4-2）
1、细菌类(单细胞生物)：球衣细菌、硝化菌、脱氮菌、聚磷菌 等
活性污泥法的主要控制指标
3、污泥沉降比（ SV30）
污泥沉降比是指曝气池混合液在l00mL量筒中，静置 沉降30分钟后，沉降污泥所占的体积与混合液总体 积之比的百分数。也称30分钟沉降比。
正常的活性污泥在静置沉降30分钟后，可以接近它 的最大密度，故污泥沉降比可以反映曝气池正常运 行时的污泥量。
活性污泥法的主要控制指标
7、污泥负荷/有机负荷（ F/M）
在活性污泥法中，一般将有机物（BOD5）与活性污 泥(MLSS)的比值，称为污泥负荷。
污泥负荷分为重量负荷和容积负荷。 重量负荷( Ls或NS）即单位重量活性污泥在单位时
间内所承受的BOD5量，单位为kgBOD5 /(kgMLSSd)。 容积负荷（Lv或NV）是曝气池单位有效容积在单位
初沉池类型、构造和数量
形状：长方形、正方形或圆形 流态：平流、辐流或竖流
平流——长方形或正方形 辐流、竖流——圆形或正方形 构造：水密性钢筋混凝土、具有抗浮安全结构 天津——混凝土强度等级C25，抗渗标号S6，抗冻标号F150 数量：2个或以上 一般处理系统2个系列
辐流式沉淀池
中心进水周边出水辐流式沉淀池示意图
* 了解即可
沉淀的基本原理和沉淀类型
污废水中密度比水大的悬浮物可在重力作用沉淀 下来，从而实现与污水的分离。这种方法称之为 重力沉淀法，简称沉淀法。
根据污水中可沉悬浮物质浓度的高低和絮凝性能 的强弱，沉淀过程有以下四个类型：
1、自由沉淀
2、絮凝沉淀
3、成层沉淀
4、压缩沉淀
4个沉淀类型
曝气池(A-C)： 活性污泥法的工艺： 定义 控制指标 常见类型 工艺参数 维护管理： 运行管理 水质管理 安全操作 维护管理
鼓风机房(B)： 鼓风设备 维护管理
二沉池(C)： 原理作用与工艺 维护管理
教学程度要求分类
本章内容共5部分，按教学大纲要求分三类： A――要求掌握，重点内容； B――要求熟悉，应知应会； C――要求了解, 扩展知识。
活性污泥法的历史
国际—1914年曼彻斯特市建成全球第一座活性污泥法污水 处理实验厂。
国内—1927年，上海市建成国内第一座污水处理厂 1984年，天津市建成纪庄子污水处理厂（26万吨/日） 1993年，天津市建成东郊污水处理厂 （40万吨/日） 1993年，北京市建成高碑店污水处理厂（50万吨/日） 截止2014年年底，全国共投产城镇污水处理厂6031
污泥龄也称固体平均停留时间或细胞平均停留时间。 污泥龄是影响活性污泥处理效果的重要参数。
活性污泥法的主要控制指标
6、水力停留时间(HRT)
水力停留时间是指污水在处理系统中的停留时间， 单位是小时（h）。
曝气池的水力停留时间（ t），也叫污水的曝气 时间，即污水在曝气池内被曝气的时间。t ＝V/Q V是曝气池的体积, Q是污水的流量。
污废水处理设施运行管理
——活性污泥法
目录
概述 (A) 初次沉淀池 (A) 曝气池 （A-C） 鼓风机房(B) 二次沉淀池(C)
目录
概述(A)： 历史 特点 流程 定义 基本组成 生物种类 基本形态 水质要求
初沉池(A)： 沉淀原理与类型 初沉池原理与作用 池型构造与数量 刮泥机 运行维护管理
竖流式沉淀池
进水
出水 排泥
竖流式沉淀池示意图
平流式沉淀池
平流式沉淀池示意图
初沉池的刮泥机及排泥设备
刮泥机： 长方形沉淀池：链带式、桁车式 圆形或正方形沉淀池：旋转式
排泥设备： 泵、排泥管
初沉池的运行维护管理
1. 取水样：观、测进出水的水质 2. 撇浮渣：自动/人工 3. 排泥：间歇时间及单次排泥的持续时间 4. 刷洗池堰、池壁：清洗藻类 5. 设备保养及维护：刮泥机的润滑、清洁 6. 工艺调整：调整进水量、出水量、排泥量 7. 出水堰的校正：调平
pH值是指“混合液”，对于进水水质偏碱性或偏酸 性（有机酸）废水，生化反应均可以起一定缓冲作 用。
活性污泥法的主要控制指标
12、水温
水温上升还有利于混合、搅拌、沉降等物理过程， 但不利于氧的转移。
对于生化过程，水温在20－30℃时效果最好，35℃ 以上和10℃以下净化效果降低。
活性污泥法的主要控制指标
三、曝气池
A 活性污泥法处理工艺
什么是曝气池 活性污泥法的主要控制指标 曝气池的类型 常见活性污泥法的工艺参数
B 曝气池的维护管理 曝气池的运行管理 曝气池的水质管理 曝气池的安全操作 曝气池的维护保养
什么是曝气池
曝气池——污水中的有机污染物质与由微生物组成的活 性污泥充分混合接触，并进而将其吸收并分解的场所 （池子）。
混合液是曝气池中污水和活性污泥的混合悬浮液。 混合液固体悬浮物数量是指单位体积混合液中干固
体的含量，单位为mg/L或g/L，工程上常用kg/m3， 也称混合液污泥浓度（一般用X表示）。 它是计量曝气池中活性污泥数量多少的指标。普通 活性污泥法中，MLSS浓度一般为1.5－2.5g/L。
活性污泥法的主要控制指标
2、混合液挥发性悬浮固体（ MLVSS）：
混合液悬浮固体中的有机物的重量，单位为mg/L、 g/L或kg/m3。
把混合液悬浮固体在600℃焙烧，能挥发的部分 即是挥发性悬浮固体，剩下的部分称为非挥发性 悬浮固体（MLNVSS）。
用MLVSS表示活性污泥中生物的含量。在一般情 况下，MLVSS/MLSS的比值较固定，对于生活污水， 约0.75左右。
及时反映出污泥异常情况。
活性污泥法的主要控制指标
4、污泥容积指数（SVI）
也称污泥体积指数，是指曝气池出口处混合液， 经30min静置沉降后，沉降污泥体积中1g干污泥 所占的容积的毫升数，单位为mL/g
它与污泥沉降比有如下关系： SVI=(SV×10000)/MLSS MLSS的单位为g/L，SV以百分数代入。
出水的SS 、BOD5、CODCr；水质变化大——影响污泥负 荷（污泥膨胀）、出水的BOD5、CODCr 6、其它（难降解及有毒有害物质等）：SS、油、溶解盐、 重金属（锌、铜、钴、钼/镍、镉、铬）等
二、初沉池
*沉淀的基本原理和沉淀类型 *初沉池的原理和作用 初沉池类型、构造和数量 初沉池的刮泥机及排泥设备 初沉池的运行维护管理
2、原生动物(单细胞好氧生物)：变形虫、纤毛虫、鞭毛虫等
3、藻类（植物）：兰藻类、绿藻类、硅藻类等
4、后生动物(多细胞生物体）：轮虫、线虫、甲壳虫
细菌是活性污泥中最重要的成员，除一般的球菌、杆菌、螺 旋菌外，还有许多比较高级的丝状细菌。
在活性污泥中，细菌以菌胶团的形式存在，它是一个相当复 杂的微生物群落。
活性污泥法对进水水质的要求
1、营养源：C:N:P = 100:5:1 2、pH：一般是6.0—9.0（教材中为6.0—8.5） 3、温度：12—25℃ （氨氮指标的排放标准以12 ℃为界划
分）
4、进水浓度：BOD5、CODCr、NH4-N、TN、TP 5、水量、水质的变化：水量变化大——影响二沉池运行、
活性污泥法的主要控制指标
10、营养物
微生物的代谢需要一元素。 生活污水含有微生物所需要的各种元素。 工业废水差别大。
