臭氧发生器检验标准.
臭氧发生器生产工艺及流程图
臭氧发生器生产工艺及流程图一、臭氧发生器设计、制造和检验依据1.臭氧发生器设计、制造标准a.中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；b.国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》；c.臭氧发生器生产企业标准。
2. 臭氧发生器检验标准a.中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；b.臭氧发生器生产企业检验标准。
二、臭氧发生器设计条件标准臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
a.温度臭氧发生器设计环境温度范围为0—40℃。
b.湿度臭氧发生器设计相对湿度＜90%。
c.冷却水使用水冷却的臭氧发生器设计冷却水温度≤30℃，一般可使用工厂的循环冷却水作为臭氧发生器的冷却水。
d.大气压臭氧发生器按标准大气压设计，即大气压为101.3KPa，大气压的变化对设备正常工作基e. 气源条件臭氧发生器使用的气源要求露点≤-45℃。
f.电源条件对于标准型臭氧发生器,一般使用220V/1ph/50Hz电源，或380V/3ph/50Hz电源。
g.如用户有特殊使用条件和要求,可按用户要求设计(防爆等)。
三、臭氧发生器的设计1、臭氧放电室的设计臭氧产量和臭氧浓度是臭氧放电室设计的基本依据,通常是放电体(管)单位臭氧产量来确定放电单元臭氧产量:Gx=SxQGx —放电单元臭氧产量S —放电单元放电面积Q —单位放电面积臭氧产量放电单元数量N=G/GxN—放电单元数量G —设计臭氧产量Gx —放电单元臭氧产量N 确定后,可根据需要将放电定设计成立式或卧式,放电室设计时应考虑容积重量,冷却水压力,气体压力等诸多因素.放电气隙设计是根据使用介质,电源频率和加工能力精度来确定.注意:放电室设计是依据放电单元臭氧产量.放电单元产量必须经严格条件的实验来确定,否则.设计产量会相差甚远.2、电源系统的设计臭氧电源设计是根据臭氧产量和放电单元臭氧产量所耗功率来设计,电源频率、电源电压与使用介质,放电气隙大小有关.可根据有条件的实验数据获得.臭氧电源系统包括电源控制系统、整流、变频器、升压变压器，它的作用就是向臭氧放电室提供必要条件—高压交变电场，而臭氧产生效率与高压电源成正向增长关系，因此臭氧电源系统在整个臭氧发生系统中具有重要的作用。
臭氧发生器
您好！我公司该系列产品生产采用材料、元器件均为国内外正规名牌厂商生产。
将ISO9001：2000质量认证标准严格贯彻于每一道生产工序，确保整机达到企业标准及GMP验证标准。
现将我公司生产中小型水冷式臭氧发生器（JZCF-G-3系列）的相关资料列示如下：产品介绍（二）中型臭氧发生器（JZCF-G-3系列）一、臭氧发生器设计、制造和检验标准1、臭氧发生器设计、制造标准臭氧发生器严格按照以下标准设计制造：1.1中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；1.2徐州市九洲龙臭氧设备制造有限公司企业标准（Q/S320304CAA01-2008）《臭氧发生器》；1.3国家环境保护总局中国环境保护产品认定技术条件HJ/T264-2006《臭氧发生器》；2、臭氧发生器检验标准2.1中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；二、设备技术性能、参数的描述（一）系统综述JZCF-G-3系列中型臭氧发生器为标准型臭氧发生器，是为制药、食品、化工行业等研制开发的最新一代臭氧发生器，采用国际最先进的技术，具有高效、集成、控制功能完备的优越性。
1.1本臭氧制备原理是间隙放电法，臭氧发生器罐体本身和内部的放电室及冷却水为接地极，高压电加到硼钛材质双间隙放电电极上，双间隙放电电极与介电体之间保持一定的间隙，这样介电体层和臭氧发生器罐体接地极之间形成了高压电场，氧气经过时通过高压电晕放电转化为臭氧。
氧气转化为臭氧的过程中释放热量，必须通过接地极的发生器水腔的冷却水带走热量以促进臭氧的转化效率，因此冷却水对臭氧制备非常重要。
1.2 JZCF-G-3系列中小型臭氧发生器是由微电脑控制的高频臭氧发生器。
由于采用了当今最新型功率电子模块组成的变频变压（VVVF）电源电路，脉冲宽度调制（PWM）控制，DSP 数字处理控制等一系列新产品，新技术，辅以精心设计、严格管理和细致的工艺控制，使得该产品操作简单、控制灵活、结构紧凑，体积小，重量轻，等优点。
iec60335 臭氧检测要求
iec60335 臭氧检测要求IEC 60335 标准是国际电工委员会（IEC）制定的一项关于家用和类似用途电器的安全标准。
其中，IEC 60335-2-60 是针对臭氧发生器的特殊要求。
本文将详细介绍臭氧检测在该标准中的要求。
IEC 60335-2-60 标准规定了臭氧发生器的安全性能和测试方法。
臭氧发生器是一种家用电器，用于产生臭氧气体，常用于空气净化、消毒和除臭等领域。
然而，臭氧具有一定的毒性，因此在设计和制造臭氧发生器时，必须符合一系列的安全要求。
IEC 60335-2-60 标准要求臭氧发生器必须具备防止臭氧泄漏的措施。
臭氧泄漏可能对人体和环境造成危害，因此必须加以防止。
标准要求设备必须采用密封设计，确保臭氧气体只能在预定的出口释放，并且要求在设备关闭时自动停止臭氧产生。
标准要求臭氧发生器必须具备可靠的控制系统。
臭氧发生器的控制系统必须能够准确控制臭氧的产生和释放。
标准要求设备必须配备温度和压力传感器，以确保臭氧发生器在安全范围内工作。
此外，标准还规定了设备必须具备过载保护和故障诊断功能，以确保设备的可靠性和安全性。
除了控制系统，IEC 60335-2-60 标准还要求臭氧发生器必须具备合适的警示和指示装置。
设备必须配备可见和听得见的警示装置，用于提醒用户设备正在工作并产生臭氧气体。
此外，设备还必须配备指示灯或显示屏，用于显示设备的工作状态和故障信息。
标准还要求臭氧发生器必须具备合适的电气绝缘和接地保护。
臭氧发生器是一种电器设备，因此必须符合相关的电气安全标准。
标准规定设备必须具备足够的电气绝缘，以保护用户不受电击的危险。
同时，设备还必须具备适当的接地保护，以确保安全接地并防止静电积聚。
IEC 60335-2-60 标准还要求臭氧发生器必须具备合适的机械强度和稳定性。
设备的机械结构必须能够承受正常使用和运输过程中的冲击和振动。
标准要求设备必须经过适当的机械强度测试，以确保其结构稳定性和安全性。
臭氧发生器标准
臭氧发生器标准中国环境保护产品认定技术条件臭氧发生器Ozone Generator国家环保总局1999-00-00发布HCRJ--058--19991、范围1.1本技术条件规定了臭氧发生器的产品分类、命名、要求、引用标准、试验方法、检验规则、标志、包装、运输和储存。
1.2本技术条件适用于环境污染治理方面的臭氧发生器（以下简称发生器）。
2、引用标准150-19983分类与命名3.1分类3.1.1发生器按其基本臭氧发生单元分为气隙放电型式（管式、板式）与其他气体放电型式。
3.1.2发生器按其放电频率分为工频（50Hz/60Hz）、中频（100Hz—1000Hz）和高频（＞1000Hz）。
3.1.3发生器按其产生臭氧浓度分为低浓度（＜10mg/l）、中浓度（10-50mg/l）和高浓度（＞50mg/l）。
3.1.4发生器按其臭氧产量分为微型（＜1000mg/h)、小型（1—100g/h）、中型（100—1000g/h）和大型（＞1kg/h）。
其数值宜按以下系列选取：1，2，3，4，5，10，15，20，25，50，100，200，300，500，1000……。
3.2命名发生器命名与型号用汉语拼音字母和阿拉伯数字表示。
CF-[ 1 ] -[ 2 ]-×××[ 3 ]CF——臭氧发生器1——发生器类型（管式-G/板式-B）2——发生器频率（工频-1/中频-2/高频-3）3—发生器产量（M-mg/h,G-g/h,K-kg/h）示例：CF-G-1-500G，指每小时产生500g臭氧的工频管式臭氧发生器。
4要求4.1基本要求4.1.1发生器应符合本技术条件的规定，并按照经规定程序批准的图样和技术文件制造。
4.1.2发生器的设计应按GB5083、电气设计应按GB4064进行。
4.1.3发生器中各电气绝缘部件应符合高电压绝缘性能和结构的要求；处于电晕放电、臭氧氧化环境中的绝缘零部件还应满足使用环境对其物理（机械）和化学性能的要求。

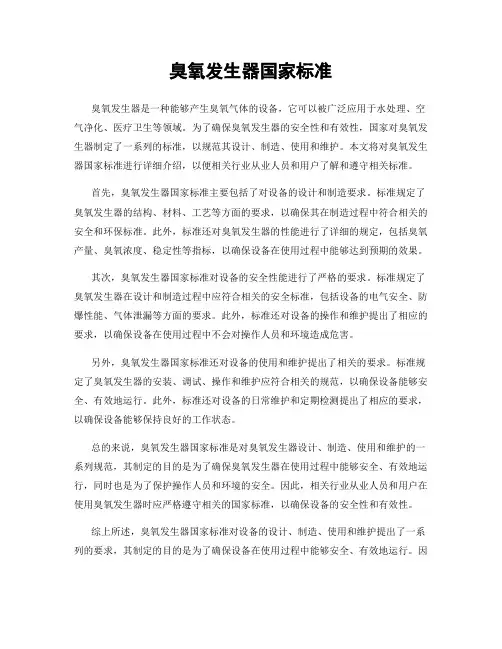

臭氧发生器国家标准
臭氧发生器国家标准臭氧发生器是一种能够产生臭氧气体的设备，它可以被广泛应用于水处理、空气净化、医疗卫生等领域。
为了确保臭氧发生器的安全性和有效性，国家对臭氧发生器制定了一系列的标准，以规范其设计、制造、使用和维护。
本文将对臭氧发生器国家标准进行详细介绍，以便相关行业从业人员和用户了解和遵守相关标准。
首先，臭氧发生器国家标准主要包括了对设备的设计和制造要求。
标准规定了臭氧发生器的结构、材料、工艺等方面的要求，以确保其在制造过程中符合相关的安全和环保标准。
此外，标准还对臭氧发生器的性能进行了详细的规定，包括臭氧产量、臭氧浓度、稳定性等指标，以确保设备在使用过程中能够达到预期的效果。
其次，臭氧发生器国家标准对设备的安全性能进行了严格的要求。
标准规定了臭氧发生器在设计和制造过程中应符合相关的安全标准，包括设备的电气安全、防爆性能、气体泄漏等方面的要求。
此外，标准还对设备的操作和维护提出了相应的要求，以确保设备在使用过程中不会对操作人员和环境造成危害。
另外，臭氧发生器国家标准还对设备的使用和维护提出了相关的要求。
标准规定了臭氧发生器的安装、调试、操作和维护应符合相关的规范，以确保设备能够安全、有效地运行。
此外，标准还对设备的日常维护和定期检测提出了相应的要求，以确保设备能够保持良好的工作状态。
总的来说，臭氧发生器国家标准是对臭氧发生器设计、制造、使用和维护的一系列规范，其制定的目的是为了确保臭氧发生器在使用过程中能够安全、有效地运行，同时也是为了保护操作人员和环境的安全。
因此，相关行业从业人员和用户在使用臭氧发生器时应严格遵守相关的国家标准，以确保设备的安全性和有效性。
综上所述，臭氧发生器国家标准对设备的设计、制造、使用和维护提出了一系列的要求，其制定的目的是为了确保设备在使用过程中能够安全、有效地运行。
因此，相关行业从业人员和用户应严格遵守相关的国家标准，以确保设备的安全性和有效性。
臭氧国标检测方法

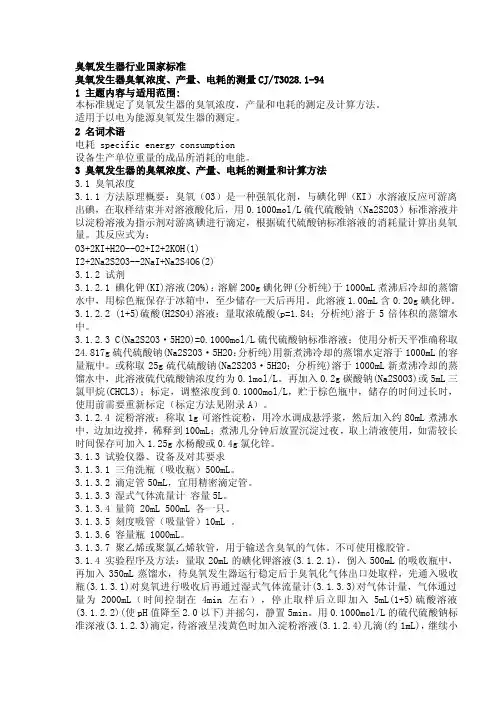

臭氧发生器行业国家标准臭氧发生器臭氧浓度、产量、电耗的测量CJ/T3028.1-941 主题内容与适用范围:本标准规定了臭氧发生器的臭氧浓度，产量和电耗的测定及计算方法。
适用于以电为能源臭氧发生器的测定。
2 名词术语电耗 specific energy consumption设备生产单位重量的成品所消耗的电能。
3 臭氧发生器的臭氧浓度、产量、电耗的测量和计算方法3.1 臭氧浓度3.1.1 方法原理概要：臭氧（O3）是一种强氧化剂，与碘化钾（KI）水溶液反应可游离出碘，在取样结束并对溶液酸化后，用0.1000mol/L硫代硫酸钠（Na2S2O3）标准溶液并以淀粉溶液为指示剂对游离碘进行滴定，根据硫代硫酸钠标准溶液的消耗量计算出臭氧量。
其反应式为：O3+2KI+H2O--O2+I2+2KOH(1)I2+2Na2S2O3--2NaI+Na2S4O6(2)3.1.2 试剂3.1.2.1 碘化钾(KI)溶液(20%)：溶解200g碘化钾(分析纯)于1000mL煮沸后冷却的蒸馏水中，用棕色瓶保存于冰箱中，至少储存一天后再用。
此溶液1.00mL含0.20g碘化钾。
3.1.2.2 (1+5)硫酸(H2SO4)溶液：量取浓硫酸(p=1.84；分析纯)溶于5倍体积的蒸馏水中。
3.1.2.3 C(Na2S2O3·5H2O)=0.1000mol/L硫代硫酸钠标准溶液；使用分析天平准确称取24.817g硫代硫酸钠(Na2S2O3·5H2O；分析纯)用新煮沸冷却的蒸馏水定溶于1000mL的容量瓶中。
或称取25g硫代硫酸钠(Na2S2O3·5H2O；分析纯)溶于1000mL新煮沸冷却的蒸馏水中，此溶液硫代硫酸钠浓度约为0.1mol/L。
再加入0.2g碳酸钠(Na2S0O3)或5mL三氯甲烷(CHCL3)；标定，调整浓度到0.1000mol/L，贮于棕色瓶中，储存的时间过长时，使用前需要重新标定（标定方法见附录A）。
臭氧发生器标准
臭氧发生器标准本标准规定了臭氧发生器的安全性要求、性能参数、材料和制造要求、效能评价和标志标识等方面的内容。
1.安全性要求1.1 臭氧发生器应符合国家相关安全标准，确保使用过程中不产生危险物质，不具有危害人身安全的隐患。
1.2 臭氧发生器应配备安全保护装置，如过热保护、过载保护、泄漏保护等，确保设备在异常情况下及时停机，保障操作人员安全。
1.3 臭氧发生器应设置警示标识，明确操作注意事项和安全警示。
2.性能参数2.1 臭氧发生器的性能参数应符合表1的规定。
表1 臭氧发生器性能参数要求2.2 臭氧发生器应具有稳定的性能，长时间运行不产生明显的性能衰减。
2.3 臭氧发生器应具有较高的能量转化效率，电能消耗较低。
3.材料和制造要求3.1 臭氧发生器应采用符合国家相关标准的原材料和零部件，确保产品质量和安全性。
3.2 臭氧发生器的制造工艺应精细，外观平整、光滑，无明显缺陷和损伤。
3.3 臭氧发生器的内部结构应合理，方便维护和检修，同时应防止出现积水和灰尘等杂质。
4.效能评价4.1 效能评价方法：采用实际运行效能评价方法，对臭氧发生器的性能参数、使用效果等方面进行评价。
4.2 效能评价标准：根据实际运行情况，对臭氧发生器的效能进行评价，具体标准如下：a) 设备运行稳定，无明显波动；b) 臭氧产量和浓度符合设计要求；c) 电能消耗较低，节能效果明显；d) 设备噪音较低，对环境影响较小；e) 设备维护和检修方便，使用寿命长。
5. 标志和标识5.1 臭氧发生器上应标注产品名称、型号、生产厂家名称及商标、生产日期及合格证明等基本信息。
5.2 臭氧发生器上还应标注安全警示标识、操作注意事项及维护保养方法等安全信息。
5.3 标志和标识应清晰、明显，不易脱落或磨损。
臭氧发生器设计、制造和检验依据
一、臭氧发生器设计、制造和检验依据1.臭氧发生器设计、制造标准a.中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；b.国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》；c.臭氧发生器生产企业标准。
2. 臭氧发生器检验标准a.中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；b.臭氧发生器生产企业检验标准。
二、应用标准和范围1、臭氧在液体消毒方面的运用目前在世界范围内，纯净水、天然水已普遍采用臭氧消毒；我国已开始大量应用在酒厂、牛奶饮料生产等行业。
自来水臭氧净化应用时，国际常规标准为0.4mg/L的溶解度值保持4分钟，即CT值为1 .6。
下表为不同液体消毒用臭氧量参考值。
指标白酒纯净水天然水自来水泳池水水中臭氧浓度0.5-0.8mg 0.2-0.4mg/L 0.4-0.6mg/L 0.4mg/L 0.2mg/L 臭氧添加量臭氧添加量2-3g/T 3-5g/T 3-5g/T 1-2g/T 气水混合连接图（氧气发生器自带无油空压机，8T水以上时要另配套无油空压机和冷干机）2、臭氧在气体消毒方面的应用臭氧的气体消毒已广泛应用在医疗卫生、禽畜养殖、食品加工、酒店、宾馆等行业。
（1）空气应用浓度：*作为空气除味与杀菌，要求臭氧浓度较低，如0.5ppm(1mg/m3),而物品表面消毒（杀灭微生物和去除化学污染）则要求提高几十倍的臭氧浓度。
*温度低，湿度大则灭菌效果好，尤其是湿度，相对湿度小于45%时，臭氧对空气中悬浮微生物几乎没有杀灭作用。
在60%时才逐渐增强，在95%时达到最大值。
*用臭氧消毒食品加工车间，0.5-1.0ppm即可杀灭空气中的80%的自然菌。
冷库消毒要求臭氧浓度6-10ppm，停机后封库24小时以上细菌杀灭率90%左右。
*在水果储藏期间，可用2-3ppm的臭氧可使霉菌的生长受到抑制，贮藏期可延长一倍。
臭氧浓度的检测
怎么检测臭氧发生器臭氧的浓度?臭氧是一种强氧化剂，具有很强的杀菌消毒、漂白、除味等特性，因此广泛应用于水消毒、食品加工杀菌净化、食品贮藏保鲜、医疗卫生和家庭消毒净化等方面的产品。
在臭氧发生器生产和应用中，一定的臭氧浓度是保证消毒氧化效果、节约能源和防止污染的重要参数。
1. 臭氧发生器产量的标定发生器的臭氧产量是其最主要、最基本的技术指标，而产量又是通过测定臭氧浓度后计算得出的。
严格说，没有测定臭氧浓度的可靠手段就不可能生产出合格产品，目前市场臭氧发生器产量虚报假冒主要表现为没有臭氧浓度指标或不真实。
2. 臭氧浓度保证消毒效果只有保证和其它消毒杀菌剂一样，只有达到足够的剂量，作用一定时间才能达到消杀效果。
例如当臭氧浓度为0.08~0.6ppm 时，对空气中细菌繁殖体中的大肠杆菌作用30min ，其平均杀灭率达84.60~99.9% ，而空气中臭氧浓度为0.34~0.85ppm 时，作用10~30min ，其杀灭率可达99.47~99.97% 。
又如臭氧对空气消毒时，当浓度为0.21mg/L 时，作用10min 对金黄色葡萄球菌杀灭率达90.81% ，如提高浓度为0.72mg/L 时，作用时间仍为10min ，杀灭率可达99.99% 。
一般讲臭氧的浓度愈高其杀菌效果愈好。
3. 环境臭氧浓度不能过高臭氧除了对人类有益的一面外，同时它又是一种对环境污染的物质，我国环境空气质量标准（GB3095-1996 ）中规定臭氧的浓度限值（1 小时平均）一级标准为0.12mg/m 3 ；二级标准为0.16mg/m 3 ；三级标准为0.20mg/m 3 。
臭氧的工业卫生标准大多数国家最高限值为0.1ppm （0.20mg/m 3 ）。
因此利用臭氧消毒杀菌浓度不应过高，臭氧发生器的产量不是越高越好。
例如：一般家庭用室内杀菌的臭氧发生器产量应在200mg/h 左右，最高不要超过400mg/h 。
这样，在臭氧杀菌工作30~60min 后，室内残余浓度低于果品家卫生标准要求。
臭氧发生器国家标准
臭氧发生器国家标准本文转自广磊臭氧发生器Ozone generators CJ/T 3028.1—94中华人民共和国城镇建设行业标准主题内容与适用范围01.1 本标准规定了用于水处理和其它用途的臭氧发生器的产品分类、规格、技术条件、检验规则及基本元件的技术要求。
适用于电源频率50～60Hz以辉光放电制取臭氧的各种类型的臭氧发生器。
2 引用标准GB 5083 生产设备安全卫生设计总则GB 4064 电气设备安全设计导则JB 741 钢制焊接压力容器技术条件GB 6654 压力容器用碳素钢和低合金钢厚钢板JB 1150 压力容器用钢板超声探伤JB 1152 压力容器对接焊缝超声探伤JB 1153 压力容器公称直径JB 1154 椭圆形封头型式与尺寸JB 1157-1164 压力容器法兰JB 2555 碳素钢、低合金钢人、手孔分类与技术条件GB 2555 一般用途管法兰连接尺寸GB 2556 一般用途管法兰密封面形状和尺寸GB 1408 固体电工绝缘材料工频击穿电压，击穿强度和耐电压试验方法GB 1958 形状和位置公差检测规定GB 191 包装储运指示标志3 名词术语3.1 臭氧发生单元ozone generation unit 组成产生臭氧的最基本元件。
3.2 电极electrode 与具有不同电导率的媒质形成导电交接面的导电部分；在臭氧发生单元中系指分布高压电场的导电体。
3.3 介质管（板）dielectric tube(plate) 其由基本电磁场性能是受电场作用而极化的物质所构成的零、部件；在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘体。
3.4 介质强度dielectic strength 材料能承受而不致遭到破坏的最高电场强度。
3.5 辉光放电glow discharge 当电场强度超过某值时，以发光表现出来的气体中电传导现象，此时没有大的嘶声或噪声，也没有显著的发热或电极的蒸发。
臭氧发生量测试标准
臭氧检测的标准
1、臭氧发生器的规格是按照臭氧产生的重量单位划分的。
臭氧产量的单位是mg/h或g/h （毫克/小时、克/小时），即臭氧发生器工作1小时能够产生多少重量单位的臭氧。
2、臭氧在空气中的浓度单位是ppm或mg/m3;臭氧在水中的浓度单位是ppm 或mg/L。
换算方法:在空气中时lppm=2 .144mg/m3;在水中时，lppm=lmg/L。
3、臭氧在大气中达到一定的浓度时就会造成环境污染。
我国规定在居住环境,臭氧浓度超过0.16mg/m3时就构成空气污染;在作业场所,臭氧浓度超过 0. 2mg/m3时就构成污染。
4、空气中的臭氧浓度达到0. 02ppm时，嗅觉灵敏的人便可察觉,称之为感觉临界值,浓度在0.15ppm时为嗅觉临界值,一般人即可嗅出,这也是卫生标准点。
5、在对食品厂、药厂、化妆品厂的生产车间消毒时，在车间洁净度不超过30 万级时,空气中的臭氧浓度达到10-20mg/m3即可,并且要密闭作用30分钟的时间；如果同时需要对车间内已有的设备和物品消毒,臭氧浓度需要达到20-30mg/m3;如果是对10万级、万级、局部百级洁净度的车间消毒时，臭氧浓度须达到 30-100mg/m3o在对包装材料进行臭氧熏蒸消毒时,消毒室/柜内空气中的臭氧浓度一般在50-200mg/m3之间;在对生鱼片、虾仁等水产品进行臭氧
水浸泡消毒时,水中臭氧浓度一般在0. 8-1. 0ppm之间。
6、常温常压混合条件下,瓶装纯净水用臭氧消毒时,通常lm3/h水需使用2g 臭氧,并且水中臭氧浓度需达到或超过0. 3mg/Lo
7、泳池水用臭氧消毒时,按全池水循环一次时每小时的水流量确定投放臭氧量通常是lm3/h水使用l-2g臭氧,然后再投加少量的消毒药剂。
臭氧发生器检验标准
修订一览表1 目的为规范水机原材料检验标准，并根据我司实际操作水平，特制定测试标准。
2 适用范围本标准适用于我司臭氧发生器的检验。
3 定义（无）4 职责技术部：提供臭氧发生器技术标准。
品质部：依据臭氧发生器技术标准，制定检验标准，并执行臭氧发生器检验标准。
5 管理规定5.1 质量缺陷分级(按严重性)如下：5.2质量缺陷分级所对应的AQL值：A级（致命性、关键性）：AQL=特殊水平S-4=0.4；B级（严重性）：AQL=特殊水平S-4=0.65 ；C级（一般性）：AQL= 一般水平Ⅱ=4.0破坏性： AQL=/=2，C=0；5.3根据GB/T2828.1的检验水平和结合我司实际操作水平，采用抽样水平抽样方案，个别物料样本量可以根据实际情况调整。
（具体详见GB2828.1.2003抽样标准参考依据）5.4检验条件室温环境下进行检验5.5检验顺序：包装外观结构、尺寸性能测试老化测试5.6作业内容3外观表面及周边无披锋、毛刺、气泡、破损。
目视4 上下壳无明显色差，铭牌规格型号应正确。
目视/样品5结构/尺寸出气嘴/定位柱不得破裂。
MI AQL1.0试装铭牌标识规格参数与认证参数一致，并有3C标签6 尺寸复合图纸要求,包括导线长度.线径卡尺7 晃动时内部不能有噪音，内部件无晃动。
手动8性能测试放在玻璃桌平面上，在垂直与水平（出气嘴端）距离50cm处，噪音不得超过50dB。
MA 5PCS/批噪音测试仪9 端子拉力力参考图纸或原材料检验标准&记录拉力测试机10 额定电压±15%可以正常工作MA AQL0.65 万用表11 臭氧浓度参考图纸浓度测试仪功率测试参考图纸12 出气流量参考图纸浓度测试仪13 寿命累计工作时间＞3000h（每通电180min，停止20min.累计3000h后臭氧浓度不应低于初始臭氧浓度的70%）MA5pcs/季度臭氧发生器寿命测试工装6参考文件《GB2828.1.2003抽样标准》7相关记录《臭氧发生器检查记录》8 流程无。
臭氧发生器验证方案
臭氧发生器验证方案背景臭氧是一种强氧化剂，在工业和医疗领域有着广泛的应用。
为了确保臭氧发生器的性能和安全性，需要进行验证实验来评估其性能是否符合设计要求。
本文将介绍一个常规的臭氧发生器验证方案，包括验证目的、实验方法、验证参数等。
验证目的臭氧发生器的验证旨在评估发生器产生的臭氧浓度、稳定性和均匀性等性能指标是否满足要求。
验证实验的结果将用于确认臭氧发生器是否达到设计要求，并提供可靠的数据支持。
实验方法1.实验设备–臭氧发生器：使用待验证的臭氧发生器进行实验。
–浓度测量仪：使用专业的臭氧浓度测量仪进行测量。
–温湿度计：用于记录实验环境的温度和湿度。
–记录仪：用于记录实验的数据。
2.实验步骤a.准备工作：•将臭氧发生器放置在实验室中心位置，确保周围没有任何干扰因素。
•将浓度测量仪放置在臭氧发生器附近，以确保准确测量臭氧浓度。
•使用温湿度计记录实验室环境的温度和湿度，并在后续数据分析中考虑环境因素的影响。
b.实验操作：•打开臭氧发生器，使其运行到稳定状态。
•启动浓度测量仪，并等待其稳定。
•开始记录数据，包括臭氧浓度、时间和环境温湿度。
•持续记录数据一段时间（至少30分钟），确保一个稳定的数据样本。
•根据实验要求，可以在不同的环境条件下进行多组实验，包括不同的温度和湿度。
3.数据记录与分析–将记录仪的数据导出为电子文件，以备后续分析使用。
–针对每组实验数据，计算平均臭氧浓度、浓度的标准差和变异系数等统计指标。
–可以根据实验需要，将实验数据进行图表展示，并进行趋势分析、方差分析等统计处理。
验证参数在臭氧发生器验证实验中，常用的验证参数包括：•臭氧浓度：通过浓度测量仪测量，并与设计要求进行比较。
•稳定性：通过记录一定时间内的臭氧浓度数据，计算标准差和变异系数等指标来评估。
•均匀性：通过在不同位置测量臭氧浓度，分析不同位置的浓度差异。
这些验证参数可以提供关于臭氧发生器性能的有效指标，帮助评估其质量和稳定性。
结论本文介绍了一个常规的臭氧发生器验证方案，包括验证目的、实验方法、验证参数等。
大型臭氧发生器的日常检查方法
大型臭氧发生器的日常检查方法大型臭氧发生器是一种关键设备，常见于水处理、食品加工等领域。
为保证设备的正常工作，需要定期进行检查和维护。
本文将介绍大型臭氧发生器的日常检查方法。
1. 外观检查首先要进行的是外观检查，确认设备的表面无明显损伤和松动，以及连接和密封部位是否紧固且无渗漏。
实在内容包括：•检查设备表面是否有明显的刮痕、裂缝、变形等损伤；•检查连接部位是否紧固，如显现松动，应立刻加固；•检查密封件是否完好，如有磨损或老化应适时更换。
2. 内部检查内部检查是确认设备是否存在故障和损伤的关键步骤。
需要注意的是，在进行内部检查前应先切断设备的全部电源和气源。
实在内容包括：2.1 滤网检查滤网是大型臭氧发生器中较易受到损伤的部分。
应当常常检查滤网是否损坏或堵塞，以及清洗或更换滤网。
实在步骤如下：1.取下滤网，并检查其是否有破损、变形等现象；2.用清水和刷子或高压气枪清洗滤网；3.对于有严重损坏或堵塞的滤网，应适时更换。
2.2 内部结构检查内部结构检查一般指检查发生器的氧气接口、臭氧出口、臭氧发生器管路等部位是否存在磨损、积碳、老化等现象，实在步骤如下：1.取下滤网和过滤室保护罩，检查结构是否完好；2.检查发生器氧气接口、臭氧出口是否有松动、裂缝等现象；3.检查管路是否有积碳、老化等情况；4.对于有磨损或老化的部分，适时更换或维护和修理。
2.3 冷却水泵检查冷却水泵是大型臭氧发生器中一个很紧要的部分，其性能直接影响设备的发热量和稳定性。
因此，定期检查冷却水泵是特别紧要的工作。
实在步骤如下：1.关闭冷却水泵和电源；2.取出冷却水泵并将其清洗干净；3.检查冷却水泵叶轮是否受损、转动是否快捷；4.对于有损坏或转动不快捷的冷却水泵应适时更换。
3. 表格记录为了更好地了解设备的状态和维护情况，应当建立设备检测表格，并按规定的频率记录每次检查的数据和结论。
表格应包含以下内容：•检查时间；•检查人员名称；•检查部位以及检查内容；•检查结果和结论；•需要维护和修理或更换的部件及处理方法等。
臭氧发生器验证方案
臭氧发生器设计确认（DQ）批准执行签名下面的签名表示批准本文件，且表明已经为执行作好了准备。
在批准后，对本文件的目的或验收标准进行的任何改变或修正都必须起改善的作用，在执行以前就必须取得批准。
XXXX Co., Ltd.: DateXXXX有限公司日期ProtocolWrittenBy Date验证方案的起草人日期ProtocolReviewedBy Date验证方案的审核人日期Equipment department Manager设备部经理ProtocolApprovedBy Date验证方案的批准人日期Q.A Manager质保部经理DirectorofValidationCommittee Date验证委员会负责人日期目录1 范围 (3)2 目的 (3)3 背景描述 (3)4 介绍 (3)5 规范性引用文件 (4)6 责任方及其责任 (4)7 设计确认(DQ) (5)8 运行确认结论 (6)1 范围本方案将会在XXXX有限公司XXXX车间的臭氧发生器上实施。
本文件描述了臭氧发生器设计确认及可接受标准、文件和参考文件，这些可以用来确定臭氧发生器的设计符合制造商和XXXX有限公司的设计规范。
本文件提供了有效的批准签名、支持文件和其它包含于文件包中的因素。
完成后所有的支持数据和文件将附于本验证文件之后。
2 目的本文件的实施过程将会以文件形式记录臭氧发生器在设计方面的要求、合格标准，证实并描述了臭氧发生器的规格技术参数、结构材质、生产方式、能力及适用性，证明臭氧发生器是按GMP规范及行业标准要求设计的。
3 背景描述臭氧发生器是为XXXX有限公司XXXX车间的正常生产而设计的一套空气净化消毒系统，主要使用地点为：XXXX车间空气净化系统。
臭氧发生器消毒是利用HV AC系统的循环风作为臭氧的载体，即将臭氧发生器产生的臭氧气体由HV AC系统中的净化风机产生的压力风源扩散至整个洁净区域，并且使空气中臭氧浓度均匀，在洁净区域的生产环境不增加任何消毒设备，即可达到消毒的目的，同时对HV AC系统（净化空调，初、中效过滤器，送回风管道，高效过滤器等）起到杀灭杂菌和霉菌的效果。
大型臭氧发生器的日常检查方法
大型臭氧发生器的日常检查方法
1.调压器的电压调节异常：检查调压器保险丝是否完好，调压器接头是否牢固。
2.变压器不支持升压：请检查变压器高压接头是否牢固。
3.安培计电流过大：检查流量计的流量是否正常，气源是否正常。
4.干燥系统有受潮现象：说明干燥剂过期。
5.高压瓷瓶漏电：高压瓷瓶更换。
6.放电管产生辉光不足：说明放电管超期，必须更换。
7.电磁阀的非正常切换：电磁阀的更换。
8.臭氧放电管高压接线桩头损坏：更换已损坏的桩头。
9.臭氧发生器的激发器不能工作：首先要检查臭氧发生器的电路是否正常，如果电路电压正常，说明激发器有故障，需要更换。
10.臭氧发生器工作时无火花：若触发器正常工作，两根高压输出线端部将产生高压火花，但装上玻璃管后却不起作用，这是臭氧发生器漏气或老化，应重新更换。
臭氧发生器臭氧浓度标准
臭氧发生器臭氧浓度标准
臭氧发生器的臭氧浓度标准根据不同的应用领域和使用要求而有所不同。
下面是一些常见的臭氧浓度标准：
1. 室内空气净化：在室内空气净化领域，常用的臭氧浓度标准为每立方米0.03-0.05毫克。
这个浓度范围可以有效去除空气中的异味、细菌和病毒等有害物质。
2. 水处理：在水处理领域，常用的臭氧浓度标准为每升0.1-0.5毫克。
臭氧可以在水中杀灭细菌、病毒和其他有机物，提高水质。
3. 医疗领域：在医疗领域，常用的臭氧浓度标准为每立方米0.05-0.1毫克。
臭氧可以在医疗器械、手术室等环境中杀灭细菌，减少感染和交叉感染的风险。
需要注意的是，臭氧浓度过高可能会对人体健康造成损害，因此在使用臭氧发生器时，应确保臭氧浓度不超过相应的安全标准并遵守使用说明。
臭氧发生器验证方案
备注:目录1.概述2设备基本情况3范围4验证目的5计划与进度6.验证操作及程序7.验证过程的分析评价及总结方法8.变更及审批9.再验证周期10.最终批准・一一一'~文件编号文件名称臭氧发生器验证方案文件编号|第3页共7页1.概述我公司采用臭氧发生器产生一定浓度的臭氧对洁净区及铝盖进行消毒。
为确认臭氧发生器的效果，保证洁净区环境卫生及铝盖消毒质量，拟定此验证方案对臭氧发生器系统进行验证。
百级洁净区风道输入臭氧发生器万级洁净区风道输入十万级洁净区风道输入2设备基本情况2.1设备基本情况设备编号：设备名称：型号：系列号：生产厂家：3范围3.1文件的适用范围此文件是针对臭氧发生器的验证。
本文件规定了臭氧发生器的要求。
3.2验证的范围臭氧发生器的预确认；臭氧发生器的安装确认；臭氧发生器的运行确认；臭氧发生器的性能确认。
4验证目的4.1检查并确认该设备所用材质、设计、制造符合GMP要求；4.2检查该设备的文件资料齐全且符合GMP要求；4.3检查并确认设备安装符合生产要求，公用工程系统配套齐全且符合设计要求；4.4确认该设备的各种仪器、仪表经过校正且合格；4.5确认该设备的各种控制功能符合设计要求；4.6确认该设备在稳定的操作范围内能稳定的运行且能达到设计标准；4.7为设备维修、改造和再验证提供数据资料5计划与进度由验证小组提出完整的验证方案，经工程副总、生产副总、质量监督部经理审核后由总工程师批准后实施，整个验证活动分四个阶段完成。
预确认：从年月日至年月日；安装确认：从年月日至年月日；运行确认：从年月日至年月日；性能确认：从年月日至年月日。
6验证操作及程序6.1臭氧发生器确认：根据公司生产要求，选择与公司生产能力相适应的设备确保所选设备能满足生产要求和GMP要求。
6.2臭氧发生器安装确认：6.2.1目的：按照设备安装计划，依据设备生产厂家的要求及设备的特殊需求以及今后使用的特定条件进行安装。
检查该设备使用、维护保养、检修、清洁等文件系统是否建立，并纳入文件管理体系。
iec60335 臭氧检测要求
iec60335 臭氧检测要求IEC 60335是一项国际标准，涉及家用电器的安全要求。
在这个标准中，第一部分为"安全要求"，第二部分为"试验方法"。
本文将重点关注IEC 60335标准中关于臭氧检测的要求。
臭氧是一种具有强氧化性和毒性的气体，对人体和环境都具有一定的危害。
因此，在家用电器的设计和生产中，必须对臭氧进行检测和监控，以确保产品的安全性和环保性。
IEC 60335标准中对臭氧的检测要求主要包括以下几个方面：1. 检测方法：IEC 60335标准规定了一种标准的检测方法，即使用一定浓度的四氧化硫（SO2）气体作为指示气体，通过测量被测电器产生的臭氧浓度来评估其臭氧排放量。
该方法简单易行，并且能够准确地检测出电器产生的臭氧浓度。
2. 检测设备：IEC 60335标准还规定了臭氧检测所需的设备和仪器。
这些设备和仪器必须符合国际和国家标准，并且需要经过定期的校验和维护，以确保其准确性和可靠性。
3. 检测限值：IEC 60335标准对不同类型的家用电器的臭氧排放限值进行了规定。
这些限值是根据对人体和环境影响的科学研究和评估得出的，并且在持续监测和改进的基础上进行调整。
根据标准，家用电器在正常使用条件下产生的臭氧排放量必须低于规定的限值，以保证产品的安全性和环保性。
4. 检测频率：IEC 60335标准还规定了家用电器臭氧检测的频率。
根据标准的要求，生产商必须在电器设计和生产的各个阶段进行臭氧监测，并且在市场上销售之前对最终产品进行最终的臭氧检测。
同时，生产商还需要建立一套完整的质量管理体系，确保产品在整个生命周期中的臭氧排放量都能够符合标准的要求。
综上所述，IEC 60335标准中对臭氧检测的要求是非常重要且必要的。
通过对家用电器臭氧排放量的监控和控制，可以保证产品的安全性和环保性，保护人体健康和环境的健康。
同时，这也是一项技术挑战，需要生产商和检测机构紧密合作，共同推动技术的进步和创新，以满足人们对高质量、安全、环保的家用电器的需求。
臭氧发生器在产品生产和设计方面的依据、要求和注意事项
臭氧发生器在产品生产和设计方面的依据、要求和注意事项一、臭氧发生器设计、制造和检验依据1.臭氧发生器设计、制造标准a.中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；b.国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》；c.臭氧发生器生产企业标准。
2. 臭氧发生器检验标准a.中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；b.臭氧发生器生产企业检验标准。
二、臭氧发生器设计条件标准臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
a.温度臭氧发生器设计环境温度范围为 0—40℃。
b.湿度臭氧发生器设计相对湿度＜ 90%。
c.冷却水使用水冷却的臭氧发生器设计冷却水温度≤ 30℃，一般可使用工厂的循环冷却水作为臭氧发生器的冷却水。
d.大气压臭氧发生器按标准大气压设计，即大气压为 101.3KPa，大气压的变化对设备正常工作基e. 气源条件臭氧发生器使用的气源要求露点≤ -45℃。
f.电源条件对于标准型臭氧发生器 ,一般使用220V/1ph/50Hz电源，或380V/3ph/50Hz电源。
g.如用户有特殊使用条件和要求,可按用户要求设计(防爆等)。
三、臭氧发生器的设计1、臭氧放电室的设计臭氧产量和臭氧浓度是臭氧放电室设计的基本依据 ,通常是放电体(管)单位臭氧产量来确定放电单元臭氧产量:Gx=SxQGx —放电单元臭氧产量S —放电单元放电面积Q —单位放电面积臭氧产量放电单元数量N=G/GxN—放电单元数量G —设计臭氧产量Gx —放电单元臭氧产量N 确定后 ,可根据需要将放电定设计成立式或卧式,放电室设计时应考虑容积重量,冷却水压力,气体压力等诸多因素.放电气隙设计是根据使用介质 ,电源频率和加工能力精度来确定.注意 :放电室设计是依据放电单元臭氧产量.放电单元产量必须经严格条件的实验来确定,否则.设计产量会相差甚远.2、电源系统的设计臭氧电源设计是根据臭氧产量和放电单元臭氧产量所耗功率来设计,电源频率、电源电压与使用介质 ,放电气隙大小有关.可根据有条件的实验数据获得.臭氧电源系统包括电源控制系统、整流、变频器、升压变压器，它的作用就是向臭氧放电室提供必要条件—高压交变电场，而臭氧产生效率与高压电源成正向增长关系，因此臭氧电源系统在整个臭氧发生系统中具有重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
上下壳无明显色差，铭牌规格型号应正确。
目视/样品
出气嘴/定位柱不得破裂。
5
铭牌标识规格参数与认证参数一致，并有 3C
标签 结构/
6
尺寸 尺寸复合图纸要求,包括导线长度.线径
MI AQL1.0
试装 卡尺
7
晃动时内部不能有噪音，内部件无晃动。
手动
放在玻璃桌平面上，在垂直与水平（出气嘴端） 8
距离 50cm 处，噪音不得超过 50dB。
5.3 根据 GB/T2828.1 的检验水平和结合我司实际操作水平，采用抽样水平抽样方案，个别
物料样本量可以根据实际情况调整。（具体详见 GB2828.1.2003 抽样标准参考依据）
5.4 检验条件
室温环境下进行检验
5.5 检验顺序：
包装 外观 5.6 作业内容
结构、尺寸
性能测试
老化测试
原材料检查标准 臭氧发生器
原材料检验标准 臭氧发生器
文件编号： 版 本 号： A0 受 控：
编制： 审核： 批准：
日期： 日期： 日期：
会签（文件制订人应用“√”指出此文件的会签单位）
行政人事部 财务部 物资部 设备部 技术部
研发部 行政人事部
品质部 物资部
原材料检查标准 臭氧发生器
文件编号 版本
共4页
A/0 第1页
版本变化 修改前 修改后
噪音测试仪
MA 5PCS/批
9
端子拉力力参考图纸或原材料检验标准&记录
拉力测试机
10 性能
测试 11
额定电压±15%可以正常工作 臭氧浓度参考图纸
功率测试参考图纸
万用表
MA AQL0.65
浓度测试仪
12
出气流量参考图纸
累计工作时间＞3000h（每通电 180min，停止 13 寿命 20min.累计 3000h 后臭氧浓度不应低于初始臭 MA
技术部：提供臭氧发生器技术标准。
品质部：依据臭氧发生器技术标准，制定检验标准，并执行臭氧发生器检验标准。
5 管理规定
5.1 质量缺陷分级(按严重性)如下：
级别
类别
对产品性能和功能的影响
CR 致命性、关键性 有危害使用者或携带者之生命或财产安全的缺点，称为严重缺点
MA
严重性
丧失产品主要功能，不能达成制品使用目的的缺点，称为主要缺点
原材料检查标准 臭氧发生器
修订一览表
文件编号 版本
共4页
A/0 第2页
修改内容描述
编制
审核
批准
修订日期
原材料检查标准 臭氧发生器
文件编号 版本
共4页
A/0 第3页
1 目的
为规范水机原材料检验标准，并根据我司实际操作水平，特制定测试标准。
2 适用范围
本标准适用于我司臭氧发生器的检验。
3 定义（无）
4 职责4页
序列
检测 项目
检测内容及要求
质量 特性
样本量
检测工具
包装须注明物料料号、名称、规格型号及数量。 1
外标示与实物一致，不可混料。 包装
包装箱/袋应能有效地保护物料在运输过程中 2
不受损坏、严重变形。 MI AQL4.0
目视
3
表面及周边无披锋、毛刺、气泡、破损。
目视
外观
氧浓度的 70%）
6 参考文件
5pcs/ 季度
浓度测试仪
臭氧发生器 寿命测试工
装
原材料检查标准 臭氧发生器
《GB2828.1.2003 抽样标准》 7 相关记录 《臭氧发生器检查记录》 8 流程
无
文件编号 版本
共4页
A/0 第5页
某一实体只存在外观上的缺陷，实际上不影响产品使用目的之缺点，
MI
一般性
称为次要缺点
5.2 质量缺陷分级所对应的 AQL 值：
A 级（致命性、关键性）：AQL=特殊水平 S-4=0.4；
B 级（严重性）：AQL=特殊水平 S-4=0.65 ；
C 级（一般性）：AQL= 一般水平Ⅱ=4.0
破坏性： AQL=/=2，C=0；
