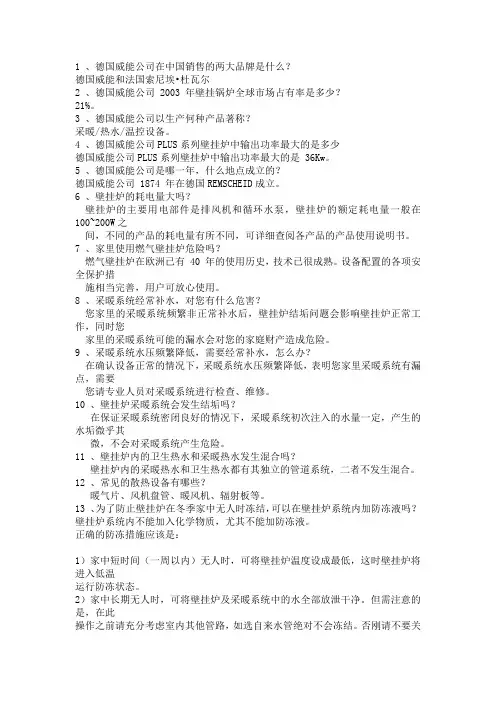

威能壁挂炉使用手册

合集下载

德国威能使用手册

威能锅炉使用手册

一、设备打开

1、用手扣住前盖板凹槽将其下拉，然后就会看到控制面板，控制面板上有以下功能部件：（1）液晶显示屏，显示当前攻难供水的温度，供暖系统的注水压力或其他信息。

（2）指示灯，指示当前操作模式。

(3)“i”按钮用于调取信息。

（4）控制器

（5）电源开关，用于启动或关闭壁挂炉。

（6）“+”按钮，用于滚动显示屏上的信息和切换到显示当前供暖供水温度。

（7）“—”按钮，用于后退显示屏的显示信息。

（8）“复位”按钮，用于复位特定故障。

（9）供暖温度旋钮，用于设置供暖供水温度。

（10）生活热水温度旋钮：用于设置热水出水温度。

2、指示灯信息

（1）绿色指示灯

熄灭：无生活热水取用；

灯亮：生活热水取用中。

（2）黄色指示灯

灯亮：燃烧器工作中。

（3）红色指示灯

灯亮：壁挂炉出现故障，现实错误代码。

3、调试使用

（1）完全打开燃气管路和壁挂炉上的燃气阀；

（2）确保供暖系统的供水及回水保养阀室打开的；

（3）壁挂炉运行前先检查显示屏上的系统注水压力。要保证供暖系统的稳定运行，在系统冷却时时，显示屏上现实的注水压力必须在1.0至2.0bar的范围内。如果注水压力小于0.8bai，迮调试前必须进行补水。

二、生活热水模式运行

1、使用电源开关启动壁挂炉：

“1”=开

“0”=关。

当启动壁挂炉时，显示屏上显示供暖系统的当前注水压力

2、将用于设置生活热水温度的旋钮设置到所需的温度

—左旋停止位置约35℃

—右旋停止位置（最高温度） 65℃

当调整温度时，设置值显示在显示屏上，五秒钟后，显示返回标准模式（显示供暖系统的当前注水压力）。

德国威能壁挂炉使用说明

引言：

一、产品概述：

德国威能壁挂炉是一种燃气供暖设备，采用了先进的燃烧技术和高效的加热系统，既能够提供温暖的空气，又能够为家庭提供热水。其主要特点包括：简洁紧凑的设计、高效的能源利用、智能化的控制系统和全面的安全保护措施。

二、安装步骤：

1.在选择安装位置时，请确保墙壁牢固且能承受足够重量，并在安装位置附近有适当的排气通风设施。

2.将威能壁挂炉安装在合适的位置，并将其稳固固定在墙壁上。

3.连接燃气管道和水管道，并确保连接处密封良好，没有泄漏。

4.通过电源插头将壁挂炉连接到电源。

三、操作指南：

1.打开天然气阀门，确保天然气供应畅通，并确保壁挂炉通电。

2.将壁挂炉的温度调至所需温度。大多数威能壁挂炉配备了温度调节器，用户可以根据需要进行调节。

3.等待一段时间，直到壁挂炉达到所设定的温度。一般情况下，壁挂炉会自动运行和停止，以维持设定的温度。

4.如果需要热水，您可以打开对应的热水龙头。壁挂炉会自动加热水源，当水温达到设定的温度时，会停止加热。

四、保养维护：

1.定期清洗灰尘和杂物，保持壁挂炉的表面干净。

2.检查燃气和水管道的连接处是否有泄漏，并及时修复。

3.定期检查和更换壁挂炉的滤网和过滤器，确保炉内燃烧清洁。

4.定期检查壁挂炉的燃烧器和火焰是否正常，如有异常请及时维修。

5.如果长时间不使用壁挂炉，请关闭天然气阀门，切断电源。

五、安全注意事项：

1.在使用壁挂炉之前，请仔细阅读产品说明书，了解使用方法和注意事项。

2.在使用壁挂炉时，请确保房间内有适当的通风和排气设施，避免一氧化碳中毒。

威能壁挂炉使用说明书

操作手册

供用户使用

操作手册

turboTEC pro , turboTEC plus

燃气采暖热水炉 VUW 燃气采暖热水炉(单采暖）VU

燃气采暖热水炉特点 (3)

1阅读提示 (3)

1.1文件保管 (3)

1.2符号说明 (4)

1.3手册的适用性 (4)

1.4CE 标志 (4)

1.5铭牌 (4)

2安全须知 (5)

2.1警告提示 (5)

2.1.1警告提示的分类 (5)

2.1.2警告提示的结构 (5)

2.2规定用途 (5)

2.3对错误操作危险的警告提示 (6)

3运行说明 (8)

3.1保修 (8)

3.2安装地点要求 (8)

3.3维护 (9)

3.4循环利用与废弃处理 (8)

3.4.1燃气采暖热水炉废弃处理 (8)

3.4.2包装废弃处理 (9)

3.5节能提示 (9)

4操作 (11)

4.1操作元件概览 (11)

4.1.1turboTEC plus 系列操作元件 (11)

4.1.2turboTEC pro 系列操作元件 (12)

4.2燃气采暖热水炉投入运行前准备 (13)

4.2.1打开截止阀 (13)

4.2.2检查系统压力 (13)

4.3启动燃气采暖热水炉 (14)

4.4生活热水供应 (14)

4.4.1设置生活热水温度 (14)

4.4.2启动和关闭速热启动功能

(只适用于集成有生活热水供应的

turboTEC plus 系列燃气采暖热水炉) (15)

4.4.3取用生活热水 (15)

4.5供暖模式运行的设置 (15)

4.5.1设置供暖供水温度(未连接外部控制器) (16)

4.5.2设置供暖供水温度(连接有外部控制器) (16)

德国威能壁挂炉使用说明

德国威能壁挂炉是一种高品质、高效率的供暖设备，为用户提供舒适的取暖体验。为了正确、安全地使用威能壁挂炉，以下是一些使用说明和注意事项：

1. 确认安装位置：在安装威能壁挂炉之前，请确保安装位置通风良好，远离易燃材料，并且有足够的空间进行维护和维修。

2. 供暖调节：威能壁挂炉配备了智能温控系统，用户可以通过控制面板或遥控器来调节供暖温度和时间，以满足不同季节和个人需求。

3. 热水功能：除了供暖功能，威能壁挂炉还可以提供热水，用户可以根据需要选择加热水温度和水量，享受热水的便利。

4. 定期检查：为了确保威能壁挂炉的正常运行，用户需要定期检查设备的排气和进气口是否畅通，并清洁灰尘和杂物。

5. 保养维护：定期进行燃气灶具的清洁和保养，保持设备的整洁和高效，延长使用寿命。

6. 安全使用：在使用威能壁挂炉时，请注意防火和防爆安全，避免在设备周围堆放易燃物品，定期检查燃气管道是否安全可靠。

7. 故障排除：如果威能壁挂炉出现故障或异常情况，用户应立即停止使用，并联系专业技术人员进行检修，切勿私自处理，以免造成安全事故。

通过以上的使用说明和注意事项，相信用户可以更好地了解和正确使用德国威能壁挂炉，享受舒适、安全的取暖体验。祝愿您在冬季温暖舒适，生活愉快！

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1?使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1状态，再检查壁挂炉的压力是否正常。

2?使用壁挂炉取暖时首先打开需要取暖房间的温控面板，之后再将壁挂炉上的采暖旋钮打开即可取暖；旋转取暖旋钮时液晶屏上会显示需要的供水温度，地暖供水水温为30℃—80℃。

3?生活热水调节旋钮温度为35℃—65℃，旋转生活热水旋钮时液晶屏上会显示要设定的出水温度，根据季节情况进行调节最合适的温度，使用热水前调节好需要的热水温度。

4?壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温冷却时正常压力为

1bar—，在系统运行时压力在左右都为正常。

5?壁挂炉出现故障时，液晶屏下方红灯会亮，液晶屏上会显示故障代码，常见故障为F28，F29，F22，F75。F28和F29为没有燃气供应，检查是否停气或是否燃气阀没有打开，燃气恢复正常时按下复位键即可(液晶屏下方火焰打叉灰色按键)；F22为系统水压不足，发现压力低于时应需要补水，在补水前一定要检查壁挂炉接口处、暖气片接口和分水器接口是否有渗水现象，没有渗水将水压补到 bar，如有渗水及时和我司联系，请不要对系统进行补水。注意：补水完毕后，请务必确认补水旋钮已经彻底关闭；F75为系统高温保护，水泵不工作、水路不循环，检查供暖阀门是否打开。

二、威能壁挂炉注意事项

1?在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2?使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

威能壁挂炉安装、使用和维护手册说明书

IST 03 C 476 - 12

安装、使用以及维护

亲爱的顾客:

感谢您选购本公司锅炉。请认真阅读本说明书，以便正确安装、使用及维护本设备。

禁止乱动器具密封。

所有器具密封如有破裂应要修复和重密封，所有的调整装置应密封。

安装人员、维修技术人员以及用户基本常识

本说明书是本产品不可或缺的重要组成部分。安装人员必须将本说明书交付给用户。用户应妥善保管本说明书，以便日后参考使用。

出售锅炉或以及转让其所有权时必须附带本说明书。

本锅炉必须由合格专业人员，根据适用的法律、标准以及厂家在本说明中规定的要求安装。安装不当可能会导致人员及/或动物伤害或财产损失。对于此类伤害和损失，厂家概不负责。

厂家不承担任何合同内及合同外，因安装不当或使用不当或未遵守厂家要求而引起的伤害或损失。

安装之前，检查锅炉技术参数是否符合在系统中正确使用的要求。

检查锅炉是否完好无损，运输以及搬运过程中是否有损坏。请勿安装受损及/或存在缺陷的设备。

请勿堵塞进气口。

只能安装厂家批准和提供的配件或选件(包括电气配件）以免降低产品的安全性。

请妥善处理产品包装，鉴于本产品所有包装材料均可回收利用，应将包装材料送至专门的垃圾管理场所。儿童和不会使用的人不应该操作器具儿童严禁玩弄器具，请将包装材料放在远离儿童的地方，否则可能成为危险源。

请将包装材料放在儿童接触不到地方，否则可能成为危险源。

设备故障及/或运转异常时，请关闭锅炉。联系专业维修技师，切勿尝试自行维修。

锅炉维修时只能使用厂家批准和提供的部件。

违反上述要求可能影响锅炉的安全性并危及人员、动物和财产。

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1?使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1状态，再检查壁挂炉的压力是否正常。

2?使用壁挂炉取暖时首先打开需要取暖房间的温控面板，之后再将壁挂炉上的采暖旋钮打开即可取暖；旋转取暖旋钮时液晶屏上会显示需要的供水温度，地暖供水水温为30 C—80 C。

3?生活热水调节旋钮温度为35 C —65 C,旋转生活热水旋钮

时液晶屏上会显示要设定的出水温度，根据季节情况进行调节最

合适的温度，使用热水前调节好需要的热水温度。

4?壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温

冷却时正常压力为1bar — 1.5bar ,在系统运行时压力在 2.2bar 左右都为正常。

5?壁挂炉出现故障时，液晶屏下方红灯会亮，液晶屏上会显示

故障代码，常见故障为F28, F29, F22, F75。F28和F29为没有

燃气供应，检查是否停气或是否燃气阀没有打开，燃气恢复正常

时按下复位键即可（液晶屏下方火焰打叉灰色按键）；F22为系统水压不足，发现压力低于 1.0bar时应需要补水，在补水前一定要检查壁挂炉接口处、暖气片接口和分水器接口是否有渗水现象，没有渗水将水压补到

1.0-1.5 bar ，如有渗水及时和我司联系，请不要对系统进行补水。注意：补水完毕后，请务必确认补水旋钮已经彻底关闭；F75为系统高温保护，水泵不工作、水路不循环，检查供暖阀门是否打开。

二、威能壁挂炉注意事项

1?在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2?使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1､使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1状态，再检查壁挂炉的压力是否正常。

2､使用壁挂炉取暖时首先打开需要取暖房间的温控面板，之后再将壁挂炉上的采暖旋钮打开即可取暖；旋转取暖旋钮时液晶屏上会显示需要的供水温度，地暖供水水温为30℃—80℃。

3､生活热水调节旋钮温度为35℃—65℃，旋转生活热水旋钮时液晶屏上会显示要设定的出水温度，根据季节情况进行调节最合适的温度，使用热水前调节好需要的热水温度。

4､壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温冷却时正常压力为1bar—1.5bar，在系统运行时压力在2.2bar左右都为正常。

5､壁挂炉出现故障时，液晶屏下方红灯会亮，液晶屏上会显示故障代码，常见故障为F28，F29，F22，F75。F28和F29为没有燃气供应，检查是否停气或是否燃气阀没有打开，燃气恢复正常时按下复位键即可(液晶屏下方火焰打叉灰色按键)；F22为系统水压不足，发现压力低于

1.0bar时应需要补水，在补水前一定要检查壁挂炉接口处、暖气片接口和分水器接口是否有渗水现象，没有渗水将水压补到1.0-1.5 bar，如有渗水及时和我司联系，请不要对系统进行补水。注意：补水完毕后，请

务必确认补水旋钮已经彻底关闭；F75为系统高温保护，水泵不工作、水路不循环，检查供暖阀门是否打开。

二、威能壁挂炉注意事项

1､在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2､使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

威能壁挂炉使用说明书

供用户/安装人员使用

安装和使用说明书

turboBLOCK pro

壁挂式燃气采暖/热水锅炉

JLG20 - VUW CN 182-C JLG26 - VUW CN 242-C JLG30 - VUW CN 282-C

JLG38 - VUW CN 352-C

供用户使用

使用说明书

turboBLOCK pro

壁挂式燃气采暖/热水锅炉JLG20 - VUW CN 182-C

JLG26 - VUW CN 242-C

JLG30 - VUW CN 282-C

JLG38 - VUW CN 352-C 目录

设备特性 (1)

设备简介 (1)

1 文档说明 (2)

1.1 其它适用资料 (2)

1.2 保管 (2)

1.3 符号说明 (2)

2 安全 (2)

2.1 紧急措施 (2)

2.2 设备检查和保修服务 (3)

3 安装和保养说明 (3)

3.1 安装和维护说明 (3)

3.2 符合规定的使用 (3)

3.3 安装地点的要求 (3)

3.4 保养 (3)

3.5 循环使用和废弃处理........................................................34 控制面板 (4)

4.1 控制面板说明 (4)

4.2 运行准备 (4)

4.3 投入运行 (4)

4.4 显示屏 (4)

4.5 设置模式 (5)

4.6 加热曲线设置（需选配室外温度传感器） (5)

4.7 故障代码 (7)

4.8 关闭壁挂炉 (7)

4.9 注水步骤 (7)

设备特性

感谢您选择使用威能集团的壁挂炉产品。本手册向您提供的信息，将使您在使用壁挂炉时获得最佳效果。设备简介

德国威能壁挂炉使用说明精编版

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1､使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1状态，再检查壁挂炉的压力是否正常。

4､壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温冷却时正常压力为1bar—1.5bar，在系统运行时压力在2.2bar左右都为正常。

5､壁挂炉出现故障时，液晶屏下方红灯会亮，液晶屏上会显示故障代码，常见故障为F28，F29，F22，F75。F28和F29为没有燃气供应，检查是否停气或是否燃气阀没有打开，燃气恢复正常时按下复位键即可(液晶屏下方火焰打

叉灰色按键)；F22为系统水压不足，发现压力低于1.0bar 时应需要补水，在补水前一定要检查壁挂炉接口处、暖气片接口和分水器接口是否有渗水现象，没有渗水将水压补到1.0-1.5 bar，如有渗水及时和我司联系，请不要对系统进行补水。注意：补水完毕后，请务必确认补水旋钮已经彻底关闭；F75为系统高温保护，水泵不工作、水路不循环，检查供暖阀门是否打开。

二、威能壁挂炉注意事项

1､在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2､使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1?使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1

状态，再检查壁挂炉的压力是否正常。

2?使用壁挂炉取暖时首先打开需要取暖房间的温控面板，之后

再将壁挂炉上的采暖旋钮打开即可取暖；旋转取暖旋钮时液晶屏上

会显示需要的供水温度，地暖供水水温为30C—80C。

3?生活热水调节旋钮温度为35 C —65 C,旋转生活热水旋钮时

液晶屏上会显示要设定的出水温度，根据季节情况进行调节最合适的温度，使用热水前调节好需要的热水温度。

4?壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温

冷却时正常压力为1bar — 1.5bar ,在系统运行时压力在 2.2bar左右都为正常。

5?壁挂炉出现故障时，液晶屏下方红灯会亮，液晶屏上会显示

故障代码，常见故障为F28, F29, F22, F75。F28和F29为没有燃

气供应，检查是否停气或是否燃气阀没有打开，燃气恢复正常时按下复位键即可（液晶屏下方火焰打叉灰色按键）；F22为系统水压不足，发现压力低于1.0bar时应需要补水，在补水前一定要检查壁挂炉接口处、暖气片接口和分水器接口是否有渗水现象，没有渗水将水压补到1.0-1.5 bar ，如有

渗水及时和我司联系，请不要对系统进行补水。注意：补水完毕后，请务必确认补水旋钮已经彻底关闭；F75为系统高温保护，水泵不工作、水路不循环，检查供暖阀门是否打开。

二、威能壁挂炉注意事项

1?在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2?使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1､使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1状态，再检查壁挂炉的压力是否正常。

4､壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温冷却时正常压力为1bar—1.5bar，在系统运行时压力在2.2bar左右都为正常。

二、威能壁挂炉注意事项

1､在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2､使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

德国威能壁挂炉使用说明

一、威能壁挂炉使用

1､使用壁挂炉时先打开燃气阀门，将壁挂炉的电源开关旋到1状态，再检查壁挂炉的压力是否正常。

4､壁挂炉液晶屏上始终显示供暖系统的压力，不使用系统水温冷却时正常压力为1bar—1.5bar，在系统运行时压力在2.2bar左右都为正常。

二、威能壁挂炉注意事项

1､在梅雨季节或连阴雨天湿度比较大时，壁挂炉长期通电状态可保护电路板和水泵不会损坏。

2､使用壁挂炉时发现家中有严重异味时，检查壁挂炉旁边的窗户是否处于关闭状态，使用壁挂炉时应关闭窗户。

威能壁挂炉使用说明书

2.3 对错误操作危险的警告提示 ..................6
3 3.1 3.2 3.3 3.4 3.4.1 3.4.2 3.5
运行说明 ..................................8 保修 ......................................8 安装地点要求 ..............................8 维护 ......................................9 循环利用与废弃处理 ........................8 燃气采暖热水炉废弃处理 ....................8 包装废弃处理 ..............................9 节能提示 ..................................9
可以从系列号得到燃气采暖热水炉的产品号。系列号的第 7 至第 16 位数字构成产品号。
1.3 手册的适用性
本手册仅适用于下列产品号的燃气采暖热水炉：
产品型号 N1PB27-VU CN 242/3-5-H N1PB31-VU CN 282/3-5-H N1PB41-VU CN 362/3-5-H L1PB27-VUW CN 242/3-3-H L1PB27-VUW CN 242/3-5-H L1PB31-VUW CN 282/3-5-H L1PB41-VUW CN 362/3-5-H

德国威能壁挂炉使用说明

第一部分：安装和准备

1.在选择安装位置前，请确保所选位置离供水、供气、烟囱通道等设

施近，便于连接和使用。

2.将壁挂炉放在平坦的地面上，根据炉体尺寸规定，在炉体周围保留

一定的空间，以便进行维修和清洁。

3.确保烟囱通道畅通，并按照安装要求连接烟囱。确保烟囱通道无顶

部堵塞，以允许炉体排放烟雾。

4.连接燃气和水管道。确保连接正确、牢固，并按照相关法规和安全

要求进行。

第二部分：操作和调节

1.打开燃气阀门，确保燃气供应正常。

2.打开水阀，确保壁挂炉通水以便供暖或热水。

3.切换至壁挂炉的控制面板，在面板上选择所需的温度和操作模式

（供暖或热水）。

4.调节温度设定值和供暖时间以满足所需的舒适要求。

5.在使用过程中，观察壁挂炉的运行状态，并定期清洁炉体和燃烧室，以确保热能转化效率和安全性。

第三部分：维护和保养

1.定期清洁壁挂炉外壳和控制面板，确保面板按钮和显示屏正常工作。

2.建议每年至少清洗一次炉体内部，以去除积尘和积碳，以保持炉体的正常工作和高效运行。

3.定期更换过滤器和零部件，如水泵、阀门等，以确保壁挂炉各部件的正常工作和长期使用寿命。

4.请按照说明书中提供的保养计划进行维护，保证壁挂炉的稳定和安全运行。

第四部分：安全提示

1.请勿私自拆卸或改装壁挂炉，保持原装状态和厂家提供的零部件。

3.避免在壁挂炉周围放置易燃物品，确保通风良好，并遵守用气和用电安全规定。

总结：
