UWB室内高精度定位系统
UWB定位系统介绍
UWB定位系统介绍
UWB（Ultra-Wideband）定位系统是一种利用超宽带无线电技术进行
室内定位的系统。相比传统的定位系统，UWB定位系统具有更高的定位精度、更高的可靠性和更大的容量。
UWB技术是一种无线电通信技术，其工作原理是利用在超宽带频谱范
围内传输短脉冲信号。UWB系统发送特定的短脉冲信号，通过测量该信号
的到达时间和信号传播速度，可以确定发送器和接收器之间的距离。此外，UWB系统还可以通过测量信号的幅度衰减来确定目标的方向。这种特殊的
信号传输方式使得UWB定位系统具有更高的精度和准确度。
UWB定位系统有多种应用场景，包括室内定位、物体追踪和位置识别等。在室内定位领域，UWB定位系统可以实现对人员和物体的精确定位和
追踪。通过在建筑物内部部署多个UWB设备，可以实现对特定区域的实时
监控和定位，例如大型仓库、医院、机场等。此外，UWB定位系统还可以
应用于物体追踪领域，如车辆定位跟踪、无人机定位跟踪等。
1.高精度定位：UWB技术可以实现亚厘米级的高精度定位，远远超过
了其他无线定位技术，如WiFi、蓝牙等。这种高精度定位对于需要精确
定位的应用场景非常重要。
2.抗干扰能力强：UWB技术在传输过程中使用短脉冲信号，这种信号
传输方式具有抗干扰能力强的特点。即使在噪声较大的环境下，UWB定位
系统仍然能够提供准确可靠的定位结果。
3.大容量：UWB技术的带宽较大，可以同时支持多个定位设备的工作。这种大容量特性使得UWB定位系统在高密度环境中的应用更加可行，如人
员密集的商场、体育馆等。
4.低功耗：与其他定位技术相比，UWB技术具有较低的功耗。这使得UWB定位系统可以应用于电池供电的设备上，如可穿戴设备、物联网设备等。
UWB精确定位系统解决方案
UWB精确定位系统解决方案
UWB精确定位系统是一种基于超宽带（Ultra-Wideband）技术的定位
系统，可以实现高精度的定位和跟踪。在UWB精确定位系统中，通过发送
和接收极短而带宽很大的脉冲信号，利用近场传感器进行信号捕获和处理，从而实现对目标位置的精确定位。
1.脉冲发射器和接收器：脉冲发射器用于发送超短脉冲信号，而脉冲
接收器则用于接收和处理收到的信号。这些设备需要具备高带宽和低时延
的特点，以满足高精度定位的需求。
2.多天线系统：为了实现精确定位，UWB系统通常采用多天线系统。
通过使用多个接收天线，可以实现信号的多径传播和多普勒效应的检测，
从而提高定位精度。
3. 信号处理算法：UWB精确定位系统依赖于复杂的信号处理算法来
提取脉冲信号的到达时间差（Time Difference of Arrival，简称TDOA）和多普勒效应等信息。这些算法需要考虑信号传播路径的多样性、噪声的
影响以及时延的测量等问题，以实现高精度的定位。
4.定位引擎：定位引擎是UWB精确定位系统的核心组件，用于根据接
收到的信号和信号处理算法的结果计算目标的位置。定位引擎需要具备高
性能的处理能力和实时性，以满足对于高精度定位的要求。
5.定位参考点：为了实现精确的定位，UWB精确定位系统通常需要在
环境中设置一些定位参考点。这些参考点可以通过精确测量其位置坐标，
并与定位引擎进行校准，从而提高整个系统的定位精度。
UWB精确定位系统可以应用于多个领域，包括室内定位、车辆定位、
物体跟踪和安防监控等。在室内定位领域，UWB精确定位系统可以利用多
UWB室内定位系统的研究设计
UWB室内定位系统的研究设计
UWB室内定位系统的研究设计
摘要：
本文探讨了UWB室内定位系统的研究设计。UWB技术具有高精度、低功耗、抗干扰等优点，是目前室内定位领域的重要技术。本文首先介绍了UWB技术的基本原理和特点，然后设计了一种基于UWB技术的室内定位系统。该系统由UWB模块、普通计算机、数据库等组成，可实现人员和物品在室内的精确定位和跟踪。实验结果表明，该系统具有高精度、实时性强、抗干扰能力强等特点，可满足现代物流、安防、医疗等领域的需求。
关键词：UWB室内定位系统；定位精度；实时性；抗干扰能力；应用领域
一、简介
随着智能化、自动化的不断发展，各行业对于室内定位技术的需求越来越大。UWB室内定位技术是指使用超宽带(UWB)技术
实现在室内环境下对人员和物品的高精度实时定位和跟踪。该技术具有定位精度高、实时性强、抗干扰能力强等优点，是目前室内定位领域的关键技术之一。
本文以UWB室内定位技术为研究对象，介绍了该技术的基本原理和特点，设计了一种基于UWB技术的室内定位系统，并对该
系统进行了实验验证。实验结果表明，该系统具有高精度、实时性强、抗干扰能力强等特点，可满足物流、安防、医疗等领域的需求。
二、UWB技术概述
UWB技术是一种新兴的无线通信技术，它采用极短脉冲信号进
行通信和测距。UWB技术的主要特点是带宽极宽，信号能够穿
过建筑物、物体等障碍物，并且具有高精度的测距能力。因此，UWB技术被广泛应用于雷达、通信、导航等领域。
三、UWB室内定位系统的设计
1. 系统框架
UWB室内定位系统主要由三部分组成：UWB模块、普通计算机、数据库。其中，UWB模块主要用于采集室内人员和物品的位置
uwb定位技术的原理及应用详解
UWB定位技术的原理及应用详解
1. UWB定位技术简介
UWB（Ultra-Wideband）定位技术是一种通过发送短脉冲信号并利用信号的时
间延迟测量来实现精确定位的无线通信技术。它具备高精度、高抗干扰性和高可靠性等特点，被广泛应用于室内定位、无人车导航、物品追踪等领域。
2. UWB定位技术的原理
UWB定位技术的原理基于信号的时间延迟测量和多路径传播。其工作原理可
以概括为以下几个步骤：
2.1 发送短脉冲信号
UWB定位系统通过发送短脉冲信号，这些脉冲信号具有极宽的带宽（一般超
过500MHz）。短脉冲信号的带宽决定了其时间分辨率，从而影响定位系统的精度。
2.2 接收信号
接收器接收到发送信号后，对信号进行采样并记录下信号的时间信息。接收器
通常配备多个天线，以便同时接收到来自不同方向的信号。
2.3 多径传播
在室内环境中，信号在传播过程中会经历反射、散射和衍射等多径效应。这些
多径传播现象会导致信号在到达接收器时存在多个路径，即多个到达时间。
2.4 时间延迟测量
通过测量信号的到达时间差，即多径传播路径之间的时间延迟，可以推算出发
送端与接收端之间的距离。根据距离和接收器位置，可以确定待定位对象的位置。
3. UWB定位技术的应用
UWB定位技术在多个领域具有广泛的应用。以下是几个常见的应用领域：
3.1 室内定位
UWB定位技术在室内定位中表现出色。通过将UWB定位系统部署在建筑物内部，可以实现对人员和物品的实时定位，方便管理和调度。它在大型商场、展览馆、医院等场所的定位需求中得到了广泛应用。
3.2 无人车导航
基于UWB的室内导航系统研究
基于UWB的室内导航系统研究
1. 引言
1.1 背景介绍
室内定位和导航系统作为智能化建筑的重要组成部分，正在逐渐成为现代社会中不可或缺的一部分。在传统的导航系统中，GPS等全球定位系统虽然能够在室外环境下提供准确的定位服务，但在室内环境下的定位精度却无法满足实际需求。基于UWB技术的室内导航系统应运而生。UWB技术以其高定位精度、抗干扰能力强等特点，被广泛应用于室内定位系统中。
随着社会的发展和人们对室内导航系统需求的增加，研究室内导航系统的意义日益凸显。通过研究基于UWB技术的室内导航系统，可以实现对室内空间的精确定位和导航，不仅提高了室内定位的精度和效率，还为人们提供了更便捷的室内导航服务。本研究旨在探讨基于UWB技术的室内导航系统的设计和优化，为室内导航系统的发展和应用提供技术支持和理论指导。
1.2 研究意义
室内导航系统在当今社会中具有重要的应用价值。随着城市化进程的加快和建筑结构的复杂化，传统的GPS定位系统在室内环境下往往无法精确定位。基于UWB的室内导航系统因其高精度、低功耗、抗干扰等优点而备受关注。研究基于UWB的室内导航系统，旨在解决室内定位难题，提高定位精度，为人们提供更便捷、准确的室内导航服
务。室内导航系统的研究还能促进无人驾驶、智能家居等领域的发展，推动智能化生活的实现。探索基于UWB的室内导航系统具有重要的意义。通过本研究，可以深入了解UWB技术在室内定位中的应用，为未来智能化生活和城市管理提供技术支持，推动室内导航系统的进一步
发展。
1.3 研究目的
研究目的旨在探究基于UWB的室内导航系统在实际应用中的可行性和有效性。通过对UWB技术的深入研究和应用，我们旨在解决室内环境下定位精度不足和信号穿透能力差的问题，从而提高室内定位系

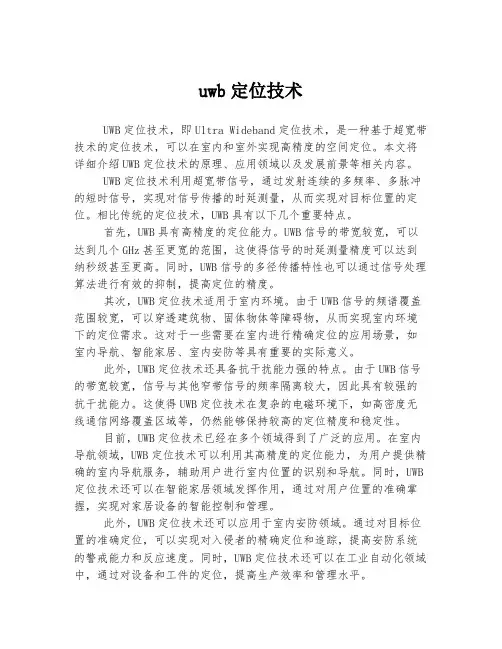

uwb定位技术
uwb定位技术
UWB定位技术，即Ultra Wideband定位技术，是一种基于超宽带技术的定位技术，可以在室内和室外实现高精度的空间定位。本文将详细介绍UWB定位技术的原理、应用领域以及发展前景等相关内容。
UWB定位技术利用超宽带信号，通过发射连续的多频率、多脉冲的短时信号，实现对信号传播的时延测量，从而实现对目标位置的定位。相比传统的定位技术，UWB具有以下几个重要特点。
首先，UWB具有高精度的定位能力。UWB信号的带宽较宽，可以达到几个GHz甚至更宽的范围，这使得信号的时延测量精度可以达到纳秒级甚至更高。同时，UWB信号的多径传播特性也可以通过信号处理算法进行有效的抑制，提高定位的精度。
其次，UWB定位技术适用于室内环境。由于UWB信号的频谱覆盖范围较宽，可以穿透建筑物、固体物体等障碍物，从而实现室内环境下的定位需求。这对于一些需要在室内进行精确定位的应用场景，如室内导航、智能家居、室内安防等具有重要的实际意义。
此外，UWB定位技术还具备抗干扰能力强的特点。由于UWB信号的带宽较宽，信号与其他窄带信号的频率隔离较大，因此具有较强的抗干扰能力。这使得UWB定位技术在复杂的电磁环境下，如高密度无线通信网络覆盖区域等，仍然能够保持较高的定位精度和稳定性。
目前，UWB定位技术已经在多个领域得到了广泛的应用。在室内导航领域，UWB定位技术可以利用其高精度的定位能力，为用户提供精确的室内导航服务，辅助用户进行室内位置的识别和导航。同时，UWB 定位技术还可以在智能家居领域发挥作用，通过对用户位置的准确掌握，实现对家居设备的智能控制和管理。
基于UWB的室内定位系统设计与实现
基于UWB的室内定位系统设计与实现
在日常生活中，我们经常会遇到一些需要室内定位的场景，比如商场导航、医院指引、办公室定位等，而传统的GPS定位并不能在室内起到很好的效果。基于UWB技术的室内定位系统则可以很好地解决这个问题。
一、UWB技术简介
UWB（Ultra Wideband），即超宽带技术，是指信号的带宽很宽，通常在数百兆赫至数个吉赫范围内，频带占有率极低的一种无线通信技术。
UWB技术的优势在于高精度、高安全性、高抗干扰能力、室内外兼容性等。因此，它适用于距离近、复杂场景、高精度、高可靠性等应用场景的无线通信。
二、基于UWB的室内定位系统原理
基于UWB的室内定位系统通常由节点、接收器和定位引擎三个部分组成。
先来看看节点。室内定位系统依靠一系列的节点实现定位。这些节点分布在室内，节点之间形成网格的结构。每个节点都具备定位能力，能够通过不断地和其它节点进行通信，获取自己和其它节点的位置信息。
接下来是接收器。接收器位于使用者的手持设备上，通过一定的方式接收到节点发出的信号，并将其传递给定位引擎。
最后是定位引擎。定位引擎的作用是通过接收到的信号，计算出使用者的准确位置。这其中往往会涉及到一些算法的应用。
三、基于UWB的室内定位系统设计与实现
基于UWB的室内定位系统的设计与实现，需要从以下几个方面进行。
首先是节点的选择。选用最优的节点，可以有效地提高室内定位的精度。考虑
到节点的成本和可靠性，我们可以选择低成本、低功耗、小型化的UWB射频芯片
来作为节点。
其次是接收器的设计。接收器需要具备读取芯片数据、将数据发送至服务器等
(完整版)UWB室内高精度定位系统
仓库管理
（6）物资状态异常报警：如非指定人员操作情况下，物资离开既定区 域。同时还可与视频联动，全方位监管物资。 （7）防碰撞：避免叉车与人员的碰撞，导致生产事故。 （8）集中管控：对于集团客户，总部可远程集中查询、有权限地管控 仓库内人、车、物的位置信息。 （9）移动端查询：场区实地查询，可手持平板手机在仓库内移动查询， 根据手机、平板的地图显示现场管理办公。 （10）仓储大数据分析：综合分析叉车分布热图、资产进出统计、产 品类别位置分析等。
客户只需要通过配置软件对定位标签及定位基站进行简单配置，并安装好定位
引擎软件，就可以通过API接口获取定位坐标(X,Y,Z)，结合到用户系统管理软 件中。
系统拓扑图
室内定位系统支持灵活的网络架构，可实现精准的3D、2D、1D及区域定位功能。
定位基站
室内定位基站是室内定位系统的组成部分，定位基站分布于场景区域 的几何边缘，并对该区域进行信号覆盖。室内定位基站主要功能就是 探测标签的数据信息并上传至服务器进行汇总分析。
交互功能
充电方式
电源
工作温度
工作环境
存储温度 工作湿度
10cm 3.5GHz – 6.5GHz(可调) 0dbm – 17dbm (1mW~70mW) -106dbm @ 500MHz 1Hz 3个月 按键，LED指示灯 DC5V，无线充电 3.7V 锂电池 -20 ~ 70摄氏度 -40 ~ 85摄氏度 0-95% (无冷凝)
UWB室内定位系统整体解决方案介绍
UWB室内定位系统整体解决方案介绍
UWB（Ultra-Wideband）室内定位系统是一种利用超宽带技术实现室
内位置定位的解决方案。其主要原理是通过在室内布置多个UWB基站，通
过向目标物体发送短脉冲信号，再通过接收目标物体上的反射信号和计算
确定物体的位置。
首先是基础设施部分。这包括在室内环境中安装的一组UWB基站，通
常是固定在墙壁上的设备，用于发送和接收信号。这些基站之间的位置也
需要精确测量，用于计算目标物体的位置。
通信模块是用于将基站和传感器之间的信号进行传输和通信的设备。
这些模块通常使用无线通信技术，如蓝牙或Wi-Fi，将基站和传感器连接
在一起。
最后是定位算法。这些算法用于分析接收到的信号数据，并计算出目
标物体的准确位置。常用的算法有ToF（Time of Flight）算法和TDoA （Time Difference of Arrival）算法。ToF算法基于计算从基站到目标
物体的信号传播时间来确定位置，而TDoA算法则利用不同基站之间的信
号到达时间差来计算位置。
整个UWB室内定位系统的工作流程如下：首先，基站发送短脉冲信号。然后，传感器接收到信号，并将反射信号发送回基站。基站接收到传感器
发送的信号后，将其传送到通信模块，并将数据传输给计算机。最后，计
算机使用定位算法分析接收到的数据，并计算出目标物体的准确位置。
UWB室内定位系统具有许多优点。首先，其定位精度高，可以达到亚
米级别的准确度，适用于对室内位置精确定位的需求，如物流、室内导航
等领域。其次，UWB技术可以穿透墙壁和其他障碍物，使得室内定位无需
UWB室内定位系统整体解决方案设计介绍
UWB室内定位系统整体解决方案设计介绍UWB（Ultra-Wideband）室内定位系统是一种基于无线通信技术，能
够在室内环境中提供高精度定位的解决方案。本文将介绍UWB室内定位系
统的整体解决方案设计。
一、系统概述
二、系统组成
1.锚节点（Anchor Nodes）：锚节点是定位系统中的参考点，被安装
在室内空间的固定位置，并通过无线信号发射和接收来与移动节点进行通信。
2.移动节点（Mobile Nodes）：移动节点是被需要定位的物体或个体，可以是人员、机器人、车辆等。移动节点通过接收来自锚节点的信号来进
行定位。
3.UWB通信模块：UWB通信模块是定位系统中的核心组件，负责发送
和接收UWB信号。UWB信号具有宽带和低功率特性，可以在室内环境中传
输和接收高质量的信号。
4.定位算法：定位算法是UWB室内定位系统的核心算法，根据锚节点
和移动节点之间的信号延迟和强度来计算移动节点的位置。常见的定位算
法包括多边定位法、加权最小二乘法等。
5.可视化界面：可视化界面是UWB室内定位系统的用户界面，用于显
示定位结果和系统状态。用户可以通过可视化界面查看移动节点的位置、
轨迹等信息。
三、系统工作原理
1.初始化阶段：在系统开始工作之前，需要进行初始化，即确定锚节
点和移动节点的位置。可以通过在室内环境中安装一组已知位置的锚节点
并标定其位置，来建立室内空间的坐标系。
2.信号传输：锚节点通过发送UWB信号，移动节点通过接收UWB信号。UWB信号的传输过程中会发生多路径效应、衰减等现象，这些都会对定位
精度产生影响。

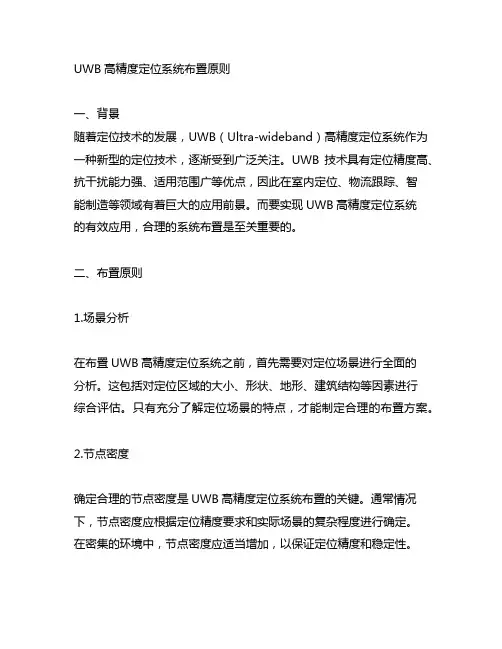

uwb高精度定位系统布置原则
UWB高精度定位系统布置原则
一、背景
随着定位技术的发展，UWB（Ultra-wideband）高精度定位系统作为一种新型的定位技术，逐渐受到广泛关注。UWB技术具有定位精度高、抗干扰能力强、适用范围广等优点，因此在室内定位、物流跟踪、智
能制造等领域有着巨大的应用前景。而要实现UWB高精度定位系统
的有效应用，合理的系统布置是至关重要的。
二、布置原则
1.场景分析
在布置UWB高精度定位系统之前，首先需要对定位场景进行全面的
分析。这包括对定位区域的大小、形状、地形、建筑结构等因素进行
综合评估。只有充分了解定位场景的特点，才能制定合理的布置方案。
2.节点密度
确定合理的节点密度是UWB高精度定位系统布置的关键。通常情况下，节点密度应根据定位精度要求和实际场景的复杂程度进行确定。
在密集的环境中，节点密度应适当增加，以保证定位精度和稳定性。
3.节点位置
节点位置的选择也是影响UWB高精度定位系统性能的重要因素。一
般来说，节点应布置在能够提供良好信号覆盖的位置，尽量避免遮挡
和干扰。考虑到系统的整体稳定性，节点之间需要保持一定的间距，
避免相互干扰。
4.天线布置
天线作为UWB高精度定位系统的重要组成部分，其布置位置和方向
的选择直接影响系统的性能。在布置天线时，应根据场景的特点合理
选择天线类型和布置高度，以最大程度地提高信号覆盖范围和穿透能力。
5.网络拓扑
在布置UWB高精度定位系统时，需要考虑网络的拓扑结构。合理的
网络拓扑能够有效提高系统的覆盖范围和容错能力。一般而言，采用
星型、环型或混合型等拓扑结构能够满足大部分场景的需求。
室内定位产品蓝牙UWB
室内定位系统介绍UWB蓝牙
1、系统简介
室内实时定位系统是一款基于极窄脉冲超宽带（IR-UWB）技术，为有效解决室内、矿井、隧道等卫星信号无法覆盖区域的定位而开发的高精度实时定位产品。
2、工作原理
在室内实时定位系统中，人员或物品上所佩戴的定位标签利用UWB 脉冲信号发射出位置数据，接收机接收、放大UWB信号，经同步分配器校准接收机时钟，计算出定位标签信号到达不同接收机的时间差（TDOA），然后定位引擎采用TDOA定位算法对标签位置进行解算，最终通过有线或无线的方式传输到信息处理及控制平台。
3、系统组成
系统主要由四部分组成：
3.1定位基站
定位基站分：主基站（Master）和从基站（Slave），定位基站固定在已知位置，作为位置基准，用于接收标签发射的UWB信号，并通过网络传输层，将定位信息传至定位信息平台；主基站除具备从节点接收功能外，还向各从基站发射同步信号，使各个定位基站获得统一的时钟，以便获得标签发射的信号到达不同基站的时间差（TDOA）。
3.2定位标签
定位标签配置在待定位人员或设备上，用于发射超宽带定位信号。工作模式：休眠模式、激活模式。休眠模式——在目标长时间静止或无需定位时保持休眠，节省电量激活模式——在需要定位时对目标进行实时定位。
3.3局域网
用于定位传感网络和定位信息处理平台的联通，负责将定位传感网络获得的标签的位置信息传送给信息处理平台。
3.4定位信息处理平台
定位信息处理平台通过优化的TDOA定位算法，解算出标签实时位置及运动轨迹可精准快速地进行小区同步和全局同步；采用时隙划分、优化碰撞等算法，大幅提高系统的容量、稳定性和实时性；同时配置定位基站和定位标签的工作参数。系统可实现无缝蜂窝连接，将定位空间无限扩展，定位标签可在各单元自由行走，通过定位平台软件分析，将定位目标真实地以虚拟动态实时显示出来。
UWB定位系统全面方案介绍
UWB定位系统全面方案介绍
UWB（Ultra-Wideband，超宽带）定位系统是一种基于超宽带技术的
室内定位系统，可以实现高精度、高可靠性的定位。其原理是通过发送和
接收超短脉冲信号，利用时间差测量方法计算目标位置。
1.硬件设备：UWB定位系统的硬件设备包括发射器、接收器和天线。
发射器用于发射超短脉冲信号，接收器用于接收反射回来的信号，天线用
于增强信号的传输和接收。这些设备需要具备高频率、高带宽和低噪声的
特点，以确保定位系统的高精度和高可靠性。
2.信号处理：UWB定位系统的信号处理是整个系统的核心部分。它包
括信号的调制、解调、滤波、放大和时钟同步等处理过程。信号的调制和
解调可以实现信号的传输和接收，滤波和放大可以提高信号的质量和强度，时钟同步可以确保各个设备之间的时间同步，从而减小定位误差。
3.定位算法：UWB定位系统的定位算法是利用时间差测量方法计算目
标位置的关键。该算法根据接收到的信号的到达时间差，通过多边定位算
法来计算目标位置。常用的算法包括最小二乘法、卡尔曼滤波和粒子滤波等。这些算法可以根据实际应用场景的需要进行选择和优化，以实现高精
度的定位。
4.数据融合：UWB定位系统通常会与其他定位技术进行数据融合，以
提高定位的准确性和可靠性。常见的融合技术包括惯性导航系统、地磁定位、WiFi定位和视觉定位等。数据融合可以通过多传感器信息的互补性，消除各个定位技术的局限性，进一步提高定位的性能。
5.应用场景：UWB定位系统可以广泛应用于室内定位、人员跟踪、智
能家居、无人机导航等领域。在室内定位方面，UWB定位系统可以实现室
uwb高精度定位系统原理
uwb高精度定位系统原理
UWB高精度定位系统原理
UWB（Ultra Wide Band）是一种无线通信技术，它的特点是带宽非常宽广，能够提供高精度的定位和测距功能。UWB高精度定位系统利用这一特点，通过接收和分析UWB信号，实现对目标位置的精确定位。本文将介绍UWB高精度定位系统的原理和工作过程。
一、UWB信号的特点
UWB信号是一种具有极宽带的无线信号，其带宽通常在几百兆赫兹到几吉赫兹之间。相比于传统的窄带信号，UWB信号能够提供更高的数据传输速率和更精确的测距能力。另外，UWB信号的能量非常低，不会对其他无线设备产生干扰。
二、UWB高精度定位系统的组成
UWB高精度定位系统主要由UWB标签和UWB基站组成。UWB标签是被定位的目标，它会发送UWB信号；UWB基站则用来接收和分析UWB信号，计算目标的位置信息。
三、UWB高精度定位系统的工作原理
1. UWB标签发送信号：UWB标签会周期性地发送UWB信号，信号中包含了标签的唯一标识符和时间戳等信息。
2. UWB基站接收信号：UWB基站会接收到UWB标签发送的信号，并记录下接收到信号的时间戳。
3. 信号传播时间测量：UWB基站利用接收到信号的时间戳和发送信号的时间戳之差，计算信号的传播时间，从而得到目标与基站之间的距离。
4. 多基站测距：为了提高定位的精度，通常会使用多个UWB基站进行测距，并利用三角定位原理计算出目标的准确位置。
5. 位置计算：根据测得的距离信息和基站的位置信息，利用数学算法计算出目标的具体位置坐标。
四、UWB高精度定位系统的优势
UWB高精度室内定位系统及实现
UWB高精度室内定位系统及实现
UWB（Ultra-Wideband）是一种无线通信技术，可以在较短距离内实
现高精度的室内定位。与传统无线通信技术相比，UWB具有较高的数据传
输速率、较低的能耗和精确的定位能力。本文将介绍UWB高精度室内定位
系统及其实现。
首先，UWB高精度室内定位系统由以下三个主要组成部分构成：
1.UWB基站：UWB基站是系统中的核心设备，用于发送和接收UWB信号。它们通常布置在室内的固定位置，并具有较高的定位精度。同时，UWB基站可以用于通信和数据传输。
实现UWB高精度室内定位系统的步骤如下：
1.布置基站：根据需求，在室内布置一定数量的UWB基站，通常建议
至少三个基站以实现高精度定位。
6.定位结果展示：将定位结果在室内平面图或其他界面显示，以便用
户了解被定位物体的位置。
在实际应用中
1.室内导航：人们可以利用该系统找到特定的位置，如商场、医院等。
2.室内安防：该系统可以用于监控室内区域，实时定位和跟踪人员和
物体。
3.物流管理：使用该系统可以实现准确的库存管理和货物追踪。
需要注意的是，UWB高精度室内定位系统的实现需要考虑以下因素：
1.系统精度：UWB系统的精度取决于基站的数量和位置，建议在布置
基站时充分考虑室内环境的特点，以实现更高的精度。
2.信号干扰：UWB系统的定位精度容易受到室内环境的干扰，如墙壁、障碍物等。在系统设计和布置基站时需要避免干扰源。
UWB室内定位系统的三种定位算法
UWB室内定位系统的三种定位算法
UWB（Ultra-Wideband）室内定位系统是一种利用超宽带技术实现高
精度室内定位的技术方案。它通过发送连续的窄脉冲信号来测量信号的往
返时间，并利用多个参考节点进行信号传播路径的分析，以实现高精度的
室内定位。在UWB室内定位系统中，常用的三种定位算法有：距离测量算法、时间差测量算法和角度测量算法。
1.距离测量算法：
距离测量算法是基于UWB系统发射器和接收器之间的信号传输时间来
计算物体与参考节点间的距离。首先，发送器发射一个窄脉冲信号，接收
器接收到信号后，通过测量信号传输的时间来计算物体到参考节点的距离。通过多个参考节点的距离测量，可以得到物体的位置。
距离测量算法的优点是简单易实现、计算量较小，但其依赖于准确的
传输时间测量，对硬件要求较高。另外，由于多径效应和信号衰减的存在，距离测量算法在室内环境中的精度可能会受到一定的影响。
2.时间差测量算法：
时间差测量算法是通过测量UWB信号到达不同参考节点的时间差来计
算物体的位置。当物体接收到信号后，信号会在多条路径上传播到达不同
的参考节点，通过测量不同传播路径上信号到达的时间差，可以计算出物
体与参考节点之间的距离差，从而确定物体的位置。
时间差测量算法相对于距离测量算法更加准确，对环境的影响较小。
但其需要精确的时间同步以及准确测量多个参考节点接收到信号的时间差，因此对硬件和算法的要求较高。
3.角度测量算法：
角度测量算法基于UWB信号在传播路径上的角度变化来计算物体的位置。通过测量信号到达不同参考节点的相位差，可以计算出信号传播路径的角度，进而确定物体的位置。角度测量算法通常需要利用多个天线阵列来接收信号，并进行相位差的计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动车组检修人员及设备管理
（1）位置监控展示（GIS） （2）人员轨迹查询 （3）人员信息管理：对 工程进度的监控和对工人 的考勤、工作评估，以及 规定区域人员闯入实时警 报 （4）统计报表 （5）基站、标签管理 （6）系统管理 （7）设备管理：对重要 生产资料和施工人员的位 置信息及轨迹的跟踪管理
隧道施工
1.通过监控入洞人数，进入工作面的人 数，遏制超定员生产。 2.通过对进入危险区域人员监控，及时 发现误入危险区域人员，防止发生伤亡 事故。 3.通过对人员出/入洞时刻监测，可及 时发现超时作业和未出洞人员，以便及 时采取措施，防止发生意外。 4.通过对入洞作业人员，出/入洞和路 径监测，及时掌握入井工作人员是否按 规定出/入洞，是否按规定到达指定作 业地点等。 5.通过系统可及时了解事故时入洞人员 总数、分布区域、人员的基本情况的等。 在事故后，可通过软件历史轨迹，判断 被困人员和尸体大致位置，以便及时搜 救和清理。
现场施工人员定位，码头防碰撞
（1）工程机械的工作环境比较复杂，比 如噪声大、工程机械驾驶员肉眼观察容 易有盲点，特别是晚上极易造成危险。 施工人员有时误闯到工程机械的危险区 域，存在很大的安全隐患。 （2）对施工工人进行识别及检测，测量 施工工人与工程机械的距离，判断是否 进入工程机械的危险区域。如果是，工 人端和工程机械端同时进行告警提示， 预防事故的发生。 （3）工程机械危险区域的告警系统安全 性高，可靠性好，有利于保障施工人员 的安全，提高施工安全的水平
客户只需要通过配置软件对定位标签及定位基站进行简单配置，并安装好定位 引擎软件，就可以通过API接口获取定位坐标(X,Y,Z)，结合到用户系统管理软 件中。
系统拓扑图
室内定位系统支持灵活的网络架构，可实现精准的3D、2D、1D及区域定位功能 。
定位基站
室内定位基站是室内定位系统的组成部分，定位基站分布于场景区域 的几何边缘，并对该区域进行信号覆盖。室内定位基站主要功能就是 探测标签的数据信息并上传至服务器进行汇总分析。
UWB室内定位系统
典型应用场景
室内定位系统产品概述
室内定位系统解决方案包括以下四部分：
应用软件（B/S 或 C/S） 用户API接口 定位引擎软件
定位标签/定位模块
TCP
UDP
数据库 定位基站 空中接口协议 定位标签
定位引擎算法
定位基站 定位引擎软件 (包括windows系统 定位引擎和linux系统定位引擎) 定位系统API接口(提供用户配置软 件及定位显示软件)
（1）实时可视化人员跟踪定位 （2）视频联动 （3）人员指挥调度 （4）人员统计点名 （5）危险区域提醒 （6）电子围栏报警（未获许可 /过期ຫໍສະໝຸດ Baidu可进入敏感区域）
工厂人员定位系统
全息车间
ECC调度中心
全息车间
工位关注
语音调度中心
统计分析
全息车间
仓库管理
（1）唯一ID标识：每个货品、叉车、人员唯一指定ID。 （2）全局位置显示：监控室可实时显示、查询物资、叉车、人员的实时位置， 显示于仓库的可视化平台上。 （3）实时轨迹跟踪：运动叉车、人员、货品的位置可以以轨迹形式显示展示行 进轨迹。 （4）历史数据回放：位置服务器存储历史位置数据，可回访查询关键时间节点 人、车、物的动态情况。 （5）安全区域报警：软件中轻松设定安全区电子围栏、警报区和禁区电子围栏， 一旦进入则触发相应级别的报警。
RJ45，WIFI，ZIGBEE 8-28V 160*110*60 -20 ~ 70摄氏度 -40 ~ 85摄氏度 0-95% (无冷凝)
防水等级
IP65
定位标签
定位标签是室内定位系统的组成部分，定位标签附着在定位对象表面，当标签进入基站的 信号覆盖范围内，即自动与基站建立联系。定位标签可根据应用得需求制定不同的附着方 案，如悬挂、粘贴等形式，大小和外形也会根据对象的不同而有所不同设计。 产品技术规格 定位精度 工作频率 射频功率 信号灵敏度 技术规格参数 位置刷新率 工作时间 10cm 3.5GHz – 6.5GHz(可调) 0dbm – 17dbm (1mW~70mW) -106dbm @ 500MHz 1Hz 3个月
（1）实时跟踪与计算运动员的速 度/方向等 （2）定位精度小于30cm （3）位置更新频率每秒可达25次 （4）标签体积小巧，适合运动员 佩戴或缝在运动服中
应急公安
警员调度
（1）实现公安、武警在重点区域 的位置跟踪 （2）与现场的摄像机联动，实现 智能视频监控 （3）发生突发事件时，进行快速 的警员调度 （4）实现警员安全分析、求助与 报警
谢谢您的观看！期待与您的合作。
•
施工安全
实现了施工人员和重要生产资料的位置信息实时获取及跟踪管理， 对工程进度的监控和对工人的考勤、工作评估，以及规定区域人 员闯入实时警报，实现了现场数据到项目监控中心的远程数据传 输，便于工程进度的管理和人员调控，避免了因人工管理的滞后 性所造成的人力物力损失。
井下人员/设备定位
（1）支持1D线性巷道定位 （2）支持2D平面定位 （3）支持3D定位 （4）支持区域定位，判断人员是 否在房间 （5）防碰撞：通过精确的实时位 置信息，提前预报人员和车辆、车 辆和车辆之间的相对位置，避免碰 撞 （6）当事故发生时，救援人员可 根据井下人员定位系统所提供的数 据、图形，迅速了解有关人员的位 置情况，及时采取相应的救援措施， 提高应急救援工作的效率。 （7）当事故发生时，设备可以切 换到测距模式，作为生命探测仪使 用
仓库管理
（6）物资状态异常报警：如非指定人员操作情况下，物资离开既定区 域。同时还可与视频联动，全方位监管物资。 （7）防碰撞：避免叉车与人员的碰撞，导致生产事故。 （8）集中管控：对于集团客户，总部可远程集中查询、有权限地管控 仓库内人、车、物的位置信息。 （9）移动端查询：场区实地查询，可手持平板手机在仓库内移动查询， 根据手机、平板的地图显示现场管理办公。 （10）仓储大数据分析：综合分析叉车分布热图、资产进出统计、产 品类别位置分析等。
监狱管理
（1）实现犯人及狱警的实时位置 跟踪，主动防止犯人逃脱 （2）与现场的摄像机联动，实现 智能视频监控与内部警戒 （3）实现袭警的预防与紧急求助， 缩短警力调度反应时间 （4）对重点犯人进行行为分析与 监控
消防人员管理
对消防救援人员进行实时定位，从而 合理安排调度 （1）在浓烟环境下，引导消防员安 全退出 （2）队员遇到危险时，安排其他消 防人员进行快速救援 （3）队员汇报危险区域，指挥员在 地图上快速标绘，队员靠近危险区域 标签报警
巡检
巡检
适用于石油与天然气场站， 变电站等环境
（1）日常巡检的2D/3D可视化管理； （2）实现巡检路径、效率的综合 与分析； （3）实现现场报警与求助功能； （4）与现场的摄像机联动，实现 智能视频监控
学校养老院
（1）人员的可视化管理， 对人员实时定位、轨迹回放； （2）实现现场报警与求助 功能； （3）与现场的摄像机联动， 实现智能视频监控 （4）电子围栏功能，防止 老人小孩走失
产品技术规格 定位精度 工作频率 射频功率 技术规格参数 信号灵敏度 测距距离 尺寸 10-30cm 3.5GHz – 6.5GHz(可调) 0dbm – 17dbm (1mW~70mW) -106dbm @ 500MHz 500米 40*20mm
工作电压
工作温度 工作环境 存储温度 工作湿度
3.3V
结论：精度大 致在1米左右。
室内定位演示平台2D/3D
定位系统产品如何与客户系统结合
方式一
以产品的方式提供
包括：定位模块，定位基站，定位引擎软件
方式二
以项目的方式提供定制开发
包括：定位标签，定位基站，定位引擎软件 (定位标签根据客户需求定制开发)
工厂
工厂人员定位系统
适用于石油与天然气，化 工，钢铁制造等高危环境
产品技术规格
覆盖范围
典型精度 工作频率 技术规格参数 射频功率
5-80m(2D) 10-200m(1D)
10-30cm 3.5GHz – 6.5GHz(可调) 0dbm – 20dbm (1mW~100mW)
信号灵敏度
通讯接口 供电 尺寸 工作温度 工作环境 存储温度 工作湿度
-106dbm @ 500MHz
交互功能 充电方式
电源 工作温度 工作环境 存储温度 工作湿度
按键，LED指示灯 DC5V，无线充电
3.7V 锂电池 -20 ~ 70摄氏度 -40 ~ 85摄氏度 0-95% (无冷凝)
定位模块
定位模块是室内定位标签的核心部分，用户可以根据需要直接把此模块结 合到产品中，以简单快捷的获取精准的室内定位功能。
训练
军事训练
(1)对训练情况进行事后分析，评审训练 效果，改进战术编排； (2)根据人员位置结合物联网技术进行实 时训练场景联动，增强现场真实感； (3)根据位置和既定的战术编排，指出训 练过程的遗漏、检测战术动作是否完 成； (4)结合物联网和无线通信技术自动判断 训练效果，士兵的反应。
运动员训练
-20 ~ 70摄氏度 -40 ~ 85摄氏度 0-95% (无冷凝)
定位管理软件
定位管理软件 供用户设臵的 基站信息包括：
基站坐标 基站类型
基站IP等参数
定位显示工具
室内定位 显示工具 供用户在 开发自身 管理软件 时，显示 实时/历 史定时效 果。
定位演示系统（单机版）
定位演示效果图
实际布局：方 格的宽度为1 米，紫色点为 定位坐标点。
