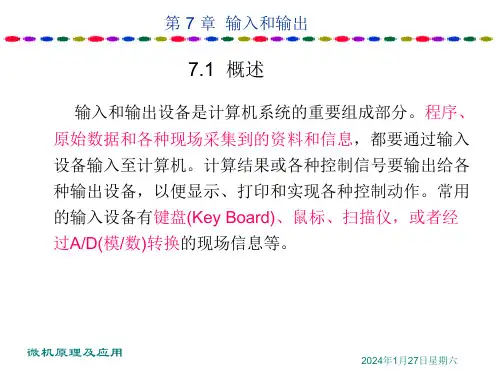

第七章: 输入, 输出接口

§7.1 输入, 输出(I/O)接口

一: I/O接口的作用

1: 高速CPU与低速外设数据传送的同步及配合

2: 并行数据传送与串行数据传送之间的转换

二: I/O接口中的信息流

1: 数据信息

A: 方向CPU ←→I/O接口←→外设双向

B: 类型1): 数据量二进制形式的数据

例: CPU ←→磁盘

CPU ←→键盘

CPU ←→显示器

2): 开关量两种状态的物理量

例: 开关的通断, 水位的高低

3): 模拟量连续变化的物理量

例: 交流电, 温度, 气压

2: 状态信息

A: 方向CPU ←―I/O接口←―外设单向

B: 方式

1): 对输入接口, CPU是否准备好接收数据, READY 准备好吗.

2): 对输出接口, 外设是否准备好接收数据, BUSY 外设忙吗. 3: 控制信息

A: 方向CPU ―→I/O接口―→处设单向

B: 方式

1): CPU要求外设开始工作, 即启动外设

2): CPU要求外设终止工作, 即停止外设

注: 数据信息是CPU与外设经I/O接口传送的有用信息, 状态, 控制信息是CPU经I/O接与外设传送的配合信息, 为了CPU与外设间的数据传送, 加入握手信息(状态, 控制) 是必要的

三: I/O接口芯片的特点

I/O接口芯片是构成I/O接口电路的关键

1: 类型A: 并行接口芯片与串行接口芯片

B: 通用接口芯片与专用接口芯片

C: 不可编程接口芯片与可编程接口芯片

2: 可编程接口芯片对信息的处理

A: 可编程接口芯片有多个不同应用的寄存器

B: 控制寄存器用于存放CPU 写入的控制字

C: 数据寄存器用于存放CPU 与外设交换的有用信息

状态, 控制寄存器用于存放CPU 与外设间的配合信息

3: 可编程接口芯片寄存器的使用

A: 访问外设即访问对应的芯片寄存器

B: 不同的寄存器有不同的端口地址,即用地址访问,而非用名访问 C: 编程中使用 IN, OUT 指令访问寄存器

4: 接口与端口

A: 接口 — 接口芯片或完成一个外设的操作所用的接口电路 B: 端口 — 一个接口中不同信息流传送所需的地址通道

注: 一个接口中有多个端口

§7.2 CPU 与外设数据传送的控制方式

一: 程序控制方式

✓ 无条件程控方式 — 无需状态,控制信息配合,仅有数据信息传送 ✓ 有条件程控方式 — 需状态, 控制信息配合, 三种信息均要传送

1: 无条件程控方式

A: 应用条件

1): 外设输入的物理量变化缓慢, 即无跳变信号输入

2): CPU 输出的数据外设可直接使用

B: 接口特点

1): CPU 的DB ―→ I/O 接口(输出锁存器) ―→ 外设

2): CPU 的DB ←― I/O 接口(输入缓冲器) ←― 外设

C: 例7.1 用DB 中的 D0, D1, D2 获得 A, B, C 三路波形

硬件:

电路: 数据输入 波形输出

A7 A0

口地址 = 8CH

译码电路

A1

A2

A3

A4

A5

A6

软件:

数据: C B A

时间D2 D1 D0 数值

T1 0 0 1 01H

T2 0 1 0 02H

T3 1 1 0 06H

T4 0 1 1 03H

T5 0 1 0 02H

T6 1 0 0 04H

T7 1 0 0 04H

T8 0 0 0 00H

程序:

DA TA SEGMENT

TAB DB 8, 01H, 02H, 06H, 03H, 02H, 04H,04H,00H

; 数8 表示有T1 – T8共8个数据

PROT EQU 8CH ; 8CH 为输出口地址, 由译码电路产生

DA TA ENDS

CODE SEGMENT

ASSUME CS:CODE, DS:DATA

BGN: PUSH DS

MOV AX, 0

PUSH AX

MOV AX, DA TA

MOV DS, AX ; 前面指令为初始化

STR: LEA BX, TAB ; TAB 地址指针送BX

MOV CH, 0

MOV CL, [BX] ; (CL) = 8 因为(CH) = 0 所以(CX) = 8 LOP: INC BX ; BX 指向T1 数据01H

MOV AL, [BX] ; (AL) = 01H

OUT PORT, AL ; 将01H 数据从8CH 口输出

PUSH CX

CALL DEL Y ; 调用延时子程序

POP CX ; 由于在延时子程序中使用CX 故需入出栈

DEC CX ; 计数器CX 减1

JNZ LOP ; CX 不为0 循环输出T2 – T8, CX 为0 退出

JMP STR ; 连续输出T1 – T8 波形

DELY PROC NEAR

MOV CX, 2801

WA T: LOOP W AT ; 主频4.7M时, 延时10MS

RET ; 过程返回

DELY ENDP ; 过程结束

CODE ENDS ; 码段结束

END BGN ; 汇编结束

2: 有条件程控方式(状态查询方式)

工作过程

✓CPU向I/O口的控制端口写控制信息(程序中此处未写)

✓CPU从I/O口的状态端口读状态信息

✓根据状态错误,CPU反复查询状态

正确,CPU与外设经I/O口的数据端口传送数据(1): 查询式输入

A: 硬件电路原理图图7-4

查询输入接口电路

1): I/O口端口地址数据口状态口控制口

2): I/O口端口信息8位1位无

3): 状态位定义B7 = 1 外设数据准备好,可从数据口读数据

B7 = 0 外设数据未准备好,继续查询状态位B: 工作过程

1): 输入设备准备好数据后, 发正脉冲选通信号

2): D触发器Q端为高电平(送1位状态信息)

相关文档
最新文档
