屋面排水及节点设计作业讲评

一、设计方法和步骤

1. 确定屋面坡度的形成方法和坡度大小

屋面坡度的形成方法有材料找坡和结构找坡两种。结构找坡适用于屋面进深较大（>18 m）的建筑。民用建筑的进深一般都不大，所以一般均采用材料找坡。

屋面坡度可做成四坡屋面［见图4.2 (a)］或双坡屋面［见图4.2 (b)］。四坡屋面沿屋面四周设置檐沟。双坡屋面沿屋顶纵向两侧设置檐沟。一般情况下，临街建筑平屋顶屋面宽度小于12 m时，可设单坡屋面［见图4.2 (c) ］。屋面的排水坡度应根据屋顶的结构形式、屋面基层类别、防水构造形式、材料性能及当地气候等条件确定，并应符合表4.1的规定。2. 确定排水方式

屋面排水方式分为有组织排水和无组织排水两类。在年降雨量小于或等于900 mm的地区，檐口高度大于10 m时，或年降雨量大于900 mm的地区，檐口高度大于8 m时，应采用有组织排水。在年降雨量小于或等于900 mm的地区；檐口高度不大于10 m时，或年降雨量大于900 mm的地区，檐口高度不大于8m时，可采用无组织排水。

有组织排水通常有外排水和内排水之分。内排水仁见图4.3 (d)］多用于多跨房屋、高层建筑以及寒冷地区水落管易发生冰冻堵塞的建筑。其他建筑宜优先考虑采用外排水方式。外排水方式通常有檐沟外排水［见图4.3 (a) ]、女儿墙外排水［见图4.3 (c) ]、女儿墙檐沟外排水［见图4.3 (b)］和内排水［见图4.3 (d) ] 4种方案。

3. 划分排水区域

排水区域的划分应尽可能规整，面积大小应相当，以保证每个水落管的排水面积负荷相当。在划分排水区域时，每块区域的面积宜小于200m2，以保证屋面排水通畅，防止屋面雨水积聚；并要考虑到雨水口的设置位置。雨水口的设置位置要注意尽量避开门窗洞口和人口的垂直上方位置，一般应设置在窗间墙部位。雨水口间距一般为18 ～24 m，民用建筑水落管间距以12～16 m为宜。

屋面排水系统施工技巧详细介绍

屋面排水系统是建筑物中非常重要的一部分，它的设计和施工直接关系到建筑物的排水效果和使用寿命。下面将详细介绍一些屋面排水系统的施工技巧。

1. 屋面排水系统的设计

在进行屋面排水系统的施工前，首先要进行系统的设计。设计时应考虑以下几个方面：

- 屋面类型：不同类型的屋面需要采用不同的排水方式，如平屋面可采用内排水，斜屋面可采用外排水。

- 屋面材料：不同材料的屋面具有不同的排水特性，需要根据材料的特点进行设计。

- 排水量计算：根据建筑物的面积和降雨量等因素，计算出合理的排水量，确保排水系统的有效性。

2. 屋面排水系统的材料选择

在施工屋面排水系统时，选择合适的材料非常重要。以下是一些常用的材料：

- 排水管道：选择耐腐蚀、耐压力的排水管道，确保长期稳定的排水效果。

- 排水口：选择耐候性好、密封性强的排水口，防止漏水和堵塞。

- 排水板：选择质量优良的排水板，能够承受大量的水流和保持排水畅通。

3. 屋面排水系统的施工步骤

屋面排水系统的施工步骤包括以下几个阶段：

- 排水管道安装：根据设计图纸进行排水管道的安装，确保管道的坡度适当，避免积水和阻塞。

- 排水口安装：按照设计要求安装排水口，保证其与排水管道的连接紧密，防止漏水和倒流。

- 排水板安装：根据需要安装排水板，确保其位置正确，并与屋面材料紧密结合，防止水流外溢。

4. 屋面排水系统的维护与保养

完成屋面排水系统的施工后，还需要定期进行维护与保养，以确保系统的正常运行和延长使用寿命。以下是一些维护与保养的技巧：

- 清洁排水口：定期清理排水口，防止堵塞和积水。

屋面排水设计步骤的简要描述

屋面排水设计是建筑物设计中必不可少的一部分，它起着确保屋顶排水顺畅、防止水损和结构损坏的关键作用。在本文中，我将简要描述屋面排水设计的基本步骤，以帮助你更好地理解这一过程。

第一步，评估屋面类型和形状。不同类型和形状的屋面会有不同的排水需求。平屋顶、斜屋顶和弯曲屋顶等各具特点，需要根据其形状特征来确定排水系统的布置和设计。

第二步，计算屋面面积和倾角。准确计算屋面的面积和倾角是确保排水系统正常工作的关键。面积和倾角的计算结果将直接影响到排水管道的尺寸和斜度的确定。

第三步，确定排水方式。排水可以通过内部排水系统或外部排水系统进行。在内部排水系统中，排水管道会穿越建筑物内部，将雨水引导到污水处理系统。而外部排水系统则将雨水直接引导到地面或雨水收集设施中。根据建筑物的具体情况和环境要求，选择适合的排水方式是至关重要的。

第四步，设计排水系统。排水系统的设计包括选择适当的排水管道和雨水收集设施，以及确定其布置和斜度。排水管道的尺寸和斜度需要

根据屋面的面积、倾角和雨水量进行计算。此外，还需要考虑降雨强

度和建筑物周围的地形状况，以确保排水系统的正常运行和水流的畅通。

第五步，安装和测试排水系统。一旦排水系统的设计确定，就需要进

行实际的安装和测试。安装过程中，需要确保排水管道的连接牢固、

密封良好，并检查是否存在任何潜在的漏水问题。测试阶段主要是通

过模拟不同降雨条件来检验排水系统的性能，确保它能够有效地排水

并防止任何漏水或堵塞的问题。

总结回顾：

屋面排水设计是确保建筑物屋顶排水顺畅的重要环节。在完成屋面排

建筑屋面施工方法的排水设计

建筑屋面施工方法的排水设计在建筑设计和施工过程中，屋面排水是一个非常重要的环节。一个良好的排水设计能够避免水侵入建筑结构，延长建筑寿命，保护建筑物的安全性。本文将介绍建筑屋面施工方法的排水设计，包括斜屋面和平屋面的排水设计。

1. 斜屋面排水设计

斜屋面是指倾斜的屋面结构，常见于住宅、商业建筑等。在斜屋面的排水设计中，一般采用檐口式排水设计。

檐口式排水设计的原理是通过设置檐口，在屋面边缘形成排水带，使雨水顺利流入雨水系统。具体步骤如下：

a. 确定檐口位置：根据屋面坡度和建筑物要求，确定檐口的位置和数量。

b. 设计檐口规格：檐口的宽度和高度应根据设计要求和预测降水量来确定。

c. 安装檐口：按照设计要求，在屋面边缘的合适位置进行檐口的安装。

此外，还可以采用面板排水设计来增加斜屋面的排水效果。面板排水设计是在屋面上设置一定角度的面板，使雨水快速流向檐口。面板的材料可以选择防水性能好、耐候性强的材质，如金属面板、水泥面板等。

2. 平屋面排水设计

平屋面是指没有坡度或者坡度非常小的屋面结构，常见于工业建筑、大型商场等。在平屋面的排水设计中，一般采用内部排水设计。

内部排水设计的原理是通过在屋面内部设置排水系统，将雨水从屋

面引导到雨水口。具体步骤如下：

a. 设计排水坡度：根据建筑物的坡度和预测降水量，确定屋面内部

的排水坡度。

b. 安装排水系统：根据排水设计，选择合适的排水系统，如排水管道、雨水口等，进行安装。

c. 连接下水管道：将排水系统与下水管道进行连接，确保雨水能够

顺利排出建筑物。

此外，还可以采用层面排水设计来增加平屋面的排水效果。层面排

屋顶排水组织设计的内容

屋顶排水组织设计。

屋顶排水是建筑物中一个重要的设计元素，它直接关系到建筑

物的使用寿命和居住环境的舒适度。因此，屋顶排水组织设计是建

筑设计中不可忽视的一部分。在进行屋顶排水组织设计时，需要考

虑多种因素，包括屋顶结构、降雨量、排水设施等，下面将从几个

方面来详细介绍屋顶排水组织设计的相关内容。

首先，屋顶排水组织设计需要考虑屋面的坡度。坡度是指屋面

的倾斜程度，它直接影响着雨水的流向和排水速度。一般来说，屋

面的坡度应该根据当地的降雨量来确定，降雨量大的地区需要更大

的坡度来保证雨水能够迅速排走，避免积水造成屋面渗漏。在设计

坡度时，还需要考虑屋面的材料和结构，确保坡度设计合理、施工

方便。

其次，屋顶排水组织设计需要考虑排水设施的设置。排水设施

包括雨水口、排水管道等，它们的设置位置和数量需要根据屋面的

形状和大小来确定。一般来说，屋面的高低不平处需要设置雨水口，以便雨水能够顺利流入排水管道。排水管道的设计需要考虑排水量

和排水速度，确保在大雨天气下也能够有效排水，避免积水对建筑物造成损害。

另外，屋顶排水组织设计还需要考虑雨水的收集和利用。在一些地区，可以通过设置雨水收集设施来收集和利用雨水，比如雨水桶、雨水花园等。这不仅可以减少城市雨洪对排水系统的压力，还可以节约自来水资源，降低建筑物的环境影响。

最后，屋顶排水组织设计还需要考虑屋面的防水层和保护层。防水层是保证屋面不渗漏的关键，它需要与排水系统紧密配合，确保雨水不会渗入建筑物内部。同时，保护层也很重要，它可以保护屋面不受外部环境的侵蚀，延长屋面的使用寿命。

《房屋建筑学》第七章-屋顶排水设计-课件PPT

房屋建筑学-第七章：屋顶
第二节屋顶排水设计
课件
一、屋顶排水方式
同学们，思考一下，屋顶排水方式都有哪些作用？
一、屋顶排水方式
屋顶排水方式可分为有组织排水和无组织排水两大类。
有组织排水。是指屋面雨水经由天沟(或檐沟)、雨水管等排水系统, 有组织地排到室外地面或室内地下排水管网的一种排水方式。
无组织排水。是指屋面雨水经檐口自由下落至室外地面的一种排水方式。那以上两种方式如何选择？
(4)确定雨水管间距。雨水管的管径有75mm、100mm、125mm 等几种, 其间距为18m 以内,最大不超过 24m。
四、屋顶施工图
图 7-11 为某屋顶的平面施工图, 该屋面排水分为两个分区,排水坡度为 2%,檐口形式为挑檐沟式, 檐沟排水坡度为 1%,前后共六个雨水管。绘制屋顶施工图时,应在房屋平面凹凸变化处另加局部垫坡(图 7-12)。
在降雨量大的地区或房屋较高的情况下,应采用有组织排水。
二、有组织排水方案
有组织排水方案可分为内排水和外排水两种方案。简单的说，内排水是向建筑内进行排水，外排水是向建筑外进行排水。
1.内排水雨水通过在建筑内部的雨水管排走。严寒地区的建筑不宜采用外排水,因室外的雨水管有可能使雨水结冻,而处于室内的雨水管则可防冻。高层建筑和屋面面积较大的多层建筑宜采用有组织内排水,也可采用内、外排水相结合的方式这是由于外排水维修室外雨水管既不方便，更不安全。

屋面排水设计规范屋面排水系统

屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。为了能够使积水迅速排除

屋面，进行周密的排水设计是必要的。一、屋面排水设计规范屋面排水设计的主要任务首先

将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。具体步骤：(1)确定屋面坡度的形成方法和坡度大小;(2)选择排水方式，划分排水区域;(3)确定天沟的断面形式及尺寸;(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。二、屋面排水系统1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距

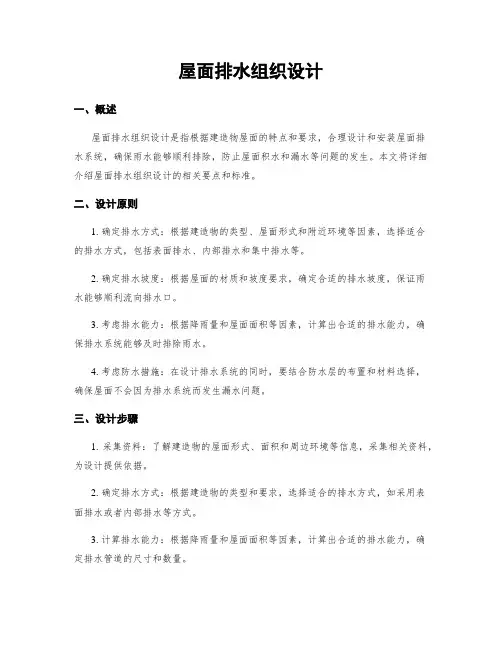

屋面排水组织设计

引言概述：

屋面排水组织设计是建筑设计中至关重要的一部分。合理的屋面排水组织设计可以有效地防止屋顶积水和漏水问题，保护建筑结构的完整性和使用寿命。本文将从五个大点来详细阐述屋面排水组织设计的重要性和相关要点。

正文内容：

1. 屋面排水系统的选择

1.1 斜屋面和平屋面的不同排水系统

1.2 常用的屋面排水系统：天沟、雨水管和排水板

1.3 根据建筑类型和地理条件选择合适的排水系统

1.4 考虑屋面结构和材料特性，确定最佳排水系统

2. 屋面排水组织的布置

2.1 屋面坡度的设计和施工

2.2 天沟的位置和尺寸

2.3 雨水管的数量和直径

2.4 排水板的安装和布置

2.5 考虑屋面的形状和周边环境，合理布置排水组织

3. 排水系统的维护和清洁

3.1 定期检查和清理天沟和雨水管

3.2 清除屋面上的杂物和堵塞物

3.3 确保排水系统畅通，避免积水和漏水问题

3.4 检查排水系统的损坏和磨损，及时修复和更换

4. 防水层的设计和施工

4.1 选择适当的防水材料和技术

4.2 合理设计防水层的厚度和层次

4.3 保证防水层的完整性和质量

4.4 定期检查和维护防水层，防止渗漏和破损

5. 环境保护和可持续发展

5.1 考虑雨水的收集和利用

5.2 选择环保的排水系统材料

5.3 减少排水系统对环境的影响

5.4 推广可持续的屋面排水组织设计理念

总结：

屋面排水组织设计对于建筑的稳定性和可持续发展至关重要。通过选择合适的排水系统、合理布置排水组织、定期维护和清洁、正确施工防水层以及关注环境保护，可以有效地避免屋顶积水和漏水问题，延长建筑的使用寿命。在未来的建筑设计中，应更加注重屋面排水组织设计的重要性，促进建筑行业的可持续发展。

屋面排水设计规范以及屋面排水设计原则

屋面排水设计规范以及屋面排水设计原则屋面排水是建筑物中非常重要的一部分，它直接关系到建筑物的正常

使用和寿命。屋面排水设计规范和原则对于保证建筑物的排水效果和安全

性具有重要的指导意义。下面将介绍一些屋面排水设计规范和原则。

首先，屋面排水设计应遵循相关的国家和地方规范。不同地区的气候

和降雨量不同，所以对于屋面排水设计的标准和要求也有所不同。设计师

需要根据当地的规范选择合适的设计方案。一般来说，屋面排水设计规范

包括排水系统的设计原则、管径和坡度的确定以及材料的选择等。

其次，屋面排水设计应考虑建筑物的结构和使用要求。建筑物的屋面

结构对于排水系统的设计起到重要的作用。设计师需要根据屋面的结构形

式选择合适的排水方式，如平面屋面可以采用坡度排水，而拱形屋面则可

以采用溢流方式排水。此外，建筑物的使用要求也需要考虑，如屋顶花园

需要考虑排水系统的通畅性和排水速度等。

再次，屋面排水设计应保证排水系统的稳定性和可靠性。屋面排水系

统应具备良好的排水能力，能够及时排除降雨水，避免水滞留或积聚引起

渗漏和破坏。设计师需要根据降雨量和屋面面积确定合适的排水管径和坡度，保证排水系统的通畅性。同时，排水系统的材料应具备耐腐蚀性和耐

久性，能够经受住长期的使用和恶劣的气候条件。

最后，屋面排水设计应考虑环保和节能因素。在设计屋面排水系统时，应尽量减少对环境的负荷和能源的消耗。可以采用雨水收集系统，将降雨

水收集和利用起来，用于草坪浇灌、卫生间冲洗等用途。同时，也可以采

用节水型排水设备，如节水龙头和节水马桶等，减少排水量和能源消耗。

屋面排水设计

2.屋面排水设计

屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。具体步骤：

(1)确定屋面坡度的形成方法和坡度大小；

(2)选择排水方式，划分排水区域；

(3)确定天沟的断面形式及尺寸；

(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。水专业规范，每根落水管可排除约250平米的屋面汇水面积（汇水面积含屋面的墙面面积）

屋面排水规范与设计的全面解析

我们都知道在建筑行业，任何事情都有这严格的规范，这样才能确保良好的施工质量。那么屋面排水设计规范有哪些呢？今天就随小编来看看屋面排水设计规范全面解析，以供大家参考哦。

一、屋面排水设计规范

1.屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。

2.具体步骤：

(1)确定屋面坡度的形成方法和坡度大小；

(2)选择排水方式，划分排水区域；

(3)确定天沟的断面形式及尺寸；

(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。

二、屋面排水系统

1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统。

内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用

内排水。内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成。

2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水。

屋面排水组织设计

一、背景介绍

屋面排水组织设计是建筑工程中的重要环节，用于规划和设计屋面雨水的排放

和处理系统。合理的屋面排水组织设计可以有效防止雨水积聚和屋面渗漏，保护建筑结构的稳定性和耐久性。本文将详细介绍屋面排水组织设计的要求和标准。

二、设计原则

1. 排水系统的设计应考虑降雨量、屋面类型、建筑结构和周边环境等因素，确

保排水系统的稳定性和可靠性。

2. 设计应符合国家相关技术标准和建筑规范，确保排水系统的安全性和合法性。

3. 设计应充分考虑屋面材料的防水性能和耐久性，选择合适的排水材料和设备。

4. 设计应考虑屋面的坡度和水平度，确保雨水能够顺利流入排水系统。

5. 设计应考虑屋面的结构和承重能力，确保排水系统不会对建筑结构造成负担。

三、设计要求

1. 设计应根据屋面的面积和降雨量确定排水系统的容量和尺寸。

2. 设计应采用合适的排水方式，如重力排水、压力排水或真空排水等。

3. 设计应合理设置雨水收集设备，如雨水斗、雨水管和雨水箱等。

4. 设计应考虑排水系统的管道布局和连接方式，确保排水畅通无阻。

5. 设计应合理设置排水口和排水口的数量，确保雨水能够迅速排出。

6. 设计应考虑排水系统的维护和清洁，方便日常管理和维修。

四、设计步骤

1. 收集相关资料和数据，包括建筑平面图、降雨数据和屋面材料等。

2. 根据建筑平面图和降雨数据，确定排水系统的容量和尺寸。

3. 根据屋面材料和坡度，选择合适的排水方式和材料。

4. 设计排水系统的布局和连接方式，确保排水畅通无阻。

5. 设计雨水收集设备的位置和数量，确保雨水能够有效收集和利用。

钢结构屋面施工方案屋面排水系统的设计与施工考虑

钢结构屋面施工方案屋面排水系统的设计与

施工考虑

随着建筑技术的不断发展，钢结构屋面逐渐成为建筑设计中的常见选择。而在钢结构屋面的施工过程中，屋面排水系统的设计与施工是一个非常重要的考虑因素。本文将就这一问题进行探讨。

一、屋面排水系统设计

1. 选择合适的排水方式

在钢结构屋面的排水系统设计中，应根据实际情况选择合适的排水方式。常见的排水方式有内排水和外排水两种。内排水适用于坡度不太大的屋面，可以利用排水管道将雨水排出；而外排水则适用于坡度较大的屋面，可以通过檐沟和檐水管将雨水快速排出。

2. 合理确定排水坡度

排水坡度的合理确定对于屋面排水效果至关重要。一般来说，排水坡度应根据屋面的材料和实际需求而定。一般要求屋面的坡度在2%至5%之间，以保证雨水顺利排出，防止积水。

3. 使用防雨网和过滤装置

在设计屋面排水系统时，应考虑使用防雨网和过滤装置，以避免杂物和污物堵塞排水管道。防雨网可以防止树叶、石头等杂物进入排水系统，过滤装置则可以防止污物进入排水管道。

二、屋面排水系统施工考虑

1. 施工前需充分检查屋面材料

在屋面排水系统的施工前，需对钢结构屋面的材料进行充分检查。确保屋面材料的质量符合设计要求，避免在施工过程中出现材料质量问题导致排水系统无法正常工作。

2. 安装排水管道前需进行精确测量

在安装排水管道时，需进行精确测量，确保排水管道的位置和坡度符合设计要求。测量过程中可借助激光测距仪等工具，以提高测量的准确性和施工的效率。

3. 合理安装屋面排水设施

在施工过程中，应合理安装屋面排水设施，如排水管道、檐沟和檐水管等，以确保系统的畅通性。同时，应注意排水设施的密封性和耐久性，避免在使用过程中出现漏水等问题。

屋顶排水设计说明

3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线 a、参照立面图是否可设置落水管 b、落水管间距要求≤24m （18~24m)
6、标出檐口节点详图位置详图画法：照设计的排水系统选择檐口、泛
水等节点
土木工程学院
房屋建筑学——第十章屋顶构造
土木工程学院
房屋建筑学——第十章屋顶构造
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水土木工程学院
女儿墙挑檐沟外排水
房屋建筑学——第十章屋顶构造
土挑木檐工沟程学外院排水
房屋建筑学——第十章屋顶构造
檐沟断面图
土木工程学院
屋顶平面图
房屋建筑学——第十章屋顶构造
女儿墙外排水
土木工程学院
房屋建筑学——第十章屋顶构造土木工程学院
土木工程学院
房屋建筑学——第十章屋顶构造
本节结束同学们再见！
土木工程学院
房屋建筑学——第十章屋顶构造
以上有不当之处，请大家给与批评指正，谢谢大家！
33
土木工程学院
土木工程学院
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造

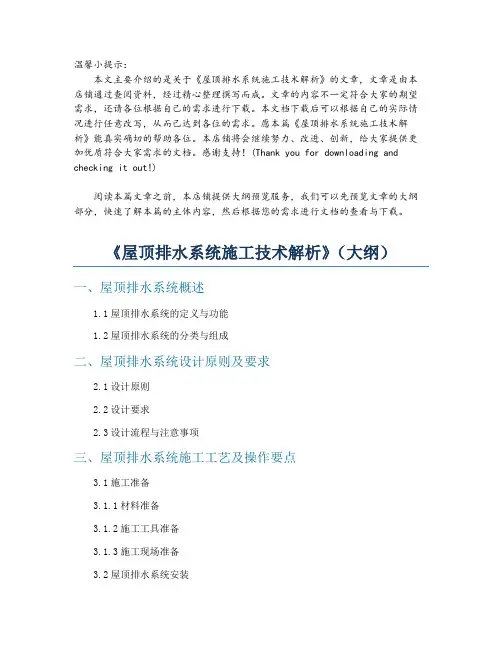

《屋顶排水系统施工技术解析》

温馨小提示：

本文主要介绍的是关于《屋顶排水系统施工技术解析》的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。愿本篇《屋顶排水系统施工技术解析》能真实确切的帮助各位。本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。感谢支持！(Thank you for downloading and checking it out!)

阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

《屋顶排水系统施工技术解析》（大纲）

一、屋顶排水系统概述

1.1屋顶排水系统的定义与功能

1.2屋顶排水系统的分类与组成

二、屋顶排水系统设计原则及要求

2.1设计原则

2.2设计要求

2.3设计流程与注意事项

三、屋顶排水系统施工工艺及操作要点

3.1施工准备

3.1.1材料准备

3.1.2施工工具准备

3.1.3施工现场准备

3.2屋顶排水系统安装

3.2.1排水管道安装

3.2.2排水沟槽施工

3.2.3落水口及检查口安装

3.2.4雨水管及雨水井施工

3.3施工操作要点

3.3.1确保施工安全

3.3.2排水管道连接及固定

3.3.3防水处理及验收

3.3.4施工过程中的质量控制

四、屋顶排水系统施工常见问题及解决措施

4.1常见问题

4.2解决措施

五、屋顶排水系统施工案例解析

5.1案例一：某住宅小区屋顶排水系统施工

屋面排水与节点设计说明

4 屋面排水与节点设计

学习目标

1.掌握屋顶的排水方式和要求、坡度的形成方式。

2.掌握屋面防水的种类、构造层次和细部构造做法。

3.熟悉屋面排水设计的方法和步骤。

4.熟悉屋顶排水平面图和节点详图的识读，增强图纸表达能力。

学习重点

1.屋顶的排水方式的选择和平屋顶排水方案的设计。

2.屋面柔性防水、刚性防水的构造层次和细部构造做法。

3.屋顶排水平面图和节点详图的主要容和尺寸标注。

4.1 设计任务书

4.1.1 设计题目与设计条件

办公楼屋面排水设计

办公楼为六层砖混结构，楼板均为钢筋混凝土现浇板。建筑顶层平面图如图4.1所示。底层地面标高为±0.000，室外标高为－0.600m，顶层楼面标高为18.000m，屋面标高为21.600m。外墙厚度为360mm，墙厚度为240mm。定位轴线与墙体中线相互重合。下部各层门窗与入口的洞口平面位置与顶层门窗洞口的平面位置一样。屋面为不上人屋面。办公楼所在地年降雨量为1250mm，每小时最大降雨量为l00mm。设计此办公楼的屋面排水。

4.1.2 设计容和深度与图纸要求

用3号图纸一，绘制该办公楼屋顶排水平面图和屋顶节点详图。

1．屋顶排水平面图（比例1:100或1:200）

绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟）轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。

屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离；第二道尺寸线为定位轴线尺寸，屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以与转角处的定位轴线。
