(物理中考真题)功和功率

1. （2017江苏常州，第15题）如图甲所示电路中，电源电压可调，灯21L L 、的额定电压均为6V ，21L L 、的U I -图像如图乙所示，闭合开关S ，逐步调大电源电压至电路允许的最大值，此时（）A 、1L 正常发光B 、电源电压为12VC 、电路总电阻为Ω30D 、电路总功率为2.4W 【答案】D2. （2017山东潍坊，第10题）某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，Ｒ１、Ｒ２均为电热丝，下列说法正确的是（）Ａ．Ｓ１、Ｓ２闭合时，电饭锅处于加热状态Ｂ．Ｓ１、Ｓ２闭合时，电饭锅处于保温状态Ｃ．Ｓ１闭合、Ｓ２断开时，电饭锅处于加热状态Ｄ．Ｓ１断开、Ｓ２闭合时，电饭锅处于保温状态【答案】Ａ3. （2017山东潍坊，第16题）如图所示，Ｒ１为定值电阻，Ｒ２为滑动变阻器，电源电压恒定。

当闭合开关，滑动变阻器滑片向ｂ端移动时，下列判断正确的是（）Ａ．电流表的示数变大Ｂ．Ｒ１与Ｒ２消耗的电功率之和增大Ｃ．Ｒ１与Ｒ２消耗的电功率之和减小Ｄ．电压表Ｖ１示数的减少量等于Ｖ２示数的增加量【答案】ＣＤ4. （2017山西，第11题）下列数据是小明对教室中相关物理量的估测，其中最接近实际A.室温约48℃B. 一张理综答题卡的质量约500 gC.门的高度约4mD.一盏日光灯的额定功率约40 W 【答案】D二、填空简答题1. （2017江苏常州，第24题）如图所示的电路中，电源电压恒定，灯L 标有“3V ，1.5W ”且电阻不变，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器x R ，标有“Ω30 2A ”。

闭合开关S ，移动滑片P ，当电压表示数为2.7V 时，电流表示数为0.3A ，电源电压为_______V 。

为保证电路安全，x R 允许接入的最小阻值为_______Ω；移动滑片P ，电路总功率的最小值为_______W 。

【答案】4.5 3 1.1252. （2017甘肃兰州，第23题）电能表是用来测量_____的仪表。

2023年中考物理高频考点突破——电功和电功率的计算

2023年中考物理高频考点突破——电功和电功率的计算1．如图甲是某煮茶壶的电路图，S是一个温控开关，当温度较低时，其处于闭合状态，加热器加热，当水沸腾后，S0会自动断开进入保温状态，从而实现了自动温度开关控制。

如图乙是它的铭牌。

[已知:水的比热容c = 4.2 × 103J/（kg·℃）]。

求：（1）R阻值是多少?（2）将煮茶壶装满初温为25℃的水加热到75℃，加热时间需多少?（假设消耗的电能全部转化为水的内能）（3）用如图丙所示的电能表单独测量该煮茶壶在（2）问中实际消耗的电能，发现电能表中间的圆盘转动了36转，此过程中该煮茶壶煮水时的效率是多少?2．图是一款采用增压技术的挂烫机，简化电路如图，R1、R2是电热丝。

开关S接2、3时处于慢热档；开关S接3、4时处于速热档。

速热档功率为1200W，使80mL的水温度从20℃升高到120℃用时30s。

电源电压为220V，R1=60.5Ω，c水=4.2×103J/（kg·℃）。

求：（1）速热过程水吸收的热量；（2）R2的阻值；（3）速热过程的加热效率。

（计算结果保留一位小数）3．如图所示，是小林设计的一个简易电子身高测量仪示意图。

已知电阻丝R粗细均匀且足够长，长度每改变1cm，阻值大小变化0.5Ω；电源电压U为15V。

身高170cm的小林利用该身高测量仪测量时，电压表示数为9V，电流表示数为1A；小桂站上去测量时，电压表示数为5V。

求：（1）R0的阻值；（2）小桂的身高；（3）小林在调试中发现，身高不同的甲和乙同学站上该测量仪后，均能使电阻R功率为9W，求甲和乙的身高差。

4．小伟同学为了监测家人体重，设计了一个简易体重计，电路如图甲所示。

已知：电源电压4.5V，定值电阻0R=6Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电压表量程为0~3V，改装后用于显示被测人体重（踏板重力不计）。

求：（1）体重计不站人时，电路的电流；（2）电压表读数为2V时，压敏电阻1min产生的热量；（3）压敏电阻R功率最大时，所测人的体重。

2023年中考物理二轮专题复习-家庭电路与安全用电

2023年中考物理二轮专题复习-家庭电路与安全用电1．某同学家有两盏相同的灯、一台电视机、一台电冰箱、一台电热水器，它们工作时的电流分别是200mA、500mA、1A、5A。

（1）若该同学家只有两盏灯和电冰箱工作，干路中的电流为多大？（2）如果该同学家中干路电流不允许超过8A，这些用电器能否同时工作？2．夏季的建水十分炎热，因此小李同学家新装了一台冷热双用的空调。

小李从说明书上读出该空调额定电压为220V，额定制冷功率为1400W，额定制热功率为1900W。

(1)空调工作时应选用几孔插座？(2)空调正常制冷时电流是多大？（保留两位小数）(3)连续正常制冷30min消耗多少kW·h的电能？(4)这些电能若用于加热水，加热器的热效率为80%，能使50kg、20℃的水温度升高多少摄氏度？3．电热安全压力锅彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；省时省电（比普通电饭锅节电30% 以上）。

如图所示是某款电压力锅及铭牌：(1)你认为该电压力锅应该选用两孔插座还是三孔插座，为什么？(2)该电压力锅正常工作时电流多大？（小数点后保留两位小数）(3)在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？此时电压力锅工作30分钟,则电压力锅的热效率是多少？4．我们学过生活中的电路，现在小明妈妈在房间开着电脑办公，他在客厅开着电灯看电视，其他用电器都没用，如果此时通过干路开关的电流为2.5A，通过电灯的电流为0.5A，通过电视机的电流为1A，则通过电脑的电流为多少？如果此时电脑两端电压为220V，则电灯两端电压为多少？电视机两端电压又为多少呢？5．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:（1）现在，他家的这些用电器能不能同时使用？（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？6．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1=21欧，R2=18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，（1）流过A保险丝的电流为多少安？（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？7．将一台“220V 1500W”的电热水器接到220V的照明电路中，计算：(1)该热水器的电阻多大？热水器在1min内产生的热量是多少焦？(2)如果将接这个电热水器的插座安装保险丝(参照下表的熔丝规格)应该选取多大直径的？8．家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，①通过50mA电流时的电压是多少？②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．9．家用普通压力锅因为设计缺陷存在很大的安全隐患，最新推向市场的电热安全压力锅彻底解决了困扰了消费者多年的安全问题，省时省电(比普通电饭锅节电30%以上)又便捷安全．如图所示是某款电压力锅及铭牌，请回答下列问题：（1）该电压力锅工作时为什么选用三孔插座？（2）该电压力锅正常工作时电流多大？（3）在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（已知水的比热容c水=4.2×103J／（kg·℃））（4）如图所示是经常使用家用电压力锅的插座，小丽发现插头松动后，在使用电压力锅炖肉时插头发热，并将插座烧焦成了如图所示的样子，请你帮他分析产生这种现象的原因是什么？10．如图中灯泡L标有“220V40W”，LED灯标有“220V5W”字样。

中考物理一轮复习专题练习——家用电热器(多档位问题)电功率综合计算

中考物理一轮复习专题练习——家用电热器（多档位问题）电功率综合计算1．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。

图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。

将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。

求（1）5～10min，电饭煲的功率。

（2）20～30min，电饭煲产生的总热量2．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．3．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]4．某型号的电饭煲有两档开关，如图所示，其中两个电阻分别为044R=Ω，2156R=Ω．档“2”是高温烧煮模式，档“1”是保温模式，电源电压为220V．（1）当电饭煲在档“2”模式下工作时，求电路消耗的总功率．（2）当电饭煲在档“1”模式下工和时，求通过R的电流．5．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）（1）求加湿器处于低档位置时的发热功率;（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?26．下图是普通家用两档电取暖器内部简化电路图，R 1、R 2为电热丝，且电阻阻值相同，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压U =220V ，求：（1）电取暖器处于高温档位时电路中的电流强度；（2）电路中R 1的阻值；（3）如果普通家庭生活用电的电费价格为每度0.55元，试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。

九年级物理中考专题训练：电功率铭牌计算附答案

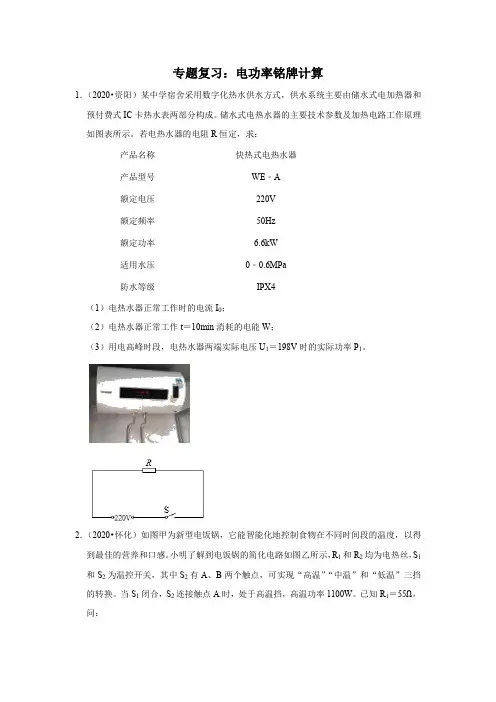

专题复习：电功率铭牌计算1．（2020•资阳）某中学宿舍采用数字化热水供水方式，供水系统主要由储水式电加热器和预付费式IC卡热水表两部分构成。

储水式电热水器的主要技术参数及加热电路工作原理如图表所示。

若电热水器的电阻R恒定，求：产品名称快热式电热水器产品型号WE﹣A额定电压220V额定频率50Hz额定功率 6.6kW适用水压0﹣0.6MPa防水等级IPX4（1）电热水器正常工作时的电流I0；（2）电热水器正常工作t＝10min消耗的电能W；（3）用电高峰时段，电热水器两端实际电压U1＝198V时的实际功率P1。

2．（2020•怀化）如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。

小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。

当S1闭合，S2连接触点A时，处于高温挡，高温功率1100W。

已知R1＝55Ω，问：（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？（2）求电阻R2的阻值。

（3）当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。

（4）如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。

3．（2020•盘锦）在比较不同物质吸热情况的实验中，用额定功率为250W的电加热器分别对质量相等的水和食用油加热2min，电加热器均正常工作。

记录的数据如下表所示。

[忽略汽化对质量的影响，c水＝4.2×103J/（kg•℃）]求：（1）给水加热时电加热器消耗的电能。

（2）若电加热器对水加热的效率为84%，水吸收的热量。

（3）食用油的质量。

物质初温/℃末温/℃水1838食用油1868 4．（2020•锦州）某品牌电热水壶的额定电压为220V，额定功率为1000W．在标准大气压下，该电热水壶正常工作时将1.2L、初温为20℃的水烧开。

初中物理家用电器多档位电功率问题.

二、R1、R2串联
闭合S时，R2短路，为高温档： P高=U2/R1
闭合S断开时，R1、R2串联，为低温档：（1）R1是发热电阻R2是分压电阻时， P低=[U/（R1+R2）]2R1 （2）R1、R2都是发热电阻时，P低=U2/（R1+R2）
1、下表为一台电烤箱的铭牌，其内部简化电路如右下图所示，R1和R2均为电热丝。求：（1）电烤箱在低温挡正常工作时，电路中的电流；（2）电路中R1的阻值。
闭合S接b时，R1、R2串联，为低温档：（1）R1是发热电阻R2是分压电阻时， P低=[U/（R1+R2）]2R1 （2）R1、R2都是发热电阻时，P低=U2/（R1+R2）闭合S拨到a时，高温档：P高=U2/R1
1、小强同学设计了一种电热水壶，电路如图所示，S是温控开关，R1为发热体.当开关S接到a时，电热水壶处于加热状态，此时发热体的电功率为1000W；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时发热体的电功率为160W. 请你算出R1、R2的电阻值(不计温度对电阻值的影响)
家用电器多档位电功率问题
提出问题
1.现有两只电阻R1 R2 (R1 >R2 )，一个电压为 U的电源，你可以组装几种出连接方式不同的电路？ 2.这些连接方式中电路总电阻分别是多少？关系如何？
3.这些连接方式中电路总功率分别是多少？关系如何？
P甲=U2/R1
P乙=U2/R2
P丙=U2/R1+U2/R2
2、武汉市某小学的学生发明的电热课椅获得了国家专利。有一种电热课椅主要由坐垫和脚踏组成，它的电路如图所示。坐垫内的电热丝 R1、R2的阻值分别为260Ω 、150Ω ，脚踏内的电热丝R3的阻值为 400Ω 。闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、 “中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少？（2）当脚踏处于中温档时，电热课椅在10s内产生的热量是多少？

《好题》初中物理九年级全册第十八章《电功率》测试(有答案解析)(5)

一、选择题1．如图所示的电路中，电源电压保持不变。

当开关S断开，甲、乙两表为电流表时，两电流表的示数之比为I甲∶I乙=3∶8；当开关S闭合，甲、乙两表为电压表时，两电压表示数为U甲∶U乙和R1、R2消耗的功率P1∶P2分别为（）A．8∶3，3∶8B．5∶3，3∶5C．8∶5，5∶3D．5∶8，3∶52．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮3．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多4．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。

其中图线①表示电阻1R，图线②表示电阻2R。

根据图象信息可判断（）A ．当1R 和2R 串联时，两个电阻的阻值不可能相等B ．当1R 和2R 并联时，通过它们的电流不可能相等C ．当1R 和2R 串联在电压为9V 电路中，电路中总功率为4.5WD ．当1R 和2R 并联在电压为4V 电路中，电路中总功率为3.2W5．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。

把电饭煲接在家庭电路中使用时，下列说法正确的是（）额定电压220V 频率 50Hz额定功率高挡 1800W中挡 1200W低挡500WA ．电饭煲正常工作时电热丝两端电压，低档比高档时小B ．电饭煲正常工作时电热丝阻值，中档比低挡时大C ．小东家电能表当前的示数为73256kW h ⋅D ．若家中只接入电饭煲，在高挡正常工作20min ，电能表示数将变成7326.2kW h ⋅6．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V 不变，温度表由量程为0~3V 的电压表改装而成，定值电阻40ΩR =，热敏电阻0R 的阻值随温度t 变化的关系图像如图乙所示。

中考物理二轮复习热点问题专题复习——焦耳定律及其应用、电热的利用和防止选择题专练(26题,含答案)

中考物理二轮复习热点问题专题复习焦耳定律及其应用、电热的利用和防止选择题专练（26题，含答案）1．电炉工作时，电炉丝很快变热但连接的电线却不怎么热，这是因为（）A．电炉丝的电阻较大B．电炉丝与导线是并联的C．电炉丝的横截面大D．通过电炉丝的电流较大2．正常工作的电取暖器，它的发热管热的发红，而供电的电源线却不热，这主要是因为（）A．电源线散热比发热管快得多B．通过电源线的电流小于发热管的电流C．电源线的绝缘隔热性能好D．电源线的电阻远小于发热管的电阻3．小明发现当给家中的电灯通电后，灯丝热得发光，而与灯泡串联的导线温度几乎感觉不到变化，对这一现象的解释，正确的是（）A．通过灯丝的电流大些B．电流在导线中不发生热效应C．制成灯丝的材料电阻较小D．导线和灯丝中的电流相同，但灯丝电阻更大4．电烤箱工作时，其电热丝热得发红，而电烤箱连接电源的导线几乎不热，主要原因是（）A．通过电热丝的电流大，通过导线的电流小B．电热丝的电阻比导线的电阻大得多C．电热丝中有电流的热效应，而导线中没有D．以上三种原因都可能起作用5．电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，其原因是（）A．通过电炉丝的电流大B．电炉丝与导线是并联的C．电炉丝的通电时间长D．导线的电阻远小于电炉丝的电阻6．某同学家的1000W电炉子突然灭了，检查发现电炉丝烧断了，他把烧坏的地方剪掉一小段再接入电路，则电炉子1s内产生的热量将（）A．大于1000J B．小于1000J C．等于1000J D．无法确定7．一台电风扇和一个电熨斗，如果使用时消耗电能相同，产生的热量（）A．一样多B．电风扇较多C．电熨斗较多D．无法比较8．正常工作时的电取暖器，它的发热管发红发热，而供电的电源线却不怎么热，这主要是因为（）A．电源线的绝缘隔热性能好B．电源线的电阻远小于电热器的电阻C．电源线散热比电热器快得多D．通过电源线的电流小于电热器的电流9．电热毯内的电阻丝断了，重新将两个端头接上继续使用，使用中发现接头处的电热毯被烧焦了，这主要是因为（）A．接头处的电阻大B．接头处的电流大C．接头处的电阻小D．接头处散热慢10．小兰看到妈妈炒菜用的电炉在工作时，电炉丝发红，而与它相连的导线却不怎么烫，那么导线与电炉丝中的电流大小关系正确的是（）A．电炉丝中电流大B．导线中的电流大C．一样大D．不好比较11．王爷爷家的电热毯坏了，通过检查发现，是里面的电阻丝断了，为了省钱，王爷爷打算把电阻丝断头接上继续使用，孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是（）A．电阻丝上搭接处电阻较小，造成局部过热B．电阻丝上搭接处电阻较大，造成局部过热C．电阻丝上搭接处电流比其他处电流小，造成局部过热D．电阻丝上搭接处电流比其他处电流大，造成局部过热12．下列说法正确的是（）A．白炽灯烧断后，可以通过摇晃使灯丝暂时搭上，应急使用，但相比正常发光的亮度更亮了，是因为电阻变大了B．在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，是因为连接处电阻小C．家用电炉通电正常工作后，电炉丝热的发红，而与之相连的导线却不热，是因为电炉丝电阻大D．并联电路中并联的用电器越多，电路中总功率越大，干路中电流越大，通过每个用电器的电流也越大13．电热吹风机里的电热丝，通电时热的发红而与它相连的导线却不热，由焦耳定律可知，造成上述现象的主要原因是（）A．电热丝的电阻比导线的电阻大得多B．通过电热丝的电流比导线的电流小得多C．电热丝的电阻比导线的电阻小得多D．通过电热丝的电流比导线的电流大得多14．小明家购买一台电饭煲，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，发生这一现象的原因可能是（）A．电压太高B．导线太粗C．导线太短D．导线太细15．在家庭线路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处的温度高，而且更容易老化，甚至引起火灾，这是因为（）A．连接处的电阻大B．连接处的电流大C．连接处的电阻小D．连接处的发热功率小16．下列用电器正常工作时，要防止电热的是（）A．电饭锅B．电热水器C．电熨斗D．电视机17．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（）A．电脑两侧有散热孔B．电动机外壳有散热片C．电饭煲内安装有电热盘D．电脑CPU上装有小风扇18．一个“220V 300W“的电热杯，一个“220V 300W”的煮蛋器，一台“220V 300W“的小型洗衣机，分别接在220V的电压下，则相同时间内它们产生的热量（）A．小型洗衣机最少B．电热杯最少C．煮蛋器最少D．一样多19．将标有“220V 100W”字样的电视机、电风扇、电热水袋都接入家庭电路中，正常工作相同时间，则（）A．电视机产生的热量最多B．电风扇产生的热量最多C．电热水袋产生的热量最多D．三者产生的热量一样多20．下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多21．关于电热的利用，下列说法中错误的是（）A．电热对我们来说总是有利的B．电视机、收音机上开小孔是为了散热C．电饭锅是利用电流热效应来工作的D．梅雨季节可用电热给电视机驱潮22．额定功率相同的电风扇、电视机、电饭锅、节能灯均正常工作相同时间，产生热量最多的是（）A．电风扇B．电视机C．电饭锅D．节能灯23．下面实例是防止电热带来危害的是（）A．电饭锅煮饭B．用电热壶烧水C．用电熨斗熨衣服D．电视机外壳有许多小孔24．下列各种方法和措施中，不是为了防止电热危害的是（）A．电脑机箱中安有电风扇B．炎热夏天，连续长时间工作的电视机要停用一会儿C．天气潮湿时，长期不用的电器隔一段时间要通一次电D．电视机的后盖上有许多散热孔25．关于电热的利用，下列说法中正确的是（）A．电热对我们来说总是有用的B．电热对我们来说总是没用的C．电饭煲是利用电流的热效应制成的D．电冰箱工作时没有产生电热26．2014年2月4日，英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火。

2021年和2022年重庆市中考物理模拟试题汇编专题电路与欧姆定律

专题10 电路与欧姆定律2021年和2022年重庆市中考物理模拟试题汇编一．选择题（共25小题）1．（2022•永川区模拟）电烤箱是厨房常见的一种烹饪电器，先闭合其中一个开关，只有电阻R发热对食物进行烘烤；再闭合另一个开关，电烤箱内的小灯泡发光，可以观察食物的烘烤情况。

如图所示的电路设计符合要求的是（）A．B．C．D．2．（2022•沙坪坝区校级一模）小欣使用了一种可以自动加湿的电风扇。

空气湿度下降到一定程度时，湿度开关S1自动闭合，加湿系统自动运行；断开总开关S2，风扇和加湿系统同时不工作。

下列图中电路符合的是（）A．B．C．D．3．（2022•忠县校级模拟）以下是小佳同学关于电学知识的部分笔记，其中记录错误的是（）A．金属导体中自由电子定向移动的方向与电流方向相反B．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引C．电源是把其他形式的能转化为电能的装置D．在电源内部，电流方向是从电源负极到电源正极4．（2022•沙坪坝区校级模拟）学校安装了人脸识别测温系统，如图。

电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体温正常且人脸识别通过时，闸门自动打开。

选项中的电路设计符合要求的是（）A．B．C．D．5．（2022•大渡口区校级模拟）如图所示，小芳戴着一款电加热眼罩，适当使用可以缓解眼部疲劳。

它有两个发热电阻R1、R2，只闭合开关S时，R1发热；S、S1都闭合时，R1、R2都发热；断开开关S，眼罩停止发热。

如图所示是根据上述电路特点设计的四个简化模拟电路图，其中正确的是（）A．B．C．D．6．（2022•重庆模拟）如题图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。

abc 是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。

下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将ab接入电路，顺时针转动旋钮时灯泡变亮D．若只将bc接入电路，顺时针转动旋钮时灯泡变暗7．（2021•渝中区模拟）如图，某中学的物理课外活动组在容器中加入果汁，然后将铜片和锌片插入果汁中，这样就制成了一个水果电池。

(中考物理专训)专题15 电流和电路(原卷版)

专题15 电流和电路【2022年】一、多选题1．（2022·湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。

下列说法正确的是（）A．塑料板是绝缘体B．摩擦过程中创造了电荷C．摩擦后的塑料板和丝绸带上了同种电荷D．木屑留在塑料板上是由于带电体吸引轻小物体二、单选题2．（2022·上海）原子中带负电的是（）A．质子B．电子C．中子D．原子核3．（2022·重庆）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。

R的电阻远大于L的电阻。

图中设计的电路图，跟该门铃系统功能吻合的是（）A．B．C．D．4．（2022·四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。

该系统要求：进入人员必须扫场所码和测量体温，扫码后开关1S闭合，接着进行体温测量，温度低于37.3℃开关2S闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。

符合该门禁系统要求的电路图是（）A．B．C．D．5．（2022·重庆）如图所示为一种新型“水温感应龙头”。

自带水流发电电源。

当水流温度低于40℃。

感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。

下列电路设计能实现该功能的是（）A．B．C．D．6．（2022·四川自贡）小谢在做实验时，先连成如图所示的电路，闭合开关1S并观察灯泡亮暗情况后，再闭合开关2S，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来2L不亮D．两只灯泡开始都亮，后来1L不亮7．（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关1S闭合；测温正常，开关2S闭合。

中考物理多档位问题精选

电学专题中考物理多档位问题精选1、如图是电饭锅的电路图，S是温控开关，R1、R2是电阻丝．闭合和断开开关S，可选择电饭锅处于“加热”或“保温”状态．若R1：R2=1：35，电饭锅“加热”时的总功率为P1，“保温”时的总功率为P2，则P1：P2（）A．36：1 B．35：1 C．36：35 D．35：32、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温档正常工作15min所消耗的电能；（2）电烤箱在低温档正常工作时，R2的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？3、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温档正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．4、某电火锅装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高、中和低温三档，当开关S2闭合、S1接触a时，它处于高温档，此时电路功率为P1；当开关S2闭合、S1断开时，它处于中温档，此时电路功率为P2；当开关S2断开、S1接触b时，它处于低温档，此时电路功率为P3；则P1：P2：P3=5、学校科技小组的同学制作了一个简易三档位的“小小电热宝”，如图所示，R1、R2都是发热电阻，电源电压保持36V．（1）当S1闭合，S2接a端时为中温档，电热宝的功率为18W，求R1的阻值是多少？（2）当S1闭合，S2接b端时为高温档，电热宝的功率为45W，求电路中的总电流和R2的电阻各是多少？（3）电热宝在低温档时，开关S1、S2各处于什么状态？6、CFXB型电饭锅有两档，其原理如图所示．R0是发热电阻，R是串联限流电阻．“2”是高温烧煮档，“1”是焖饭、保温档．当开关S与接线柱2相连时，电饭锅的总功率为1100W；当开关S与接线柱1相连时，电饭锅的总功率为22W．求：（1）R0的阻值；（2）串联电阻R的阻值；（3）开关S在“1”档时，串联电阻R上消耗的电功率．7、如图所示，甲是电饭锅的实验图，乙是其内部的电路简图．它们有“高温烧煮”和“焖饭、保温”两档，由温控开关（电阻不计）自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟）后，按钮会自动弹起．（1）当温控开关按钮按下时，电钮锅电路总功率为1000W，求“烧煮电路部分”的电阻R1的阻值．（2）温控开关按钮弹起后，电饭锅电路总功率为40W，求“保温电路部分”的电阻R2的阻值．（3）若用该电饭锅的“高温烧煮”档烧水，5min能将2kg、20℃的水加热至50℃，求电饭锅的效率，并说明能源浪费的去向．[c水=4.2×103J•（kg•℃）-1]．8、电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．图为CFXB型“220V 1100W”电饭锅的简易原理图．已知R=1956Ω．求：（1）电阻R0的阻值．（2）接通档“1”时，电饭锅处于保温状态（选填“保温”或“加热”），此时电路的总功率为多大？（3）如果用该电饭锅来烧水，其放出的热量全部被水吸收，问需多少分钟可将2.2kg，初温为20℃的水烧开？（设1标准大气压下）9、如图是家乐牌节能型家用电饭煲及简化的电路图．当S1、S2都闭合时，R1、R2两个发热体同时给锅加热，处于高温加热状态；当只闭合S1时，处于低温保温状态．已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭煲低温保温状态时的功率为40W．求：（1）高温加热状态时，通过R2的电流是多少安？（2）低温保温状态时，R1的阻值是多少欧？（3）如果用来煮一次米饭（高温加热状态）用30min．则电饭锅要消耗多少电能？10、随着农民不断增收和“家电下乡”等惠民政策的实施，不少家庭用上了空调、电饭锅、微波炉等大功率用电器，但这些用电器使用不当，就会导致人体触电、电路火灾等事故的发生．小王家就新买了电饭锅，铭牌如图所示，他家的电能表表盘上标有“220V10A”、“3000r/kw•h”，小王利用电饭锅、电能表、手表、杆秤、温度计等器材进行了以下观察实验活动：a．用电饭锅烧一壶水，测得水的质量为2kg，水的初温为30℃；b．断开家里其它用电器，只将电饭锅接入电路烧水，观察电能表，电能表表盘在5min钟内转了243r，此时用温度计测得水的温度恰好为60℃．（1）电饭锅加热水的实际功率为多少？是否正常工作？（不考虑温度对电阻的影响）（2）加热水的过程中，电饭锅的效率为多少？C水=4.2×103J/（kg•℃）（3）小王还发现，电饭锅使用的是三脚插头，与之配套的是三孔插座，电饭锅插头的中间那个金属片比另两个金属片长且厚一些．简述这样设计的好处．11、如图所示，方框中是电热锅的发热装置（未画出），它由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关S接到A点时为低温，接到B点时为高温，电源电压不变，在相同时间内，高温时产生的热量是低温时产生的热量4倍，试在方框内画出它的电路图．12、电饭锅烧饭时有两种状态，一是锅内烧干前的加热状态，二是水烧干后的保温状态．如图是电饭锅的电路图，R1是调节电阻，R2是加热用的电阻丝．如果电饭锅正常工作加热时的电功率为1000W，则（1）电饭锅处于加热状态时的电流是多少？加热电阻丝的阻值是多大？（2）若电饭锅保温时的电功率为250W，则保温调节电阻R1的阻值为多大？（3）在某次煮饭的过程中，电饭锅加热用了20mim，保温用了30min，则整个过程消耗的电能为多少kWh？13、如图是家用电饭锅的简化电路图，S1是手动开关，电饭锅接通电源，闭合S1电饭锅开始加热，温度达到103℃时自动断开．S2是自动开关，当温度超过80℃时自动断开，温度低于70℃时自动闭合．R1是工作电阻，阻值为88Ω．试求：（1）电饭锅加热过程中消耗的电功率为多大？（2）若保温过程中R1消耗的功率为22W，求R2的值．14、用R1=121Ω、R2=60.5Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求：（1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大？（2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大？15.小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三挡并可手动调节，其额定电压为220 V，低温挡、中温挡的额定功率分别为22 W和44 W.利用所学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b.当它接入家庭电路中正常工作时：（1）低温挡加热的电流多大？（2）中温挡加热5 h，消耗多少度电？（3）高温挡加热的额定功率是多少瓦？16.家用电饭煲是利用电流的热效应来工作的，如图是某种型号电饭煲的简化电路。

中考物理《电功率(计算题)》专项练习题(附答案)

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

2022年中考物理真题专项精练：简单电路

2022年中考物理真题专项精练：简单电路1.（2022玉林）在国际单位制中，电流的基本单位是（）A. AB. VC. mD. W2.（2022淄博）甲、乙、丙三个轻小物体，甲排斥乙，乙吸引丙。

若乙带正电，则（）A. 甲一定带正电B. 甲一定带负电C. 丙一定带负电D. 丙一定不带电3.（2022铜仁）学习了电学知识后，下列说法你认为正确的是（）A. 用毛皮摩擦过的橡胶棒由于失去电子而带正电B. 验电器的工作原理是异种电荷互相吸引C. 规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为流过两灯的电流不同D. 在电源外部，电流的方向是从电源的正极经过用电器流向负极4.（2022吉林）下图是用毛皮摩擦过的橡胶棒靠近气球时的情形，则气球（）A. 不带电B. 带正电C. 带负电D. 无法判断5.（2022湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）导体代号长度m 横截面积/mm2材料① 1.0 0.2 锰铜② 1.0 0.4 锰铜③0.5 0.4 锰铜④ 1.0 0.4 镍铬合金B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④6.（2022黑龙江龙东地区）请你仔细观察并分析电路图，下列说法正确的是（）A. 两灯串联，两电压表示数相同B. 两灯并联，两电压表示数不同C. 两灯串联，两电压表示数不同D. 两灯并联，两电压表示数相同7.（2022镇江）图示电路在闭合开关后，两电流表正常工作，且读数相同，则可能发生的故障是（）A．R短路B．R断路C．L短路D．L断路8.（2022巴中）浴室里面的暖风机主要由发热元件（可视为电阻）和风扇组成，暖风机有两个开关：只闭合开关S1，吹冷风；同时闭合开关S1、S2，吹热风；若只闭合开关S2，暖风机不工作。

初中物理电学简答题

光华中学初三物理电学简答题专项训练（一）初中物理电学简答题1、对于电火灾这种突发事件，火灾现场的人应采取什么应对措施，同时要注意什么问题？根据你所学的物理知识，提出自己的建议.首先切断电源。

（在切断电源之前）不能用水灭火。

此外，建议打火警xx、呼救。

2、在家用电器的电源插头中有些是用二脚插头，有些是用三脚插头，请各举出两种电器的名称。

说明为什么有些电器要用三脚插头。

家用电器电源插头为二脚的是：电视机、台灯等；家用电器电源插头为三脚的是：电冰箱、洗衣机等。

通常使用三脚插头的家用电器外壳通常是金属的，为防止漏电造成触电事故，三脚插头的第三个脚与家用电器金属外壳相连接，三孔插座的第三个孔与大地相连接，当三脚插头插入三孔插座后，把外壳与大地连接起来，保证人体的安全。

3、家庭用的白炽灯，用了很久以后发现灯泡壁变黑，且在相同电压下工作时灯光比原来暗了（即实际电功率变小）。

请用相关物理知识说明其原因。

白炽灯工作时，灯丝（钨丝）温度很高而发生升华，升华的钨蒸气凝华在灯泡壁上，白炽灯工作久了，升华使灯丝变细，凝华使灯泡壁发黑，变细了的灯丝电阻变大，根据p＝u2/R可知，在相同电压下灯泡消耗电功率变小，结果灯变暗了。

4、为什么额定电压和额定功率均相同的新旧灯泡正常工作时，旧灯泡要暗些？因为灯泡用久了，灯丝升华会变细，灯丝电阻变大，根据p＝u2/R可知，在相同电压下灯泡消耗电功率变小，所以灯会变暗了。

5、一个灯泡的灯丝烧断了，把断的灯丝搭接在一起，灯炮会更亮，为什么？搭在一起的灯丝长度变短了，电阻会变小，根据p＝u2/R可知，在相同电压下灯泡消耗电功率变大，所以灯会更亮了。

6、白炽灯是人们常用的照明用具，如图7根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答。

例如：问题：白炽灯的灯丝用久了为什么会变细?简答：在高温状态下工作灯丝升华造成的．⑴问题：_____白炽灯的灯丝为什么用钨丝？___简答：_____钨丝熔点高__ __⑵问题：__白炽灯为什么用久了灯泡壁会变黑？简答：___升华的钨蒸气凝华在灯泡壁上___。

2020年人教版九年级物理全一册第18章电功率电能表参数的理解与电能的求法精选题+答案

给我一个支点，可以撬起整个地球。

——阿基米德2020年人教版九年级物理上册第18单元电能表参数的理解与电能的求法精选题+答案一、填空题1．电能表是用来测量的仪表，如图是小明家的一块电能表，当电路中只有一个电烤箱工作时，小明观察到该电能表在6min内指示灯闪烁了320次，则此电烤箱在这段时间内做功J。

2．图中电能表上月末显示的示数为kW•h，本月末显示的示数为1021.6kW•h，若电价0.6元/度，本月应交电费元。

3．一天小明家中的IC卡电能表上的金额用完了，电能表便切断了电路。

小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为，小明家所在地每度电的电费是0.6元，300元电费可用电kW•h．防止电能表再次切断电路，小明家应在电能表的示数为前IC卡电能表充值。

4．华为手机的超级快充充电器最大充电电流可达5A．现有华为某一型号的电池，容量为4000mAh，假设充电器始终以最大充电电流充电，且把电池充满，只需要min．充电过程中将电能转化为能。

如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/（kW•h）”字样的电能表表盘转了63转，则充电消耗的电能J。

5．如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过W，小明让一个用电器单独工作10min，这段时间内电能表转盘刚好转了200转，则该用电器的实际功率为W，则这个家用电器可能是（选填“电热水壶”、“台灯”或“电视机”）。

6．小明家的电能表五月份的示数为4167kW•h，六月份的示数如图所示，则这一个月中小明家用电kW•h：小明将电热水壶通电后，烧开一壶水电能表转盘转过40r，则消耗的电能是J。

7．抽油烟机在工作时，电动机带动风扇高速转动，使烟罩口处气体流速大大加快，压强（选填“变大”、“变小”或“不变”），使油烟进入烟罩内。

如图是小玉家的电能表，她家的用电器总功率不能超过W．已知她家抽油烟机额定功率为200W，小玉炒菜过程中，抽油烟机单独正常工作，电能表的表盘转了30转，则抽油烟机的工作时间为min。

2021年中考物理模拟试题考点分类解析——动态电路
