自动喷水灭火系统施工方案资料
水喷雾自动灭火系统施工方案

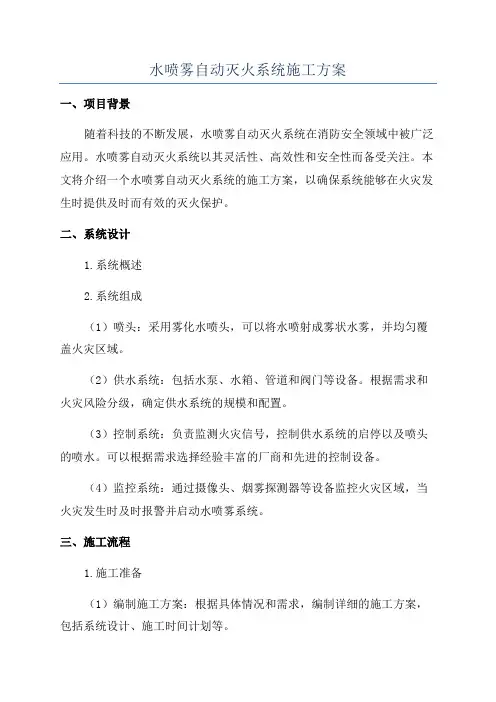

水喷雾自动灭火系统施工方案一、项目背景随着科技的不断发展,水喷雾自动灭火系统在消防安全领域中被广泛应用。
水喷雾自动灭火系统以其灵活性、高效性和安全性而备受关注。
本文将介绍一个水喷雾自动灭火系统的施工方案,以确保系统能够在火灾发生时提供及时而有效的灭火保护。
二、系统设计1.系统概述2.系统组成(1)喷头:采用雾化水喷头,可以将水喷射成雾状水雾,并均匀覆盖火灾区域。
(2)供水系统:包括水泵、水箱、管道和阀门等设备。
根据需求和火灾风险分级,确定供水系统的规模和配置。
(3)控制系统:负责监测火灾信号,控制供水系统的启停以及喷头的喷水。
可以根据需求选择经验丰富的厂商和先进的控制设备。
(4)监控系统:通过摄像头、烟雾探测器等设备监控火灾区域,当火灾发生时及时报警并启动水喷雾系统。
三、施工流程1.施工准备(1)编制施工方案:根据具体情况和需求,编制详细的施工方案,包括系统设计、施工时间计划等。
(2)准备材料和设备:根据方案中的需求,准备所需的喷头、供水系统设备、控制系统设备和监控系统设备等。
(3)组织人员:调配专业的设计师、工程师和技术人员,确保施工过程中的技术支持和质量控制。
2.现场布置(1)供水系统:根据设计要求,安装水泵、水箱、管道和阀门等供水系统设备,确保设备的连接牢固和安全可靠。
(2)控制系统:安装控制系统设备,包括控制面板、传感器等,根据设计要求进行布置和连接。
(3)喷头:根据设计要求,确定喷头的位置和数量,并进行准确的安装和连接。
3.系统调试(1)供水系统:进行供水系统的调试,确保水泵正常工作、水箱储水充足、管道无渗漏等。
(2)控制系统:对控制系统进行调试,确保系统能够正常监测火灾信号,并能够启动供水系统和喷头。
(3)喷头:进行喷头的调试,测试喷头的喷雾效果、雾状水雾的扩散范围和覆盖面积。
4.系统验收(1)供水系统:对供水系统进行验收,检查供水系统设备的安装质量和连接可靠性。
(2)控制系统:对控制系统进行验收,测试系统的监测和控制功能是否正常。
消防喷淋工程施工方案

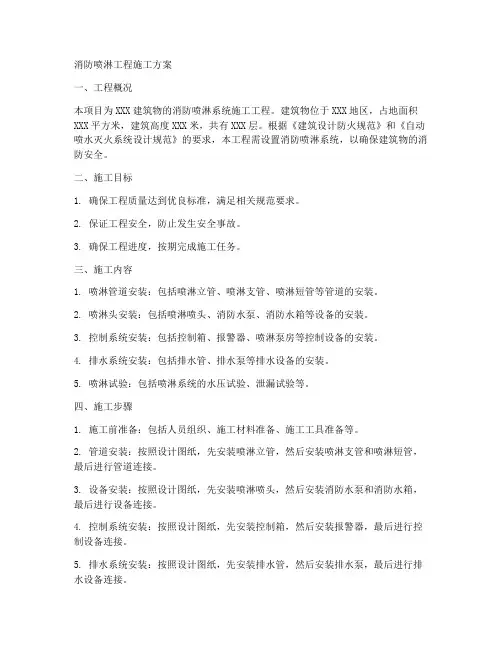

消防喷淋工程施工方案一、工程概况本项目为XXX建筑物的消防喷淋系统施工工程。
建筑物位于XXX地区,占地面积XXX平方米,建筑高度XXX米,共有XXX层。
根据《建筑设计防火规范》和《自动喷水灭火系统设计规范》的要求,本工程需设置消防喷淋系统,以确保建筑物的消防安全。
二、施工目标1. 确保工程质量达到优良标准,满足相关规范要求。
2. 保证工程安全,防止发生安全事故。
3. 确保工程进度,按期完成施工任务。
三、施工内容1. 喷淋管道安装:包括喷淋立管、喷淋支管、喷淋短管等管道的安装。
2. 喷淋头安装:包括喷淋喷头、消防水泵、消防水箱等设备的安装。
3. 控制系统安装:包括控制箱、报警器、喷淋泵房等控制设备的安装。
4. 排水系统安装:包括排水管、排水泵等排水设备的安装。
5. 喷淋试验:包括喷淋系统的水压试验、泄漏试验等。
四、施工步骤1. 施工前准备:包括人员组织、施工材料准备、施工工具准备等。
2. 管道安装:按照设计图纸,先安装喷淋立管,然后安装喷淋支管和喷淋短管,最后进行管道连接。
3. 设备安装:按照设计图纸,先安装喷淋喷头,然后安装消防水泵和消防水箱,最后进行设备连接。
4. 控制系统安装:按照设计图纸,先安装控制箱,然后安装报警器,最后进行控制设备连接。
5. 排水系统安装:按照设计图纸,先安装排水管,然后安装排水泵,最后进行排水设备连接。
6. 喷淋试验:在喷淋系统安装完成后,进行水压试验和泄漏试验,确保系统正常运行。
五、施工要求1. 施工人员应具备相应的资质和经验,熟悉消防喷淋系统的施工工艺和操作规程。
2. 施工材料应符合国家相关标准和规定,具有合格证书和检验报告。
3. 施工过程中应严格遵循设计图纸和施工规范,确保工程质量。
4. 施工过程中应做好安全防护措施,防止发生安全事故。
5. 施工过程中应做好工程记录,及时反馈问题,确保工程顺利进行。
六、工程进度安排1. 施工准备:10天2. 管道安装:20天3. 设备安装:15天4. 控制系统安装:10天5. 排水系统安装:10天6. 喷淋试验:5天7. 验收合格:5天总计:65天七、质量保证1. 施工过程中,严格遵循国家相关规范和标准,确保工程质量。
自动喷水灭火系统施工方法及技术措施

自动喷水灭火系统施工方法及技术措施一、施工准备工作1.确定施工方案:根据场所的特点和需求,选择合适的自动喷水灭火系统类型,并制定相应的施工方案。
施工方案应包括系统设计、设备选型、施工流程等内容。
2.安全评估:对施工场地进行安全评估,确保没有明显的安全隐患,如有需要,做好相关安全防护措施。
3.人员培训:对施工人员进行安全培训,使其熟悉自动喷水灭火系统的工作原理、操作方法和安全注意事项。
二、施工步骤1.水源接入:根据设计方案将自动喷水灭火系统与水源连接起来,确保水源的持续供应。
连接方式可以选择直接与自来水管道相连,或者通过水泵将水源引入自动喷水灭火系统的储水箱中。
2.管路铺设:根据设计方案,将喷头与储水箱之间的管路进行铺设。
管路材料应选用耐压、耐腐蚀的材质,并保证管道的连接紧密无漏水。
同时,应注意对管道进行适当的保温措施,以防止管道冰冻或者被高温影响。
3.喷头安装:根据设计方案,在需要进行火灾快速报警和灭火的区域内安装喷头。
喷头的选择应基于区域的火灾风险和需要覆盖的面积,确保喷头的布置合理,喷射范围全面有效。
4.控制系统配置:根据设计方案,配置自动喷水灭火系统的控制设备和控制装置,确保系统的自动化控制和灵敏响应。
同时,可根据需要配置手动控制器或紧急停水开关等设备,方便手动控制或紧急停止系统。
5.联动装置设置:如果需要与其他消防设备或安全控制系统实现联动,应根据设计方案设置相应的联动装置。
联动装置可以通过电气控制、信号传输等方式实现与其他设备的联动。
6.系统调试:在施工完成后,对自动喷水灭火系统进行全面的功能调试和检查,确保系统的各项功能正常。
同时,也要对系统进行性能测试,确保灭火效果达到设计要求。
三、技术措施1.系统选型:根据不同的场所和需求,选择合适的自动喷水灭火系统类型,并通过企业资质和产品认证等渠道,确保所采用的喷水灭火系统符合相关的技术标准和质量要求。
2.施工质量:在施工过程中,严格按照相关的技术规范和施工要求进行施工,保证施工质量。
自动喷水灭火系统施工方案

自动喷水灭火系统施工方案1. 引言自动喷水灭火系统是一种常见且非常重要的火灾防护设备,它能够在火灾发生时自动启动,并迅速喷洒水源进行灭火。
本文档旨在提供一个施工方案,详细介绍自动喷水灭火系统的施工步骤和要点。
2. 施工前准备在开始自动喷水灭火系统的施工前,我们需要进行一些准备工作,确保施工的顺利进行。
以下是具体的准备工作:•对现场进行安全评估,确保施工过程不会对周围环境和人员造成危险。
•准备好施工中所需的材料和设备,包括喷头、管道、水泵、水源等。
•确定自动喷水灭火系统的布局和位置,根据建筑物的结构和火灾风险确定最佳的安装位置。
3. 施工步骤下面将详细介绍自动喷水灭火系统的施工步骤:步骤1:安装喷头首先,根据设计方案,在建筑物内部和外部确定喷头的安装位置。
然后,使用合适的工具和材料进行喷头的安装。
确保每个喷头都能够覆盖到需要保护的区域,同时保证喷头的位置与建筑物的特点和使用要求相符。
步骤2:安装管道在安装喷头之后,我们需要安装管道,将水源从水泵引入到各个喷头。
首先,根据设计方案,在建筑物内外确定管道的走向和位置。
然后,使用合适的材料和连接件将管道进行安装。
确保管道连接牢固,不易泄漏,并且能够顺畅传输水源。
步骤3:连接水泵和水源在安装管道之后,我们需要连接水泵和水源,以保证自动喷水灭火系统的正常供水。
首先,选择合适的水泵和水源,根据设计方案进行安装。
确保水泵稳固安装,并且与水源连接可靠。
在连接过程中,考虑到水泵的工作压力和流量,以确保其能够满足喷头的喷水需求。
步骤4:系统测试在完成喷头、管道、水泵和水源的安装之后,我们需要对整个系统进行测试,确保其工作正常。
首先,检查每个喷头是否能够正常喷水。
然后,打开水泵,观察水源是否可以正常供应到喷头。
如果发现任何问题,及时进行修复和调整,直到系统达到预期的工作效果。
4. 施工注意事项在自动喷水灭火系统的施工过程中,我们需要注意以下事项:•遵守安全操作规程,确保工人和周围环境的安全。
自动喷水灭火工程施工方案

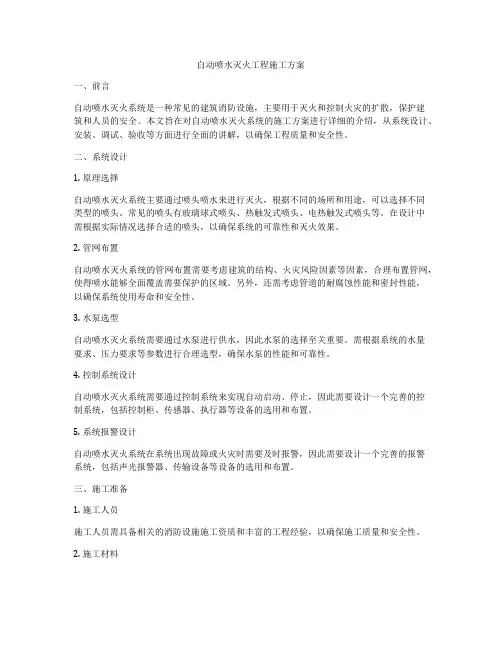

自动喷水灭火工程施工方案一、前言自动喷水灭火系统是一种常见的建筑消防设施,主要用于灭火和控制火灾的扩散,保护建筑和人员的安全。
本文旨在对自动喷水灭火系统的施工方案进行详细的介绍,从系统设计、安装、调试、验收等方面进行全面的讲解,以确保工程质量和安全性。
二、系统设计1. 原理选择自动喷水灭火系统主要通过喷头喷水来进行灭火,根据不同的场所和用途,可以选择不同类型的喷头。
常见的喷头有玻璃球式喷头、热触发式喷头、电热触发式喷头等。
在设计中需根据实际情况选择合适的喷头,以确保系统的可靠性和灭火效果。
2. 管网布置自动喷水灭火系统的管网布置需要考虑建筑的结构、火灾风险因素等因素,合理布置管网,使得喷水能够全面覆盖需要保护的区域。
另外,还需考虑管道的耐腐蚀性能和密封性能,以确保系统使用寿命和安全性。
3. 水泵选型自动喷水灭火系统需要通过水泵进行供水,因此水泵的选择至关重要。
需根据系统的水量要求、压力要求等参数进行合理选型,确保水泵的性能和可靠性。
4. 控制系统设计自动喷水灭火系统需要通过控制系统来实现自动启动、停止,因此需要设计一个完善的控制系统,包括控制柜、传感器、执行器等设备的选用和布置。
5. 系统报警设计自动喷水灭火系统在系统出现故障或火灾时需要及时报警,因此需要设计一个完善的报警系统,包括声光报警器、传输设备等设备的选用和布置。
三、施工准备1. 施工人员施工人员需具备相关的消防设施施工资质和丰富的工程经验,以确保施工质量和安全性。
2. 施工材料施工所需的材料包括管道、喷头、水泵、控制设备、报警设备等,需根据设计要求提前采购,确保施工进度。
3. 施工设备施工过程中需要使用到各种施工设备,如吊装设备、焊接设备、调试设备等,需提前准备好,以确保施工进度和质量。
四、施工流程1. 管道安装首先需要进行管道的安装,根据设计要求进行管道的铺设和固定,确保管道的稳定性和安全性。
2. 喷头安装喷头的安装需要根据设计要求进行布置,确保整体覆盖范围和灭火效果,喷头需安装牢固、位置准确。
自动喷水灭火系统施工方案

三、施工方法(一)、自动喷水灭火系统施工流程安装准备(实物模型安装验收)→干管安装→立管安装→喷洒支干管安装→水流指示器、消防水泵及报警阀安装→管道试压→管道冲冼→喷淋头支管安装→报警阀配件、喷洒头安装→系统通水试验1、安装准备a、认真熟悉图纸,核对有关专业图纸,查看各管道的坐标、标高是否有交叉或排列位置不当,及时与设计人员研究解决;编制安装分项工艺卡,下达给班组进行技术与安全交底;b、检查预埋和预留孔洞是否准确;c、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准;d、安排合理的施工顺序,避免工种交叉作业的干扰影响施工。
2、管道安装a、喷淋管道使用热镀锌钢管,大于DN150消防喷淋管道采用热镀锌无缝钢管《输送流体用无缝钢管》GBT/T8163-2008,小于等于DN150消防喷淋管道采用热镀锌焊接钢管《低压流体输送用镀锌钢管》GB/T3091-2001中加厚型热镀锌钢管。
当主、干管管径大于DN65时采用卡箍连接,管径小于或等于DN65时可采用螺纹连接。
每根配管长度不宜超过6m。
连接后,均不得减少管道的通水横断面面积。
b、先了解和确定干管的标高、位置、坡度、管径等,预先对管段长度进行测量时,应计算出管子加工时下料的尺寸。
计算管子的下料度时,应考虑扣除阀件、管件长度,然后架设连接管道。
对所安装的干管要拔正调直后,卡固管道,防止局部有“塌”、“拱”现象。
c、在长度大于6英尺(1.8米)立管的顶部和底部24英寸(0.6米)范围内,设置柔性卡箍。
d、管道连接紧固卡箍时,检查卡箍端面是否干净,法兰螺栓的规格应符合规定。
紧固螺栓应先紧最不利点,然后依次对称紧固(卡箍接口应安装在易拆装的位置)。
e、管网安装前应校直管子,并应清除管子内部的杂物;安装时应随时清除已安装管道内部的杂物。
f、在具有腐蚀性的场所,安装管网前,应按设计要求对管子、管件以及支架吊架等进行防腐处理(抗腐蚀涂料一次和环氧树脂两次)。
喷淋系统施工方案

自动喷水灭火喷淋系统施工方案一.工程概况本工程建设地点位于……,为二类高层办公建筑,地上9层,地下1层。
工程用地南临……,北临……,东西侧均为大面积的橡胶及咖啡林地。
本工程建筑耐火级别为二级,高34.25米,结构类型为框架-剪力墙结构,占地面积为1802.93㎡,总建筑面积为18591.98㎡。
本工程1.系统采用临时高压供水系统,平时压力由稳压泵和气压罐保持;由消防水池、加压泵、稳压泵、报警阀、水流指示器和闭式喷头组成;系统按中危险II级考虑,最不利喷头压力为100kPa。
二.编制依据:《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002《给水排水构筑物施工及验收规范》GB50141-2002《自动喷水灭火系统设计规范》GB50084-2001(2005年版)《自动喷水灭火系统施工及验收规范》GB50261-2005国家和地方现行的其他设计规范及标准。
三.施工工艺流程:施工准备→管网及系统组件安装→系统试压和冲洗→系统调试。
四.系统施工准备1.自动喷水灭火系统施工前对采用的系统组件、管件及其他设备、材料进行现场检查,并符合下列要求:1.1系统组件、管件及其他设备、材料,符合设计要求和国家现行有关标准的规定,并出具出厂合格证;1.2喷头、报警阀、压力开关、水流指示器等主要系统组件经国家消防产品质量监督检验中心检测合格。
2.管材、管件进行现场外观检查,并符合下列要求:2.1材质:采用内外壁热镀锌加厚焊接钢管。
管径<DN100为丝扣连接,管径≥DN100为沟槽式连接件(卡箍)连接,管道刷大红色漆。
2.2表面无裂纹、缩孔、夹渣、折迭和重皮;2.3螺纹密封面完整、无损伤、无毛刺;2.4非金属密封垫片质地柔韧、无老化变质或分层现象,表面无折损,皱纹等缺陷;2.5法兰密封面完整光洁,不得有毛刺及径向沟槽;螺纹法兰的螺纹完整,无损伤。
3.喷头的现场检验符合下列要求:3.1喷头的型号、规格符合设计要求;3.2喷头的商标、型号、公称动作温度、制造厂及生产年月等标志齐全;3.3喷头外观无缺陷和机械损伤,螺纹密封面无伤痕,毛刺、缺丝或断丝的现象;3.4闭式喷头进行密封性能试验,并以无渗漏、无损伤为合格,试验数量宜从每批中抽查1%,但不得少于5只,试验压力为3.0Mpa;试验时间不得少于3min。
自动喷水灭火系统 施工方案

自动喷水灭火系统施工方案一、自动喷水灭火系统1.材料要求及连接方式消防喷淋系统及室内管道采用热镀锌钢管。
当管径DN<100mm时采用螺纹连接,DN≥100mm时采用沟槽连接,承压要求为1.6MPa。
2.施工准备2.1人员、机械、材料的准备根据施工组织设计的要求,落实施工人员的组织情况,并有计划的分批进场;落实好需用的机械,做好机械检修工作;施工所用材料,要早做好订货工作,保证及时到位,保证施工的正常进行。
2.2技术准备正式施工前,对各参与施工的有关管理人员、技术人员和工人进行技术待,使参与施工的有关人员对施工对象有一个比较全面、详细的了解,做到心中有数;交底内容包括本工程的特点、设计意图、设计变更和洽商、施工组织设计等;各项交底除有文字交底、口头交待外,必要时还可以用图表、实样、现场操作示范等形式,同时填写《技术交底记录单》,使每一位施工人员都明确自己的任务和目标。
3.及技术要求3.1吊架制作安装本工程选用固定管卡支吊架,支吊架采用角钢、圆钢或槽钢制作。
3.1.1支吊架的制作技术要求①管道支吊架的制作必须按照中的大样图和给排水标准图集中的样图进行。
②受力部件如膨胀螺栓的规格必须符合设计及有关技术标准规定。
③管道支吊架的焊接按照金属结构焊接工艺,焊接厚度不得小于焊件最小厚度,不能有漏焊、结渣或焊缝裂纹等缺陷;管卡的螺栓孔位置要准确。
④吊架制作完毕后,其外表面进行除锈处理,再涂防锈漆两遍。
3.1.2支吊架安装的技术要求①安装前的准备工作——放线定位。
首先根据设计图纸要求定出支吊架位置。
根据管道的设计标高,把同一水平直管段的两端的支架位置画在墙上或柱上,根据两点间的距离和坡度大小,算出两点的高度差,标在未端支架位置上,在两高差点拉一根直线,按照支架的间距在墙上或柱上标出每个中间支架的安装位置。
钢管管道支架的最大间距不应超过下表规定:DN(mm)-200666.57支架的最大间距(m)3.544.55②吊架安装。
预作用自动喷水灭火系统施工技术方案

预作用自动喷水灭火系统施工技术方案一、项目背景随着人们对安全的要求日益提高,自动喷水灭火系统成为建筑物、工厂、商业场所等公共场所必备的消防设施之一、自动喷水灭火系统通过传感器探测火灾并迅速启动喷水系统,可在火场发生火灾时迅速进行灭火。
因此,自动喷水灭火系统施工技术方案的制定和实施至关重要。
二、项目目标1.构建高效、可靠的自动喷水灭火系统;2.提高施工工艺,确保工程质量;3.提供合理和经济的施工方案;4.遵守国家有关消防设计和施工规范。
1.设计前期工作(1)了解项目的特点和要求,包括建筑结构、占地面积、设计容量等,并合理规划喷头布置、管道布设,确保覆盖到每个区域和角落。
(2)根据相关法律法规要求,编制自动喷水灭火系统施工图纸,并定期与建设方和消防部门进行沟通,确保施工方案符合要求。
(3)根据施工图纸,进行喷头、泵房、水泵、储水设施等设备的选型,确保设备的质量和性能满足要求。
2.施工准备工作(1)制定详细施工计划,明确各个工程节点和施工顺序。
(2)组织施工人员进行必要的培训,确保施工人员熟悉相关操作规程和安全知识。
(3)清理施工区域,并检查施工设备和工具是否符合要求。
3.管道布设(1)根据施工图纸,按照设计要求进行管道布设,包括主管道、支管道和喷头等。
(2)保证管道的连接牢固、密封性好,排除漏水隐患。
(3)在施工期间进行压力测试,确保管道的正常使用。
4.喷头布置(1)根据施工图纸,根据设计要求将喷头安装到相应位置。
(2)调整喷头的角度和喷射范围,确保喷水的覆盖效果和灭火效果。
(3)进行必要的漏水测试,排除喷头泄露的可能性。
5.设备安装和调试(1)按照设计要求安装喷水泵和水泵控制系统,并与消防报警系统进行联动。
(2)对设备进行必要的电气和机械连接,确保设备的正常使用。
(3)对设备进行调试,测试其工作状态和性能是否正常。
6.完工验收和维护(1)对施工工程进行验收,确保施工质量符合国家有关规定和建设方的要求。
消防喷淋施工方案-(1).(DOC)

消防喷淋施工方案一、施工准备工作在进行消防喷淋系统的施工之前,需要做好以下准备工作:1.定位:根据建筑物的布局和消防需求确定消防喷淋系统的布置位置。
2.设计方案:制定详细的施工方案,包括管道布置、喷头位置、水源等。
3.材料采购:准备好所需的喷淋管道、喷头、阀门等材料。
4.人员培训:确保施工人员具备相关技术和操作经验,能够熟练操作施工设备。
5.安全防护:提前做好安全防护工作,保障施工人员和周围环境的安全。
二、施工流程1. 安装管道1.确定管道布置方案,安装主干管道和支线管道。
2.将喷头与管道连接,确保连接处密封可靠。
3.根据需求安装阀门,用于控制水流和区域分隔。
2. 安装喷头1.按照设计要求安装喷头,注意喷头位置的高度和角度。
2.调整喷头的喷射范围和角度,确保覆盖面积均匀。
3. 接通水源1.将消防喷淋系统与水源管道连接。
2.测试管道是否漏水,调试阀门控制水流。
4. 系统测试1.进行系统全面测试,检查管道是否有堵塞或漏水现象。
2.模拟火灾场景,测试消防喷淋系统的喷水效果和覆盖范围。
三、验收与保养1. 系统验收1.请消防部门或相关机构对消防喷淋系统进行验收,确保符合安全标准。
2.备案相关资料,包括设计方案、安装记录等。
2. 系统保养1.定期对消防喷淋系统进行保养和维护,确保设备正常运行。
2.注意定期清洗喷头,清理管道内部杂质,防止堵塞。
四、总结消防喷淋施工是保障建筑物火灾安全的重要措施,正确的施工方案和严格的执行能够有效提升系统的可靠性和安全性。
施工人员应始终把安全放在首位,遵守相关规定和标准,确保施工过程安全顺利。
同时,定期对消防喷淋系统进行检查和保养,及时发现问题并加以解决,以保证系统的长期有效运行。
以上是消防喷淋施工方案的相关内容,希望对您有所帮助。
(完整版)自动喷水灭火系统施工方案

自动喷水灭火系统施工方案一、自动喷水灭火系统施工内容如下:1、各防火分区自动喷水信号蝶阀、水流指示器及喷头等的安装。
2、自动喷水灭火给水系统管网的水压试验及水严密性试验和管道水冲洗。
3、室外消防水泵结合器的安装。
4、消防增压给水设备的安装。
二、劳动力安排和施工工具1、劳动力安排:技术工人6人,安装工人16人2、施工机具、设备需要量(主要机具、设备)喷头安装专用工具8套液体流量计1台电焊机2台套丝机1台打压泵1套电锤6台冲击钻6台手动吊葫芦1台无齿锯1台三、施工方法自动喷水灭火系统的给水管道安装,采用各层干、支管道集中预制,现场安装的施工方案。
其主要施工内容有以下几点:自动喷水灭火系统的施工程序为:(立管)干管——支管——试压——冲洗——喷头安装1、安装工序支吊架安装——干管安装——报警阀安装——立管安装——喷洒分层干支管安装水流指示器——信号蝶阀——水泵结合器安装——管道试压——管道冲洗——喷头支管安装(系统试压及冲洗)——喷头支管安装(系统试压及冲洗)报警阀配件、喷头安装——系统通水测试2、喷淋系统管网安装,一般是在空调系统管道安装完毕后,方可进行管网安装。
管网安装时可分两部分实施,自上而下,先垂直后水平的方法,并按分层、分区的施工程序,分段进行施工。
3、管材及管道连接方式:(1)消火栓系统管材,选用热镀锌钢管。
管道连接方式,当DN<100mm采用螺纹连接,DN≥100mm采用法兰连接和沟槽连接,设备与管道连接采用法兰连接。
管道与设备连接,采用丝接和法兰连接。
4、管道支吊架制作:(1)管道支吊架是根据管径大小分别制作,当管径DN≥65mm 的管道支吊架,采用U型管道支吊架。
(2)管道支吊架安装的最大间距为DN150 8.0m DN100 6.5m DN80 6.0m DN65 6.0m(3)管道支吊架制作:a、用角钢加工成龙门架,加工尺寸按每层管道标高制作,角钢接口采用对接满焊。
b、焊成的龙门架应平整、方正、尺寸准确。
自动喷水灭火系统施工方案

自动喷水灭火系统施工方案1.引言自动喷水灭火系统是一种常见的消防设备,用于保护建筑物和人员免受火灾的伤害。
本文将提供一个详细的自动喷水灭火系统施工方案,旨在确保系统的有效性和可靠性。
2.背景介绍自动喷水灭火系统是一种基于水压和火灾探测技术的消防系统。
其主要由水源、水泵、喷头、管道和控制设备等组成。
在火灾发生时,系统会自动探测火灾信号,并立即启动喷水装置以灭火。
3.施工准备在开始自动喷水灭火系统的施工前,需要进行以下准备工作:3.1 施工图纸设计:根据建筑物的特点和需求,设计合适的喷头布置和管道走向。
3.2 设备选型:根据灭火需求和预算限制,选择合适的水源、水泵和控制设备。
3.3 施工材料准备:采购喷头、管道、接头、阀门等施工所需的材料。
4.施工步骤4.1 安装水源:根据实际情况选择自来水源、水箱或水井作为系统的供水来源。
将水源与系统的进水口连接。
4.2 安装水泵:根据设计要求,选取适当的水泵,并将其安装在合适的位置。
连接水泵和水源之间的管道。
4.3 安装喷头:根据设计图纸,确定喷头的位置和数量。
使用适当的工具将喷头安装在建筑物内部和外部的关键区域。
4.4 安装管道:按照设计要求,将管道沿着建筑物的结构和走廊布置好。
注意管道的固定和连接,以确保系统的稳定性和密封性。
4.5 连接控制设备:将控制设备与水泵、喷头和火灾探测器连接。
进行必要的电气布线和接地工作。
4.6 测试和调试:完成施工后,对自动喷水灭火系统进行全面的测试和调试。
确保各个部件和设备正常工作,并且能够准确灭火。
5.安全考虑在自动喷水灭火系统施工过程中,需要始终注意以下安全事项:5.1 使用符合相关标准的施工材料和设备。
5.2 遵守消防安全规范,确保施工现场的安全。
5.3 防止施工过程中的漏水和管道堵塞问题。
5.4 对系统进行适当的防雷和接地处理。
5.5 安装明确的标志和指示牌,以便在紧急情况下警示人员。
6.维护与检修自动喷水灭火系统的维护和检修工作非常重要,以确保其长期可靠和高效的工作。
消防喷淋施工方案-(1)

消防喷淋施工方案-(1)1. 引言消防喷淋系统是建筑物中重要的消防设施之一,其有效性直接关系到火灾时的人员安全以及财产保护。
消防喷淋系统通过喷头释放水雾或水流,控制火势蔓延,并缓解火势,提供灭火和疏散途径。
本文将对消防喷淋施工方案进行详细介绍。
2. 施工前准备在进行消防喷淋系统的施工前,需要进行以下准备工作:•确认消防喷淋系统布置图纸并进行核对。
•确认消防喷淋系统所需材料的准备情况,包括管道、喷头、阀门等。
•检查施工场地是否符合消防施工的要求,如通风良好、电气设备关闭等。
3. 施工步骤消防喷淋系统的施工一般包括以下步骤:•布设管道:根据系统布置图纸,在建筑物内部进行管道的布设,确保管道连接紧密、无渗漏。
•安装喷头:根据设计要求,在管道合适位置安装喷头,确保与管道连接紧密,并能够覆盖到需要保护的区域。
•安装阀门:在管道上安装阀门,用于控制水流的开启和关闭,保证系统能够快速响应火灾。
•压力测试:完成系统安装后,进行管道的压力测试,确保系统正常运行并无渗漏。
•系统连接:将消防喷淋系统与消防水源或泵房连接,确保系统能正常供水。
4. 施工注意事项在进行消防喷淋系统的施工过程中,需要注意以下事项:•安全第一:施工人员需遵守相关安全操作规程,佩戴好安全防护用具,确保施工过程中人身安全。
•严格按照图纸要求施工:管道布设、喷头安装等需要严格按照设计要求进行,确保系统能够正常工作。
•严禁私自改动:任何人员不得擅自改动设计图纸或施工方案,如有需要应及时汇报到相关负责人。
5. 施工完成消防喷淋系统施工完成后,需进行系统调试和验收,确保系统的正常运行。
同时,还需为系统的日常维护和定期检查做好准备,以保证系统长期有效性。
6. 结语消防喷淋系统的施工是一项需要高度细致和严谨的工程,只有严格按照施工方案进行操作,才能够确保系统的可靠性和稳定性。
希望本文提供的消防喷淋施工方案能够帮助到相关施工人员,有效提高施工质量和工作效率。
自动喷水灭火系统安装施工方案

自动喷水灭火系统安装施工方案自动喷水灭火系统的施工工艺流程:施工准备f干管安装f报警阀安装f立管安装f喷洒分区干、支管安装f喷洒头支管安装一管道试压一管道冲洗f减压装置安装f报警阀配件及其他组件安装、喷洒头安装f系统通水调试一、施工准备1.根据现场情况对施工图进行复核,核对各管道的坐标,标高是否有叉或排列位置不当的现象。
2.检查预埋和预留洞是否准确。
3.检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。
二、干管安装1.管道材料及连接:自动喷水灭火系统的管道,工作压力W1.20MPa时,采用热镀锌钢管;DNlOO及以下采用丝扣连接,DNlOO及以上采用沟槽式卡箍连接。
无论何种连接方式,均不得减少管道的流通面积。
(1)螺纹连接的要求:管道应采用机械切割,切割面不得有飞边,毛刺。
加工的管子螺纹封面应完整、光滑,不得有缺丝或断丝,尺寸偏差应符合标准要求。
当管道变径时,应采用异径大小头;在管道变径处不得采用补芯。
如必须采用补芯时,三通上可用1个,四通上不应超过2个,大于DN50的管道不得采用补芯。
螺纹连接的密封填料应均匀附着在管道的螺纹面上,拧紧螺纹时,不得将填料挤入管内。
如果填料采用麻丝时,应在附着在螺纹面加麻丝上涂抹白铅油,管道连接后清除麻头,并在接头处涂防锈漆。
(2)沟槽连接的要求:沟槽式管路连接系统是用压力响应式密封圈套两连接钢管端部,两片卡件包裹密封圈并卡入钢管沟槽上,紧两圆头椭圆颈螺栓,实现钢管密封连接。
用电动滚槽机加工沟槽,沟槽宽度、深度按照生产厂家的要求进行加工。
喷洒干管用沟槽连接每根配管长度不宜超过6m,直管段可把几根连接在一起,使用倒链安装,但不宜过长。
2.管道穿过建筑物时的变形缝时,应设置柔性短管。
穿过墙体或楼板时应加设套管。
三、管道支、吊架的安装1.管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定,它应满足强度条件和刚度条件。
最大间距见表8-1。
.支、吊架的受力部件,如横梁、吊杆、螺栓等应符合设计要求和国家规定。
自动喷水灭火系统施工方法及技术措施

自动喷水灭火系统施工方案一、工程概况:工程名称:商业楼(自编名百德商业中心)地下室扩建工程建设单位:广州市金罄泰房地产有限公司设计单位:广州番禺区市桥建筑设计院有限公司监理单位:广州市宏业金基建设监理咨询有限公司施工单位:广州市国权建筑工程有限公司工程地址:番禺区市桥街桥东路 号地段层数 幢:地下 层 幢结构类型 框剪本工程为地下室负一层,建筑面积: ²,施工范围包括:室内消水栓及自动喷水灭火系统安装,自动喷水灭火系统的喷头采用 ℃直立型。
二、验收规范:、《建筑设计防火规范》。
、《建筑电气工程施工质量验收规范》。
、《汽车库,修车库,停车场设计防火规范》。
、《自动喷水灭火系统施工及验收规范》。
、《建筑给水排水及采暖工程施工质量验收规范》 - 、国家现行的其它有关消防法律、法规。
三、 相关规定:、 消防安装工程施工除执行相应消防系统的施工及验收规范的规定。
、 消防设计必须是经过当地公安消防机关审核,具有审核合格的审核意见书。
、 消防施工单位必须向当地公安消防机关出具相应消防安装施工资质证,并办理进场许可证。
、 设计变更必须经过公安消防机关审核和签认。
、 消防安装施工用材料、设备及其配件应经国家消防产品质量监督检验中心检测合格。
、 消防安装施工方由具有相应消防专业知识的技术人员和一定实践经验的技术工人承担。
、 设计单位应向施工单位进行技术交底,施工单位技术负责人应向有关的施工人员作施工交底。
、设备平面布置图、系统图、安装图等篱工图纸及有关技术文件应完整、齐全。
、 系统组件、管件及其它设备、材料,应能保证正常施工需要。
、 施工机具、检测仪器、仪表齐备,并经过检验或周检合格,能满足施工需要。
、材料、设备及其零配件在施工安装之前应进行清扫,除去内外污垢和杂物。
安装中断时,其敞口外应封闭。
四、 施工材料、设备质量保证:、自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备材料进行现场检查,使其符合下列要求:、系统组件、管件及其它设备、材料,应符合设计要求和国家现行有关标准的规定,并有出厂合格证;、 喷头、报警阀,压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

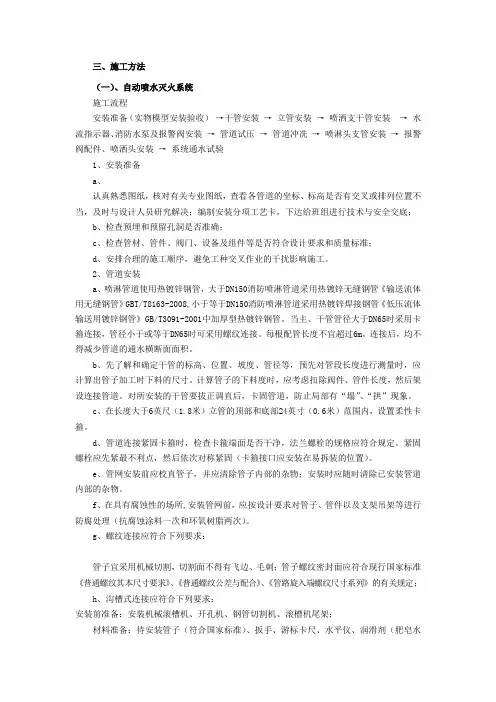

三、施工方法(一)、自动喷水灭火系统施工流程安装准备(实物模型安装验收)→干管安装→立管安装→喷洒支干管安装→水流指示器、消防水泵及报警阀安装→管道试压→管道冲冼→喷淋头支管安装→报警阀配件、喷洒头安装→系统通水试验1、安装准备a、认真熟悉图纸,核对有关专业图纸,查看各管道的坐标、标高是否有交叉或排列位置不当,及时与设计人员研究解决;编制安装分项工艺卡,下达给班组进行技术与安全交底;b、检查预埋和预留孔洞是否准确;c、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准;d、安排合理的施工顺序,避免工种交叉作业的干扰影响施工。
2、管道安装a、喷淋管道使用热镀锌钢管,大于DN150消防喷淋管道采用热镀锌无缝钢管《输送流体用无缝钢管》GBT/T8163-2008,小于等于DN150消防喷淋管道采用热镀锌焊接钢管《低压流体输送用镀锌钢管》GB/T3091-2001中加厚型热镀锌钢管。
当主、干管管径大于DN65时采用卡箍连接,管径小于或等于DN65时可采用螺纹连接。
每根配管长度不宜超过6m。
连接后,均不得减少管道的通水横断面面积。
b、先了解和确定干管的标高、位置、坡度、管径等,预先对管段长度进行测量时,应计算出管子加工时下料的尺寸。
计算管子的下料度时,应考虑扣除阀件、管件长度,然后架设连接管道。
对所安装的干管要拔正调直后,卡固管道,防止局部有“塌”、“拱”现象。
c、在长度大于6英尺(1.8米)立管的顶部和底部24英寸(0.6米)范围内,设置柔性卡箍。
d、管道连接紧固卡箍时,检查卡箍端面是否干净,法兰螺栓的规格应符合规定。
紧固螺栓应先紧最不利点,然后依次对称紧固(卡箍接口应安装在易拆装的位置)。
e、管网安装前应校直管子,并应清除管子内部的杂物;安装时应随时清除已安装管道内部的杂物。
f、在具有腐蚀性的场所,安装管网前,应按设计要求对管子、管件以及支架吊架等进行防腐处理(抗腐蚀涂料一次和环氧树脂两次)。
g、螺纹连接应符合下列要求:管子宜采用机械切割,切割面不得有飞边、毛刺;管子螺纹密封面应符合现行国家标准《普通螺纹其本尺寸要求》、《普通螺纹公差与配合》、《管路旋入端螺纹尺寸系列》的有关规定;h、沟槽式连接应符合下列要求:安装前准备:安装机械滚槽机、开孔机、钢管切割机、滚槽机尾架;材料准备:待安装管子(符合国家标准)、扳手、游标卡尺、水平仪、润滑剂(肥皂水或洗洁剂)木榔头、移动脚手架等。
按管路设计要求组装好待装管子所需的支吊架。
钢管滚槽:用切管机将管材按所需长度切断(切口应平整,切口外若有毛刺应用角向砂轮磨光机磨平)。
将需加工的钢管一端套入滚槽机碾轴上,另一端架在滚槽机尾架上,并将水平仪放置钢管上部,测量钢管是否处于水平位置。
水平后再将钢管端面与滚槽机止面贴紧,使钢管中轴线与滚槽机止面呈90度。
启动滚槽机电机,徐徐压下千斤顶,使上碾轮均匀滚压钢管至预设定的沟槽深度为止。
停机后用游标卡尺检查沟槽的深度和宽度,确认符合标准要求后取出钢管,并再次检查钢管滚压端面是否平整或有毛刺,如不平整或有毛刺需用锉刀锉平和锉掉毛刺。
最后将加工好的钢管整齐的堆放在半成品区。
安装管道安装必须遵循先装支吊架、大口径总管、立管,后装小口径分管的原则。
安装过程中不可跳装、分段装,必须从起点按顺序连续安装,以免出现段与段之间连接困难和影响管路整体性能。
检查橡胶密封圈是否损伤,将其套上一根成品钢管的端部。
将另一根成品钢管靠近已套上橡胶密封圈的成品钢管端部,两端处应留有一定的间隙,间隙应符合标准要求。
钢管位置摆好再将橡胶密封圈套一半至另一根钢管端部,使橡胶密封圈位于接口中间部位,并在其周边均匀涂抹润滑剂(洗洁剂或肥皂水)。
检查管道中轴线。
在接口位置(橡胶密封圈外侧)上下卡上卡箍,并将卡箍凸边卡进沟槽内。
在卡箍螺丝位置,穿上螺栓,并均匀对称拧紧螺母,防止橡胶密封圈起皱。
检查确认卡箍凸边全圆周卡进沟槽内。
钢管开孔安装机械三通,机械四通的钢管应在支管与主管接头部位用开孔机开孔。
开孔时用链条将开孔机固定于钢管预定开孔位置,启动电机转动钻头。
操作设置在开孔机顶部的手轮(或手柄),转动手轮缓慢向下,并适量添加开孔钻头的润滑剂(以保护钻头),完成钻头在钢管上开孔。
清理钻落金属块和开孔部位残渣,如孔洞有毛刺,须用砂轮打磨光滑。
焊接连接应符合现行国家标准《工业管道工程施工及验收规范》、《现场设备工业管道焊接工程施工及验收规范》的有关规定。
i、管道的安装位置应符合设计要求。
当设计无要求时,管道中心线与梁、柱、楼板等的最小距离应符合下表的规定:j、穿墙,穿楼板管道根据规范放置套管,在套管与管道之间用防火材料密封,采用FM/UL认可的工法。
3、报警阀安装应设在明显、易于操作的位置,阀中心距地高度宜为 1.2m。
报警阀处的地面应有排水措施,环境温度不应低于4℃,报警阀组装应符合产品说明书和设计要求,控制阀应有启闭指示装置,并使阀门工作处于常开状态。
报警阀与管道连接采用卡箍法兰连接。
4、喷淋立管安装立管安装在竖井内时,立管底部的支吊架要牢固,防止立管下坠。
5、喷淋分层干管安装a、管道的分支预留口在吊装前应先预制好,丝接的用三通定位预留口,所有预留口均加好临时丝堵;b、管道横向安装应保证0.002-0.005坡度,当局部区域难以利用排水管将水排净时应采取相应排水措施,当喷头数量少于或等于5只时,可在管道低凹处加设堵头,当喷头数量大于5只时,宜装设带阀门的排水管。
c、吊顶内的管道安装应与通风管道的位置协调好;d、不同管径的自喷管道连接不宜采用补心,应采用异径管箍,弯头上不得用补心,应采用异径弯头;e、向上喷的喷洒头在没安装操作空间的情况下可先与分支干管安装好,其它管道安装时不易操作的位置也应先安装好向上喷的喷洒头;f、喷洒分支水流指示器后不得连接其它用水设施。
6、水流指示器安装一般安装在每层的水平分支干管或某区域的分支干管上,应水平安装,倾斜度不宜过大,保证叶片活动灵敏,水流指示器前后应保持有5倍安装管径长度的直管段,安装时注意水流方向与指示器的箭头一致(水流指示器与管道连接采用卡箍法兰连接)。
7、消防水泵安装a、水泵的规格型号应符合设计要求;并应有产品合格证和安装使用说明书。
b、水泵配管安装应在水泵定位找平、找正、固定后进行。
水泵设备不得承受管道重量,安装顺序为逆止阀、阀门依次与水泵接牢,与水泵相连接配管的一片法兰先与阀门法兰紧牢,用线坠找直、找正,量出配管尺寸,配管先点焊在这片法兰上,再把法兰松开取下焊接,冷却后再与阀门连接好,最后再焊与配管相连的另一片法兰;c、配管法兰应与水泵、阀门的法兰相符,阀门安装手轮方向应便于操作,标高一致配管排列整齐。
d、消防水泵的安装,应符合现行国家标准《机械设备安装工程施工及验收规范》的有关规定。
e、消防水泵出水管上安装止回阀和压力表,并宜安装检查和试水用的放水阀,消防水泵泵组的总出水管上还应安装压力表的泄压阀;安装压力表时应加缓冲装置。
压力表和缓冲装置之间应安装旋塞;压力表量程应为工作压力的2~2.5倍。
f、吸水管及其附件的安装应符合下列要求:吸水管上的控制阀安装应在水泵固定于基础上之后再进行安装,其直径不应小于消防水泵吸水口直径,且不应采用蝶阀。
当消防水泵和消防水池位于独立的两个基础上,且相互为刚性连接时,吸水管上应加设柔性连接管。
吸水管水平管段上不应有气囊和漏气现象。
8、管道试压喷淋系统试压可分层分段进行,上水时最高点要有排气装置,进水、排水点各安装一块压力表,上满水后检查管路有无渗漏,如有法兰、阀门等部位渗漏,应将其坚固后无渗漏方可加压,升压后如再出现渗漏时先作好标记,卸压后再处理,必要时泄水处理。
系统强度压力试验应满足NFPA、FM及国标及业主要求,稳压2h(介质为自来水),检查被试验管道的卡箍接口(或丝口)有无泄漏,如无泄漏再将压力降至工作压力进行严密性压力试验,稳压24h后再次检查管道,如无泄漏无变形为合格;试压合格后及时办理验收手续。
9、管道冲洗消防管道在试压完毕后可连续做冲洗工作,冲洗流速应不低于1.5m/s。
冲洗前先将系统中的过滤装置拆除,冲洗水质合格后重新装好,冲洗出的水要有排放去向,不得损坏其它成品。
冲洗结果必须达到FM的要求。
10、吊顶层喷洒头末端支管安装该段管不能与分支干管同时顺序完成,要与吊顶装修同步进行。
吊顶龙骨装完,根据吊顶材料厚度定出喷洒头预留口标高,并保证喷洒坐标准确。
喷头与吊顶接触牢固。
支管安装完,预留口用丝堵先拧紧,准备系统试压。
11、喷洒系统试压封吊顶前进行试压,为了不影响吊顶装修进度分层分段试压,试压完毕后冲洗管道,合格后可封闭吊顶。
吊顶材料在管箍甩口处开一个30mm的孔,把预留口露出,吊顶装修完毕后把丝堵卸下换装成喷洒头。
12、报警阀配件安装压力开关、水力警铃、延迟器应在交工前进行,延迟器安装在闭式喷头自动喷水火系统上,是防止误报警的设施。
与报警阀连接的管道应采用热镀锌钢管。
13、喷洒头安装a、喷头的规格、类型、动作温度要符合设计要求;b、喷洒头安装的保护面积、喷头间距及距墙、柱的距离应符合规范要求,喷洒头之间的最大间距不应大于3.6m;c、喷洒头的两翼方向应成排统一安装。
护口盘要紧帖吊顶,走廊单排的喷头两翼应横向安装。
d、安装喷洒头应使用特制专用扳手,填料采用聚四氟乙烯带,防止损坏和污染吊顶;严禁利用喷头的框架施拧;喷头的框架、溅水盘产生变形或玻璃球损伤时,应采用规格、型号相同的喷头更换。
e、喷洒头的溅水盘和天花板(或屋顶板)之间的距离在7.5cm至15cm之间为宜(除了天花板类型的下垂型喷洒头以外)。
对于倾斜的屋顶,天花板下的喷洒头应该与倾斜面垂直。
f、所有ESFR喷头应在顶部管道安装好后立即安装。
同时在安装ESFR喷头时,特别注意301毫米内投影下不需有遮挡物,600毫米内投影下的遮挡物的大小需要满足FM 的规范要求。
安装时,具体按照如下图示意画出每个ESFR喷头周围遮挡物图纸。
g、除施工图中注明外,所有宽度>120cm的风管、成排布置的管道和桥架下应增加喷洒头。
在腐蚀区域的喷洒管道应该增加阀门。
h、当喷洒头安装在2.1m以下时,应加设喷洒头保护装置。
i、在喷洒头之间保持合理的间距的前提下,使天花板类型的喷洒头的安装与建筑学协调一致j、在喷洒头之间保持合理的间距的前提下,使喷洒器和灯具的安装协调一致k、在喷洒头的安装会影响天花板美观时,应该从美观的角度考虑。
只有在经过现场工程师的认可后,喷洒头的安装才能够进行。
l、喷头安装应在系统试压、冲洗合格后进行。
喷头安装时宜采用专用的弯头、三通。
m、喷头安装时,不得对喷头进行拆装、改动,并严禁给喷头附加任何装饰性涂层。
当喷头的公称直径小于10mm时,应在配水干管或配水管上安装过滤器。
