生成标准图框

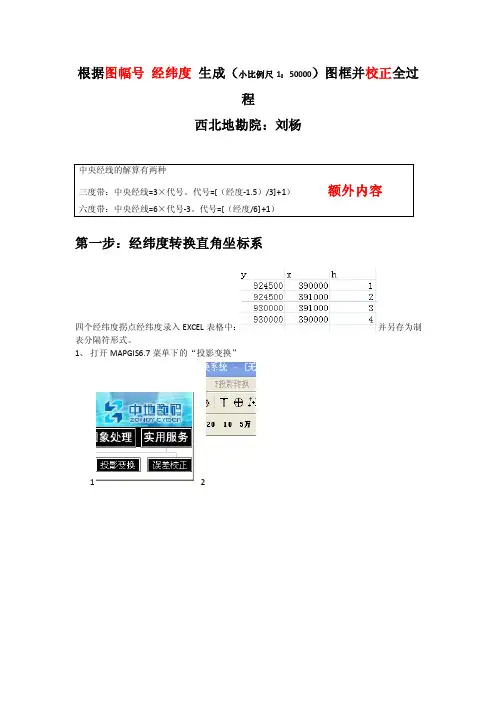

MAPGIS6.7根据图幅号、经纬度,生成小比例尺1：50000图框全过程
根据图幅号经纬度生成（小比例尺1：50000）图框并校正全过
程
西北地勘院：刘杨
第一步：经纬度转换直角坐标系
四个经纬度拐点经纬度录入EXCEL表格中：并另存为制表分隔符形式。
1、打开MAPGIS6.7菜单下的“投影变换”
12
3 4
5 6 7
8
9经纬度转换成直角坐标后形式。
二、制作投影框为后面做准备：
关闭并自己命名“投影拐点1”保存点线文件（放置第一个文件夹里）“文件夹一”
2根据图幅号生成标准图框
新建“文件夹二”用于图名生成小比例尺1：50000图框文件：
MAPGIS6.7图幅号生成标准图框过程
2、已知图幅号例如：
3、已知左下角经纬度坐标及右上角经纬度坐标
注意：这个坐标基本不用
1
23
4
5
纬度385000改成390000，点击图框文件名输入TK001,保存在“文件夹二”里面
待点、线、区文件保存完成。
第三部四点校正
，这就是小比例尺误差校正的全部过程。
用鼠标点击十字位置会变成青色，单击是。
上面关闭文件这一步很重要
上面箭头理论值输入的编号要和实际值编号一致。
第三部完成后就可以关闭所以窗口。
校正结束。
根据图幅号生成的的图框，只含有图面坐标，没有实际坐标，通过校正达到消除误差，添加实际坐标的目的。
平移到实际坐标
的位置应该更准确。

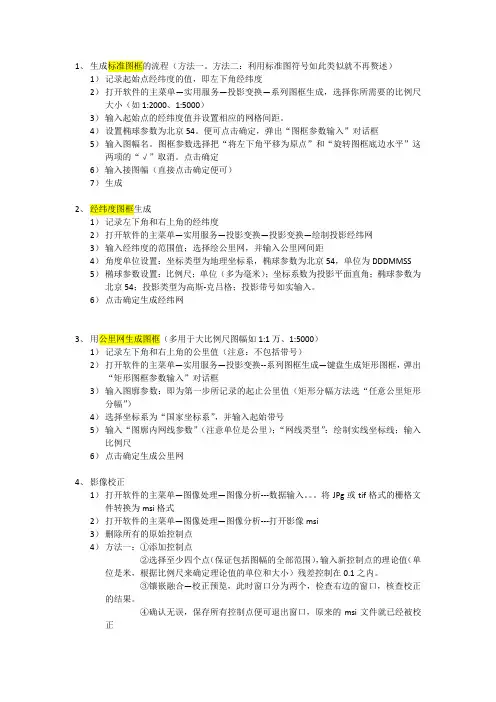

生成标准图框的流程
1、生成标准图框的流程（方法一。
方法二：利用标准图符号如此类似就不再赘述）1）记录起始点经纬度的值，即左下角经纬度2）打开软件的主菜单—实用服务—投影变换—系列图框生成，选择你所需要的比例尺大小（如1:2000、1:5000）3）输入起始点的经纬度值并设置相应的网格间距。
4）设置椭球参数为北京54。
便可点击确定，弹出“图框参数输入”对话框5）输入图幅名。
图框参数选择把“将左下角平移为原点”和“旋转图框底边水平”这两项的“√”取消。
点击确定6）输入接图幅（直接点击确定便可）7）生成2、经纬度图框生成1）记录左下角和右上角的经纬度2）打开软件的主菜单—实用服务—投影变换—投影变换—绘制投影经纬网3）输入经纬度的范围值；选择绘公里网，并输入公里网间距4）角度单位设置：坐标类型为地理坐标系，椭球参数为北京54，单位为DDDMMSS 5）椭球参数设置：比例尺；单位（多为毫米）；坐标系数为投影平面直角；椭球参数为北京54；投影类型为高斯-克吕格；投影带号如实输入。
6）点击确定生成经纬网3、用公里网生成图框（多用于大比例尺图幅如1:1万、1:5000）1）记录左下角和右上角的公里值（注意：不包括带号）2）打开软件的主菜单—实用服务—投影变换--系列图框生成—键盘生成矩形图框，弹出“矩形图框参数输入”对话框3）输入图廓参数：即为第一步所记录的起止公里值（矩形分幅方法选“任意公里矩形分幅”）4）选择坐标系为“国家坐标系”，并输入起始带号5）输入“图廓内网线参数”（注意单位是公里）；“网线类型”：绘制实线坐标线；输入比例尺6）点击确定生成公里网4、影像校正1）打开软件的主菜单—图像处理—图像分析---数据输入。
将JPg或tif格式的栅格文件转换为msi格式2）打开软件的主菜单—图像处理—图像分析---打开影像msi3）删除所有的原始控制点4）方法一：①添加控制点②选择至少四个点（保证包括图幅的全部范围），输入新控制点的理论值（单位是米，根据比例尺来确定理论值的单位和大小）残差控制在0.1之内。

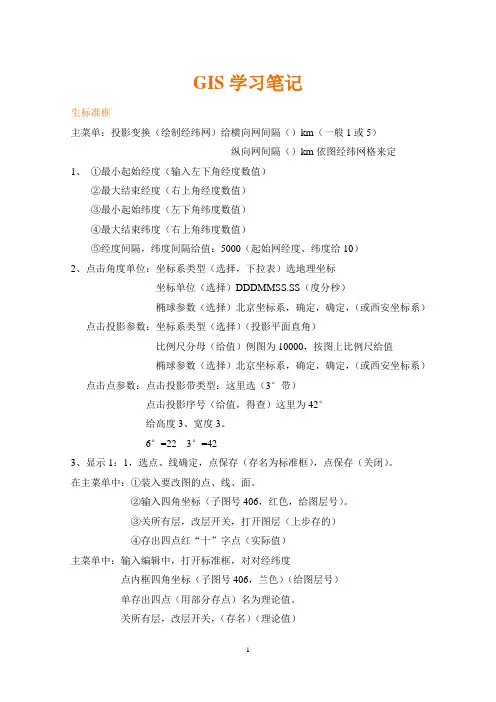

GIS操作手册
GIS学习笔记生标准框主菜单：投影变换（绘制经纬网）给横向网间隔（）km（一般1或5）纵向网间隔（）km依图经纬网格来定1、①最小起始经度（输入左下角经度数值）②最大结束经度（右上角经度数值）③最小起始纬度（左下角纬度数值）④最大结束纬度（右上角纬度数值）⑤经度间隔，纬度间隔给值：5000（起始网经度、纬度给10）2、点击角度单位：坐标系类型（选择，下拉表）选地理坐标坐标单位（选择）DDDMMSS.SS（度分秒）椭球参数（选择）北京坐标系，确定，确定，（或西安坐标系）点击投影参数：坐标系类型（选择）（投影平面直角）比例尺分母（给值）例图为10000，按图上比例尺给值椭球参数（选择）北京坐标系，确定，确定，（或西安坐标系）点击点参数：点击投影带类型：这里选（3°带）点击投影序号（给值，得查）这里为42°给高度3、宽度3。
6°=22 3°=423、显示1：1，选点、线确定，点保存（存名为标准框），点保存（关闭）。
在主菜单中：①装入要改图的点、线、面。
②输入四角坐标（子图号406，红色，给图层号）。
③关所有层，改层开关，打开图层（上步存的）④存出四点红“十”字点（实际值）主菜单中：输入编辑中，打开标准框，对对经纬度点内框四角坐标（子图号406，兰色）（给图层号）单存出四点（用部分存点）名为理论值。
关所有层，改层开关，（存名）（理论值）4、实用服务中①点误差校正，（打开实际值、理论值）②实际值用（红“十”光标点）S——实际值，E——实际（确定），1：1实际确定，F自动采集控制点（1、2、3、4）。
③控制点（理论值）（以上①②）（添加控制点）用手动控制点（存名控制点）关闭要校正的图（文件—保存控制点），打开文件，打开控制点。
④数据校正（保存点线区）另存文件（带NEW的P、L、T）存入输入编辑中，打开标准图框，添加点线区文件输入编辑中，打开标准图框（改后的）⑤文件（打开标准图框）删除标准图框。

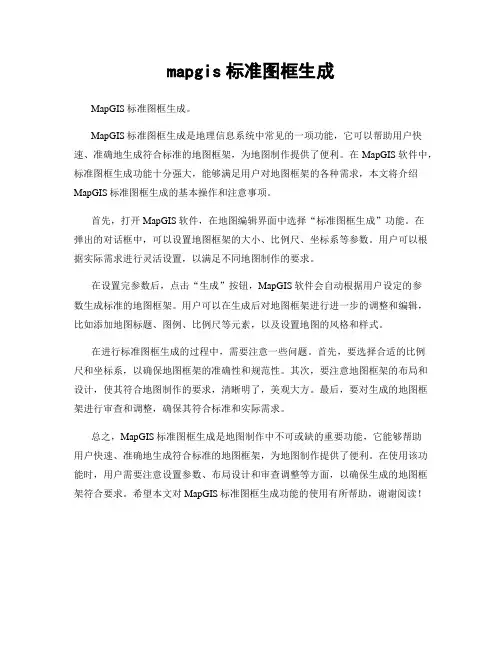

mapgis标准图框生成
mapgis标准图框生成
MapGIS标准图框生成。
MapGIS标准图框生成是地理信息系统中常见的一项功能，它可以帮助用户快速、准确地生成符合标准的地图框架，为地图制作提供了便利。
在MapGIS软件中，标准图框生成功能十分强大，能够满足用户对地图框架的各种需求，本文将介绍MapGIS标准图框生成的基本操作和注意事项。
首先，打开MapGIS软件，在地图编辑界面中选择“标准图框生成”功能。
在
弹出的对话框中，可以设置地图框架的大小、比例尺、坐标系等参数。
用户可以根据实际需求进行灵活设置，以满足不同地图制作的要求。
在设置完参数后，点击“生成”按钮，MapGIS软件会自动根据用户设定的参
数生成标准的地图框架。
用户可以在生成后对地图框架进行进一步的调整和编辑，比如添加地图标题、图例、比例尺等元素，以及设置地图的风格和样式。
在进行标准图框生成的过程中，需要注意一些问题。
首先，要选择合适的比例
尺和坐标系，以确保地图框架的准确性和规范性。
其次，要注意地图框架的布局和设计，使其符合地图制作的要求，清晰明了，美观大方。
最后，要对生成的地图框架进行审查和调整，确保其符合标准和实际需求。
总之，MapGIS标准图框生成是地图制作中不可或缺的重要功能，它能够帮助
用户快速、准确地生成符合标准的地图框架，为地图制作提供了便利。
在使用该功能时，用户需要注意设置参数、布局设计和审查调整等方面，以确保生成的地图框架符合要求。
希望本文对MapGIS标准图框生成功能的使用有所帮助，谢谢阅读！。

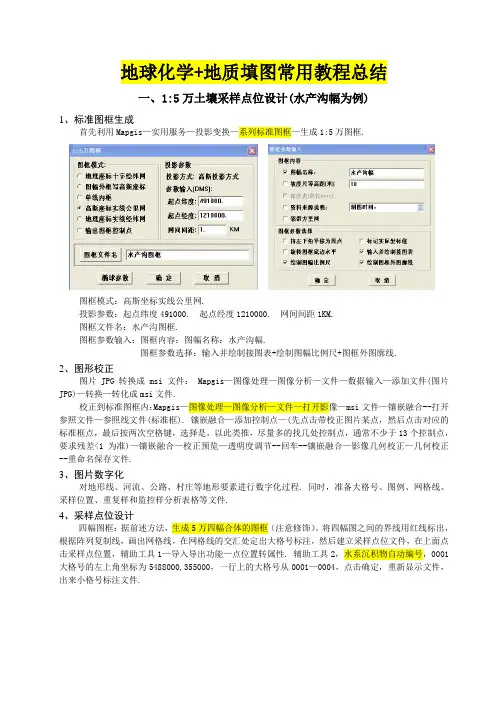

地球化学+地质填图教程总结
地球化学+地质填图常用教程总结一、1:5万土壤采样点位设计(水产沟幅为例)1、标准图框生成首先利用Mapgis—实用服务—投影变换—系列标准图框—生成1:5万图框.图框模式：高斯坐标实线公里网.投影参数：起点纬度491000. 起点经度1210000. 网间间距1KM.图框文件名：水产沟图框.图框参数输入：图框内容：图幅名称：水产沟幅.图框参数选择：输入并绘制接图表+绘制图幅比例尺+图框外图廓线.2、图形校正图片JPG转换成msi文件： Mapgis—图像处理—图像分析—文件—数据输入—添加文件(图片JPG)—转换—转化成msi文件.校正到标准图框内：Mapgis—图像处理—图像分析—文件—打开影像—msi文件—镶嵌融合--打开参照文件—参照线文件(标准框). 镶嵌融合—添加控制点—(先点击带校正图片某点，然后点击对应的标准框点，最后按两次空格键，选择是，以此类推，尽量多的找几处控制点，通常不少于13个控制点，要求残差<1为准)—镶嵌融合—校正预览—透明度调节--回车--镶嵌融合—影像几何校正—几何校正--重命名保存文件.3、图片数字化对地形线、河流、公路、村庄等地形要素进行数字化过程. 同时，准备大格号、图例、网格线、采样位置、重复样和监控样分析表格等文件.4、采样点位设计四幅图框：据前述方法，生成5万四幅合体的图框（注意修饰）。
将四幅图之间的界线用红线标出，根据阵列复制线，画出网格线，在网格线的交汇处定出大格号标注，然后建立采样点位文件，在上面点击采样点位置，辅助工具1—导入导出功能—点位置转属性. 辅助工具2，水系沉积物自动编号，0001大格号的左上角坐标为5488000,355000，一行上的大格号从0001—0004，点击确定，重新显示文件，出来小格号标注文件.5、重复样、监控样在每个单幅的采样点位图中，设置重复样和监控样，按从上到下，从左到右的原则，即a—c—b —d，查出每50个样品，其中1个是重复样，4个是监控样，45个是普通样品，导出excel表格之后排序，对其重复样和监控样设置，然后在单幅采样点位图中标出来.二、1:1万土壤采样点位设计1、基点基线准备在地形图基础上，可以在图框文件里输入一个点，作为基点（待设计完毕可以删除，例如基点为200/100，点号为200，线号为100），图框外部边缘作为基线。
Mapgis中图框生成及光栅文件校正
Mapgis中光栅文件校正一、原始纸质图扫描光栅文件上图为河北西郝庄铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准二、光栅文件坐标配准。
（一）生成图框1、生成标准图框（直角坐标系）“实用服务”模块→投影变换点击，出现以下对话框：2、生成标准图框（大地坐标系）“实用服务”模块→投影变换点击，出现以下对话框：点击“角度单位”注意设置椭球参数，点击确定后再点“投影参数”注意设置椭球参数，点击确定，再修改一下点线参数。
最后保存图框的点线文件。
（二）生成MAPGIS内部msi影像文件1）返回MAPGIS主界面→图像处理→图像分析，2）文件→数据输入，出现如下对话框：3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。
（三）光栅文件校正1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面生成的标准图框文件此时页面中显示影像图及前面生成的标准图框。
3）采集控制点为保证配准精度，至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点）。
以下按左下-左上-右下-右上依次添加4个控制点进行配准为例①在上图左边影像图中放大内图框左下角→镶嵌融合→添加控制点→对准选择一个控制点，②在上图右边的标准图框中放大内图框左下角→镶嵌融合→添加控制点→对准选择一个对应的控制点③敲空格键→确定,则第一个控制点对应值在下面显示出来然后依次移动左边影像图及右边标准图框，依次对左上角点→右上角点→右下角点重复①～③操作，完成所有控制点采集。
每确定一个控制点后，影像图下方控制点ID就会依次出现控制点的X、Y坐标。
在NX8.0中如何制作标准图框
大图等等，都不是我们想要的效果！
一般大公司，
⑵ 我们理想的模板是怎么样的？我所想要的大致如下：
a) 在 NX 中点击“新建”有模板可以选；
b) 在工程图中新建“图纸页”也有模板可选；
c) 剖视图、局部放大图等不用再手动更改；（默认的制图局部放大图外圆圈线要更改为细线，
视图标签中间没有横线，还自动有英文前缀等）
家电制冷产品设计-冰箱、冷柜、陈列柜等
手把手教你在 NX8.0 中创建制图模板
唐康林 QQ:125317589 E-mail:tangkl@ 2011-9-15
手把手教你如何在 NX8.0 中创建符合自己的工程图模板 By tangkl@
2
目录
1. 概述及要求…………………………………………………………………………………………………………………………….3 2. 标准图框的创建………………………………………………………………………………………………………………………………..4
按以上方法将所有图框做好，A0-A4，A4 可能还有横向与纵向之分，且组件模板与非组件模板要 分开。并把相应模板的名称弄命名好。我的命名如下：
4、将模板挂入新建按扭 当我们在建模时，点新建，要有自己需要的模板可以选择，这就要求我们将上述做好的模板挂到
这个里面来。 4.1 复制系统文件
我们进入 NX8.0 的安装文件夹中，具体路径与你自己所安装的位置有关我的是： D:\Program Files\Siemens\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup 在此路径下，我复制以下两个文件出来 ugs_drawing_templates_simpl_chinese.pax ugs_sheet_templates_simpl_chinese.pax
数字填图DGSS教程02-前期准备
①投影变 换--投影 转换--成 批文件投 影转换
方法一
成批文件投影转换
②设置“当前投 影参数”与“目 的投影参数 ”
③开始投影
第四步：投影变换
方法二 工作区直接投影转换
在MAPGIS实用服务－投影变换中，在 文件中打开需要进行投影变换的地形数 据。
④ 开始转换
① 选择文件
③ 目的 投影参数
在投影变换中进行转换，用 工作区直接投影转换。
矢量字库目录C:\PROGRAM FILES\DGSS\CLIB 系统库目录C:\PROGRAM FILES\DGSS\SLIB 系统临时目录C:\PROGRAM FILES\DGSS\TEM
注意：安装完成后，在工作盘D盘根目录下建立DGSdata文件夹
工作数据的 路径下所有 的图幅，双 击图幅下的 数字填图即 可进入图幅 数据。
2.5.6 对不同时代形成的地质资料，进 行综合分析，对前人的填图单位进行合 理的归并和重新厘定。
2.5.7 对前人的1:50000区域地质调查原始资料 (如野簿，实际材料图，野外手图，编稿地质图等)， 要在充分研究的基础上，经野外调查验证后，筛选 出可以利用的地质路线资料，对其进行数字化处理， 录入到数字填图系统中，并进行批注,可与实测地
进入数字地质调查综合信 息平台后的界面
野外实际数据
成果数据
快捷方式进入地质路线及剖面
实测剖面的界面
工作数据的 路径下所有 的图幅
第一次进入数字填图桌面系
统时需要在设置中设置工作 数据、系统数据的路径及修 改目录环境。
2.4 图幅PRB库的建立 2.4.1 打开DGSS填图程序 2.4.2 选择工作区 2.4.3 1:50000图幅选择
2数字地质填图前期准备填图前期准备2数字地质填图前期准备21野外数据采集装备22数字地形资料23数字填图程序的安装23数字填图程序的安装24图幅prb库的建立25前人地质资料收集综合分析利用及数字化21野外数据采集装备准备211数字填图装置212野外数据采集器213野外数据采集装备要求2
地形地质图图框制作及图形校正
如何制作地形地质图图框及图形校正为了解一个项目（工程）所在地的区域地质资料，我们一般的做法是先去收集该区域的区域地质图及地质志（区域地质说明），这个一般可以到当地国土部门购买。
如果能够收集到5万地质图最好，如果收集不到，可采用20万地质图，这个一般可以收集到。
收集到的地质图均为扫描图，现在大多数图件扫描后进行了校正或者采用较高精度扫描无需校正，但仍有部分图件是需要校正后才能使用的，我们在使用过程中要多加注意。
如何对图件进行校正，并将已知的平面直角坐标与地质图中的大地坐标系或其它坐标系对应，即准确定位，我们需要进行一系列工作。
目前我们常用的平面直角坐标系为1954北京坐标系，故主要讲一下1954北京坐标系与大地坐标系的换算，同时也涉及到3度带与6度带的换算、南方CASS软件及MAPGIS软件等的应用。
1、生成标准图框南方CASS软件绘图处理下面可以比较轻松的生成小比例尺图幅，但目前只能生成1：5000～1:100000比例尺的图幅。
对以小于1:100000的图幅我们则可以借助MAPGIS软件生成，稍微麻烦一些，但也还不是太复杂。
根据情况填入中央子午线、坐标系、比例尺、分带、左下角经纬度，其余根据需要输入，也可以不输入或选择，点击确定，就生成了标准的图框。
我国地质图1：10000以上的为3度带，1：25000以下的为6度带。
中央子午线则根据不同分带一般也不一样，但有时也是相同的。
3度带与6度带可参见下图及相关资料。
根据地质图中东径的位置及分带基本就可以确定中央子午线了，如武汉幅20万地质图东径为114度至115度，属6度带，中央子午线就为117度，而不是114度，114度是3度分带。
以江西万年夏营1万地形图为例，生成的图框与夏营1万地形图图框完全一致。
1：100000以下地质图我们采用MAPGIS软件来制作图框，具体可参考相关资料。
a下左下角、右上角的经纬度值（即最小、最大经纬度值）b打开“MAPGIS主界面”→“实用服务”→“投影变换”（如下图）c“投影转换”在下拉菜单中选择“绘制投影经纬网”。
DGSS操作教程
9、选择背景图层文件。此文件夹为标准图框所在文件夹 10、点击确定之后如图
空白区添加文 件，后续操作 和 mapgis 类似 就不一一详述 了
1:50000 图幅工程建立方法 1、首先如图选择 1:50000 图幅
2、选择工区所在省份如下图
3、选择对应工区位置
4、记录相应图幅图幅编号
5、打开校正配准系统
6、选择根据图幅号生成标准图框，将第 4 步所记录的图幅号输入
7、输入图幅号，并生成标准图框
8、选择输入图框文件名，椭球参数
பைடு நூலகம்8、建立好标准图框后找到对应文件夹，此文件夹即为背景图层文件夹
Section误差校正步骤
误差校正
一、生成标准图框校正
1、生成标准图框。
实用服务--》投影变换--》投影转换--》绘制投影经纬网（具体见下文6.生成标准图框）
2、实用服务--》误差校正--》文件--》打开文件（分别打开标准图框和需要校正的文件）
3、控制点--》选择采集文件（选择需要校正的文件）
控制点--》设置控制点参数（采集数据值类型：实际值）
控制点--》添加校正控制点
提示是否新建控制点文件：是
按顺序添加控制点，不少于4个
4、控制点--》选择采集文件（选择标准图框）
控制点--》设置控制点参数（采集数据值类型：理论值）
控制点--》添加校正控制点
按实际值控制点相同顺序添加控制点，位置、序号也需与实际值控制点序号一致
5、文件--》保存控制点
6、关闭需要校正的全部文件（文件--》关闭）
7、数据校正--》成批文件校正--》文件/目录：选择要校正的文件，如果整个文件夹都需要校正，选择一个文件后把文件名改为*.*
8、开始校正，确定，退出软件即可。
mapgis生成标准图框
mapgis生成标准图框MapGIS生成标准图框。
地图制作是GIS领域中的重要应用之一，而地图的标准图框则是地图制作中的重要元素之一。
MapGIS作为一款专业的地理信息系统软件，提供了丰富的地图制作功能，其中包括了生成标准图框的功能。
本文将介绍如何在MapGIS中生成标准图框，以及一些注意事项和技巧。
首先，打开MapGIS软件，在新建地图文档或者打开已有地图文档后，选择“制图”功能模块。
在“制图”功能模块中，可以找到“生成标准图框”的选项。
点击该选项后，会弹出一个设置窗口，用户可以在其中进行一些参数的设置。
在设置窗口中，用户可以选择标准图框的样式、大小、边框样式等参数。
MapGIS提供了多种标准图框样式可供选择，用户可以根据自己的需求选择合适的样式。
同时，用户还可以自定义标准图框的大小，以及调整边框样式的粗细和颜色等。
在设置完参数后，点击“确定”按钮，即可生成标准图框。
生成标准图框后，用户可以根据实际需求对标准图框进行进一步的调整。
比如，可以调整标准图框的位置和大小，使其更加符合地图的布局。
同时，用户还可以对标准图框的边框样式进行修改，以满足地图制作的风格要求。
除了生成标准图框外，MapGIS还提供了丰富的地图制作功能，用户可以在地图中添加各种地图要素，比如道路、河流、建筑物等。
同时，用户还可以对地图进行符号化、标注等操作，使地图更加直观、易于理解。
在使用MapGIS生成标准图框的过程中，需要注意一些事项。
首先，要根据地图的实际情况选择合适的标准图框样式和大小，保证地图制作的效果。
其次，要注意标准图框与地图要素的搭配，使整个地图看起来和谐统一。
最后，要留意标准图框的比例尺和坐标信息，确保地图的准确性和可读性。
总的来说，MapGIS作为一款专业的地理信息系统软件，提供了便捷、丰富的地图制作功能，其中包括了生成标准图框的功能。
通过本文的介绍，相信读者对MapGIS生成标准图框的方法有了更加清晰的认识，希望能够对大家在地图制作中有所帮助。
Mapgis生成标准图框
M a p g i s生成标准图框 Last updated on the afternoon of January 3, 2021M a p g i s生成标准图框1.1基本知识1、Mapgis中图形文件由一个文件夹组成，一般包括工程文件（*.mpj）、点文件(*.wt)、线文件(*.wl)、区文件(*.wp)。
工程文件（*.mpj）是把点文件(*.wt)、线文件(*.wl)、区文件(*.wp)三类项目组合起来而成一张图。
2、点文件(*.wt)包括文字注释、园、特定符号（如钻孔、三角点、矿点等）。
3、线文件(*.wl)是指地形线、地质界线、断层线坐标线等。
4、区文件(*.wp)是指地层填充上色。
1.2生成标准分幅地图的标准图框我国基本比例尺的地形图包括1：5000、1：1万、1：万、1：5万、1：10万、1：25万、1：50万、1：100万共8种不同比例尺的图框。
基本比例尺地图以经纬线分幅制作，它们以1：100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。
这样不同比例尺的图幅将1：100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数。
下面以1:500000的地图为例讲解如何生成标准分幅地图的标准图框，具体操作过程如下：1．在投影变换模块中选择“系列标准图框”——>“生成1：5000图框”功能选项，则系统提请用户如下对话框：（1）选择图框模式其中“图框模式”可选择如下六种方式来输出：①地理坐标十字经纬网：即在外框用短线画地理座标标记(1'),用"+"画经纬网并标记分秒数。
②图幅外框写高斯座标：即在外框写高斯座标,用短线画经纬标记(1')。
③单线内框：即只画内框。
④高斯坐标实线公里网：即在外框写高斯座标,用短线画地理座标标记(1')，用实线画公里网。
⑤地理坐标实线经纬网：即在外框用短线画地理座标标记(1'),用实线画经纬网并标记分秒数。
数字填图教程
1.2 数字地质调查的目的任务
数字地质调查 - 从地质填图中应用计算
机野外数据采集技术入手，在确定地质填 图空间数据表达的基础上，遵循传统地质 填图的规律，在不约束地质工作者地质调
查思维的前提下，既能满足计算机处理的
需要，又能保证地质工作者取全、取准各
项地质观测数据。
1.2 数字地质填图的目的任务
①mapgis主菜 单中选择 “输入编 辑”—“新建 工程”—“从 文件导入”
③在工程中添加项目， 将校正后的原图文件 全部添加，套合原图 与标准图框
第四步：投影变换
①投影变 换--投影 转换--成 批文件投 影转换
方法一
成批文件投影转换
将原图文件进行投影变换，目 的是将单位“毫米”转化成 “米”
2.1.1
数字填图装臵(the devices for digital mapping )： 是用于数字填图的 现代化野外设备,它 们包含下列五件基 本装臵:
数字填图装臵
(1) 用于野外数据采集的掌上计算机（可以是运行PLAM OS 或WINDOWS CE的掌上计算机、手持计算机、平板电脑）; (2) GPS（可以是PC插槽接口GPS、夹克GPS或蓝牙GPS）; (3) 便携式计算机（CPU PIII以上、内存128M以上、硬盘20G以上）;
(3) 数码照相机和数码摄相机;
(4) 数字语音录入笔。
2.1.2 野外数据采集器
野外数据采集器是野外数据采集信息化的 重要平台，是野外数据获取技术的基础。
区域地质调查野外地质观测的工作方式要 求随身带到野外的设备： • 能够描述与管理复杂的信息 • 具有足够的存储容量 • 具有与室内所用系统的接口 • 适应野外工作环境，应体积小、重量轻、功 耗低、连续工作时间长等。
MAPGIS标准图框的生成与校对
标准图框的生成与校对
第一步：对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。
1、打开MAPGIS→图形处理→输入编辑。
2、点击“文件”→新建工程。
8、我们看到，底图同所生成标准图框已重叠在一块儿以供校对。
本次操作结束，如发现有不清或不对的地方请与我们联系（j_t_z@电话：0351-5601186），我们会及时改正，谢谢！
这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
3、在随后弹出的两个对话框中单击“确定”按钮即可。
4、在新建好工程编辑区中的空白处单击鼠标左键一下。然后装入光栅文件。
找到需要生成图框的光栅文件，点击“打开”按钮。
5、在已打开的光栅文件中单击鼠标右键，在弹出的菜单中选择“放大窗口”，再放大光栅文件左下角的一块区域（本图的经纬度在那里）。
第二步：收集到了所需资料，开始生成标准图框。
5、点击“其它”→整图变换→键盘输入参数。
6、在弹出的“图形变换”对话框中，我们依次点击选择“点变换”、“参数变化”、“线变换”、“参数变化”、“比例参数”中“X比例：”输入“10”，“Y比例：”中输入“10”，再选中“参数比例变化直接作用于图形参数”，最后点击“确定”按钮。
7、随即弹出一个“操作信息”对话框，我们直接点击“是（Y）”按钮即可。
9、在弹出的“输入接图表内容”对话框中，我们只需点击“确定”按钮即可。
10、1：1万标准图框成功生成。
11、接着单击工具栏中的保存按钮，在弹出的“选择要保存的文件名”对话框中，点击“确定”按钮。
标准图框的生成
标准图框的生成标准图框的生成在此我们讲两种方法。
下面我们主要以1：10000的图框为例进行讲解。
方法一：1、进入MAPGIS主界面→“实用服务”→“投影变换”。
2、“系列标准图框”→“生成1：1万图框”。
3、在弹出的下列对话框中设置图框参数。
选择图框模式：在此我们选择系统默认的高斯坐标实线公里网。
参数输入（DMS）：在此我们输入图框左下角经纬度和网间间距。
（一般情况下，网间间距不需修改，使用默认参数即可。
只需输入图框左下角的经纬度。
在此，输入左下角的纬度为290000，经度为1125615。
）输入图框文件名：图框文件名可通过点击“图框文件名”按钮输入，也可直接在其后的空白框内输入。
选择椭球参数：点击“椭球参数”按钮选择椭球参数。
此例中选择“北京54”的椭球体。
单击此处，系统弹出如下对话框。
4、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框。
对初学者而言，“图框内容”可不管，需要时可参照用户教程。
而在“图框参数选择”的6个选项中，若所绘图框仅仅是为了出图，则需参照《实用教程》的说明，根据实际情况选取有关选项。
若所绘的图框是为了建立图库，完成多幅图的拼接，则6个选项都不需要选择。
需要选择时在选项前面打“√”，若不需要选择则去掉选项前面的“√”。
5、图框的辅助选项输入完毕后，点击“确定”按钮，系统即自动绘制出所要求的标准图框。
方法二：1、进入MAPGIS主界面→“实用服务”→“投影变换”。
2、“系列标准图框”→“根据图幅号生成图框”。
3、在系统弹出的如下对话框中输入“图幅号”，然后单击“确定”。
4、在下列对话框中只需输入“图框文件名”，其它参数均己根据所输入的“图幅号”自动生成。
5、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框。
对初学者而言，“图框内容”可不管，需要时可参照用户教程。
而在“图框参数选择”的6个选项中，若所绘图框仅仅是为了出图，则需参照《实用教程》的说明，根据实际情况选取有关选项。
在MapGIS中生成四种图框
实用标准文档在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框小比例尺的标准框：以1：1万为例，其他小比例尺的标准框生成方法类似；单击“系列标准图框”菜单下“生成1：1万图框”命令，系统弹出“1：1万图框”对话框，输入起始经纬度，单击“确定”；单击“椭球参数”，可以设置相应的椭球参数；系统弹出“图框参数输入”对话框，默认设置，单击“确定”按钮，弹出“输入接图表内容”对话框，默认设置，单击“确定”；系统自动投影生成“1：1万”标准图框。
小比例尺的非标准框：单击“投影变换”菜单下“绘制投影经纬网”命令，系统弹出“参数输入”对话框，分别输入起始经纬度和间隔等参数；单击“角度单位”按钮，坐标单位要和输入的起始经纬度的单位保持一致，这里设置为“度分秒”；单击“投影参数”按钮，设置图框投影参数，这里默认设置，其中“投影中心点经度”设置方法：由比例尺为“1：10万”知道，图框的投影带类型为6度分带，由起始经度为“1170000”，查阅“帮助”中的“6度分带表”可知，图框的中央经线恰好为“1170000”；设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、经纬线点密度等参数后，单击“绘经纬网”或者“绘公里网”单选按钮，然后单击“确定”按钮；系统弹出如右图所示对话框，默认设置，单击“确定”按钮；系统自动投影生成“1：10万”非标准图框，单击右键选择“复位”命令，选择显示点、线文件，“确定”即可。
大比例尺的标准框：以1：2000为例，其他大比例尺的标准框生成方法类似；单击“系列标准图框”菜单下“生成1：2000图框”命令，弹出“1：2000图框”，默认设置，单击“确定”按钮，即可生成1：2000标准图框。
大比例尺的非标准框：以1：2000为例，其他大比例尺的非标准框生成方法类似；单击“系列标准图框”菜单下“生成1：2000图框”命令，弹出“1：2000图框”；矩形分幅方法选择任意矩形分幅；设置起始公里值、结束公里值、公里值间隔后，单击“确定”按钮，即可生成1：2000非标准。
图框自动生成
图框⾃动⽣成实验⼀：标准图框的⽣成1．标准图框的⽣成标准图框的⽣成位于投影变换⼦系统中，在“系列标准图框”选单下列出⽣成不同⽐例尺图框的选项选单。
如图系统中提供10种不同⽐例尺，投影⽅式都是⾼斯克吕格投影。
：以1:10000标准图框为例a)选择标准图框的⽐例尺：在系列标准图框选单下，选择“⽣成1:10000”系统弹出下图对话框：b)设置图框参数：需要设置的图框参数如图所⽰。
我国规定：1:1万到1:10万地形图必须绘出⽅⾥⽹。
在1:5千到1:25万⽐例尺地形图上，经纬线只以图廓线表⽰出来，并在图⾓注出相应度数。
本系统的图框模式有6种：地理坐标⼗字经纬⽹，图幅框外写⾼斯坐标，单线内框，⾼斯坐标实线坐标经纬⽹，输出图框控制点。
在此，左下⾓纬度194000，经度1104845.输⼊图框⽂件名1.WL。
选择椭球参数，在此设置为“西12安80”c) 输出图框辅助选项及内容:输⼊完主要参数后，确定。
弹出如下对话框2．⽣成1:2.5万，1:5万，1:10万等⼩⽐例尺的标准图框这⼏种⽐例尺的标准图框⽣成步骤与1；5千到1:20万标准图框的⽣成过程类似。
3．⽣成1:500、1:1千、1:2千等⼤⽐例尺的标准图框。
具体步骤如下（以1:500为例）选择图框⽐例尺：在系列标准图框选单下，⽣成1:500图框，系统会弹出如图对话框，选择系统默认的参数。
输⼊⽂件名2.wl 。
确定。
4．⽣成矩形图框、⾼斯矩形图框及海底地貌图框a) ⽣成矩形图框：参数单位只允许是公⾥，不允许是经纬度值。
b) ⽣成⾼斯矩形图框：他可以⽣成任意⽐例尺的⾼斯⾃由矩形图框。
c) 海底地形地貌图框：该功能操作类似⼩⽐例尺图框。
实验⼆：⾮标准图框的⽣成⾮标准图框主要是针对1：5000⼀下的⼩⽐例尺的梯形图框⽽⾔（包括1:5千）。
⼩⽐例的⾮标准图框主要是通过“投影转换”选单下的“绘制投影经纬⽹”。
操作如下：a)选择绘制投影经纬⽹。
投影转换---绘制投影经纬⽹，对话框如下图：b)设置经纬⽹参数。
使用FME根据图幅号生成标准图框
使用FME根据图幅号生成标准图框在进行基础地理数据处理的过程中，经常会遇到生成标准图框，或检查图框正确性的的问题，相信GIS或测绘人也都遇到过这个问题，下面就来分享下我使用FME来根据图幅号生成1:10000基础地理地形数据标准图幅图框的经验。
1.首先简单复习下标准图幅的分幅方式新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”1.1地形图分幅各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图11.2地形图编号1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2）。
比例尺代码见图3；图2图3了解到图幅分幅编号的方式以后，可以得出图幅号与标准图幅角点坐标的关系。
如图4图42.使用FME生成标准图框了解完图幅名与标准图框的关系之后，就可以使用FME来根据图幅名生成标准图框了，该模板使用来生成1:10000标准图幅。
图5模板介绍：前面四个SubstringExtractor分别用来提取H，h，L，l即图4中对应的四个参数，AttributeValueMapper用来将英文字母映射成为数字：图6两个ExpressionEvaluator分别用来计算x，y图4中的角点坐标公式如下x=(@double(@Value(L))-31)*6+(@double(@Value(l))-1)*3.75/60y=(@double(@Value(H))-1)*4+(96-@double(@Value(h)))*2.5/60下面的2dpointreplacer是生成左下角点，2dpointadder是根据经差和纬差得到其余三个角点坐标，注意度秒分的换算图7下面一个AttributeRangeMapper和AttributeCreator是根据图幅号计算中央经线以便于用来投影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准图框的生成们于投影变换子系统中，在“系列标准图框”菜单下列出了生成不同比例尺图框的选项菜单。
步骤：
1 选择标准图框的比例尺
2 设置图框参数
a 选择图框模式
b 输入图框左下角经纬度和网间间距
c 输入图框文件名
d 选择椭球参数
3 输入图框辅助选项及内容
各选项参数具体说明如下：
a 将左下角平移为原点：系统生成的标准图框是按高斯投影的大地坐标确定的，所生成的图框坐标是绝对坐标，所以坐标值较大。
选择此项，系统会自动将图框变为非绝对坐标，把左下角坐标值平移为（0，0）。
（打“√”为选中）
b 旋转图框底边水平：按高斯投影的大地坐标系生成的标准图框，在中央经线两侧的图会是倾斜的，选择此项可将图框旋正，使图框底边两个角点的Y 值相同。
c 绘制图幅比例尺：包括数字比例尺和直线比例尺。
d 标记实际坐标值：选择此项后，在生成的图框上，除了图框的四个角点标记的是经纬网或公里网之外，图框中其它位置上的标记则是该点图上坐标的横坐标或纵坐标，与状态栏中的坐标值保持一致。
e 输入并绘制接图表：描述该图幅与其它相邻图幅之间的位置关系。
f 绘制图框外图廓线:图框一般包括外图框和内图框，选此项后，生成图框时，系统会绘制出该图的外图框。
系统还提供了根据图幅号生成标准图框的功能：“系列标准图框”菜单下选择“根据图幅号生成图框”，在文本框中输入图幅号，点“确定”即可。
