内存芯片参数介绍
dram的参数
dram的参数

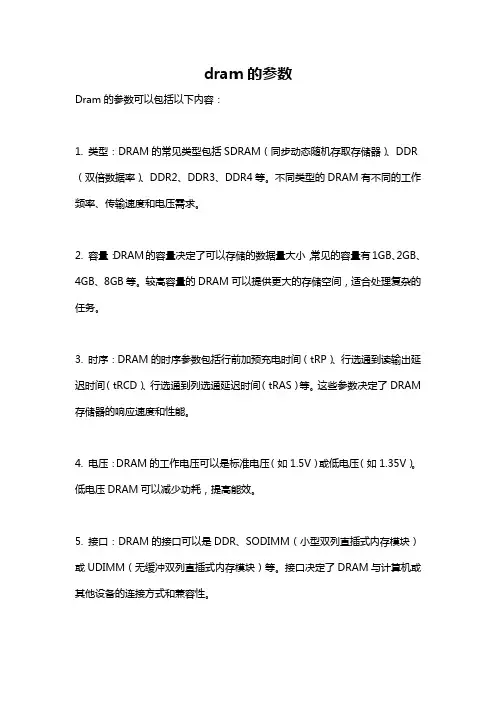

Dram的参数可以包括以下内容：
1. 类型：DRAM的常见类型包括SDRAM（同步动态随机存取存储器）、DDR （双倍数据率）、DDR2、DDR3、DDR4等。
不同类型的DRAM有不同的工作频率、传输速度和电压需求。
2. 容量：DRAM的容量决定了可以存储的数据量大小，常见的容量有1GB、2GB、4GB、8GB等。
较高容量的DRAM可以提供更大的存储空间，适合处理复杂的任务。
3. 时序：DRAM的时序参数包括行前加预充电时间（tRP）、行选通到读输出延迟时间（tRCD）、行选通到列选通延迟时间（tRAS）等。
这些参数决定了DRAM 存储器的响应速度和性能。
4. 电压：DRAM的工作电压可以是标准电压（如1.5V）或低电压（如1.35V）。
低电压DRAM可以减少功耗，提高能效。
5. 接口：DRAM的接口可以是DDR、SODIMM（小型双列直插式内存模块）或UDIMM（无缓冲双列直插式内存模块）等。
接口决定了DRAM与计算机或其他设备的连接方式和兼容性。
这些参数会根据DRAM的不同型号和制造商而有所差异，用户在选择DRAM时应根据自己的需求和设备兼容性进行选择。
内存芯片的BANK参数说明
内存芯片的BANK一．内存芯片的逻辑BANK在芯片的内部，内存的数据是以位（bit）为单位写入一张大的矩阵中，每个单元我们称为CELL，只要指定一个行（Row），再指定一个列（Column），就可以准确地定位到某个CELL，这就是内存芯片寻址的基本原理。
这个阵列我们就称为内存芯片的BANK，也称之为逻辑BANK（Logical BANK）。
由于工艺上的原因，这个阵列不可能做得太大，所以一般内存芯片中都是将内存容量分成几个阵列来制造，也就是说存在内存芯片中存在多个逻辑BANK，随着芯片容量的不断增加，逻辑BANK数量也在不断增加，目前从32MB到1GB的芯片基本都是4个，只有早期的16Mbit和32Mbit的芯片采用的还是2个逻辑BANK的设计，譬如三星的两种16MB芯片：K4S161622D （512K x 16Bit x 2 BANK）和K4S160822DT（1M x 8Bit x 2 BANK）。
芯片组本身设计时在一个时钟周期内只允许对一个逻辑BANK进行操作（实际上芯片的位宽就是逻辑BANK的位宽），而不是芯片组对内存芯片内所有逻辑BANK同时操作。
逻辑BANK的地址线是通用的，只要再有一个逻辑BANK编号加以区别就可以了（BANK0到BANK3）。
但是这个芯片的位宽决定了一次能从它那里读出多少数据，并不是内存芯片里所有单元的数据一次全部能够读出每个逻辑BANK有8M个单元格（CELL），一些厂商（比如现代/三星）就把每个逻辑BANK的单元格数称为数据深度（Data Depth），每个单元由8bit组成，那么一个逻辑BANK的总容量就是64Mbit（8M×8bit），4个逻辑BANK就是256Mbit，因此这颗芯片的总容量就是256Mbit（32MB）。
内存芯片的容量是一般以bit为单位的。
比如说32Mbit的芯片，就是说它的容量是32Mb（b=bit=位），注意位（bit）与字节（Byte）区别,这个芯片换算成字节就是4MB（B=Byte=字节=8个bit）,一般内存芯片厂家在芯片上是标明容量的，我们可以芯片上的标识知道，这个芯片有几个逻辑BANK，每个逻辑bank的位宽是多少，每个逻辑BANK内有多少单元格（CELL），比如64MB和128MB内存条常用的64Mbit的芯片就有如下三种结构形式：①16 Meg x 4 (4 Meg x 4 x 4 banks) [16M╳4]②8 Meg x 8 (2 Meg x 8 x 4 banks) [8M╳8]③4 Meg x 16 (1 Meg x 16 x 4 banks) [4M╳16]表示方法是：每个逻辑BANK的单元格数×逻辑BANK数量×每个单元格的位数（芯片的位宽）。
内存的性能指标有哪些主要参数是什么
内存的性能指标有哪些主要参数是什么展开全文随着现在电子产品的盛行，人们对于电子产品的选购也越来越多，这就对于电子产品的质量及内存空间提出了很高要求，尤其是内存的性能指标一定要达标，下面就来介绍一下。
内存的性能指标知不知道内存的主要性能参数有哪些？1.容量。
内存的容量当然是越大越好，但它要受到主板支持最大容量的限制。
单条DDR内存的容量有128MB、256MB、512MB、1GB和2GB等几种。
主板上通常都至少提供两个内存插槽。
2.工作电压。
SDRAM的工作电压为3.3V，DDR为2.5V，DDR2为1.8V，DDR3为1.5V。
3.tCK时钟周期。
tCK时钟周期代表内存所能运行的最大频率，一般用存取一次数据所需的时间( 单位为ns，纳秒)作为性能指标，时间越短，速度越快。
一般内存芯片型号的后面印有-60、-10和-7等字样，...4.CAS延迟。
简称CL，指内存存取数据所需的延迟时间，也就是内存接到CPU的指令后的反应速度。
一般的参数值是2和3两种。
数字越小，代表反应所需的时间越短。
5.SPD芯片。
SPD(Serial Presence Detect)是一块附加在内存条上的8针ROM芯片，容量为256字节，里面主要记录了该内存的相关资料，如容量、芯片厂商、内存模组厂商等。
内存的性能指标SPD芯片 SPD是一个8针256字节的EERROM(可电擦写可编程只读存储器) 芯片.位置一般处在内存条正面的右侧, 里面记录了诸如内存的速度、容量、电压与行、列地址、带宽等参数信息。
当开机时，计算机的BIOS将自动读取SPD中记录的信息。
工作电压：由于低电压内存要低于标准电压1.5V保证稳定工作，因此生产低电压内存要求更高的品质，出厂时内存电压越高就代表内存品质越不好，这也是低电压内存的优点之一。
因此，内存条高低电压的区别就在于低压内存条比高压内存条耗电量低，更加环保。
内存的性能指标电脑内存的性能指标有哪几种1、速度将内存的速度放在重要性的第一位是不容置疑的，不少使用组装机的朋友甚至后期通过扩大内存的容量来加快内存的存取速度，对于内存的速度来说，时间越短，速度就越快。
内存芯片参数介绍
内存芯片参数介绍
一、内存芯片介绍
内存芯片是一种用于存储数据的集成电路，其主要功能是存储数据和程序，供计算机操作所需。
内存芯片一般由大量的静态存储单元和其中一种特殊结构组成，计算机系统通过总线从内存芯片中读写数据。
二、常用的内存芯片种类
1.静态RAM（SRAM）：SRAM由一组可用于读/写操作的静态门阵列组成，具有良好的高速性能，所以是高速缓存的主要组成部分。
2.动态RAM（DRAM）：DRAM是计算机系统中最常用的存储单元，它以比SRAM更小的封装尺寸实现更大的容量，即使失去了电源也可以保持数据完整性和准确性，因此也是主存系统的主要组成部分。
3.ROM（只读存储器）：ROM是一种只读存储器，它的特点是只支持一次写入操作，而不能够进行读写操作，因此，它适用于存储一些不常变动的数据和程序，具有可靠性强、可存储量大的优点。
4. Flash（闪存）：Flash是一种存储芯片，它拥有尺寸极小、写入能力强等特点，因此，它可以存储大量数据，因此，它正在被广泛应用于从小型存储卡到计算机移动存储设备等。
三、内存芯片参数及其特点
1.SRAM：SRAM的字长一般为4位/8位/16位/32位，它的主要特点是可以在很短的时间内完成读写操作，且可以在电源关闭后保存数据。
内存芯片型号
内存芯片型号内存芯片是一种常见的集成电路芯片，用于存储和处理计算机数据。
在计算机系统中，内存芯片承担着临时存储和快速数据访问的功能，是计算机运行和数据传输的重要组成部分。
下面是一些常见的内存芯片型号的详细介绍：1. DDR3：DDR3是一种双数据速率3的SDRAM（同步动态随机存取存储器），在2007年首次推出。
DDR3内存芯片具有高带宽和低功耗的优点，广泛应用于个人电脑、工作站和服务器等计算设备。
2. DDR4：DDR4是DDR3的后继产品，在2014年发布。
DDR4内存芯片相比于DDR3芯片在带宽和能效方面有所提升，能够提供更快的数据传输速度和更低的功耗，适用于高性能计算和数据中心等领域。
3. LPDDR4：LPDDR4（低功耗高速动态随机存取存储器4）是一种专门用于移动设备的内存芯片。
相比于DDR4，LPDDR4芯片功耗更低，且具有更高的数据传输速度和更高的带宽，适合于手机、平板电脑和笔记本电脑等便携设备。
4. XDR：XDR（eXtreme Data Rate）内存芯片是由Rambus公司开发的一种高端内存技术。
XDR芯片在带宽和时钟速度上相比于其他内存技术有很大提升，适用于高性能计算和高要求多媒体应用等领域。
5. HBM：HBM（高带宽内存）是一种先进的堆叠式内存技术，提供了优异的带宽和能效。
HBM芯片具有多个独立的内存层次，可以实现大容量的数据存储和高速数据传输，广泛应用于显卡、服务器和人工智能等领域。
6. SLC NAND：SLC NAND（单层单元闪存）是一种高性能、高可靠性的闪存存储技术。
SLC NAND芯片以单层存储单元来存储数据，速度快、寿命长，适用于需要高速读写和长时间数据保持的应用，如车载导航、工业控制等。
总结起来，以上是一些常见的内存芯片型号。
每种型号的内存芯片都有其特定的优点和应用领域，根据不同的需求和预算，选择适合的内存芯片可以提升计算机系统的性能和稳定性。
ddr芯片

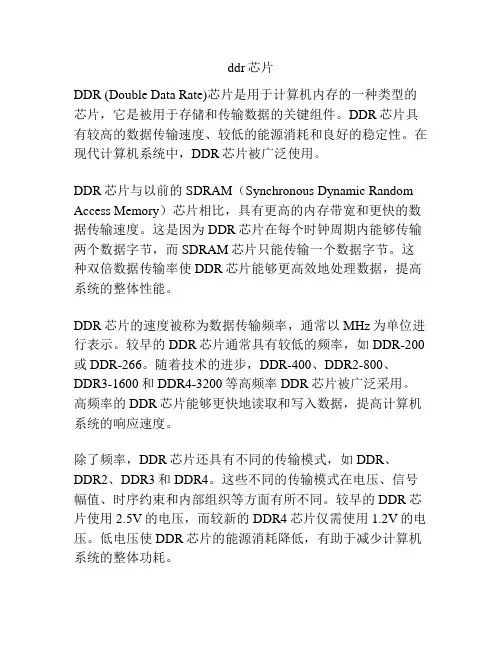

ddr芯片DDR (Double Data Rate)芯片是用于计算机内存的一种类型的芯片，它是被用于存储和传输数据的关键组件。
DDR芯片具有较高的数据传输速度、较低的能源消耗和良好的稳定性。
在现代计算机系统中，DDR芯片被广泛使用。
DDR芯片与以前的SDRAM（Synchronous Dynamic Random Access Memory）芯片相比，具有更高的内存带宽和更快的数据传输速度。
这是因为DDR芯片在每个时钟周期内能够传输两个数据字节，而SDRAM芯片只能传输一个数据字节。
这种双倍数据传输率使DDR芯片能够更高效地处理数据，提高系统的整体性能。
DDR芯片的速度被称为数据传输频率，通常以MHz为单位进行表示。
较早的DDR芯片通常具有较低的频率，如DDR-200或DDR-266。
随着技术的进步，DDR-400、DDR2-800、DDR3-1600和DDR4-3200等高频率DDR芯片被广泛采用。
高频率的DDR芯片能够更快地读取和写入数据，提高计算机系统的响应速度。
除了频率，DDR芯片还具有不同的传输模式，如DDR、DDR2、DDR3和DDR4。
这些不同的传输模式在电压、信号幅值、时序约束和内部组织等方面有所不同。
较早的DDR芯片使用2.5V的电压，而较新的DDR4芯片仅需使用1.2V的电压。
低电压使DDR芯片的能源消耗降低，有助于减少计算机系统的整体功耗。
DDR芯片还具有可扩展性。
通过在计算机系统中增加更多的DDR芯片，用户可以扩展系统的内存容量。
这对于需要处理大量数据的应用程序或多任务处理非常有用。
例如，对于电影编辑、3D设计和虚拟化等计算密集型任务，增加内存容量可以提供更多的操作空间，提高系统的运行效率。
DDR芯片的稳定性也是其优势之一。
DDR芯片采用了一些技术，如ECC（Error Correction Code）和PHY（Physical Layer）等，可以检测和纠正内存中的错误。
ddr4时序参数
ddr4时序参数DDR4（第四代双数据率同步动态随机存取存储器）是一种常见的计算机内存标准，它定义了一系列时序参数，用于控制内存模块的数据传输和存储操作。
以下是一些常见的DDR4时序参数及其中文解释：1. CL（CAS Latency）：数据存取延迟时间，表示存储器从接收到读取请求到开始提供数据之间的时间。
CL的值越小，存储器性能越好。
2. tRCD（RAS to CAS Delay）：行激活到列激活延迟时间，表示在激活行之后，等待多长时间才能激活列。
tRCD的值越小，性能越好。
3. tRP（Row Precharge Time）：行激活到行预充电延迟时间，表示在关闭一行之前，等待多长时间。
tRP的值越小，性能越好。
4. tRAS（Row Active Time）：行激活时间，表示行保持激活状态的时间。
tRAS的值越小，性能越好。
5. tRC（Row Cycle Time）：行循环时间，表示在执行完一个行激活到下一个行激活之间的时间。
tRC的值越小，性能越好。
6. tWR（Write Recovery Time）：写恢复时间，表示在写入数据后，等待多长时间才能进行下一次写入。
tWR的值越小，性能越好。
7. tRRD（Row to Row Delay）：行到行延迟时间，表示在激活一行后，再次激活相邻行之间的延迟。
tRRD的值越小，性能越好。
8. tWTR（Write to Read Delay）：写入到读取延迟时间，表示在写入数据后，切换到读取操作之间的延迟。
tWTR的值越小，性能越好。
请注意，这些时序参数的具体值取决于内存模块的规格和制造商的设计。
在选择内存时，你可能需要根据系统需求和性能要求来调整这些参数。
(完整word版)内存芯片的BANK参数说明
内存芯片的BANK一．内存芯片的逻辑BANK在芯片的内部，内存的数据是以位（bit）为单位写入一张大的矩阵中，每个单元我们称为CELL，只要指定一个行（Row），再指定一个列（Column），就可以准确地定位到某个CELL，这就是内存芯片寻址的基本原理。
这个阵列我们就称为内存芯片的BANK，也称之为逻辑BANK（Logical BANK）。
由于工艺上的原因，这个阵列不可能做得太大，所以一般内存芯片中都是将内存容量分成几个阵列来制造，也就是说存在内存芯片中存在多个逻辑BANK，随着芯片容量的不断增加，逻辑BANK数量也在不断增加，目前从32MB到1GB的芯片基本都是4个，只有早期的16Mbit和32Mbit的芯片采用的还是2个逻辑BANK的设计，譬如三星的两种16MB芯片：K4S161622D （512K x 16Bit x 2 BANK）和K4S160822DT（1M x 8Bit x 2 BANK）。
芯片组本身设计时在一个时钟周期内只允许对一个逻辑BANK进行操作（实际上芯片的位宽就是逻辑BANK的位宽），而不是芯片组对内存芯片内所有逻辑BANK同时操作。
逻辑BANK的地址线是通用的，只要再有一个逻辑BANK编号加以区别就可以了（BANK0到BANK3）。
但是这个芯片的位宽决定了一次能从它那里读出多少数据，并不是内存芯片里所有单元的数据一次全部能够读出每个逻辑BANK有8M个单元格（CELL），一些厂商（比如现代/三星）就把每个逻辑BANK的单元格数称为数据深度（Data Depth），每个单元由8bit组成，那么一个逻辑BANK的总容量就是64Mbit（8M×8bit），4个逻辑BANK就是256Mbit，因此这颗芯片的总容量就是256Mbit（32MB）。
内存芯片的容量是一般以bit为单位的。
比如说32Mbit的芯片，就是说它的容量是32Mb（b=bit=位），注意位（bit）与字节（Byte）区别,这个芯片换算成字节就是4MB（B=Byte=字节=8个bit）,一般内存芯片厂家在芯片上是标明容量的，我们可以芯片上的标识知道，这个芯片有几个逻辑BANK，每个逻辑bank的位宽是多少，每个逻辑BANK内有多少单元格（CELL），比如64MB和128MB内存条常用的64Mbit的芯片就有如下三种结构形式：①16 Meg x 4 (4 Meg x 4 x 4 banks) [16M╳4]②8 Meg x 8 (2 Meg x 8 x 4 banks) [8M╳8]③4 Meg x 16 (1 Meg x 16 x 4 banks) [4M╳16]表示方法是：每个逻辑BANK的单元格数×逻辑BANK数量×每个单元格的位数（芯片的位宽）。
内存芯片的BANK参数说明
内存芯片的BANK参数说明BANK参数通常用于描述动态随机存取存储器（DRAM）芯片中的分组。
在DRAM中，内存芯片被划分为多个独立的BANK，每个BANK都有自己的地址空间和控制电路。
每个BANK可以独立地读写数据，而不会影响其他BANK的操作。
BANK参数的主要作用是实现并行访问。
通过将数据存储在不同的BANK中，可以同时进行多个读写操作，大大提高了内存访问的效率。
当一个BANK在读写数据时，其他BANK可以继续进行其他的访问操作，从而避免了内存访问的等待时间。
另外，BANK参数还可以影响内存的访问延迟。
由于每个BANK都有自己的控制电路，访问一个BANK的延迟与同时访问多个BANK的延迟不同。
通过合理配置BANK的数量和分布，可以降低内存的访问延迟，提高系统的响应速度。
在实际应用中，BANK参数的设置需要考虑多个因素。
首先是系统的需求，例如内存容量、带宽和延迟要求等。
其次是内存控制器的能力，包括并行访问的支持和时序控制等。
最后是成本和制造的限制，例如芯片的物理布局和尺寸等。
在PC主板中，通常会使用多个BANK的DRAM芯片来满足系统的需求。
根据主板和内存控制器的不同，银行的数量可以有所差异。
一般来说，主板上的DRAM插槽数量和内存控制器的支持能力决定了内存芯片的BANK参数。
总结起来，内存芯片的BANK参数是指内存芯片中可使用的独立存储区域的数量。
通过合理设置BANK的数量和分布，可以提高内存访问的效率和性能。
在实际应用中，需要考虑系统需求、内存控制器的能力和制造的限制等因素来确定BANK参数的值。
ap2008芯片参数
ap2008芯片参数
摘要：
一、AP2008芯片概述
二、主要参数介绍
1.制程工艺
2.核心频率
3.内存容量
4.存储容量
5.图形处理器
6.接口类型
7.功耗
正文：
【AP2008芯片概述】
AP2008是一款由我国某公司研发的芯片，该芯片具有高性能、低功耗等特点，广泛应用于各类电子产品中。
本文将对AP2008芯片的主要参数进行详细介绍。
【主要参数介绍】
【制程工艺】
AP2008芯片采用了先进的制程工艺，使得芯片在性能和功耗方面取得了良好的平衡。
具体工艺节点在此处填写。
【核心频率】
AP2008芯片的核心频率为某个频率，具备较高的运算能力，可满足大部分应用场景的需求。
【内存容量】
该芯片内置了某种内存容量，能够满足用户对于多任务处理和高效运行的需求。
【存储容量】
AP2008芯片提供了某种存储容量，为用户提供了充足的存储空间，方便用户安装各类应用和存储数据。
【图形处理器】
芯片内嵌了一颗高性能的图形处理器，能够为用户提供出色的图形渲染效果，满足游戏和多媒体应用的需求。
【接口类型】
AP2008芯片提供了多种接口类型，包括USB、HDMI、DisplayPort 等，方便用户连接各种外部设备。
【功耗】
该芯片的功耗非常低，可以在保证性能的同时降低能耗，延长设备的续航时间。
内存芯片的BANK参数说明
内存芯片的BANK一．内存芯片的逻辑BANK在芯片的内部，内存的数据是以位（bit）为单位写入一张大的矩阵中，每个单元我们称为CELL，只要指定一个行（Row），再指定一个列（Column），就可以准确地定位到某个CELL，这就是内存芯片寻址的基本原理。
这个阵列我们就称为内存芯片的BANK，也称之为逻辑BANK（Logical BANK）。
由于工艺上的原因，这个阵列不可能做得太大，所以一般内存芯片中都是将内存容量分成几个阵列来制造，也就是说存在内存芯片中存在多个逻辑BANK，随着芯片容量的不断增加，逻辑BANK数量也在不断增加，目前从32MB到1GB的芯片基本都是4个，只有早期的16Mbit和32Mbit的芯片采用的还是2个逻辑BANK的设计，譬如三星的两种16MB芯片：K4S161622D （512K x 16Bit x 2 BANK）和K4S160822DT（1M x 8Bit x 2 BANK）。
芯片组本身设计时在一个时钟周期内只允许对一个逻辑BANK进行操作（实际上芯片的位宽就是逻辑BANK的位宽），而不是芯片组对内存芯片内所有逻辑BANK同时操作。
逻辑BANK的地址线是通用的，只要再有一个逻辑BANK编号加以区别就可以了（BANK0到BANK3）。
但是这个芯片的位宽决定了一次能从它那里读出多少数据，并不是内存芯片里所有单元的数据一次全部能够读出每个逻辑BANK有8M个单元格（CELL），一些厂商（比如现代/三星）就把每个逻辑BANK的单元格数称为数据深度（Data Depth），每个单元由8bit组成，那么一个逻辑BANK的总容量就是64Mbit（8M×8bit），4个逻辑BANK就是256Mbit，因此这颗芯片的总容量就是256Mbit（32MB）。
内存芯片的容量是一般以bit为单位的。
比如说32Mbit的芯片，就是说它的容量是32Mb（b=bit=位），注意位（bit）与字节（Byte）区别,这个芯片换算成字节就是4MB（B=Byte=字节=8个bit）,一般内存芯片厂家在芯片上是标明容量的，我们可以芯片上的标识知道，这个芯片有几个逻辑BANK，每个逻辑bank的位宽是多少，每个逻辑BANK内有多少单元格（CELL），比如64MB和128MB内存条常用的64Mbit的芯片就有如下三种结构形式：①16 Meg x 4 (4 Meg x 4 x 4 banks) [16M╳4]②8 Meg x 8 (2 Meg x 8 x 4 banks) [8M╳8]③4 Meg x 16 (1 Meg x 16 x 4 banks) [4M╳16]表示方法是：每个逻辑BANK的单元格数×逻辑BANK数量×每个单元格的位数（芯片的位宽）。
memorychip参数解释
memorychip参数解释
Memorychip参数是用于描述显示器或主板上所使用存储芯片的功能参数。
Memorychip 参数通常可以分为大小，容量，传输类型，ID等几个方面的参数。
1、大小：指的是存储芯片的尺寸，以水平毫米或竖直毫米来衡量，一般常见
的存储芯片大小有DIP-16,DIP-8，SOP-8,SOP-16等。
2、容量：指的是存储芯片所能容纳的最大数据量，以位来表示，最小的单位是字节
（8位），128k（799的字节）是最基本的容量单位，1M（1024k字节）是常见的容量单位，nM（1024的n次方字节）也是常见的。
3、传输类型：指的是存储芯片传输数据时所采用的协议类型，常见的有I2C，SPI等。
4、ID：指的是存储芯片身上标识的ID号码，每个存储芯片都有一个ID，也可以用来确定特定的芯片。
Memorychip参数是决定显示器或主板能否正常运行必不可少的参数，因此在购买存储芯片前一定要确认这几个参数，以确保芯片的正常使用。
内存芯片和存储芯片
内存芯片和存储芯片内存芯片和存储芯片是计算机硬件中常见的两种芯片，它们在计算机系统中扮演着不同的角色。
在本文中，将详细介绍内存芯片和存储芯片的特点和功能。
内存芯片是计算机系统中的一种重要组件，主要用于存储正在被计算机使用的数据和指令。
内存芯片通常采用动态随机存储器（Dynamic Random Access Memory，DRAM）或静态随机存储器（Static Random Access Memory，SRAM）制成。
DRAM是一种容量较大但速度较慢的内存类型，而SRAM是一种速度较快但容量较小的内存类型。
内存芯片的主要功能是存储数据和指令，使得计算机能够快速读取和写入这些数据和指令以执行计算任务。
存储芯片是用于长期存储数据的一种芯片。
它通常采用闪存或硬盘驱动器来存储数据。
闪存是一种非易失性存储器，它在断电时也能够保持数据的存储状态。
与闪存相比，硬盘驱动器具有更大的存储容量和较低的成本，但读写速度较慢。
存储芯片的主要功能是存储大量的数据，如操作系统、应用程序和用户文件。
通过存储芯片，计算机可以长时间地存储和读取数据，而不会丢失数据。
内存芯片和存储芯片的区别主要体现在以下几个方面：1. 功能：内存芯片主要用于计算机暂时存储正在使用的数据和指令，以提高计算机系统的运行速度。
而存储芯片主要用于长期存储大量的数据，如操作系统、应用程序和用户文件。
2. 容量：内存芯片的容量通常相对较小，一般几个GB或更小。
而存储芯片的容量可以达到几十TB甚至更大，可以存储大量的数据。
3. 速度：内存芯片的读写速度较快，能够满足计算机系统对数据和指令的快速访问需求。
而存储芯片的读写速度相对较慢，适用于长期存储和读取数据的场景。
4. 成本：内存芯片的成本较高，主要是由于其较快的读写速度和较小的容量所致。
而存储芯片的成本较低，主要是由于其较慢的读写速度和较大的容量所致。
总体而言，内存芯片和存储芯片在计算机系统中扮演着不同的角色。
常用芯片参数范文
常用芯片参数范文1.处理器架构：处理器架构是芯片的基础，决定了芯片的性能和功能。
常见的处理器架构包括x86、ARM和MIPS。
其中，x86处理器主要用于个人电脑和服务器，ARM处理器主要用于移动设备，而MIPS处理器主要用于网络设备和嵌入式系统。
2.制造工艺：制造工艺是指芯片的制造过程和特征尺寸。
常见的制造工艺包括28纳米（nm）、14纳米（nm）和7纳米（nm）。
制造工艺的进步可以提高芯片的性能和能效。
3.核心数：核心数是指芯片中的处理器核心数量。
多核芯片可以同时执行多个任务，提高系统性能。
常见的核心数有单核、双核、四核和八核。
4.主频：主频是指处理器的工作频率，一般用赫兹（Hz）表示。
主频越高，处理器的计算能力就越强。
常见的主频有1GHz、2GHz和3GHz。
5.缓存大小：缓存是用于暂存数据的高速存储器，用于提高处理器的访问速度。
常见的缓存大小有L1缓存、L2缓存和L3缓存，其容量越大，性能越好。
6.内存类型：内存是用于存储程序和数据的地方，不同类型的内存具有不同的性能和特点。
常见的内存类型包括SDRAM、DDR、DDR2、DDR3和DDR47.显卡型号：显卡是处理图形相关任务的芯片，常用于游戏和图形设计。
常见的显卡型号包括NVIDIA的GeForce系列和AMD的Radeon系列。
8.存储容量：存储容量是指芯片用于存储数据的空间。
常见的存储容量包括GB（千兆字节）和TB（万亿字节），如1GB、256GB和1TB。
9.功耗：功耗是指芯片在正常工作时所消耗的电能。
低功耗的芯片可以延长电池寿命，减少散热需求。
10.介质类型：介质类型是指芯片所采用的材料和技术。
常见的介质类型有硅和砷化镓。
硅芯片具有成本低、稳定性好的优点，而砷化镓芯片具有高频率、高速度和低功耗的优势。
11.通信接口：通信接口是指芯片用于与其他设备进行数据传输的接口。
常见的通信接口包括USB、HDMI、Ethernet和PCI Express。
lpddr3参数计算表
lpddr3参数计算表LPDDR3（Low Power DDR3）是一种低功耗的DDR3 SDRAM （Synchronous Dynamic Random Access Memory）标准，广泛应用于移动设备和嵌入式系统中。
LPDDR3具有较低的功耗、较高的带宽和较低的延迟，相对于标准的DDR3，更适合于电池供电的移动设备。
LPDDR3的参数计算表包括动态参数和静态参数。
动态参数包括数据速率、预取长度和工作频率。
LPDDR3的数据速率通常以每秒传输的数据位数来表示，例如LPDDR3-1600表示每个时钟周期传输1600Mb的数据。
预取长度表示每个存取周期传输的连续数据字节数。
工作频率则是LPDDR3与设备通信的时钟频率。
静态参数包括地址总线宽度、数据总线宽度、内存容量和电压。
地址总线宽度决定了LPDDR3能够寻址的内存地址数量，数据总线宽度决定了LPDDR3每个存取周期能够传输的数据量。
内存容量表示LPDDR3可以存储的数据量大小，通常以GB为单位。
电压表示LPDDR3的工作电压，通常是1.2V。
以下是一种LPDDR3参数计算表的示例：LPDDR3参数计算表：动态参数，值-------------，------------------------------------数据速率，LPDDR3-1600,LPDDR3-1866,LPDDR3-2133预取长度，8字节工作频率，800MHz,933MHz,1066MHz静态参数数据总线宽度，32位（每个存取周期传输32位数据）内存容量，1GB,2GB,4GB,8GB电压，1.2V通过LPDDR3参数计算表，我们可以确定LPDDR3内存的具体规格，以便于选型和设计。
参数的选择需要根据具体应用的需求来进行权衡，包括功耗、带宽和容量等方面。
在移动设备和嵌入式系统中，通常需要考虑功耗的优化，因此LPDDR3成为一种较为理想的内存选择。
同时，通过选择合适的数据速率、预取长度和工作频率，可以提供满足应用需求的性能。
DDR内存参数范文
DDR内存参数范文DDR（Double Data Rate）内存是一种主要用于计算机的随机存取存储器（RAM）。
它具有高速读写、低功耗和可靠性等优点，因此在计算机系统中广泛使用。
DDR内存的参数包括容量、频率、时序和供电电压等。
1.容量：DDR内存的容量通常以GB为单位。
常见的容量有2GB、4GB、8GB、16GB等，也有一些高端计算机使用32GB、64GB甚至更大容量的DDR内存。
2.频率：DDR内存的频率指内存模块每秒钟能够进行的数据传输次数。
这个频率通常以MHz为单位。
常见的DDR内存频率有1600MHz、1866MHz、2133MHz等。
在同一代DDR内存中，频率越高，性能越好，但价格也相对较高。
3. 时序：DDR内存的时序指的是内存芯片能够响应请求以及访问数据所需的时间。
时序通常用一组数字表示，如CL 9-9-9-24、其中，“CL”代表CAS延迟，即列地址选择延迟；后面的数字分别表示CAS Write Latency、RAS Precharge Time和RAS Active Time。
时序越低，内存响应速度越快，性能也相对较好。
4.供电电压：DDR内存的供电电压通常为1.5V或1.35V。
近年来，低电压DDR内存（1.35V）成为趋势，因为它们能够在相同频率下降低功耗和发热，并且与笔记本电脑等低功耗设备更兼容。
此外，DDR内存还有一些其他的参数和技术特性：5.模块类型：DDR内存分为不同的物理模块类型，例如DDR3、DDR4、DDR5等。
每一代DDR内存都有不同的规格和性能特点。
例如，DDR4相较于DDR3具有更高的频率和更低的供电电压。
6. 多通道：DDR内存目前普遍支持多通道技术，可以通过安装多个内存模块来提高内存带宽和性能。
常见的多通道配置包括双通道（Dual Channel）和四通道（Quad Channel）。
7.错误检测与纠正（ECC）：ECC是一种能够检测并修复内存中的错误的技术。
hbm参数
HBM参数什么是HBM参数？HBM（Hybrid Memory Cube）是一种新型的内存架构，它通过在一个立方体内集成多个DRAM芯片来提供高带宽和低能耗的内存解决方案。
HBM参数指的是在使用HBM 技术时需要考虑的一些关键参数。
HBM参数的重要性HBM技术相较于传统的DDR（Double Data Rate）内存技术具有更高的带宽和更低的能耗，可以满足现代计算和数据处理应用对于大内存容量和高性能的需求。
而HBM参数则决定了系统在使用HBM技术时能够发挥出最佳性能。
HBM参数列表下面是一些常见的HBM参数：1.容量（Capacity）：指每个HBM堆叠中DRAM芯片的容量，通常以GB为单位。
2.通道数（Channel Count）：指每个DRAM芯片上用于数据传输的通道数量。
3.位宽（Bus Width）：指每个通道上可传输数据的位数。
4.速度等级（Speed Grade）：指每个DRAM芯片支持的最大时钟频率。
5.时序（Timing）：指每个DRAM芯片在读写操作中所需的时间。
6.电压（Voltage）：指每个DRAM芯片的工作电压。
7.引脚数（Pin Count）：指每个DRAM芯片上用于连接主板的引脚数量。
HBM参数的选择选择适合的HBM参数对于系统性能至关重要。
以下是一些选择HBM参数时需要考虑的因素：1.应用需求：根据应用场景和需求确定所需的内存容量、带宽和性能。
2.成本效益：考虑HBM参数对于整体系统成本、功耗、散热等方面的影响。
3.平台兼容性：确保所选HBM参数与所使用的处理器、主板等硬件平台兼容。
4.供应链可靠性：考虑所选HBM参数在市场上可获得性和供应链稳定性。
HBM参数对系统性能的影响合理选择和配置HBM参数可以显著提升系统性能。
以下是一些常见的影响因素：1.带宽（Bandwidth）：较高的位宽和通道数可以提供更大的数据传输带宽，加快数据读写速度。
2.时序（Timing）：较低的时序可以减少读写操作所需时间，提高内存访问速度。
ram芯片
ram芯片RAM（Random Access Memory）指的是计算机中的随机存取存储器，它是一种易失性存储器，用于临时存储计算机正在运行的数据和指令。
在计算机系统中，RAM芯片起着至关重要的作用，下面将对其进行详细介绍。
RAM芯片是计算机中的存储器组件之一，它由许多集成电路芯片组成，每个芯片上有许多存储单元，用于存储数据和指令。
这些存储单元之间可以直接进行读写操作，所以被称为“随机存取”。
与之相对的是其他存储器，如硬盘和光盘等，则是“顺序存取”，必须按照顺序才能读写数据。
RAM芯片的容量通常以字节（Byte）为单位来衡量。
常见的容量有1GB、2GB、4GB、8GB等。
容量越大，可以存储的数据越多。
当计算机运行越多的程序或处理越大的数据文件时，需要更大容量的RAM芯片来满足需求。
RAM芯片的速度也非常重要。
它的速度决定了计算机能够读写数据的效率。
通常以MHz（兆赫兹）或MT/s（兆字节每秒）来表示，如DDR4-3200，DDR4-2400等。
速度越快，计算机处理数据的速度越快。
高速的RAM芯片能够更快地将数据传输给处理器，提升整个系统的性能。
RAM芯片的类型有很多种，如SRAM、DRAM、SDRAM等。
其中，DRAM（Dynamic Random Access Memory）是最常用的，它具有较低的成本和较高的容量。
SRAM（Static Random Access Memory）则速度更快，价格更高。
SDRAM（Synchronous Dynamic Random Access Memory）是一种与系统时钟同步工作的DRAM，能够提供更高的数据传输速度。
RAM芯片的读写操作是由内存控制器进行管理的。
当计算机需要读取数据时，内存控制器将数据从RAM芯片中读取到处理器中。
当计算机需要将数据写入到RAM芯片时，内存控制器将数据写入到芯片的对应存储单元中。
读写速度的快慢主要取决于RAM芯片的性能和主板上的内存控制器的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内存芯片参数介绍
具体含义解释：
例：SAMSUNG K4H280838B-TCB0
主要含义：
第1位——芯片功能K，代表是内存芯片。
第2位——芯片类型4，代表DRAM。
第3位——芯片的更进一步的类型说明，S代表SDRAM、H代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。
64、62、63、65、66、67、6A代表64Mbit的容量；28、27、2A代表128Mbit 的容量；56、55、57、5A代表256MBit的容量；51代表512Mbit的容量。
第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率，如60为6ns；70为7ns；7B为7.5ns (CL=3)；7C 为7.5ns (CL=2) ；80为8ns；10 为10ns (66MHz)。
知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。
例如一条三星DDR内存，使用18片SAMSUNG K4H280838B-TCB0颗粒封装。
颗粒编号第4、5位“28”代表该颗粒是128Mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128Mbits（兆数位）× 16片/8bits=256MB（兆字节）。
注：“bit”为“数位”，“B”即字节“byte”，一个字节为8位则计算时除以8。
关于内存容量的计算，文中所举的例子中有两种情况：一种是非ECC内存，每8片8位数据宽度的颗粒就可以组成一条内存；另一种ECC内存，在每64位数据之后，还增加了8位的ECC 校验码。
通过校验码，可以检测出内存数据中的两位错误，纠正一位错误。
所以在实际计算容量的过程中，不计算校验位，具有ECC功能的18片颗粒的内存条实际容量按16乘。
在购买时也可以据此判定18片或者9片内存颗粒贴片的内存条是ECC内存。
Hynix(Hyundai)现代
现代内存的含义：
HY5DV641622AT-36
HY XX X XX XX XX X X X X X XX
1 2 3 4 5 6 7 8 9 10 11 12
1、HY代表是现代的产品
2、内存芯片类型：(57=SDRAM，5D=DDR SDRAM)；
3、工作电压：空白=5V，V=3.3V,U=2.5V
4、芯片容量和刷新速率：16=16Mbits、4K Ref；64=64Mbits、8K Ref；65=64Mbits、4K Ref；128=128Mbits、8K Ref；129=128Mbits、4K Ref；256=256Mbits、16K Ref；
257=256Mbits、8K Ref 5、代表芯片输出的数据位宽：40、80、16、32分别代表4位、
8位、16位和32位6、BANK数量：1、2、3分别代表2个、4个和8个Bank，是2的幂次关系7、I/O界面：1 :SSTL_3、 2 :SSTL_2 8、芯片内核版本：可以为空白或A、B、C、D等字母，越往后代表内核越新9、代表功耗：L=低功耗芯片，空白=普通芯片10、内存芯片封装形式：JC=400mil SOJ，TC=400mil TSOP-Ⅱ，TD=13mm TSOP-Ⅱ，TG=16mm TSOP-Ⅱ11、工作速度：55 :183MHZ、5 :200MHZ-p.htm" target="_blank" title="200MHZ货源和PDF资料">200MHZ、45 :222MHZ、43 :233MHZ、
4 :250MHZ、33 :300NHZ、L :DDR200、H :DDR266B、K :DDR266A
Infineon（亿恒）Infineon是德国西门子的一个分公司，目前国内市场上西门子的子公司Infineon生产的内存颗粒只有两种容量：容量为128Mbits的颗粒和容量为256Mbits 的颗粒。
编号中详细列出了其内存的容量、数据宽度。
Infineon的内存队列组织管理模式都是每个颗粒由4个Bank组成。
所以其内存颗粒型号比较少，辨别也是最容易的。
HYB39S128400即128MB⁄4bits，“128”标识的是该颗粒的容量，后三位标识的是该内存数据宽度。
其它也是如此，如：HYB39S128800即128MB/8bits；HYB39S128160即128MB/16bits；HYB39S256800即256MB/8bits。
Infineon内存颗粒工作速率的表示方法是在其型号最后加一短线，然后标上工作速率。
-7.5——表示该内存的工作频率是133MHz；
-8——表示该内存的工作频率是100MHz。
例如：
1条Kingston的内存条，采用16片Infineon的HYB39S128400-7.5的内存颗粒生产。
其容量计算为：128Mbits（兆数位）×16片/8=256MB（兆字节）。
1条Ramaxel的内存条，采用8片Infineon的HYB39S128800-7.5的内存颗粒生产。
其容量计算为：128Mbits（兆数位）× 8 片/8=128MB（兆字节）。
KINGMAX、kti Kingmax内存的说明Kingmax内存都是采用TinyBGA封装（Tiny ball grid array）。
并且该封装模式是专利产品，所以我们看到采用Kingmax颗粒制作的内存条全是该厂自己生产。
Kingmax内存颗粒有两种容量：64Mbits和128Mbits。
