电力电子技术复习提纲
电力电子复习提纲
一、画图题
1．画出降压斩波器的原理图，并推导输出电压的大小。
2．单相桥式半控整流电路如图所示，
负载Ld足够大。试绘出α=90°
时输出电压U d、流过晶闸管VT1的电流i T1以及
流过二极管VD3的电流i D3的波形。
3．如图所示为具有中点二极管的单相
半控桥式整流电路，试画出α=45°时
U d的波形，并推导出U d=f（α）的关
系式。
4．画出升压斩波器的原理图，并推导输出电压的大小与导通比的关系。
5、如图所示为单相全波整流电路，由一只晶闸管与一只整流二极管组成，已知变压器次端输出为U2。试画出α=45°时U d的波形并推导出U d=f（α）的关系式。
6、试画出单相桥式逆变器的主电路。
并说明控制方法和工作过程。
7、单相桥式半控整流电路如图所示，
负载Ld足够大。试绘出α=90°时输出电压U d、Array流过晶闸管VT1的电流i T1以及流过二极管VD1的
电流i D1的波形。
二、填空题
1．在GTR和IGBT两种自关断器件中，属于电压驱动的器件是____________，
属于电流驱动的器件是___________。
2．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为_____________________。
3．在反电动势负载时，只有______________的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。
4．把晶闸管承受正压起到触发导通之间的电角度称为_____________。
5．三相半波可控整流电路，带大电感负载时的移相范围为__________。
《电力电子技术》综合复习资料(DOC)
《电力电子技术》综合复习资料
一、填空题
1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题
1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
《电力电子技术》课程复习与考试提纲
《电力电子技术》课程复习与考试提纲
绪论
什么是电力电子技术？
1）电力电子技术的定义
2）电力变换的类型
3）电力电子技术的分类、学科组成、重要特征。
一、电力电子器件
课后习题：第1题，第3题、第4题、第8题、第9题
1）电力电子器件的概念、特征，与信息电子器件的区别。
2）电力电子器件的分类，
3）电力二极管的分类。
4）晶闸管的静态工作特性，参数计算。
5）4种全控型器件的优缺点比较。
6）电力电子器件驱动电路的任务.
7）缓冲电路的定义、作用。
二、整流电路
课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题1）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，优缺点。
4）三相可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，
工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。
三、直流斩波电路
课后习题：第2题、第3题、第5题
1）直流斩波电路的定义。
2）buck电路的电路结构，工作原理，波形，参数计算。（电流连续、断续情况下）
3）boost电路的电路结构，工作原理，波形，参数计算。
电力电子复习提纲
复习提纲
1. PAM是一种改变电源的电压（或电流）的幅值，进行输出控制的方式。
2. 通过对触发脉冲的控制来实现改变直流输出电压的控制方式称为相控。
3. PWM又叫脉宽调制，是一种靠改变脉冲宽度来控制输出电压，通过改变调制周期来控制其输出频率的方式。
4. 在电压过零时给晶闸管以触发脉冲，使晶闸管工作状态始终处于全导通或全阻断，这种工作方式称为过零触发。
5．GTR是电流控制型器件，常用的是NPN型，其工作在正偏时导通；反偏时处于截止状态，。在变流技术应用中，GTR大多工作在开关状态，对其要求主要是：足够的容量、适当的增益、较高的开关速度和较低的功率损耗等。
6．晶闸管串联时要采取均压措施，并联时要采取均流措施。
7．万用电表档位放至欧姆档R×１K档，将红表笔接在单结晶体管的e端，黑表笔接在b1端，再将黑表笔接在单结晶体管的b2端，红表笔接在e端，若晶体管正常，两次测量的电阻值均较大，通常在几十千欧。将黑表笔接在单结晶体管的e端，红表笔接在b1端，再将黑表笔接在e端，红表笔接在b2端，若晶体管正常工作，两次测量的电阻值均较小，通常在几千千欧，且Rb1＞Rb2。将万用表红表笔接b1端，黑表笔接b2端，再将黑表笔接b2端，红表笔接b1端，若晶体管正常，b1-b2间的电阻Rbb应为固定值值。
8．凡流过晶闸管的电流大大超过其正常工作电流时，都称为过电流。
9．按过电压保护的部位来分，有交流侧保护、直流侧保护和元件保护，常用的保护措施有RC阻容保护，非线性电阻保护（即硒堆、压敏电阻）等几种。
10．PWM是一种靠改变脉冲宽度来控制输出电压的控制的方式。
电力电子技术内容提要
电力电子技术内容提要
模块1 电力电子器件
1．同处理信息的电子器件相比，电力电子器件具有以下特征：
（1）能处理电功率的大小，即承受电压和电流的能力大多都远大于处理信息的电子器件；
（2）电力电子器件一般都工作在开关状态。导通时（通态）阻抗很小，接近于短路，管压降接近于零，而电流由外电路决定；阻断时（断态）阻抗很大，接近于断路，电流几乎为零，而管子两端电压由外电路决定；
（3）实用中，电力电子器件往往需要由信息电子电路来控制；
（4）不仅在器件封装上讲究散热设计，在其工作时一般都要安装散热器
2．在电力电子器件的各种功率损耗中，一般来讲，断态损耗是很小的，通态损耗是主要因素，但当器件开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素3．电力电子器件的分类：
（1）按照器件能够被控制电路信号所控制的程度，可将电力电子器件分为半控型、全控型和不控型三类，如晶闸管是半控型，Power MOSFET、IGBT、GTO、GTR、IGCT等是全控型，Power Diode 是不控型。（举例）
（2）按照驱动电路加在器件控制端和公共端之间信号的性质，可将电力电子器件分为电流驱动型和电压驱动型两大类，如晶闸管、GTR、GTO等是电流驱动型，Power MOSFET、IGBT、SIT、SITH等是电压驱动型。（举例）
（3）按照器件内部电子和空穴两种载流子参与导电的情况，可将电力电子器件分为单极型、双极型和复合型三类，如Power MOSFET、SIT是单极型，晶闸管、GTR、GTO、SITH等是双极型，IGBT、MCT、IGCT等是复合型。（举例）
电力电子技术知识点总结
电力电子技术知识点总结
一、电力电子器件
1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压
调节元件、静止开关、逆变器等。
2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。可控硅具有可控性强，工作稳定等特点，适用于电力调节、
交流电源、逆变器等领域。
3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普
通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。
4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。
5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。
以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电
力电子技术的学习和应用具有重要的意义。
二、电力电子拓扑结构
1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。常见的变流器拓扑结构包括单相全桥变流器、
三相全桥变流器、单相半桥变流器、三相半桥变流器等。
2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。常见的逆
四川大学 川大 电力电子技术复习提纲 与考题示例
《电力电子技术》复习提纲
（带*的为重点）
第1章**电力电子器件、理想电力电子开关、电力电子器件的损耗、电力电子器件分类；电力二极管、电导调制效应、PN结电容效应、静态工作特性、动态工作特性、电力二极管主要参数（额定电流、
反向重复峰值电压、正向电压降）、电力二极管主要类型、电力二极管型号；晶闸管、工作原理、开通、关
断、静态特性、动态特性、晶闸管主要参数（断态重复峰值电压、反向重复峰值电压、通态峰值电压、正向转折电压、反向转
折电压、通态平均电流、波形系数、维持电流、擎住电流、断态电压临界上升率、通态电流临界上升率、门极触发电流、门极触发电压）、晶闸管
型号、晶闸管派生器件；门极关断晶闸管、工作原理、主要参数；电力晶体管、静态特性、动
态特性、主要参数、二次击穿、安全工作区；电力场效应晶体管、静态特性、动态特性、电力
场效应晶体管主要参数（漏源额定电压、漏极连续电流、漏极脉冲峰值电流、栅源电源）；绝缘栅双极型晶体管、工作原
理、静态特性、动态特性、擎住效应、安全工作区、绝缘栅双极型晶体管主要参数（最大集射电压、最
大集电极电流、最大集电极功耗）；静电感应晶体管；静电感应晶闸管；集成门极换流晶闸管；电子注入增
强栅晶体管；碳化硅；驱动要求（晶闸管、GTO、GTR、电力MOSFET、IGBT）；晶闸管串联（静态均压、动态均压）；晶
闸管并联。
第2章***整流、整流电路分类、整流电路主要性能指标；单相半波可控整流电路（阻性负载、感性负载：电路、工作波形、数量关系；触发延迟角、导通角、移相范围、同步）、单相桥式全控整流电路（阻性负载、感性负载、反电动势负载：电路、工作波

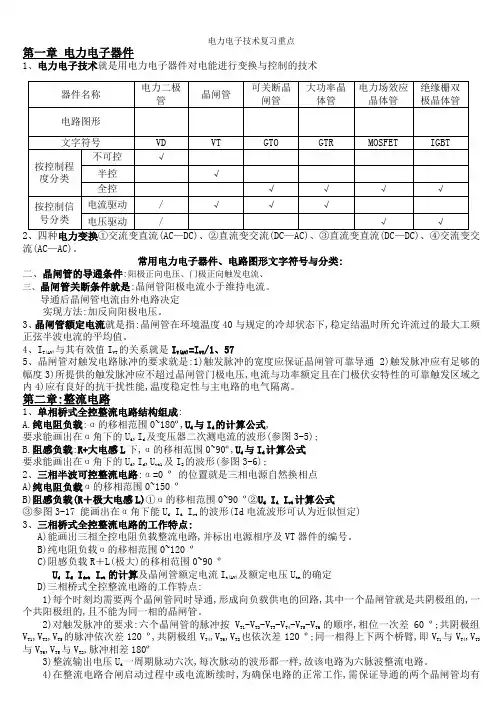

电力电子技术复习重点
第一章电力电子器件
1、电力电子技术就是用电力电子器件对电能进行变换与控制的技术
流(AC—AC)。
常用电力电子器件、电路图形文字符号与分类:
二、晶闸管的导通条件:阳极正向电压、门极正向触发电流、
三、晶闸管关断条件就是:晶闸管阳极电流小于维持电流。
导通后晶闸管电流由外电路决定
实现方法:加反向阳极电压。
3、晶闸管额定电流就是指:晶闸管在环境温度40与规定的冷却状态下,稳定结温时所允许流过的最大工频正弦半波电流的平均值。
4、I
T(AV)与其有效值I
VT
的关系就是I
T(AV)
=I
VT
/1、57
5、晶闸管对触发电路脉冲的要求就是:1)触发脉冲的宽度应保证晶闸管可靠导通 2)触发脉冲应有足够的幅度3)所提供的触发脉冲应不超过晶闸管门极电压,电流与功率额定且在门极伏安特性的可靠触发区域之内4)应有良好的抗干扰性能,温度稳定性与主电路的电气隔离。
第二章:整流电路
1、单相桥式全控整流电路结构组成:
A.纯电阻负载:α的移相范围0~180º,U
d 与I
d
的计算公式,
要求能画出在α角下的U
d ,I
d
及变压器二次测电流的波形(参图3-5);
B.阻感负载:R+大电感L下,α的移相范围0~90º,U
d 与I
d
计算公式
要求能画出在α角下的U
d ,I
d
,U
vt1
及I
2
的波形(参图3-6);
2、三相半波可控整流电路:α=0 º的位置就是三相电源自然换相点
A)纯电阻负载α的移相范围0~150 º
B)阻感负载(R＋极大电感L)①α的移相范围0~90 º②U
d I
d
I
vt
计算公式
③参图3-17 能画出在α角下能U
d I
d
I
vt
《电力电子技术》复习资料
《电力电子技术》复习资料
一 电力电子器件
1. 要点：
① 半控器件：晶闸管（SCR ）
全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管
各器件的导通条件、关断方法、电气符号及特点。 ②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。 有效值：直流电压、电流所对应的交流值。 波形系数：K f =有效值/平均值 。
③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。 di/dt ：导通时，采用电感电路。
二 整流电路
1. 单相半波电路：
① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：
平均值：整流后得到的直流电压、电流。
2
1cos 0.452
d U U α
+=
d d U I R
=
有效值：直流电压、电流所对应的交流值。
U U =
U I R = 波形系数：电流有效值与平均值之比。
f d
I
k I =
② 注意计算功率、容量、功率因数时要用有效值。 ③ 晶闸管的选型计算：
Ⅰ
求额度电压：2TM U =，再取1.5~2倍的裕量。 Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；
→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。
2. 单相全桥电路负载：
①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π
电力电子技术考试复习资料
一、填空
1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。 1.2 电力电子器件一般工作在 开关 状态。
1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控
型器件，不可控器件等三类。
1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极
1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。 1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。
1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。
1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。
1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。
1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和
电压驱动 两类。
2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。
2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为
22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u
2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2
电力电子复习提纲
一、画图题
1．画出降压斩波器的原理图，并推导输出电压的大小。
2．单相桥式半控整流电路如图所示，
负载Ld足够大。试绘出α=90°
时输出电压U d、流过晶闸管VT1的电流i T1以及
流过二极管VD3的电流i D3的波形。
3．如图所示为具有中点二极管的单相
半控桥式整流电路，试画出α=45°时
U d的波形，并推导出U d=f（α）的关
系式。
4．画出升压斩波器的原理图，并推导输出电压的大小与导通比的关系。
5、如图所示为单相全波整流电路，由一只晶闸管与一只整流二极管组成，已知变压器次端输出为U2。试画出α=45°时U d的波形并推导出U d=f（α）的关系式。
6、试画出单相桥式逆变器的主电路。
并说明控制方法和工作过程。
7、单相桥式半控整流电路如图所示，
负载Ld足够大。试绘出α=90°时输出电压U d、Array流过晶闸管VT1的电流i T1以及流过二极管VD1的
电流i D1的波形。
二、填空题
1．在GTR和IGBT两种自关断器件中，属于电压驱动的器件是____________，
属于电流驱动的器件是___________。
2．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为_____________________。
3．在反电动势负载时，只有______________的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。
4．把晶闸管承受正压起到触发导通之间的电角度称为_____________。
5．三相半波可控整流电路，带大电感负载时的移相范围为__________。
(完整版)电力电子技术总复习
《电力电子技术》综合复习资料
一、填空题
1、开关型DC/DC 变换电路的3个基本元件是 、 和 。
2、逆变角β与控制角α之间的关系为 。
3、GTO 的全称是 。
4、直流斩波电路按照输入电压与输出电压的高低变化来分类有 斩波电路； 斩波电路； --——斩波电路.
5、变频电路从变频过程可分为 变频和 变频两大类。
6、晶闸管的工作状态有正向 状态，正向 状态和反向 状态。
7、只有当阳极电流小于 电流时，晶闸管才会由导通转为截止.
8、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 角.
9、GTR 的全称是 。
10、在电流型逆变器中，输出电压波形为 波，输出电流波形为 波。 11、GTO 的关断是靠门极加 出现门极 来实现的。
12、普通晶闸管的图形符号是
，三个电极分别是 ， 和 。
13、整流指的是把 能量转变成 能量.
14脉宽调制变频电路的基本原理是:控制逆变器开关元件的 和 时间比，即调节 来控制逆变电压的大小和频率。 15、型号为KP100—8的元件表示 管、它的额定电压为 伏、额定电流为 安.
16、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题,通常主要采取的隔离措施包括： 和 。 二、判断题
1、KP2—5表示的是额定电压200V ，额定电流500A 的普通型晶闸管。
2、给晶闸管加上正向阳极电压它就会导通。
3、普通晶闸管外部有三个电极,分别是基极、发射极和集电极.
4、逆变电路分为有源逆变电路和无源逆变电路两种。
5、只要让加在晶闸管两端的电压减小为零,晶闸管就会关断。
6、普通晶闸管内部有两个PN 结。
电力电子技术-期末考试复习要点
电⼒电⼦技术-期末考试复习要点
课程学习的基本要求及重点难点内容分析
第⼀章电⼒电⼦器件的原理与特性
1、本章学习要求
1.1 电⼒电⼦器件概述，要求达到“熟悉”层次。
1）电⼒电⼦器件的发展概况及其发展趋势。
2）电⼒电⼦器件的分类及其各⾃的特点。
1.2 功率⼆极管，要求达到“熟悉”层次。
1）功率⼆极管的⼯作原理、基本特性、主要参数和主要类型。
2）功率⼆极管额定电流的定义。
1.3 晶闸管，要求达到“掌握”层次。
1）晶闸管的结构、⼯作原理及伏安特性。
2）晶闸管主要参数的定义及其含义。
3）电流波形系数k f的定义及计算⽅法。
4）晶闸管导通和关断条件
5）能够根据要求选⽤晶闸管。
1.4 门极可关断晶闸管（GTO），要求达到“熟悉”层次。
1）GTO的⼯作原理、特点及主要参数。
1.5 功率场效应管，要求达到“熟悉”层次。
1）功率场效应管的特点，基本特性及安全⼯作区。
1.6 绝缘栅双极型晶体管（IGBT），要求达到“熟悉”层次。
1）IGBT的⼯作原理、特点、擎住效应及安全⼯作区。
1.7 新型电⼒电⼦器件简介，要求达到“熟悉”层次。
2、本章重点难点分析
有关晶闸管电流计算的问题：
晶闸管是整流电路中⽤得⽐较多的⼀种电⼒电⼦器件，在进⾏有关晶闸管的电流计算时，针对实际流过晶闸管的不同电流波形，应根据电流有效值相等的原则选择计算公式，即允许流过晶闸管的实际电流有效值应等于额定电流I T对应的电流有效值。
利⽤公式I = k f×I d = 1.57I T进⾏晶闸管电流计算时，⼀般可解决两个⽅⾯的问题：⼀是已知晶闸管的实际⼯作条件（包括流过的电流波形、幅值等），确定所要选⽤的晶闸管额定
电力电子技术复习提纲
电力电子技术复习提纲
1.电力电子技术概述
a.电力电子技术的定义和应用领域
b.电力电子技术的发展历程和趋势
c.电力电子元件和器件的分类及特点
d.电力电子系统的组成和功能
2.电力电子元件和器件
a.二极管
i.基本结构和工作原理
ii. 二极管的类别和特性
iii. 二极管的应用和限制
b.可控硅
i.基本结构和工作原理
ii. 可控硅的类别和特性
iii. 可控硅的应用和限制
c.晶闸管
i.基本结构和工作原理
ii. 晶闸管的类别和特性
iii. 晶闸管的应用和限制
d.功率晶体管
i.基本结构和工作原理
ii. 功率晶体管的类别和特性
iii. 功率晶体管的应用和限制e.MOSFET
i.基本结构和工作原理
ii. MOSFET的类别和特性
iii. MOSFET的应用和限制
3.电力电子器件的特性和参数
a.电力电子器件的开关特性
b.电力电子器件的导通和关断特性
c.电力电子器件的失效机制和寿命
d.电力电子器件的电气和热学参数
4.电力电子电路与功率转换
a.单相全控桥整流电路
i.电路结构和工作原理
ii. 正、反工作方式和调整方法iii. 实际电路的设计和分析
b.单相半控桥整流电路
i.电路结构和工作原理
ii. 正、反工作方式和调整方法
iii. 实际电路的设计和分析
c.三相全控桥整流电路
i.电路结构和工作原理
ii. 正、反工作方式和调整方法
iii. 实际电路的设计和分析
d.逆变电路
i.逆变电路的基本结构和工作原理ii. 单相和三相逆变电路的常见拓扑iii. 逆变器的控制策略和实际应用
5.电力电子技术的应用
a.变流器和驱动器
i.变频调速技术和应用
《电力电子技术》复习资料
电力电子技术第五版复习资料
第1章绪论
1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类
（1）交流变直流AC-DC：整流
（2）直流变交流DC-AC：逆变
（3）直流变直流DC-DC：一般通过直流斩波电路实现
（4）交流变交流AC-AC：一般称作交流电力控制
3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件
1 电力电子器件与主电路的关系
（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理
（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类
根据控制信号所控制的程度分类
（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。如电力二极管。
根据驱动信号的性质分类
《电力电子技术》综合复习资料
《电力电子技术》综合复习资料
一、 填空题
1、晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。
2、只有当阳极电流小于 维持 电流时，晶闸管才会由导通转为截止。
3、整流是指将 交流 变为 直流 的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为
。 5、逆变角β与控制角α之间的关系为 β+α=π 。 6、GTO 的全称是 门极可关断晶闸管 。
7、直流斩波电路按照输入电压与输出电压的高低变化来分类有 降压 斩波电路； 升压 斩波电路； 升降压 斩波电路。
8、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括： 磁耦合 和 光耦合 。
9、就无源逆变电路的PWM 控制而言，产生SPWM 控制信号的常用方法是 载频三角波比较法 。 10、普通晶闸管外部有三个电极，分别是 阳 极 阴 极和 门 极。 11、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制 角。 12、逆变指的是把 直流 能量转变成 交流 能量。
13、GTO 的关断是靠门极加 负信号 出现门极 反向电流 来实现的。
14、开关型DC/DC 变换电路的3个基本元件是 电感 、 电容 和 功率开关管 。
15、普通晶闸管的图形符号是 ，三个电极分别是 阳极A ， 阴极K 和 门极G 。
16、逆变是指将 直流 变为 交流 的变换。 17、GTR 的全称是 电力晶体管 。
18、在电流型逆变器中，输出电压波形为 正弦 波，输出电流波形为 方 波。
二、判断题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章
电力电子技术的定义，四大类电力变换，电力电子技术的研究对象
电力电子技术的发展史
第二章
电力电子器件的定义
与信息电子器件相比，电力电子器件的特征
电力电子器件的主要工作状态，电力电子器件的主要损耗，冷却方式（哪种最常用）
应用电力电子器件的系统组成
电力电子器件的分类
电力二极管：封装类型，电气符号，工作原理，主要参数，主要类型，应用场合
晶闸管：封装类型，电气符号，工作原理，主要参数，工作时的特性，主要的派生器件，英文缩写，应用场合
门极可关断晶闸管，电力晶体管：主要参数，英文缩写，电气符号，应用场合
电力场效应晶体管：分类，工作原理，应用场合，主要参数，英文缩写，电气符号
绝缘栅双极晶体管：电气符号，工作原理，主要参数，英文缩写，应用场合
熟悉其他新型电力电子器件有哪些，当前电力电子器件的发展趋势
掌握课后P42 1~5
第三章
整流的定义，整流电路的分类
单相：
主要的典型单相可控整流电路
1）单相半波可控整流电路：电路，带阻性负载、阻感负载、有续流二极管（续流二极管的作用）的电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角
2）单相桥式全控整流电路：电路，带阻性负载、阻感负载、反电动势负载的电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角
3）单相全波可控整流电路：电路，带阻性负载、阻感负载电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角，与单相桥式全控整流电路的主要区别
三相：
自然换相点的概念
1）三相半波可控整流电路：电路，带阻性负载、阻感负载电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角，电阻负载时输出电压断续的临界触发角
2）三相桥式全控整流电路：电路，带阻性负载、阻感负载电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角，电阻负载时输出电压断续的临界触发角
变压器漏感对整流电路的影响，换相重叠角的概念
整流电路的谐波和无功的影响
什么是逆变？为什么逆变？逆变的种类？发生有源逆变的条件？逆变失败的原因？最小逆变角
课后P95 3,4,5,6,7,9,10,11,12,13,26,29
第四章
逆变的定义，逆变的分类，有源逆变和无源逆变的概念
换流的概念，换流方式，各种换流方式适用的范围，掌握负载换流的工作原理，掌握强迫换流的工作原理及分类，哪些换流方式属于自换流，哪些属于外部换流
无源逆变电路的分类：电压型和电流型
电压型逆变电路的主要特点
单相半桥逆变电路：电路，工作原理及波形，特点
单相全桥逆变电路：电路，工作原理及波形，特点
三相电压型逆变电路：工作方式，电路，工作原理
电流型逆变电路的主要特点
单相电流型逆变电路：电路，工作原理
P118 1，2，3，4，6
第五章
主要的基本斩波电路，斩波电路的控制方式及其控制原理
降压斩波电路：电路，工作原理及波形，相关计算
升压斩波电路：电路，工作原理及波形，相关计算
带隔离的直流-直流变流电路有哪些，分类，哪些什么是单端电路、双端电路，优缺点，功率范围，应用领域？表5-1
P138 1，2，4，5
第六章
交流—交流变流电路的定义，分类（交流电力控制电路，变频电路），交流电路控制电路包含哪些？变频电路的种类？
交流调压电路：
单相：电路，带阻性负载、阻感负载时的电路工作情况、电路波形及相关计算，移相范围，斩控式交流调压电路（电路，工作原理），
三相：
三相调压电路主要的连结方式，星形联结工作原理（三相三线，三相四线，晶闸管导通状态的三种情况，触发脉冲相位差，同相晶闸管相位差，移相范围，触发脉冲顺序及相位差），支路控制三角联结的主要应用
交流调功电路：工作原理，特点
交流调压和调功电路的区别
交流电力电子开关：特点，主要应用
单相交交变频电路工作原理及输出上线频率，交交变频电路的特点，应用范围
P161 3 4 5
第七章
PWM控制的概念，基本原理，什么是SPWM波
PWM逆变电路的控制工作原理，什么是单极性PWM控制方式、双极性PWM控制方式？这两种方式的控制方法及工作过程。
什么是异步调制和同步调制，PWM跟踪控制技术主要有哪些方式，PWM整流电路的控制方法主要有哪些
P184 1,3,5
第九章
过电压产生的原因和过电压保护的主要方法及原理
过电流主要分类，主要的保护措施保护的主要方法及原理
缓冲电路的概念、分类、典型电路及基本原理
电力电子器件串并联使用的目的，基本要求以及具体的注意事项。
