常用电子仪器的使用实验报告答案
电工及电子技术基础实验思考题答案

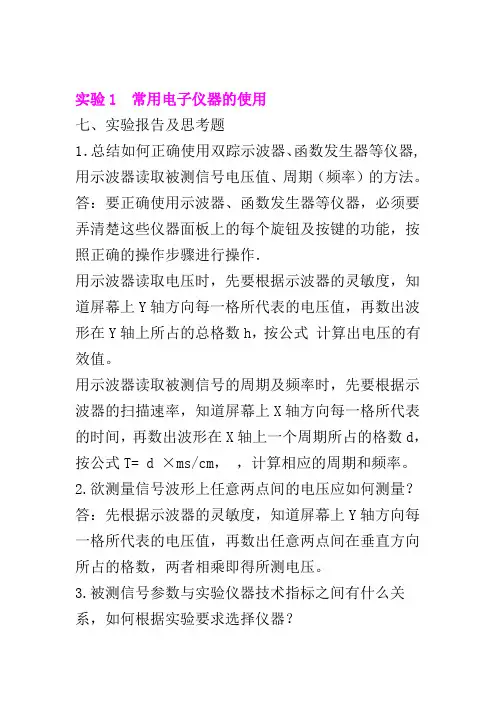

实验1 常用电子仪器的使用七、实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。
答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。
用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。
2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。
3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。
如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。
4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。
答：①通过调节聚焦旋钮可使波形更清晰。
②通过配合调节电平、释抑旋钮可使波形稳定。
③调节扫描速度旋钮。
④调节灵敏度旋钮。
实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。
计算相对误差，并分析误差原因。
答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。
实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
（2）读数时的视差。
（3）实验中所使用的元器件的标称值和实际值的误差。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、引言。
电子仪器在现代科学实验中扮演着至关重要的角色。
本实验旨在通过对常用电子仪器的使用进行实验，掌握电子仪器的基本使用方法，提高实验操作技能，为今后的科学研究打下坚实的基础。
二、实验目的。
1. 掌握示波器的基本使用方法；2. 熟练掌握数字万用表的使用技巧；3. 理解信号发生器的原理及使用方法；4. 掌握逻辑分析仪的使用技巧。
三、实验仪器与设备。
1. 示波器；2. 数字万用表；3. 信号发生器；4. 逻辑分析仪。
四、实验步骤与结果分析。
1. 示波器的使用。
示波器是一种用于显示各种电压信号波形的仪器。
在本次实验中，我们首先接通示波器的电源，并将待测信号的正负极分别连接至示波器的输入端口。
随后，我们调节示波器的水平、垂直灵敏度，观察并记录示波器显示的波形。
通过实验，我们可以清晰地观察到待测信号的波形特征，如频率、幅度等。
2. 数字万用表的使用。
数字万用表是一种用于测量电压、电流、电阻等电学量的仪器。
在本次实验中，我们首先选择合适的测量档位，并将待测电路的正负极分别连接至数字万用表的测量端口。
随后，我们读取并记录数字万用表显示的测量数值。
通过实验，我们可以准确地获取待测电路的电学量数值。
3. 信号发生器的使用。
信号发生器是一种用于产生各种频率、幅度的信号的仪器。
在本次实验中，我们首先接通信号发生器的电源，并设置待发生信号的频率、幅度等参数。
随后，我们将信号发生器的输出端口连接至示波器的输入端口，观察并记录示波器显示的信号波形。
通过实验，我们可以清晰地观察到信号发生器产生的不同频率、幅度的信号波形。
4. 逻辑分析仪的使用。
逻辑分析仪是一种用于分析数字电路工作状态的仪器。
在本次实验中，我们首先接通逻辑分析仪的电源，并将待测数字电路的输入端口与逻辑分析仪的输入端口相连。
随后，我们通过逻辑分析仪的显示屏观察并记录待测数字电路的工作状态。
通过实验，我们可以清晰地观察到待测数字电路的逻辑高低电平状态。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告实验报告：常用电子仪器的使用一、引言电子仪器是科学研究、工程实践中必不可少的工具之一、在本次实验中，我们将学习并使用常见的电子仪器，包括万用表、示波器、函数发生器和电源供应器，了解它们的基本原理和使用方法，以便于今后的实验研究工作中能熟练运用这些仪器。
二、万用表的使用1.目的学习使用万用表测量电压、电流和电阻。
2.实验步骤（1）接线：将万用表的红表笔连接至测量电流和电压的插口，黑表笔连接地一个插口。
（2）测量电压：将红表笔连接至所需测量电压的电路点，黑表笔连接至地点，读取表盘上的电压数值。
（3）测量电流：将待测电路中断，将黑表笔接入电路的负极，将测量电流的插头插入待测电路的正极，读取表盘上的电流数值。
（4）测量电阻：选择所需量程档位，将待测电阻器两端连接至黑、红表笔，读取表盘上的电阻数值。
3.结果和分析经过测量，我们得到了准确的电压、电流和电阻数值，并且这些数据与预期结果相符合。
三、示波器的使用1.目的学习使用示波器观察电路中的波形。
2.实验步骤（1）接线：将待观察的电路连接至示波器的通道1或通道2（2）调整水平：通过调整示波器的水平控制旋钮，使波形在示波器屏幕上水平对齐。
（3）调整垂直：通过调整示波器的垂直控制旋钮，使波形在示波器屏幕上垂直对齐。
3.结果和分析观察到了电路中的波形，在示波器屏幕上得到了清晰的显示。
通过调整水平和垂直控制旋钮，使波形对齐，实现了准确观察。
四、函数发生器的使用1.目的学习使用函数发生器产生特定的电信号。
2.实验步骤（1）接线：将函数发生器的输出端接入待测电路。
（2）选择波形：通过选择函数发生器上的波形选择开关，选择所需的波形类型。
（3）设置频率：通过调整函数发生器上的频率调节旋钮，设置所需的信号频率。
3.结果和分析通过函数发生器产生了特定的信号，经过连接至待测电路后，对电路中的元件产生了作用。
五、电源供应器的使用1.目的学习使用电源供应器为电路提供恒定的电流或电压。
参考答案--模拟电子技术实验指导书(2012)
参考答案--模拟电子技术实验指导书(2012)实验一常用电子仪器的使用一、实验目的1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使用方法。
2．学习使用低频信号发生器和频率计。
3．初步掌握用示波器观察波形和测量波形参数的方法。
二、实验原理在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图1．低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V（峰-峰值）。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。
低频信号发生器的输出信号频率可以通过频率分档开关进行调节。
低频信号发生器作为信号源，它的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。
3．示波器示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。
示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。
双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。
本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值U m 、周期T （或频率f ）和初相；脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。
13《模拟电子线路实验》实验报告答案
网络高等教育《模拟电子线路》实验报告学习中心：层次：专业：年级：学号：学生：实验一常用电子仪器的使用一、实验目的答：1、了解并掌握模拟电子技术实验箱的主要功能及使用方法。
2、了解并掌握数字万用表的主要功能及使用方法。
3、学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法。
二、基本知识1．简述模拟电子技术实验箱布线区的结构及导电机制。
答：模拟电子技术实验箱布线区：用来插接元件和导线，搭接实验电路。
配有2只8脚集成电路插座和1只14脚集成电路插座。
结构及导电机制：布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。
2．试述NEEL-03A型信号源的主要技术特性。
答：NEEL-03A型信号源的主要技术特征：1、输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；2、输出频率：10HZ～1MHZ连续可调；3、幅值调节围：0～10VP-P连续可调；4、波形衰减：20dB/40dB；5、带有6位数字频率计，即可以作为信号源的输出监视仪表，也可以作外侧频率计用。
注意：信号源输出端不能短路。
3．试述使用万用表时应注意的问题。
答：应注意使用万用表进行测量时，应先确定所需测量功能和量程。
确定量程的原则：1、若已知被测参数的大致围，所选量程应“大于被测值，且最接近被测值”。
2、如果被测参数的围未知。
则先选择所需功能的最大量程测量，根据初测结果，逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。
如屏幕上显示“1”，表明已超过量程围，须将量程开关转至相应的档位上。
4．试述TDS1002型示波器进行自动测量的方法。
答：按下“测量”按钮可以自动进行测量。
共有十一种测量类型。
一次最多可以显示五种。
按下顶部的选项按钮可以显示“测量1”菜单，可以在“信源”中选择在其上进行测量的通道。
可以在“类型”中选择测量类型。
测量类型有：频率、周期、平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div）与“扫速”开关指示值（t/div）的乘积，即可计算得出信号频率的实测值。
2：函数信号发生器函数信号发生器通常用作电子电路中的信号源，它的输出端严禁短路。
根据需要，信号发生器可以输出正弦波、方波、三角波三种信号波形，输出电压最大可达 20V（UP－P）。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏（mV）级到伏（V）级范围内连续调节。
输出信号频率可以通过频率分档开关进行调节。
3：交流毫伏表交流毫伏表可在其工作频率范围内测量正弦交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小，选择合适的量程。
三：实验仪器1函数信号发生器 SPF05A 一台2摸拟双踪示波器 AT7328 一台3交流毫伏表一台4电路分析仪一台四：实验内容1.用机内校正信号对示波器进行自检（1）扫描基线调节将示波器的显示方式开关置于“单踪”显示（Y1 或 Y2），输入耦合方式开关置“GND”，触发方式开关置于“自动”。
开启电源开关后，调节“辉度”、“聚焦”、“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。
然后调节“X 轴位移”和“Y 轴位移”旋钮，使扫描线位于屏幕中央，并且能上下左右移动自如。
（2）测试“校正信号”波形的幅度、频率将示波器的“校正信号”通过专用电缆线引入选定的 Y 通道（Y1 或Y2），将 Y 轴输入耦合方式开关置于“AC”或“DC”，触发源选择开关置“内”，内触发源选择开关置“Y1”或“Y2”。
调节 X 轴“扫描速率”开关（t/div）和 Y 轴“输入灵敏度”开关（V/div），使示波器显示屏上显示出一个或数个周期稳定的方波波形。
①，校准“校正信号”幅度将“Y 轴灵敏度微调”旋钮置“校准”位置，“Y 轴灵敏度”开关置适当位置，读取校正信号幅度，记入表2.用示波器和交流毫伏表测量信号参数调节函数信号发生器，使其输出频率分别为 100Hz、1KHz、10KHz、100KHz，有效值均为 1V（交流毫伏表测量值）的正弦波信号。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告实验目的：1.了解常用电子仪器的基本原理和使用方法；2.掌握电阻、电容、电感的测量方法；3.熟悉示波器的基本操作；4.了解数字万用表的使用；5.掌握信号发生器的使用方法。
实验器材：1.示波器2.数字万用表3.信号发生器4.电阻、电容、电感元件实验原理：1.电阻的测量原理：通过连接电流表和电阻，使用欧姆定律测量电阻值。
2.电容的测量原理：通过连接电容和电压表，使用电容充放电公式测量电容值。
3.电感的测量原理：通过连接电感和频率计，使用电感与频率之间的关系公式测量电感值。
4.示波器的原理与操作：示波器用于显示电压和电流的波形，通过调节示波器的各种参数，可以观察和分析波形的频率、振幅、相位等特性。
5.数字万用表的原理与使用：数字万用表能够测量直流电压、交流电压、直流电流、交流电流、电阻、电容等多种电气量，通过旋钮选择不同的测量量程进行测量。
6.信号发生器的原理与使用：信号发生器可以产生具有不同频率和振幅的电信号，通过连接信号发生器和被测电路，观察电路的响应情况。
实验步骤：1.电阻测量：将电阻与电流表连接，通过欧姆定律测量电阻值。
2.电容测量：将电容与电压表连接，通过电容充放电公式测量电容值。
3.电感测量：将电感与频率计连接，通过电感与频率之间的关系公式测量电感值。
4.示波器使用：连接待测电路和示波器，调节示波器的参数观察波形的特性。
5.数字万用表使用：选择合适的测量量程，连接待测电路与数字万用表，测量电压、电流、电阻等。
6.信号发生器使用：连接信号发生器与被测电路，调节信号发生器的频率和振幅，观察电路的响应情况。
实验结果与分析：根据实验步骤所进行的测量，记录各个仪器的测量值，并进行相应的数据分析和计算。
结论：通过本实验，我们了解了常用电子仪器的基本原理和使用方法，掌握了电阻、电容、电感的测量方法，熟悉了示波器的基本操作，熟练运用了数字万用表和信号发生器。
这些仪器在电子领域中应用广泛，对于电路的测试和调试具有重要意义。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告一、实验目的本次实验的主要目的是让我们熟悉并掌握几种常用电子仪器的基本操作方法和使用技巧，包括示波器、函数信号发生器、数字万用表等。
通过实际操作和观察，深入了解这些仪器的工作原理和性能特点，提高我们在电子电路实验中的测量和分析能力，为今后的学习和实践打下坚实的基础。
二、实验仪器1、示波器：型号为_____，用于观察电信号的波形、幅度、频率等参数。
2、函数信号发生器：型号为_____，能够产生各种不同类型的信号，如正弦波、方波、三角波等。
3、数字万用表：型号为_____，可测量电压、电流、电阻等电学量。
三、实验原理1、示波器原理示波器是一种用于显示电信号波形的仪器。
它通过在垂直方向上对输入信号进行放大，并在水平方向上以一定的时间间隔扫描，从而将电信号的变化情况以图形的形式展示在屏幕上。
示波器的主要参数包括垂直灵敏度、水平扫描速度、触发方式等。
2、函数信号发生器原理函数信号发生器是一种能够产生各种周期性电信号的仪器。
它通常基于集成电路和模拟电路技术，通过设置不同的参数，如频率、幅度、占空比等，来产生所需的信号类型和特性。
3、数字万用表原理数字万用表采用数字化测量技术，将输入的电学量转换为数字信号，并通过内部的微处理器进行处理和显示。
它能够准确测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管等电学参数。
四、实验内容与步骤1、示波器的使用（1）连接示波器和信号源将示波器的探头连接到函数信号发生器的输出端，确保连接牢固。
（2）设置示波器参数打开示波器电源，调整垂直灵敏度、水平扫描速度、触发方式等参数，使显示的波形清晰稳定。
（3）观察不同类型的信号通过函数信号发生器分别产生正弦波、方波、三角波等信号，在示波器上观察其波形，并测量其幅度、频率等参数。
2、函数信号发生器的使用（1）设置信号类型和参数选择所需的信号类型，如正弦波，然后设置频率、幅度、占空比等参数。
（2）输出信号将函数信号发生器的输出端连接到实验电路或其他测量设备，观察输出信号的效果。
实验二常用电子仪器的使用
实验二 常用电子仪器的使用一．实验目的1.掌握双踪示波器的基本操作方法，掌握电信号基本参数：电压、频率、周期和相位的测量方法。
2.掌握函数信号发生器和晶体管毫伏表的正确使用方法。
3.培养阅读仪器说明书的能力、仪器操作能力和观察能力。
二．预习要求1.阅读第五章中日立V —252型示波器，GFG —8016G 型函数信号发生器，DA －16型晶体管毫伏表的面板说明和了解面板上各旋钮的用途。
2.按实验内容要求画好记录波形及数据的坐标和表格。
3.计算本实验内容中移相电路[图3（a ）]的相位差理论值。
RCarctgωϕ1= 三．实验原理1．示波器示波器是一种用途广泛的电子测量仪器，它可直观地显示随时间变化的电信号图形。
如电压（或转换成电压的电流）波形，并可测量电压的幅度、频率、相位等。
示波器的特点是直观，灵敏度高，对被测电路的工作状态影响小。
因此被广泛地应用于无线电测量领域中。
示波器主要有两种工作方式：y-t 工作方式（又称连续工作方式）和x-y 工作方式（又称水平工作方式）。
（1）y-t 工作方式下，示波器屏幕构成一个y-t 坐标平面，能够显示时间函数y = f （t ）的波形，例如电压u （t ）和电流i （t ）的波形。
（2）x-y 工作方式下，示波器屏幕构成一个x-y 坐标平面，屏幕上显示的图形具有函数关系y = f （x ），该工作方式可测定元件特性曲线，同频率正弦量的相位差以及二维状态向量的状态轨迹等。
2.函数信号发生器函数信号发生器是常用的电子仪器，用来产生各种波形（正弦波、方波、锯齿波、三角波等）。
函数信号发生器的频率和输出幅度，一般可以通过开关和旋钮加以调节。
是常用的电子仪器。
3.晶体管毫伏表晶体管毫伏表是一种常用的电子测量仪器。
主要用来测量正弦交流电压的有效值。
正弦电 压有效值和峰值的关系是：有效值峰值U U 2=当测量非正弦交流电压时，晶体管毫伏表 读数没有直接的意义。
晶体管毫伏表不能用来 测量直流电压。
常用电子仪器的使用实验报告 ()
常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值，有效值和周期的测量。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
1. 示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
常用电子仪器的使用实验报告
常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值，有效值和周期的测量。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
电子技术基础实验答案
实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率围，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。
电工电子学实验报告常用电子仪器的使用
电工电子学实验报告常用电子仪器的使用电工电子学是电工领域中一门重要的基础课程，涉及到电路分析、电子元器件、电子设备、电子控制等内容。
在进行电工电子实验时，常常需要使用各种电子仪器来测量、控制和分析电路中的电压、电流和信号等参数。
下面将介绍几种常用的电子仪器及其使用方法。
1. 示波器（Oscilloscope）示波器是电子实验中最常用的仪器之一、它用来显示电路中的电压波形，并能够实时监测电路中的信号。
示波器的使用方法如下：a.将示波器的红外线探头连接到电路中需要测量的信号源上。
b.调节示波器的触发模式和触发电平，以获得稳定的波形。
c.调节示波器的时间和电压刻度，以适应被测量信号的幅值和周期。
d.调节示波器的触发延迟和扫描速度，以观察和分析波形。
多用表是一种广泛用于电子实验中的测量仪器。
它可以测量电压、电流、电阻和频率等参数。
多用表的使用方法如下：a.将多用表的红黑表笔正确连接到要测量的电路上。
b.选择合适的测量量程和测量模式。
c.将多用表的表头旋钮调节到零位，以校准多用表。
d.读取多用表上显示的数值，根据需要进行进一步的计算和分析。
3. 功率电源（Power Supply）功率电源用来提供稳定的直流电压或交流电压给实验电路供电。
功率电源的使用方法如下：a.将功率电源的正负极正确连接到实验电路中。
b.调节功率电源的输出电压和电流，以满足实验需求。
c.注意电路的电流和功率是否在功率电源的额定范围内。
4. 频率计（Frequency Counter）频率计用来测量电路中信号的频率。
a.将频率计的输入端连接到要测量的信号源上。
b.设置频率计的测量范围和分辨率。
c.读取频率计上显示的频率数值。
除了以上介绍的仪器外，还有逻辑分析仪、信号发生器、信号处理器等在电工电子实验中常用的仪器。
这些仪器的使用方法各有不同，需要根据实际情况进行具体操作。
总结起来，电工电子学实验中常用的电子仪器包括示波器、多用表、功率电源和频率计等。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告一、实验目的1、了解常用电子仪器的基本工作原理和主要性能指标。
2、掌握常用电子仪器的正确使用方法和操作步骤。
3、能够运用常用电子仪器进行电路参数的测量和电路性能的测试。
4、培养实践操作能力和解决实际问题的能力。
二、实验仪器1、示波器：用于观察电信号的波形、测量电压、频率等参数。
2、函数信号发生器：产生各种不同类型的信号，如正弦波、方波、三角波等。
3、直流稳压电源：提供稳定的直流电压输出。
4、数字万用表：测量电阻、电容、电压、电流等电学量。
三、实验原理1、示波器原理示波器是一种用于显示电信号波形的仪器。
它通过将输入的电信号转换为垂直方向的偏转电压和水平方向的扫描电压，从而在荧光屏上显示出信号的波形。
示波器可以测量信号的幅度、周期、频率、相位等参数。
2、函数信号发生器原理函数信号发生器是一种能够产生多种波形的电子仪器。
它通常基于集成电路和模拟电路技术，通过调节相关的参数，如频率、幅度、占空比等，可以输出不同类型和参数的信号。
3、直流稳压电源原理直流稳压电源的作用是将交流电源转换为稳定的直流电源输出。
它通常由变压器、整流电路、滤波电路和稳压电路组成。
通过调整稳压电路中的元件参数，可以实现输出电压的稳定。
4、数字万用表原理数字万用表采用数字技术，将测量的电学量转换为数字信号，并通过显示屏显示出来。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管、三极管等参数。
四、实验内容及步骤1、示波器的使用（1）接通示波器电源，预热一段时间。
（2）调节“辉度”、“聚焦”和“水平位移”、“垂直位移”旋钮，使屏幕上显示出清晰的扫描线。
（3）选择合适的输入通道，并将探头与被测信号源连接。
（4）调节“垂直灵敏度”和“水平扫描速度”旋钮，使波形在屏幕上显示合适的大小和周期。
（5）测量信号的幅度和周期，并记录测量结果。
2、函数信号发生器的使用（1）接通函数信号发生器电源。
（2）选择所需的波形，如正弦波、方波或三角波。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、实验目的本次实验的主要目的是掌握常用电子仪器的基本使用方法，了解各种电子仪器的功能和性能特点，为今后的实验工作打下坚实的基础。
二、实验器材1. 数字万用表：用于测量电压、电流、电阻等参数。
2. 示波器：用于观察信号的波形和频率特性。
3. 函数发生器：用于产生各种波形的信号。
4. 信号采集卡：用于将模拟信号转换为数字信号。
5. PCB板：用于搭建电路实验平台。
三、实验内容1. 数字万用表的使用(1)正确连接电源和测试引线。
(2)选择合适的量程档位。
(3)进行电压、电流、电阻等基本测量。
(4)学会使用功能键进行数据记录和计算。
2. 示波器的使用(1)正确连接电源和测试引线。
(2)选择合适的通道和放大倍数。
(3)观察信号的波形和频率特性。
(4)学会使用控制键进行波形调节和锁定。
3. 函数发生器的使用(1)正确连接电源和测试引线。
(2)选择合适的振荡频率和幅值。
(3)观察输出波形的变化。
(4)学会使用控制键进行波形调节和锁定。
4. 信号采集卡的使用(1)正确连接电脑和采集卡。
(2)安装驱动程序。
(3)选择合适的输入通道和采样率。
(4)进行模拟信号的数据采集和处理。
5. PCB板的制作与调试(1)设计电路原理图。
(2)选用合适的元器件并进行焊接。
(3)进行电路测试和调试。
(4)优化电路性能并撰写实验报告。
四、实验心得与体会通过本次实验，我深刻认识到了常用电子仪器在科研实验中的重要性和必要性。
在实际操作过程中，我遇到了一些问题，例如电路连接不牢固、元器件损坏等，但通过不断尝试和请教老师同学，最终都得到了解决。
我还学会了如何使用示波器观察信号波形、如何使用函数发生器产生各种波形信号以及如何使用PCB板搭建电路实验平台等技能。
这些技能不仅对我今后的科研工作有帮助，而且也为我今后的人生道路奠定了坚实的基础。
本次实验让我受益匪浅，我会继续努力学习和掌握更多的电子仪器使用方法，为将来的科研工作做好充分准备。
常用电子仪器的使用实验报告答案
常用电子仪器的使用实验报告答案常用电子仪器的使用实验报告答案篇一：器件实验常用电子仪器的正确使用实验报告常用电子仪器的正确使用一、实验目的：（1）掌握用双踪示波器观测周期信号波形和读取波形参数的方法。
（2）了解示波器、函数信号发生器、直流稳压电源、交流毫伏表等常用电子仪器的主要技术指标、性能及正确的使用方法。
二、实验内容：实验仪器设备与元器件：（1）双踪示波器、函数信号发生器、交流毫伏表（2）直流稳压电源、数字万用表实验流程：1.用机内校正信号对示波器进行自检（1）扫描基线调节将示波器的显示方式开关置于“单踪”显示Y1（或Y2），输入耦合方式开关置GND，触发方式开关置于“自动”。
开启电源开关后，调节“辉度”、“聚焦”、“辅助聚焦”等旋钮，使荧光屏上显示一条细而亮度适中的扫描基线。
然后调节“X 扫描位移”和“Y扫描位移”旋钮，使扫描线位于屏幕中央。
（2）测试“校正信号”波形的幅度、频率将示波器的“校正信号”通过专用电缆引入选定的Y通道Y1（或Y2），将Y输入耦合方式开关置于AC或DC，触发源选择开关置于“内”，内触发源选择开关置Y1（或Y2）。
调节X轴“扫描速率开关”和Y轴“输入灵敏度”开关，使示波器显示屏上显示出一个或数个周期稳定的方波波形。
校准“校正信号”幅度。
将“Y轴灵敏度微调”旋钮校准“校准”位置，“Y轴灵敏度”开关置适当位置，读取校准信号幅度记录如下表：2.用示波器和万用表测量直流电压按图所示接好线之后，将示波器Y输入耦合方式开关置于GND，使屏幕上出现一条扫描基线。
将“Y轴灵敏度”开关置于适当位置，将“Y轴灵敏度微调”旋钮置于校准位置。
在调节“Y轴位移”旋钮，使扫描基线位于屏幕下不某一水平刻度线上。
基线定位后不再调“Y轴位移”旋钮。
将耦合开关改置于DC位置，再将被测直流信号经探头输入示波器Y轴，扫描线将位移，读出扫描线位移为h；Y 轴灵敏度开关标称值为Ku，探头衰减系数为K，则被测直流电压3.用示波器和交流毫伏表测量信号参数由函数发生器输出频率1kHz、峰峰值为150mV的正弦信号，用示波器测量此信号的频率和峰峰值，并用毫伏表测量器有效值，以函数发生器示数为“真值”，计算测试量的相对误差。
实验二__常用电子仪器的使用
实验二常用电子仪器的使用一、实验目的1．了解常用的电子实验仪器与设备。
2．学习正确使用函数信号发生器、毫伏表、示波器等仪器的方法。
二、概述一般来讲，常用的电子实验仪器有：直流稳压电源、函数信号发生器、双踪示波器、毫伏表、万用表等。
1．DZJ-2电子技术实训装置简介。
图2-1 DZJ-2电子实验实训装置面板图DZJ-2电子技术实训装置面板图如图1-1所示。
它是一种集成开放式的综合电子实验装置，包含了数字电子技术实验区、模拟电子技术实验区、总电源箱、直流稳压电源、函数信号发生器、照明灯等。
总电源控制箱主要为实验装置提供电源。
使用时，首先合上总电源开关，电源箱上的电压表就有220v的电压指示，然后，实验区电源开关、日光灯开关合上后就可以进行实验调试了。
数字电子技术实验区、模拟电子技术实验区是搭接实验电路的主要设备。
数字电子技术实验区主要用于集成电路的实验。
提供了各种集成电路的插座、数据开关、电平显示、数码显示、常用的可变电位器及+5V、+12V、-12V电源等。
模拟电子技术实验区主要用于分立元件电路的实验或使用本实验装置提供的实验电路板，提供了各种电子元器件的插接孔（三极管、二极管、电阻、电容等）以及5v、8v、10v、30v等交流电源。
直流稳压电源主要为实验电路提供正5v电源、正负15电源、0-30V可调电源直流电源，有时也可以为电路提供直流信号。
使用时，首先将电源的输出调到所需的电压，然后用导线将电源连接到所需的电路中。
函数信号发生器主要为实验电路提供信号源，比如：正弦信号、方波信号、三角波信号等，该信号发生器分为0db、40db两档输出，0db最大输出电压有效值为7.2V ，40db最大输出电压有效值为 720mv，另外还有数字频率计，它是用来测量信号发生器发出的信号的频率的。
2．双踪示波器主要是用来测试信号的波形、幅值、周期与频率以及相位差等。
YB4340型示波器是一种双踪四迹示波器,它不仅可以在示波器上同时显示两个不同的电信号,供使用者分析、对比，也可以任意选择某通道独立工作，进行单踪显示。
电子技术实验报告答案
电子技术实验报告答案篇一：电子技术实验报告实验一常用电子仪器的使用一、实验目的（1）通过阅读仪器说明书（使用手册），了解仪器的主要技术性能指标，初步掌握常用电子仪器的使用方法。
（2）掌握函数信号发生器和交流电压表（毫伏表）的使用方法。
（3）掌握双踪示波器的基本操作方法，掌握使用示波器测量电信号的基本参数：幅度（有效值、峰值或峰峰值）、周期（频率）和相位的方法。
二、实验设备及材料函数信号发生器（DF1641B1型）、双踪示波器（MOS-620/640型）、交流毫伏表（MVT171或D-171型）、直流稳压电源、万用表等。
三、实验原理（一）函数信号发生器函数信号发生器是在电子电路实验中最常用的电子仪器之一，用来产生各种波形的信号（正弦波、三角波、方波等）。
函数信号发生器所产生的各种信号的参数（如电压幅度、频率等），一般都可以通过仪器面板上设置的开关和旋钮加以调节。
本实验中介绍的DF1641B1型函数信号发生器，是一多功能函数信号发生器。
它可以输出正弦波、三角波和方波，频率范围为Hz ~3 MHz。
其最大输出电压幅度>20V峰峰值（对正弦波，最大输出有效值>7 V），可作为一般振荡器给放大器提供信号。
该函数信号发生器与其他设备配合，还可以用作扫频信号发生器，这里仅介绍作为振荡器的使用方法。
1、DF1641B1型函数发生器面板中各旋钮介绍。
如图1-1所示。
51—电源开关；2—频率范围选择（向上）；3—频率范围选择（向下）；4—波形选择开关；5—直流偏置开关；6—直流偏置调节；7—扫频方式选择；8—扫描速率；9—输出衰减选择；10—电压输出；11—TTL 输出；12—输出幅度微调；13—计数器输入；14—内接/外测选择；15—扫频宽度；16—对称度调节；17—输出信号幅度显示；18—对称度控制开关；19—频率微调；20—频率显示图1-1 DF1641B1型函数发生器面板图`2、操作步骤1后，按下波形选择开关○4以选择信号类型，例如，正弦波。
实验 常用电子仪器的使用
3、测量电阻
检查电池电压(根据能否实现电阻调零判断或 直接测量电池电压) 检查探头线和保险管通断 测量实验箱上电阻1k、10k、100k并填表
电阻标称值 档位数 实测值 误差及原因
4、万用表测量直流 电流（注意电流流 向）并填表
电源、电阻 档位 电流计算值 测量值 误差原因
5V
2K
12V 100K
（三）、面板上拨键开关的功能 通道选择键：CH1 、CH2通道单独显示、双通 道显示、双通道代数和显示（结合CH2 INV按 键） 耦合方式选择键：AC显示交流成分，DC同时 显示交流和直流成分，GND输入端接地，输入 信号被断开。当处于直流DC状态时，无论是直 流还是交流信号都能够进行测量；当处于交流 AC状态时，示波器测量接口的内部被串上一个 电容，此时 信号中的直流成分被电容阻隔，而 交流成分却可以通过电容而被测量；当处于接 地状态时，示波器的测量接口在示波器内部与 地短路，此时外部信号不能进入示波器
使用前准备: 机械调零,表笔对位. 使用中注意 选择量程, 电阻调零,正确读数. 用完后注意 旋钮开关置OFF或交流250V以 上档位
2、万用表测量电压并填表 测量万用表电池、实验箱上直流电源电压。 测量实验箱上交流电源电压(注意安全!) 。
电压标称值 档位数 直流1.5V 直流5V 直流12V 交流6V 交流17V 交流220V 实测值 误差及原因
12V
2K
5、函数信号发生器的使用
型号：EE1652 功能：输出TTL波形 输出波形、幅度、频率可调的交流 信号
函数信号发生器面板各旋钮按键的功能 1、 波形选择：选择三种不同的波形。 2、 幅度调节：调整输出信号的电压。 3、频率范围按键：选择频率范围（粗调）。 4、频率调节旋钮：微调输出信号的频率。 5、衰减按键：20（40）dB，输出电压将被 衰减10（100）倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除常用电子仪器的使用实验报告答案篇一：实验报告_常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1．对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。
2．学会对有源单口网络等效内阻的测量。
3．利用示波器观察信号波形，测量振幅和周期(频率)。
二、常用电子仪器的介绍1．直流稳压电源（DcReguLATeDpoweRsuppLY）本实验室采用DF1733和DF1731sb2A两种稳压电源。
DF1733是采用三只电源变压器，三路完全独立输出的三路直流稳压电源，三路完全相同，其中一路的原理如图1－1所示。
图1－1DF1733其中一路稳压原理框图由图1－1可见，直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。
输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。
主回路变压器的付边有二组抽头，使输出直流电压为0~15V和15~30V两档。
主回路整流滤波电路是由四只二极管构成桥式整流电路，每只二极管的最大电流为3A和一只大电容(2200μF)组成。
辅助电源产生三组电压，一组电压为(+12V)供比较放大器和集成电路的直流电源用。
另两组电压经过温度补偿的基准稳压二极管稳压后，分别提供电压比较放大器的基准电压和过载放大器的基准电压。
电压采样电路将输出电压采样送到电压比较放大器的反相端，基准电压送到电压比较放大器的同相端，经过电压比较放大器(实际上为差动放大器)，比较放大去控制调整电路，使输出电压为0~15V和15~30V。
电流采样过载放大器的原理与电压比较放大器相似，区别只在于一旦发生过载，使调整管截止(约为1.5A)，输出电流大小变小，保护稳压电源不至因电流过大而烧毁。
这时面板上的发光二极管导通并发光。
调整电路由大功率晶体管和中功率推动管组成。
主要技术参数：输入电压：220V±10%额定输出电压：Dc0~15V，15~30V二档连续可调额定输出电流：0~1A电源电压调整率：≤0.1%负载调整率：≤0.5%纹波电压：≤1mV(rms)电表精度：≤±3%保护方式：过载或短路，自动保护使用方法：DF1733稳压电源使用方法比较简单，先选择好输出电压的范围为0~15V或15~30V，然后开机，调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视)。
由于每路电源共用一只电压表和电流表，可以通过电表选择开关，开关打开在u时，电表作电压表指示，打开I时，电表作电流表指示。
当发生输出过载时或短路时，不论是电压或电流，告警指示灯亮(pRoecTIon)，电源自动保护，输出为低电压。
本实验室采用的另一种直流稳压电源为DF1731sb2A。
它与DF1733稳压电源的主要区别是：(1)二路独立输出0~30V连续可调，最大电流为2A；二路串联输出时，最大电压为60V，最大电流为2A；二路并联输出时，最大电压为30V，最大电流为4A。
另一路为固定输出电压5V，最大电流为2A的直流电源。
(2)主回路变压器的付边无中间抽头，故输出直流电压为0~30V不分档。
(3)独立(InDep)，串联(seRLes)，并联(pARALLeL)。
是由一组按钮开关在不同的组合状态下完成的。
根据两个不同值的电压源不能并联，两个不同值的电流源不能串联的原则，在电路设计上将两路0~30V直流稳压电源在独立工作时电压(VoLTAge)，电流(cuRRenT)独立可调，并由两个电压表和两个电流表分别指示，在用作串联或并联时，两个电源分为主路电源(mAsTeR)和从路电源(sLAVe)。
使用方法：(1)双路可调电源独立使用按钮开关处于InDep状态(即位置)，将稳流调节旋钮(cuRRenT)顺时针调节到最大，然后打开电源开关，并调节电压调节旋钮(VoLTAge)，使从路和主路输出直流电压至所需要的电压值。
此时稳压状态指示灯(cV)发光。
(2)可调电源作稳流源使用在打开电源开关后，先将稳压调节旋钮顺时针调节到最大，同时，将稳流调节旋钮逆时针调节到最小，然后接上所需负载，再顺时针调节稳流调节旋钮，使输出电流至所需要的稳定电流值。
此时稳压状态指示灯(cV)熄灭，稳流状态指示灯(cc)发光。
(3)双路可调电源串联使用将按钮开关置于seRIes状态(即左，右位置)。
调节主路电源电压调节旋钮，从路的输出电压严格跟踪主路输出电压，使输出电压最高可达两路额定电压之和。
(注意：在串联联接时，主路和从路的联接片不能与地短路；从路的电流调节旋钮顺时针旋到最大，否则因从路输出电流超过限流保护点，从路输出电压将不再跟踪主路的输出电压。
)(4)双路可调电源并联使用将按钮开关置于pARALLeL状态(即左，右位置)。
调节主路电源电压调节旋钮，两路输出电压一样，同时从路稳流指示灯(cc)发光，而从路稳流调节旋钮不起作用。
当电源做稳流源使用时，只要调节主路的稳流调节旋钮，此时主、从路的输出电流均受其控制并相同，其输出电流最大可达二路输出电流之和。
2．数字万用表（DIgITALmuLTImeTeR）本实验室采用uT56和DT1000两种四位半数字万用表。
可用来测量直流和交流电压及电流、电阻、电容、二极管、三极管、频率以及电路通断，具有LcD显示，最大显示值为‘19999’，过量程显示‘1’，和读数保持功能。
主要技术参数及使用方法：(1)电阻测量量程：200Ω，2KΩ，20KΩ，200KΩ，2mΩ，20mΩ，200mΩ。
使用时需要注意：①被测电路不能带电，电容电荷要放尽。
②被测阻值超出量程时或开路时，显示‘1’。
③对于大于1mΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常现象。
④使用200Ω档时，先将表笔短接，显示表笔线的电阻值，实验中应减去这一电阻值，得到的才是实际被测值。
⑤200mΩ短路时有1000个字，测量时应从读数中减去。
如测量100mΩ电阻时，显示为110.00，1000个字应被减去(即110.00-10.00=100.00mΩ)。
量程：200mV，2V，20V，200V，1000V。
输入阻抗：所有量程为10mΩ。
使用时需要注意：①测试表笔并接到待测电路上，红表笔所接端子的极性将同时显示。
②如果显示器只显示‘1’，表示过量程。
③输入电压高于1000V时，显示电压值是可能的，但有可能损坏仪表。
(3)交流电压测量量程：2V，20V，200V，750V。
输入阻抗：所有量程为2mΩ。
使用时需要注意：①测试表笔并接到待测电路上。
②如果显示只显示‘1’，表示过量程。
③输入电压高于750V时，显示电压值是可能的，但有可能损坏仪表。
(4)直流电流测量量程：20mA，200mA，20A。
测量电压降：满量程为200mV。
过载保护：200mA以下为0.3A/250V保险丝保护，20A 无保险丝保护。
量程：2mA，20mA，200mA，20A。
测量电压降和过载保护与直流电流测量相同。
因为在实验室中我们不提倡学生使用电流表，但需要测量电流时，我们都是将电流转换为电压，测出电压值后，然后计算出电流，所以直流、交流电流的测量方法不再介绍。
(6)二极管和蜂鸣连续性测量量程：置于二极管时，显示二极管正向电压值，单位为伏，此时，正向直流电流约为1mA，反向直流电压约为3.0V。
量程：置于蜂鸣时，电阻≤50Ω时，机内蜂鸣器响，显示电阻近似值，单位为千欧。
(7)频率测量量程：20Khz输入灵敏度：≤200mVrms测量范围：≤30Vrms使用时需要注意：①将功能开关置于Khz量程，将测试表笔并接到被测频率源上，可直接从显示屏上读取频率值。
②被测值超过30Vrms时，不能保证测量精度，并应注意安全，因为此时电压已属危险带电范围。
(8)晶体管hFe测量量程：可测npn型或pnp型晶体管hFe。
显示范围：0~1000β此时，基极电流约为10μA，uce约为3.0V(9)电容测量量程：2nF，20nF，200nF，2μF，20μF(1nF=10-3μF)。
测试信号为：约400hz，40mVrms使用时需要注意：①测量大电容时，要先放电，然后进行测试，以防损坏仪器或引起测量误差。
②将待测电容插入电容测试座中，待稳定后，直接从显示屏上读取读数。
3．交流毫伏表（AVmILIVoLTmeTeR）本实验室采用DF2173b毫伏表。
具有测量精度高，输入阻抗高，通频带范围宽的特点，且有监视输出功能，可作放大器使用。
毫伏表的原理框图如图1－2所示。
当输入电压过大时，输入保护电路工作，有效的保护场效应管。
衰减器用来控制各档衰减的开通，使仪器在各量程档均能高精度地工作。
监视输出功能可使本仪器当在放大器使用。
直流电压由集成稳压器产生，供给放大器直流电源。
图1。
