贴片材料固晶前支架除湿作业指导书
固晶作业指导书
固晶作业指导书一、任务背景固晶作业是半导体封装中的重要环节，它将芯片与封装基板牢固地连接在一起。
为了确保固晶作业的质量和效率，制定一份详细的作业指导书是必要的。
本文将详细介绍固晶作业的步骤、要求和注意事项，以确保作业人员能够准确执行固晶作业。
二、作业准备1. 确认所需材料：固晶胶、芯片、封装基板、固晶工具等。
2. 确保作业环境整洁，无尘、无杂质。
三、作业步骤1. 准备工作：a. 检查芯片和封装基板的质量，确保无损坏或污染。
b. 检查固晶胶的质量，确保其粘度和黏性符合要求。
c. 检查固晶工具的状态，确保其完好无损。
2. 固晶胶的涂布：a. 将固晶胶倒入固晶工具的容器中，注意不要过量。
b. 使用固晶工具将固晶胶均匀涂布在封装基板的固晶区域上。
c. 确保固晶胶涂布均匀、无气泡，并且不超出固晶区域。
3. 芯片的放置：a. 将芯片轻轻放置在涂有固晶胶的封装基板上，确保芯片与基板的焊盘对齐。
b. 轻轻按压芯片，使其与固晶胶充分接触，并确保芯片的位置正确。
4. 固晶：a. 将固晶工具轻轻放置在芯片上，施加适当的压力，使芯片与封装基板紧密连接。
b. 确保固晶工具与芯片的接触均匀，避免产生不均匀的应力。
5. 固晶胶的固化：a. 根据固晶胶的要求，选择适当的固化时间和温度。
b. 将固晶胶固化在恒温箱或其他设备中，确保固晶胶充分固化。
四、作业要求1. 作业人员必须经过专业培训，熟悉固晶作业的流程和要求。
2. 作业人员必须佩戴防静电手套和防静电服，并确保作业环境无静电干扰。
3. 作业人员必须严格按照作业步骤执行，确保固晶的质量和效率。
4. 作业人员必须定期检查固晶工具和固晶胶的状态，及时更换损坏或过期的材料。
五、注意事项1. 在作业过程中，严禁使用尖锐物品或过度力量，以免损坏芯片或封装基板。
2. 在固晶胶涂布和固晶过程中，避免产生气泡或杂质，以免影响固晶的质量。
3. 在固晶胶固化过程中，严禁移动或震动封装基板，以免影响固晶胶的固化效果。
固晶作业指导书
固晶作业指导书一、任务背景固晶作业是在半导体封装工艺中的重要环节之一，它涉及到芯片与封装基板的粘接工艺，对产品的可靠性和性能起着关键作用。
为了确保固晶作业的质量和效率，制定本指导书，旨在提供详细的作业步骤和要求，以确保作业人员能够正确操作和控制固晶过程。
二、作业准备1. 确保作业场所整洁，无尘、无杂物，并保持适宜的温度和湿度。
2. 检查所需工具和材料是否齐全，包括固晶胶、固晶机、基板、芯片等。
3. 对固晶机进行检查和保养，确保其正常工作状态。
三、作业步骤1. 准备基板和芯片a. 检查基板表面是否平整，无明显缺陷。
b. 检查芯片表面是否清洁，无污染物。
c. 根据工艺要求，选择合适的固晶胶和胶量。
2. 固晶胶涂布a. 将固晶胶放置于固晶机的胶盒中，并调整胶盒温度至适宜的范围。
b. 调整固晶机的涂布速度和涂布厚度，确保胶涂布均匀且符合要求。
c. 涂布结束后，清理固晶机内的残留胶液，确保固晶机的清洁。
3. 芯片定位和固定a. 将基板放置在固晶机的工作台上，并调整工作台的位置，使其与固晶头对齐。
b. 将芯片放置在基板上，并根据工艺要求进行定位和固定，确保芯片与基板之间的粘接面积最大化。
4. 固晶过程a. 将固晶头放置在芯片上方，并调整固晶头的温度和压力。
b. 启动固晶机，开始固晶过程。
c. 监控固晶过程中的温度、压力和时间等参数，确保其在规定范围内。
d. 固晶过程结束后，关闭固晶机，将基板取出。
5. 检验和包装a. 检查固晶后的基板和芯片，确保固晶质量符合要求。
b. 进行必要的电学和外观检验，确保产品性能和外观无缺陷。
c. 根据工艺要求，进行包装和标识，以便后续的存储和出货。
四、作业要求1. 作业人员必须经过专业的培训，熟悉固晶作业的操作步骤和要求。
2. 作业人员必须佩戴适当的防静电设备，以防止静电对芯片和基板的损害。
3. 作业人员在操作过程中必须严格按照作业指导书的要求进行操作，不得随意更改或省略步骤。
固晶作业指导书
固晶作业指导书【固晶作业指导书】一、背景介绍固晶作业是半导体封装过程中的关键步骤之一，它的主要目的是将芯片粘贴在封装基板上，并使用特定的胶水固定。
固晶作业的质量直接影响到封装产品的可靠性和性能稳定性。
本作业指导书旨在提供详细的操作步骤，以确保固晶作业的准确性和一致性。
二、作业准备1. 准备工具和材料：固晶胶、固晶机、封装基板、芯片、UV灯、显微镜等。
2. 确保工作环境整洁，无尘、无杂物，并保持适宜的温度和湿度。
三、固晶作业步骤1. 封装基板准备：a. 检查封装基板的表面是否平整，无划痕或者损坏。
b. 清洁基板表面，确保无灰尘和油污。
c. 检查基板的尺寸和形状是否符合要求。
2. 芯片准备：a. 检查芯片是否完好，无损坏或者瑕疵。
b. 清洁芯片表面，确保无灰尘和油污。
3. 固晶胶准备：a. 按照固晶胶的使用说明，将胶液与固化剂按照一定比例混合均匀。
b. 确保固晶胶的质量符合要求，无结块或者变质现象。
4. 固晶操作：a. 将封装基板放置在固晶机的工作台上。
b. 将芯片放置在基板上，确保芯片的位置准确。
c. 使用适量的固晶胶涂覆在芯片和基板之间。
d. 将固晶机的压头缓慢降下，使胶液均匀分布。
e. 根据固晶机的设定参数，进行固晶胶的固化处理。
f. 使用UV灯对固化后的胶液进行进一步固化。
g. 使用显微镜检查固晶结果，确保胶液均匀、无气泡和缺陷。
5. 清洁和检验：a. 清除固晶机上的胶液残留物，保持设备清洁。
b. 检查固晶作业是否完整，无遗漏或者错误。
c. 对固晶后的封装基板进行可靠性测试，确保固晶质量符合要求。
四、安全注意事项1. 在进行固晶作业时，必须佩戴防护眼镜和手套，避免固晶胶对皮肤和眼睛的直接接触。
2. 在使用UV灯时，避免直接暴露于光线下，以防眼睛受伤。
3. 操作固晶机时，注意安全距离，避免手指或者其他物体被夹伤。
五、常见问题及解决方法1. 固晶胶固化不彻底：可能原因：固晶胶配比不许确、固化时间不足。
贴片固晶作业指导书
贴片固晶作业指导书制定部门：RD 变更履历:1.0 目的规范固晶作业及其各管控要点，保证固晶产品品质。
2.0 范围本作业指导书适用固晶作业工序。
3.0 原物料、设备及作业工具1.已扩好晶片2. 已除湿支架3. 已回温固晶胶 4．离子风扇5．料盒 6. 固晶机 7. 显微镜 8. 静电环 9. 镊子4.0 作业内容4.1 作业前佩戴好有效的静电手环和干净的手套或手指套，确保品质，如图1；（图1，作业前必须佩戴好有效的静电手环和干净的手套或手指套）4.2 核对制令单上物料参数与来料（晶片、支架）参数，确认无误后，便可对芯片、固晶胶、支架按照《扩晶作业指导书》、《贴片固晶胶使用作业指导书》、《贴片材料固晶前支架除湿作业指导书》进行相对应的准备作业。
若不相符，则不允许作业，将情况上报至工序负责人处理。
4.3 先取2片已经除湿好的支架放置在料盒中（注：根据《制造规范》确认支架方向及保持一致）。
并安装到固晶机台的料盒架上（如图2）。
将已扩好的芯片纸放在固晶平台上，通过显示器调整芯片的角度位置（此时芯片的角度与固晶后的角度顺时针相差90°），调整OK后锁紧晶片内外环圈（如图3）。
（图2，支架方向保持一致）（图3，根据制造规范确定晶片方向）4.4 按《自动固晶机操作说明书》调节机台各项参数，设定完成后生产一片做生产首件，固晶胶量应控制在芯片高度的1/3到1/2之间，且晶粒至少要三面包胶，将首件结果记录于《固晶首件检查记录表》上，首件确认后才可批量生产。
4.5批量生产的材料先由固晶作业员全检并在流程单上签名或工号，同时每1H填写《固晶制程检验记录表》以做全检记录；当站IPQC抽检，IPQC确认合格的材料方可进烤，固晶后的材料应及时送检(0.5H内)，送检后的产品要在0.5H内检验完毕进烤，并做好烘烤记录，如发现有检验不合格的材料，应立即知会相关技术人员，不合格的材料需返回作业员手动返修。
4.6 将检验OK的材料放入烤箱，进行烘烤，准确填写《烘烤记录表》；烘烤时的料盒摆放如右图4，每个刚盘摆放6个料盒，前后料盒之间间隔1-2cm,确保空气流通；烘烤条件为：KER-3000-M2: 100℃±5℃/1H +150℃±5℃/2H，DX-20-4: 160℃±5℃/2H, 两种胶水材料须分开烘烤.4.7 产品出烤后放置在指定位置（防潮柜内）并做好标识说明（支架杯口朝下摆放），以免造成混料或烘烤异常；烘烤后的产品要做芯片推力测试,将每次测试结果记录于《晶片推力记录表》，芯片底部和支架表面须有残胶，且残胶面积须大于50%，标准如右图5；（图5，固晶胶量控制在晶片高度的1/3到1/2之间，且做推力后芯片底部和支架表面有>50%面积的残胶）4.8 填写固晶材料进出烤记录及生产流程单，工作完毕将工作台面整理干净。
固晶作业指导书

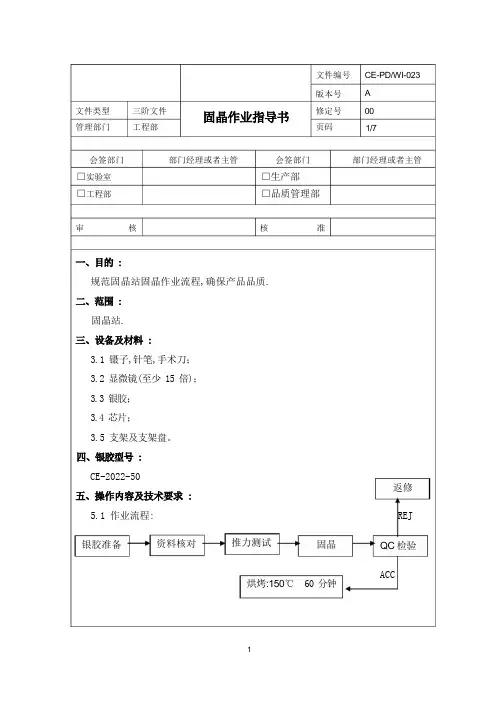

文件类型管理部门三阶文件工程部文件编号版本号修定号页码CE-PD/WI-023A001/7会签部门□实验室□工程部部门经理或者主管会签部门□生产部□品质管理部部门经理或者主管审核核准规范固晶站固晶作业流程,确保产品品质.固晶站.3.1 镊子,针笔,手术刀；3.2 显微镜(至少 15 倍)；3.3 银胶；3.4 芯片；3.5 支架及支架盘。
CE-2022-505.1 作业流程:银胶准备资料核对推力测试烘烤:150℃固晶60 分钟返修REJQC 检验ACC文件类型管理部门三阶文件工程部文件编号版本号修定号页码CE-PD/WI-023A002/75.2 操作内容5.2.1 准备：(1)整理本站及各个工位物品、清洁机器、工装治具等。
(2)操作人员穿好防静电衣服，戴好防静电帽、防静电手腕带、防静电手套或者指套，打开离子风机。
(3)打开烤箱进行 150 度 10 分钟除湿空烤处理。
(4)子细核对生产单上原材料规格包括芯片型号、芯片参数、银浆型号、支架型号。
生产时需检查其原材料是否合格。
合格的原材料按工艺再进行生产。
5.2.2 银浆的使用(1)单组分银胶。
从冰箱的冷冻格中取出，密封放在室温环境中回温，时间大于20 分钟。
待银胶与室温基本一致后，擦净容器表面的水珠，吹干后打开瓶盖，提取时需上下搅拌2 分钟挑取所需用量，将银胶容器密封后放回冰箱。
烘烤条件为 150 度 60 分钟。
双组分银浆 CE-2022-50AB。
从冰箱的冷藏格中取出，擦净容器表面的水珠，吹干后才可打开瓶盖。
提取时需上下搅拌2 分钟再取一定的量进行配比。
配置的银浆比例为1 ：1。
烘烤条件为150 度45 分钟。
(2)待用银胶需用玻璃棒按顺时针方向匀速搅拌，速度约 1 圈每秒。
注意：搅拌速度不宜过快，以免空气混入，搅拌时间不得小于 30 分钟。
(3)单组分银浆使用，后将多余的银胶放回银胶回收容器，密封后放入冰箱。
5.2.3 芯片正负极的识别双电极 CE-2022-81负极正极单电极芯片CE-2022-85 双电极芯片负极正极单电极芯片负极负极三阶文件 工程部电极的表示：圆 5.2.4 固晶步骤文件编号版本号修定号页码CE-PD/WI-023A003/7半圆 方型 例如： a.圆 半圆 b ．半圆方型 c ．圆 方型 圆正极半圆负极半圆正极方为负极 圆正极 方为负极d. 半圆与半圆之间 需测试 PN 极(1)核对产品生产单，确定固晶位置，用刺针取适量银胶点在支架内所要固晶的 位置，再划成与芯片大小相应的正方形。
固晶作业指导书
固晶作业指导书一、任务概述固晶作业是指在半导体芯片制造过程中，将芯片与封装基板进行连接的工艺步骤。
本指导书旨在提供固晶作业的详细步骤和操作要求，以确保作业过程的准确性和稳定性。
二、作业准备1. 确保作业场所干净整洁，无尘、无杂物，并保持适宜的温度和湿度。
2. 检查所需设备和工具是否齐全，并进行必要的校准和维护。
3. 准备好所需的材料，包括芯片、封装基板、固晶胶、焊锡球等。
三、作业步骤1. 准备芯片和封装基板：a. 检查芯片和封装基板的质量和尺寸，确保符合要求。
b. 清洁芯片和封装基板表面，以去除尘埃和污染物。
c. 检查芯片和封装基板的引脚排列和定位标记，确保正确对齐。
2. 涂布固晶胶：a. 将固晶胶放置在适当的温度下，以确保其流动性和粘附性。
b. 使用涂布工具将固晶胶均匀涂布在封装基板的芯片区域上。
c. 确保固晶胶的厚度和均匀性符合要求。
3. 定位芯片：a. 将芯片小心地放置在涂布有固晶胶的封装基板上，确保引脚与基板的焊盘对齐。
b. 轻轻按压芯片，使其与固晶胶充分接触，并确保芯片的位置稳定。
4. 固化固晶胶：a. 根据固晶胶的要求，选择合适的固化方法，如热固化或紫外线固化。
b. 将封装基板放置在固化设备中，并按照固化参数进行固化处理。
c. 确保固化过程中的温度、时间和压力等参数符合要求。
5. 焊接引脚：a. 检查焊锡球的质量和尺寸，确保符合要求。
b. 使用焊接设备将焊锡球加热至适当温度，并将其接触到芯片引脚和封装基板的焊盘上。
c. 确保焊接过程中的温度、时间和压力等参数符合要求。
6. 检查和测试：a. 检查固晶作业后的芯片和封装基板，确保固晶胶和焊锡球的质量和连接可靠性。
b. 进行必要的电性测试和可靠性测试，以确保芯片的功能和性能符合要求。
四、作业注意事项1. 严格遵守操作规程和安全操作要求，确保作业过程安全可靠。
2. 注意防止静电和污染物对芯片和封装基板的影响，采取必要的防护措施。
3. 注意固晶胶和焊锡球的质量和储存条件，避免使用过期或质量不佳的材料。

固晶作业指导书
固晶作业指导书一、任务背景固晶作业是半导体创造过程中的关键步骤之一，它涉及将芯片与封装基板固定在一起，确保芯片的稳定性和可靠性。
为了保证固晶作业的质量和效率，制定本作业指导书，旨在提供详细的操作步骤和相关要求，以确保作业人员能够正确、高效地完成固晶作业。
二、作业准备1. 确认所需材料和设备：- 芯片- 封装基板- 固晶胶- 固晶机- 清洁剂- 手套、无尘纸、无尘布等工作用品2. 准备工作环境：- 确保作业区域干净、整洁，并保持恒温、恒湿的环境- 确保作业区域通风良好，排除静电风险- 检查固晶机的状态和功能，确保正常运行三、作业步骤1. 检查芯片和封装基板的质量：- 检查芯片是否有损坏或者缺陷，如划痕、裂纹等- 检查封装基板是否平整、无变形或者损坏- 确保芯片和封装基板的尺寸和形状匹配，以确保固晶的质量2. 准备固晶胶：- 按照固晶胶的使用说明，将固晶胶按比例混合并搅拌均匀- 将固晶胶放置在恒温槽中，以保持其流动性和稳定性3. 准备固晶机：- 按照固晶机的使用说明，将固晶机调整到适当的温度和压力- 清洁固晶机的工作台面和夹具，确保无尘、无杂质4. 进行固晶作业：- 戴上手套，并用无尘纸擦拭芯片和封装基板，以确保表面干净无尘- 将芯片和封装基板放置在固晶机的夹具上，并确保位置准确- 将固晶胶均匀涂抹在芯片或者封装基板的固定位置上- 将芯片和封装基板放置在固晶机的工作台面上，调整压力和温度，开始固晶作业- 根据固晶机的指示，等待固晶胶固化，并确保固晶胶彻底固化5. 检查固晶质量：- 检查固晶胶的固化情况，确保固晶胶与芯片、封装基板之间无空隙或者气泡- 检查固晶胶的固定性，确保芯片与封装基板坚固连接- 检查固晶胶的外观，确保无污染、无损坏四、作业注意事项1. 注意个人防护：- 在作业过程中，必须佩戴手套和口罩，以防止对芯片和封装基板造成污染- 避免触摸芯片和封装基板的金属引脚，以防止静电损坏2. 注意作业环境：- 作业区域必须保持干净、整洁，避免灰尘和杂质的污染- 作业区域应保持适宜的温湿度，以确保固晶胶的质量和固化效果3. 注意固晶胶的使用：- 严格按照固晶胶的使用说明进行操作，避免使用过量或者不足的固晶胶- 固晶胶的固化时间和温度应根据固晶胶的特性进行调整，以确保固晶质量4. 注意固晶机的操作：- 在操作固晶机之前，必须熟悉固晶机的使用说明和安全操作规程- 定期检查固晶机的状态和功能，确保其正常运行五、作业质量控制1. 严格按照作业步骤进行操作，确保固晶作业的准确性和一致性2. 对固晶作业过程中的关键环节进行抽样检验，以确保固晶质量的稳定性和可靠性3. 对固晶作业的结果进行记录和分析，及时发现和纠正问题，以提高固晶作业的质量和效率六、作业结果评估1. 检查固晶作业的质量和效果，包括固晶胶的固化情况、芯片与封装基板的固定性等2. 根据作业结果评估，及时调整作业步骤和要求，以提高固晶作业的质量和效率七、作业改进措施1. 根据作业结果评估，分析固晶作业中存在的问题和不足2. 提出改进措施，包括优化作业步骤、更新设备和工具等，以提高固晶作业的质量和效率3. 对改进措施进行实施，并进行跟踪评估，以确保改进效果的可持续性和稳定性以上为固晶作业指导书的内容，通过严格按照指导书的要求进行固晶作业，可以确保作业的质量和效率，提高芯片封装的可靠性和稳定性。
固晶作业指导书
固晶作业指导书标题：固晶作业指导书引言概述：固晶作业是一项重要的工艺步骤，对于保证电子产品的质量和性能起着关键作用。
本文将详细介绍固晶作业的步骤和注意事项，帮助操作人员正确进行固晶作业，提高产品的质量和可靠性。
一、准备工作1.1 准备固晶设备：确保固晶设备完好，无故障。
1.2 准备固晶材料：准备好所需的固晶胶和固晶片。
1.3 准备工作环境：确保工作环境干净整洁，无尘埃和杂物。
二、固晶操作步骤2.1 清洗芯片和基板：使用清洁剂清洗芯片和基板表面，确保无油污和杂质。
2.2 涂抹固晶胶：将固晶胶均匀涂抹在芯片或基板的固晶区域。
2.3 固晶：将芯片和基板放置在固晶设备中，按照设备说明书操作，进行固晶。
三、固晶后处理3.1 固晶固化：根据固晶胶的固化条件，进行固化处理。
3.2 清洗固晶区域：使用清洁剂清洗固晶区域，去除多余的固晶胶。
3.3 检查固晶效果：检查固晶的质量和效果，确保固晶牢固。
四、质量控制4.1 观察固晶效果：观察固晶区域是否均匀、无气泡和裂纹。
4.2 测试固晶强度：进行固晶强度测试，确保固晶牢固可靠。
4.3 记录固晶数据：记录固晶的相关数据，方便后续追溯和分析。
五、注意事项5.1 注意安全：操作人员需佩戴防护眼镜和手套，避免发生意外伤害。
5.2 注意环境：固晶操作需在无尘、无静电环境下进行，避免影响固晶效果。
5.3 注意维护：定期检查固晶设备和工具，保持设备的正常运行和使用寿命。
结论：固晶作业是电子产品制造中不可或缺的环节，正确的固晶作业能够提高产品的质量和可靠性。
操作人员在进行固晶作业时，需严格按照操作规程进行，注意各个步骤和细节，确保固晶效果符合要求。
希望通过本文的指导，能够帮助操作人员正确进行固晶作业，提高产品的质量和性能。
固晶作业指导书
固晶作业指导书引言：固晶作业是一种常见的工艺操作，用于固定晶体在特定位置以便进行后续的实验或分析。
本指导书旨在帮助操作人员正确、安全地进行固晶作业，确保实验顺利进行。
一、准备工作1.1 确认实验目的：在进行固晶作业前，首先要明确实验的目的和要求，以便选择合适的晶体和固定方法。
1.2 准备实验器材：准备好所需的实验器材，如显微镜、显微钳、固晶胶等，确保器材干净整洁。
1.3 清洁工作台：在进行固晶作业前，要确保工作台面干净整洁，避免灰尘或杂物对实验的影响。
二、固晶操作步骤2.1 挑选晶体：根据实验需求，选择合适的晶体进行固定，注意晶体的形状和大小。
2.2 固定晶体：使用显微钳将晶体固定在工作台上，注意固定的位置和角度，确保晶体稳定。
2.3 使用固晶胶：将适量的固晶胶涂抹在晶体周围，用于固定晶体并防止其移动或倾斜。
三、固晶注意事项3.1 避免晶体受损：在固晶作业过程中，要轻柔地操作，避免对晶体造成损伤。
3.2 控制温湿度：在固晶作业过程中，要控制好实验环境的温度和湿度，避免对晶体的影响。
3.3 注意安全：在进行固晶作业时，要注意安全措施，避免意外发生，如戴手套、护目镜等。
四、固晶作业后处理4.1 检查固晶效果：固晶作业完成后，要检查固晶效果是否符合要求，确保晶体固定牢固。
4.2 清洁器材：固晶作业完成后，要及时清洁使用过的器材，保持器材的干净整洁。
4.3 记录实验数据：固晶作业完成后，要及时记录实验数据，包括固晶方法、固晶效果等信息。
五、固晶作业常见问题及解决方法5.1 晶体移动：如果在固晶作业中晶体出现移动现象，可以重新使用固晶胶进行固定。
5.2 固晶效果不佳：如果固晶效果不佳，可以尝试更换固晶胶或调整固晶方法。
5.3 晶体受损：如果晶体在固晶作业中受损，可以尝试修复或更换晶体重新进行固晶作业。
结语：通过本指导书的学习，相信操作人员可以更加熟练地进行固晶作业，确保实验的顺利进行。
在实际操作中，要注意细节，严格按照操作步骤进行，确保实验的准确性和安全性。
固晶作业指导书
固晶作业指导书一、任务背景固晶是半导体封装过程中的关键步骤之一，它是将芯片与封装基板牢固连接的过程。
为了确保固晶作业的质量和效率，制定一份详细的固晶作业指导书是非常必要的。
二、任务目的本作业指导书的目的是为固晶作业人员提供详细的操作步骤和注意事项，以确保固晶作业的质量和效率，降低不良品率。
三、作业流程1. 准备工作（1）检查固晶设备的工作状态，确保设备正常运行。
（2）检查所需材料的库存情况，确保充足。
（3）准备好所需的工具和器材，确保完好无损。
2. 检查芯片和基板（1）检查芯片和基板的外观，确保无明显损伤。
（2）检查芯片和基板的尺寸和形状，确保符合要求。
（3）检查芯片和基板的电性能，确保符合规定要求。
3. 准备固晶胶（1）根据产品要求，选择合适的固晶胶。
（2）按照固晶胶的使用说明，进行固晶胶的调配和搅拌。
（3）将固晶胶放置在恒温槽中，保持适宜的温度。
4. 固晶操作（1）将基板放置在固晶台上，调整好位置。
（2）将芯片放置在基板上，确保位置准确。
（3）使用固晶机将芯片和基板进行固定，调整好固晶参数。
（4）将固晶胶均匀涂抹在芯片和基板的接触面上。
（5）将芯片和基板放置在固晶机中，进行固晶过程。
（6）根据固晶胶的固化时间，在固晶机中保持适当的时间。
（7）固晶结束后，取出芯片和基板，进行目视检查。
5. 检测与包装（1）使用目视检查和显微镜检查固晶质量，确保无明显缺陷。
（2）使用电性能测试仪检测固晶后的芯片和基板的电性能。
（3）将合格的芯片和基板进行包装，确保安全运输。
四、注意事项1. 操作人员必须熟悉固晶设备的操作流程和参数设置。
2. 操作人员必须佩戴防静电手套和无尘服，以防止静电和灰尘对芯片和基板的影响。
3. 操作人员必须严格按照固晶胶的使用说明进行操作，遵循固晶胶的固化时间和温度要求。
4. 操作人员在操作过程中应保持专注，注意安全，避免意外发生。
5. 操作人员在固晶作业结束后，应及时清理工作台和设备，确保工作环境整洁。
固晶作业指导书
固晶作业指导书一、作业背景在电子制造业中，固晶是一项重要的工艺步骤，用于将芯片或其他电子元件固定到基座或基板上。
固晶的质量直接影响着电子产品的可靠性和性能稳定性。
为了确保固晶作业的准确性和一致性，制定本指导书，以提供详细的固晶作业流程和操作规范。
二、作业流程1. 准备工作a. 确保作业区域清洁整齐，无杂物和灰尘。
b. 检查所需的工具和设备是否齐全，并进行必要的校准和维护。
c. 检查所需的材料和胶水的质量和数量，确保符合要求。
2. 准备基座或基板a. 检查基座或基板的平整度和表面质量，确保符合要求。
b. 清洁基座或基板表面，去除油污和杂质。
3. 准备芯片或电子元件a. 检查芯片或电子元件的质量和完整性，确保符合要求。
b. 清洁芯片或电子元件表面，去除油污和杂质。
4. 涂胶操作a. 将胶水倒入胶水容器中，并根据胶水供应商提供的配方，进行必要的调配和搅拌。
b. 使用胶水刮刀或注胶器，将胶水均匀涂抹在基座或基板上。
c. 将芯片或电子元件小心地放置在涂有胶水的基座或基板上，确保正确的位置和方向。
d. 确保芯片或电子元件与基座或基板之间没有气泡或杂质。
5. 固化操作a. 根据胶水供应商提供的固化条件，设置固化设备的温度和时间。
b. 将涂有胶水的基座或基板和芯片或电子元件放入固化设备中，启动固化过程。
c. 在固化过程中，监控温度和时间，确保固化条件符合要求。
6. 检验和测试a. 固化完成后，取出固化好的芯片或电子元件。
b. 检查固化胶的粘附性和外观质量，确保符合要求。
c. 进行必要的电性和可靠性测试，以验证固晶质量。
三、操作规范1. 操作人员应经过相关培训，了解固晶作业的流程和规范，并熟悉所使用的工具和设备。
2. 操作人员应佩戴适当的个人防护装备，如手套、护目镜等。
3. 操作人员在作业前应仔细检查所使用的材料和设备，确保符合要求。
4. 操作人员应根据固晶作业流程的要求，按照正确的顺序进行操作，避免操作步骤的遗漏或错误。
固晶作业指导书
固晶作业指导书一、背景介绍固晶作业是在电子设备制造过程中的一个重要环节，主要用于将芯片与封装基板固定在一起，确保芯片的稳定性和可靠性。
本指导书旨在提供固晶作业的详细步骤和操作要点，以确保作业人员能够正确、高效地进行固晶作业。
二、作业准备1. 确保作业场所清洁整洁，无尘、无杂物。
2. 准备所需的固晶工具和材料，包括固晶机、固晶胶、芯片、封装基板等。
3. 检查固晶机的工作状态和操作安全性，确保正常运转并符合相关安全标准。
三、固晶作业步骤1. 将封装基板放置在固晶机的工作台上，调整工作台的高度和倾斜角度，使其与芯片对齐。
2. 使用吸尘器或清洁布清洁封装基板表面，确保无尘、无杂物。
3. 在芯片的四个角上涂抹适量的固晶胶，注意胶水的均匀涂抹和厚度控制。
4. 将芯片小心地放置在封装基板上，确保与固晶胶完全接触，并按压一段时间，使其固定在基板上。
5. 将固晶机的压力调节到适当的程度，以确保芯片与基板之间的固定牢固，但不会损坏芯片。
6. 开启固晶机，设定固晶时间和温度，确保固晶胶能够充分固化。
7. 固晶完成后，关闭固晶机，等待固晶胶冷却。
8. 检查固晶作业的质量，包括固晶胶的固化程度、芯片与基板的粘结情况等。
如有问题，及时处理或重新进行固晶作业。
四、注意事项1. 操作人员应穿戴好防静电服和防静电手套，以避免静电对芯片和固晶胶的影响。
2. 在操作过程中，应注意固晶胶的使用寿命和储存条件，避免使用过期或变质的固晶胶。
3. 操作人员应定期清洁固晶机，保持其正常运转和稳定性。
4. 在固晶作业过程中，应注意安全操作，避免发生意外事故。
五、作业记录与反馈1. 在每次固晶作业完成后，应记录作业时间、温度、压力等关键参数，并保存相关数据。
2. 如发现固晶作业中存在的问题或改进的建议，应及时向上级主管或质量管理部门反馈，并进行记录。
六、作业风险评估固晶作业涉及到芯片的固定和封装基板的制备，若操作不当可能导致芯片损坏、固晶胶未固化或固化不完全等问题。
固晶作业指导书
固晶作业指导书一、任务背景固晶作业是半导体封装工艺中的一项重要工序，它的主要目的是将芯片固定在封装基板上，并实现电连接。
本文将详细介绍固晶作业的步骤和要求，以确保作业的质量和效率。
二、作业步骤1. 准备工作a. 确认所需固晶材料的种类和规格，并进行检查，确保无损坏或者污染。
b. 清洁工作台和操作工具，确保无尘、无杂质。
c. 准备所需的固晶胶和固晶设备，并进行检查和调试。
2. 芯片准备a. 检查芯片的质量和完整性，确保无损坏。
b. 清洁芯片表面，去除污垢和杂质。
c. 检查芯片的定位标记，并进行记录。
3. 封装基板准备a. 检查封装基板的质量和完整性，确保无损坏。
b. 清洁封装基板表面，去除污垢和杂质。
c. 检查基板的定位标记，并进行记录。
4. 固晶胶涂布a. 将固晶胶放置在固晶设备中，并调整涂布速度和厚度。
b. 将固晶胶均匀涂布在封装基板的固晶区域上，确保彻底覆盖且厚度均匀。
c. 检查固晶胶的涂布质量，确保无气泡和杂质。
5. 芯片固定a. 将芯片轻轻放置在涂布好固晶胶的封装基板上，确保定位准确。
b. 用适当的压力将芯片固定在固晶胶上，确保良好的接触和粘附。
c. 检查芯片的固定质量，确保无错位或者松动。
6. 固化a. 将封装基板放置在固化设备中，按照固晶胶的固化要求进行固化处理。
b. 控制固化的时间和温度，确保固晶胶充分固化。
c. 检查固晶胶的固化效果，确保彻底固化且无变形。
7. 检测和包装a. 对固晶作业后的芯片进行检测，包括外观、尺寸、电性能等方面。
b. 检查封装基板的固晶区域，确保无漏胶或者破损。
c. 进行最终的清洁和包装，确保产品的整洁和安全。
三、作业要求1. 安全要求a. 在作业过程中，必须佩戴适当的个人防护装备，包括手套、护目镜等。
b. 使用固晶设备时，必须按照操作规程进行操作，避免发生意外。
2. 质量要求a. 固晶胶的涂布要均匀，确保覆盖面积和厚度符合要求。
b. 芯片的固定要准确，确保无错位或者松动。
固晶作业指导书
固晶作业指导书引言概述：固晶作业是电子制造过程中的重要环节，它涉及到将芯片与载体封装在一起，确保芯片的稳定性和可靠性。
本指导书旨在提供固晶作业的详细步骤和注意事项，以帮助操作人员正确、高效地完成固晶作业。
一、准备工作1.1 清洁工作区域：确保工作区域干净整洁，无灰尘和杂物。
使用洁净室或类似环境进行固晶作业，以减少外部污染对芯片的影响。
1.2 准备材料和工具：确认所需固晶材料和工具的完整性和可用性。
包括芯片、载体、固晶胶、固晶机等。
确保这些材料和工具都符合相关标准，并已经过质量检验。
1.3 检查设备状态：检查固晶机的工作状态和各项参数设置是否正常。
确保固晶机能够正常运行，并能够满足固晶作业的要求。
二、固晶作业步骤2.1 芯片准备：将芯片从存储盒中取出，并进行目测检查。
确保芯片表面无明显损伤和污染。
在需要的情况下，使用洁净室内的清洁溶剂进行清洁处理。
2.2 载体准备：将载体放置在固晶机的工作台上，并进行调整，确保载体的位置和角度适合固晶操作。
在需要的情况下，使用洁净室内的清洁溶剂进行载体清洁。
2.3 固晶胶涂覆：将固晶胶涂覆在芯片的背面，确保背面均匀涂覆一层固晶胶。
注意控制固晶胶的涂覆厚度和均匀性，以避免固晶胶过多或过少导致固晶效果不佳。
2.4 固晶操作：将芯片放置在载体上，确保芯片与载体的位置和角度匹配。
然后，将芯片和载体放置在固晶机的固晶腔室中，根据设备要求进行固晶操作。
操作时要注意控制固晶机的温度、压力和时间等参数，以确保固晶效果符合要求。
三、注意事项3.1 温度控制：固晶作业过程中，要严格控制固晶机的温度，确保温度在固晶胶的固化温度范围内。
过高或过低的温度都可能导致固晶效果不佳。
3.2 压力控制：在固晶作业过程中，要根据芯片和载体的特性，合理调整固晶机的压力。
过大的压力可能会损坏芯片或载体，过小的压力则可能导致固晶不牢固。
3.3 时间控制：固晶作业的时间要根据固晶胶的固化时间和固晶机的工作速度来确定。
固晶作业指导书
固晶作业指导书一、任务背景固晶作业是半导体封装过程中的重要环节，其质量直接影响到封装产品的可靠性和性能。
为了确保固晶作业的准确性和一致性，制定一份详细的固晶作业指导书对操作人员进行指导是必要的。
二、任务目的本指导书的目的是提供一套标准化的固晶作业流程，使操作人员能够按照统一的标准进行工作，确保固晶作业质量的稳定性和一致性。
三、任务内容1. 准备工作a. 确认所需固晶材料和设备的齐全性。
b. 检查固晶设备的运行状态和安全性。
c. 准备必要的个人防护装备，如手套、防护眼镜等。
2. 固晶胶准备a. 根据产品要求选择合适的固晶胶，确保其质量符合要求。
b. 按照固晶胶的使用说明书进行固晶胶的调配和搅拌，确保固晶胶的均匀性和稳定性。
3. 固晶材料准备a. 检查固晶材料的完整性和质量。
b. 按照产品要求选择合适的固晶材料。
c. 对固晶材料进行必要的预处理，如清洗、干燥等。
4. 固晶作业流程a. 根据产品要求，将待封装的芯片放置在固晶基板上。
b. 通过固晶设备将固晶胶均匀地涂布在芯片和基板之间。
c. 将固晶材料放置在芯片和基板之间，确保其位置准确。
d. 将固晶结构送入固晶设备进行固化，确保固晶胶的固化质量和速度。
e. 检查固晶作业的质量，确保固晶胶的均匀性和无气泡。
5. 固晶作业记录a. 每次固晶作业完成后，及时记录相关数据，如固晶胶的用量、固化时间等。
b. 对固晶作业中出现的问题进行记录，并及时进行整改和改进。
四、任务执行要求1. 操作人员必须熟悉固晶作业的流程和操作规范。
2. 操作人员必须经过专业培训并持有相关证书。
3. 操作人员在进行固晶作业前，必须仔细检查所需材料和设备的完整性和质量。
4. 操作人员在进行固晶作业时，必须佩戴个人防护装备，确保人身安全。
5. 操作人员在进行固晶作业时，必须按照固晶作业指导书的要求进行操作，不得随意变动流程或参数。
6. 操作人员在固晶作业过程中，如发现任何异常情况，必须立即停止作业并向主管报告。
固晶作业指导书
固晶作业指导书一、任务背景固晶作业是半导体封装过程中的重要环节，它涉及到芯片与封装基座的粘接，对产品的可靠性和性能起着至关重要的作用。
为了保证固晶作业的质量和效率，制定一份详细的固晶作业指导书是必要的。
二、作业准备1. 确保作业场所干净整洁，无尘、无杂物，并保持适宜的温湿度。
2. 准备所需的固晶设备和工具，包括固晶机、固晶胶、基座、芯片、支撑材料等。
3. 检查固晶设备和工具的运行状态，确保其正常工作。
三、作业步骤1. 准备工作a. 检查固晶机的温度和压力设定，确保其符合要求。
b. 检查固晶胶的有效期和存储条件，确保其质量良好。
c. 检查基座和芯片的尺寸和形状，确保其与固晶机的兼容性。
2. 芯片准备a. 使用清洁剂和无尘纸擦拭芯片表面，确保其干净无尘。
b. 检查芯片表面是否有损伤或污染，如有需要进行修复或清洗。
3. 固晶机设置a. 根据芯片和基座的尺寸，调整固晶机的夹具和模具。
b. 设置固晶机的温度和压力，确保其与固晶胶的要求相匹配。
4. 固晶胶涂覆a. 在基座上均匀涂覆一层固晶胶，厚度应适当，不宜过厚或过薄。
b. 将芯片轻轻放置在固晶胶上，确保其与基座的贴合度。
5. 固晶过程a. 将基座和芯片放置在固晶机的夹具中，确保其位置准确。
b. 启动固晶机，根据设定的温度和压力进行固晶过程。
c. 监控固晶过程中的温度和压力，确保其稳定在设定值范围内。
6. 固晶完成a. 固晶过程完成后，关闭固晶机，取出基座和芯片。
b. 检查固晶结果，确保芯片与基座之间的粘接牢固可靠。
c. 进行必要的封装测试，验证固晶作业的质量和性能。
四、作业注意事项1. 在进行固晶作业前，必须进行充分的培训和掌握相关操作技能。
2. 严格按照固晶作业指导书的要求进行作业，不得随意更改操作步骤。
3. 在作业过程中，要注意安全防护，避免发生意外事故。
4. 在固晶机运行过程中，要随时监控温度和压力的变化情况，及时调整设定值。
5. 在固晶作业完成后，要进行必要的记录和数据统计，以便后续的质量分析和改进。
固晶作业指导书
固晶作业指导书1. 概述固晶作业是一项关键的工艺步骤，用于将芯片与基板之间的连接点固定在一起。
本指导书旨在提供详细的操作步骤和注意事项，以确保固晶作业的质量和效率。
2. 准备工作2.1 确保操作环境干净、整洁，并具备良好的通风条件。
2.2 检查所需的设备和工具是否齐全，并确保其正常工作。
2.3 检查固晶材料的质量和数量，确保其符合要求。
3. 操作步骤3.1 将基板放置在工作台上，并确保其表面干净、无尘。
3.2 检查芯片的引脚排列和方向，确保其与基板上的连接点相匹配。
3.3 使用适当的固晶胶或焊接材料，在基板上涂抹一层薄薄的固晶胶。
3.4 将芯片轻轻放置在固晶胶上，并确保引脚与基板上的连接点对齐。
3.5 在固晶胶的边缘涂抹适量的胶水，以确保芯片与基板之间的连接点牢固可靠。
3.6 将固晶作业完成的基板放置在恒温箱中，以便固晶胶能够充分固化。
4. 注意事项4.1 操作过程中，要注意避免将灰尘或杂质带入固晶作业区域，以免影响固晶质量。
4.2 在涂抹固晶胶时，要注意控制涂胶的厚度和均匀性，以确保固晶的稳定性和可靠性。
4.3 在放置芯片时，要轻轻操作，避免碰撞或损坏芯片。
4.4 在涂抹胶水时，要注意胶水的用量，过多或过少都可能影响固晶的效果。
4.5 在放置固晶作业完成的基板时，要小心操作，避免移动或振动，以免影响固晶胶的固化效果。
5. 质量控制5.1 在固晶作业完成后，应进行质量检查，以确保连接点的牢固性和可靠性。
5.2 可使用显微镜对连接点进行检查，确保没有明显的缺陷或松动。
5.3 可进行连接电阻测试，以确保连接点的电气性能符合要求。
6. 安全注意事项6.1 在操作过程中，要佩戴适当的个人防护设备，如手套、口罩和护目镜，以确保人员的安全。
6.2 在使用化学品时，要遵循相关的安全操作规程，避免接触皮肤和眼睛。
以上为固晶作业指导书的详细内容，按照以上步骤和注意事项进行操作，可确保固晶作业的质量和效率。
在操作过程中要注意安全，遵循相关的安全操作规程，以确保人员的安全。
固晶作业指导书
固晶作业指导书一、任务概述固晶作业是指在半导体封装过程中，将芯片与封装基板之间的焊接点进行固定的工序。
本作业指导书旨在详细介绍固晶作业的流程、要求和注意事项，以确保作业人员能够准确、高效地完成固晶作业。
二、作业流程1. 准备工作a. 检查固晶设备的运行状况，确保设备正常工作。
b. 检查所需材料和工具是否齐全，如固晶胶、封装基板、芯片等。
c. 清洁工作区域，确保无尘、无杂物。
2. 准备固晶胶a. 按照固晶胶的使用说明，将固晶胶制备好。
b. 检查固晶胶的黏度和流动性，确保符合要求。
3. 准备封装基板和芯片a. 检查封装基板和芯片的质量，确保无损坏或污染。
b. 清洁封装基板和芯片表面，确保无灰尘或油污。
4. 固晶作业a. 将固晶胶均匀涂覆在封装基板上，确保涂覆面积和厚度均匀。
b. 将芯片放置在固晶胶涂覆的封装基板上，确保位置准确。
c. 使用固晶设备对封装基板和芯片进行固晶焊接。
d. 检查固晶焊接的质量，确保焊点牢固、无杂质。
5. 后续处理a. 将固晶焊接好的封装基板进行清洁处理，确保无固晶胶残留。
b. 对固晶焊接的封装基板进行质量检验，确保符合规定的标准。
三、作业要求1. 操作人员必须熟悉固晶设备的使用方法和维护保养。
2. 操作人员必须具备良好的手眼协调能力，能够准确地操作固晶设备和固晶胶。
3. 操作人员必须严格按照作业流程进行作业，确保每个步骤的准确性和顺序性。
4. 操作人员必须保持工作区域的整洁和清洁，避免灰尘和杂物对作业质量的影响。
5. 操作人员必须严格按照质量标准进行作业，确保固晶焊接的质量符合要求。
四、注意事项1. 在操作固晶设备时，必须佩戴防护眼镜和手套，避免发生意外伤害。
2. 固晶胶涂覆时，要确保涂覆面积和厚度均匀，避免出现不良现象。
3. 在固晶焊接过程中，要确保固晶设备的温度和压力稳定，避免焊接质量不稳定。
4. 在固晶焊接后，要及时清洁封装基板，避免固晶胶残留对后续工艺的影响。
5. 在作业过程中，如发现异常情况或质量问题，应及时上报并采取相应的措施进行处理。
固晶作业指导书
固晶作业指导书一、任务描述固晶作业是电子制造过程中的重要环节，旨在将芯片固定在封装基板上，确保芯片与基板之间的电连接和机械固定性。
本指导书旨在为固晶作业提供详细的操作步骤和注意事项，确保固晶作业的质量和效率。
二、操作步骤1. 准备工作a. 确认所需固晶材料和工具的齐全性和完好性。
b. 检查固晶设备的工作状态和安全性。
c. 清洁工作区，并确保工作区域的整洁和无尘。
d. 穿戴合适的防护装备，如手套、护目镜等。
2. 准备芯片和基板a. 检查芯片和基板的质量和完整性。
b. 清洁芯片和基板表面，确保无尘和油污。
c. 根据芯片和基板的尺寸和形状，选择合适的固晶胶水。
3. 涂胶a. 将固晶胶水放置在固晶设备的胶盒中，并调整胶水的流量和压力。
b. 将芯片和基板放置在固晶设备的夹具上，并调整夹具的位置和角度。
c. 使用固晶设备将胶水均匀地涂抹在芯片和基板的接触面上。
d. 确保胶水的涂抹均匀且不超出芯片和基板的边缘。
4. 固晶a. 将涂有胶水的芯片和基板放置在固晶设备的固晶台上。
b. 根据固晶设备的要求，设置固晶的温度、压力和时间。
c. 启动固晶设备，开始固晶过程。
d. 监控固晶过程，确保温度、压力和时间的稳定性和准确性。
5. 固晶后处理a. 将固晶完成的芯片和基板取出固晶设备。
b. 检查固晶的质量，确保芯片与基板之间的电连接和机械固定性。
c. 清洁固晶设备和工作区，清除固晶胶水和其他污物。
d. 记录固晶的相关数据，如温度、压力、时间等。
三、注意事项1. 操作前，必须熟悉固晶设备的使用方法和安全操作规程。
2. 操作过程中，必须佩戴防护装备，确保人身安全。
3. 固晶胶水的选择应根据芯片和基板的材料和尺寸来确定。
4. 涂胶时，要确保胶水的涂抹均匀且不超出芯片和基板的边缘。
5. 固晶过程中，要严格控制固晶设备的温度、压力和时间，避免过度或不足。
6. 固晶后，要对固晶的质量进行检查，确保芯片与基板之间的连接和固定性。
7. 操作完成后，要及时清洁固晶设备和工作区，保持整洁和无尘。
