2016磁滞回线的测量
磁滞回线的测量
脉冲磁滞回线测量
脉冲磁滞回线测量：通过施加脉冲磁场来测量磁滞回线的变化
动态磁滞回线测量：在交变磁场的作用下测量磁滞回线的动态变化
静态磁滞回线测量：在恒定磁场的作用下测量磁滞回线的静态变化 综合磁滞回线测量：结合脉冲和动态测量方法，全面了解磁滞回线的变化 特性
磁感应强度测量仪
简介：磁感应 强度测量仪是 磁滞回线测量 的重要实验设 备之一，用于 测量磁体的磁
感应强度。
工作原理：通 过测量磁体在 磁场中的感应 电动势来计算 磁感应强度。
特点：具有高 精度、高稳定 性、高可靠性 等特点，能够 实现快速、准
确的测量。
应用范围：广 泛应用于磁性 材料、磁记录、 磁力机械等领
组成：数据采集与处理系统通常包括数据采集器和计算机等设备，其中数据采集器 负责实时采集实验数据，计算机则负责对采集到的数据进行处理分析。
功能：数据采集与处理系统具有多种功能，如数据实时显示、数据存储、数据分析 和处理等，能够帮助实验人员快速准确地获取实验结果。
重要性：数据采集与处理系统的精度和稳定性对实验结果的影响非常大，因此选择 一款可靠、稳定的设备对于实验的准确性和可靠性至关重要。
磁滞回线：描述 磁滞现象的曲线， 通过测量磁感应 强度随磁场强度 的变化而获得。
磁滞损耗：由于 磁滞现象导致的 能量损耗，通常 表现为铁磁性材 料在交变磁场下 的温升。
磁滞效应的应用： 利用磁滞现象实 现磁能积蓄、磁 致伸缩等现象， 在电机、变压器、 传感器等领域有 广泛应用。
磁滞回线的定义
磁滞回线是描述铁磁材料磁化 特性的重要曲线
在其他领域中的应用

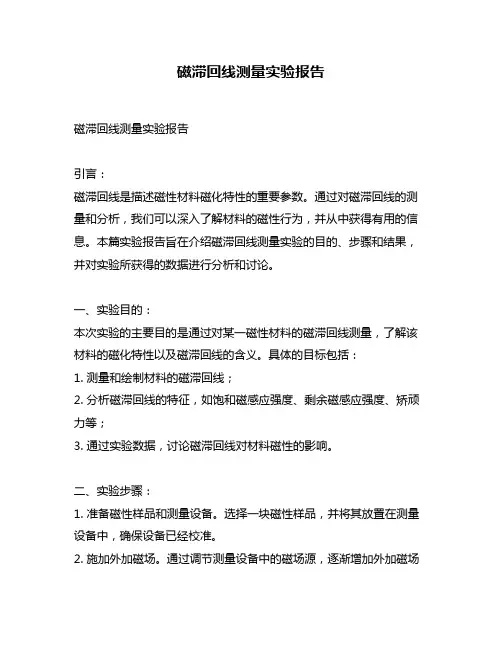

磁滞回线测量实验报告
磁滞回线测量实验报告磁滞回线测量实验报告引言：磁滞回线是描述磁性材料磁化特性的重要参数。
通过对磁滞回线的测量和分析，我们可以深入了解材料的磁性行为，并从中获得有用的信息。
本篇实验报告旨在介绍磁滞回线测量实验的目的、步骤和结果，并对实验所获得的数据进行分析和讨论。
一、实验目的：本次实验的主要目的是通过对某一磁性材料的磁滞回线测量，了解该材料的磁化特性以及磁滞回线的含义。
具体的目标包括：1. 测量和绘制材料的磁滞回线；2. 分析磁滞回线的特征，如饱和磁感应强度、剩余磁感应强度、矫顽力等；3. 通过实验数据，讨论磁滞回线对材料磁性的影响。
二、实验步骤：1. 准备磁性样品和测量设备。
选择一块磁性样品，并将其放置在测量设备中，确保设备已经校准。
2. 施加外加磁场。
通过调节测量设备中的磁场源，逐渐增加外加磁场的强度，使其达到最大值，并将之后逐渐减小。
3. 测量磁滞回线数据。
在每个磁场强度值下，测量并记录材料的磁感应强度。
4. 绘制磁滞回线曲线。
将实验所得的磁感应强度值绘制成磁滞回线曲线。
三、实验结果：在本次实验中，我们测量了某磁性材料的磁滞回线，并得到了以下结果。
磁滞回线曲线如下图所示：[插入磁滞回线曲线图]从图中可以观察到以下几个主要特征：1. 饱和磁感应强度：磁滞回线中的一段水平线段代表材料的饱和磁感应强度。
在这段区域内，无论外加磁场的强度如何增加，材料的磁感应强度都不再增加。
2. 剩余磁感应强度：磁滞回线的起点对应着剩余磁感应强度。
当外加磁场为零时，材料仍然保持一定的磁感应强度，即剩余磁感应强度。
3. 矫顽力：磁滞回线中的一个特征点，即退磁点，表示了磁场逐渐减小时材料需要的磁场强度。
矫顽力越大，说明材料越难退磁。
四、数据分析和讨论：通过实验测量的磁滞回线数据，我们可以对该磁性材料的性质和行为进行一些分析和讨论。
磁滞回线的饱和磁感应强度可以告诉我们材料的磁性能。
当外加磁场的强度超过一定值时，材料将达到饱和，不再对外加磁场变化做出响应。
动态法测量磁滞回线和磁化曲线实验报告
动态法测量磁滞回线和磁化曲线实验报告动态法测量磁滞回线和磁化曲线实验报告一、引言磁滞回线和磁化曲线是研究磁性材料磁化性质的重要工具。
磁滞回线描述了材料在外加磁场作用下磁化程度的变化规律，而磁化曲线则反映了材料的磁化特性。
本实验通过动态法测量磁滞回线和磁化曲线，旨在深入了解磁性材料的磁化行为，并通过分析实验数据得出相关结论。
二、实验原理1. 磁滞回线磁滞回线是描述材料在外加磁场逐渐增加和减小过程中磁化程度的变化情况。
在实验中，我们需要使用霍尔效应磁强计来测量磁场强度，从而可以得到材料的磁滞回线。
2. 磁化曲线磁化曲线是描述材料在外加磁场作用下磁化程度随磁场变化的曲线。
在实验中，我们需要使用霍尔效应磁强计和恒流源来测量材料在不同磁场强度下的磁场强度和磁化强度，并绘制出磁化曲线。
三、实验步骤1. 实验准备：a. 准备一块磁性材料样品，并将其放置在实验装置上。
b. 连接霍尔效应磁强计和恒流源到实验装置上，确保测量的准确性和稳定性。
2. 磁滞回线的测量：a. 调整恒流源的电流使得霍尔效应磁强计输出为零。
b. 逐渐增加恒流源的电流，记录同时测量到的磁场强度和霍尔效应磁强计输出的数值。
c. 逐渐减小恒流源的电流，重复步骤b的测量过程。
d. 根据实验数据绘制磁滞回线图。
3. 磁化曲线的测量：a. 调整恒流源的电流使得霍尔效应磁强计输出为零。
b. 逐渐增加恒流源的电流，记录同时测量到的磁场强度和霍尔效应磁强计输出的数值。
c. 根据实验数据绘制磁化曲线图。
四、实验结果与讨论1. 磁滞回线的分析根据所测得的磁滞回线数据，我们可以观察到磁性材料在磁场逐渐增大过程中逐渐磁化，达到饱和磁化强度后，进一步增大磁场也不会有明显增加的效果。
而在磁场逐渐减小过程中，磁性材料的磁化程度也会随之减小，直到完全消除磁化。
磁滞回线的形状对应着材料的磁滞损耗和剩磁等特性。
2. 磁化曲线的分析根据所测得的磁化曲线数据，我们可以观察到磁性材料在不同磁场强度下的磁化程度存在一定的非线性关系。

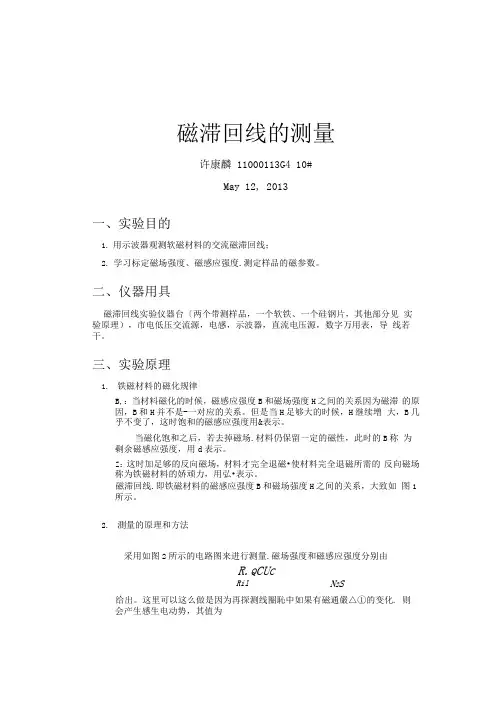

磁滞回线的测量实验报告
磁滞回线的测量许康麟 11000113G4 10#May 12, 2013一、实验目的1.用示波器观测软磁材料的交流磁滞回线；2.学习标定磁场强度、磁感应强度.测定样品的磁参数。
二、仪器用具磁滞回线实验仪器台〔两个带测样品，一个软铁、一个硅钢片，其他部分见实验原理），市电低压交流源，电感，示波器，直流电压源，数字万用表，导线若干。
三、实验原理1.铁磁材料的磁化规律B,：当材料磁化的时候，磁感应强度B和磁场强度H之间的关系因为磁滞的原因，B和H并不是-一对应的关系。
但是当H足够大的时候，H继续增大，B几乎不变了，这时饱和的磁感应强度用&表示。
当磁化饱和之后，若去掉磁场.材料仍保留一定的磁性，此时的B称为剩余磁感应强度，用d表示。
Z：这时加足够的反向磁场，材料才完全退磁•使材料完全退磁所需的反向磁场称为铁磁材料的娇顽力，用弘•表示。
磁滞回线.即铁磁材料的磁感应强度B和磁场强度H之间的关系，大致如图1所示。
2.測量的原理和方法采用如图2所示的电路图来进行测量.磁场强度和磁感应强度分别由R.Q CU CN2SRil给出。
这里可以这么做是因为再探测线圈恥中如果有磁通嚴△①的变化. 则会产生感生电动势，其值为而又有△G = — J Cjdt , G = N2BS测虽中用一个积分电路来计算①，得到6最后得到RC2N2S四、实验内容1.观測铁氧体（样品1）的饱和磁滞回线1）取R] = 2.0Q ・ R? = 50kQ. C = 10.0/iF, f = 100Hz.在示波器磁滞回线的上半支取9个点测最其H和B•画出磁滞回线，并给出反，比。
2）测虽比较/ = 50Hz和f = 150Hz时的和九。
3）取R] = 2.0Q… f = 50Hz励磁电流幅值/桝=0.2A、积分常数分别为03秒，0.05秒和0.5秒时，观察并画出其李萨如图形的示童图。
2.观测铁氧体的基本磁化曲线.1）取Ra = 2.0Q. R2 = 50kQ, C = lO.O/xF. f = lOOIIz.让H从0到耳单调变化.画出基本磁化曲线。

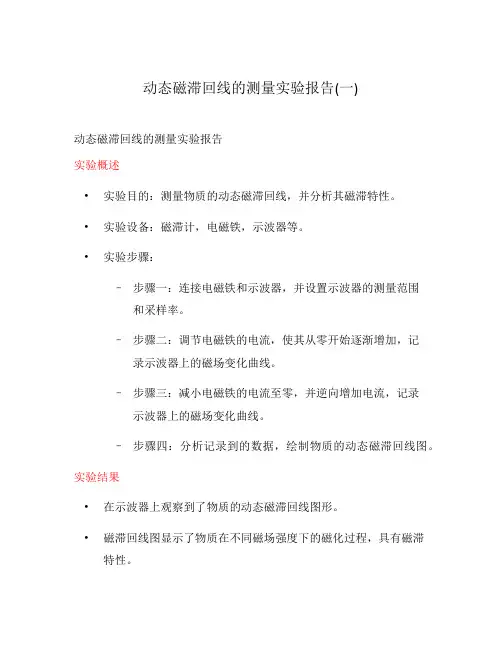

动态磁滞回线的测量实验报告(一)
动态磁滞回线的测量实验报告(一)动态磁滞回线的测量实验报告实验概述•实验目的：测量物质的动态磁滞回线，并分析其磁滞特性。
•实验设备：磁滞计，电磁铁，示波器等。
•实验步骤：–步骤一：连接电磁铁和示波器，并设置示波器的测量范围和采样率。
–步骤二：调节电磁铁的电流，使其从零开始逐渐增加，记录示波器上的磁场变化曲线。
–步骤三：减小电磁铁的电流至零，并逆向增加电流，记录示波器上的磁场变化曲线。
–步骤四：分析记录到的数据，绘制物质的动态磁滞回线图。
实验结果•在示波器上观察到了物质的动态磁滞回线图形。
•磁滞回线图显示了物质在不同磁场强度下的磁化过程，具有磁滞特性。
•通过测量磁滞回线的形状和宽度，可以了解物质的磁化能力和磁滞损耗情况。
实验分析•根据磁滞回线图形的不同，可以判断物质的磁滞性质。
•如果磁滞回线呈现出狭窄而对称的椭圆形，说明物质具有良好的磁滞特性。
•如果磁滞回线呈现出扁平或不对称的形状，则说明物质的磁滞效应较小。
实验总结•动态磁滞回线测量实验是研究物质磁滞特性的重要手段。
•通过测量磁滞回线，可以了解物质的磁化能力和磁滞损耗情况。
•研究物质的磁滞特性对于电磁材料的应用具有重要意义。
参考资料•XXXX，XXXXXXXXX。
•XXXX，XXXXXXXXX。
以上是关于动态磁滞回线测量实验的报告，采用Markdown格式编写，符合相关规则。
对不起，我已经提供了关于动态磁滞回线测量实验的全部报告内容。
在Markdown格式中，使用标题和副标题的形式可以更好地组织文章的结构和内容。
如果您有其他需求或者有其他问题需要解答，请告诉我。

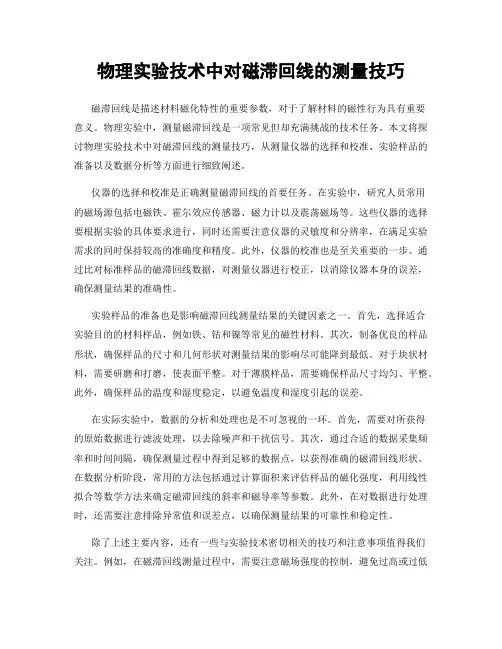

物理实验技术中对磁滞回线的测量技巧
物理实验技术中对磁滞回线的测量技巧磁滞回线是描述材料磁化特性的重要参数，对于了解材料的磁性行为具有重要意义。
物理实验中，测量磁滞回线是一项常见但却充满挑战的技术任务。
本文将探讨物理实验技术中对磁滞回线的测量技巧，从测量仪器的选择和校准、实验样品的准备以及数据分析等方面进行细致阐述。
仪器的选择和校准是正确测量磁滞回线的首要任务。
在实验中，研究人员常用的磁场源包括电磁铁、霍尔效应传感器、磁力计以及震荡磁场等。
这些仪器的选择要根据实验的具体要求进行，同时还需要注意仪器的灵敏度和分辨率，在满足实验需求的同时保持较高的准确度和精度。
此外，仪器的校准也是至关重要的一步。
通过比对标准样品的磁滞回线数据，对测量仪器进行校正，以消除仪器本身的误差，确保测量结果的准确性。
实验样品的准备也是影响磁滞回线测量结果的关键因素之一。
首先，选择适合实验目的的材料样品，例如铁、钴和镍等常见的磁性材料。
其次，制备优良的样品形状，确保样品的尺寸和几何形状对测量结果的影响尽可能降到最低。
对于块状材料，需要研磨和打磨，使表面平整。
对于薄膜样品，需要确保样品尺寸均匀、平整。
此外，确保样品的温度和湿度稳定，以避免温度和湿度引起的误差。
在实际实验中，数据的分析和处理也是不可忽视的一环。
首先，需要对所获得的原始数据进行滤波处理，以去除噪声和干扰信号。
其次，通过合适的数据采集频率和时间间隔，确保测量过程中得到足够的数据点，以获得准确的磁滞回线形状。
在数据分析阶段，常用的方法包括通过计算面积来评估样品的磁化强度，利用线性拟合等数学方法来确定磁滞回线的斜率和磁导率等参数。
此外，在对数据进行处理时，还需要注意排除异常值和误差点，以确保测量结果的可靠性和稳定性。
除了上述主要内容，还有一些与实验技术密切相关的技巧和注意事项值得我们关注。
例如，在磁滞回线测量过程中，需要注意磁场强度的控制，避免过高或过低的磁场对样品磁性的影响。
此外，还可以通过改变测量温度、样品的外加杂质和结构的改变等方法，来研究磁滞回线的变化规律，增加实验的深度和广度。
实验16铁磁质的磁化曲线和磁滞回线的测定
实验十六 铁磁质的磁化曲线和磁滞回线的测定本实验中用交流电对铁磁材料样品进行磁化，测得的B H -曲线称为“动态磁滞回线”。
测量磁性材料动态磁滞回线的方法较多，用示波器法测量动态磁滞回线的方法具有直观、方便、迅速以及能够在不同磁化状态下（交变磁化及脉冲磁化等）进行观察和测量的独特优点。
【实验目的】1．利用动态法测量磁性材料的磁化曲线和磁滞回线；2．了解磁性材料的基本特性；3．了解磁性材料的退磁以及磁锻炼的方法。
【实验仪器】CZ-2磁滞回线装置，可隔离变压器，万用表，标准互感器，电键等【实验原理】一、铁磁材料的磁滞性质铁磁材料除了具有高的磁导率外，另一个重要的特点就是磁滞。
当材料磁化时，磁感应强度B 不仅与当时的磁场强度H 有关，而且决定于磁化的历史情况，如图16-1所示。
当H 增加到某一值s H 时，B 几乎不再增加，说明磁化已达饱和。
材料磁化后，如使H 减小，B 将不沿原路返回，而是沿另一条曲线A AC '下降。
当H 从s H -增加时，将沿A C A ''曲线到达A ，形成一个闭合曲线称为“磁滞回线”，其中图16-1磁滞回线示意图0=H 时，r B B =，r B 称为“剩余磁感应强度”。
要使磁感应强度为零，就必须一个反向磁场c H -，c H 称为“矫顽力”。
此曲线和原点中心对称，不同的I 值即不同外磁场值所对应的回线大小也不同。
在磁测量中，进行反复磁化过程的操作称为“磁锻炼”，所得到的一系列振幅不同的磁滞回线端点轨迹的连线，称为“基本磁化曲线”，如图16-1中曲线OA 。
各种铁磁材料有不同的磁滞回线，主要区别在于矫顽力的大小，矫顽力大的称为硬磁材料，矫顽力小的称为软磁材料。
由于铁磁材料的磁滞性质，磁性材料所处的某一状态必然和它的历史有关。
为了使样品的磁特性能重复出现，也就是指所测得的基本磁化曲线都是由原始状态（0=H ，0=B ）开始，在测量前必须进行退磁，以消除样品中的剩余磁性。
磁滞回线测量
- 51-磁滞回线测量磁性材料应用很广，从长用的永久磁铁、变压器铁芯，到录音、录像、计算机存储用的磁带、磁盘等都采用。
磁滞回线和磁化曲线反应了磁性材料磁特性的主要特征。
实验原理1． 铁材料的磁滞现象铁磁材料的磁滞现象是反复磁化过程中磁场强度H 与磁感应强度B 之间的关系的特征。
图 1 图 2将一块未被磁化的铁磁材料放在磁场中进行磁化.当磁场强度H 由零增加时, 磁感应强度B 由零开始增加。
H 继续增加，B 增加缓慢，这个过程的B — H 曲线称为起始磁化曲线，如图1中的oa 段所示。
当磁场强度H 减小，B 也跟着减小，但不按起始磁化曲线原路返回，而是沿另一条曲线（图1中）ab 段下降，当H 返回到零时，B 不为零，而保留一定的值r B ，即铁磁材料仍处于磁化状态，通常r B 称为磁材料的剩磁。
将磁化场反向，使磁场强度负向增加，当H 达到某一值C H −时，铁磁材料中的磁感应强度才为零，这个磁场强度C H −称为磁材料的矫顽力。
继续增加反向磁场强度，磁感应强度B 反向增加。
如图1 cd 段所示。
当磁场强度由m H −增加到m H 时，其过程与磁场强度从m H 到m H −过程类似。
这样形成一个闭合的磁滞回线。
逐渐增加m H 值，可以得到一系列的逐渐增大的磁滞回线，如图2所示。
把原点与每个磁滞回线的顶端a 1，a 2，a 3，a 4…连接起来即得到基本磁化曲线。
如图2中oa 段所示。
当H m 增加到一定程度时，磁滞回线两端较平，即H 增加，B 增加很小，在此时附近铁磁材料处于饱和状态。
在给定磁场强度条件下表征单位H 所激励出的磁感应强度B ，直接表示材料磁化性能强m B m H − CH −r B弱。
从磁化曲线上可以看出磁导率并不是常数。
当铁磁材料处于磁饱和状态时，磁导率减小较快。
曲线起始点对应的磁导率称为初始磁导率。
磁导率的最大值称为最大磁导率。
这两者反映μ－H 曲线的特点。
如图3所示。
铁磁性材料在周期性的磁场中被反复磁化时，会产生发热的现象。
铁磁材料磁滞回线和磁化曲线的测量
实验铁磁材料磁滞回线和磁化曲线的测量在交通、通讯、航天、自动化仪表等领域中，大量应用各种特性的铁磁材料。
常用的铁磁材料多数是铁和其它金属元素或非金属元素组成的合金以及某些包含铁的氧化物（铁氧体）。
铁磁材料的主要特性是磁导率卩非常高，在同样的磁场强度下铁磁材料中磁感应强度要比真空或弱磁材料中的大几百至上万倍。
磁滞回线和磁化曲线表征了磁性材料的基本磁化规律，反映了磁性材料的基本磁参数，对铁磁材料的应用和研制具有重要意义。
本实验利用交变励磁电流产生磁化场对不同性能的铁磁材料进行磁化，通过单片机采集实验数据，测绘磁滞回线和磁化曲线，研究铁磁材料的磁化性质。
实验目的1、了解用示波器显示和观察动态磁滞回线的原理和方法。
2、掌握测绘铁磁材料动态磁滞回线和基本磁化曲线的原理和方法，加深对铁磁材料磁化规律的理解。
3、学会根据磁滞回线确定矫顽力He、剩余磁感应强度Br、饱和磁感应强度Bm、磁滞损耗［BH］等磁化参数。
4、学习测量磁性材料磁导率丄的一种方法，并测绘铁磁材料的J— H曲线，了解铁磁材料的主要特性。
实验仪器TH —MHC型磁滞回线实验仪，智能磁滞回线测试仪，双踪示波器等。
实验原理1、铁磁材料的磁化特性及磁导率1）初始磁化曲线和磁滞回线研究铁磁材料的磁化规律，一般是通过测量磁化场的磁场强度H与磁感应强度B之间的关系来进行的。
铁磁材料的磁化过程非常复杂，B与H之间的关系如图1所示。
当铁磁材料从未磁化状态（H=0且B=0）开始磁化时，B随H的增加而非线性增加。
当H 增大到一定值Hm后，B增加十分缓慢或基本不再增加，这时磁化达到饱和状态，称为磁饱和。
达到磁饱和时的Hm和Bm分别称为饱和磁场强度和饱和磁感应强度（对应图1中Q点）。
B~H曲线OabQ称为初始磁化曲线。
当使H从Q点减小时，B 也随之减小，但不沿原曲线返回，而是沿另一曲线QRD下降。
当H 逐步较小至0时，B 不为0,而是Br，说明铁磁材料中仍然保留一定的磁性，这种现象称为磁滞效应；Br称为剩余磁感应强度，简称剩磁。
磁化曲线和磁滞回线的测量
铁磁材料的磁化曲线和磁滞回线磁性材料应用广泛，从常用的永久磁铁、变压器铁芯到录音、录像、计算机存贮用的磁带、磁盘等都采用磁性材料。
磁滞回线和基本磁化曲线反映了磁性材料的主要特征。
通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的基本测绘方法，而且能从理论和实际应用上加深对材料磁特性的认识。
铁磁材料分为硬磁和软磁两大类，其根本区别在于矫顽磁力C H 的大小不同。
硬磁材料的磁滞回线宽，剩磁和矫顽磁力大()以上从m A m A /102~/1204⨯，因而磁化后，其磁感应强度可长久保持，适宜做永久磁铁。
软磁材料的磁滞回线窄，矫顽磁力C H 一般小于m A /120，但其磁导率和饱和磁感强度大，容易磁化和去磁，故广泛用于电机、电器和仪表制造等工业部门。
磁化曲线和磁滞回线是铁磁材料的重要特性，也是设计电磁机构作仪表的重要依据之一。
本实验采用动态法测量磁滞回线。
需要说明的是用动态法测量的磁滞回线与静态磁滞回线是不同的，动态测量时除了磁滞损耗还有涡流损耗，因此动态磁滞回线的面积要比静态磁滞回线的面积要大一些。
另外涡流损耗还与交变磁场的频率有关，所以测量的电源频率不同，得到的H B ~曲线是不同的，这可以在实验中清楚地从示波器上观察到。
【实验目的】1．掌握磁滞、磁滞回线和磁化曲线的概念，加深对铁磁材料的主要物理量：矫顽力、剩磁和磁导率的理解。
2．学会用示波法测绘基本磁化曲线和磁滞回线。
3．根据磁滞回线确定磁性材料的饱和磁感应强度S B 、剩磁Br 和矫顽力C H 的数值。
4．研究不同频率下动态磁滞回线的区别，并确定某一频率下的磁感应强度S B 、剩磁Br 和矫顽力C H 的数值。
5．改变不同的磁性材料，比较磁滞回线形状的变化。
【实验原理】1.磁化曲线如果在通电线圈产生的磁场中放入铁磁物质，则磁场将明显增强，此时铁磁物质中的磁感应强度比单纯由电流产生的磁感应强度增大百倍，甚至在千倍以上。
铁磁物质内部的磁场强度H 与磁感应强度B 有如下的关系：H B •=μ对于铁磁物质而言，磁导率μ并非常数，而是随H 的变化而改变的物理量，即()H f =μ，为非线性函数。
磁滞回线的测量
磁场强度H成正比。
广东海洋大学
物理实验教Байду номын сангаас中心课件
2）样品内磁感应强度B的测量
交变励磁电流在样品中产生交变磁场的磁感应强度B 的测量是由副线圈N2 和R2、C组成积分电路实现。
设样品的截面积为S，根据电磁感应定律，匝数为N2的 副线圈中的感应电动势应为：
R2
dq dt
R2C
duc dt
(4)
比较(2)、(4)两式，不考虑(2)中的负号，有：
N2S
dB dt
R2C
duc dt
(5)
将(5)两边对时间积分，由于B和uc都是交变的，积分 常数为0。整理后得：
B
R2C N2S
uc
(6)
(6)式表明，若已知R2、C、N2、S，测量uc即可确定B。 如果将 uc 接入示波器的Y输入端，则示波器显示屏上光 迹的垂直偏转量与样品内的磁感应强度成正比。
广东海洋大学
物理实验教学中心课件
5、测量基本磁化曲线：
改变实验盒电源变压器输出档位开关与输出辅助 开关的组合方式，以输出不同幅度的交变励磁电流， 测量记录各个不同幅度交变励磁电流驱动下两个波形 同时达到最大的瞬时电压Y->Amax和Y->Bmax值 。
广东海洋大学
物理实验教学中心课件
五、注意事项
（5）调节水平位移旋钮使波形相对光标移动到光标 测量显示表上的X->A和X->B值为0.000ms的位置，纪 录显示表上两路信号的瞬时电压Y->A值和Y->B值。 测完第一个点后，再操作水平位移旋钮使两个波形相 对光标同步平移到X->A和X->B值为0.400ms的位置， 纪录第二个测点的两个瞬时电压数据。以此类推，每 测完一个点，再把波形相对光标移到下一点，即X>A和X->B值比当前值增加0.4ms的位置继续测量。 共计测量50个点。
简述示波器测量磁滞回线的过程
磁滞回线是物质在外加磁场下，磁化强度随外磁场的变化而发生变化的规律。
通过测量磁滞回线，可以了解材料的磁性能和磁滞损耗等重要参数，对于材料的选取和应用具有重要意义。
现代科学技术中广泛应用的示波器，可以通过适当的调节和连接，对磁滞回线进行测量和分析。
示波器测量磁滞回线的过程可以分为以下几个步骤：1. 准备工作在进行磁滞回线测量之前，首先需要对示波器进行基本的准备工作。
包括接通电源，确认示波器各项参数的设定，校准示波器等操作。
2. 调节示波器参数在测量磁滞回线之前，需要对示波器的各项参数进行合适的调节。
需要调节示波器的触发电平、时间基准、电压增益等参数。
通过合适的参数设置，可以使示波器显示出被测磁滞回线的特征。
3. 连接被测样品将待测的磁性材料样品和相应的传感器连接到示波器上。
传感器可以是磁场传感器、磁感应线圈或者霍尔元件等。
通过传感器的信号，示波器可以实时地显示出样品在外加磁场下的磁化强度变化。
4. 施加外磁场通过外加磁场的方式，可以使被测样品在一定的磁场范围内发生磁化变化。
可以通过电磁铁、永磁体或者其他磁场源来施加外磁场。
示波器可以实时地记录并显示出样品在外磁场作用下的磁化强度变化情况。
5. 观察和记录磁滞回线在施加外磁场的过程中，示波器会实时地显示出样品的磁化强度随外磁场的变化情况，形成磁滞回线的图像。
通过仔细观察和记录示波器显示的图像，可以得到样品的磁滞回线特征参数，如剩磁、矫顽力、磁滞损耗等重要信息。
6. 分析和处理数据获得磁滞回线的图像数据后，可以通过示波器自带的数据处理功能或者将数据导入到计算机中进行进一步的分析和处理。
通过对磁滞回线数据的分析，可以得到更多有关样品磁性能的信息，为相关领域的研究和应用提供基础数据支撑。
通过以上步骤，示波器可以成功地测量和分析磁滞回线，为磁性材料的研究和应用提供了重要的实验手段和技术支持。
在实际的科研和工程应用中，示波器在磁性材料研究、电磁设备设计等领域发挥着重要作用，为推动科技进步和工程技术的发展做出了积极的贡献。
磁滞回线实验报告磁导率
磁滞回线实验报告 - 磁导率1. 引言磁滞回线是指在磁化和去磁化过程中，材料的磁化强度与磁场强度之间的关系曲线。
磁滞回线的形状与材料的磁导率密切相关。
本实验旨在通过测量磁滞回线，研究不同材料的磁导率。
2. 实验设备和材料•电源•电流表•铁芯线圈•铁芯样品•磁场强度计（霍尔效应磁场传感器）3. 实验步骤3.1 准备工作•将铁芯线圈连接至电源，并将电流表与线圈串联，以测量通过线圈的电流。
•将磁场强度计连接至电源，以测量磁场强度。
3.2 测量铁芯样品的磁滞回线1.将铁芯样品置于铁芯线圈中心，并调整线圈的电流，使得磁场强度为零。
2.逐渐增加线圈电流，记录不同电流值下的磁场强度。
3.当线圈电流达到最大值时，逐渐减小电流，同样记录不同电流值下的磁场强度。
4.根据记录的磁场强度和电流数据，绘制磁滞回线图。
3.3 计算磁导率根据磁滞回线图，可以计算出磁芯样品的磁导率。
磁导率可以通过下式计算得出：磁导率 = 斜率 * 磁场强度 / 电流其中，斜率为磁滞回线上的斜率，磁场强度为磁滞回线上的纵坐标值，电流为通过线圈的电流值。
4. 结果和讨论根据实验测量得到的磁滞回线图，我们可以得到铁芯样品的磁导率。
通过对不同材料的磁滞回线进行比较，可以得出不同材料的磁导率差异。
这对于材料的选取和应用具有重要意义。
5. 结论通过本实验，我们成功测量了铁芯样品的磁滞回线，并计算出了磁导率。
磁滞回线实验是研究材料磁性特性的重要手段之一，可以为材料的应用提供参考依据。
6. 参考文献[1] 张三, 李四. 磁滞回线实验原理与方法. 物理实验教程, 20XX.[2] 王五, 赵六. 磁导率的测量与计算. 物理研究, 20XX.。
大学物理实验教程：磁滞回线测定
（2）根据U=3.0V测定的一组UH、UB、Br、Hc参数，计算出相应的B和H。在直角 坐标纸上画出磁滞回线，即B-H曲线。
四、分析与思考
1.什么是磁滞现象？ 2.什么是磁化曲线？什么是磁滞回线？ 3.全部完成B-H曲线的测量以前，能不能变动示波器面板上的X、Y轴分度值旋钮?
谢谢观看
1.掌握用磁滞回线实验仪绘制磁滞回线的方法； 2.认识铁磁物质的磁化规律，观察两种典型铁磁物质的磁化特性；
3.测定样品的基本磁化曲线，作μ-H曲线；
4 . 计 算 样 品 的 Hc、H r 、Bm和 Hm等参数； 5.测绘样品的磁滞回线。
1、磁滞回线实验仪 2、双踪示波器
二、实验仪器
磁滞回线实验仪
样品的磁感应强度瞬时值 B与C、R2、N2组成的电路 有关：
实验原理线路图
其中，C、R2、N2和S均为已知常数， 所以由UB可确定B。
1、电路连接
三、实验内容
选取实验仪上的黑色 样品按图连接线路，令
R1=2.5Ω， “U选择”置于
0位。UH和UB分别接示 波器的“X输入”和“Y输 入”，将示波器的 “SEC/DIV”旋钮旋至XY档。
O 基本磁化曲线
5、磁导率
对于基本磁化曲线上的每一点，可 以将磁感应强度Bm与相应磁场强度Hm 之比，定义为磁导率。
因为B与H成非线பைடு நூலகம்关系，故铁磁
材料μ的不是常数，而是随H而变化。
铁磁材料的基本磁化曲线和μ-H的关系
硬磁材料
软磁材料
6、磁性材料分类
特点：磁滞回线狭长、矫顽力、剩磁和磁滞损 耗均较小 应用：制造变压器、电机、和交流磁铁的主 要材料
双踪示波器
三、实验原理
1、铁磁材料的典型磁化特征
磁滞回线测试总结及应用
磁滞回线测试总结及应用磁滞回线测试是一种常用的磁性材料性能测试方法，通过磁场的变化对材料的磁化特性进行测量和分析。
磁滞回线是指在磁场强度逐渐变化过程中，材料磁化强度的变化规律形成的一条封闭曲线。
磁滞回线测试可以用于磁性材料的磁化特性评估、磁场应用设备的设计、磁性材料结构和性能优化等方面。
下面将从原理、测试方法及应用三个方面对磁滞回线测试进行总结和分析。
首先，磁滞回线测试的原理是利用磁感应强度和磁场强度之间的关系来表征材料的磁化特性。
在测试中，通过改变磁场强度的大小和方向，测量材料在不同磁场强度和磁化方向下的磁感应强度，从而得到磁滞回线。
其次，磁滞回线测试的方法可以分为直接法和感应法两种。
直接法是通过在实验室中自行构建一个恒磁场，然后使用磁场强度计和电磁铁来改变磁场强度，通过接收磁敏传感器的输出信号，然后根据磁场强度和磁感应强度的变化关系得到磁滞回线。
感应法则是利用现有的磁场，使用磁场强度计测量磁场强度，通过感应线圈和霍尔传感器测量磁感应强度，然后推导出磁滞回线。
最后，磁滞回线测试在许多领域有着广泛的应用。
首先，在材料科学领域，磁滞回线测试可以评估磁性材料的磁性能和磁化特性，例如饱和磁感应强度、剩余磁感应强度、矫顽力等。
这些参数对于材料设计、选择和应用都具有重要意义。
其次，在电磁技术领域，磁滞回线测试可以帮助设计、优化和评估磁场应用设备，例如电动机、变压器和磁盘驱动器等。
此外，在电子器件领域，磁滞回线测试可以用于磁存储器、传感器和磁性头等磁性器件的研发和性能测试。
总之，磁滞回线测试是一种重要的磁性材料性能测试方法，对于磁性材料的设计、选择和应用具有重要意义。
通过磁滞回线测试，可以评估材料的磁化特性，并推导出相关的性能参数，以指导材料和设备的开发和应用。
未来，随着磁性材料和磁场应用设备的不断发展，磁滞回线测试将在更多领域发挥重要作用，并进一步完善和拓展其测试方法和应用。
基于磁性材料测试仪器的磁滞回线测量与分析
基于磁性材料测试仪器的磁滞回线测量与分析磁滞回线是磁性材料在外加磁场作用下产生的磁化强度与磁场强度之间的关系曲线。
通过测量和分析磁滞回线，我们可以了解磁性材料的磁性能，包括饱和磁化强度、剩余磁化强度、矫顽力等参数。
而基于磁性材料测试仪器进行磁滞回线的测量与分析，可以帮助我们更加详细地了解磁性材料的特性和应用。
1. 磁滞回线测量原理与方法磁滞回线测量是通过给不同磁场强度的磁性材料施加外加磁场，测量材料在不同磁场强度下的磁感应强度或磁化强度。
磁性材料测试仪器通常采用霍尔效应、电极电流法或电阻测量法等方法来实现磁滞回线的测量。
其中，霍尔效应方法利用霍尔元件对磁场的敏感性测量磁滞回线。
该方法通过在样品上放置霍尔元件，利用霍尔元件测量磁感应强度，并通过外部磁场的变化来获取磁滞回线的数据。
电极电流法是根据毛细管电势差原理来测量磁滞回线的一种方法。
在测试仪器中，通过在样品上放置电极，施加电流并测量电势差来获取磁滞回线的数据。
电阻测量法则是利用材料内部磁化产生的磁场在电阻上引起的电阻变化来测量磁滞回线。
利用测试仪器中的电阻测量设备，可以获取磁滞回线的数据。
2. 磁滞回线测量参数的分析磁滞回线测量仪器测量得到的数据可以用来分析磁性材料的性能及应用。
常见的磁滞回线参数包括饱和磁化强度、剩余磁化强度、矫顽力等。
饱和磁化强度是材料在外加磁场作用下，磁化强度达到最大值的磁场强度。
通过测量磁滞回线，我们可以得到材料的饱和磁化强度，从而评估材料的磁性能。
剩余磁化强度是在去除外加磁场后，材料中仍然存在的磁化强度。
剩余磁化强度与磁滞回线的闭合程度有关，闭合程度高的材料剩余磁化强度较小，表示材料的磁滞性能较好。
矫顽力是外加磁场使材料磁场强度从正向饱和转变为负向饱和所需要的磁场强度。
通过矫顽力的测量，可以评估材料的磁滞性能及其在磁存储、磁传感等领域的应用。
3. 磁滞回线的应用领域磁滞回线的测试及分析在磁性材料的开发、生产和应用中起着重要的作用。
铁磁材料磁滞回线的测量
磁性材料可分为软磁材料、硬磁材料、矩磁材料、 压磁材料等等，它们的磁滞回线是各有特点的
B
B
B
O
H
H
O
H
2、磁化原理
（1）、一般材料的磁化原理 ）、一般材料的磁化原理 B0
（a）无外磁场时
B/
（b）有外磁场时
（2）、铁磁质的磁化原理 ）、铁磁质的磁化原理
B0
（a）无外磁场时
（b）有外磁场时
3、实验测量原理
铁磁材料磁滞回线的测量
实验简介
铁磁材料的磁化曲线和磁滞回线是该材料的重要 特性，也是设计电磁机构或仪表的依据之一。通 过实验研究这些性质不仅能掌握用示波器观察磁 滞回线以及基本磁化曲线的测绘方法，而且能从 理论和实际应用上加深对材料磁特性的认识。
一、实验目的
1.加深理解铁磁材料的磁化特性。 2.学会用示波器测定铁磁材料的基本磁 和磁滞回线。 化曲线
二、实验仪器1.示波器、动Fra bibliotek磁滞回线实验仪。
三、实验原理
1、磁滞回线
HS:当H增加到这一值时， 增加到这一值时， 当 增加到这一值时 B 不再增加，达到饱和。 不再增加，达到饱和。
B Bm Br Hc O H
Br:剩磁 剩磁 Hc:矫顽力 矫顽力
HS
不断地正向或反向缓慢改变磁场， 不断地正向或反向缓慢改变磁场 ， 磁化曲线为一闭合曲 磁滞回线。 线—磁滞回线。
R2 ~UH R1 N C
示波器
UC
Y X
U1
R1 L1 U1 = R1 I = H N1
N2 A UC = B R2C
通过测量U 来测量初级的磁场强度和次级的磁感应强度。 通过测量U1和UC来测量初级的磁场强度和次级的磁感应强度。 将待测量磁场强度转化为电压来测量， 将待测量磁场强度转化为电压来测量，也是我们实验常用的手 段。
2016磁滞回线的测量(实验报告)
2、磁滞现象、剩磁、矫顽力、磁滞回线
当铁磁质磁化达到饱和后，如果使H逐步退到零，B也逐渐减小，但B的减小“跟不上”H的减小（B滞后于H）。即：其轨迹并不沿原曲线SO，而是沿另一曲线Sb下降。当H下降为零时，B不为零，而是等于Br，说明铁磁物质中，当磁化场退为零后仍保留一定的磁性。这种现象叫磁滞现象，Br叫剩磁。若要完全消除剩磁Br，必须加反向磁场，当B=0时磁场的值Hc为铁磁质的矫顽力。
即：ε=- )
B=-
为了获得与B相关联的电压数值（因示波器只接收电压），在副线圈上串联一个电阻R2与电容C，电阻R2与电容C构成一个积分电路，此时ε=iR2+Uc(i为感生电流，Uc为积分电容两端电压)，适当选择R2与电容C，使R2 则电容两端的电压Uc为：
Uc= (2)
由（2）式可知，若将电压Uc输入示波器的Y偏转板，示波器上任一时刻电子束在Y轴的偏转正比于样品中的磁感应强度B。
③可定量显示样品的磁化过程
图4磁滞回线的测量原理图
图4是利用示波器观测铁磁材料动态磁滞回线测量装置原理图：首先将待测的铁磁物质制成一个环形样品，在样品上绕有原线圈即励磁线圈N1匝，由它提供磁化场；在样品上再绕副线圈即测量线圈N2匝，由它来跟踪测量与磁化场有一一对应关系的样品的磁感应强度；由示波器来定量显示磁化过程。
3
4
5
6
7
8
9
10
11
X/格
5.00
4.00
3.00
2.00
1.00
0
-1.00
-2.00
-3.00
-400
-5.00
H/（A/m）
Y1/格
Y2/格
磁滞回线的测量.
2
d
dt
N2S
dB dt
（2）
2 是线圈N2中产生的感应电动势
N2, S2 分别是线圈N2的匝数和截面积
当
R2
1
2fC
时，
I2
2
R2
电容C两端的电压：
U y
Q C
1 C
I 2 dt
1 CR2
2dt
（2）代入（3）
（3）
U y
N2S CR2
dB dt N2S
B
dB
N2S
3、对被测样品退磁（将输出电压升至80V，再将电压 由80V逐渐降到0V）；
4、用80V时的磁滞回线对示波器H轴、B轴进行定标 （计算示波器上每格对应的H0，B0的值）。
5、用列表法计算出不同电压下磁滞回线顶点对应的B， H值，并在坐标纸上绘出基本磁化曲线和80伏时的磁 滞回线并计算80伏时Hm，Bm，Hc，Br的值。
可调变压器 电 源
Ux
接地端
Uy
正极 负极
实验原理图
实验设计思想：
如果希望在示波器上显示出被测铁磁材料的磁滞回线， 必须使输入到示波器X偏转板上的电压Ux与磁场强度H 成正比，同时使输入到示波器y偏转板上的电压Uy与铁 磁材料中的磁感应强度B成正比
R1上U的Ux电x 压ILUN1RRx1（11 H取R...1H..远(1小)NL于1 I线1 圈NI11的阻N抗L1）H
B μH
磁导率 μ与H的关系曲线
3 磁滞现象：
铁磁材料的磁化过程是不可逆的。
当铁磁质达到饱和
a
后，减小H，B沿 图ab下降；当
Br b
H=0时B＝Br，称 为剩磁。当H＝HccΒιβλιοθήκη f时，B=0，bc段
