输油管道设计与管理

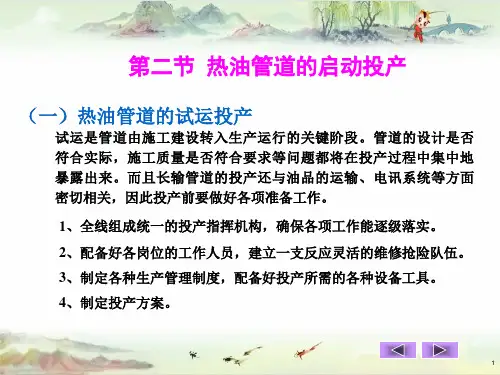

输油管道设计与管理3——【输油管道设计与管理】
（三）热油管道的启动方法
1、冷管直接启动 将热油直接输入温度等于管线埋深处自然地温的冷管道， 靠油流降温放热来加热周围土壤。这样，最先进入管道的 油流在输送过程中一直与冷管壁接触，散热量大，当管道 较长时，油温很快降至接近自然地温，远低于凝固点。通 常把这一段称为冷油头。冷油头散失的热量主要用于加热 钢管及部分防腐层。冷油头中，有相当长的一段油流温度 接近或低于凝固点，油头在管内凝结，使输送时的摩阻急 剧升高，以至于会超出泵和管道强度的允许范围。因此只 有当管道距离短，投油时地温高，并能保证大排量输送情 况下，才能采用冷管直接启动。对于长输管道，当地温接 近凝固点时，也可采用冷管直接启动。
12
热油管道的启动投产
冷管道的热水预热过程就是周围土壤温度场的建立过程，也就是周围土 壤的蓄热过程，也是土壤热阻不断增大、管道热损失不断减少的过程。 如果按TR、TZ及Q由轴向温降公式推算管路的总传热系数K，将表现为K 值的不断下降。显然按稳定传热公式计算的K值，不能反映不稳定传热 过程中油管的散热特性。但在还未建立正确的算法前，工程上仍沿用上 述K值来分析启动过程，在输量和起点温度恒定的情况下，上述K值能大
ht
21
各层内外侧的温度可由温度分布公式得到
Tx,
y T0
qL
4t
ln
y0 y0
y2 y2
x2 x2
y0
ht2
D 2
2
, qL
KD
Байду номын сангаас
Ty
T0
由下式可求得每层(圆环内)的稳定蓄热量：
n
q tctVi (Tmi T0 ) i 1
22
热油管道的启动投产
式中：q—( ht－R )环形土壤每米稳定蓄热量，kJ/m ρt—土壤的密度，kg/m3 Vi—第i层环状土层的体积，m3 Tm、T0—第i环平均温度、自然地温，℃
输油管道设计与管理
在东北和华在北西地北区地，区先，后克建独成线了、庆克铁乌线线、担铁负了克拉玛依油田的原油外输任务；花 大线、铁秦格线线、担秦负京了线青、海铁油扶田线的、原抚油鞍外线输和任务；马惠宁线、靖咸线担负了长庆油 任了京大线庆，油形 田田成 、的了 辽原规 河油输模 油外任较 田输务大 、任。的 华务东 北；北 油库阿管 田鄯尔网 的线善油， 原担-赛管担 油负汉道负 外了塔塔拉里原木油田的原油外输任务。
H 泵站特性曲线
HA A
管路特性曲线
QA
Q
3、输油泵站的工作特性
输油泵的基本组合方式一般有两种：串联和并联
q1
Q
Hc
q2
例：阿赛线首站工艺流程图
例如两台泵并联时，若一台泵停运，由特性曲线知，单 泵的排量q>Q/2，排量增加，功率上升，电机有可能过载。
H
管路
并联 单泵
Q/2
q
Q
(2) 串联泵站的工作特性
1977年，俄罗斯建成了第二条“友谊”输油管道，口径为1220mm,长为4412km。两条管线的输量约为1 亿吨/年。 1977年，美国建成了世界上第一条伸入北极的横贯阿拉斯加管道,口径为1220mm，全长为1287km。年输 量约为1.2亿m3，不设加热站，流速达3m/s，靠摩擦热保持油温不低于60℃，投资77亿美元。
6、翻越点 如果使一定数量的液体通过线路上的某高点所需的压头比输送到终点所需的压头大，且在所有 高点中该高点所需的压头最大，那么此高点就称为翻越点。
F Hf
H
Lf
例：阿赛线2#站至3站翻越点
1700
1600
1500
1400
高 度 （m）
1300
1200
1100
输油管道设计与管理
输油管道设计与管理一、填空：1. 输油管道的工艺计算要妥善解决沿线管内流体的能量供应和能量消耗这对主要矛盾,以达到安全经济输送的目的。
2. 泵机组常采用的两种连接方式有串联和并联。
3. 输油管道设计时年输油时间按350天/8400小时计算.4. 干线漏油后,漏点前面流量变大,漏点后面流量变小.漏点前面各站进站压力下降,出站压力下降;漏点后面各站进站压力下降,出站压力下降.5. 中间加热站的站间距的长短取决于加热站进出站温度和沿线散热情况两个因素.6. 加热输送的能量损失包括热能损失和压能损失.7. 常用的清管器有清管球,机械型清管器和泡沫塑料型清管器等多种类型.8. 热油管道的启动A法冷管直接启动,热水预热启动和加稀释剂或降凝剂启动.9. 管道的水力坡降是指单位长度管道的摩阻损失;对于等温管道,水利坡降线是一条斜直线;对于热油管道,水力坡降线是一条斜率不断增加的曲线.10. 改变管路调节常用的方法有节流调节和回流调节.11. 现在常采用的两种输油方式是旁接油罐输送和从泵到泵输送.12. 埋地管线的温度环境常取值等于埋深处土壤自然温度.13. 长距离输油管由输油站和线路两大部分组成.14. D为计算直径,对于无保温管道,取管道外径;对于保温管道,可取管道外径和保温层外径的平均值(保温层内外径的平均值).15. 泵站的工作特性指的是泵站的扬程和流量的相互关系.16. "从泵到泵"运行的等温输油管道,某中间站停运后输量减少;该中间站前面各站进站压力升高,出站压力升高;该中间站后面进站压力降低,出站压力降低.17. 通常所说的"结蜡"指在管道内壁上逐渐沉积了某一厚度的石蜡凝油胶质砂和其他机械杂质的混合物.18. 对于热油管道的设计,要固定进站温度;当热油管道运行时,要控制出站温度.19. 翻越点后会出现不满流,一般采取的措施为换用小直径管路和在终点或中途沿线设减压站节流.20. 对于埋地热油管道,管道散热的传递过程是由三部分组成的即油流与管壁之间的传热管壁与绝缘层保温层等的导热管壁与土壤的传热.21. 热油管道流量与摩阻损失的关系有三个不同的区域,其中不稳定区域是指II.二、名词解释:1. 泵的工作特性:恒定转速下,泵的扬程与排量(H-Q)的变化关系称为泵的工作特性.另外,泵的工作特性还应包括功率与排量(N-Q)特性和效率与排量（n-Q）特性.2. 泵站的工作特性:泵站的工作特性系数指泵站的排量与扬程之间的相互关系.3. 管道工作特性:是指管径、管长一定的某管道,输送性质一定的某种油品时,管道压降H随流量Q变化的关系.4. 水力坡降:管道的水力坡降就是单位长度管道的摩阻损失.与管道的长度无关,只随流量、粘度、管径和流态的不同而不同.5. 泵站-管道系统的工作点:是指在压力供需平衡条件下,管道流量与泵站进出站压力等参数之间的关系.6. 管道纵断面图：在直角坐标系上表示管道长度与沿线高程变化的图形称为管道纵截面图.7. 静水压力:指油流停止流动后,由于地形高差产生的静液柱压力;或者指管线停输后,管内液体形成的静液柱压强.8. 动水压力:油流沿管道流动过程中各点的剩余压力,在纵断面图上,是管道纵断面线与水力坡降线之间的垂直高度.9. 计算长度:对于等温输油管道,无翻越点时,指首站到终点之间的距离.有翻越点时,指首站到翻越点之间的距离.10. 总传热系数k:指油流与周围介质温差为1℃时,单位时间内通过管道单位传热表面所传递的热量.11. 输油站的工作流程:是指油品在站内的流动过程,是由站内管道,管件,阀门所组成的,并与其他输油设备,包括泵机组,加热炉和油罐相连接的输油管道系统.12. 顺序输送:在一条管道内,按照一定顺序,连续地输送不同种类油品的输送方式.13. 起始接触面的定义及意义:在油管内两种油品刚接触的界面,垂直于管轴以平均流速流动,其意义是在起始接触面处两油品的浓度相同,即KA=KB=0.514. 混油段:是指既含有A油又含有B油的段落,即在混油段内A种油品的浓度由1变化为0,B种油品的浓度由0变化为1.15. 混油量:混油段内含有的油品的容积称为混油量.16. 混油长度:混油段所占的管段长度称为混油长度.17. 混油段两段切割:将混油段切割成两部分,收入两种纯净油品的罐内.18. 混油段三段切割:将能够掺入前两种纯净油品罐内的混油切入两种纯净油品的罐内,其余混油进入混油罐.19. 扩散速度:单位时间内,某一种油品经单位截面积扩散至另一种油品种的数量W=G/Fdt20. 结蜡:实际上是指管路内壁上沉积了某一层某一厚度的石蜡、胶质、凝油、砂和其它机械杂质的混合物.21. 翻越点:定义一:如果一定输量的液体通过线路上的某高点所需的压头大于将液体输送到终点所需的压头,且在所有高点中,该点所需压头最大,则称该交点为翻越点.定义二:如果一定输量的液体从某高点自流到终点还有能量富裕,且在所有高点中,该高点的富裕能量最大,则称该交点为翻越点.22. 结蜡:是指在管道内壁逐渐沉积了某一厚度的石蜡,胶质,凝油,砂和其他机械杂质的混合物.23. 冷油头:将热油输入冷管时,最先进入管道的油流在输送过程中一直和冷管壁接触,散热量大,当管道较长时,油温很快将至接近自然地温,远低于凝固点.通常把这一段称为冷油头.冷油头散失的热量主要用于加热钢管及部分沥青层.冷油头中,有相当长的一段油流温度接近或低于凝固点.油头在管内凝结,使输送时的摩阻急剧升高,以至于会超出泵和管道强度的允许范围.因此只有当管道距离短,投油时地温高,并能保证大排量输送情况下,才能采用冷管直接启动.对于长输管道,当地温接近凝固点时,也可采用冷管直接启动。

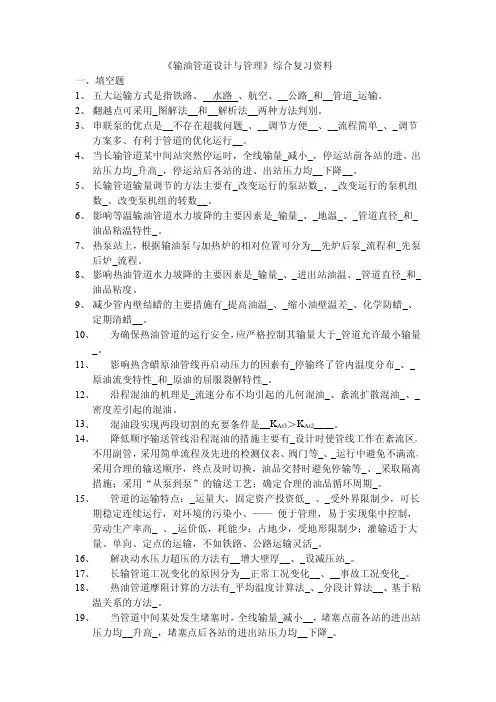

输油管道设计与管理期末复习题含答案
《输油管道设计与管理》综合复习资料一、填空题1、五大运输方式是指铁路、水路、航空、__公路_和__管道_运输。
2、翻越点可采用_图解法__和__解析法__两种方法判别。
3、串联泵的优点是__不存在超载问题_、__调节方便__、__流程简单_、_调节方案多、有利于管道的优化运行__。
4、当长输管道某中间站突然停运时，全线输量_减小_，停运站前各站的进、出站压力均_升高_，停运站后各站的进、出站压力均__下降__。
5、长输管道输量调节的方法主要有_改变运行的泵站数_、_改变运行的泵机组数_、改变泵机组的转数__。
6、影响等温输油管道水力坡降的主要因素是_输量_、_地温_、_管道直径_和_油品粘温特性_。
7、热泵站上，根据输油泵与加热炉的相对位置可分为__先炉后泵_流程和_先泵后炉_流程。
8、影响热油管道水力坡降的主要因素是_输量_、_进出站油温、_管道直径_和_油品粘度。
9、减少管内壁结蜡的主要措施有_提高油温_、_缩小油壁温差_、化学防蜡_、定期清蜡__。
10、为确保热油管道的运行安全，应严格控制其输量大于_管道允许最小输量_。
11、影响热含蜡原油管线再启动压力的因素有_停输终了管内温度分布_、_原油流变特性_和_原油的屈服裂解特性_。
12、沿程混油的机理是_流速分布不均引起的几何混油_、紊流扩散混油_、_密度差引起的混油。
13、混油段实现两段切割的充要条件是__K At3＞K At2____。
14、降低顺序输送管线沿程混油的措施主要有_设计时使管线工作在紊流区，不用副管，采用简单流程及先进的检测仪表、阀门等_、_运行中避免不满流，采用合理的输送顺序，终点及时切换，油品交替时避免停输等_、_采取隔离措施；采用“从泵到泵”的输送工艺；确定合理的油品循环周期_。
15、管道的运输特点：_运量大，固定资产投资低_、_受外界限制少，可长期稳定连续运行，对环境的污染小、——便于管理，易于实现集中控制，劳动生产率高_、_运价低，耗能少；占地少，受地形限制少；灌输适于大量、单向、定点的运输，不如铁路、公路运输灵活_。

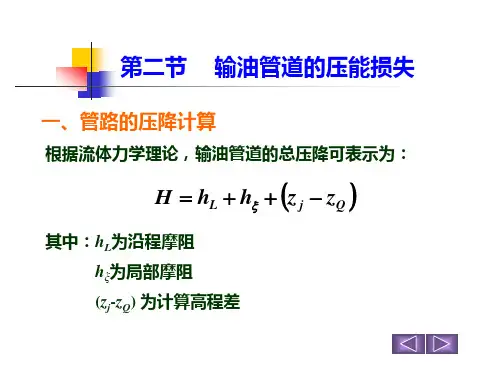

输油管道设计与管理22
水力光滑区: 混合摩擦区: 粗糙区:
e / e 3
0.157 e / e 3
e / e 0.157
输油管道的压能损失
取
e
30D 3 e Re1 e
0.25
λ按紊流光滑区的Blasius公式计算：
0.3164/ Re1
令
0.25 30 D / e 代入边界层厚度计算公式，得 3 Re 1 0.3164 Re 1
其中：
Re1 59.7
8
7
Re2 665 765lg 2e D
输油管道中所遇到的流态一般为： 热含蜡原油管道、大直径轻质成品油管道：水力光滑区 小直径轻质成品油管道：混合摩擦区
高粘原油和燃料油管道：层流区
长输管道一般很少工作在粗糙区。
2、管壁粗糙度的确定 管壁粗糙度 ： 相对粗糙度：绝对粗糙度与管内径的比值(e/D或2e/D)。 绝对粗糙度：管内壁面突起高度的统计平均值。 紊流各区分界雷诺数 Re1、Re2及水力摩阻系数都与管壁粗糙 度有关。我国《输油管道工程设计规范》中规定的各种管子 的绝对粗糙度如下： 无缝钢管：0.06mm 直缝钢管：0.054mm
2e / D
则
Re1 59.22 /
8 7
输油管道的压能损失
规范上取 Re1 59.7 / ，这就是Re1的来历。
8 7
取
e / e 0.157
(1.74 2 lg )2
(混摩区与粗糙区的分界相对粗糙度) (粗糙区摩阻系数计算公式)
代入边界层厚度计算公式，得
如某条管道Re=5×105，若取e=0.1mm，则Re1=6.7×105， Re<Re1，为水力光滑区；若取e=0.15mm，则 Re1=4.2×105，Re>Re1，为混合摩擦区。
输油管道设计与管理

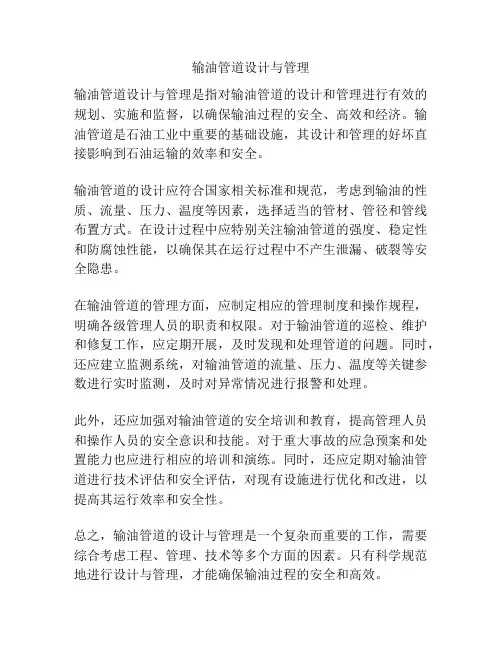

输油管道设计与管理
输油管道设计与管理是指对输油管道的设计和管理进行有效的规划、实施和监督，以确保输油过程的安全、高效和经济。
输油管道是石油工业中重要的基础设施，其设计和管理的好坏直接影响到石油运输的效率和安全。
输油管道的设计应符合国家相关标准和规范，考虑到输油的性质、流量、压力、温度等因素，选择适当的管材、管径和管线布置方式。
在设计过程中应特别关注输油管道的强度、稳定性和防腐蚀性能，以确保其在运行过程中不产生泄漏、破裂等安全隐患。
在输油管道的管理方面，应制定相应的管理制度和操作规程，明确各级管理人员的职责和权限。
对于输油管道的巡检、维护和修复工作，应定期开展，及时发现和处理管道的问题。
同时，还应建立监测系统，对输油管道的流量、压力、温度等关键参数进行实时监测，及时对异常情况进行报警和处理。
此外，还应加强对输油管道的安全培训和教育，提高管理人员和操作人员的安全意识和技能。
对于重大事故的应急预案和处置能力也应进行相应的培训和演练。
同时，还应定期对输油管道进行技术评估和安全评估，对现有设施进行优化和改进，以提高其运行效率和安全性。
总之，输油管道的设计与管理是一个复杂而重要的工作，需要综合考虑工程、管理、技术等多个方面的因素。
只有科学规范地进行设计与管理，才能确保输油过程的安全和高效。
输油管道设计与管理知识
第一章1、原油及成品油的运输有公路、铁路、水运和管道输送这四种方式。
2、管道运输的特点：①运输量大；②管道大部分埋设于地下，占地少，受地形地物的限制少，可以缩短运输距离；③密闭安全，能够长期连续稳定运行；④便于管理，易于实现远程集中监控；⑤能耗少，运费低；⑥适于大量、单向、定点运输石油等流体货物。
3、输油管道一般按按输送距离和经营方式分为两类：一类属于企业内部（短输管道）；另一类是长距离输油管道。
4、输油管道按所书油品的种类可分为原油管道与成品油管道两种。
原油管道是将油品生产的原油输送至炼厂、港口或铁路转运站，具有管径大、输量大、运输距离长、分输点少的特点。
成品油管道从炼厂将各种油品送至油库或转运站，具有输送品种多、批量多、分输点多的特点，多采用顺序输送。
5、长距离输油管有输油站和线路两大部分及辅助系统设施组成。
6、首站：输油管起点有起点输油站，也称首站，主要组成部分是油罐区、输油泵房和油品计量装置；它的任务是收集原油或石油产品，经计量后向下一站输送。
末站：输油管的终点，有较多的油罐和准确的计量系统；任务：接受来油和向用油单位供油。
7、长距离输油管道上每隔一定距离设有截断阀（作用：一旦发生事故可以及时截断管道内流体，限制油品大量泄漏，防止事故扩大和便于抢修），输油管道截断阀的间距一般不超过32km。
8、长输管道的发展趋势有以下特点：①建设高压力、大口径的大型输油管道，管道建设向极低、海洋延伸；②采用高强度、高韧性、可焊性良好的管材；③高度自动化；④不断采用新技术；⑤应用现代安全管理体系和安全技术，持续改进管道系统的安全；⑥重视管道建设的前期工作。
9、大型长距离输油管道建设要认真遵守以下程序：(1)根据资源条件和国民经济长期规划、地区规划、行业规划的要求，对拟建的输油管道进行可行性研究，并在可行性研究的基础上编制和审定设计任务书。
(2)根据批准的设计任务书，按初步设计(或扩大初步设计)、施工图两个阶段进行设计。
输油管道设计与管理
1.【简答】油品采用管道运输的特点：运输量大，固定资产投资小；②受外界限制少，可长期稳定连续运行，对环境的污染小；③便于管理，易于实现集中控制，劳动生产率高④运价低，耗能少。
⑤占地少，受地形限制小。
⑥管道运输适于大量、单向、定点的运输，不如铁路、公路运输灵活。
2.【简答】回答密闭输油方式的优缺点：联合工作时分为旁接油罐输油方式和密闭输油方式（1）优点：①全线密闭，中间站不存在蒸发损耗；②流程简单，固定资产投资小；③可全部利用上站剩余压头，便于实现优化运行。
（2）缺点：要求自动化水平高，要有可靠的自动保护系统。
3.【简答】热油管道启动的投产的方法和范围（1）冷管直接启动，只有当管道距离短，投油时地温高，并能保证大排量输送情况下，才能采用冷管直接启动（2）原油加稀释剂或降凝剂启动。
这种方法可以与预热共同使用，通过原油将凝降粘，缩短预热时间，提高投产的安全性。
（3）预热启动。
用水作为预热介质。
为了节约水和热量，并避免排放大量预热用水污染环境，常采用往返输送热水的方法预热管道。
预热时，出站水温不能过高，否则会引起管道过大的热应力或破坏防腐层。
4.【小题】为什么会有最优循环次数：顺序输送管道的循环次数越少，每一种油品的一次输送量越大，在管道内形成的混油段和混油损失也随之减少。
循环次数越少，就需要在管道的起、终点以及沿线的分油点和进油点建造较大容量的储罐区来平衡生产、消费和输送之间的不平衡，油罐区的建造和经营维修费用就要增加。
因而，确定最优的循环次数应从建造、运营油罐区的费用和混油的贬值损失两方面综合考虑。
实际上，由于成品油管道输送计划受市场需求的制约，所以循环次数和罐容优化是成品油管道设计阶段应进行的工作。
5.【简答】成品油输送管道的输送范围：输送性质相近的成品油，输送性质不同的成品油，成品油输送的特点是种类多、批量小6【简答】“先泵后炉”流程的缺点①进泵油温低，泵效低；②站内油温低，管内结蜡严重，站内阻力大；③加热炉承受高压，投资大，危险性大。
输油管道设计与管理23
F
Lf 由图可知：水力坡降线不一定先与管路上的最高点相 切，所以翻越点不一定是管路上的最高点，而是靠近 线路终点的某个高点。
⑵解析法
在线路上选若干个高点进行计算，一般选最高点及最高点 之后的高点(为什么？)进行计算。计算方法有两种： ① 计算从起点到高点 j 所需的总压头Hj , 并与从起点到终
3、翻越点后的流动状态
管道上存在翻越点时，翻越点后的管内液流将有剩余能量。 如果不采用措施利用和消耗这部分能量，翻越点后管内将 出现不满流。不满流的存在将使管道出现两相流动，而且 当流速突然变化时会增大水击压力。对于顺序输送的管道 还会增大混油。
措施 ： (1) 在翻越点后采用小管径：使流速增大，消耗
2、翻越点的确定
翻越点的确定可用图解法和解析法。 ⑴ 图解法 在管道纵断面图右上角作水力坡降线的直角三角形，将 水力坡降线向下平移，如果水力坡降线与终点相交之前 首先与某高点F相切，则F点即为翻越点。
8
在管道纵断面图右上角作水力坡降线的 直角三角形，将水力坡降线向下平移，
水F相力切坡，降等F线点温与即输终为点翻油相越管交点道之。前的首工先艺与高计点算
里程(km)
0
高程(m)
0
2
3
4
5
26
55
64
76.4
83
94Biblioteka 12264.2已知：全线为水力光滑区，油品计算粘度ν=4.2×10-6m2/s， 首站泵站特性方程：H＝370.5-3055Q1.75 中间站泵站特性方程：H＝516.7-4250Q1.75 （Q：m3/s）
首站进站压力：Ｈs1＝20米油柱，站内局部阻力忽略不计。
ba
称H动d水压ix力。它Z是x 管，路为沿在力a点线为e液任点流0一的，，点剩水管需余力线压要坡能降内重，线的新
输油管道设计与管理第五课
一、设计参数 1.计算温度 计算温度
以管道埋深处全年平均地温作为计算温度
2.油品密度 油品密度 ρt = ρ20 − ξ (t − 20)
ξ = 1.825 − 0.001315 ρ 20
式中： 式中： ρt、ρ20为t℃和20℃时的密度 ℃ ℃
1
等温输油管道的工艺计算
14
等温输油管道的工艺计算 ⑵ 静水压力的校核 静水压力：指油流停止流动后， 静水压力：指油流停止流动后，由地形 高差引起的静液柱压力。 高差引起的静液柱压力。 翻越点后的管段或线路中途高峰后的 峡谷地带， 峡谷地带，停输后的静水压力有可能 大于管道允许的工作压力。 大于管道允许的工作压力。 对于这种超压情况， 对于这种超压情况，是采用增加壁厚 还是采用设减压站的方法解决， 还是采用设减压站的方法解决，需要 通过经济比较确定。 通过经济比较确定。
H = iL + ( Z Z − Z Q )
存在翻越点时，计算长度为起点到翻越点的距离， ⑵ 存在翻越点时，计算长度为起点到翻越点的距离，计 算高差为翻越点高程与起点高程之差
H = H f = iLf + (Z f − ZQ )
16
三、泵站数的确定
原则是： 要充分利用管道的强度，并使泵在高效区工作。 原则是： 要充分利用管道的强度，并使泵在高效区工作。 将计算输量为Q 的油品从起点输送到终点所需压头为： 将计算输量为 的油品从起点输送到终点所需压头为：
ba= Hd −ix−∆Zx ,为a点液流的剩余压能，称动水压力。 点液流的剩余压能， 为 点液流的剩余压能 称动水压力。
动水压力:它是管路沿线任一点水力坡降线与纵断面线之间 动水压力 它是管路沿线任一点水力坡降线与纵断面线之间 的垂直距离。 的垂直距离。 在 e点 ， 其动水压力为 ， 需要重新加压才能以 点 其动水压力为0， 流量继续向前输送。 流量继续向前输送。
输油管道设计与管理
管道安全与监控
定期检查：对管道进行定期检查， 01 确保管道安全
实时监控：利用传感器和监控系 02 统，实时监控管道运行情况
应急预案：制定应急预案，应对 03 突发事故
培训与演练：定期进行员工培训 04 和应急演练，提高应急处理能力
管道应急处理
1
建立应急响应机 制，制定应急预
案
2
定期进行应急演 练，提高应急处
复合管：结合钢管 和塑料管的优点，
适用于多种环境
玻璃钢管：耐腐蚀， 重量轻，适用于腐
蚀性环境
混凝土管：耐腐蚀， 适用于地下环境
陶瓷管：耐高温， 适用于高温环境
管道布局设计
考虑地形地貌：根据地形地貌选择合 适的管道布局，避免地质灾害影响
考虑运输距离：尽量缩短运输距离， 降低运输成本
考虑环境影响：尽量减少对环境的影 响，降低环境风险
提高管理水平：加 强管道管理，提高 工作效率，降低运
营成本
降低能源损耗
01
优化管道布局： 减少管道长度，
降低能源损耗
02
采用高效输油泵： 提高输油效率，
降低能源损耗
03
定期维护与保养： 确保管道正常运 行，降低能源损
耗
04
采用节能技术： 如保温材料、智 能监控系统等，
降低能源损耗
环保与可持续发展
理能力
3
配备应急物资和 设备，确保应急
处理所需
4
加强管道巡检和 监测，及时发现
和处理问题
3 输油管道优化
提高输送效率
01
02
03
04
优化管道布局：合 理规划管道路径，
减少输送距离
采用先进技术：使 用高效输油泵、智 能监控系统等先进
输油管道设计与管理41
一、原油析蜡和管壁结蜡过程
1、温降过程中石蜡的析出
原油中的石蜡是指十六烷以上的正构烷烃的混合物，其中 中等分子量的蜡组分含量最多，低分子量和高分子量的蜡 所占的比例都比较小。 蜡在原油中的溶解度随其分子量的增大和熔点的升高而下 降，随原油密度和平均分子量的减小而增加。不同熔点的 蜡在同一种原油中有不同的溶解度。 含蜡原油在温降过程中，其中所含的蜡总是按分子量的高 低，次第析出。
3、管壁结蜡的机理
管内壁结蜡实际上是石蜡在管内壁的沉积过程和油流的冲刷过程共同作用 的结果。不少学者认为含蜡原油管道中的蜡沉积机理有3个，即①分子扩 散，②布朗运动， ③剪切弥散。
(1)分子扩散 含蜡原油在管内输送过程中，油温不断降低，当油温降低到某一温度时， 由于管壁温度总是低于油温，靠近管壁处的溶解石蜡首先达到饱和状态， 如果油温再降低，则会出现过饱和，借助管内壁提供的结晶中心 (粗糙 突起、杂质 )而首先析出。管壁处石蜡的析出，使其浓度降低，这样便 会在管壁和紊流核心之间产生浓度梯度 (Concentration gradient)。该浓 度梯度使溶解在原油中的石蜡分子从管中心向管壁扩散，为管壁上的继 续结蜡创造条件。
如铁大线熊岳至复线站间自 1975年投产到 1979年底未进行 清蜡，管壁的当量结蜡厚度达 26mm ，摩阻上升 1.2MPa， 管道效率下降了 20％，1980年清管后，在同样的输油压力 下输量比1979年提高了100万吨。
由于管内壁结蜡，给输油工作带来了许多新的问题。以 往大庆和胜利油田采用保持输油温度不低于40℃的措施 来控制管内壁结蜡，这虽然是减少结蜡的措施，但增加 了管道的热损失。为了在经济加热温度较低时确保管道 的输油能力，国内外对管内壁石蜡沉积的条件和机理进 行了不少实验研究工作。下面就管内壁的结蜡机理、影 响管内壁石蜡沉积速率的因素、管壁结蜡时温降和摩阻 的影响以及减少结蜡和清蜡措施作简单介绍。
输油管道设计与管理知识点
管道运输的特点：优点：（1）量大，连续。
（2）密闭、安全。
（3）高效、低耗。
（4）经济、便于管理。
缺点：不够灵活、投资大、油品积压严重、易被盗。
如何判断翻越点：按任务输量和平均温度下的粘度计算水力坡降线，在纵断面图上初步判断翻越点，以后再根据工作点流量进行校核。
翻越点的定义：一定数量的液体通过线路上的某高点所需的压头比输送到终点所需的压头大，且在所有高点中该高点所需的压头最大，在一定输量的液体从某高点自流到终点还有能量富裕，且在所有高点中该高点的富裕能量最大，那么此高点就称为翻越点。
危害：浪费能量、增大水击压力措施：1在翻越点后采用小管径2设减压站节流；3安装油流涡轮发电装置。
反算K值的目的并判断情况: 1积累运行资料,为以后设计新管线提供选择K值的依据。
2通过K值的变化,了解沿线散热及结蜡情况,帮助指导生产。
若K↓，如果此时Q↓，H↑，则说明管壁结蜡可能较严重，应采取清蜡措施。
若K↑,则可能是地下水位上升，或管道覆土被破坏，保温层进水等。
泵站数n化为较大整数若要按计算数量工作：更换小尺寸叶轮、开小泵（串联泵）、拆级（并联泵）或大小输量交替运行等措施。
n化为向小化(1) 在管道上设置副管（等径）或变径管(2) 提高每座泵站的扬程。
工作点发生变化原因：1正常工况变化：（1）季节变化、油品性质变化引起的全线工况变化，如油品的密度、粘度变化（2）由于供销的需要，有计划的调整输量、间歇分油或收油导致的工况变化 2事故工况变化（1）电力供应中断导致某中间停运或机泵故障使某台泵机停运（2）阀门误开关或管道某处堵塞（3）管道某处漏油串联泵的特点：扬程低、排量大、叶轮直径小、流通面积大，故泵损失小，效率高。
地形平坦的地区和下坡段。
优点：1不存在超载问题2调节方便3流程简单4调节方案多改变泵特性的方法主要：1.切削叶轮 2.改变泵的转速 3.进口负压调节4.油品粘度对离心泵特性的影响：粘度增大，泵的效率降低，轴功率增大。
输油管道设计与管理 化工学院
输油管道设计与管理一、名词解释。
1.混油长度：混油段所占管道的长度。
2.相对混油量：混油量与管道容积之比。
3.等温输送：管道输送原油过程中，如果不人为地向原油增加热量，提高原油的温度，而是使原油输送过程中基本保持接近管道周围土壤的温度，这种输送方式称为等温输送。
4.线路纵断面图：在直角坐标上表示管道长度与沿线高程变化的图形称为线路纵断面图。
5.失流点：含蜡原油形成网络结构，出现屈服值的温度。
6.压力越站：指油流不经过输油泵流程。
7.显触点：原油开始呈现触变性的最高温度。
8.凝管9.静水压力：作用于静止液体两部分的界面上或液体与固体的接触面上的法向面力。
10.动水压力：油流沿管道流动过程中各点的剩余压力。
11.热力越站：指油流不经过加热炉的流程。
12.顺序输送：在一条管道内，按照一定批量和次序，连续地输送不同种类油品的输送方法。
13.原油凝固点：它是在规定的试验条件下，当原油在试管中被冷却到某一温度，将试管倾斜45℃，经一分钟后，液面未见有位置移动，此种现象即称为凝固，产生此现象的最高温度称为原油凝固点。
14.管路的工作特性：是指管长、管内径和粘度等一定时，管路能量损失H与流量Q之间的关系。
15.泵站的工作特性：是指泵站提供的扬程H和排量Q之间的相互关系。
：16.翻越点：在地形起伏变化较大的管道线路上，从线路上某一凸起高点，管道中的原油如果能按设计量自流到达管道的终点，这个凸起高点就是管道的翻越点。
17.计算长度：从管道起点到翻越点的线路长度叫做计算长度。
18.析蜡点：蜡晶开始析出的温度，称为析蜡点。
19.含蜡原油的热处理：是将原油加热到一定温度，使原油中的石蜡、胶质和沥青质溶解，分散在原由中，再以一定的温降速率和方式冷却，以改变析出的蜡晶形态和强度，改善原油的低温流动性。
20.水悬浮输送：是将高凝点的原油注入温度比凝点低得多的水中，在一定的混合条件下，凝成大小不同的冻油粒，形成油粒是分散项、水是连续项的悬浮液。
《输油管道设计与管理》
《输油管道设计与管理》管输工艺复习题1、长输管道由哪两部分组成? P2答：输油站和线路2、长输管道分为哪两类？P2答：原油管道和成品油管道3、长距离输油管道的设计阶段一般分为哪三个阶段？P13答：可行性研究、初步设计、施工图设计三个阶段4、热含蜡原油管道、大直径轻质成品油管道,小直径轻质成品油管道，高粘原油和燃料油管道分别处于哪个流态?答：热含蜡原油管道、大直径轻质成品油管道:水力光滑区.小直径轻质成品油管道：混合摩擦区。
高粘原油和燃料油管道：层流区5、旁接油罐输油方式的工作特点有哪些？P42答:(1）各泵站的排量在短时间内可能不相等;(2)各泵站的进出口压力在短时间内相互没有直接影响。
课件:●每个泵站与其相应的站间管路各自构成独立的水力系统；●上下游站输量可以不等（由旁接罐调节）；●各站的进出站压力没有直接联系; ●站间输量的求法与一个泵站的管道相同:6、密闭输油方式的工作特点有哪些？P43答：(1)各站的输油量必然相等；（2）各站的进、出站压力相互直接影响。
课件：●全线为一个统一的水力系统，全线各站流量相同；●输量由全线所有泵站和全线管路总特性决定；7、管道纵断面图的横坐标和纵坐标分别表示什么？P46答:横坐标表示管道的实际长度，常用的比例为1：10 000~1：100 000。
纵坐标为线路的海拔高程，常用的比例为1：500～1:1 000。
8、管道起点与翻越点之间的距离称为管道的计算长度。
不存在翻越点时，管线计算长度等于管线全长。
存在翻越点时，计算长度为起点到翻越点的距离,计算高差为翻越点高程与起点高程之差。
P4810、当管道某处发生泄漏时，管道运行参数如何变化?P72答：漏油后，漏点后面的各站的进出站压力都下降.漏油后全线工况变化情况如图2-27所示。
课件：漏油后，漏点前面各站的进出站压力均下降，且距漏点越远的站变化幅度越小。
漏点距首站越远，漏点前面一站的进出站压力变化愈大。
即: 也就是说漏点前面一站的出站压力也下降。
