超高层建筑中的钢管混凝土

超高层建筑中的钢管混凝土人类建筑史上传统的结构形式主要有：木结构、砖石（砌体）结构、钢筋商品混凝土结构和钢结构等四类。

随着建筑科学技术的发展，近20年来又推出了第五种结构类型，即全新的钢－商品混凝土组合结构。

该种新型建筑结构，充分发挥了钢材和商品混凝土的材料特性及优点，按其组合方式又可分为：钢管商品混凝土结构、钢－商品混凝土组合梁、外包钢组合结构和劲性钢筋商品混凝土结构等四种。

它们的共同特点是：施工简便、工期短、结构性能好且大大节约建筑材料。

钢－商品混凝土组合结构之一的钢管商品混凝土（即钢管砼－CFST），就是在钢管中充填素商品混凝土制成的建筑构件。

它具有承载力高、抗震性能好、节约钢材和施工简捷等突出优点，因而在高层和超高层建筑中得到了日益广泛的应用。

其推广与发展的速度十分迅猛，并将成为二十一世纪高层和超高层建筑群最为实用和主要的结构形式。

一、钢管砼的结构特点钢管砼在高层建筑工程中，主要是作为受压管柱的建筑构件使用，与钢梁和梁柱节点等共同构成建筑物的框架结构体系。

钢管砼柱因其结构特征，同时具备了钢管和商品混凝土两种材料的性质。

即管柱外部包裹钢管材料，管柱内部充填商品混凝土材料，因钢管壁对管内商品混凝土形成的刚性拘束作用，防止了管内商品混凝土的脆性破坏。

实验和理论分析证明，钢管商品混凝土在轴向压力作用下，钢管的轴向和径向受压而环向受拉，商品混凝土则三向皆受压，钢管和商品混凝土皆处于三向应力状态。

三向受压的商品混凝土抗压强度大大提高，同时塑性增大，其物理性能上发生了质的变化，由原来的脆性材料转变为塑性材料。

正是这种结构力学性质的根本变化，决定了钢管砼的基本性能和特点，并作为新型的第五种建筑组合结构显示出巨大的生命力和发展前景。

在高层建筑中，钢管砼的特征与优势如下：1、钢管砼柱的抗压和抗剪承载力高，相当于钢管和商品混凝土二者之和的2倍以上；2、钢管砼柱截面比钢筋商品混凝土柱可减少60%以上，轮廓尺寸也比钢柱小，扩大了建筑物的使用空间和面积；3、柱子截面减小，自重减小，有利于结构抗震，相当于设防烈度下降一级；4、钢管砼柱自重减少，减轻了地基承受的荷载，相应降低了地基基础造价；5、钢管壁薄便于选材、制造与现场焊接，是施工最为快捷的建筑结构；6、钢管砼柱内的商品混凝土可大量吸收热能，其耐火性优于钢柱，从而比钢柱可节省耐火涂料50%以上；7、钢管砼具有的核心商品混凝土三向受压特性，利于刚刚问世的C60～80高强度商品混凝土安全可靠地推广应用。

钢管混凝土

量: Esc
=
⎜⎜⎝⎛12.2 ×10−4
+
0.7284 fy
⎟⎞ ⎟⎠
f
y sc
Es
( ) fsc y = 1.212 + Bξ + Cξ 2 fck 受压组合强度标准值
ξ = α fy
fck
第5讲：组合结构（钢管混凝土） 5－11
三、单柱承载力
5.构件基本构造
钢管直径≥300，ts ≥4mm，d/t=20～85；
C60 在建
第5讲：组合结构（钢管混凝土） 5－11
深圳赛格广场这座大厦由美国著名华裔建筑师吴湘先生按照美国建筑标准设计。大厦占地面积18000 平方米，总建筑面积81413平方米，主楼40层，建筑总高度 168米。
第5讲：组合结构（钢管混凝土） 5－11
第5讲：组合结构（钢管混凝土） 5－11
Q235 1.0 0.990 0.978 0.960 0.902 0.849 0.801 0.761 0.727 0.696 Q345 1.0 0.990 0.976 0.956 0.897 0.841 0.791 0.748 0.710 0.631
第5讲：组合结构（钢管混凝土） 5－11
三、单柱承载力
构件长细比[ λ ]：
厂房柱、承重柱 80；
平台柱
100；
桁架压杆
120；
支承构件
150；
受拉构件
200。
第5讲：组合结构（钢管混凝土） 5－11
三、单柱承载力
5.构件基本构造

ξ0
=α f
fc
一般0.3～3.0；
混凝土强度等级≥C30，水灰比≤0.45，
08 今晚报大厦天津 137.0/40 1120*14 C60 1995

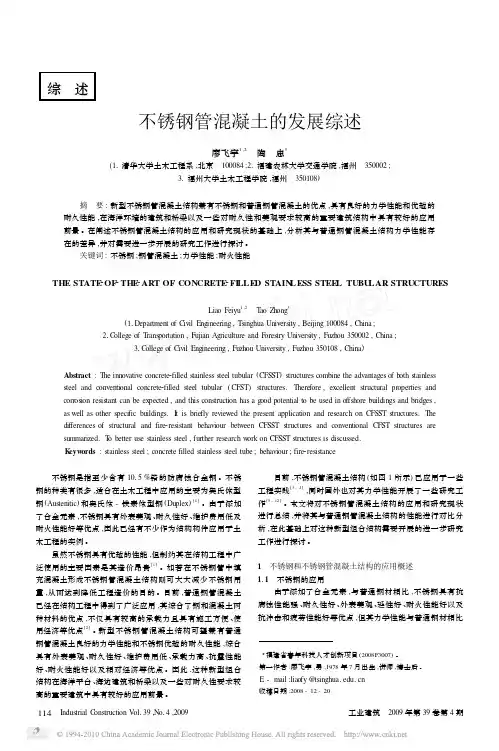

不锈钢管混凝土的发展综述

综　述不锈钢管混凝土的发展综述廖飞宇1,2　陶　忠3(11清华大学土木工程系,北京　100084;21福建农林大学交通学院,福州　350002;31福州大学土木工程学院,福州　350108) 摘　要:新型不锈钢管混凝土结构兼有不锈钢和普通钢管混凝土的优点,具有良好的力学性能和优越的耐久性能,在海洋环境的建筑和桥梁以及一些对耐久性和美观要求较高的重要建筑结构中具有较好的应用前景。

在阐述不锈钢管混凝土结构的应用和研究现状的基础上,分析其与普通钢管混凝土结构力学性能存在的差异,并对需要进一步开展的研究工作进行探讨。

关键词:不锈钢;钢管混凝土;力学性能;耐火性能THE STATE 2OF 2THE 2ART OF CONCRETE 2FI LLE D STAIN LESS STEE L TUBU LAR STRUCTURESLiao Feiyu1,2　T ao Zhong 3(11Department of Civil Engineering ,Tsinghua University ,Beijing 100084,China ;21C ollege of T ransportation ,Fujian Agriculture and F orestry University ,Fuzhou 350002,China ;31C ollege of Civil Engineering ,Fuzhou University ,Fuzhou 350108,China )Abstract :The innovative concrete 2filled stainless steel tubular (CFSST )structures combine the advantages of both stainless steel and conventional concrete 2filled steel tubular (CFST )structures.Therefore ,excellent structural properties and corrosion resistant can be expected ,and this construction has a g ood potential to be used in offshore buildings and bridges ,as well as other specific buildings.I t is briefly reviewed the present application and research on CFSST structures.The differences of structural and fire 2resistant behaviour between CFSST structures and conventional CFST structures are summarized.T o better use stainless steel ,further research w ork on CFSST structures is discussed.K eyw ords :stainless steel ;concrete filled stainless steel tube ;behaviour ;fire 2resistance3福建省青年科技人才创新项目(2008F3007)。

钢管混凝土结构详解

没有。为了合理且安全地在地震区推广这
类结构,必须深入进行其动力特性的研究,
尤其对于高层结构。
结束语：
钢管混凝土能够适应特殊、难度高、落差大的构造物以及承受重载和极端条件等现代化要求结构工艺的要求已然成为结构工程学科的一个重要的发展方向并取得良好的经济效益和建筑效果。
钢筋混凝土和钢结构相比,钢管混凝土是一种相对年轻的结构,但它却以其特殊的优点, 正愈来愈受到工程界的重视和青睐。相信随着人们对钢管混凝土这类结构的不断认识和了解,这类结构的科学研究必将更趋深入和完善,工程应用必将更趋广泛。
我
4.相关规范
国计
1
2
算
国家建筑材料工业局标准
中国工程建设标准化协会标准
圆钢
《钢管混凝土结构设计与施工规程》《钢管混凝土结构设计与施工规程》
管
混
凝
3
计算矩形钢管混凝土的行业规程：
土
的
中华人民共和国电力行业标准
中国标准化协会标准
行
《钢—混凝土组合结构设计规程》《矩形钢管混凝土柱结构技术规程》
03
变形测试存在不同理解,对刚度仍然存
在不同的认识,缺乏统一的理论计算公
式。确定合理的刚度计算方法是进行钢
管混凝土构架、框架等受力分析的重要
基础
动力性能研究：
对结构进入弹塑性后的动力特性(如阻
01
尼比等的变化规律)、结构的耐疲劳性能、钢管混凝土组合柱的动力特性及基于性能
的钢管混凝土抗震设计方法等的研究几乎
有承载力高、塑性和韧性好、经济效果好和施工方便等优点。
2.钢管混凝土结构的优缺点
1 2
优
3
点
4 5

钢管混凝土结构技术

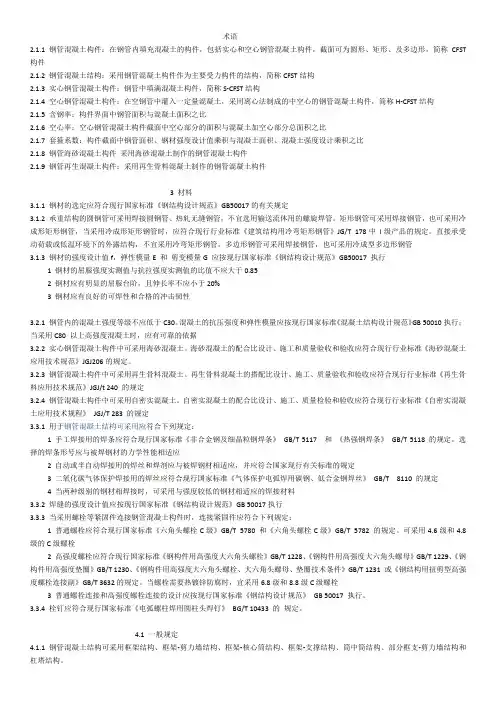

术语2.1.1 钢管混凝土构件：在钢管内填充混凝土的构件，包括实心和空心钢管混凝土构件，截面可为圆形、矩形、及多边形，简称CFST 构件2.1.2 钢管混凝土结构：采用钢管混凝土构件作为主要受力构件的结构，简称CFST结构2.1.3 实心钢管混凝土构件：钢管中填满混凝土构件，简称S-CFST结构2.1.4 空心钢管混凝土构件：在空钢管中灌入一定量混凝土，采用离心法制成的中空心的钢管混凝土构件，简称H-CFST结构2.1.5 含钢率：构件界面中钢管面积与混凝土面积之比2.1.6 空心率：空心钢管混凝土构件截面中空心部分的面积与混凝土加空心部分总面积之比2.1.7 套箍系数：构件截面中钢管面积、钢材强度设计值乘积与混凝土面积、混凝土强度设计乘积之比2.1.8 钢管海砂混凝土构件采用海砂混凝土制作的钢管混凝土构件2.1.9 钢管再生混凝土构件：采用再生骨料混凝土制作的钢管混凝土构件3 材料3.1.1 钢材的选定应符合现行国家标准《钢结构设计规范》GB50017的有关规定3.1.2 承重结构的圆钢管可采用焊接圆钢管、热轧无缝钢管，不宜选用输送流体用的螺旋焊管。
