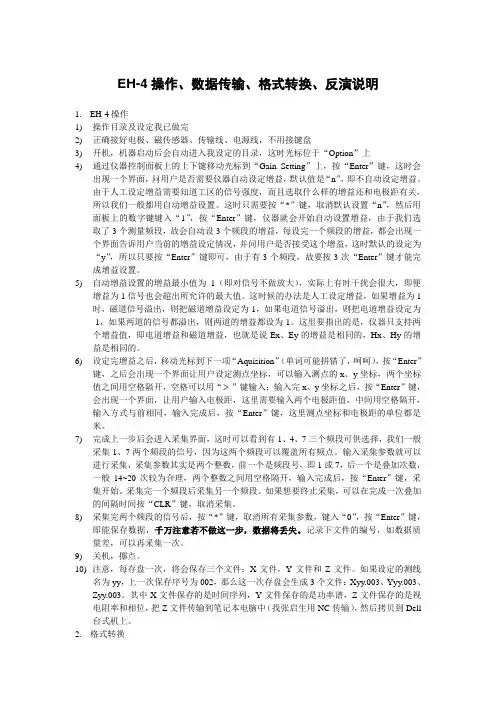

EH-4操作、数据传输、格式转换、反演说明-2
EH-4操作、数据传输、格式转换、反演说明1.EH-4操作1)操作目录及设定我已做完2)正确接好电极、磁传感器、传输线、电源线，不用接键盘3)开机，机器启动后会自动进入我设定的目录，这时光标位于“Option”上4)通过仪器控制面板上的上下键移动光标到“Gain Setting”上，按“Enter”键，这时会出现一个界面，问用户是否需要仪器自动设定增益，默认值是“n”，即不自动设定增益。
由于人工设定增益需要知道工区的信号强度，而且选取什么样的增益还和电极距有关，所以我们一般都用自动增益设置。
这时只需要按“*”键，取消默认设置“n”，然后用面板上的数字键键入“1”，按“Enter”键，仪器就会开始自动设置增益，由于我们选取了3个测量频段，故会自动设3个频段的增益，每设完一个频段的增益，都会出现一个界面告诉用户当前的增益设定情况，并问用户是否接受这个增益，这时默认的设定为“y”，所以只要按“Enter”键即可，由于有3个频段，故要按3次“Enter”键才能完成增益设置。
5)自动增益设置的增益最小值为1（即对信号不做放大），实际上有时干扰会很大，即便增益为1信号也会超出所允许的最大值。
这时候的办法是人工设定增益，如果增益为1时，磁道信号溢出，则把磁道增益设定为-1，如果电道信号溢出，则把电道增益设定为-1，如果两道的信号都溢出，则两道的增益都设为-1。
这里要指出的是，仪器只支持两个增益值，即电道增益和磁道增益，也就是说Ex、Ey的增益是相同的，Hx、Hy的增益是相同的。
6)设定完增益之后，移动光标到下一项“Aquisition”（单词可能拼错了，呵呵），按“Enter”键，之后会出现一个界面让用户设定测点坐标，可以输入测点的x、y坐标，两个坐标值之间用空格隔开，空格可以用“ ”键输入；输入完x、y坐标之后，按“Enter”键，会出现一个界面，让用户输入电极距，这里需要输入两个电极距值，中间用空格隔开，输入方式与前相同，输入完成后，按“Enter”键，这里测点坐标和电极距的单位都是米。

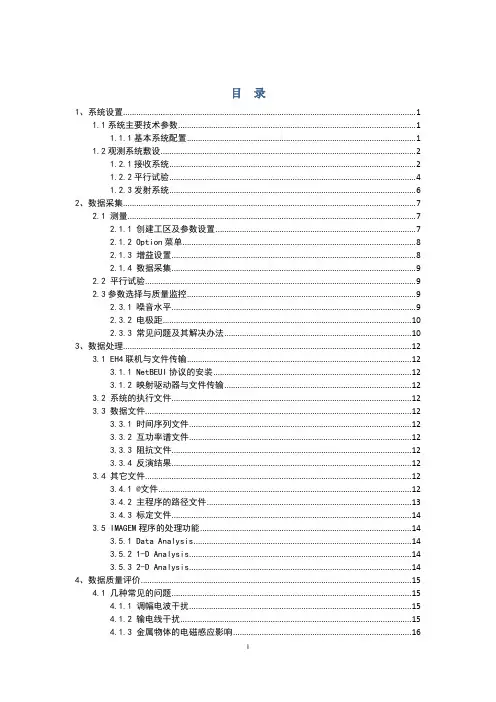

EH4数据采集和处理中的问题及解决方案
目录1、系统设置 (1)1.1系统主要技术参数 (1)1.1.1基本系统配置 (1)1.2观测系统敷设 (2)1.2.1接收系统 (2)1.2.2平行试验 (4)1.2.3发射系统 (6)2、数据采集 (7)2.1 测量 (7)2.1.1 创建工区及参数设置 (7)2.1.2 Option菜单 (8)2.1.3 增益设置 (8)2.1.4 数据采集 (9)2.2 平行试验 (9)2.3参数选择与质量监控 (9)2.3.1 噪音水平 (9)2.3.2 电极距 (10)2.3.3 常见问题及其解决办法 (10)3、数据处理 (12)3.1 EH4联机与文件传输 (12)3.1.1 NetBEUI协议的安装 (12)3.1.2 映射驱动器与文件传输 (12)3.2 系统的执行文件 (12)3.3 数据文件 (12)3.3.1 时间序列文件 (12)3.3.2 互功率谱文件 (12)3.3.3 阻抗文件 (12)3.3.4 反演结果 (12)3.4 其它文件 (12)3.4.1 @文件 (12)3.4.2 主程序的路径文件 (13)3.4.3 标定文件 (14)3.5 IMAGEM程序的处理功能 (14)3.5.1 Data Analysis (14)3.5.2 1-D Analysis (14)3.5.3 2-D Analysis (14)4、数据质量评价 (15)4.1 几种常见的问题 (15)4.1.1 调幅电波干扰 (15)4.1.2 输电线干扰 (15)4.1.3 金属物体的电磁感应影响 (16)4.1.4 过高增益引起的数据饱和 (16)4.1.5 甚低频发射源导致的干扰 (17)4.2 EH4系统的理论背景 (18)4.3 资料解释 (18)1、系统设置1.1系统主要技术参数接收系统时间序列的采样频率为192Z KH频率范围：10—100Z KH道数： 2电道，2磁道极距： 高频模式下最大50m ，低频模式极距可以大于50米 发射系统分15个主频提供从1Z KH 到70Z KH 人工源信号，其发射主频分别为：69, 53, 32, 23, 16, 12, 8.7, 7, 5.4 , 3.6 , 2.8, 2.5, 1.8, 1.1, 0. 83Z KH ，发射磁矩为4002Am 。

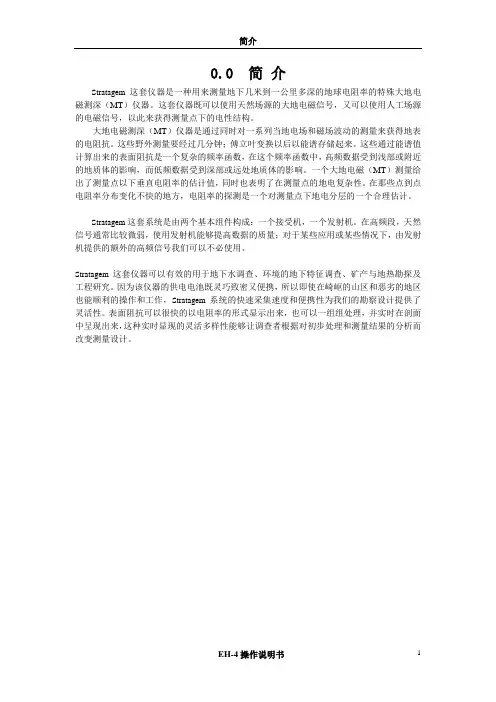

EH-4使用说明书-中文版
简介0.0 简介Stratagem这套仪器是一种用来测量地下几米到一公里多深的地球电阻率的特殊大地电磁测深（MT）仪器。
这套仪器既可以使用天然场源的大地电磁信号，又可以使用人工场源的电磁信号，以此来获得测量点下的电性结构。
大地电磁测深（MT）仪器是通过同时对一系列当地电场和磁场波动的测量来获得地表的电阻抗。
这些野外测量要经过几分钟；傅立叶变换以后以能谱存储起来。
这些通过能谱值计算出来的表面阻抗是一个复杂的频率函数，在这个频率函数中，高频数据受到浅部或附近的地质体的影响，而低频数据受到深部或远处地质体的影响。
一个大地电磁（MT）测量给出了测量点以下垂直电阻率的估计值，同时也表明了在测量点的地电复杂性。
在那些点到点电阻率分布变化不快的地方，电阻率的探测是一个对测量点下地电分层的一个合理估计。
Stratagem这套系统是由两个基本组件构成：一个接受机，一个发射机。
在高频段，天然信号通常比较微弱，使用发射机能够提高数据的质量；对于某些应用或某些情况下，由发射机提供的额外的高频信号我们可以不必使用。
Stratagem这套仪器可以有效的用于地下水调查、环境的地下特征调查、矿产与地热勘探及工程研究。
因为该仪器的供电电池既灵巧致密又便携，所以即使在崎岖的山区和恶劣的地区也能顺利的操作和工作，Stratagem系统的快速采集速度和便携性为我们的勘察设计提供了灵活性。
表面阻抗可以很快的以电阻率的形式显示出来，也可以一组组处理，并实时在剖面中呈现出来，这种实时显现的灵活多样性能够让调查者根据对初步处理和测量结果的分析而改变测量设计。
1．0系统配件以下说明的是Stratagem的各个组件。
该系统配置的标准接收机设计的采集频宽为100KHz到11.7Hz。
可选的接收机组件和标准的接收机一块使用它的采集频率可以从1000Hz 扩展到0.1Hz。
标准配件及它们的连接见图一和图二。
标准接收机配件4 不锈钢电极1 系统地电极与接地电缆4 带有26米电缆的缓冲电极1 前置放大器2 磁探头（型号BF6）2 磁探头连接线1 EH4主机1 IBM键盘1 主机控制电缆1 主机电源线1 操作说明书1 深循环12伏可充电电池（不包括在电解组件）可选接受机组件4 非极化电极（铜-硫酸铜）4 100米电极线2 磁探头（BF10）2 磁探头连接线发射机组件（400A㎡）2 发射天线组合1 中心扣环1 发射机1 发射机电源线和接地电极1 发射控制器和电缆1 发射机存储包1深循环12伏可充电电池(NOT included with lease-pool units)发射机组件（5000安系统）2 发射天线组合1 循环回路天线组件4 带拉杆的夹板回路天线组件7 高标准的金属电极8 发射机1发射机电源线和接地电极1发射控制器电缆组1深循环12伏可充电电池(NOT included with lease-pool units)可选有用配件罗盘（秀珍经纬仪可以定方向，校准磁探头水平）水平仪（如没有袖珍经纬仪可用的情况下可以用用来校准磁探头水平）测量尺（至少30米长）水容器（装水用来湿润非极化电极）铲子和挖壕工具（用来埋磁传感器和非极化电极）小铁锤或地质锤（使钢电极插入坚硬的土里）万用表（用来检查电池，测量电阻，检查接触电阻和电路接通）彩旗和塑料锥（用来标主测点）对讲机及充电器（用于发射机与接收机两地之间的人员通讯）外部的框架背包（用于携带主机）野外的笔记本或文件夹（用于野外记录和热敏打印机的输出）12伏电池充电器系统备份：时间序列文件因太大而不能存储在高密度软盘上，一般情况一天中生成的数据大概在50到100M之间。
EH-4操作、数据传输、格式转换、反演说明
EH-4操作、数据传输、格式转换、反演说明1.NC 简介NC 的全称为The Norton Commander ，是Symantec 公司推出的一个小工具软件，除了集成了dos 命令外，其主要功能是连接两台电脑进行通讯，主要为DOS 、Windows98（及更早期版本Windows ）等早期操作系统之间的数据传输而设计。
运行NC 之后，屏幕上出现如下界面：这时，按一下键盘上的“Esc ”键，就能进入NC的主界面：上图中NC 主界面可以分为5个部分：菜单栏、左浏览区、右浏览区、当前路径和功能键。
菜单栏中“Left ”主菜单下的所有菜单项都用于控制左浏览区，同样“Right ”主菜单下的所有菜单项都用于控制右浏览区；“Files ”主菜单下都是一些与文件操作相关的菜单项；“Commands ”主菜单下都是一些命令项；而“Options ”主菜单下都是一些设定菜单项，用以设定显示等。
NC 的功能键除了“功能键”一栏中F1~F10各键外，主要功能键还包括“Tab ”键，以及“上、下、左、右”键；F1~F10各键的功能在主界面上“功能键”区有详细显示，不再重复，“Tab ”键用于在“左浏览区”和“右浏览区”之间切换焦点，可以看出在上面主界面中，焦点在“左浏览区”，这时候单击“Tab ”键就能把焦点切换到“右浏览区”；而“上、下、左、右”键的作用在于可以在获得焦点的浏览区内通过移动光标选择文件或文件夹，可以看出当前获得焦点的浏览区是“左浏览区”，左浏览区内显示的是E:\NC 目录下的所有文件和文件夹，当前光标位于“..”上，可以通过“上、下、左、右”键改变光标位置；如果光标位于“..”上时按下键盘上的“Enter ”键，则能返回上一级目录，这时浏览区会显示上一级文件夹内的文件和文件夹。
但是，上述方法只能切换目录，不能切换盘符；也就是说，在上面界面中，“左浏览区”只能回到E 盘，而不能进入其他盘符。
改变盘符的方法如下：按下“Alt ”+“F1”，会出现当前路径一个盘符选择表，可以选择盘符；如果想改变“右浏览区”的盘符，则按下“Alt”+“F1”。
3-EH-4数据处理
EH-4 数据处理一、计算机运行imagem1、WINXP系统下运行imagem及建立快捷方式a、点击‘开始’—‘运行’，进入DOS系统，在DOS系统中进入目录，运行imagem程序。
b、WINXP下建立imagem快捷方式设置环境变量:我的电脑—属性—高级—环境变量—系统变量中选path—选择“编辑”进入编辑系统变量，在变量值中添加imagem程序所在路径，如imagem 放在e:盘，输入e:\imagem—确定；在用户变量中选新建—在变量名中输入imagem在变量值中输入程序路径e:\imagem，如果程序放在不同的盘中，要改变盘符—确定。
在桌面建立快捷方式：桌面处按右键，“新建”—“快捷方式”—在请输入项目的位置键入执行程序 e:\imagem\imagem.exe 注意：要填入正确的目标盘符—键入该快捷方式的名称—选择快捷方式的图标—完成。
设置工作目录：在新建的imagem快捷方式图标处按右键，选择“属性”—程序—命令行中，在iamgem 后加C （imagem.exe c)—工作目录(w) :键入数据子目录的路径—确定。
（以后只需更改“工作目录”中的子目录即可进行不同工区的数据处理）。
2、WIN7系统下运行imagem及建立快捷方式a、在WIN7操作系统中运行IMAGEM程序，需要安装一个DOS环境的模拟器DOSBOX。
安装过程如下：双击图标点击下一步运行DOSBOX程序：安装结束后，双击桌面上的图标，运行DOSBOX。
会弹出两个窗口，我们只在上面的窗口上输入命令。
运行IMAGEM程序首先我们需要定义电脑上的盘到DOSBOX，假如我们的IMAGEM程序、工作目录均在D盘，我们可以输入“mount d d:\”后回车，把电脑的D盘（d:\）定义成DOSBOX的D盘(d)。
接下来的操作就与XP系统下自带的DOS系统的操作一样。
如下图所示：上图中最后一行“D:\DHJ>imagem c”中，c代表彩色输出，不加c则黑白输出。
EH4工作技术方法及要求
第一章工作技术要求第一节方法技术要求一、执行技术标准DZ/T0173—1997 大地电磁测深法技术规程DZ/T 0153—95 物化探工程测量规范GB/T 9649.28—1998地球物理勘查术语分类代码DD2006-3 岩矿石物性调查技术规程CH 2001-92 全球定位系统(GPS)测量规范DZ/T0069-93 地球物理勘查图图式图例及用色标准二、测网布设测网布设，若条件许可，可由专业测量人员布设，也可由物探探人员采用GPS 定位测量布设。
2、测网精度要求依据《物化探工程测量规范》（DZ/T0153-95），测点的点位、相邻点距及其高程精度要求见下表：表1 测网精度主要技术指标上表中各项精度均以中误差衡量,并以二倍中误差为限，本次进EH4测量,其平面定位误差极限分别2.0米;相邻点距(本次工作相邻点距为20米)相对中误差极限为1.0米。
3、物探测深点定位测量的仪器设备及方法技术（1）仪器设备本次物探测点定位测量，可选用合众思状生产的G738CM接收机进行，其仪器主要性能及精度参数如下：实时差分精度①：亚米级（CEP）（外部源修正或SBAS）后差分处理①：亚米级（CEP）静态精度①（外接天线）：平面 5mm+1ppm高程 10mm+1ppm工作温度：-20℃～+50℃存储温度：-40℃～+60℃防震能力：抗1.2米高度水泥地面自由跌落防尘防水能力：IP65，完全保护从各个方向的冲水及扬尘G738CM接收机 G738CM接收机实现实时差分图示（2）物探测点定位测量1）观测方式选择——进入资源管理器后，在工作模式中选SBAS方式，即选用实时差分观测方式。
2、新区单点求三参数求取——在求三参数测量的过程中，新建工程时输入相应参数时，放样限差应选0.5米，当求取三参数后，应自少还要在矿区内检测1-3个已知点，观精度并确证无误后，这个三参数才能用于本矿区生产。
3、定点测量——连接主机后，就可打开工程管理文件进行测量，注意每次测量结束应保存。
EH4说明书
一、EH4是全新概念的电导率张量测量仪通常意义下的电探仪，指的是交、直流电阻率剖面仪。
这两种方法都是有源测量方法，需要向地下直接供电，并且随着测量深度加大，电极布线和供电量都不断增加，野外劳动强度大，效率低。
另一方面，尽管这两种方法都属于有源电探，但采集到的视电阻率值都属于标量范畴，对辨别地下二度体异常的走向无能为力。
大地电磁同属于电探，但它是无源测量。
利用天然电磁场，虽然避免了大电流供电，但天然电磁场不稳定，而且某些频段先天不足，干扰强，讯号弱。
参看（图1）大地电磁场水平分量频谱展示图。
它反映了天然电磁场与人文电磁场的分布情况。
在1Hz左右，无论电场和磁场都是低谷；在1000Hz处磁场几近寂静，电场有一低谷。
在几十赫兹到104Hz范围内，人文活动的电磁场干扰特别严重。
这些特点决定了大地电磁法只适合于采集较低频率。
通常观测时间长，分辨率较低，适合解决深层宏观问题。
所以尽管电探方法起源最早，几十年来，由于以上的局限性，一直阻碍它的发展。
几十年来，1000米以内，几百米上下，正是人类经济、文明活动在地壳上层最活跃的深度。
其它物探方法，如地震勘探法，自40~50年代之后都开始大展身手，而浅、中深度范围的电探则相对寂寞冷落，处于陪衬地位。
也正是这种现状激发了国内外众多的科学家和仪器制造商不断研制开发新的电探仪器，寻找新的电探方法。
96年中下旬，由美国以研制大地电磁仪器而闻名的EMI公司和以制造高分辨率地震仪著名的Geometrics公司联合研制出EH4。
这是全新概念的电导率张量测量仪。
它利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。
这种发射源的天线是一对十字交叉的天线，组成X、Y两个方向的磁偶极子，轻便而且只用于普通汽车电瓶供电，发射率从500Hz到100KHz，专门用来弥补大地电磁场的寂静区和几百赫兹附近的人文电磁干扰谐波（见图1）。
仪器用反馈式高灵敏度低噪音磁棒和特制的电极，分别接收X、Y两个方向的磁场和电场。
EH4数据采集和处理中的问题及解决方案
EH4数据采集和处理中的问题及解决方案目录1､系统设置 (1)1.1系统主要技术参数 (1)1.1.1基本系统配置 (1)1.2观测系统敷设 (2)1.2.1接收系统 (2)1.2.2平行试验 (4)1.2.3发射系统 (6)2､数据采集 (7)2.1 测量 (7)2.1.1 创建工区及参数设置 (7)2.1.2 Option菜单 (8)2.1.3 增益设置 (8)2.1.4 数据采集 (9)2.2 平行试验 (9)2.3参数选择与质量监控 (9)2.3.1 噪音水平 (9)2.3.2 电极距 (10)2.3.3 常见问题及其解决办法 (10)3､数据处理 (12)3.1 EH4联机与文件传输 (12)3.1.1 NetBEUI协议的安装 (12)3.1.2 映射驱动器与文件传输 (12)3.2 系统的执行文件 (12)3.3 数据文件 (12)3.3.1 时间序列文件 (12)3.3.2 互功率谱文件 (12)3.3.3 阻抗文件 (12)3.3.4 反演结果 (12)3.4 其它文件 (12)3.4.1 @文件 (12)3.4.2 主程序的路径文件 (13)3.4.3 标定文件 (14)3.5 IMAGEM程序的处理功能 (14)3.5.1 Data Analysis (14)3.5.2 1-D Analysis (14)3.5.3 2-D Analysis (14)4､数据质量评价 (15)4.1 几种常见的问题 (15)4.1.1 调幅电波干扰 (15)4.1.2 输电线干扰 (15)4.1.3 金属物体的电磁感应影响 (16)4.1.4 过高增益引起的数据饱和 (16)4.1.5 甚低频发射源导致的干扰 (17)4.2 EH4系统的理论背景 (18)4.3 资料解释 (18)1､系统设置1.1系统主要技术参数接收系统时间序列的采样频率为192Z KH频率范围:10—100Z KH道数: 2电道,2磁道极距: 高频模式下最大50m,低频模式极距可以大于50米 发射系统分15个主频提供从1Z KH 到70Z KH 人工源信号,其发射主频分别为:69, 53,32, 23, 16, 12, 8.7, 7, 5.4 , 3.6 , 2.8, 2.5, 1.8, 1.1, 0. 83Z KH ,发射磁矩为4002Am ｡ 1.1.1基本系统配置接收系统:BF6型磁棒及磁棒线电极与电极线(4)前置放大器主机主机与前放连接电缆键盘接地电极与地线(1)12V 外接电源及电源线发射系统:发射机发射天线(2)接地电极与地线(1)12V 外接电源及电源线控制器辅助工具:罗盘皮尺或测绳(50m)水平尺铁锤及铁锹部分地区还应准备盐水1.2观测系统敷设1.2.1接收系统图1-1 EH4接收系统布置图1-2 EH4接收系统工作照野外工作中通常按以下原则敷设接收系统:1､用GPS对测点､测线或测网进行精确定位,然后用罗盘确定野外工作时的测量轴方位角｡2､前置放大器通常放置在测点处,但这仅仅是为了方便起见,其位置可以在各种连接电缆能够到的任何位置｡3､实际工作中的电极到测点距离可以不等距,关键是必须精确测量同道两电极之间的距离｡以下两种电极的布置是等效的:4､数据的记录点是两个电道的交点,野外工作中,由于具体工作环境的限制,电极有可能无法布置成标准的“十字”型,但是必须保证其正交的关系,其方位角 之内｡误差应该控制在25､确保Hx与Hy与前置放大器的两个磁道接口是对应的,这时仪器系统内预设的磁道标定文件才能与之一一对应,否则可能导致一些不必要的误差｡如果更换了磁棒,则应将相应的磁棒标定文件拷贝到d:\imagem之下,同时编辑sensors.tbl文件,将imagem程序调用的标定文件更改为当前磁棒的标定文件｡另外,应避免磁棒线绕成闭合圈或者悬挂在空中,磁棒之间相距应在3m以上,其方位角也应控制在2之内｡6､确定接地电极是否接好,必要时应浇水以降低电极的接地电阻(包括测量电极)｡7､前置放大器与主机之间保持至少5米以上的距离｡另外,还有几点值得注意:1)主机摆放的位置应尽量靠近下一个点,这样可以减少移动的次数｡2)用罗盘打电极测量轴的方位角的同时,可以顺便确定磁道方位角｡3)在无任何遮蔽的地方工作时,尽量遮盖住主机屏幕,以免被太阳直射后屏幕变黑,更不好辨认｡4)注意主机的电源电压显示,应在10.5V以上｡1.2.2平行试验在正式开展野外工作之前,应当对仪器进行平行试验,以确保仪器状态正常,其获取的数据是可信的｡平行试验的布置如图1-3所示,其步骤如下: 1､Ex与Ey由同一组电极接出,确保两个电道的入信号一致｡2､Hx与Hy均垂直于电道方向,确保两个磁道的输入信号一致｡必须指出,对于电道,使用同一组电极是为了确保采集的电信号一致;而对于磁道,则应尽量保持与电道方向的正交关系,两根磁棒之间也应当是尽量保证平行和水平的｡图1-3 平行试验示意图1.2.3发射系统图1-4 发射系统布置平面示意图发射天线的布置与接收系统的电道“十字”布极相似,必须保证两根发射天线在地表的投影线之间是正交的,其中任意一条投影线与接收端的某一电道方向应一致(此时,另一投影线必然与另一电道方向一致)｡2､数据采集2.1 测量2.1.1 创建工区及参数设置开机启动后,退出IMAGEM程序｡在dos系统中用cd命令更改当前目录,然后用md命令建立新的工区工作目录｡cd进入到新建的子目录,输入imagem后按系统提示,顺序设置以下参数:提示命令可选值通常选择Power line frequency 50/60 Hz 中国选择 50HzStart File Count 1-900 通常选择1Survey Name 与测量结果的文件名相关用实际工区名X and Y dipole length 1-300 高频模式配置时,最大50极距输入结束后,系统将相应的标定文件和其它需调用的文件拷贝到建立的子目录中Set up low frequency mode y/n 高频模式输n,低频模式输y 输入n则直接进入到imagem界面;输入y则继续拷贝需调用的文件,然后进入imagem界面｡2.1.2 Option菜单Option菜单各个子菜单的当前值显示在屏幕的左上角｡第九项为系统默认设置,恢复默认设置后各子菜单选项值为:2.1.3 增益设置增益设置是为了保证输入信号的幅度足够大同时又不会超出各道的振幅宽度范围,对于信号较强的工区,需将增益调小,对信号较弱的地区则可以采用较大的增益｡由于数据采集分为三个频段进行,同样的,增益也按相应的三个频段分别设置:Bands: 1 low frequency 10 Hz - 1KHz4 med frequency 500 Hz – 3KHz7 high frequency 750 Hz - 100 KHz系统会按照7､1､4的频段顺序提示用户进行相应的增益设置｡2.1.4 数据采集在开始采集数据之前,系统会先提示用户输入测点的x,y,z坐标以及X,Y方向的极距｡完成以上参数的输入后,即可进入到采集界面,此时用户输入要采集的频段代码以及迭代次数即可进行数据采集｡由于EH4的人工源只对1KHz-69KHz进行补充,因此,在低频段数据采集时无需使用发射天线｡使用发射天线时,在开始发射3秒后开始采集即可｡采集开始后,屏幕的左侧将显示各道的时间序列,而在屏幕右侧显示其傅里叶变换的结果｡当使用发射系统时,可以从时间序列上看到信号明显增强,同时傅氏谱上可以看到,天线发射时,对应的主频信号明显较强｡当设定的迭代结束,相应采集频段的视电阻率､阻抗相位以及相关系数将显示在屏幕的右上侧｡全频段数据采集完成后,用户可以根据具体情况决定存储数据､增加迭代次数或者删除数据｡2.2 平行试验可以采用平行试验对仪器各道的一致性(Ex与Ey,Hy与Hx)进行检测｡如果仪器正常的话,所测得Ex与Ey ,Hy与Hx的时间序列信号应该是一致的,同样所计算的视电阻率曲线也是一致的｡查看平行试验的视电阻率结果时,应选择标量模式,否则,在张量模式下,即使很好的平行试验结果也会显得不一致｡2.3参数选择与质量监控2.3.1 噪音水平若噪音与信号强度相关时,可以采取以下方式:1)发射机的位置可能离测点太远,可以将其距离放近一些,以增强信号｡2)增加迭代次数可以减轻一些不连续的干扰源造成的影响｡3)扩大电极距,以增强电场信号｡4)适当移动测点位置或者旋转测量轴的方位｡5)可以通过减小极距同时增加迭代次数来减轻随机干扰造成的影响一般说来,信号可以分为近区信号与远区信号｡如高压线､电网等都属于典型的近场源,而雷电则属于远区信号｡远区信号有助于对于EH4的数据采集,而近场源电磁波不符合平面波模式,则形成干扰｡2.3.2 电极距电极距可以根据环境的变化改变,但在EH4高频模式下,极距一般在50米以内｡一般情况下,测量电极都布成X､Y方向极距相等的“十字”,但也可以根据具体的环境和测量条件对极距做出调整,以便于压制噪音｡但是必须指出的是,大极距的布极会降低电信号的横向分辨能力,如下图所示:2.3.3 常见问题及其解决办法若电信号幅度较弱,则有可能是由于测量电极的接地电阻过大引起,此时可以给较弱电道的测量电极浇水以降低接地电阻｡若怀疑电极线(或电极)有问题,可以通过交换电极线(或电极)来判断是否存在问题｡最好的方法是通过平行试验对问题进行诊断｡实时监测数据是否存在超相位或相关系数太低的现象,这有助于发现布极过程中是否存在磁道反接或电极处理不正确的情况｡若时间序列曲线大幅偏离中线,且波形呈低频趋势,可以减小极距并重新观测｡其它一些比如两个磁道相互反接,这可能导致两个问题,其一,磁棒虽然反接,但是布极方位角正确,这会导致输入的磁信号是AFE相应接口所需方向的分量,但是系统的标定文件与之不符;其二,磁棒反接,并且布极的方位角不对,输入的磁信号不是前置放大器相应接口所需方向的分量,这将导致错误的计算结果,这时应分析判断野外各道信号输入正确与否,并调整道数的顺序,重新计算功率谱和视电阻率｡3､数据处理3.1 EH4联机与文件传输3.1.1 NetBEUI协议的安装3.1.2 映射驱动器与文件传输3.2 系统的执行文件3.3 数据文件3.3.1 时间序列文件3.3.2 互功率谱文件3.3.3 阻抗文件3.3.4 反演结果3.4 其它文件3.4.1 @文件每个工区目录下均有一个@文件,用于存放该目录内所有测点的坐标与极距｡若野外极距信息输入有误,可在电脑或EH4主机中用edit命令对其进行编辑｡进入工作目录(在此为F:\cc),然后敲入edit,编辑@文件｡打开@文件后,用上下左右箭头符号就可以移动光标,修改测点坐标(RX与RY,单位为米)和极距(XL与YL,单位为厘米)｡3.4.2 主程序的路径文件EH4系统默认是在最新建立的工区目录中运行imagem程序,进行工作｡可以修改主程序的路径文件xqimagem.bat其文件格式为:其路径是在用户建立了一个新的工作目录后创建的,可以用edit命令编辑该文件｡3.4.3 标定文件系统运行时需要调用多种标定文件,包括磁道标定文件､电道标定文件､前置放大器标定文件等｡其中四个电道的标定文件都一样,而磁道标定文件则不同,同时还需注意,所以标定文件的调用均由sensors.tbl文件控制,用edit命令打开该文件可看到列表如下:更换磁棒时,将相应磁棒的标定文件拷贝到d:\imagem之下,然后打开sensors.tbl将相应磁道需要调用的标定文件名更换即可｡3.5 IMAGEM程序的处理功能3.5.1 Data Analysis3.5.2 1-D Analysis3.5.3 2-D Analysis4､数据质量评价4.1 几种常见的问题4.1.1 调幅电波干扰靠近调幅电波干扰源时,电道会产生大量的尖脉冲｡解决方案: --小极距测量--若干扰源是定时发生时,在其关闭状态进行测量 --远离此类干扰源(最不可行)下图所示是1MHz左右的发射源导致的电磁信号不相关4.1.2 输电线干扰50Hz输电线对EH4资料的干扰是显而易见的,尤其是奇次谐波｡解决方案: --尽可能的远离这类干扰源--旋转测量轴的方位角,使X､Y轴均不与之正交 --减小极距--减小增益4.1.3 金属物体的电磁感应影响由于地磁场磁力穿过,近地表的大型金属物体如管道､铁栅栏､混凝土建筑中的钢筋网都会产生电磁感应,从而对EH4资料造成干扰｡对于金属物体(尤其是铁磁质物体)应尽量规避,同时还应注意到,这类干扰在时间序列上特征不明显但影响非常大｡4.1.4 过高增益引起的数据饱和下图中Hy和Ex中的直线部分是由60Hz谐波饱和引起的｡该个案的解决方法: --使用尽量小的增益--使用增益10并加入60Hz滤波--采用小极距,减小信号幅度以保证数据不饱和4.1.5 甚低频发射源导致的干扰甚低频场源发射的电磁波大约在19KHz左右,虽然其场源离我们的工作区域可能非常远,甚至可能上千公里,但是其发射源的功率非常强,所以仍然会对观测数据造成影响,当出现明显的干扰时,应减小增益｡4.2 EH4系统的理论背景4.3 资料解释部分解释软件:。
HEM4100EX中文说明书
HEM4100EX 发动机尾气控制器用户手册目次前言 (4)1概述 (5)2性能和特点 (6)3规格 (7)4操作 (9)4.1控制器面板 (9)4.2指示灯 (9)4.3按键功能描述 (9)5屏幕显示 (11)5.1主界面 (11)5.2二级界面 (11)5.3状态描述 (12)5.4主菜单 (13)6参数配置 (14)6.1说明 (14)6.2参数配置表 (14)6.3开关量输入/输出口功能描述 (19)6.3.1输入口功能描述 (19)6.3.2输出口功能描述 (20)7历史记录 (22)8旁通阀开关操作 (23)8.1手动操作 (23)8.2自动操作 (23)8.2.1入口温度控制阀门开启/关闭 (23)8.2.2发动机运行状态控制阀门开启/关闭 (24)8.3背压压力控制阀门开启 (24)9通信配置及连接 (25)9.1说明 (25)9.2RS485通信口 (25)9.3USB通信口 (25)10端口定义 (26)10.1控制器端口描述 (26)10.2RS485连接说明 (28)11典型应用 (29)12安装 (30)12.1卡件 (30)12.2外形及开孔尺寸 (30)13故障排除 (31)前言表1 版本发展历史1概述HEM4100EX发动机尾气控制器是一种具有可编程功能、自动化测量、数字通讯为一体的发动机尾气控制模块。
它集数字化、智能化、网络化于一身，测量及控制过程实现了自动化，减少了人为操作失误，是用于发动机尾气处理的理想产品。
采用液晶(LCD)图形显示器，可显示中文、英文两种语言，操作简单，运行可靠。
HEM4100EX发动机尾气控制器由微处理器为核心构成，可精确地检测入口温度、出口温度、背压压力，对出现的温度和压力异常做出准确的判断并控制旁通阀门的开启或关闭。
实现了多种参数的阈值整定功能，绝大部分参数可从控制器前面板调整，所有参数可使用PC机通过USB或RS485接口调整。
其结构紧凑、电路先进、接线简单、可靠性高，可广泛应用于发动机尾气处理配套的电气自动控制系统。
EH4数据恢复(高频系统)
EH-4 数据恢复一、高频系统数据恢复（10HZ～100KHZ）如果在野外测量中，忘记存储或者突然掉电时，该测点的时间序列文件（Y文件）其实已经存储在了工作目录中，但是该测点的互功率谱文件（X文件）与阻抗文件（Z文件）均未生成，更重要的是在@文件中也没有该点的信息。
因此需要对该点数据进行恢复，需要分三步来进行：第一步：进入工作目录，在@文件中加入该测点的信息第二步：生成该测点的互功率谱文件（X文件）第三步：生成该测点的阻抗文件（Z文件）下面举例说明。
如测点名称为：hxw.000、hxw.001、…hxw.008。
在测量hxw.009时忘记存储或者忽然断电，假设测量hxw.009时增益设置与hxw.008不同，其增益设置分别为1频段（Low pass gain）E=20 H=40、4频段（Band pass gain）E=4 H=8、7频段（High pass gain）E=4 H=10。
1 编辑@文件我们打开@文件，并未发现hxw.009的任何信息如图1所示。
图1 @文件信息图因此需要加入hxw.009信息，首先加入点号（hxw.009）、发射机坐标(TX、TY、TZ)、测点坐标（RX、RY、RZ）、电极距长度（XL、YL）等信息，然后再加入增益设置信息（G1、G2、G3）。
在每一个测点后面，都有形如“G1=00 944 G2=00 8c4 G3=00 a84”的代码，其中，G1代表1频段的增益设置，G2代表4频段的增益设置，G3代表7频段的增益设置。
我们知道每一个频段均要设置电道（E）和磁道（H）的增益，在@文件中的G1、G2、G3均以6个字符来分别存储，以hxw.000 中的“G1=000140 G2=000080 G3=000080”为例，第一、二字符为“00”，第三、四个字符表示磁道的放大倍数，第五、六个字符表示电道的放大倍数。
表1中给出了EH-4中增益设置在存储时分别所采用的代码。
注：上表中“︼”表示空格。
EH4说明书
一、EH4是全新概念的电导率张量测量仪通常意义下的电探仪，指的是交、直流电阻率剖面仪。
这两种方法都是有源测量方法，需要向地下直接供电，并且随着测量深度加大，电极布线和供电量都不断增加，野外劳动强度大，效率低。
另一方面，尽管这两种方法都属于有源电探，但采集到的视电阻率值都属于标量范畴，对辨别地下二度体异常的走向无能为力。
大地电磁同属于电探，但它是无源测量。
利用天然电磁场，虽然避免了大电流供电，但天然电磁场不稳定，而且某些频段先天不足，干扰强，讯号弱。
参看（图1）大地电磁场水平分量频谱展示图。
它反映了天然电磁场与人文电磁场的分布情况。
在1Hz左右，无论电场和磁场都是低谷；在1000Hz处磁场几近寂静，电场有一低谷。
在几十赫兹到104Hz范围内，人文活动的电磁场干扰特别严重。
这些特点决定了大地电磁法只适合于采集较低频率。
通常观测时间长，分辨率较低，适合解决深层宏观问题。
所以尽管电探方法起源最早，几十年来，由于以上的局限性，一直阻碍它的发展。
几十年来，1000米以内，几百米上下，正是人类经济、文明活动在地壳上层最活跃的深度。
其它物探方法，如地震勘探法，自40~50年代之后都开始大展身手，而浅、中深度范围的电探则相对寂寞冷落，处于陪衬地位。
也正是这种现状激发了国内外众多的科学家和仪器制造商不断研制开发新的电探仪器，寻找新的电探方法。
96年中下旬，由美国以研制大地电磁仪器而闻名的EMI公司和以制造高分辨率地震仪著名的Geometrics公司联合研制出EH4。
这是全新概念的电导率张量测量仪。
它利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。
这种发射源的天线是一对十字交叉的天线，组成X、Y两个方向的磁偶极子，轻便而且只用于普通汽车电瓶供电，发射率从500Hz到100KHz，专门用来弥补大地电磁场的寂静区和几百赫兹附近的人文电磁干扰谐波（见图1）。
仪器用反馈式高灵敏度低噪音磁棒和特制的电极，分别接收X、Y两个方向的磁场和电场。
EH4数据预处理软件开发及应用
EH4数据预处理软件开发及应用吴晓瑞【摘要】高施工效率的EH4在金属矿勘察、地下水探测、公路、铁路、隧道勘查等领域获得了广泛的应用,但其数据预览与编辑仍然停留在DOS系统时代,使用起来极不方便,尤其是其仪器支持高频模式和低频模式采集,但其软件并不能将这2种模式所采集的数据进行有效拼接.通过了解EH4文件的组成及各个文件的数据格式,为其开发出相应的预处理软件,使得数据浏览及高低频数据拼接更为直观、科学和可靠,并结合勘查实际说明其优越性.【期刊名称】《中州煤炭》【年(卷),期】2019(041)003【总页数】4页(P99-102)【关键词】EH4;Matlab;预处理;单点曲线【作者】吴晓瑞【作者单位】河南省煤田地质局物探测量队,河南郑州450009;河南省地质物探工程技术研究中心,河南郑州450009【正文语种】中文【中图分类】P631.320 引言EH4为20世纪90年代由美国EMI公司和Geometrics公司联合推出的电磁法仪，可以应用于资源勘察、水文地质研究以及工程地质调查等[1-8]。
仪器有着与传统的大地电磁法相同的方法原理，但在天然场信号很弱的频带范围内，为其开发研制了磁偶场源，用以改进“死频带”数据质量，提高信噪比。
其标准配件可以在10～92 kHz的宽频范围内采集数据，为观测更低的频率，需使用扩展配件低频磁棒和低频电道线，使其可观测0.1～1.0 kHz的数据。
EH4的优点有：①采集时间短、效率高，完成一次高频模式采集约8 min(16次1频组，16次7频组)，完成一次低频模式采集约6 min(16次1频组，16次3频组)。
②天然场在900～36 000 Hz存在“死频带”(功率谱密度低、信号相关度低)，而EH4为解决这一问题为其配套有场源。
③高频+低频采集模式下，其频带范围可达0.1～100.0 kHz，其频带范围宽，浅部盲区小[9-12]。
EH4高频模式和低频模式数据以及各个频组数据由于滤波器的响应以及接地条件的影响，造成数据不重合，且未配套相应的数据预处理软件，造成数据处理需要高低频模式分别处理，然后对反演的数据进行拼接成图，存在处理方式的不科学以及耗时耗力。
EH-4系统的数据二次处理技术及应用
æ æ
〉 ✕ －〈 〉 －〈 〉 ✕ －〈 〉 －〈 æ 〉 ✕æ －〈 〉 －〈 〉 ✕æ －〈 〉 －〈 æ
〉 〈æ 〉 〈æ
〉 ， 〉 （ ） ５ 〉 ， 〉 （ ） ６
æ
æ æ æ æ〉 〈 〉 〈第 ２３ 卷 第 ４ 期 页码 ： ） １ ２ ６ １～１ ２ ６ ８ ２ ０ ０ ８年 ８月（
地 球 物 理 学 进 展 Ｐ Ｒ Ｏ Ｇ Ｒ Ｅ Ｓ Ｓ Ｉ Ｎ Ｇ Ｅ Ｏ Ｐ ＨＹ Ｓ Ｉ Ｃ Ｓ
Ｖ ｏ ｌ ． ２ ３ Ｎ ｏ ． ４ Ａ ｕ ． ０ ０ ８ ２ ｇ
✕ ４ 系统的数据二次处理技术及应用
］ ２～６ 下关系 ［ ：
〈 ✕æ 〈 ✕ 〈 ✕æ 〈 ✕æ 其中 〈 ✕
〉＝ 〈 ＝〈 æ 〉
æ
æ æ
〉 〉
＋〈 ＋〈
æ æ æ æ
æ æ
〉 〉
æ æ
，（ ） １ ，（ ） ２
〉＝ 〈 〉＝ 〈
〉æ ＋ 〈 〉æ ＋ 〈
〉æ ） ３ æ， （ 〉æ ） ４ æ， （
１ ２ ６ ２
地 球 物 理 学 进 展
２ ３卷
远不够 ， 数据处理基本上依赖于该系统自带基于 ， 通 Ｄ Ｏ Ｓ 界面 的 数 据 采 集 和 处 理 软 件 （ Ｉ ＭＡＧ ＥＭ ） 过该软件而得结果 往 往 不 能 满 足 资 料 解 释 要 求 ， 在 实际应用中暴露出 以 下 几 点 缺 点 ： ①由于阻抗文件 （ 中频点较少 ， 纵向分辨率 低 ； Ｚ 文件 ） ② 阻抗 文件 频 实际 信 息 采 集 时 经 常 出 现 在 局 部 频 点分布不均匀 ， 段信息缺失 ； 不能 有效 Ｉ ＭＡＧ ＥＭ） ③ 数据处理软件 （ 受电磁干扰严重 ， 特别是高压电工 地抑制各种噪声 ， 频干扰 ； 其反应异常 ④ 相 比 ＭＴ 等 大 地 电 磁 方 法 ， 在复杂的 地 质 条 件 下 ， 我 们 需 要 更 全 面、 详 能力弱 ． 细的信息来反映地 质 体 构 造 ， 同时随着国民经济和 电磁噪音背景日益严重 ， 野外实 工农业建设的发展 ， 受到人为和环 境 （ 风、 雨 等） 的 影 响， 为了得到 测时 ， 高质量的数据 ， 就迫切需要我们将先进的去噪方法 、 数据反 演 方 法 引 入 ＥＨ 但 ＥＨ ４ 系 统， ４采用实时 处理 ， 技术封装很严密 ， 所以我们需从其输出文件入 通过研究各输 出 文 件 间 的 关 系 ， 从 而 掌 握 ＥＨ 手， ４ 数据处理的整个过 程 ， 当我们掌握其数据处理整个 流程时 ， 才有可能引入先进的去噪技术 ， 抑制或消除 电磁噪音 ， 提 高 电 磁 信 号 信 噪 比， 从而改善数据质 量．
EH4数据处理软件说明书
在dos系统中进入目录执行上述步骤后进入如下界面1、OPTIPNS 修改图形显示坐标1.1天线坐标X Y Z 天线坐标，Z目前不用1.2标量与张量测量1.3频率比例尺1.4电阻率比例尺100000起始率10尾频率0 对数间距1.5 深度比例尺1.6数据坐标1 起始电阻率10000尾电阻率0 对数间距0 起始深度1000尾深度0 对数坐标100算术坐标1.7相关度1.8、道数标志0.01 起始坐标100尾坐标0 对数坐标0.3 谱相关度0.5电阻率相关度1.9缺省设置（恢复厂家设置）4、DATA ANALYSIS 数据分析回车进入查看数据界面如图，填写2后回车既是查看2点数据填写2空格7后回车既是挑选2--7点数据，然后挑选数据5、1-D ANALYSIS 1-D分析（分析删除电阻率曲线）填写2后回车既是查看2点数据填写2空格5后回车既是查看2--5点数据，如下图挑选数据键盘《---和------》移动，回车删除和恢复6、2-D ANALYSIS 2-D分析圆滑系数（0—999）小数据量时，系数应为0---1之间起始点、空格、结束点有重复数据1或2选择有重复数据5或6选择全部填完后进入画图界面如图绘图1、绘图2、频率比例尺3、电阻率比例尺4、水平方向（距离）比例尺5、深度比例尺6、电阻率与频率关系图7、相位与频率关系图8、存数据9、读数据10、绘图半径比例尺由小到大，空格隔开，最后输入间隔，如10 10000比例尺由小到大，空格隔开，最后输入间隔，如20 800比例尺由小到大输入，空格隔开，最后输入间隔，如0 800 50比例尺由小到大输入，空格隔开，最后输入间隔，如0 800 50。
EH系统说明书.
Z803.08/02C150-12.74/4.3/535 型150M啪汽凝汽式汽轮机EH系统说明书南京汽轮电机（集团）有限责任公司目录1. EH液压部套的介绍 (4)1.1 概述 (4)1.2 供油装置部分 (5)1.3 EH系统执行机构部分 (8)1.4 液压辅助设备 (11)2. EH液压系统的安装 (14)2.1 执行机构的安装 (15)2.2 供油装置的安装 (15)2.3 蓄能器组件的安装 (15)2.4 系统油管路的安装 (15)3. EH油系统首次启动 (18)3.1 系统首次启动检查程序 (18)3.2 检查蓄能器预充氮 (20)3.3 检查循环泵及再生泵转向 (20)3.4 油箱首次充油 (21)4. EH油系统油循环冲洗 (22)4.1油冲洗前的准备 (22)4.2油冲洗注意事项 (22)4.3油循环冲洗 (23)4.4油样化验 (24)5. 系统的调试 (24)5.1 液压部件的检查复装 (24)5.2 蓄能器充氮 (25)6. EH油系统常规操作及检查 (27)6.1 系统启动 (27)6.2 常规检查 (29)7油系统的维护 (30)7.1 定期检查项目 (30)8抗燃油 (31)8.1 抗燃油 (31)8.2 运行参数 (31)8.3 采样 (32)8.4 油质清洁度标准 (32)8.5 注意事项 (33)1. EH液压部套的介绍1.1概述本套高压抗燃油EH系统采用具有良好抗燃性和稳定性的磷酸酯抗燃油作为工作介质，由独立的供油装置供油。
系统工作压力为14MPa油温范围为35~55C。
运行时, 工作介质的清洁度必须达到NAS级或优于NAS级。
高压抗燃油EH系统主要由供油装置（含再生装置）、调节型油动机、开关型油动机、高压蓄能器组件、低压蓄能器以及就地仪表、管路附件等液压部套组成。
高压抗燃油E療统接受电调装置发出的指令，完成驱动阀门、调节阀门开度以及快关阀门等任务。
高压抗燃油EH系统液压原理图如下图：4B ITk1.2供油装置部分供油装置为EH系统各执行机构提供符合要求的高压工作介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EH4数据处理系统
自述
EH4数据处理系统是由中南大学信息物理工程学院席振铢老师课题组和长沙五维地科勘察技术有限责任公司联合开发完成的，是专门针对Geometrics公司和EMI公司联合研制生产的EH-4电导率成像仪而开发的一套全新数据处理系统。
它以仪器数据采集系统自带的Imagem数据处理程序为背景，拥有与Imagem程序相似的数据显示体系，结合Windows程序的使用方便、操作灵便、界面美观等优点，能对野外采集的单点测深数据进行编辑（剔除、修正跳变点），以及对多点视电阻率频谱进行比较，并且实现了带地形的二维反演，优化处理功能等功能，使反演结果更接近真实情况。
系统要求
1，硬件环境
CPU：PⅢ500或更高性能
DRAM：128MB或更多
硬盘：至少20MB的自由硬盘空间
显示器：1024×768
USB口：一个闲置的USB（通用串行总线）口
光盘驱动器：CD-ROM
2，系统要求
Windows98，Windows98 SE，Windows ME，Windows 2000，Windows XP Professional，Windows XP Home Edition
程序安装
1，EH4数据处理系统的安装
将软件光盘放入光盘驱动器，安装过程随即启动。
欢迎屏幕中点击“下一步”按钮继续安装过程；
请仔细阅读软件许可协议，如果同意所有软件许可条款，请点击“我接受所有的软件许可条款”，并且点击“下一步”按钮继续安装过程。
如果不同意软件许可条款，请点击“我不能接受所有的条款”，点击“下一步”按钮结束安装；
在这里我们可以指定程序文件夹的名称，默认为“EH4数据处理系统”，如果不需要修改，请点击“下一步”。
如果需要修改，请在上部的文本框中输入您自己喜欢的名字，接着点击“下一步”按钮；
在这里我们可以选择程序的安装位置，默认位置“C:\Program Files\EH4数据处理系统”，在界面顶部的文本框中，我们可以直接输入路径更改安装位置，也可以在界面底部选择安装磁盘，在界面中部的树形节点中选择您想要安装的文件夹，单击“下一步”开始安装过程；
这个界面中的进度条显示了正在进行的安装过程，在此期间我们可以点击“取消”按钮退出安装过程；
在这个界面中，我们可以选择添加快捷方式到程序文件夹，点击完成结束安装过程，至此，EH4数据处理系统已经成功的安装到了您的计算机上。
2，硬件狗驱动程序的安装
如果您的系统中有老版本的软件狗驱动程序，安装程序将提示您升级，点击“Upgrade”安装程序将继续，如果您是第一次安装本驱动程序，这个界面将不会出现；
接着进入硬件狗驱动安装程序欢迎界面，点击“Next”继续安装过程；
本界面为软件许可协议，如果同意所有软件许可条款，请点击“I accept the terms in the license agreement”，并且点击“Next”按钮继续安装过程。
如果不同意软件许可条款，请点击“I do not accept the terms in the license agreement”，点击“Next”按钮结束安装；
该界面允许我们选择完全安装“Complete”或者是自定义安装“Custom”，默认为完全安装，如果您不确定该如何自定义这些选项，我们建议您选择完全安装，点击“Next”继续安装过程；
此界面告诉我们即将安装驱动程序到我们的系统当中，我们点击“Yes”按钮继续安装过程，点击“No”或者“Cancel”退出安装；
界面中的进度条显示了正在进行的安装过程，在此期间我们可以点击“Cancel”按钮退出安装过程；
至此，我们的硬件狗驱动安装过程即告结束，驱动程序已经成功地安装到我们的系统当中，点击“Finish”按钮结束安装过程。
使用方法
将程序附带的硬件狗插入闲置的USB口，如果硬件狗驱动程序安装正确，硬件狗尾部的黄色指示灯会点亮，双击桌面上的“EH4数据处理系统”的图标打开应用程序，或者通过Windows开始菜单打开“EH4数据处理系统”，依次点击“开始”“所有程序”“EH4数据处理系统”
如果硬件狗没有被正确的安装或者驱动程序安装不正确，将会出现“Hardware Key not found”的提示，这时我们可以采用更换USB口或者是重新安装硬件狗的驱动程序来解决这个问题。
点击主工具栏的“打开”按钮，选择EH4数据文件所在文件夹，选择@文件，@文件格式如下图所示：此文件为EH4数据采集系统的原始“文件号-点线号”连接文件，其中包含了当地电网的频率，文件号，发射机位置，接收机位置（点号，线号），X方向电偶极子的长度，Y方向电偶极子的长度及三个增益状态字。
注意：
1.原始@文件的数据格式不能改变。
2.点号只能按照实际距离排列，单位为米。
1D处理
1D处理图形
选择@文件，单击“打开”，程序会按照@文件中文件排列的顺序依次将其读入内存并显示，如下图所示：
在这个界面中，我们可以双击某个是电阻率-深度曲线，将其转换到单点的显示和编辑状态，如下图所示；或者在左侧信息栏内输入您想查看的电阻率-深度曲线
在这个界面中，我们可以双击需要修改的跳变点，按上下方向键可以更改视电阻率，相位，相关度的大小，按左右方向键可以选择需要修改的频点，点击“step”按钮可以选择修改时每次按键调整的步长，修改完毕后按“保存”按钮。
点击“设置”按钮，出现如下图所示的对话框，其中包含了该系统显示和处理所需的必要参数，请按该测区的实际情况做适当的修改：
显示深度是1D处理中显示的真电阻率-深度曲线显示的最大深
度，可以按照实际需要作修改。
深度尺度是深度坐标轴分隔距离，可以按实际需要修改。
插值间距选择的原则是点距的公约数，比如点距是20m，我们可
以选择2、4这样的插值间距，如果点距是25，那可以选择5做插值
间距。
电阻率区间可以控制电阻率的最大值与最小值，超出这个范围的
电阻率值将不显示，并且不参与运算。
相位区间可以控制相位的最大值与最小值，超出这个范围的电阻
率值将不显示，并且不参与运算。
相关度区间可以控制相关度的最大值与最小值，超出这个范围的电阻率值将不显示，并且不参与运算，在数据质量较好的测区，相关度区间可以选择较高，可以选择接近1的范围，如果数据质量差则略略放宽区间范围。
1D数据编辑
在1D处理菜单中点击“1D数据编辑”或点击工具栏上的“数据编辑”按钮，我们可以看到如下界面：
在这个界面中，我们可以看到频率，X-视电阻率，X-相位，X-相关度，Y-视电阻率，Y-相位，Y-相关度七列四十行数据，我们可以双击其中的一个数据，数据就变为编辑状态，我们就可以对其
进行修改，修改完毕后点击“保存”。
2D处理
2D色谱渐变图
点击菜单栏上的“2D色谱渐变图”或者点击工具栏上的图标，出现如下图所示的界面：
此界面显示了我们测区测点位置布置图。
在界面下方我们可以输入我们要处理的测线号，测线的起始点和终止点程序会自动从@文件中搜索，并自动填入右侧的文本框，如果我们想对测线进行分段处理，我们可以自己指定起始和终点号。
平滑系数可以按照实际需要选取，一般情况下，要突出局部异常选择较小的系数，要对剖面电性进行宏观把握可以选择较大的系数，此系数可以在0.1~20之间选取。
纵向网格间距表示竖直方向的插值间距，一般也按实际需要选取，默认值为10。
起始深度是指带地形反演的最底部的标高，比如地形文件中描述的地形标高范围在300~500米之间，那么，起始深度选择-700~-500米将使反演深度达到1000米的标准。
读取地形文件，在进行带地形反演之前，必须给软件提供地形文件，地形文件由Surfer，Excel 等表格处理软件生成，存储为ASCII码格式，后缀为dat，表格的第一列表示点号，第二列表示标高，数据格式如下图所示：
设置好所有参数后我们就可以点击“OK”按钮，程序会将反演结果显示出来，反演结果如下图所示：
在这里我们可以将成图数据保存下来以便到Surfer等软件中重新成图，保存之前我们单击“插值”按钮，插值步长默认为20米，单击“保存”按钮，选择保存类型为“*.dat”，输入文件名后即可将数据保存到指定位置。
优化处理
点击菜单栏的“优化处理”选项，或在工具栏上单击“优化处理”按钮，程序将按照自动剔除跳变点及相关度较低的点，使处理结果更能反映真实情况。
联系我们
地址：湖南省长沙市中南大学校本部地学楼228#
邮编：410083
Email: csuxjp2004@。
