万能角度尺的使用方法
万能角度尺的使用方法
万能角度尺的使用方法
"万能角度尺"(Universal Bevel Protractor)是一种测量角度的工具,通常由一个可旋转的尺规和一个固定的半圆形的标度组成。
这种工具可以用于测量、绘制和传递各种角度。
下面是使用万能角度尺的一般步骤:
1.了解角度尺的基本部分:
•固定尺规:通常是一条直尺,用于在工件上绘制直线。
•可旋转尺规:与固定尺规相连,可以自由旋转,用于测量和绘制角度。
•半圆形标度:固定在可旋转尺规上,以度数划分,用于读取和设置角度。
2.调整尺规位置:
•将固定尺规放在工件上,使其与参考直线对齐。
•通过旋转可旋转尺规,调整它的位置,使其沿着所需的角度对齐。
3.读取角度:
•使用半圆形标度上的刻度,读取可旋转尺规相对于固定尺规的旋转角度。
4.锁定角度:
•一些万能角度尺具有锁定机制,可以锁定可旋转尺规在特定位置,以便于传递测量值。
5.绘制角度:
•使用固定尺规和可旋转尺规,可以在工件上绘制所需角度
的线条。
6.注意刻度:
•注意半圆形标度上的刻度单位,通常是度数。
一些万能角度尺还可能具有分钟和秒的刻度。
请注意,不同品牌和型号的万能角度尺可能略有不同,因此最好在使用前阅读相关的使用说明书。
正确使用和保养工具是确保精确测量的关键。
万能角度尺的使用方法
万能角度尺的使用方法1.角度测量:-将万能角度尺放置在需要测量的角度上,将起始端与角度的一个边对齐。
-查看万能角度尺上的刻度,这些刻度表示起始边与平辅线之间的角度。
-读取准确的角度数值。
2.绘制角度:-将万能角度尺的起始边与所需角度的边对齐。
-在另一端使用铅笔或螺丝刀进行标记,以便后续绘制直线。
3.刻度转换:-万能角度尺上的刻度通常包括度数和弧度。
-在度数和弧度之间进行转换,使用万能角度尺较为简便。
-确定需要转换的度数或弧度,将万能角度尺放置在角度上,读取相应的刻度值。
4.复杂形状测量:-万能角度尺的关节点非常灵活,可以通过调整角度来适应复杂的形状。
-通过将万能角度尺的关节点调整到所需的角度上,可以测量并绘制不规则形状。
5.模具与工艺设计:-在模具设计和工艺设计中,使用万能角度尺可以准确测量和确定各种角度。
-通过将万能角度尺放置在需要测量的角度上,可以确定模具的角度和形状。
6.工程测量:-在建筑和其他工程领域,万能角度尺可以用于测量和布置各种角度。
-通过将万能角度尺与技术绘图工具结合使用,可以在工程项目中准确测量和布置角度。
7.家居装饰和木工工艺:-在家居装饰和木工工艺中,万能角度尺可以用于测量和确定各种角度。
-使用万能角度尺可以确保所制作的家具和木质产品符合设计要求。
总结:万能角度尺可以应用于各种领域和任务中,用于测量和绘制角度,进行刻度转换,测量复杂形状,进行模具与工艺设计,工程测量以及家居装饰和木工工艺。
使用万能角度尺需要注意对齐起始边和准确读取刻度,以确保准确测量和绘制所需的角度。
万能角度尺的正确使用方法
万能角度尺的正确使用方法
1.了解角度尺的组成:
2.选择合适的角度尺:
角度尺通常有不同的尺寸和形状,根据具体需要选择合适的角度尺。
一般来说,较大尺寸的角度尺适用于较大的尺寸测量和绘制,较小尺寸的角度尺适用于较小的尺寸测量和绘制。
3.测量角度:
a.将角度尺的两个臂分别放置在需要测量的角度的两边。
b.调整关节,使得两个臂的一条边与需要测量的边对齐。
c.读取刻度,得到所需的角度。
一些角度尺上刻度是正向的(顺时针方向),而另一些是逆向的(逆时针方向),根据具体情况读取正确的刻度。
4.绘制角度:
a.使用一个直尺或者精确的边作为基准线,将角度尺的一条边放在基准线上,臂的另一条边指向将要绘制的角度。
b.将角度尺保持在这个位置,使用一支铅笔或者细线在尺上的另一条边上标出角度。
c.绘制出的角度可以用直尺连接基准线和标注点,形成一个清晰的角度线。
5.其他使用技巧:
a.角度尺通常有一侧标有度数刻度,另外一侧可能标有弧度或者百分比刻度,根据具体需要选择合适的刻度。
b.一些角度尺可以锁定臂的位置,以便在绘制时保持角度的稳定。
c.角度尺还可以用于测量或绘制复杂的角度,例如锐角、钝角、反向角等等。
总结:。
万能角度尺使用方法
万能角度尺使用方法角度尺是一种用来测量角度的工具,它在工程、建筑、绘图等领域都有着广泛的应用。
而万能角度尺作为角度尺的一种,更是在使用方法上具有很大的灵活性和多样性。
接下来,我将为大家详细介绍万能角度尺的使用方法。
首先,万能角度尺可以用来测量直角。
在使用时,我们只需要将角度尺的两条臂放在直角的两边,然后读取角度尺上的刻度值即可得知直角的大小。
这样,我们就可以在工程测量或者绘图时轻松地得到直角的角度。
其次,万能角度尺还可以用来测量其他各种角度。
当我们需要测量非直角的角度时,只需要将角度尺的两条臂放在角的两边,然后读取刻度值即可。
这样,我们就可以准确地测量出各种角度的大小,满足不同场景下的测量需求。
除了测量角度外,万能角度尺还可以用来绘制各种角度。
在绘图时,我们可以通过角度尺来准确地绘制直角、锐角、钝角等各种角度,保证图纸上的角度符合实际需求。
此外,万能角度尺还可以用来作为切割辅助工具。
在木工、金属加工等领域,我们经常需要进行各种角度的切割,而角度尺可以帮助我们准确地确定切割角度,提高工作效率和切割精度。
最后,万能角度尺还可以用来检查角度。
在工程施工、装配等过程中,我们经常需要检查各种构件的角度是否符合要求,而角度尺可以帮助我们快速、准确地进行角度检查,确保工程质量。
综上所述,万能角度尺作为一种多功能的角度测量工具,在工程、建筑、绘图等领域有着广泛的应用。
通过合理的使用方法,我们可以利用万能角度尺进行直角测量、各种角度测量、角度绘制、切割辅助和角度检查等工作,满足不同场景下的角度测量需求,提高工作效率和测量精度。
希望本文所介绍的万能角度尺使用方法能够对大家有所帮助。
万能角度尺的使用方法

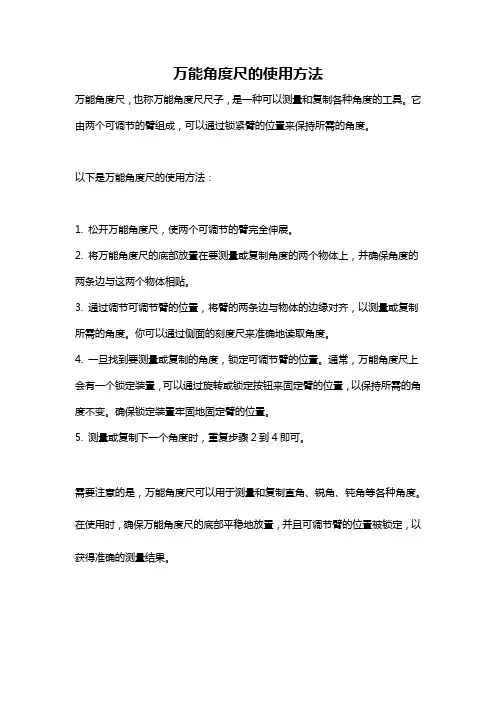

万能角度尺的使用方法
万能角度尺,也称万能角度尺尺子,是一种可以测量和复制各种角度的工具。
它由两个可调节的臂组成,可以通过锁紧臂的位置来保持所需的角度。
以下是万能角度尺的使用方法:
1. 松开万能角度尺,使两个可调节的臂完全伸展。
2. 将万能角度尺的底部放置在要测量或复制角度的两个物体上,并确保角度的两条边与这两个物体相贴。
3. 通过调节可调节臂的位置,将臂的两条边与物体的边缘对齐,以测量或复制所需的角度。
你可以通过侧面的刻度尺来准确地读取角度。
4. 一旦找到要测量或复制的角度,锁定可调节臂的位置。
通常,万能角度尺上会有一个锁定装置,可以通过旋转或锁定按钮来固定臂的位置,以保持所需的角度不变。
确保锁定装置牢固地固定臂的位置。
5. 测量或复制下一个角度时,重复步骤2到4即可。
需要注意的是,万能角度尺可以用于测量和复制直角、锐角、钝角等各种角度。
在使用时,确保万能角度尺的底部平稳地放置,并且可调节臂的位置被锁定,以获得准确的测量结果。
万能角度尺使用方法
万能角度尺使用方法
1. 了解角度单位:角度单位有度(°)和弧度(rad),在使用万能
角度尺前需要了解所需单位。
2.组装角度尺:将角度尺上的两个刻度尺片拧开,使其形成一个直角。
固定好刻度尺片,并确保刻度尺片的运动扇形边紧密贴合。
3.选择测量对象:确定需要测量的角度对象,例如墙角、桌角、线段
间的角度等。
4.测量角度:将角度尺放置在需要测量角度的两边或两个角内,使刻
度尺片与物体边缘相贴。
移动角度尺,调整它的倾斜度和位置,直到刻度
尺片与需要测量的角度相匹配。
5.读取角度:根据刻度尺片的刻度,读取角度数值。
注意,有些万能
角度尺还配备了镜子,可以使角度读数更清晰。
6.绘制角度:将角度尺放置在绘图纸上,使刻度尺片与已知边缘对齐。
使用铅笔或绘图工具,在刻度尺片的侧边界限上标记出角度。
7.校准角度尺:在使用角度尺之前,首先需要校准角度尺,以确保其
准确性。
校准方法包括检查刻度尺片之间的直角度数和刻度是否对应准确。
8.注意事项:
-使用角度尺时需要小心操作,避免刻度尺片弯曲变形,以免影响测
量结果。
-在测量角度时,应尽量保证角度尺与被测角度的边缘贴合,以避免
引入误差。
-角度对象的边缘应清晰可见,以便更容易与角度尺对齐。
-使用角度尺时,可以辅助使用直尺或其他工具来帮助测量和绘制精确的角度。
-在绘制角度时,应使用轻柔的力度,避免划伤绘图纸。
万能角度尺操作规程
万能角度尺操作规程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1目的规范万能角度尺的使用和维护,确保测量数据的正确性。
2适用范围适用于万能角度尺的操作及管理。
3职责质管部负责万能角度尺的管理工作,检验员实施具体操作。
4结构5内容5.1万能角度尺的技术规格5.1.1测量范围:0°-320°;5.1.2测量精度:2` 。
5.2万能角度尺的注意事项5.2.1使用前,先将万能角度尺擦拭干净,再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动;5.2.2测量时,放松制动器上的螺帽,移动主尺座作粗调整,再转动游标背面的手把作精细调整,直到使角度尺的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定,即可进行读数;5.2.3测量完毕后,应用汽油或酒精把万能角度尺洗净,用干净纱布仔细擦干,涂以防锈油,然后装入匣内。
5.3使用方法及读数5.3.1使用方法测量时,根据产品被测部位的情况,先调整好角尺或直尺的位置,用卡块上的螺钉把它们紧固住,再来调整基尺测量面与其它有关测量面之间的夹角。
这时,要先松开制动头上的螺母,移动主尺作粗调整,然后再转动扇形板背面的微动装置作细调整,直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母,把角度尺取下来进行读数。
测量0°-50°度之间角度,角度角尺和直尺全都装上,产品的被测部位放在基尺各直尺的测量面之间进行测量。
测量140°-230°之间角度把直尺和卡块卸掉,只装角尺,但要把角尺推上去,直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量测量230°-320°之间角度把角尺、直尺和卡块全部卸掉,只留下扇形板和主尺(带基尺)。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
5.3.2万能角度尺读数方法例程万能角度尺的读数装置,是由主尺和游标组成的,也是利用游标原理进行读数。
万能角度尺的使用方法及读数
万能角度尺的使用方法及读数一、准备工作:1.确保工作区域干净整洁,以便能够自由移动和测量。
2.检查角度尺的刻度尺,确保其没有损坏或磨损。
如果需要更换,务必更换为全新的刻度尺。
3.确保角度尺的臂以及其他零件都处于正常工作状态,并清洁它们以去除任何灰尘或污垢。
二、测量直线:1.将角度尺的臂放置在待测量的直线上,使其尽可能与直线对齐。
确保刻度尺上的零点位于直线的一端。
2.用手指轻轻地将角度尺的臂移动到你认为的合适位置,使其另一端刚好与直线对齐,形成一个角度。
3.使用锁定装置将角度尺的臂固定在你选择的位置上。
确保锁定装置牢固可靠,并且臂不会变动。
三、测量角度:1.将角度尺的一个臂放置在待测量的角度上,使其“零度”刻度线与角度的起始点对齐。
2.用手指轻轻地将角度尺的另一个臂移动到你认为的合适位置,使其另一端刚好与角度的另外一条边对齐。
3.使用锁定装置将角度尺的臂固定在你选择的位置上。
确保锁定装置牢固可靠,并且臂不会变动。
4.读取刻度尺上指示的角度数值。
一般情况下,刻度尺上的数值是从0度到180度或360度。
确保你读取到的数值是正确的。
5.如果需要更精确的角度,可以使用角度尺上的分度值进行读数。
分度值通常是以一度或半度为单位,可以根据需要选择不同的刻度进行测量。
四、注意事项:1.在进行测量之前,务必确保角度尺的刻度尺是干净的,并清除上面的灰尘或污垢,以确保准确读数。
2.在进行测量时,尽量避免手指或其他物体触碰角度尺的臂,以免造成测量偏差。
3.确保锁定装置正确锁定臂的位置,防止臂在测量过程中移动。
4.在读取角度时,要确保视线垂直于刻度尺,这样可以减少读数时的误差。
5.如果遇到复杂的角度测量,可以使用角度尺的辅助刻度或附加工具进行辅助测量,以提高精确度。
总结:万能角度尺是一种简单易用的测量工具,适用于直线和角度的测量。
通过正确的使用方法和准确的读数,可以获得精确的测量结果。
在使用角度尺进行测量时,应遵循正确的操作步骤,并注意各种细节和注意事项,以确保测量的准确性。
万能量角器使用方法
万能量角器使用方法万能量角器是一种用来测量物体角度的工具,它具有使用简单、精确度高等特点,被广泛应用于各个领域,如建筑、机械、绘画等。
接下来我将详细介绍万能量角器的使用方法。
首先,让我们来了解一下万能量角器的结构。
万能量角器主要由两个可折叠的臂和一个旋转尺组成。
臂上有刻度,旋转尺上也有刻度。
刻度的设计很关键,一般情况下,万能量角器的刻度被设计为360度,可以覆盖所有可能的角度。
使用万能量角器之前,我们需要先将臂完全展开,然后将旋转尺上的刻度归零,以确保准确性。
在实际应用中,万能量角器有很多使用方法,下面给出几种常见的情况:第一种情况是测量固定物体的角度。
比如,我们要测量一个桌子的四个角度。
我们首先需要将万能量角器的一个臂对准桌子的一条边,然后用另一个臂对准另一条边,确保两个臂与桌面保持平行。
然后通过旋转尺上的刻度来读取角度值。
如此重复四次,就可以得到桌子的四个角度。
第二种情况是测量物体之间的角度。
比如,我们要测量两根水管的夹角。
我们首先需要将万能量角器的一个臂对准一根水管的一条边,然后用另一个臂对准另一根水管的一条边,确保两个臂与水管保持平行。
然后通过旋转尺上的刻度来读取角度值。
第三种情况是测量物体的相对角度。
比如,我们要测量地平线和楼房的倾斜角度。
我们可以将万能量角器的一个臂对准地平线,另一个臂对准楼房的一条边,然后通过旋转尺上的刻度来读取角度值。
这样,我们就可以准确测量楼房的倾斜角度。
除了以上的常见情况,万能量角器还可以用于测量其他特殊角度。
比如,我们可以使用万能量角器来测量内角、外角、钝角、锐角等。
只需要将臂对准对应的角度即可。
另外,有一点需要注意的是,在使用万能量角器时,我们应该尽量保持工具的垂直和水平。
这样可以提高测量的准确性。
另外,如果需要更高的精度,可以使用显微镜等辅助工具来读取刻度。
万能量角器作为一种常用的测量工具,在实际应用中具有广泛的用途。
通过上述的使用方法,我们可以快速、准确地测量不同物体的角度,为工程师、设计师、绘画爱好者等提供便利。
万能角度尺测量方法
万能角度尺测量方法首先,为了正确使用万能角度尺来测量角度,我们需要了解角度的概念。
角度是由两条射线形成的图形,其中射线的起始点为角的顶点,两条射线分别成为角的边。
我们通常使用度(°)作为角度的单位。
接下来,我们将介绍如何使用万能角度尺测量角度。
1.准备工作:首先,我们需要一把万能角度尺以及待测角度的图形或线段。
2.定位角的顶点:在待测角度的图形中,找到角的顶点,并将角的边分别标记为线段AB和线段AC。
3.确定角的度数:将万能角度尺的一边放在线段AB上,并将角度尺的初始点对准顶点A。
然后,将角度尺的另一边移动到线段AC上,并保持两边的顶点对齐。
4.读取角的度数:在角度尺上,标有0°到180°的刻度。
通过观察角度尺上与线段AC平行的刻度线,找到其与线段AB对应的刻度线的交点。
这个交点所对应的刻度值即为待测角的度数。
1.选择适当的角度尺:不同的角度尺可能具有不同的刻度范围和精度。
因此,在选择角度尺时,我们应该根据待测角度的大小和精度要求来选择合适的角度尺。
2.保持精确度:在使用角度尺时,我们需要尽量保持仪器的稳定以及线段和角度尺的对齐准确。
任何微小的误差都可能对测量结果产生影响。
3.进行多次测量:为了提高测量结果的准确性,我们可以进行多次测量,并计算平均值。
这样可以降低由于人为因素或仪器误差引起的测量误差。
4.角度尺的其他用途:万能角度尺不仅可以测量角度,还可以用来作为直尺和量角器。
因此,在实际使用中,我们可以充分利用角度尺的多功能性。
总结而言,万能角度尺是一种方便实用的工具,可以用于测量角度。
在使用角度尺时,我们需要了解角度的概念,并正确操作角度尺来测量角度。
通过选择适当的角度尺、保持精确度、进行多次测量以及充分利用多功能性,我们可以获得准确的角度测量结果。
希望本文能够对读者使用万能角度尺进行角度测量提供帮助。
万能角度尺操作规程
万能角度尺操作规程
1.准备工作
1.1检查万能角度尺是否完好,没有损坏、变形等问题。
1.2清洁角度尺,确保表面光滑,不会对测量结果产生影响。
2.选择测量角度
2.1根据测量需要,选择合适的角度范围。
2.2如果需要,将角度尺调整到所需的角度范围。
3.定位角度尺
3.1将角度尺放置在需要测量的物体上,尽量使其平整稳固。
3.2使用夹持装置将角度尺固定在物体上,避免其移动和摇晃。
4.读取测量结果
4.1以直观和舒适的姿势观察角度尺上的刻度。
4.2根据需要,使用放大镜或其他辅助工具来帮助读取较小的刻度。
4.3准确读取角度尺上所示的角度数值。
5.记录测量结果
5.1使用笔和纸、记录设备或其他工具,及时而准确地记录测量结果。
5.2如果需要,可以使用相机或手机拍照,以备日后查阅或参考。
6.处理和保存角度尺
6.1使用完毕后,将角度尺从物体上取下。
6.2将角度尺放置在干净、防尘的地方。
6.3避免角度尺与其它物体碰撞或受到外力,保护其刻度和结构的完
整性。
7.不要在使用角度尺时进行以下操作:
7.1用力过大或不当的方式弯曲角度尺,以免损坏其结构。
7.2将角度尺暴露在高温、湿润或腐蚀性环境中,以免损坏其性能。
7.3将角度尺作为其他物体的工具,以免造成损坏或危险。
以上是万能角度尺的操作规程,希望能对你正确使用角度尺有所帮助。
在使用过程中,应注意安全,妥善保管角度尺,以确保持久使用。
万能角度尺的读数方法【干货】
万能角度尺的使用方法
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.
一、使用方法
1、测量0~50度时:角尺和直尺全装上。
2、测量50~140度时:可把角尺卸掉,仅装上直尺即可。
(如图)
3、测量140~230度时:把直尺和卡块卸掉,仅装上角尺即可。
4、测量230~320度时:把直尺,角尺,卡块全部都卸掉,只保留扇形板和主尺(带基尺)即可。
二、读数方法
1.先读出游标零线前的角度是几度,再从游标上读出角度“分”的数值,两者相加就是被
测零件的角度数值。
在万能角度上,基尺是固定在尺座上的,角尺是用卡块固定在扇形
板上,可移动尺是用卡块固定在角尺上。
若把角尺拆下,也可把直尺固定在扇形板上。
2.万能量角尺的尺座上,基本角度的刻线只有0~90度。
3.当测量的零件角度大于90度时:在读数时,应加上一个基数;
当零件角度大于90度小于等于180度时:被测角度=90+量角尺读数;
当零件角度大于180度,小于等于270度时:被测角度=180+量角尺读数;
当零件角度大于270度,小于等于320度时:被测角度=270+量角尺读数。
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.。
万能角度尺
能角度尺使用说明书一、概述:测量范围为0—320°分度值为2′或5′的万能角度尺。
万能角度尺简称角度尺。
利用游标原理进行读数,是对工件进行内外角度测量的一种角度测量工具、它主要由基尺、主尺、直尺、角尺各工作面进行组合,可测量0—320°之间4个角度段内的任意度值。
二、结构简图及名称:(如图1)1、直尺2、基尺3、主尺4、卡块5、扇形尺6、制动头7、螺帽8、游标尺9、角尺三、使用方法:1、使用部应先将角度尺各组合件擦净。
2、使用过程中:1)当测量0—50°的角度时,把基尺按图2—1所示加以组合,将工件直接放入基尺与直尺两个工作面之间测量。
2)当测量50°—140°的角度时,把直尺连同直尺的卡块同时卸下,如图2—2所示,并紧固住卡块,将工件放置在角尺长工作面与基尺之间测量。
3)当测量140°—230°的角度时,把角度尺按2—3所示上移,移至长短边交点,位于基尺旋转中心为止,将工件放在基尺与角尺短边工作面之间测量。
4)当测量230°—320°时,把角尺连同卡块全部卸下,如图2—4所示,将工件放在扇形板与基尺工作面之间测量。
3、使用后将角度尺擦净,放入包装盒内贮存。
万能角度尺的使用方法1、结构Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构2、万能角度尺的读数及使用方法测量时,根据产品被测部位的情况,先调整好角尺或直尺的位置,用卡块上的螺钉把它们紧固住,再来调整基尺测量面与其它有关测量面之间的夹角。
这时,要先松开制动头上的螺母,移动主尺作粗调整,然后再转动扇形板背面的微动装置作细调整,直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母,把角度尺取下来进行读数。
(1)测量0°-50°之间角度角尺和直尺全都装上,产品的被测部位放在基尺各直尺的测量面之间进行测量。
(2)测量50°-140°之间角度可把角尺卸掉,把直尺装上去,使它与扇形板连在一起。
万能角度尺的使用方法和读数方法
万能角度尺的使用方法和读数方法下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、什么是万能角度尺?万能角度尺是一种测量工具,可以用来测量和绘制各种角度。
万能角度尺量具的使用方法
万能角度尺量具的使用方法步骤一:准备工作1.找到一个平坦的工作台或桌面,并确保其表面平整。
2.找到一个要测量的物体,并确保它在工作台上保持稳定。
步骤二:放置支架1.在工作台上选择一个合适的位置,将支架竖立起来。
2.用螺丝固定支架,确保它牢固地固定在工作台上。
步骤三:选择合适的角度1.根据需要测量的角度范围,选择相应的量程。
2.将量程刻度盘上的针固定在选定的角度。
步骤四:调整刻度盘1.通过旋转刻度盘上的旋钮,将刻度盘上的角度指示器移动到所需的角度位置。
2.通过锁定刻度盘上的锁定装置,固定角度指示器在所需的角度位置上。
步骤五:测量1.将万能角度尺量具的刻度盘与待测物体对齐,保持其水平,并确保刻度盘处于正常工作状态。
2.注视角度指示器和物体,确保两者之间没有阻碍物,以确保准确测量角度。
如果有必要,移动待测物体或调整支架位置。
3.记录角度读数,或在需要角度相关的制图、绘图或其它应用中将角度指示器的读数转化为相应的数据或图形。
步骤六:收拾清理1.使用完毕后,将刻度盘上的角度指示器调零。
2.拆卸角度尺量具,将其放置到指定位置。
在使用万能角度尺量具时,还应注意以下几点:1.角度尺量具的表面应保持清洁,并定期检查仪表是否有损坏,如有发现应及时修理或更换。
2.在使用角度尺量具时,应避免扭曲和承重操作,以免影响测量精度。
3.使用角度尺量具时,应严格按照使用说明进行,不要随意更改或调整仪器的工作状态。
4.避免将角度尺量具暴露在高温、潮湿或腐蚀物质下,以免损坏仪器。
5.完成测量后,应将角度尺量具放置在干燥的地方,并避免与其他硬物或尖锐物体相撞。
以上就是万能角度尺量具的使用方法。
通过正确使用该工具,您可以准确测量和绘制物体的角度,帮助完成与角度相关的工作任务。
万能角度尺安全操作及保养规程
万能角度尺安全操作及保养规程引言万能角度尺是一种量角器,用于测量、绘制和计算角度。
它在制造、机械加工、木工、建筑等领域广泛应用。
但是,如果未正确使用或保养,可能会导致安全事故或影响其准确度和使用寿命。
因此,为确保用户安全,本文将介绍万能角度尺的安全操作和保养规程。
安全操作规程1. 穿戴个人防护设备在使用任何机器或工具时,都应穿戴个人防护设备,以降低事故发生率。
使用万能角度尺时,操作人员应穿戴安全鞋、耳塞和护目镜等。
2. 选择合适的角度尺万能角度尺根据不同的测量范围和精度要求,有不同的型号和尺寸。
使用前,应选择适合测量对象和精度要求的角度尺,以确保测量准确性和安全性。
3. 维护万能角度尺在使用前,应检查角度尺的平整度和尺具的清洁度。
如果发现尺具损坏或变形的情况,应及时更换。
同时,保持角度尺表面的清洁,不要用任何尖锐或腐蚀性的物品刮擦表面。
4. 放置角度尺使用后,应将角度尺清洁干净并放置在干燥、防尘的位置上,避免摔落和受潮。
在长期不使用角度尺时,建议拆开并涂抹一层防锈油,以防止积尘和生锈等情况。
5. 使用合适的测量方法在使用万能角度尺进行测量时,应选择合适的测量方法。
例如,测量狭窄或曲线形工件时,可以使用角度传感器或弹簧角度尺等工具辅助测量。
6. 避免角度尺受外力在使用万能角度尺时,应避免它受到外来力的影响,否则会导致测量精度下降或者角度尺被损坏。
在测量过程中,尽量保持稳定,避免发生颤抖以及碰撞等情况。
7. 正确存放角度尺使用完角度尺后,应将其放在特定的存储袋或者盒子里面,避免受潮或着被重物压坏。
保养规程1. 定期校验测量误差万能角度尺的准确度会受到使用环境和使用频率等因素的影响,因此,使用后应定期检查测量误差。
对于出现较大误差的角度尺,应及时进行校对或更换。
2. 维护角度尺表面使用后应将角度尺表面擦拭干净,防止灰尘和污垢堆积。
如果表面因使用而产生了磨损或起痕,可以使用绒布或细砂纸轻轻磨平。
3. 保持角度尺的干净在操作过程中,应尽量避免角度尺表面与物体接触。
万能角度尺使用说明
万能角度尺使用说明
一、产品介绍:
二、产品组成:
1.万能角度尺主体:由两条可伸缩的杆组成,杆上有刻度标记,方便测量。
2.固定螺钉:用于固定角度尺的伸缩杆,保持所需的角度。
三、使用方法:
1.调整角度尺:将角度尺两条杆上的固定螺钉旋紧,使其保持在所需的角度上。
2.测量角度:将角度尺放置在您需要测量的物体或表面上,确保尽可能贴紧物体。
四、特殊用途:
1.用作画板切割辅助工具:将角度尺固定在适当的角度上,然后使用刀具沿着角度尺的边缘切割画板。
2.用于测量不规则曲线:将角度尺按照曲线的形状进行调整,并将角度读数记录下来。
五、使用注意事项:
1.使用前请确保角度尺主体和固定螺钉没有损坏。
2.使用过程中请注意安全,避免伤到手指。
3.避免将角度尺暴露在高温或阳光直射的地方,以防止其变形。
4.定期清洁角度尺,防止灰尘积聚影响使用效果。
六、常见问题解答:
问题1:角度尺无法固定在所需角度上。
解答:请检查固定螺钉是否松动,如有需要,请使用工具旋紧固定螺钉。
问题2:角度尺出现划痕或变形。
解答:请避免将角度尺暴露在高温环境中,同时避免使用硬物撞击角度尺,以保持其完好无损。
七、维护保养:
1.定期清洁:使用干净的湿布擦拭角度尺主体,确保其光滑无灰尘。
2.存放方式:将角度尺放置在干燥通风的地方,避免阳光直射和湿度过高。
八、产品规格:
材质:高质量塑料
尺寸:根据实际产品尺寸为准
九、售后服务:。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
A
6
三、 万能角度尺的使用方法
(3)测量140°-230°之间角度 把直尺和卡块卸掉,只装角尺,但要把角尺推上去,直到角尺短边
与长边的交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺 短边的测量面之间进行测量。
A
7
三、 万能角度尺的使用方法
(4)测量230°-320°之间角度 把角尺、直尺和卡块全部卸掉,只留下扇形板和主尺(带基尺)。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
A
8
三、 万能角度尺的应用实例
A
9
三、 万能角度尺的应用实例
A
10
三、 万能角度尺的应用实例
A
11
三、 万能角度尺的读数
分度值的由来:
设主尺一小格度数为X,游标尺一小格读数为Y,则:
29*X=30*Y
Y=29*X/30
主尺每小格角度为1°(60′),当量爪合并时,游标上的30格刚好等于 主尺上的29 格 ,则游标每格角度=(29* 60′ )÷30=58 ′ ,主尺每格间距与游 标每格间距相差=60 ′ -58′=2′, 2′即为此种游标卡尺的最小读数值。 NhomakorabeaA
4
三、 万能角度尺的使用方法 (1)测量0°-50°之间角度
角尺和直尺全都装上,产品的被测部位放在基尺和直尺的测量面之 间进行测量。
A
5
三、 万能角度尺的使用方法 (2)测量50°-140°之间角度
把角尺卸掉,把直尺装上去,使它与扇形板连在一起。工件的被测 部位放在基尺和直尺的测量面之间进行测量。
举例:
9°16′
请读出此角度尺上的示数
答案
A
14
结束谢谢!
A
15
A
12
三、 万能角度尺的读数
角度尺读数
度
分
度:看游标零线左边 对应主尺上最靠近一条 刻线的数值,读出被测 角“度”的整数部分。
分:从游标尺上读出“分”的数 值-----看游标上哪条刻线与主尺相应 刻线对齐,可以从游标上直接读出 被测角“度”的小数部分,即“分” 的数值。
A
13
三、 万能角度尺的读数
万能角度尺的使用
质检部 张杨
A
1
一 、 万能角度尺
定义:万能角度尺又称角度规。它是利用活动直尺测量面相对于基尺测量 面的旋转,对该两测量面间分隔的角度进行读数的角度测量器具。 使用范围:适用于机械加工中的内、外角度测量,可测 0°-320° 外角及 40°-130° 内角。 工作原理:万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格 为1°。游标的刻线是取主尺的29°等分为30格,因此游标刻线角格为 29°/30,即主尺与游标一格的差值为,也就是说万能角度尺读数准确度为 2/。其读数方法与游标卡尺完全相同。
A
2
二 、 万能角度尺的结构
量程:0320°
精度:2′
A
3
三、 万能角度尺的使用方法 测量时,放松制动器上的螺帽,移动主尺座作粗调整,再传动游标背后的
手把作精细调整,直到使角度规的两测量面与被测工件的工作面密切接触为止。 然后拧紧制动器上的螺帽加以固定,即可进行读书。
注意:当测量被测工件内角时,应从360°减去角度规上的读数值;如在角 度上读数为306°24′,则内角测量值为360°-306°24′=53°36′。
