高二物理交流电的最大值与有效值试题答案及解析

高二物理交流电的最大值与有效值试题答案及解析1.小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间成正弦函数关系，如图所示。

此线圈与一个R=10Ω的电阻构成闭合电路。

不计电路的其他电阻，下列说法不正确的是（）A、交变电流的周期为0.125s；B、交变电流的频率为8Hz；C、交变电流电流的有效值为A；D、交变电流电流的最大值为4A。

【答案】ABD【解析】由图可知，交流电的最大电压，周期，故A错误；根据最大值与有效值以及周期与频率关系有，故B错误：交变电流的最大值为，则有效值，故C正确，D错误．【考点】考查了正弦式电流的最大值和有效值、周期和频率．2.（12分）如图所示，匀强磁场的磁感应强度B＝0.5 T，边长L＝10 cm的正方形线圈abcd共100匝，线圈电阻r＝1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω＝2π rad/s，外电路电阻R＝4 Ω，求：(1)转动过程中感应电动势的最大值；(2)由图示位置转过60°角的过程中产生的平均感应电动势；(3)交流电压表的示数；【答案】（1）3.14V （2）2.6V （3）1.78V【解析】(1)感应电动势的最大值为Em＝nBωS≈3.14 V.(2)线圈转过60°角过程中产生的平均感应电动势为(3)电压表示数为外电路电压的有效值，【考点】本题考查交流电3.图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1min的时间，两电阻消耗的电功之比W甲：W乙为A．1：B．1：2C．1：3D．1：6【答案】C【解析】甲图中，在一个周期内，电阻发热的时间是0～2×10-2s、4×10-2s～6×10-2s内，根据电流的热效应有：2，代入数据得，解得电流的有效值I=A．乙图中，在一个周期内，电阻发热的时间为0～4×10-4s，根据电流的热效应有：2I12R，代入数据得，12×R×2×2×10-2=I′2R×4×10-2，解得电流的有效值I′=1A．根据W=I2Rt知，在相同时间内消耗的电功之比等于：1＝1：3．故C正确，A、B、D错误．【考点】交流电的有效值4.某电路两端交流电压u=Umsin100πt(V)，在t=0.005s时刻，电压u值为10V。

交流电精选习题(含知识归纳、答案)

交流电精选习题知识要点：1. 中性面与有效面交流电产生的基本原理是电磁感应。

一个闭合线圈在匀强磁场中,绕与磁场方向垂直的轴匀速转动时,就会产生正弦交流电.①中性面：磁通量最大，磁通量的变化率为0，感应电动势为0.线圈经过中性面时，感应电流的方向将改变。

线圈每转一周经过中性面两次,电流的方向改变两次。

②有效面：线圈平面与磁感线平行时，过程线圈的磁通量为0，但磁通量的变化率最大，这时感应电动势和感应电流最大. 2. 交流电的变化规律设线圈转动的角速度为ω(rad/s）,则（从中性面开始计时) 交流电的表达式:e=E m sinωt,u=U m sinωt。

对纯电阻电路，有:i=e/R=I m sinωt。

3。

交流发电机①基本结构:产生感应电动势的线圈-—电枢；产生磁场的磁极.②交流发电机的类型：旋转电枢式;旋转磁极式。

4. 交流电的有效值交流电的有效值是根据电流的热效应规定的：让交流电和直流电通过同样阻值的电阻,若在相同的时间内产生的热量相等，则这一交流电流的有效值与这个直流电的电流相等。

正弦交流电的有效值与其最大值之间的关系是I=I m /2，U=U m/2，E=E m/2，各种交流电的设备上所标的、交流电表上所测的以及我们在题目中没有特别加以说明的交流电的数值，都是指有效值。

5. 交流电压的最大值：矩形线圈在匀强磁场中匀速转动时的电动势最大值.E m=2nBlv=nBl1l2ω=nBSω=nФmω（实际上，电动势的最大值与线圈的形状和转轴的位置无关)。

6. 变压器①电压关系:U1/n1=U2/n2=U3/n3=--—————。

变压器原线圈两端的电压与副线圈两端的电压之比，等于原、副线圈匝数之比。

②功率关系：P出=P入输出功率等于输入功率③电流关系:当只有一个副线圈时，I1/I2=n2/n1，变压器原线圈中的电流与副线圈中的电流跟它们的匝数成反比。

当有两个以上副线圈时，电流应由功率关系确定。

7。

远距离输电远距离输电减小输电导线上电能损失的方法:远距离输电要解决的关键问题是减小输电导线上的电能损失，由P=I2R可知减小损耗的具体方法是：①减小输电导线的电阻，如采用电阻率小的材料，适当增加导线的截面积。

第03章交流电复习与提高-高二物理课后习题精准解析(新教材人教版选择性必修第二册)(解析版)

人教版新教科书选择性必修第二册第三章交变电流复习与提高（解析版）第1节交变流电练习与应用1. 有人说，在图3.1-3中，线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，因而线圈中的感应电动势最大；线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为0，因而感应电动势为0。

这种说法对不对？为什么？【答案】这种说法不对。

根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比，而磁通量的大小与磁通量的变化率，没有对应关系。

当线圈转到中性面位置时，穿过线圈的磁通量最大，但磁通量的变化率为0;当线圈平面转到跟中性面位置垂直时，穿过线圈的磁通量为0,但是磁通量的变化率最大，即感应电动势最大。

从导线切割磁感线角度来看，当线圈转到中性面位置时，AB、CD两条边都平行于磁场方向运动，没有切割磁感线，根据法拉第电磁感应定律，可知这个瞬间感应电动势为0;当线圈平面转到跟中性面位置垂直时，AB、CD两条边都垂直于磁场方向运动，此时线圈磁通量变化率最大，即这个瞬间感应电动势最大。

2. 图3.1-3中，设磁感应强度为0.01 T，单匝线圈边长AB为20cm，宽BC为10cm，转速n＝50 r/s，求线圈转动时感应电动势的最大值。

【答案】0.06 V【解析】当线圈平面转到与磁场平行位置时，即教材图3.1-3乙，感应电动势最大。

线圈产,代人数据得E m=0.06 V.生的电动势是AB边产生电动势的2倍，即E m = 2Bl ABω=BSωl BC23. 一台发电机产生正弦式电流。

如果发电机电动势的峰值Em＝400 V，线圈匀速转动的角速度ω＝314 rad/s，试写出电动势瞬时值的表达式（设0时刻电动势瞬时值为0）。

如果这个发电机的外电路只有电阻元件，总电阻为 2 kΩ，电路中电流的峰值为多少？写出电流瞬时值的表达式。

【答案】e=400sin(314t)，0.2 A, i=0. 2sin (314t)【解析】根据题意，发电机匀速转动的线圈平面是从中性面开始计时的，感应电动势瞬时值的表达式为正弦函数e=E m sinωt=400sin (314t)。

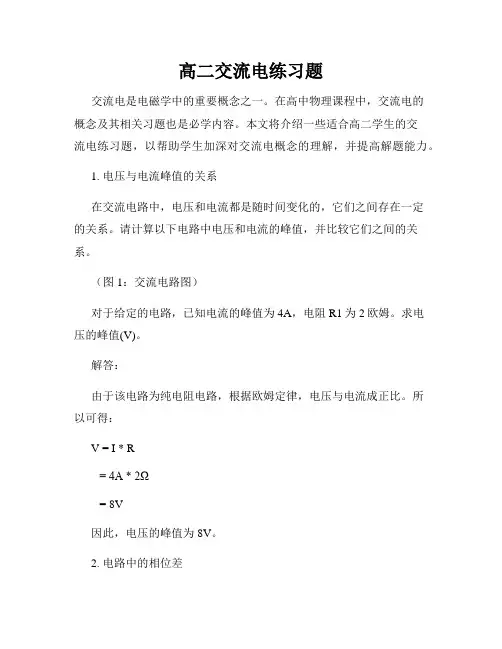

高二交流电练习题

高二交流电练习题交流电是电磁学中的重要概念之一。

在高中物理课程中，交流电的概念及其相关习题也是必学内容。

本文将介绍一些适合高二学生的交流电练习题，以帮助学生加深对交流电概念的理解，并提高解题能力。

1. 电压与电流峰值的关系在交流电路中，电压和电流都是随时间变化的，它们之间存在一定的关系。

请计算以下电路中电压和电流的峰值，并比较它们之间的关系。

（图1：交流电路图）对于给定的电路，已知电流的峰值为4A，电阻R1为2欧姆。

求电压的峰值(V)。

解答：由于该电路为纯电阻电路，根据欧姆定律，电压与电流成正比。

所以可得：V = I * R= 4A * 2Ω= 8V因此，电压的峰值为8V。

2. 电路中的相位差在交流电路中，电压和电流的变化存在一定的相位差。

请计算以下电路中电压和电流的相位差，并分析相位差对电路特性的影响。

（图2：交流电路图）已知电流的频率为50Hz，电阻R2为4欧姆，电容C为50微法。

求电压和电流的相位差（单位：弧度）。

解答：首先，计算交流电路中电抗的大小：Xc = 1 / (2πfC)= 1 / (2π * 50 * 50 * 10^-6)≈ 636欧姆然后，计算相位差：相位差 = arctan(Xc / R2)= arctan(636 / 4)≈ 1.5708弧度因此，电压和电流的相位差约为1.5708弧度。

相位差对电路特性的影响是使得电压和电流的峰值出现滞后或超前的情况，同时也影响了电路的功率因数。

3. 交流电路中的欧姆定律欧姆定律在直流电路中成立，但在交流电路中也存在某种形式的欧姆定律。

请计算以下电路中电阻的阻值，并分析阻值对电路的影响。

（图3：交流电路图）已知电压的频率为60Hz，电压的峰值为120V，电流的峰值为2A。

求电阻的阻值（单位：欧姆）。

解答：根据欧姆定律，电阻的阻值可以通过电压和电流的峰值计算得到：R = V / I= 120V / 2A= 60Ω因此，电阻的阻值为60欧姆。

高三物理交流电的产生试题答案及解析

高三物理交流电的产生试题答案及解析1.如图所示，面积为S、匝数为N、内阻不计的矩形线圈，在磁感应强度为B的匀强磁场中，从水平位置开始计时，绕水平轴OO′以角速度ω匀速转动．矩形线圈通过滑环连接理想变压器．理想变压器原线圈上的滑动触头P上下移动时，可改变副线圈的输出电压；副线圈接有可变电阻R．电表均为理想交流电表．下列判断正确的是（）A．矩形线圈产生的感应电动势的瞬时值表达式e=NBSωcosωtB．矩形线圈产生的感应电动势的有效值为NBSω/2C．当P位置不动，R增大时，电压表示数也增大D．当P位置向上移动、R不变时，电流表示数将增大【答案】AD【解析】由于线圈从水平位置开始计时，则矩形线圈产生的感应电动势的瞬时值表达式e=NBSωcosωt，选项A 正确；矩形线圈产生的感应电动势的有效值为，选项B正确；由于线圈内阻不计，故电压表的读数恒定不变，与电阻R的大小及P点的位置无关，选项C 错误；当P位置向上移动、R不变时，由于变压器初级匝数减小，故次级电压变大，次级电流变大，故初级电流变大，即电流表示数将增大，选项D 正确。

【考点】交流电的产生及变化规律；变压器。

2.如图所示，面积为S、匝数为N、内阻不计的矩形线圈，在磁感应强度为B的匀强磁场中，从图示位置开始计时，绕水平轴oo’以角速度ω匀速转动。

矩形线圈通过滑环连接理想变压器。

理想变压器原线圈上的滑动触头P上下移动时，可改变副线圈的输出电压；副线圈接有可变电阻R。

电表均为理想交流电表。

下列判断正确的是（）A．副线圈产生的感应电动势的瞬时值表达式为e=NBSωcosωtB．矩形线圈产生的感应电动势的有效值为C．当P位置不动，R减小时，电压表示数也增大D．当P位置向上移动，R不变时，电流表示数将增大【答案】D【解析】如图所示，此时线圈处于垂直于中性面的位置，故产生的电动势瞬时值为e=NBSωcosωt，即变压器原线圈的电压瞬时值为e=NBSωcosωt，所以A错误；矩形线圈产生的感应电动势的有效值为，所以B错误；当P位置不动，R减小时，电压表示数不变，增大，故C错误；当P位置向上移动，原线圈的匝数减少，根据变压规律知，副线圈的电压U2又R不变，根据欧姆定律知，副线圈的电流增大，原线圈电流跟着增大，即电流表示数将增大，所以D正确。

高三物理(交流电-电磁波)典型习题辅导与答案解析汇编

一．正弦交流电1．如图14-1所示，当矩形线圈在匀强磁场中绕垂直于磁场方向的轴以角速度ω匀速转动时，线圈中的电动势e 、电流i 按正弦规律变化，即产生正弦交流电．2．正弦交流电的一般表达式： 1）线圈中的瞬时感应电动势：()()m 00sin sin e E t NB S t ωϕωωϕ=+=+式中m E NB S ω=，为交流电感应电动势的最大值． 2）电路中的电流：()()m0m 0sin sin E i t I t R rωϕωϕ=+=++ 式中mm E I R r=+，为交流电流的最大值． 3）外电路的电压：()()m 0m 0sin sin E Ru t U t R rωϕωϕ=+=++式中m m E RU R r=+，为交流电压的最大值．3．正弦交流电最大值与有效值的关系：m m m ,,222E I UE I U ===．二．三相交流电1．如图14-2所示，在磁场中有三个立成0120的构造完全相同的线圈同时转动，电路中就产生三个交变电动势，这样的发电机叫做三相交流发电机，发出的电流叫交流电．2．三相发电机内部三细线圈的两种接法：1）星形连接：如图14-3所示，三相中每个线圈的头A B C 、、分别引出三条线，为相线；每个线圈尾X Y Z、、连接在一起引出另一条线，为中性线．AO BO CO U U U 、、为相电压（相线与中性线之间的电压），AB BC CA U U U 、、为线电压（两相线之间的电压）．则线电压与相电压之间的关系为3U U =线相，线电流与相电流的关系为I I =线相．2）三角形连接：如图14-4所示，在三角形连接中，线电ab O'O NSRd图14-1ABCXYZ NS图14-2Z AAi ABCO AOU BOU COU 图14-3压与相电压之间的关系为U U =线相，相电流与线电流的关系为3I I =线相．三．交流电路1．纯电阻电路：交流电路中只有电阻的电路．瞬时的电流i ，电阻两端的电压u ，与电阻R 三者关系遵循欧姆定律．电流最大值m m U I R =，电流有效值UI R=．电流与电压总是同相的．2．纯电感电路：交流电路中只有电感的电路．（变压器、镇流器等在不计直流电阻时即为纯电感性元件）．纯电感电路中电流位相落后于电压位相2π．若电压m sin u U t ω=，则电流m sin 2i I t πω⎛⎫=-⎪⎝⎭，且mm LU I X =．式中2L X L f Lωπ==,叫做感抗，单位为Ω，f 为交流电的频率，L 为线圈的自感系数，它表征电感对交流电阻碍作用的大小．3．纯电容电路：交流电路中只有电容的电路．纯电容电路中电流位相超前电压位相2π，若电压m sin u U t ω=，则电流m sin 2i I t πω⎛⎫=+⎪⎝⎭，且mm CU I X =．式中12C X fC π=叫做容抗，单位为Ω，f 为交流电的频率，C 为电容器的电容，它表征电容对交流电阻碍作用的大小．四．整流——将交流电变为直流电的过程 1．半波整流半波整流电路如图14-5所示，为B 电源变压器，D 为二极管，R 是负载．对应原线圈中输入的交流电，副线圈两端有交变电压输出．设输出电压m sin ab u U t ω=，得其波形如图14-6所示．当0ab u >时，二极管导通，设正向电阻为零，则R ab u u =；当0ab u <时，0R u =，得如图14-7所示的波形．可知，R u 为强度随时间变化的交流电，也叫脉动直流电． 2．全波整流全波整流电路如图14-8所示，其实质是用两个二极管12D D 、分别完成半波整流从而实施全波整流．O 是变压器的中央抽头．由于二极管的单向导电性，12D D 、交替接通，在两种情形通过负载的电流方向总是相同的．如图图14-9为变压器副线圈或间的交变电压波形，图14-10为共载电阻上的电压波形．3．桥式整流如图14-11所示电路为桥式整流电流，它采用四个二极管桥式连接实现整流．桥式整流的波形跟全波整流的波形相似．四．滤波把脉动电流中的交流成分滤掉变成比较平稳的直流电，这一过图14-8 1D Ra b uOu 2D t图14-9OutRu 图14-10Oab1D 2D R3D 4D 图14-11图14-5BDRababu Ru tRu 图14-7Oabu t图14-6O程称为滤波．常见的有电容滤波、电感滤波和π型滤波．在图14-12、14-13、14-14中，经整流后输出的脉动直流电，在此作为滤波电路的输入电压．图14-12为电容滤波，大部分直流成分通过旁路电容C 被滤掉，流入负载电阻的电流变成一个较为平稳的直流电．图14-13为电感滤波，电感上由于较大的感抗，大部分交流成分将在线圈上，致使流过负载R 上的电流，以及加在R 上的电压变得较为平稳．图14-14为π型滤波，它把前两种滤波组合起来，使负载电阻上的电流和电压的平稳效果更好．五．电磁振荡1．电路中电容器极板上的电荷和电路中的电流及与它们相联系的电场和磁场作周期性变化的现象，叫做电磁振荡．能产生振荡电路的电路叫振荡电路．最简单的电磁振荡是由一个电容器和一个电感线圈组成的LC 电路．2．在电磁振荡中如果没有能量损失，振荡能永远持续下去，电路中振荡电流的振幅将保持不变，此为自由振荡．当电容器充电到电压U 时，电容器储存的电场能为 212C W CU =电感线圈的电流由零增到I 时，电线圈存在的磁场能为 212L W LI =3．电磁振荡中如果有能量损失，振荡电流的振幅将逐渐减小，这种振荡叫阻尼振荡． 4．电磁振荡完成一次周期性变化需要的时间叫周期，振荡电路中发生无阻尼电磁振荡的周期由振荡周期本身性质决定，其公式为2T LC π=六．电磁场和电磁波 1．麦克斯韦方程组电磁场满足的规律由如下方程决定，称为麦克斯韦方程组，其积分形式为()i SS D dS q ⋅=∑⎰内（1）0SB d S ⋅=⎰（2）图14-12R脉动直流电C脉动直流电RL图14-13 脉动直流电 R1C 2C L图14-14LS BE dl d S t∂⋅=-⋅∂⎰⎰（3）()LSDH dl J d S I t∂⋅=+⋅=∂⎰⎰传全（4）注释：⑴ 该方程组体现了麦克斯韦电磁理论的基本思想：变化的磁场会产生涡旋电场，变化的电场也会像传导电流一样产生涡旋磁场.因此变化的电场和磁场互相联系，互相激发从而形成统一的电磁场．⑵ 式（1）和式（3）中的电场由两部分叠加而成：一是电荷产生的静电场；二是变化磁场产生的感生电场，式（2）和式（4）中的磁场也是由两部分叠加而成的，即运动电荷（电流）产生的稳恒磁场和变化电场产生的磁场．⑶ 麦克斯韦方程组适用于一般的电磁场． 2．位移电流通过电场中某一截面的电通量对时间的变化率定义为通过该截面的位移电流，即tI ed ∂Φ∂=同时定义通过电场方向的单位面积的位移电流为位移电流密度，其方向为该处电位移矢量增量的方向，即tDJ d ∂∂=注释：⑴ 位移电流来源于变化的电场．⑵ 比较位移电流与传导电流的异同，如表14-1所示表14-1唯一电流与传导电流的异同比较项传导电流位移电流相同点①都是客观存在，具有场的基本性质 ②就激发磁场而言，两种电流是等效的不同点①电荷的宏观定向移动形成 ②只在导体中通过 ③在导体内可以产生焦耳热①由变化的电场激发，与导体的性质和种类无关 ②不依赖于介质，可存在于真空中 ③不产生焦耳热⑶ 全电流及全电流环路定律，位移电流与传导电流的总和称为全电流，即 d I I I +=位全, tDJ J ∂∂+=传全引入全电流概念后，有全电流永远连续的结论.全电流的环路定律为()LSDH dl J d S I t∂⋅=+⋅=∂⎰⎰传全 3．电磁波电场和磁场的方向彼此垂直，并且跟传播方向垂直，所以电磁波为横波．电磁波在真空中的传播速度等于光在真空中的传播速度83.0010m s c =⨯．电磁波在一个周期的时间内传播的距离叫电磁波的波长．电磁波在真空中的波长为c cT fλ==4．电磁波的发射与接收如图14-15所示的振荡电路，线圈下部用导线接地（地线），线圈上部接到比较高的导线上（天线），无线电波就从这开放的电路中发射出去．如图14-16所示，电磁波的接收回路实际上是一个LC 串联电路，频率不同的无线电波都将在线圈L 中产生感应电动势，因接收回路产生的振荡电流受迫振荡，故当LC 回路的固有频率与某一电磁波的频率相同时，这个频率的电磁波在LC 回路中激发的振荡电流最强，也就从众多的电磁波信号中把这种电磁波挑选出来，这个过程就是调谐．【例题解析】例1 有一个矩形平面线圈，面积22S l =，匝数n ，总电阻0.5R ，此线圈在磁感应强度为B 的匀强磁场中绕对称轴匀速转动．开始转动时，线圈平面与磁力线垂直，线圈外部电路中，三个电阻器阻值相等，均为R ．二极管正向电阻为零，反向电阻无穷大．已知安培表的示数为I ，如图14-17所示，求：1）线圈转动角速度ω．2）写出线圈中感应电动势的时间表达式．3）使线圈匀速转动时外力矩的大小．图14-15RRRωG图14-16图14-17解（1）矩形线圈在磁场中匀速转动时，将产生交流电．在交流电的两个半周期内，两只二极管交替导通．因此，线圈外部电路的总电阻将不会改变，即1322R R R R =+=外安培表的示数表示流经两并联电阻中一个电阻器的电流强度有效值．因此，外部电路总电流强度有效值应为2I ．因此，根据闭合电路欧姆定律，立即可得交变电动势的有效值：()24I R r IR ε=+=外（1）则交流电动势的最大值为m 242IR εε== （2）再根据法拉第电磁感应定律，线圈在磁场中匀速转动产生的感应电动势最大值为2m 2n B S n Bl εωω== （3）联立式（1）、（2）、（3），得到线圈转动角速度24IR nBl ω=（2）根据题意，开始时（0t =）线圈平面与磁力线垂直，即0t =时线圈的感应电动势为零．所以感应电动势的时间表达式为m 24sin 42sin IR e t IR t nBl εω⎛⎫== ⎪⎝⎭（3）转动线圈在t 时刻受到的电磁力矩大小为()sin sin M m B mB t niS B t ωω=⨯==式中m 为线圈磁距，其大小为m niS =．这里i 是线圈中的的电流强度22sin 2e ei I t R r Rω===+外又因力矩平衡时，外力矩等于电磁力矩，所以222422sin sin 4sin IR M M I t nSB t nIBl t nBl ωω⎛⎫=== ⎪⎝⎭外例2如图14-18所示的电路中，简谐交流电源的频率50Hz f =，三个交流电表的示数相同，两个电阻器的阻值都是100Ω，求线圈的自感L 和电容器的电容C 的大小．解以a 为节点，各支路中电流瞬时值123,,i i i 有关系123i i i =+又因为三个交流电表的示数相同，所以对应于123,,i i i 的三个电流矢量123,,I I I ，满足1231230I I I I I I -++===矢量关系如图14-19所示，图中各矢量间夹角均为23απ=．且图中2I 的位相超前3I ，这是因为含C 的支路和含L 的支路加在,a b 两点的电压相同．含C 支路的电流2i ，其位相超前,a b 间电压02π⎛⎫< ⎪⎝⎭；含L 支路的电流3i ，其位相落后于,a b 间电压02π⎛⎫<⎪⎝⎭，所以2i 位相超前()3i π<．设含C 支路的阻抗为2Z ，含L 支路的阻抗为3Z ，有()()2222321,Z R Z R L C ωω=+=+ 又因为两支路端点,a b 间电压相同，所以有关系式2233I Z I Z =RRL Ca b3i 2i 1i 50Hz1A 2A 3A 图14-18ααα1I -2I 3I 图14-19因23I I =，所以23Z Z =,即1L Cωω= （1）设23,I I 与,a b 间的电压的位相差绝对值为23,ϕϕ，则 231tan ,tan L CR Rωϕϕω== （2）利用式（1）得2323,tan tan 32αϕϕϕϕ==== （3）利用式（2）得()()1118.4μF 323330.55H 2C R fR RRL fωπωπ======例3 三个阻值都是R 的电阻按星形连接，三个阻值都是r 的电阻按三角形连接．若所加的三相交流电线电压相同，并且这两种方式的相电流也相同．试求：1） R r 为多少？2）消耗的功率之比为多少？解如图14-20所示的三个阻值均为R 的星形连接，所加线电压为l U ，流经各相的电流分别为,,a b c i i i ，有效值相等，均为a I ．如图14-21所示为三个阻值均为r 的三角形连接，按题意，所加线电压仍为l U ，流经各相的电流分别为,,ab bc ca i i i ，有效值相等，均为I ϕ．按题意，两种方式下的相电流相等，即 a I I ϕ=ablU lU cabi bc i cai r r r'ai 'bi'c i 图14-21l U ai b i ci RR RlU baclU lU 图14-20利用13,ll a U U UI I R R rϕϕ=== 得13R r =（2）设消耗在三个R 上的功率记为()P R ，消耗在三个r 上的功率记为()P r ，则 ()()223,3a P R I R P r I r ϕ==功率之比为()()2213a P R I R P r I r ϕ==例4 如图14-22所示，简谐交流电路中，电源提供的电压为U ，频率为f ，线圈电感L ，电阻阻值R ，求：1）在,a b 间接入电容器C 之前，,L R 上的电压分别是多少？2）在,a b 间接入电容器电容C 为多大时，电流表的示数最小？此值多大？解 1）接入电容器C 之前，回路中的电流I 满足()()22222U U U I ZR L R fL ωπ===++,L R 上的电压分别为RLCuAab图14-22RLC u Aab2i 1i i 图14-231I abU 图14-242I ϕabU L U RU 图14-25abU 1I 2I ϕI 图14-26()()22222,22L R fL U RU U I L U I R R fL R fL πωππ====++2）接入电容器C 之后，设,a b 间的电压为ab U ．利用矢量法，画出图14-23中ab u 和电流1i 的矢量ab U 和1I 的矢量图，如图14-24所示，以及2i 和ab u 的矢量2I 和ab U 的矢量图，如图14-25所示，再把12,,ab U I I 画于同一个矢量图，如图14-26所示．电流表中流经的电流I 满足22212122sin I I I I I ϕ=+-利用12,ab ab C RLU UI I Z Z == ()()222222tan 1sin ,,1tan 1C RL LLR Z Z R L CR L L R ωϕωϕωωϕωω=====+++⎛⎫+ ⎪⎝⎭ 代入得()()()()()()()()()222222222222222222222222222222112tan 1tan 12121C RL C RL I U Z Z Z Z C L U C R L R L R L L U C C R L R L L L U C R L R L R L ϕϕωωωωωωωωωωωωωωωωω⎡⎤=+-⎢⎥+⎢⎥⎣⎦⎡⎤⎢⎥=+-⎢⎥+++⎣⎦⎡⎤=+-⎢⎥++⎢⎥⎣⎦⎧⎫⎡⎤⎡⎤⎪⎪=-+-⎢⎥⎢⎥⎨⎬+++⎢⎥⎢⎥⎪⎪⎣⎦⎣⎦⎩⎭由此式得到()22L C R L ω=+时电流表中的示数最小．此值为()()222221L I UR L R L ωωω⎡⎤=-⎢⎥++⎢⎥⎣⎦例5 有一个电路如图14-27所示，电源的频率为f ，电压为U ，两电容分别为1C 与2C ，电流表的内阻不计．1）试列出通过电流表的电流i 的表达式．2）在120C C C +=（0C 为常数）的条件下，要使电流表读数I 达到极大，应如何选择12C C 、？ 3）试列出2）中电流表读数I 达到极大时的表达式；当0220V,50Hz,25F U f C μ===且满足I 有极大条件时，I 的值等于多少？解（1）电路的总电容由12111C C C =+，求得 1212C C C C C =+电路的容抗 12121122C C C X fC f C C ππ+==设电压u 的表达式为()m sin 2u U ft π=则电流i 的表达式为m sin 22i I ft ππ⎛⎫=+ ⎪⎝⎭纯电容电路中，i 的相位比u 超前2π．所以m 12m 12sin 222sin 22C U i ft X C C f U ft C C πππππ⎛⎫=+ ⎪⎝⎭⎛⎫=+ ⎪+⎝⎭2）由120C C C +=得 201C C C =-Uf1C 2C A图14-27要使电流表读数I （I 的有效值）有极大值，需使1212C C C C +最大，把201C C C =-代入()()()101212101121010200101142C C C C C C C C C C C C C C C C C C -==--++-⎛⎫=-- ⎪⎝⎭当012C C =时，I 有极大值，此时022CC =． 3）电流表读数是i 的有效值，1）中已求出12m m 122C C I fU C C π=+，所以m 0m 242I I fC U π== 当0220V,50Hz,25F U f C μ===，且0122C C C ==，电流表的度数I 有极大值，其值'0m 0024224120.43AI fC U fC U fC U πππ====例6 如图14-28所示，电动势为=7.5V ε，内阻不计的蓄电池通过一个半波整流器为其充电．电路中晶体二极管的电流—电压特性关系为()000.20.1A ,0.5V 00.5V U U I U εε⎧-≥==⎨<=⎩当时，当时 uεdR 图14-28 ()i t t ωm 0i i -6π56π26ππ+526ππ+o 图14-29已知变压器次级输出端的开路电压为m sin u U t ω=，其中最大电压为m 16V U =，圆频率1100s ωπ-=，次级线圈电阻45r =Ω．试求：1）画出电路中电流随时间的变化关系． 2）确定在一个周期内电流通过电路的时间间隔． 3）二极管在时刻00.805s t =时的电压． 4）蓄电池充电电流的平均值．提示：sin cos ϕϕϕ∆=-∆解 1）由题文给出的晶体二极管电流—电压特性关系，可以看出电流与电压的特性关系为线性关系，所以二极管导通时的电阻为()5d UR I∆==Ω∆ 导通时的方程为()()m 0sin d U t i t R r ωεε--=+解得电流随时间的变化关系：()()m 0m 0sin sin 0.32sin 0.160.32sin1000.16A d U t i t i t i t t R rωεεωωπ--==-=-=-+ 为了使()0i t >，得()1122166k t k ππωππ+<<+-即121150600100600k k t ++<<- 电流随时间的关系曲线，如图14-29所示． 2）一个周期内电流通过电路的时间间隔t ∆满足512663t ωπππ∆=-=解得 ()321 6.710s 3150t πω-∆===⨯ 3）预求二极管在时刻0t 时的电压，可以从电流表达式中求出0t 时刻的电流，再求电压．()()000.32sin1000.160.32sin80.50.160.320.16A i t t ππ=-=-=-二极管在0t 时刻的电压为()()()0000.1650.5 1.3V d U t i t R ε=+=⨯+=4）蓄电池的充电电流对时间求平均，可以在一个周期内计算：()()()()()()562006565666111221120.32sin 0.160.32cos 0.162230.3250.16cos cos 26630.0349A T t I i t t i i T ππϕϕπππϕπϕπϕϕϕϕπππϕϕϕπππππ======∆=∆=∆⎡⎤=-∆=-∆-⨯⎢⎥⎣⎦⎛⎫=--⎪⎝⎭≈∑∑∑∑∑其中已利用t ϕω=．例7 为测量交流电压，使用如图14-30所示的电路，电压计是已标定的动圈磁电式仪表，指示加在电压计输入端交流电压()u t 的有效值．二极管及电源的电阻与测量仪表的电阻相比可以忽略．1）如果在输入端输入100V 的直流电压（指电压的平均值），电压计的示数是多少？2）如果在输入端加的电压除有效值为50V 的交流成分外还有50V 恒定电流成分，电压计示数将是多少？解（1）直流电压平均值为0U ，那么max02U U π=，而交流的有效值与最大值关系max2U U =，电压计指示加在其两端电压有效值，故示数0V 100V 111V 2222U U ππ⨯==≈． 2）由题给条件，输入端所加电压()()50502cos V u t t ω=+，经整流，输入电压计两端的电压()V 50502sin V u t t ω=+求出这个电压的有效值U ，即为电压计示数．由于对称，我们可在0π这半个周期内用微元法进行计算，根据交流有效值定义，有图14-30221i U u t R Rπω=∆∑，式中,t n n πω∆=→∞，则 ()2222150502cos50lim 122cos 2cos nn i U ni i n n n πππππ→∞==+⎡⎤⎛⎫⎛⎫=++ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦∑∑第一项和为 1limnn i n ππ→∞==∑第二项和为2222lim[coscos 2cos 3cos 2cos cos 2cos ]2222sin cos 14422lim sin 2n n nn n nn n n n n n n n n n n n ππππππππππππππππ→∞→∞⎛⎫⎛⎫⎛⎫+++++⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫⎛⎫++++++ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫+ ⎪⎝⎭=项项sin sin 144lim sin 2110n n n n n n nπππππ→∞⎛⎫+ ⎪⎝⎭-=-=第三项和为2222222222lim[cos cos 2cos 3cos 2cos cos 2cos ]222222n n nn nn n n n n n n n πππππππππππππ→∞⎛⎫⎛⎫⎛⎫+++++⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫⎛⎫++++++ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭==项项于是可得502V U =，电压计示数应为70.7V ．例8 为了用一个电压为5V U =的大功率电源给电动势12V ε=的蓄电池充电，用电感()1H L L =的电感线圈、二极管D 和自动开关K 组成电路，如图14-31所示．开关K 可以周期性的自动接通和切断电路，接通和切断的时间120.01s τττ===，蓄电池和电源内阻、开关K 的接触电阻、二极管的正向电阻均可忽略．求蓄电池充电时的平均电流为多大？解当自动开关闭合时，大功率电源、电感与开关构成回路．电感上的感应电动势与电源的电压U 之和必为零．所以电感电动势也为常量U ，根据表达式IU Lt∆=∆ 意味着电流均匀变化（即线性变化）．由此式得到()010.05A UI t LUI Lτ∆=∆==0I 为开关断开瞬时的电流．开关断开后，二极管接通．由于电感的存在，电流逐渐减小，感应电动势改变符号．感应电动势满足关系式U εε+=自()7V U εε=-=自仍然是一个常数，所以通过线圈的电流将线性减少．由于U U ε->电流下降的速度比在时间1τ中电流增长速度要快．因此，电流降到零时开关还未闭合，但一旦电流变为零，二极管即断流．通过线圈的电流图如图14-32所示，利用平均电流012I ，可以写出流经蓄电池的电量图14-32II nt t2τ1τOεKLD U图14-31()22100111222n U Uq I t I U L U ττεε∆===-- 其中n t 为电流流向蓄电池的时间．因此充电平均电流为：()21224q q U I L U ττττε∆∆===+-平例9 如图14-33所示，二极管1D 和2D 都是理想的，两个直流电源1E 和2E 的电动势都是0 1.5V E =，其内阻不计，自感线圈L 的直流电阻不计．最初，开关S 断开，电容器的电压为()000AB U U U =>，闭合S 且系统达到平衡以后，电容器上的电压变为'1V AB U =-，试求0U ．解对于电容器的一次放电—充电过程（即前述的半个振荡周期的过程），过程中仅有一个二极管导通，电流也只能从某一对应的电源流过，且此电流方向与电源电动势方向相反．由此，振荡电路中的能量将有一部分被电源吸收（比如转化为化学能而储存于电源之内），这一吸收量为此过程中通过电源的电量Q 与电源电动势0E 的乘积，另一方面，又注意到此过程的初、末状态电路中的电流均为零，即此时振荡电路的L 中不储存能量而全部储存于电容中，设此过程初状态时电容器电压的大小为1U ，末状态时电容器电压的大小为2U ，则由电容器的储能公式知此过程中电容器储能的减少量为22121122CU CU ⎛⎫-⎪⎝⎭，故应有221201122CU CU E Q -= （1） 1）对于系统达到最后稳定前的半个振荡周期，设电容器的极性发生了改变，则应有12Q CU CU =+代入（1）式有()()()121201212C U U U U E C U U +-=+ 所以 12023V U U E -==LS1E 2E 1D 2D CA B图14-33对于'1V AB U =-，则AB U 的初值0U 可取4V,7V,10V,13V,+-+-由于还有一条件00U >，则AB U 的初值0U 只能为4V,10V,16V,+++即 ()046V U n =+ ()0,1,2,n =2）对于系统达到最后稳定前的半个振荡周期，设电容器的极性未发生了改变，则应有12Q CU CU =-代入（1）式有()()()121201212C U U U U E C U U +-=- 12023V U U E +==对于'1V AB U =-，则AB U 的初值0U 可取1V,2,5V,8V,11V,14V,--+-+-由于还有一条件00U >，则AB U 的初值0U 只能为5V,11V,17V,+++得 ()056V U n =+ ()0,1,2,n =综合以上的1）和2）可得()()()046V,0,1,2,56V n U n n +⎧⎪==⎨+⎪⎩例10 如图14-34所示，电容12C C C ==，最初两电容器分别带有电荷量120Q Q Q ==，线圈的自感系数为L ，整个电路中的电阻均忽略不计．1）若先闭合1K ，则电路中将产生电磁振荡，振荡中，1C 带电荷量的最大值为多少？2）若接着再闭合2K ，1C 上的带电荷量的最大值有无变2C 1C L1K 2K 图14-34化？如有，则变化情况如何？解（1）仅闭合1K 时，相当于1C 与2C 串联后作为一个电容与L 组成的LC 振荡电路，显然两电容器最初的带电量0Q 也就是以后振荡过程中每个电容器上带电荷量的最大值．（2）在闭合1K 后再闭合2K ，即在原电路中已发生振荡的情况下，在其振荡过程中闭合2K ，则2K 闭合的时刻在一个原振荡周期中处于不同位置，将产生不同的结果．若2K 闭合时，原振荡电路中的振荡电流恰好为零，则此时原电路中1C 与2C 均储存有电场能202Q C，2K 闭合后2C 被短路而1C 与L 组成新的LC 振荡电路继续发生振荡（振荡周期变为原周期的2倍），这样，在以后振荡中1C 的带电荷量的最大值就是0Q ，即1C 电荷量的最大值不变．若2K 闭合时原电路中振荡电流恰为最大值，则此时原电路中的全部能量（总值为220022Q Q C C⨯=）都储存于电感L 所形成的磁场中，而闭合2K 后的振荡电路仅由L 与1C 组成，故当磁场能全部转化为电场能时，1C 的带电荷量'Q 应满足2'202Q Q C C= 即 '02Q Q ='Q 也就是在以后的振荡过程中，1C 带电荷量的最大值．若2K 闭合时，原电路中的振荡电流既非零也非最大值，则此时1C 中的电场能和L 中的磁场能之和将小于原有总能量20Q C而大于此值的一半（2C 中此时储存有与1C 中相等的能量，此二者之和必小于总能量），则以后的振荡过程中，1C 带电荷量的最大值也应介于02Q 与0Q 之间．综合以上所述可见，闭合2K 后，1C 上带电荷量的最大值可能有变化也可能没有变化，其带电荷量的最大值'Q 的取值范围是'002Q Q Q ≤≤例11 如图14-35所示，已知三个电容器的电容123,,C C C ，线圈电感L ，电阻R ，电源电动势ε，电源内阻不计．开始时，开关K 置于A 点，并达平稳．电源对电容器12,C C 充电．求：1）电容器12,C C 上电压各为多少？2）将开关K 扳至B 点，设刚接B 点的时刻为0t =，则线圈中第一次电流达最大时的时刻t 为何值？此时电容13,C C 上的电压各为多少？线圈中流过的最大电流m I 为多大？3）电容器3C 极板上电压绝对值首次达到最大值的时刻t 为何值？此时流过线圈的电流为多大？电容器3C 上带电量为多大？解（1）开关K 置于A 点达平衡，电容器12,C C 串联，则12,C C 上的电压为12212112C C C U C C C U C C εε=+=+（2）当开关K 扳至B 点后，两电容器13,C C 和线圈L 构成振荡回路，13C C L 振荡系统，不管其初始条件如何，其固有频率和固有周期为：131313131312C C LC C C L C C L T C C ωπ+===+初始时刻()0t =回路中电流为零，当电流第一次达最大时，一定有131342C C LT t C C π==+设此时电容器13,C C 上带电量为1q 和3q （正负极如图中标出），因初始时电容器13,C C 相邻的极板上的总电量为常量，所以εRK L1C 2C 3C AB图14-351131C q q CU +=又因为在4Tt =时电流达最大，因此此时线圈上电动势为零，所以两电容器上的电压13'',C C U U 必等于 13''3113C C q q U U C C ===即1131''131313C C C CU q q U U C C C C +===++ 代入1C U()()13''121213C C C C U U C C C C ε==++因为此时电流最大，可利用振荡过程中电磁能守恒求出这个最大电流m I11322'2'2m 11311112222C C C LI C U C U C U =-- 解得()132m 1213C C C I C C L C C ε=++（3）在振荡回路中，从1C 开始放电，电流从零逐渐增大，然后达最大，再逐渐变小，直至到零．在这整个过程中，电容器3C 一直被充电．所以，振荡经半个周期时，即2Tt =时，电容器3C 上所带电量最大，3C 上的电压值也最大．此时通过线圈的电流0I =．如果要找出电容器上所带的最大电量3m q 或最大电压()3mC U 可以采取两种方法处理：○1电磁能守恒．因此时电流为零，线圈中所储磁能为零，则能量守恒方程写为 ()112213m23m1311222C C C U q q C U C C -=+解得()()1233m 12132C C C q C C C C ε=++○2求出流经线圈的电流达最大（即m I I =）时，1C 上的带电量10q ，当13C C L 回路振荡时，1C 上的电量将以10q 为基准（平衡点）上下摆动，电量的摆动幅度为1110C CU q -，所以1C 上带电量的最小值（代数值）为()110110C q C U q --．由此可得3C 上的最大带电量()1113m 1101101102C C C q C U q C U q C U q ⎡⎤⎡⎤=---=-⎣⎦⎣⎦其中10q 满足1'101C q CU =代入得()()111'12313m 111312132221C C C C C C C q C U U C U C C C C C C ε⎛⎫⎡⎤=-=-= ⎪⎣⎦+++⎝⎭例12 如图14-36中， A 和B 是真空中的两块面积很大的平行金属板、加上周期为T 的交流电压，在两板间产生交变的匀强电场．己知B 板电势为零，A 板电势U A 随时间变化的规律如图14-37所示，其中U A 的最大值为的U 0，最小值为一2U 0．在图14-36中，虚线MN 表示与A 、B 扳平行等距的一个较小的面，此面到A 和B 的距离皆为l ．在此面所在处，不断地产生电量为q 、质量为m 的带负电的微粒，各个时刻产生带电微粒的机会均等．这种微粒产生后，从静止出发在电场力的作用下运动．设微粒一旦碰到金属板，它就附在板上不再运动，且其电量同时消失，不影响A 、B 板的电压．己知上述的T 、U 0、l ，q 和m 等各量的值正好满足等式20222163⎪⎭⎫⎝⎛=T m q U l若在交流电压变化的每个周期T 内，平均产主320个上述微粒，试论证在0t =到2t T =这段时间内产生的微粒中，有多少微粒可到达A 板（不计重力，不考虑微粒之间的相互作用）．l lMNAB图14-36-T U A U 0-2U 0-T /2 0 T/2 T 3T/2 2T t解在电压为0U 时，微粒所受电场力为0/2U q l ，此时微粒的加速度为00/2a U q lm =．将此式代入题中所给的等式，可将该等式变为203162T l a ⎛⎫= ⎪⎝⎭（1）现在分析从0到/2T 时间内，何时产生的微粒在电场力的作用下能到达A 板，然后计算这些微粒的数目．在0t =时产生的微粒，将以加速度0a 向A 板运动，经/2T 后，移动的距离x 与式（1）相比，可知20122T x a l ⎛⎫=> ⎪⎝⎭（2）即0t =时产生的微粒，在不到/2T 时就可以到达A 板．在A 0U U =的情况下，设刚能到达A 板的微粒是产生在1t t =时刻，则此微粒必然是先被电压0U 加速一段时间1t ∆，然后再被电压02U -减速一段时间，到A 板时刚好速度为零．用1d 和2d 分别表示此两段时间内的位移，1v 表示微粒在1t ∆内的末速，也等于后一段时间的初速，由匀变速运动公式应有21011()2d a t =∆ （3）210202(2)v a d =+- （4）又因101v a t =∆，（5） 12d d l +=，（6）112Tt t +∆=，（7）由式（3）到式（7）及式（1），可解得12Tt =，（8）这就是说，在A 0U U =的情况下，从0t =到/4t T =这段时间内产生的微粒都可到达A 板（确切地说，应当是/4t T <）．为了讨论在/4/2T t t <≤这段时间内产生的微粒的运动情况，先设想有一静止粒子在A板附近，在A 02U U =-电场作用下，由A 板向B 板运动，若到达B 板经历的时间为τ，则有2012(2)2l a τ=根据式（1）可求得3124T τ=⋅ 由此可知，凡位于MN 到A 板这一区域中的静止微粒，如果它受02U U =-的电场作用时间大于τ，则这些微粒都将到达B 板．在/4t T =发出的微粒，在A 0U U =的电场作用下，向A 板加速运动，加速的时间为/4T ，接着在A 02U U =-的电场作用下减速，由于减速时的加速度为加速时的两倍，故经过/8T 微粒速度减为零．由此可知微粒可继续在A 02U U =-的电场作用下向B 板运动的时间为11133128824T T T T τ=-==⋅由于1ττ>，故在/4t T =时产生的微粒最终将到达B 板（确切地说，应当是/4t T <），不会再回到A 板．在t 大于/4T 但小于/2T 时间内产生的微粒，被A 0U U =的电场加速的时间小于/4T ，在A 02U U =-的电场作用下速度减到零的时间小于/8t T =，故可在A 02U U =-的电场作用下向B 板运动时间为11128T T ττ'>-=所以这些微粒最终都将打到B 板上，不可能再回到A 板．由以上分析可知，在0t =到/2t T =时间内产生的微粒中，只有在0t =到/4t T =时间内产生的微粒能到达A 板，因为各个时刻产生带电微粒的机会均等，所以到达A 板的微粒数为1320804N =⨯= （9）例13 锯齿形电源对应的RC 串联暂态过程。

(完整word版)高二物理-交流电专题训练及答案(全套)

高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大D5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热1·70j的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。

高中物理高频考点《交流电有效值问题分析与强化训练》(附详细参考答案)

交流电有效值问题分析与强化训练（附详细参考答案）一、交流电有效值问题分析及例题讲解：1．交变电流有效值的规定：交变电流、恒定电流I直分别通过同一电阻R，在相等时间内产生的焦耳热分别为Q交、Q直，若Q交＝Q直，则交变电流的有效值I＝I直（直流有效值也可以这样算）。

2．对有效值的理解：（1）交流电流表、交流电压表的示数是指有效值；（2）用电器铭牌上标的值（如额定电压、额定功率等）指的均是有效值；（3）计算热量、电功率及保险丝的熔断电流指的是有效值；（4）没有特别加以说明的，是指有效值；（5）“交流的最大值是有效值的2倍”仅用于正弦式电流。

正弦式交流电的有效值：I＝I m2，U＝U m2，E＝E m2。

3．求交变电流有效值的方法：（1）公式法：利用E＝E m2，U＝U m2，I＝I m2计算，只适用于正余弦式交流电。

【题1】电阻R1、R2与交流电源按照图甲所示方式连接，R1＝10 Ω，R2＝20 Ω。

合上开关S后，通过电阻R2的正弦式交变电流i随时间t变化的情况如图乙所示。

则（）A．通过R1的电流有效值是1.2 AB．R1两端的电压有效值是6 VC．通过R2的电流有效值是1.2 2 AD．R2两端的电压最大值是6 2 V【答案】B【题2】如图所示，线圈abcd 的面积是0.05 m 2，共100匝，线圈电阻为1 Ω，外接电阻R 为9 Ω，匀强磁场的磁感应强度为B ＝1π T ，当线圈以300 r/min 的转速匀速旋转时，求：（1）若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式；（2）线圈转过130 s 时电动势的瞬时值多大？（3）电路中，电压表和电流表的示数各是多少？（4）从中性面开始计时，经130s 通过电阻R 的电荷量为多少？【答案】（1）e ＝50sin （10πt ）V （2）43.3 V （3）31.86 V 3.54 A （4）14πC（2）当t ＝130 s 时e ＝50 sin （10π×130）＝43.3 V 。

高中物理交流电高考题

高中物理交流电高考题一、简介交流电是高中物理中的重要知识点，也是高考中经常涉及的题目。

本文将以高中物理交流电为主题，探讨几个与该知识点相关的高考题。

二、题目及解析1. 题目某交流电源的电压方程为 $U = U_m \\sin(\\omega t +\\phi)$，该电源的频率为 50 Hz，在实验中测得电源的最大电压U U=220U。

求该电源的频率。

1. 解析已知电压方程为 $U = U_m \\sin(\\omega t + \\phi)$，可以将其与标准的正弦函数形式进行对比，得到 $\\omega = 2\\pi f$，其中 $\\omega$ 为角频率，U为频率。

根据题目中已知的条件，U U=220U，频率为 50 Hz，代入上述公式，得到角频率 $\\omega = 2\\pi \\times 50 =100\\pi$。

因此，该交流电源的频率为 50 Hz。

2. 题目某电路中有一个电感器和一个电阻器串联，电感器的电感为U=0.1U，电阻器的电阻为 $R = 100\\Omega$，当该电路连接到 220V 的交流电源上时，电路中电流的最大值为U U=2U。

求该电路中的电阻。

2. 解析根据电路中电感和电阻的串联特点，可以得到电路中的总阻抗 $Z = \\sqrt{R^2+(\\omega L - \\frac{1}{\\omegaC})^2}$，其中 $\\omega = 2\\pi f$，U为电源的频率。

题目中已知交流电源电压为220V，电流最大值为U U=2U，根据电路中的电流和电压关系U U=U U U，可以得到 $Z =\\frac{U_m}{I_m} = \\frac{220}{2} = 110\\Omega$。

由于电路中的总阻抗 $Z = \\sqrt{R^2+(\\omega L -\\frac{1}{\\omega C})^2}$，已知电感U=0.1U，代入已知条件，得到方程 $\\sqrt{R^2+(100\\pi - \\frac{1}{100\\pi C})^2} = 110$。

高三物理交流电图象试题答案及解析

高三物理交流电图象试题答案及解析1.如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈接有“220V，440W”的热水器、“220V，220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（）A．副线圈两端电压的瞬时值表达式为B．电压表示数为C．热水器的发热功率是抽油烟机发热功率的2倍D．1min内抽油烟机消耗的电能为1.32×l04J【答案】D【解析】由图乙知，交流电压的最大值为，周期为，角速度为，所以副线圈两端电压的瞬时值表达式为，故A错误；根据理想变压器工作原理知，原副线圈电压关系为，则，故B错误；抽油烟机是非纯电阻电路，发热功率很小，远小于额定功率220W，而热水器是纯电阻电路，发热功率等于额定功率440W，故C错误；根据知，1min内抽油烟机消耗的电能为,故D正确。

所以选D。

【考点】本题考查变压器的构造和原理、正弦式电流的最大值和有效值、角速度与周期、电功和电功率，意在考查考生对交流电和变压器的理解。

2.理想变压器原、副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器R的滑片．下列说法正确的是 ( )A．副线圈输出电压的频率为100 HzB．理想交流电压表的示数为31.1 VC．P向下移动时，变压器原、副线圈中电流都变大D．P向上移动时，变压器的输出功率增大【答案】 C【解析】由图象可知，交流电的周期为0.02s，所以交流电的频率为50Hz，所以A错误；原线圈的电压的有效值为220V，根据电压与匝数成正比可知，所以副线圈的电压的有效值即电压表的示数为22V，B错误；P下移，R变小，原副线的电流都变大，故C正确；P向上移动时R变大，而电压不变，故功率减小，故D错误。

【考点】变压器的构造和原理3.如图甲所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接交流电和交流电压表，副线圈接有“220 V，440 W”的热水器、“220 V，220 W”的抽油烟机。

高考物理电磁学知识点之交变电流全集汇编附答案解析

高考物理电磁学知识点之交变电流全集汇编附答案解析一、选择题1．一台交流发电机的线圈电阻为2 Ω,将其输出端接在电阻为20 Ω的电阻丝上,其输出电压从某时刻开始随时间变化的图象如图所示,则( )A ．线圈转动的角速度为25 rad/sB ．电阻丝的发热功率为250 WC ．交流发电机的电动势有效值为502 VD ．若将此发电机接在匝数比为1∶2的理想变压器上可使输出频率提高1倍2．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。

已知转动角速度为ω，线圈ABCD 的面积为S ，匝数为N ，内阻为r ，外电路总电阻为R （包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD 为正方向，下列说法正确的是（）A ．线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B ．电路中产生的电流有效值为022()NB S I R r ω=+C ．外电路的电压峰值为02m NB S RU R rω=+D ．1秒内线圈中电流方向改变2ωπ次 3．教学用发电机能够产生正弦式交变电流。

利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P 。

若发电机线圈的转速变为原来的12，则（）A．R消耗的功率变为12P B．电压表V的读数变为12UC．电流表A的读数变为2I D．通过R的交变电流频率不变4．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。

该变图压器原、副线圈匝数的比值为（）A．2B．3C．4D．55．如图所示，理想变压器原线圈a、b两端接正弦交变电压u，u＝2202sin（100πt）V，原、副线圈的匝数比n1∶n2＝10∶1，电压表接在副线圈c、d两端，输电线的等效电阻为R，原来开关S是断开的。

高二物理-交流电专题训练及答案(全套)汇编

高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大D5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热1·70j的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V 22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。

高二物理交变电流测试题(含答案和解析)

综合检查一、单项选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一个选项正确)1．下列关于交流电的说法中正确的是( )A ．交流电器设备上所标的电压和电流值是交流电的峰值B ．用交流电流表和电压表测定的读数值是交流电的瞬时值C ．给定的交流数值，在没有特别说明的情况下是指有效值D ．跟交变电流有相同的热效应的直流电的数值是交流电的平均值解析：选C.对于交变电流，在没有特别说明的情况下是指有效值，交流电流表和电压表的读数值是交流电的有效值，交流电器的铭牌上所标的电压和电流也是有效值，所以A 、B 、D 错误，C 正确．2．如图3－5是交流发电机的示意图，图甲到图丁分别表示线圈转动过程中的四个位置，其中甲、丙中的线圈与磁场方向垂直，乙、丁中线圈与磁场方向平行，则在线圈转动的过程中直流电流表有示数的位置是( )图3－5 A ．甲、丙 B ．乙、丁C ．甲、乙D ．丙、丁解析：选B.线圈转动中感应电流时刻在变化，位于中性面位置时磁通量最大，但感应电流最小，等于零．位于与中性面垂直位置时，磁通量最小，但感应电流最大，故选B.3．图3－6中的四幅图是交流电的图象，其中能正确反映我国居民日常生活所用交流电的是( )图3－6解析：选C.我国居民用电是有效值为U ＝220 V ，频率为50 Hz 的正弦交流电，故其最大值为U m ＝ 2 U ＝311 V ，周期为T ＝1f ＝0.02 s ，选项C 正确．4．如图3－7所示，有一矩形线圈abcd 在匀强磁场中分别绕轴O 1O 1′和中轴O 2O 2′以同样的角速度匀速转动，那么此线圈在以O 1O 1′和O 2O 2′分别为轴旋转到线圈平面与磁感线平行时，可产生的感应电流之比为( )图3－7 A ．1∶2 B ．2∶1C ．1∶4D ．1∶1解析：选D.矩形线圈在匀强磁场中匀速转动时产生的最大感应电动势E m ＝NBSω，与转轴位置无关，故在题中两种情况下转动一周时，产生的感应电流是相等的，故D 项正确．5．一个电热器接在10 V 的直流电源上，消耗的功率是P ，当把它接到一正弦波形交流电源上时，消耗的功率是P /4，则该交流电源的电压的最大值是( )A ．5 VB ．7.07 VC ．10 VD ．14.14 V解析：选B.由电流的热效应算出有效值：102R ＝4×U 2R，得有效值为5 V ，则最大值为：5× 2 V ≈7.07 V.6．某交流电电压为u ＝102sin314t (V)，则( )A ．击穿电压为10 V 的电容器能直接接在此电源上B ．把电磁打点计时器接在此电源上，打点周期为0.01 sC ．把额定电压为10 V 的小灯泡直接接在此电源上，小灯泡将被烧坏D ．把额定电压为10 V 的小灯泡直接接在此电源上，小灯泡能正常发光解析：选D.从交变电压的最大值可知，该交变电压的有效值为10 V ，小灯泡可接在该电源上，并且能正常发光，击穿电压为10 V 的电容器不能接在该电源上，因为电容器的击穿电压为最大值，由此可见选项D 正确，选项A 、C 均错误；从瞬时值方程可以读出ω＝314＝100π，得该交变电源的周期为0.02 s ，选项B 错误．7．(2011年杭州高二检测)交变电压的瞬时值为u ＝U m sin100πt (V)，当t ＝1600s 时，u ＝5 2 V ，则从电压表上看到的读数为( ) A. 2 V B ．5 2 VC ．10 2 VD ．10 V解析：选D.将t ＝1600s 及u ＝5 2 V 代入u ＝U m sin100πt (V)，可以求得最大值U m ＝10 2 V ，有效值为10 V ，电压表的读数为有效值，故D 对．8．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( )A ．π/2B ．2/πC ．2πD ．π解析：选B.设矩形线圈面积为S ，匀速转动角速度为ω，磁感应强度为B ，则转动180°的过程中平均电动势E ＝2BSωπ，转动180°的过程中最大感应电动势为E m ＝BSω.故E E m ＝2π，选项B 正确．9．“二分频”音箱有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器，音箱要将扩音器送来的含不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图3－8为音箱的电路图，高、低频混合电流由a 、b 输入，L 1和L 2是线圈，C 1和C 2是电容器，则( )图3－8 A ．甲扬声器是高音扬声器B ．C 2的作用是阻碍高频电流通过乙扬声器C ．L 1的作用是阻碍低频电流通过甲扬声器D ．L 2的作用是减弱乙扬声器的低频电流解析：选D.电路中的电感和电容作用可以简单概括为：电感是通直流、阻交流，通低频、阻高频；电容是通交流、隔直流，通高频、阻低频．10．(2011年莆田高二检测)三个相同的电阻，分别通过如图3－9甲、乙、丙所示的交变电流，三个图中的I 0和周期T 相同．下列说法中正确的是( )图3－9 A ．在相同时间内三个电阻发热量相等B ．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C ．在相同时间内，甲、丙发热量相等，是乙发热量的1/2D ．在相同时间内，乙发热量最大，甲次之，丙的发热量最小解析：选C.甲图象电流的有效值为12I 0，乙图象电流的有效值为I 0，丙图象根据电流有效值的定义有：I 20R T 2＝I 2RT ，解得电流有效值I ＝12I 0，根据焦耳定律相同时间内产生热量之比等于有效值的平方比，Q 1∶Q 2∶Q 3＝1∶2∶1，C 对．二、填空题(本题共2小题，每小题6分，共12分．按题目要求作答) 11．有一个电子元件，当它两端的电压的瞬时值高于e ＝110 2 V 时则导电，低于e ＝110 2 V 时不导电，若把这个电子元件接到220 V 、50 Hz 的正弦交流电的两端，则它在1 s 内导电________次，每个周期内的导电时间为________．解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt 其中ω＝2πf ，f ＝50 Hz ，T ＝1f＝0.02 s ，得u ＝2202sin100πt把u ′＝110 2 V 代入上述表达式得到 t 1＝1600 s ，t 2＝5600s 所以每个周期内的导电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175 s. 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T＝100.答案：100175s 12．如图3－10所示，为某交变电动势随时间变化的图象，从图象中可知交变电动势的峰值为________ V ．周期T 是________s ，交变电动势变化最快的时刻是________，穿过产生此电动势的线圈的磁通量变化最快的时刻是________，若此交流线圈共100匝，则穿过此线圈的最大磁通量是________Wb.图3－10解析：由图象可知周期为0.02 s ，最大电动势为310 V ，图象的斜率表示电动势变化的快慢，变化最快时刻应该是nT /2，根据法拉第电磁感应定律电动势最大的时刻应该是磁通量变化最快的时刻，是(2n ＋1)T /4，由最大值公式可以求出最大磁通量，则⎩⎪⎨⎪⎧E m＝nBSω＝nΦm ωΦm ＝E m nω＝310100×100πWb ＝311000π Wb. 答案：见解析三、计算题(本题共4小题，共48分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13．(10分)(2011年泉州高二检测)一个面积为S 的矩形线圈在匀强磁场中以一边为轴匀速转动，磁场方向与转轴垂直．线圈中感应电动势e 与时间t 的关系如图3－11所示，感应电动势最大值和周期可由图中读出，则磁感应强度是多少？当t ＝T 12时，线圈平面与磁感线的夹角等于多少？图3－11解析：从题图中可以看出，当t ＝0时，e ＝E m .此时线圈平面与磁感线的夹角为0°，也就是线圈平面与磁感线平行，所以E m ＝NBωS ＝NBS 2πT ，N ＝1，B ＝E m T 2πS .当t ＝T 12时，线圈转过角度为ωt ＝2πT ×T 12＝π6＝30°.此时线圈平面与磁感线夹角为30°. 答案：E m T 2πS30° 14．(10分)(2011年济南高二检测)如图3－12所示，单匝线圈在匀强磁场中绕OO ′轴从图示位置开始匀速转动，已知从图示位置转动π6时，线圈中感应电动势大小为10 V ，求：图3－12 (1)交变电动势的峰值；(2)线圈从图示位置转动π2的过程中，交变电动势的平均值．解析：(1)交变电动势的瞬时值为e ＝E m sin ωt V ，将ωt ＝π6，e ＝10 V 代入上式，有10 V ＝E m sin π6，解得E m ＝20 V . (2)线圈从图示位置转过π2的过程中，磁通量的变化量为ΔΦ＝BS ，经历的时间Δt ＝π2ω，此过程中交变电动势的平均值：e ＝ΔΦΔt ＝2BωS π＝2π·E m ＝2π×20 V ＝12.7 V . 答案：(1)20 V (2)12.7 V15．(14分)(2011年三明市高二检测)如图3－13所示，N ＝50匝的矩形线圈abcd ，边长ab ＝20 cm ，ad ＝25 cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时，线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．图3－13(1)在图中标出t ＝0时感应电流的方向；(2)写出线圈感应电动势的瞬时表达式；(3)从图示位置转过90°过程中流过电阻R 的电荷量是多大？解析：(1)根据ab 、cd 切割磁感线，由右手定则可得线圈中感应电流方向a →d →c →b →a .(2)线圈的角速度ω＝2πn ＝2×π×300060rad/s ＝100π rad/s.设ab 边在t ＝0时刻速度为v ab ，图示位置的感应电动势最大，其大小为E m ＝2NB ab ·v ab＝NB ab ·ad ·ω＝50×0.4×0.20×0.25×100π V＝314 V ，电动势的瞬时表达式为：e ＝314cos100πt V.(3)q ＝I Δt .从t ＝0起转过90°的过程中，Δt 时间内流过R 的电荷量q ＝N ΔΦΔt (R ＋r )Δt ＝NBS R ＋r＝50×0.4×0.20×0.251＋9C ＝0.1 C.答案：见解析16．(14分)如图3－14所示，矩形闭合金属线圈abcd 的边长分别为l 1和l 2，电阻为R .ab 边是固定转动轴，它恰位于有界匀强磁场的边界处，磁感应强度大小为B .某时刻线圈位置如图所示，磁感线垂直纸面，方向向里．线圈绕固定转动轴匀速转动，角速度大小为ω，从图示位置开始计时，规定电流沿adcb 方向的流动为正方向．图3－14(1)在直角坐标系中画出线圈内感应电流随时间变化的关系图象(画出两个周期)；(2)求此感应电流的有效值．解析：(1)如果在题图所示的右半部区域里也有磁感应强度为B 的匀强磁场，则线圈在绕ab 轴匀速转动时，线圈中将产生正弦交流电，而且是从中性面开始计时的．现在的情况恰好在半个周期内没有感应电流，因此根据正弦交流电的图象画出如图所示的曲线．(2)此感应电流的最大值I m ＝E m R ，感应电动势的最大值E m ＝Bl 1l 2ω，所以I m ＝Bl 1l 2ωR.则电流在T 4～34T 时间内的有效值为I ＝12I m .(12I m )2R ·T 2＝I 2RT ，即12B 2l 21l 22ω2R 2·R ·T 2＝I 2RT ，故I ＝Bl 1l 2ω2R. 答案：(1)见解析 (2)Bl 1l 2ω2R。

2020-2022年高考物理真题分专题训练专题13 交流电(教师版含解析)

专题13 交流电【2022年高考题组】1、（2022·湖南卷·T6）如图，理想变压器原、副线圈总匝数相同，滑动触头1P 初始位置在副线圈正中间，输入端接入电压有效值恒定的交变电源。

定值电阻1R 的阻值为R ，滑动变阻器2R 的最大阻值为9R ，滑片2P 初始位置在最右端。

理想电压表V 的示数为U ，理想电流表A 的示数为I 。

下列说法正确的是（）A. 保持1P 位置不变，2P 向左缓慢滑动的过程中，I 减小，U 不变B. 保持1P 位置不变，2P 向左缓慢滑动的过程中，1R 消耗的功率增大C. 保持2P 位置不变，1P 向下缓慢滑动的过程中，I 减小，U 增大D. 保持2P 位置不变，1P 向下缓慢滑动的过程中，1R 消耗的功率减小【答案】B 【解析】AB ．由题意可知，原副线圈的匝数比为2，则副线圈的电流为2I ，根据欧姆定律可得副线圈的电压有效值为212U IR =则变压器原线圈的电压有效值为12124U U IR ==设输入交流电的电压有效值为0U ，则0124U IR IR =+可得124U I R R =+保持1P 位置不变，2P 向左缓慢滑动的过程中，I 不断变大，根据欧姆定律14U IR =可知变压器原线圈的电压有效值变大，输入电压有效值不变，则2R 两端的电压不断变小，则电压表示数U 变小，原线圈的电压电流都变大，则功率变大，根据原副线圈的功率相等，可知1R 消耗的功率增大，故B 正确，A 错误；CD ．设原副线圈的匝数比为n ，同理可得211U n IR =则2012U n IR IR =+整理可得212U I n R R =+保持2P 位置不变，1P 向下缓慢滑动的过程中，n 不断变大，则I 变小，对2R 由欧姆定律可知2U IR =可知U 不断变小，根据原副线圈的功率相等可知1R 消耗的功率002110221212()U U R P IU U n R R n R R ==⋅-++ 整理可得2122212212U P R n R R n R =++ 可知3n =时，1R 消耗的功率有最大值，可知1R 消耗的功率先增大，后减小，故CD 错误。

高二物理交流电的产生试题答案及解析

高二物理交流电的产生试题答案及解析1.一个100匝矩形导线圈产生的正弦交流电的电压随时间变化的规律如图所示．由图可知（）A．该交流电的电压瞬时值的表达式为u＝100sin（25t） VB．当t =10-2s时，磁通量最大C．当t =10-2s时，线圈转动过程中磁通量变化率为100wb/sD．若将该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率是50 W【答案】 D【解析】试题分析:由图可知该交流电的电压瞬时值的表达式为u＝100sin（50πt）V，故A错误；由图可知，当t =10-2s时，电压有最大值，磁通量是0，故B错误；因为是100匝矩形导线圈，当t =10-2s时，线圈转动过程中磁通量变化率为1wb/s，故C错误；该交流电的电压有效值U= V，该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率，故D正确【考点】交变电流的产生及描述2.如图所示，一半径为r的半圆形单匝线圈放在具有理想边界的的匀强磁场中，磁场的磁感应强度为B。

以直径ab为轴匀速转动，转速为n， ab的左侧有垂直于纸面向里(与ab垂直) ， M和N是两个滑环，负载电阻为R。

线圈、电流表和连接导线的电阻不计，下列说法中正确的是（）A．转动过程中电流表的示数为B．从图示位置起转过1/4圈的时间内产生的平均感应电动势为C．从图示位置起转过1/4圈的时间内通过负载电阻R的电荷量为D．以上说法均不正确【答案】AB【解析】交流电动势的最大值为，转动过程中通过电流表的示数为有效值，平均感应电动势，B对。

通过负载电阻R的电荷量为，C错。

【考点】本题考查了交变电流的“四值”。

3.图中矩形线圈abcd在匀强磁场中以ad边为轴匀速转动，产生的电动势瞬时值为e =" 5sin20t"V，则以下判断正确的是A．此交流电的频率为10HzB．当线圈平面与中性面重合时，线圈中的感应电动势为0C．当线圈平面与中性面垂直时，线圈中的感应电流为0D．线圈转动一周，感应电流的方向改变一次【答案】B【解析】根据e=5sin20t（V），得：ω=20rad/s，所以f＝＝Hz，A错误；当线圈平面与中性面重合时，线圈边的切割速度最小，即线圈中的感应电动势为零，B正确；当线圈平面与中性面垂直时，线圈边的切割速度最大，线圈中的感应电流最大，C错误；线圈每经过一次中性面，电流方向改变一次，转动一周，线圈两次经过中性面，因此电流的方向改变两次，D错误。

高考物理试题分项解析：交流电(含答案)

高考试题精编版分项解析专题12 交流电1．采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的电电压应变为（）A. 55 kVB. 110 kVC. 440 kVD. 880 kV【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 C点睛：本意以远距离输电为背景考查输电线路的电能损失，解题时要根据输送电功率不变，利用输电线路损失的功率P损=I2R解题。

2．教学用发电机能够产生正弦式交变电流。

利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。

若发电A. RB. 电压表VC. 电流表A的读数变为2ID. 通过R的交变电流频率不变【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 B根据副线圈中功率的变化判断原线圈中功率的变化；C，则频率变为原来的D错误．【点睛】本题考查了交流电最大值，有效值，频率，变压器等；需要知道交流电路中电表的示数为有效值，3．一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为Q正。

该电阻上电压的峰值为u0，周期为T，如图所示。

则Q方: Q正等于C. 1:2D. 2:1【来源】2018年全国普通高等学校招生统一考试物理（全国III卷）【答案】 D【解析】试题分析本题考查交变电流的图线、正弦交变电流的有效值、焦耳定律及其相关的知识点。

解析u0，根据焦耳定律和欧姆定律，Q=I2RT，可知在一个周期T内产生的热量与电压有效值的二次方成正比，QQ正= u022=2∶1，选项D正确。

方∶点睛此题将正弦交变电流和方波交变电流、有效值、焦耳定律有机融合。

解答此题常见错误是：一是把方波交变电流视为正弦交变电流；二是认为在一个周期T内产生的热量与电压有效值，导致错选B；三是比值颠倒，导致错选C。

高中物理交流电题解析

高中物理交流电题解析一、交流电的基本概念和特点交流电是指电流方向和大小随时间变化的电流。

与之相对的是直流电，直流电的电流方向和大小保持不变。

交流电的特点有以下几点：1. 电流方向和大小随时间变化：交流电的电流方向会周期性地改变，从正向到负向再到正向，如正弦曲线的波形。

2. 电压方向和大小随时间变化：交流电的电压也会周期性地改变，与电流的变化相对应。

3. 交流电的频率和周期：交流电的频率指单位时间内交流电的变化次数，用赫兹（Hz）表示。

周期则是指交流电完成一个完整的周期所需要的时间，用秒（s）表示。

二、交流电的计算问题1. 交流电的有效值计算问题题目：某电路中的交流电压表显示的是220V，问该电压的有效值是多少？解析：有效值是指交流电的大小，即交流电的大小与直流电相等时所产生的相同效果的电压值。

对于交流电压，其有效值等于其峰值电压的0.707倍。

峰值电压是指交流电压的最大值或最小值。

根据题目中给出的交流电压为220V，可以计算出其峰值电压为220V/0.707≈311.5V。

2. 交流电的功率计算问题题目：某电路中的电阻为10Ω，接入电压为220V的交流电源，求该电路的功率。

解析：交流电路的功率计算公式为P=UIcosθ，其中P表示功率，U表示电压，I表示电流，θ表示电压和电流的相位差。

对于纯电阻电路，电压和电流的相位差为0，即cosθ=1。

代入题目中给出的电阻和电压值，可以计算出功率为P=220V*220V/10Ω=4840W。

三、交流电的应用问题1. 交流电的电感问题题目：某电路中的电感为2H，接入频率为50Hz的交流电源，求该电路的电感阻抗。

解析：电感阻抗的计算公式为XL=2πfL，其中XL表示电感阻抗，π≈3.14，f表示频率，L表示电感。

代入题目中给出的频率和电感值，可以计算出电感阻抗为XL=2*3.14*50*2≈628Ω。

2. 交流电的电容问题题目：某电路中的电容为10μF，接入频率为100Hz的交流电源，求该电路的电容阻抗。

高二物理交流电试题答案及解析

高二物理交流电试题答案及解析1.在日常生活中,下列几种做法正确的是（）A．保险丝熔断后，可用铁丝代替B．可用湿布擦洗带电设备C．发现电线着火，立即泼水灭火D．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开【答案】D【解析】保险丝额定电流较小，额定功率较小，能保护用电器不被烧坏，如果换铁丝的话，用电器可能不能受到保护，A错；不能用湿布擦洗带电设备，B错；发现电线着火，应立即切断电源，C错；故选D【考点】考查用电常识点评：难度较小，应掌握一些安全用电的常识2.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如左图所示，产生的交变电动势的图象如右图所示，则A．t=0.005s时线框的磁通量变化率为零B．t=0.01s时线框平面与中性面重合C．线框产生的交变电动势有效值为311VD．线框产生的交变电动势的频率为100Hz【答案】B【解析】本题考查的是线圈在磁场中转动的问题，由图可知，t=0.01s时电动势为零，线框平面与中性面重合磁通量最大，B正确；t=0.005s时线框的磁通量变化率最大，A错误；线框产生的交变电动势有效值为V,C错误；线框产生的交变电动势的频率为50Hz，D错误；，下列说法中正确的是3.关于交流电的有效值U和最大值Um()。

/的关系A．任何形式的交流电都具有U＝Um/的关系B．正弦式交流电具有U＝UmC．照明电压220 V，动力电压380 V指的都是最大值D．交流电压表和交流电流表测的都是最大值【答案】B【解析】只有正弦交流电具有，对于其他交流电的有效值根据通过相等的电阻在相等的时间内产生的热量相等原理计算，A错误，B正确。

交流电表里的示数为有效值，照明电压220V，动力电源300V都是指的是有效值，C错误，D错误。

4.如图甲矩形线框abcd的边ab=2L,ad=3L. OO′为线框的转动轴,aO=bO′=2L.匀强磁场垂直于线框平面,磁感应强度为B. OO′刚好与磁场的边界线重合,线框的总电阻为R.当线框绕OO′以角速度ω匀速转动时,试求:①线框的ab边第一次出磁场前的瞬间,回路中电流的大小和方向?②从图示位置开始计时取电流沿abcda方向为正.请在图乙中画出线框中的电流i随时间t变化的关系图象(画两个周期)③线框中电流的有效值【答案】①②③【解析】①ab边出磁场前瞬间感应电动势E1=B·2L·ω·2L=4BωL2, I1= (沿adcba方向) ……4分②cd边在磁场中运动时产生的最大感应电动势E2=B·2L·ωL=2BωL2,最大感应电流为I2==故i－t图象如图丙…………………………………………4分③设电流有效值为I.在0～T时间内线框中焦耳热I2RT=()2R·＋()2R·得I=…2分本题考查了交变电流的形成过程，当有边切割磁感线时才有感应电流产生，产生的电流遵循正余弦的变化规律，有效值和峰值还是正余弦图像的关系5.有n=10匝的矩形线圈，每匝都是长50cm，宽20cm，线圈总电阻10Ω，在B=2T的匀强磁场中以角速度ω=50rad／s旋转.线圈与R=40Ω的外电阻连接，图中的电流表、电压表的接入不影响原电路.求：(1)流过电阻电流的瞬时表达式(从中性面开始计时)(2)电流表、电压表的读数(3)电路中1min内产生的热量(4)从图示位置开始计时转过90度的过程中流过安培表的电量。

高二物理《交流电部分练习题》人教版精心总结有答案

高二物理《交流电部分练习题》精心总结有答案1．如图，水平面内两导轨间距1m，处于磁感应强度B＝1T的匀强磁场中，导轨的左端接有电阻R＝3Ω、长1m 的导体棒PQ垂直导轨，以4m/s的速度向右匀速滑动，导体棒电阻为1Ω，导轨的电阻忽略不计。

则下列说法正确的是（ B ）A．P点的电势高于Q点，PQ两点电势差的大小为4VB．P点的电势高于Q点，PQ两点电势差的大小为3VC．Q点的电势高于P点，PQ两点电势差的大小为4VD．Q点的电势高于P点，PQ两点电势差的大小为3V2．如图所示，水平桌面上有一圆形闭合线圈，右侧是匀强磁场区域，磁感应强度的方向与桌面垂直，线圈在外力作用下以恒定的速度进入匀强磁场，从线圈刚开始进入磁场到完全进入磁场的过程中，线圈中的感应电动势平均值与感应电动势最大值之比为（ D ）A．B．C．D．3．如图所示，虚线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间，将两个粗细相同、边长比为1：2的铜质正方形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场，下列说法中正确的是（ D ）A．拉出过程中线框中的感应电动势之比为1：4B．完全拉出通过导线某一横截面的电荷量之比为1：1C．拉出过程中所用拉力大小之比为2：1D．完全拉出线框中产生的热量之比为1：44．如图所示，足够长的U型光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。

质量为m的金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的电阻为R。

当流过ab棒某一横截面的电荷量为q时，ab棒的速度大小为v，重力加速度为g，则ab棒在这一过程中正确的是（BC ）多选A．运动的平均速度大小大于vB．下滑的位移大小为C．产生的焦耳热为Q＝﹣mv2D．受到的最大安培力大小为sinθ5．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图所示，则下列说法中正确的是（ C ）A．t1时刻，线圈平面感应电动势达最大B．t2时刻，线圈平面位于中性面C．t3时刻，线圈平面磁通量变化率为零D．t2时刻，线圈平面产生的感应电流改变方向第1页6．交流发电机工作时的电动势的变化规律为e＝E m0sinωt，如果转子的转速提高一倍，其它条件不变，则下列说法正确的是（ B ）A．电动势的瞬时值表达式将变为e＝E m0 sin2ωtB．发电机电动势有效值为E m0C．交流电的周期将变为原来的2倍D．交流电的频率变为原来的7．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《交流电》习题一、交变电流的产生1．一矩形线圈在匀强磁场中匀速转动产生感应电动势，下面说法正确的是A ．当穿过线圈的磁通量最小时，感应电动势最小B ．当穿过线圈的磁通量最小时，感应电动势最大C ．当穿过线圈的磁通量是零时，感应电动势最小D ．当穿过线圈的磁通量是零时，感应电动势最大2．已知交变电流的瞬时值的表达式是i ＝5sin50πt (A), 从t=0到第一次出现最大值的时间是：A ．6.25秒B ．1/200秒C ．1/150秒D ．1/100秒3．如图1示的正弦交流电流，其流瞬时值的表达式为 ________________________。

图 1 图 24．如图2所示的交流电电流的瞬时值的表达式为___________________________，已知时间t ＝0.0025秒时交流电电流的值为14.14安。

5．一单匝线圈面积为S ，在磁感强度为B 的匀强磁场中，以角速度ω匀速转动，其感应电动势e ＝εm sin ωt ，则下面判断正确的是A ．εm ＝ BS ωB ．ωt 是线圈平面和中性面之间的夹角C ．εm ＝ nBS ωD ．ωt 是线圈平面和中性磁场方向的夹角6．图3为单匝线圈面积为S 在磁感强度为B 的匀强磁场中匀速转动，感应电动势e ＝εm sin ωt, 感应电流 i ＝I m sin ωt(1) 在题中将线圈的转速提高一倍其他条件不变则电动势的表达式为A ．e ＝εm sin ωtB ．e ＝2εm sin ωtC ．e ＝2εm sin2ωtD ．e ＝εm sin2ωt (2) 题中产生的最大感应电流为I m 要使感应电流的最大值变为2I m 可用的方法是：A ．把磁感应强度变为2B B ．把转动角速度变为2ωC ．用同样的导线做成一个面积为2S 的线圈图3D ．用同样的导线做成一个每边都是原长2倍的线圈7．若上题中线圈是正方形边长为0.2m ，磁感应强度B ＝1T ，转动角速度 ω＝500π rad/s ，线圈每条边的电阻都为R ＝10Ω，那么图示位置时(1) 回路中的电流强度为A ．0AB ．12.5AC ．1.57AD ．πA(2) bd 两点电势差为：A ．0VB ．500VC ．62.8VD ．125.6V8．如图4所示，在磁感强度B ＝10T 的匀强磁场中有一矩形线圈abcd,其电阻 R ＝10Ω，初始放置时线圈平面与磁感线平行，已知线圈ab ＝15cm ，ad ＝10cm ，线圈绕对称轴OO’转动，且转速为50转/秒。

求：(1) 线圈得到的感应电动势峰值是多大？(2) 如图规定感应电流方向abcd 为正方向，且开始时ab 边沿纸面向外的方向旋转，写出感应电流i 的表达式。

二、表征交变电流的物理量9．i ＝5sin314t (A)的最大值为_______，有效值为________, 周期为_______ 。

10．关于交变电流的几种说法正确的是A ．使用交变电流的电气设备上所标的电压电流值是指峰值B ．交流电流表和交流电压表测得的值是电路中的瞬时值C ．跟交变电流有相同热效应的直流电的值是交流的有效值D ．通常照明电路的电压是220伏，指的是峰值。

11．一只矩形线圈在匀强磁场中转动产生的交流电动势e ＝10sin4πt (V) 则A ．交流的频率是4πHzB ．当t ＝0时线圈平面跟磁感线垂直C ．当t ＝0.5时，e 有最大值D ．交流的周期是0.5s图412．一只标有“220V 100W”的电炉，接入U ＝156sin314t(V)的电路上问(1) 与电炉串联的交流电流表、并联的交流电压表的读数各为多大？(2) 电炉的实际功率多大。

13．有一电阻加在它两端的电压U ＝282sin100πt(V)实际消耗的电功率200W ，求通过该电阻的交变电流有效值和瞬时值。

14、如右图所示，是一个交变电流的电流强度i 随时间t 变化的规律。

此交变电流的有效值是 A.52A B.5A C.3.52A D.3.5A15．一正弦式电流的有效值为3A 频率为50Hz 则此交流电路的瞬时值表达式可能是：A ．i ＝3sin314t (A)B ．i ＝32sin314t (A)C ．i ＝3sin50t (A)D ．I =32sin50t (A)16．一交流电压U ＝537.4sin100t (v)，求它的最大值，有效值、周期并以t 为横坐标轴画出它的图象。

17．使右图5中所示的交流电通过10Ω的电阻R ，则R 的发热功率为___________ 用交流电流表测量，此电流表的读数为___________。

图5t /s18．一根电阻丝接入100v的电路中，在1min内产生的热量为Q，同样的电阻丝接入正弦式电流路中在2min内产生的热量也为Q，则该交流电路中的电压峰值为:A．141.4V B．100V C．70.7V D．50V三、电感器和电容器对交流的作用19、如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者并联，接在220V，50Hz的交变电压两端，三只灯泡亮度相同。

若接在220V，60Hz的交变电压两端，则A.三只灯泡亮度不变B.三只灯泡都将变亮C.a亮度不变，b变亮，c变暗D.a亮度不变，b变暗，c变亮20、三个电流表A1、A2、A3分别与电容、电阻、电感串接在一起，接到一电压最大值不变但频率可变的交流电源上，当使交变电流的频率增加时，下列说法正确的是( )A、三个电流表示数不变B、三个表的示数都增加C、A2表的示数不变D、A3表的示数变小21、在收音机上我们常常能看到一些只绕几圈而且没有铁芯的线圈，它的作用是( )A、阻碍高频成分，让低频和直流成分通过B、阻碍直流成分，让低频成分通过C、阻碍低频成分，让直流成分通过D、阻碍直流和低频成分，让高频成分通过22、某线圈接到交变电压两端时流过的电流为I，把线圈拉直变成导线再次接入同一交变电压上，流过的电流为I’，则( )A、I>I’B、I<I’C、I=I’D、无法比较23、对交变电流能够通过电容的正确理解是( )A、交变电流能够使电容器极板间的绝缘介质变成导体B、交变电流能够使自由电荷通过电容器两极间的绝缘介质C、交变电流能够使电容器交替进行充电和放电，电路中就有了电流，表现为交流通过了电容器D、交流“通过”了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质24、如图所示，在真空中速度V=6.4⨯107m/s ，的电子束，连续地射入两平行极板间，极板长度为L=8.0⨯10-2m ，间距为d=5.0⨯10-3m 。

两极板不带电时，电子束沿两极板之间的中线通过。

在极板上加一50HZ 的交变电压U=U 0sin ωt ，如果所加电压的最大值为U 0超过某一值U C 时，将开始出现以下下象，电子束有时能通过两极板；有时间断不能通过。

(1) 求U C 的大小(2) 求U 0为何值时才能使通过的时间和间断时间之比为2：1。

(电子质量m=9.1⨯10-31kg)三、变压器19．一原副线圈本身电阻不计的理想变压器，原线圈匝数为n 1, 副线圈匝数为 n 2，则A ．副线中的两端电压U 2和原线圈的两端电压U 1之比为12n n B ．副线中的电流I 2和原线圈的电流I 1之比为12n n C ．副线圈中输出功率P 2与原线圈中输入功率P 2之比为2122n n D ．副线圈中输出功率P 2与原线圈中输入功率P 2之比为12n n 20．用U 1、U 2、I 1、I 2代表一理想变压器原副线圈的电压和电流，下面说法正确的是： A ．U 2与匝数成正比，U 1随U 2的增加而增加 B ．I 2与匝数成反比，若I 2增加则I 1减少C ．21I I ＝常数，I 1随I 2的增大而增大D ．21I I ＝常数，I 2随I 1的增大而增大 21．如图7在有变压器的交流电路中，A 1，A 2都是交流电流表，在开关原来闭合情况下再将开关断开，两只电流表的读数如何变化？A．A1变大，A2变小B．A1变小，A2变大C．A1 A2都变小D．A1 A2都变大图 7 22．一台理想变压器原线圈加220V交流电压，在副线圈的两端电压是12V，现将副线圈增添24匝后，副线圈的电压升至16v则原线圈的匝数为______, 副线圈原来的匝数为______。

23．理想变压器原线圈为1320匝，副线圈60匝在副线圈上接上一个10Ω的电阻，通过它的电流强度为1安，则原线圈的电压为_____伏,输入功率是_____ 瓦，在其他条件不变时，若将副线圈匝数加倍，则原线圈中电流将变为_________。

24．采用变压器给负载供电，哪些办法可以减少变压器的输入功率A．减少原线圈的匝数，其他条件不变 B．增加原线圈的匝数，其他条件不变C．减小负载R的阻值，其他条件不变 D．增加负载R的阻值，其他条件不变25．右图8所示变压器的n1∶n2＝3∶1，次级接3个相同的灯泡均能正常发光，初级线圈串有一个相同的灯泡那么A．灯L也正常发光B．灯L比另3个暗C．灯L将会烧毁D．不能确定图 826．如图9，理想变压器的原副线圈分别接有相同的白炽灯，原副线圈匝数比n1∶n2＝2∶1，电源电压为U, 求B灯两端电压U B＝？图 927．一个变压器有5V、6V、350V三个副线圈，原线圈接在220V电压上，当5V线圈输出功率为6W、6V线圈接6Ω的电阻，350V线圈中有400mA电流时，原线圈中电流是多少？两个，副线圈2 的匝数n2＝30匝，与一个标有“12V 12W”的灯泡组成闭合回路，且灯泡L正常发光，副线圈3的输出电压U3＝110V，与电阻R组成闭合回路，通过电阻R的电流强度为0.4A，求(1) 副线圈3的匝数n3＝？(2) 原线圈匝数n1＝？及流经它的电流强度I1＝？图 10四、远距离输电29．远距离输电时，在输送的电功率不变的条件下A．只有增大导线的电阻，才能减小电流，提高输电效率B．只有提高输电电压，才能减小电流，提高输电效率C．提高输电电压势必增大输电导线上能量的损耗D．提高输电电压势必增大输电导线上电流30．在远距离输电中，当输电线的电阻和输送的电功率不变时，那么A．输电线路上损失的电压与输送电流成正比B．输电的电压越高，输电线路上损失的电压越大C．输电线路上损失的功率跟输送电压的平方成反比D．输电线路上损失的功率跟输电线的电流成正比31．远距离输送一定功率的交流电，若输电电压提高n倍则A．输电导线上损失的电功率不变B．输电导线的电压损失不变C．输电导线的电功率损失原来的1/n倍D．输电导线的电功率损失是原来的1/n2倍E．输电导线的电压损失是原来的1/n倍F．输电导线的电压损失是原来的1/n2倍32．发电厂电机的输出电压为U1 发电厂至学校的的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2则输电导线上损耗的功率可表示为：A．U12/R B．(U1-U2)2/R C．I2R D．(U1-U2)I33．某用电器离供电电源L米，线路上的电流为I，若要求线路上的电压降不超过u/2，已知输电导线的电阻率为ρ，那么该输电导线的横截面积最小值是A．ρL/R B．2ρLI/U C．U/（ρLI）D．2UL/（Iρ）34．某小水电站，输出功率P＝40kW，机端电压U机＝500V，向远处输电，导线总电阻R ＝5Ω，升压变压器匝数比为1∶5，降压变压器匝数比为11∶1，向用户供电。
