妥思旋流风口

例已知数据：型号VDL（直接从顶部连接）：规格400 每个风口的风量送风温差：横向供冷时：垂直供热时：室内噪声要求声功率：风口的间距：风口中心到墙的距离风口面板到人员停留区的距离
V=400I/s
△tZ=-8K △tZ=+15K LWA=45dB(A) A=3,00m X=1,50m H1=2,70m
5 0 0 -3 -5 -10 -13 -22 6 3 -1 -2 -5 -9 -15 -21 4 1 0 -2 -5 -9 -14 -23
400
1 3 0 -2 -4 -11 -21 -29 2 3 -3 -3 -4 -8 -13 -21 4 1 0 -2 -5 -9 -14 -23
8
630
3 2 0 -2 -4 -11 -18 -26 4 3 -2 -3 -4 -9 -14 -21 2 1 -1 -3 -5 -8 -13 -23
图２：声功率和压力损失 LWA=42dB(A)(LWNC=36NC) △pt=34Pa 所选择的42dB(A)声功率低于所要求的45dB(A)。计算室内噪声时，还必须考虑风口的数量和室内的吸收系数。
5 送风角４５ °时的最大射程
供热时的技术数据
图. ８：垂直送风时的最大射流长度 V=400I/s △tz=+15K H1max=4,1m 供热时暖风可直达人员停留区

瑞丰旋流风口的规格及尺寸

旋流风口的规格及开孔尺寸

瑞丰旋流风口

江苏瑞丰通风设备有限公司，坐落于人间天堂的江苏苏州工业园区，是一家专业设计和制造中央空调末端产品的生产型企业。我公司主要产品有：各类民用或船用空调风口、检修口、散流器、风量调节阀等。其中球形喷口、旋流风口和铝合金风口已成为我公司的主打产品。

公司拥有先进的钣金数控加工流水线、雄厚的技术力量和强劲的生产能力。本公司视质量为生命，高薪聘请专业的技术人员，专业研制通风制品。我们的产品质量稳定、外表美观、安装方便，能够满足工程装饰对各项指标的整体要求，是二十一世纪工程的新宠。

长期以来，瑞丰通风凭借着雄厚的技术研发实力，以优异的产品质量及完善的售后服务，赢得了众多工程安装公司、设计院和直接用户的好评！公司将继续本着“以质量求生存，以产品质量谋发展，诚信经营”的经营理念，为国内外客户提供更专业、更快捷、更可靠的产品与服务。热烈欢迎广大新老客户莅临指导！

概述：

热负荷变化的室内常根据需要送冷风、等温风和热风。VDP系列的旋流风口广泛应用于工业厂房、机场、剧院、银行营业厅、体育馆等场所。也可安装在层高≥3.8米以上的室内，如（会议室）等。尤其更适用送风温差较大的场所。

结构：

VDP系列旋流风口有多种不同大小的规格，正面出风口装有可调式叶片和散流圈，后带园形接管。风口叶片是根据气体流体动力学原理而设计，使气流形成具有一定初速的涡旋送风，从而使送风射程大，扩散面广，增强气流的对流效果。叶片的调整可以通过手动或电动装置来完成。封口后部也可带静压箱（静压箱有侧面进口和上部进口两种），这种构造对噪音要求较高的场所较为有利。

铝合金电动旋流风口

电动旋流风口参数

1.五屹电动旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。

2.电动旋流风口的材质主要有钢制和铝合金两类。

电动旋流风口选型（咨询：157*2544*1888）

1) 根据工程特点、所需气流组织类型、调节性能和送风方式等，选择相应的风口类型。

2) 根据需要风量[送风或排（回）风]，在风口颈部（或风口进出口断面处）允许的风速范围内，确定所需风口的尺寸。

3) 校核所选择风口的主要技术性能，如射程、压力损失、噪声指标以及工作区域内的风速与温差。

4) 确定所选风口的布置安装方式以及与风道的连接方式。

电动旋流风口安装

a) 风口的活动零件，要求动作自如、阻尼均匀，无卡死和松动。

b) 导流片可调或可拆卸的产品，要求调节拆卸方便、可靠，定位后

无松动现象。

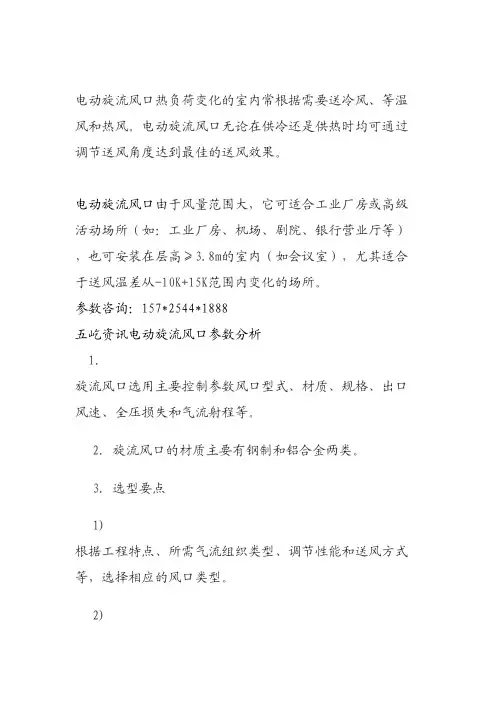

电动旋流风口知识详解
