间歇振荡器工作原理
振荡器的工作原理
振荡器的工作原理
振荡器是一种电子电路，它能够产生一种稳定的振荡信号。
其工作原理如下：
1. 反馈回路：振荡器中必须包含一个反馈回路。
反馈回路将输出信号的一部分重新引入到输入端，形成一个正反馈环路。
这样，输出信号经过放大和反馈后，再次输入到放大器的输入端，形成持续的正反馈，从而维持和放大振荡信号。
2. 幅度和相位条件：为了保持振荡器的稳定性，反馈回路中的放大器必须提供足够的增益，并且相移必须是正确的。
相位条件是保证正反馈形成的关键。
当输出信号经过反馈回路后，相位移动一周，即360度。
如果相位移动少于或多于360度，振荡器将无法保持稳定。
3. 动态平衡：振荡器中的反馈回路会引入一些损耗，导致输出信号的幅度随时间逐渐衰减。
为了保持振荡器的稳定，必须在回路中引入一些手段来抵消损耗，以保持幅度的恒定。
这通常通过添加倍增器或补偿电路来实现。
4. 激励：振荡器需要一些形式的激励来启动振荡过程。
激励可以是外部电压源，也可以是器件本身的噪声源。
一旦启动，正反馈回路将持续地提供所需的能量和相位移，使振荡器持续工作。
总的来说，振荡器的工作原理可以归结为利用正反馈回路来维
持和放大输出信号，同时满足幅度、相位和稳定性条件。
这样，振荡器就能产生稳定而连续的振荡信号。
振荡器工作原理
振荡器工作原理
振荡器是一种电子电路或装置，它能够产生一种连续的、稳定的交流信号输出。
其工作原理基于反馈原理。
一个典型的振荡器电路由放大器和反馈回路组成。
放大器负责将输入信号放大，而反馈回路则将一部分输出信号返回到放大器的输入端。
这个反馈导致放大器输出信号被持续放大，形成一个稳定的循环。
振荡器的关键在于使得反馈回路产生正反馈。
正反馈是指将一部分输出信号与输入信号相加后放大的过程。
通过调整反馈回路的增益和相位，可以使系统进入稳定的振荡状态。
具体而言，振荡器的工作可分为以下几个步骤：
1. 初始条件：振荡器电路开始时没有输出信号。
放大器被激励，开始将放大的信号传递给反馈回路。
2. 反馈回路：反馈回路将一部分输出信号返回到放大器的输入端。
这样，放大器会放大原始信号加上反馈信号。
3. 振荡条件：当反馈回路的增益和相位满足一定的条件时，放大器的输出信号会继续被放大，而不断增大。
4. 稳定振荡：一旦系统进入稳定的振荡状态，输出信号的幅度和相位将保持不变。
同时，振荡器内部的元件和电荷会维持一种恒定的状态。
总的来说，振荡器的工作原理是通过正反馈回路，使得输入信号被持续放大和反馈，从而产生稳定的交流信号输出。
振荡器广泛应用于无线通信、电子钟、音频设备等领域。
RCC电路间歇振荡的研究资料
RCC电路间歇振荡的研究摘要：RCC变换器通常是指自振式反激变换器。
它是由较少的几个器件就可以组成的高效电路，已经广泛用于小功率电路离线工作状态。
由于控制电路能够与少量分立元件一起工作而不会出现差错，所以电路的总的花费要比普通的PWM反激逆变器低。
一方面，当其控制电流过高时就会出现一种间歇振荡现象，从而使得电路的振荡周期在很大范围内变化，类如例如从数百赫兹到数千赫兹之间变化，因而在较大功率输出时将引起变压器等产生异常的噪音，所以需要抑制这种现象的产生。
另一方面，当电路的输出功率较小时，却可以利用这种间歇振荡，使开关电路处于低能耗状态。
当需要电路工作时，只需给电路一个信号脉冲即可。
电路本文主要通过实验仿真的方法在RCC电路中加入某些特定的电路从而达到抑制消除这种间歇振荡，同时还简要阐述一些利用间歇振荡的例子。
关键字：开关电源，RCC电路，间歇振荡Analysis Of Intermittent Oscillation In RingingChoke ConverterAbstract：The self-oscillating flyback converter, often referred to as the ringing choke converter (RCC), is a robust, low component-count circuit that has been widely used in low power off-line applications. Since the control of the circuit can be implemented with very few discrete components without loss of performance, the overall cost of the circuit is generally lower than the conventional PWM flyback converter that employs a commercially available integrated control . On one hand, when its control current is excessive there will be an intermittent oscillation phenomena, thus enabling oscillations of the circle in the context of great changes, such as from a few hundred Hertz to several thousand Hertz .In high power output ,this will cause abnormal noise in transformers and other equipment. So there is a need to inhibit the emergence of this phenomenon. On the other hand, when the supply power is small, we can use this intermittent oscillation Phenomenon ,so that switching circuit can be in a state of low energy consumption. Mainly through the simulation ,this paper give us an example to show how to use some special circle to achieve this inhibition of intermittent oscillation .And also this paper briefly described the use of this intermittent oscillation in some circle.Key word: Switching Power; RCC; Intermittent oscillation目录摘要： (i)Abstract： (ii)目录 (iii)引言 (1)第一章 RCC电路基础简介 (3)1.1 RCC电路工作原理 (3)1.1.1电路的起动 (3)1.1.2开关晶体管处于ON状态时 (4)1.1.3晶体管处于OFF状态时 (5)1.2输出电压稳定的问题 (6)1.3振荡占空比的计算 (8)1.4振荡频率的计算 (9)1.5变压器的设计方法 (10)1.5.1初级绕组的求法 (10)1.5.2其他线圈的求法 (11)第二章简易RCC基极驱动缺点及改进设计 (12)2.1 简易RCC基极驱动的缺点 (12)2.2开关晶体管的恒流驱动设计 (13)第三章 RCC电路的建模与仿真 (15)3.1 RCC建模及参数设计 (15)3.1.1 主要技术参数： (15)3.1.2变压器绕组设计 (15)3.1.3电压控制电路的设计 (17)3.1.4驱动电路设计 (17)3.1.5 次级电容、二极管的选定 (18)3.1.6 其他参数的选定 (19)3.2 设计电路的仿真 (19)3.2.1 RCC电路带额定负载时的仿真及设计标准的验证 (20)3.2.2 电路带轻载时的仿真 (22)3.3 RCC电路的改进及改进后的仿真 (23)第四章 RCC电路间歇振荡的应用实例 (27)5.1三星S10型放像机中的RCC型开关电源 (27)第五章总结与展望 (29)参考文献 (32)致谢 (33)引言目前采用的大多数开关电源，无论是自激式还是它激式，其电路均为由PWM系统控的稳压电路。
振荡器工作原理
振荡器工作原理

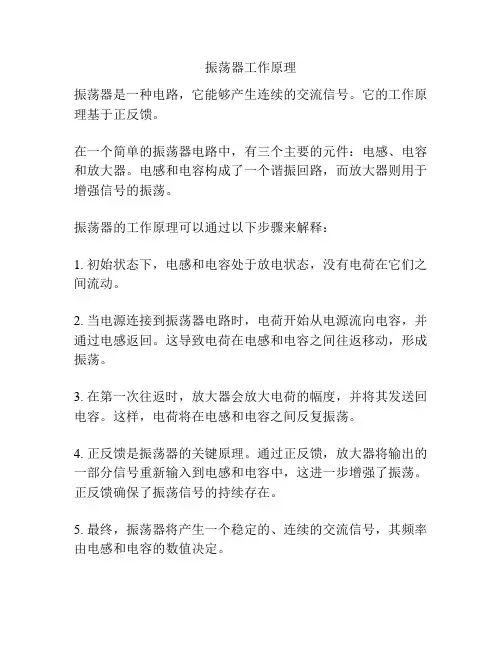

振荡器是一种电路，它能够产生连续的交流信号。
它的工作原理基于正反馈。
在一个简单的振荡器电路中，有三个主要的元件：电感、电容和放大器。
电感和电容构成了一个谐振回路，而放大器则用于增强信号的振荡。
振荡器的工作原理可以通过以下步骤来解释：
1. 初始状态下，电感和电容处于放电状态，没有电荷在它们之间流动。
2. 当电源连接到振荡器电路时，电荷开始从电源流向电容，并通过电感返回。
这导致电荷在电感和电容之间往返移动，形成振荡。
3. 在第一次往返时，放大器会放大电荷的幅度，并将其发送回电容。
这样，电荷将在电感和电容之间反复振荡。
4. 正反馈是振荡器的关键原理。
通过正反馈，放大器将输出的一部分信号重新输入到电感和电容中，这进一步增强了振荡。
正反馈确保了振荡信号的持续存在。
5. 最终，振荡器将产生一个稳定的、连续的交流信号，其频率由电感和电容的数值决定。
需要注意的是，振荡器电路需要满足一定的条件才能正常工作。
其中最重要的条件就是增益和相位的平衡，以保持正反馈的稳定性。
此外，振荡器的稳定性和频率稳定度也是设计中需要考虑的因素。
总结起来，振荡器是通过电感、电容和放大器构成的反馈回路来产生连续的交流信号。
正反馈是振荡器的基本原理，确保了信号的持续振荡。
振荡器在无线通信、音频产生以及其他电子设备中起着关键作用。
振荡器的工作原理
振荡器的工作原理振荡器是一种产生周期性信号的电子设备或电路。
它在电子领域中广泛应用于通信系统、计算机、电子乐器等各种领域。
本文将介绍振荡器的工作原理，并详细解释其主要组成和工作过程。
一、引言振荡器是一种电子设备，它能够产生一种周期性的振荡信号。
这种信号可以是电压、电流或频率的定期变化。
振荡器在通信、计算机和电子乐器等领域被广泛应用，因此了解振荡器的工作原理是很重要的。
二、振荡器的组成1. 反馈回路：振荡器的核心组成部分是一个反馈回路。
反馈回路将输出信号重新输入到输入端，形成一个正反馈的环路。
正反馈使得输入信号增强，并且产生振荡现象。
2. 放大器：振荡器中的放大器被用来增加反馈回路中的信号强度。
它可以是放大电压或增加电流。
放大器通常由一个放大管件、一个电容和几个电阻器组成。
3. 频率决定器：振荡器必须有一个频率决定器来决定输出信号的频率。
频率决定器可以是一个电容、一个电感、一个晶体谐振器或其他的元件。
它们能够使振荡器产生一定频率的输出信号。
三、振荡器的工作原理振荡器的工作原理可以分为以下几个步骤：1. 开始：当振荡器通电后，系统处于不稳定状态。
没有振荡信号产生。
2. 起振：由于放大器中的正反馈作用，放大的信号进一步激励电容、电感、晶体谐振器等振荡器的频率决定器。
这个过程可以看作是起振过程。
3. 增强和表达：在起振后，振荡信号被放大器进一步增强。
当振荡信号的幅度达到一定阈值后，它会被输出到外部电路或装置，如扬声器、天线等。
4. 维持：为了保持振荡的稳定性，振荡器必须维持能量的耗散。
为了达到这个目的，振荡器的功耗会等于信号输出电路和反馈回路组件中的能量损耗。
四、常见类型的振荡器在实际应用中，有多种不同类型的振荡器被使用。
下面列举一些常见的振荡器类型：1. RC 振荡器：RC 振荡器使用了电容和电阻器来控制输出信号的频率。
它简单、成本低廉，常用于简单的低频振荡器。
2. LC 振荡器：LC 振荡器使用了电感和电容来控制输出信号的频率。
变形间歇振荡器工作原理
变形间歇振荡器工作原理变形间歇振荡器，是一般间歇振荡电路的改进电路。
其特点在于用一个自耦变压器代替一般的传输变压器产生正反馈而形成振荡。
电路原理图如图Z1632所示，其振荡过程如下：1．前沿阶段当接通电源后，发射结正偏产生i b和i e。
i e流经L１，在L１两端产生上正下负的感应电势e1，同时在L2两端也产生上正下负的感应电势e２。
由于C１两端电压不能突变，因而，e２负端直接加在T管基极，使iｂ增大，i e 进一步增大，从而再次增大了L2 两端感应电势e２，形成强烈的正反馈，使T管迅速饱和，集电极电流i c，流经RＣ,形成脉冲的前沿。
2．平顶阶段T管饱和后，L2两端电势ｅ２就分别对C１、C2充电，一路是通过Re对C2充电，一路是通过R e和T管发射结电阻r be对C１充电。
在充电过程中，C１两端电压逐渐增大，充电电流减少。
当时，T管退出饱和区，进入放大区，平顶阶段结束。
平顶阶段的持续时间决定于C１的容量和对C１充电的速度。
3．后沿阶段当T管退出饱和区进入放大区后iｂ进一步减小，因而在L2两端的感应电压极性为上负下正，从而使iｂ进一步减小。
这种强烈地正反馈过程使T管迅速截止，R c两端输出电压为零，这就形成了输出电压的下降沿（后沿）。
4．问歇阶段T管截止后，电源EC通过L1、L２、Rｂ对电容C1 反向充电，使基极电位降低。
另一方面，L２两端电压（上负下正）对C2反向充电，L２、C2组成振荡回路，C2两端电压按正弦规律变化。
当T管基极电压达到起始导通电压时，T管导通，间歇阶段结束。
此后又重复上述各过程，产生间歇振荡。
这种电路结构简单，振荡频率稳定，广泛运用于电视机的行振荡电路中。
振荡器工作原理
振荡器工作原理振荡器是一种电子设备，能够产生特定频率的交流信号。
在电子领域中，振荡器被广泛应用于无线通信、音频设备、计算机、测量仪器等多个领域。
本文将介绍振荡器的工作原理，以及一些常见的振荡器类型和应用。
振荡器的基本工作原理是通过反馈回路使得放大器产生自激振荡。
为了更好地理解振荡器的工作原理，让我们首先了解一下反馈回路的概念。
反馈回路是指将放大器的输出信号再次输入到放大器的输入端，从而改变放大器的增益或相位。
根据反馈方式的不同，反馈回路可以分为正反馈和负反馈两种。
在振荡器中，我们主要关注的是正反馈回路。
正反馈回路具有放大器输出信号和输入信号具有相同增益和相同相位的特点。
当正反馈回路的增益达到或超过1时，放大器将输出一个持续增大的信号，从而形成振荡。
常见的振荡器类型包括LC振荡器、RC振荡器和晶体振荡器。
LC振荡器是一种基于电感（L）和电容（C）的振荡器。
它的工作原理基于LC谐振电路。
LC振荡器由一个放大器、一个反馈网络和一个LC谐振电路组成。
放大器将信号放大后输入到谐振电路，而反馈网络将一部分输出信号再次输入到放大器的输入端。
通过调节电感和电容的数值，可以控制振荡器的频率。
RC振荡器是一种基于电阻（R）和电容（C）的振荡器。
它的工作原理类似于LC振荡器，只是将电感换成了电阻。
RC振荡器由一个放大器、一个反馈网络和一个RC谐振电路组成。
与LC振荡器相比，RC振荡器形成的振荡频率相对较低。
晶体振荡器是一种基于晶体的振荡器。
晶体振荡器使用晶体的特性来产生特定频率的信号。
振荡器中的晶体通常是石英晶体。
晶体振荡器具有非常高的频率稳定性和较低的噪声水平，因此在无线通信和计算机领域得到广泛应用。
振荡器的应用非常广泛。
在无线通信中，振荡器被用于产生特定频率的载波信号。
在音频设备中，振荡器被用于产生声音的基准频率。
在计算机中，振荡器被用于各种时钟信号的产生。
在测量仪器中，振荡器被用于产生高精度的频率参考信号。
总结起来，振荡器是电子设备中不可或缺的部分，它能够产生特定频率的信号。
振荡器的工作原理
振荡器的工作原理
振荡器是一种使物体产生周期性运动的装置，它利用力学原理可以将其他能量转换为动能。
它的工作原理是通过一种反作用力，使物体在给定的振动频率下来回振动。
振荡器的工作原理主要是基于物理学中的动力学原理，其中包括了牛顿第二定律，即物体受到外力作用时，会受到一个反作用力，这个力会使物体在周期性变换方向的运动中保持平衡。
振荡器的动力学原理可以分为三部分：惯性，弹性和摩擦力。
惯性说的是物体的运动在外力作用下会继续保持，而弹性说的是物体在受到一个外力作用时，会产生一个相反的力，使物体回到原来的位置，而摩擦力则可以抑制物体的运动，使其保持在一定的状态。
振荡器的工作原理是基于这三种力的相互作用，当外力作用在物体上时，惯性使物体保持原有的运动方向，弹性使物体产生反作用力，并回到原来的位置，而摩擦力可以使物体保持在一定的振动频率下，从而产生一种周期性的运动。
振荡器的工作原理主要是由它的外力，惯性，弹性和摩擦力的相互作用而实现的，这些力的作用是交错的，因此使得物体能够在一定的振动频率下不断的运动。
振荡器的工作原理可以应用到多种领域，它可以用于控制器件，比如定时器，它可以用来控制机器的运行，也可以用于激发物理系统，如音乐振荡器，以及电子产品中的震动器等，因此可以说振荡器可
以用于控制和激发各种物理系统。
总之，振荡器的工作原理是一种反作用力，它基于物理学中的动力学原理，由惯性，弹性和摩擦力的相互作用产生的。
振荡器可以用于实现各种物理系统的控制和激发，并在各种领域得到广泛的应用。
振荡器工作原理及操作使用
振荡器工作原理及操作使用
振荡器工作原理及操作使用
振荡器工作原理：主要有由电容器和电感器组成的LC回路，通过电场能和磁场能的相互转换产程自由振荡。
由于正反馈的作用越来越强烈，导致到达一个暂稳态。
暂稳态期间另一个三极管经电容逐步充电后导通或者截止，状态发生翻转后到达另一个暂稳态。
这样周而复始形成振荡工作的原理。
振荡器的使用：
1、装入试验瓶，并保持平衡。
2、接通电源，根据机器表面刻度设定所需工作时间。
3、打开电源开关，设定恒温温度：
4、开启振荡装置：
5、工作结束切断电源，将调速旋钮与控温旋钮调至低点。
6、清洁机器，保持干净。
振荡器原理
振荡器原理
振荡器是一种电路，可以产生周期性的信号，常用于时钟电路、发射电路等应用。
振荡器的原理是利用正反馈作用，使电路产生自激振荡的现象。
振荡器的基本构成是放大器、反馈回路和振荡电路。
放大器负责放大信号，反馈回路将一部分输出信号返回输入端，形成正反馈，振荡电路则提供信号的反馈路径。
振荡器的工作原理是在反馈回路中产生一定的相位差，使得信号在回路中反复传输，放大器对信号进行放大，不断增加信号的幅度。
当信号通过放大器和反馈回路后，其幅度达到一定值时，就会产生自激振荡，即产生周期性的信号。
振荡器的频率取决于反馈回路中的元件和振荡电路中的元件，而振荡器的稳定性则取决于反馈回路和振荡电路的参数匹配。
当反馈回路和振荡电路的元件参数不匹配时，就会产生不稳定的振荡，造成信号的失真和频率的波动。
振荡器的类型很多，常用的有晶体振荡器、LC振荡器、RC振荡器等。
晶体振荡器是最常用的一种振荡器，其工作原理是利用晶体的谐振特性，在晶体中产生周期性的振荡。
LC振荡器则利用电感和电容的谐振特性，产生周期性的振荡。
RC振荡器则利用电阻和电容的
串联或并联，产生周期性的振荡。
振荡器在电子技术中有着广泛的应用，例如在电视机、收音机、计算机等电子设备中都有振荡器的身影。
振荡器的稳定性和精度对于电子设备的正常工作有着至关重要的作用。
振荡器是一种非常重要的电路，其原理是利用正反馈作用产生自激振荡，可以产生周期性的信号。
振荡器的类型很多，应用广泛，对于电子技术的发展和应用有着重要的作用。
振荡器的工作原理
振荡器的工作原理
振荡器是一种物理学中的重要装置，它可以将输入的能量转换为可观察的振动形式，从而帮助我们理解许多自然现象。
它也是许多实用技术的基础，如计算机，手机，音频设备和微型机器人等。
振荡器的工作原理非常简单，但也非常有效。
振荡器的工作原理是：它把输入的能量转化为可观察的振动，这种振动称为振荡。
振荡的基本原理是物体具有一定的惯性，如果给它施加一个外力，它就会发生振动，称为自激振荡。
振荡器的结构很简单，一般由一个重物和一个弹簧组成，当外力施加到重物上时，它会发生振动，弹簧振动的能量会被重物收集，这样振动就会不断增加，直到它达到一个特定的最大值。
振荡器可以把一种能量转化为另一种，这种能量转化对于许多实际应用来说是非常重要的，例如计算机中的时钟电路，它可以把电能转化为时间信号，从而控制计算机的工作。
此外，振荡器还可以用于检测和测量物体的振动，例如地震，震动和振动测量仪。
振荡器也可以用于实现陀螺仪，它是一种计算机传感器，用于检测物体的旋转。
它通过检测振荡器的振动来确定物体的旋转方向和角度。
总之，振荡器的原理是把输入的能量转化为可观察的振动，它是许多实用技术的基础，可以用于检测和测量物体的振动，以及实现陀
螺仪等。
间歇振荡器的工作原理
间歇振荡器的工作原理间歇振荡器间歇振荡器是利用脉冲变压器和单级放大器组成强正反馈的振荡器。
其特点是，输出矩形脉冲宽度窄，占空比大，效率高。
间歇振荡器可分为它激式和自激式两种。
通常用作脉冲的产生和整形，本节只讨论自激式间歇振荡器。
共射极自激间歇振荡电路如图Z1630所示。
Tγ为脉冲变压器，用于传输脉冲信号，其工艺结构比普通变压器要求高。
R b、C为定时元件，决定振荡频率，D为阻尼二极管。
输出脉冲的形成可以分为以下四个阶段。
1．前沿阶段i b、i c电流。
i c流经L1时，产生上端为正的感应电压，同时，经当接通电源后，T管导通,产生变压器耦合，在L2产生基极端为正的感应电压，使基极电位生高，i b进一步增大且经T管放大，从而使i c进一步增大，形成强烈正反馈,结果使T管迅速饱和,输出电压U o＝U CES，接近为零,形成输出脉冲的前沿。
2．平顶阶段T管饱和后，正反馈过程结束，流经L1中的电流近似线性增大，与此同时，L2中的感应电压极性、大小不变，并经发射结给电容C 充电，充电常数为（因为Rb"rｂｅ），随着充电的进行，电容两端电压增大，基极电位逐渐降低，i b减小，从而使i c减小，直到时，T管脱离饱和区,进入放大区,平顶阶段结束。
显然,输出脉冲宽度tk由充电时间常数r be C决定。
3．后沿阶段T管进入放大区后，i b继续减小，i c亦相应减小，从而在L１感应出上端为负的感应电压，经变压器耦合，在L2上感应出基极端为负的电压，使基极电位进一步降低，i b进一步减小，促使Iｃ更小，形成强烈正反馈，其结果使T管迅速截止，形成脉冲的后沿。
由于T 管由导通到截止的时间极短，因而电流i c的变化率极大，故在L1上感应出很高的反冲电压，使T管集电极电位大大升高。
同时，在基极上产生很高的负压。
图中二极管D用来抑制反冲电压以防止晶体管击穿。
4．间歇阶段T管截止后，电容C两端充电电压为上负下正,使基极反偏,维持T管截止。
间歇振荡器工作原理
间歇振荡器工作原理晶体管工作于共发射极方式, 其集电极电压通过变压器T反馈回基极, 而变压器绕组的接法应实现正反馈。
当电路一接通, 立即产生强烈的自激振荡, 晶体管迅速进入饱和工作区, 集电极电压uce达到饱和电压0.3V左右。
该正反馈过程对应脉冲上升沿。
时间很短,因此上升沿很陡。
当晶体管进入饱和区后, ib就失去了对ic的控制作用。
但ic仍可稍有增大, 因为变电器的电感(磁通)使ic不能突然停止增长。
ic的继续增长(但小得多)使变压器绕组上维持感应电压, 极性不变, 但同时基极电容CB被充电, 所以基极电压ube在下降。
ube的下降使基极电流ib减小。
这个过程需要一定时间, 对应于脉冲的平顶阶段。
当ib减小到ic /β时, 晶体管又进入放大状态, 于是ib的减小引起ic的减小, 造成变压器绕组上感应电动势方向的改变, 这一改变的趋势进一步引起ib的下降。
如此又开始强烈地循环, 直到晶体管迅速地改变成截止状态。
这个过程也很快, 它对应脉冲的下降沿。
在这个过程结束时, 变压器上的压降方向与图1(a)中标的方向相反, 并且很大, 因此ube变成一个很负的负值。
当晶体管截止后, ic =0。
但变压器中的磁通不能立即消失, 这些储藏的能量通过集电极分布电容(和变压器的电感)形成高频谐振, 造成反峰。
这些高频振荡被变压器耦合到基极去, 基极承受反向电压的能力低, 故往往在绕组两端并上二极管来衰减振荡。
常用2AP9型锗二极管作为阻尼二极管。
晶体管截止后, 振荡器进入休止阶段。
此时电容CB通过RB、RW和电源放电, 由于RC时间常数大, 这个过程是较慢的。
放电时ube逐渐上升, 当ube升到0.6V左右时, 晶体管重新开始导通, 于是下一周期开始, 重复上述各阶段。
间歇振荡器的计算是很复杂的。
平顶阶段时间T1与变压器磁化电流、电感量和基极RC时间常数等有关, 间歇时间T2与RC放电时间常数有关。
振荡周期T= T1 + T2 。
振荡器的使用
振荡器
一、振荡器的工作原理
振荡器是因为其内部一个滑块的振荡而发生效果的。
仪表风接入振荡器，推动滑块压迫弹簧，当弹簧被压到一定程度时，排气孔忽然错开，排气泄压，弹簧推动滑块回走，当排气孔被关上以后，弹簧重新被仪表风压迫，从而达到振荡效果。
二、振荡器的组成结构
主壳体、一个滑块、一个弹簧、一个后盖、一个进气口、一个手柄阀。
三、振荡器的正确使用
使用时，先用胶管把振荡器和手柄阀连接在一起，再用胶管把手病阀接到5～8bar的仪表风管上，然后把振荡器的前端固定在被震动的物件上（如：振荡器的前端插入转化管上部法兰的丝孔内，用脚踏住），下压手柄阀手柄，打开手柄阀，气体进入振荡器，振荡器就开始工作了。
每一次的振荡时间由具体的工作需要而定。
四、振荡器的维护保养
振荡器不用时，要把振荡器的各部件拆开，充分涂抹黄油，然后再安装起来，放到不见水、不发潮、干燥通风的地方保存，以便下一次使用。
振荡器原理讲解42页PPT
40、学而不思则罔，思而不学则殆。——孔子
振荡器原理讲解
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
间歇振荡电路
间歇振荡电路
一、自激间歇振荡电路
图一（a）为自激间歇振荡电路，当电路接通电源时，（t=to），电流经变压器初级流向集电集，产生了感应电压ui及次级感应u2（u1为上正下负，u2为下正上负）u2使ub和ui增加，从而引起了“雪崩”式的正反馈：
结果使BG饱和，ic随时间线性增加，u2对C充电，ub不断减小，一直减小到BG退出饱和时（t-t1），又开始另一“雪崩”式的正反馈：
结果使BG截止，ic=0o C入放电，ub电压增加，又引起正反馈，如此正反馈，如此下去，BG间歇地工作，各种波形的变化如图一（b）示，
图1、自激式间歇振荡电路
二、他激间歇振荡电路
图2为他激间歇振荡电路，由于偏置压力为零，所以要靠外触发才能工作，无触发作用时，BG截止，负触发脉冲经C及D1送到BG的集电极，其反馈过程与上述同，
图2、他激间歇振荡电路。
间歇振荡器
間歇振盪器
=>E1和Vcc和R1,Q1正好構成迴路對C1充電 (Q1之BE電阻比R2小很多,電流較不會走R2) =>因多了C1充電電流,Q1基極電流變大,Q1快速飽和 =>Q1飽和後,Q1之Ic變定值,線圈L1之電流也因此變定 值 =>線圈L1磁場因電流不變也因此不變 =>因線圈磁場不變,感應電壓E1消失(法拉第定律) =>(觀察線圈中心,C1充電電壓約E1+Vcc比Vcc大,C1 可經L1,R3放電) =>Q1基極變負,Q1_OFF,L1,L2磁力線由大變小
間歇振盪器
=>L1,L2在C2兩側感應和剛才相反的電壓 (磁生電,楞次定律,釋放能量) =>L1,L2釋放能量造成的小突波被C2吸收 C1放電(參考藍色箭頭) =>C1經L1,R3放電,Q1基極變負,C1也經Vcc和R2放電 =>當C1放電時,C1之電壓也慢慢下降,Q1基極之逆向 偏壓也慢慢消失 =>當C1之電壓小於Vcc時,Q1基極變正,之後回到前面 再循環
間歇振盪器叭大很多,輸出的電流太小會推不動 喇叭,改善方法可以用電阻加電晶體,對前和L1,L2匹配, 對後和喇叭匹配,在此電路中,OPT一次側作電感用,二 次側和鋼片作阻抗轉換用,二次側的阻抗要選跟喇叭差 不多大小的 聲音: 此電路若使用內建振盪的電鈴,只要將電池,電鈴串聯 即可達到效果, 但這種電鈴只能發出固定頻率的聲音,雖然喇叭無內建 振盪,但可以用 的頻率範圍比較大
間歇振盪器
電路圖
間歇振盪器
工作原理: C3作低頻雜訊濾波,當負載瞬間供電不足時,提供即時 支援,有點像迷你UPS C1充電(參考紅色箭頭) 當A,B接觸後 => Vcc經R3使Q1基極變高電位 => Q1_ON =>線圈L2電流由小變大中,線圈磁力線由小變大中(電 生磁,儲存能量) =>L1由線圈磁場變化感應電壓E1(磁生電,法拉第定律)
